Трубопроводная арматура виды назначение классификация

1. Классификация трубопроводной арматуры. Классификация и конструкция трубопроводной арматуры.

1. Классификация трубопроводной арматуры. Классификация и конструкция трубопроводной арматуры. 1. Классификация трубопроводной арматуры. Классификация и конструкция трубопроводной арматуры.

Трубопроводной арматурой называют устройства, монтируемые на трубопро-водах, котлах, агрегатах и других установках и предназначен¬ные для отключения, распределения, регулирования, смещения или сброса потоков сред.
В зависимости от области применения трубопроводную арматуру можно подразделить на промышленную, бытовую и лабораторную.

Промышленная арматура бывает общего назначения — для использо¬вания в различных отраслях народного хозяйства в том числе и в энергетике, и специальная — для работы в особых условиях (энергетическая для АЭС).

Арматура может быть управляемой и действующей автоматически. Управление арма-турой производится вручную или с помощью привода, действующего от постороннего источника энергии (электрического, пневматического, гидравлического). Автоматически действующая арматура (обратные и предохранительные клапаны.

Конденсатоотводчики, регуляторы давления, отключающие устройства и др.) срабатывает под действием сил, создаваемых давлением самой рабочей среды.

По характеру выполняемых функций арматура подразделяется на основные (запорная, регулирующая, предохранительная и разная) и дополнительные (запорно-регулирующая, распределительная, смесительная, защитная и др.) классы (табл. 1).

Класс арматуры

Тип

Назначение

Запорная

Краны, вентили, зад­вижки, затворы.

Для периодического включения или отключения потока среды (жидкости, пара, газа).

Регулирующая и дросселирующая

Регулирующие венти­ли, регулирующие кла­паны, регуляторы питания, перелива и уровня.

Дроссельные вентили и клапаны, дросселирующие устройства, охладители пара, конденсатоотводчики.

Для изменения и поддержания в трубопроводе или резервуаре параметров среды и ее расхода.

Предохранительная

Клапаны импульсные, предохранительные, аварийные и обратные.

Для зашиты резервуара или трубопровода, находящегося под избыточным давлением, от чрезмерного повышения давления, а так же для предотвращения обратного потока среды.

Контрольная

Для контроля наличия и уровня среды.

Для автоматического удаления конденсата (воды) из паропроводов.

Защитная

Клапаны впускные, обратные, автоматические.

Для аварийного отключения подогревателей высокого давления.

В зависимости от направления потока среды арматуру подразделяют на проходную и угловую. В проходной арматуре (в отличие от угловой) поток не меняет направления движения на выходе. Проходная арматура обычно устанавливается на прямолинейных участках трубопровода, угловая — в местах его поворота.

В зависимости от конструкции присоединительных патрубков арматура подразделяется на фланцевую, муфтовую, цапфовую, штуцерную и под приварку.

Специальная конструкция арматуры для АЭС отличается: отсутствием фланцев, как для соединения корпуса с крышкой, так и для присоединения корпуса арматуры к трубопро-воду (это позволяет наряду с увеличением надежности соединения в условиях больших давлений и температур уменьшить массу арматуры; кроме того, исключается обтяжка гаек. что является трудоемкой операцией); простотой формы корпусов и конструкции затворов; пере-дачей усилия шпинделя не на крышку, а непосредственно на корпус.

В зависимости от способа герметизации арматура может быть сальниковой, сильфонной, мембранной и шланговой. Трубопроводная арматура должна быть надежной в эксплуатации.

Под надежностью трубопроводной арматуры понимают ее способность выполнять требуемые функции, сохраняя эксплуатационные показатели в заданных пределах в течение требуемого промежутка времени или требуемой наработки.

Основные показатели надежности арматуры высоких и сверхвысоких параметров следующие: средний срок службы до списания — 25 лет; срок службы до первого капитального ремонта — 36 мес.

Классификация, виды и назначения трубопроводной арматуры

Рынок металлопроката стал особо популярен за счет производства промышленной арматуры, которая применяется при построении трубопровода. Трубопровод – специальное сооружение, которое служит для переноса веществ в различном агрегатном состоянии (жидком, твердом и газообразном) под воздействием разницы давления в поперечных сечениях трубы. Он представляет собой сложную конструкцию из труб, контрольно-измерительных приборов, автоматики, опорных конструкций, изоляционных материалов и трубопроводной арматуры, которая является его основной частью.

Трубопроводная арматура – специальный механизм трубопровода, который позволяет управлять потоками веществ за счет изменения площади поперечного сечения.

Виды трубопроводной арматуры

Всего выделяют 7 видов таких изделий по назначению: запорная, регулирующая, предохранительная, защитная, фазоразделительная, смесительно-распределительная, контрольная.

  1. Запорная – представлена задвижками, кранами, заслонками и вентилями. Обеспечивает полное прекращение движения рабочей жидкости в трубах для ее спуска в среду, либо для поступления в контрольные и измерительные приборы.
  2. Регулирующая – представлена вентилями, саморегулирующимися клапанами, конденсатоотводчиками и специальными приборами, которые регулируют необходимый уровень потока. Обеспечивает возможность изменения температуры, напора, давления и расхода вещества в определенном агрегатном состоянии.
  3. Предохранительная – представлена предохранительными и перепускными клапанами, а также мембранным предохранителем. При повышении давления в сосуде выше нормы обеспечивает автоматическое открытие клапана и сброс лишнего вещества.
  4. Защитная – представлена отсечными и обратными клапанами, либо пневмозадвижками. Обеспечивает автоматическое аварийное отключение отдельного участка или всего трубопровода при критическом изменении показателей рабочего материала.
  5. Фазоразделительная – представлена маслоотделителями, вантузами и конденсатоотводчиками. Служит для автоматического разделения фаз рабочего вещества, которое находится в разных агрегатных состояниях и их удаления.
  6. Смесительно-распределительная – представлена в виде специальных кранов-смесителей, которые распределяют потоки, и клапанов. Обеспечивает смешивание различных потоков рабочего вещества в один, либо разделяет один поток на несколько потоков, идущих в разных направлениях.
  7. Контрольная – представлена пробко-спускными кранами, датчиками уровня. Служит для определения движения и уровня рабочего материала, который находится в определенном агрегатном состоянии.

Классификация трубопроводной арматуры

Классификация таких специальных сооружений связана с их функциональным предназначением.

  1. По методу уплотнения или герметизации арматура бывает мембранная, где герметиком является мембрана, сильфонная ( герметиком является металлическая оболочка из нержавеющей стали), шланговая ( герметиком является шланг), сальниковая ( герметиком является сальниковый уплотнитель).
  2. Управление такой конструкцией бывает нескольких видов : дистанционное, при котором управление происходит благодаря устройствам автоматического срабатывания) и ручное или с помощью электрического, пневматического, гидравлического или электромагнитного привода.
  3. Присоединение армированной конструкции к трубопроводу происходит благодаря таким деталям, как муфта, фланец, штуцер и патрубок с буртиком. Отсюда и происходят названия соединений :муфтовый, фланцевый, цапковый и штуцерный. А также используют сварку для соединения армированной конструкции и трубы.
  4. Не каждый вид изделия способен выдерживать давление в 200 МПа и температуру в 800 градусов. Поэтому все виды основной части трубопровода деляться на оборудование, которое способно сохранять вакуум, выдерживать абсолютное давление (до 0,2 МПа), низкое (до 1,5 МПа), среднее ( до 15 МПа), высокое (до 90 МПа), и сверхвысокое давление ( свыше 90 МПа).
  5. По температурный параметра выделяют жаропрочное оборудование, температура которого составляет более 700 градусов, криогенную ( ниже 160 градусов), арматуру низких (от -10 до -50 градусов), средних ( от -50 до 300 градусов) и высоких ( от 300 до 700 градусов) температур.
  6. По области применения различают армированные сооружения: промышленного всеобщего (хозяйство) и специального назначения (для повышенного давления, высоких и низких температур, токсических сред), специализированные (под заказ), судовые ( при постройке различных морских суден) и сантехнические (различные бытовые приборы).
Читать еще:  Пол дюйма труба сколько это в СМ?

Виды и классификация трубопроводной арматуры тесно связаны между собой, так как выполняют функции связанные с эффективной и безопасной работой трубопровода.

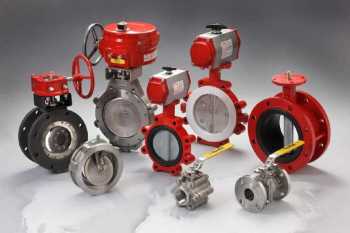

Типы трубопроводной арматуры

Всего различают 4 типа оборудования: клапан, дисковый затвор, кран, задвижка. Клапан представляет собой специальное сооружение, в котором регулятор движется параллельно потоку вещества, которое находится в трубе.

Различают таральчатые, игольчатые, односедельные и двухседельные клапаны. При таком типе армированной конструкции, как задвижка, регулятор движется под углом 90 градусов к потоку рабочего материала. Регулятор в кране вращается вокруг себя и не связан с руслом вещества. Различают шаровые, конусные и дисковые краны. Если регулятор имеет дисковидную форму, вращается вокруг себя и располагается перпендикулярно к потоку рабочего вещества, то такой тип трубопроводной арматуры называется дисковым затвором.

В заключении отметим, что помощь в создании данного материала про трубопроводную арматуру нам оказали сотрудники профильной компании Атис Сталь, поставляющей данную категорию продукции на российский рынок.

Материал для изготовления оборудования

Выбор материала для изготовления такого оборудования зависит в первую очередь от среды эксплуатации и функциональных возможностях. Например, керамика и стекло имеют высокую устойчивость к агрессивным средам и используются в химической промышленности. Для отопительных систем используют стальную арматуру (низкоуглеродистую или легированную), так как она является жаропрочной. Также для изготовления используют чугун, титан, алюминий, латунь, никель, бронза и неметаллические материалы (винипласт, полиэтилен, капролактам, графит и другие).

В заключении про работу с температурой. Тут специалисты отмечают, что для безопасной работы с объектами, подверженными воздействию температурных режимов будет не лишним купить датчик температуры. Такой инструмент используется для оперативного контроля температуры в помещениях, жидкостях и твердых объектах. Прибор, по словам специалиста, преобразует показатели с объекта в сигнал, который преобразуется в информацию и отображается на дисплее.

Виды и типы современной трубопроводной арматуры

Чтобы разобраться в огромном количестве деталей для монтажа трубных систем, объединенных общим названием трубопроводная арматура, существует несколько критериев, которые объясняют разделение и позволяют ориентироваться в фасонных изделиях для коммуникационных линий.

Виды арматуры для трубопроводов

Современные трубопроводные системы — сложный комплекс инженерных сооружений, каждый элемент которых выполняет определенную функцию, любые сбои в налаженной работе комплекса могут привести к авариям и иметь определенные экологические или экономические последствия.

Одним из основных критериев, который логично делит все арматурные изделия для трубопроводных систем, считается функциональное назначение. Иными словами, отличие каждой детали определяется тем, для чего она используется.

Таким образом, трубопроводную арматуру можно разделить на шесть групп по той функции, которую выполняет каждая из них в системе.

Запорные устройстваПредназначены для герметичного полного перекрытия движения рабочей среды. Именно степень герметичности определяет качество деталей этой группы.
РегулирующаяПрименяется для регулирования потока, количество и скорость транспортируемой среды. Она определяет безопасность и экономичность технологических процессов.
Отключающая или защитнаяОбеспечивает перекрытие движения рабочей среды в определенном элементе при превышении допустимых технологических параметров. В отличие от предохранительной арматуры подача рабочей среды прерывается на определенном участке, за счет отключения одного элемента.
ПредохранительнаяНаправлена на предотвращение аварийных ситуаций по любой из причин: от ошибки оператора, до превышения рабочих параметров сети. Задача — предотвратить нежелательные последствия нарушений.
Распределительно-смесительнаяДетали для разделения потока на отдельные ветви или смешивание нескольких потоков в один. Возможны варианты арматуры, которая выполняет только распределительную или только смесительную функцию.
ОбратнаяПредназначена для автоматического предотвращения обратного потока жидкости в системе.

Обратите внимание! Совмещение обозначенных действий возможно в деталях комбинированного типа, например, в устройствах запорно-регулирующих.

Типы устройств

Принадлежность к какому-либо типу арматуры для трубопроводов определяется конструкцией устройств.

Выделяют четыре типа:

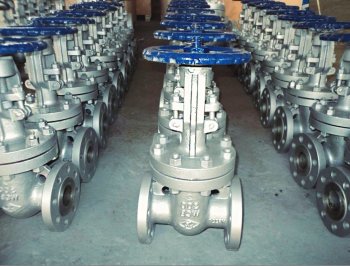

ЗадвижкаПередвигаясь перпендикулярно по отношению к движению рабочей среды устройство перекрывает его.
ЗатворВыполнен в виде диска, который перемещается параллельно движению рабочей среды или под углом.
КлапанПеремещение путем вращения параллельно движению потока тела самого затвора или только его части.
КранЗапорный элемент, который вращается вокруг собственной оси, при этом он может находится в различном положении по отношению к оси потока.

Классификация по различным параметрам

Помимо функциональных различий и особенностей конструкции критериями для деления устройств на группы служит их назначение и сфера применения.

По сфере применения

По особенностям применения устройства разделяют на четыре разновидности:

  • Детали общего назначения, которые могут использоваться в различных отраслях.
  • Арматуру специального назначения (эти устройства должны обладать определенными характеристиками, которые оговариваются специально).
  • Санитарно-техническая, которая используется в трубах, предназначенных для оснащения бытового оборудования.
  • Фасонные детали для особых условий эксплуатации, например, для магистралей, транспортирующих агрессивные вещества.
  • Для трубопроводов судостроительной или транспортной промышленности.

Логично, что арматура для газопроводов должна отличаться высокой степенью герметичности. Для трубопроводов, транспортирующих нефть, важнейшим является антикоррозийная устойчивость, для труб, применяемых в химической промышленности важным критерием является инертность к агрессивным химическим соединениям.

По типу соединения

В зависимости от способа соединения, арматура делится на несколько групп:

  • Фланцевая — разборные детали, которые могут многократно разбираться, например, при ремонте или для прочистки. Крепится на болты. Распространена в системах, работающих в системах с высоким давлением и температурой.
  • Муфтовая арматура с резьбой. Подходит для труб из металлопластика, полиэтиленовых и полипропиленовых трубных изделий.
  • Арматура под сварку — самая надежная, сварка осуществляется в раструб или встык.
  • Арматура для цапкового крепления (устройства небольшого размера, которые способны работать под высоким давлением, с наружной резьбой).
  • Устройства под штуцерное соединение (детали с наружной резьбой, диаметром не более 15 мм).

По методу герметизации

В зависимости от того, каким образом происходит герметизация стыков, различают:

Классификация трубопроводной арматуры

Трубопроводная сеть представляет собой сложную конфигурацию, которая должна отвечать требованиям к надежности, управляемости и безопасности, чтобы оправдать свою цену. А это невозможно без использования приспособлений, которые помогают контролировать процессы, объемы транспортировки веществ, реагировать на аварийные ситуации и т. д. Речь о трубопроводной арматуре, которую сегодня можно купить в большом ассортименте.

Возможности трубопроводной арматуры

Трубопроводная арматура устанавливается на элементы трубопровода и подбирается по его назначению, эксплуатационным качествам, конструкции, материальному исполнению. Она обладает способностью менять внутреннее сечение труб, что и определяет широкий спектр функций и операций, среди которых:

  • отключение подачи транспортируемой рабочей среды;
  • сброс потока;
  • распределение перемещаемого вещества;
  • регулирующая опция, настройка параметров хода рабочей среды;
  • смешивание потоков;
  • настройки разных фаз транспортировки.
Читать еще:  Самодельный прокатный станок для профильной трубы

Базовая классификация

Классификация делит арматурную продукцию по материальному признаку, конструктивному исполнению, ценовым категориям, размерам, брендам. Самый распространенный признак классификации – по назначению. Здесь 4 класса.

  1. Самая большая группа – запорная арматура. Она применяется для перекрытия потока и выдает отличную степень герметичности закрытой сети (запорная функция). Учитывая, что от таких приспособлений требуется максимально полное отключение подачи рабочей среды, очевидно, качественные характеристики запорной серии – это степень герметичности и ресурс обеспечения перекрытия.
  2. Регулирующая арматура позволяет задавать параметры работы трубопровода – уровень давления, температурный режим, объем расхода и другие условия. Благодаря изделиям этого класса удается максимально точно настроить технические процессы для получения оптимизированного по цене результата. Расход рабочей среды регулирующая арматура тоже во многом определяет. А представлена регулирующая серия клапанами и вентилями, дросселирующими приспособлениями. Последние незаменимы в трубопроводах с высоким уровнем давления и постоянными его перепадами.
  3. Защитная арматура. Из ее названия понятно, что используется она для защиты оборудования и подключенных к ним приборов от опасных колебаний параметров работы. Ключевая задача защитного устройства – полностью перекрыть отдельный участок при сигналах «тревоги» (достижении критического уровня заданных показателей). Это позволяет закрыть участок от негативных воздействий и протеканий рабочей среды в случае аварии. Наиболее востребованные варианты защитной арматурной продукции – защитные клапаны, заслонки, задвижки и краны.
  4. Предохранительный вид трубопроводной арматуры. Работает по схожему с защитной принципу. Только в отличие от последней, реагирует не на уже реализованную угрозу, а на потенциальные факторы риска. Предохранительные элементы не отключают вверенные участки, чтобы «закрыть» их, но работают на предупреждение аварии – стравливают/сбрасывают избыток рабочей среды или давления. В большинстве своем это предохранительные и перепускные клапаны, мембранные разрывные приспособления, импульсные устройства.

Классификация по сфере эксплуатации

В зависимости от сферы использования различают 5 типов трубопроводной арматуры.

  • Универсальные изделия. Это продукты серийного производства, применяются в разнообразных трубопроводах без привязки к профилю предприятия, которое их использует.
  • Приспособления специального назначения выполняются под конкретные параметры с учетом специфики сети и особенностей ее эксплуатации.
  • Изделия для особых условий пользования. Ими оснащают трубопроводы, требования к безопасности, надежности, управляемости которых значительно повышены в силу ответственности за их работу пользователя. Как правило, речь о магистралях для транспортировки токсичных, взрывоопасных и других агрессивных рабочих сред.
  • Узкопрофильные изделия. Назначение трубопроводной арматуры этого типа – обустройство трубопроводов транспортных предприятий, судостроительных заводов.
  • Санитарно-техническая продукция для обустройства бытовых сетей. Как и универсальные изделия, она производится конвейерно, но в отличие от первых, к ее видам предъявляют серьезные требования в плане дизайна и простоты подключения, использования, замены.

Классификация по способу управления

Современный рынок предлагает продукцию самого разного принципа действия. По способу управления (исполнения функций) она может быть ручной, управляемой дистанционно, приводной или автоматической.

  • Изделия ручного управления – это разные краны и задвижки. Они оснащаются ручками, маховиками, рычагами, штурвалами и другими устройствами для управления вручную.
  • В конструкции дистанционно управляемых арматурных элементов предусмотрен адаптер в варианте рычага, штока или штанги. Через него изделие связывается с пультом.
  • Приводное устройство, как понятно из названия, регулируется собственным приводом. Он может быть электрическим, гидравлическим, пневматическим и устанавливается на корпус конструкции. Данный тип чаще всего представляет запорная и регулирующая арматурная серия.
  • Автоматизированная модель – устройство, подключаемое к автоматическим приборам или датчикам, от которых получает информацию. Такие изделия называют интеллектуальными, потому как они активируются без участия человека – автоматически, реагируя на изменения рабочей среды.

Классификация по параметрам

Параметры, характеризующие обозначения трубопроводной арматуры (и определяющие, какой вариант выгоднее купить), задает ГОСТ Р52720–2007. Здесь 2 характеристики:

  • Условное давление – Ру/PN. Это показатель давления, при котором возможна безопасная безаварийная бесперебойная работа трубопровода и подключенных к нему технических средств в течение заданного промежутка времени. При расчете показателя температура рабочей среды принимается равной 20 градусам выше нуля. Классификатор (классы и номинальные значения) по показателю PN изложен в ГОСТ 26349–84.
  • Условный проход – Ду/DN – определяет возможность установки на трубопроводы с разными элементами в составе. Таблица допустимых значений Ду утверждена ГОСТ 28338–89.

Классификация по способу крепления

Современный заказчик может купить на выбор муфтовую, фланцевую, штуцерную, стяжную, цапковую систему или модель под сварку.

  • Муфтовая трубопроводная арматура – это, как правило, чугунные вентили, шаровые краны с показателем DN до 50–80 мм (элементы, которые можно купить по небольшой цене). Они крепятся муфтами – резьбовыми, цилиндрическими, трубными или коническими (внутренними).
  • Фланцевые изделия – один из самых распространенных вариантов (подробно описан в ГОСТ 12815–80). Монтируются фланцами, представлены задвижками чугунными и стальными.
  • Штуцерная трубопроводная арматура присоединяется к трубопроводу патрубками с резьбой. Второй блок крепежа – штуцер с внутренней резьбой.
  • Стяжное устройство присоединяется при помощи шпилек и фланцевого соединения на трубопроводе. Своих фланцев изделия не имеют. Такой метод крепления часто используется с обратными клапанами, регулирующей продукцией, дисковыми затворами, шиберными задвижками.
  • Сварной метод крепления отличается надежностью и приемлемой ценой. Монтаж осуществляется патрубками, выполненными под приварку.
  • Цапковая модель использует для монтажа крепление с наружной резьбой и буртиком под уплотнитель.

Заказать трубопроводную арматуру по цене производителя

Завод «СпецНефтеМаш» занимается изготовлением арматурной продукции всех популярных типов. В нашем каталоге представлен большой ассортимент надежных проверенных решений – защитная, запорная, регулирующая арматура для обслуживания трубопроводов, транспортирующих различную рабочую среду. Мы предлагаем комфортные условия покупки и выгодные цены трубопроводной арматуры.

Ответы на любые вопросы – по телефону или email. Все реквизиты для связи указаны в разделе контактов. Звоните и пишите, у нас можно купить трубопроводную арматуру на самых выгодных условиях.

Сантехник .

Телефон Сантехника 8 (495) 235-25-21, 8 (963) 626-40-67

пятница, 5 февраля 2021 г.

Трубопроводная арматура — определение, классификация, назначение, применение

  • Запорная – герметично перекрывает движение вещества в магистрали в момент закрытия, также обеспечивает проходимость без сопротивления при открытии механизма (кран, вентиль, заслонка, задвижка). Необходимость в данном процессе возникает периодически по техническим требованиям. К запорным относится элемент для спуска рабочей среды из емкости или поступления в контрольно-измерительные приборы;
  • Регулирующая – позволяет менять параметры температуры, давления, напора, уровня, расхода транспортируемого вещества (вентиль, самодействующий клапан, конденсатоотводчик, регулятор уровня). Редукционная или дроссельная арматура трубопроводов регулирует давление посредством гидравлического сопротивления;
  • Предохранительная – автоматически срабатывает на открывание клапана при давлении, превышающем норму, во время чего происходит сброс избытка проводимой массы (предохранительный клапан, мембранный предохранитель, перепускной клапан);
  • Защитная – отключает оборудование, участок трубопровода при аварийном изменении показателей проводимого вещества или блокирует обратный ток рабочей среды, защищая трубопровод и оборудование от аварийных ситуаций (обратный клапан, пневмозадвижки, отсечный клапан);
  • Фазоразделительная – разделяет проводимую среду, находящуюся в разных фазах состояния (удаление конденсата, масло/газо/воздухоотделение);
  • Распределительно-смесительная – распределяет поток вещества в заданных направлениях, либо смешивает потоки в единый (распределительный кран/клапан, смеситель, трехходовая арматура);
  • Контрольная – определяет уровень, движение проводимой массы (датчик уровня, пробко-спускные краны).
  • Управляемая – приводится в действие посредством манипуляции вручную или с помощью механического (пневматического, гидравлического, электрического, электромагнитного) привода. Дистанционное управление может осуществляться отдельно установленным от трубопроводной арматуры приводом, соединяемым подшипниками, валами, тросом, зубчатыми колесами. Большая часть изделий, рассчитанная на трубы Ø не более 400 мм, управляется ручным приводом, процесс отличается медлительностью и приложением значительных усилий;
  • Автоматическая – действует автономно под влиянием рабочей среды или с помощью устройств автоматического срабатывания.
  • Муфтовый – соединение муфтой с резьбой внутри, применим к Ø не более 80 мм и рабочему давлению 10 атм, подходит для металлопластиковых, полиэтиленовых, полипропиленовых трубопроводов;
  • Фланцевый – прочное соединение с болтовой стяжкой, фланцевая стыковка может многократно разбираться и собираться для ремонта, прочистки арматуры. Необходим периодический контроль креплений, так как они могут ослабевать;
  • Под приварку – детали стыкуются сварочным швом в раструб или встык, считается самым надежным и герметичным, применяется для проводимости опасных веществ. Соединение может быть дополнено подкладным кольцом, чтобы исключить перекос стыковки деталей, такой способ используют при прокладке трубопроводов для АЭС;
  • Цапковый – способ соединения элементов небольшого размера, работающей под высоким давлением (КИПиА), посредством присоединительных патрубков с наружной резьбой и буртиком;
  • Штуцерный – используется для арматуры Ø не более 15 мм в лабораторных трубопроводах. Соединение резьбовое.
  • Сальниковая – достигается уплотнением контакта штока и шпинделя сальниковой набивкой (шнуры из асбестовых или пеньковых волокон, пропитанные герметизирующим составом, фторопластовая набивка);
  • Мембранная – уплотнение за счет мембраны (упругий эластичный диск), которая зажимается между крышкой и корпусом арматуры;
  • Сильфонная – подвижные элементы уплотнены сильфонным узлом (гофрированная трубка);
  • Шланговая – в конструкцию арматуры включен эластичный шланг, который пережимается, герметично отсекая поток.
  • Специальная – изготавливается на заказ с определенными требованиями для выполнения специфических задач. Арматура трубопроводная такой разработки используется в лабораторных исследованиях, испытаниях, оборонном комплексе, АЭС;
  • Общего назначения – изделия серийного выпуска, которые широко используются в промышленности, системах ЖКХ (водопровод, отопление), других производственных отраслях. К ним относятся:
  • Пароводяная – широко применяется во всех сферах, где трубопровод работает с водой, рассчитана на различный спектр диаметров и рабочего давления;
  • Газовая – применима к трубопроводам газоснабжения с требованиями для пожароопасной, взрывоопасной среды. Отличается прочным, герметичным соединением;
  • Нефтяная – устойчивая к агрессивной среде арматура, устанавливаемая на трубопровод с нефтяным потоком или нефтепродуктами;
  • Химическая – разрабатывается из материалов, устойчивых к окислению, для трубопроводов химической промышленности с очень агрессивной рабочей средой;
  • Энергетическая – вид трубопроводной арматуры, сопряженной с работой энергетических котлов, установок, турбин с повышенным давлением (более 300 атм) и температурой пара (более 500оС);
  • Судовая – применяется на флоте, судостроении, морских сооружениях в условиях работы с нестабильным положением и суровым морским климатом;
  • Резервуарная – монтируется на емкостях для сброса наполняющей среды (дренажная арматура), имеет один присоединительный патрубок.
  • Кран – запирающий элемент, имеющий тело вращения, перемещается, вращаясь вокруг своей оси с произвольным расположением относительно направления потока;
  • Задвижка – элемент регулировки или запора перемещается перпендикулярно направлению потока, имеет крайние положения откр. и закр.;
  • Затвор (заслонка, герметичный клапан) – дисковидный элемент затвора вращается вокруг своей оси перпендикулярно или под углом относительно потока;
  • Вентиль (запорный клапан) – тело запирания и регулировки посажено на шпиндель, перемещается параллельно потоку возвратно-поступательно, перекрывая сечение в горизонтальной плоскости. Работает с газообразной и жидкой средой, бывает клапанный и шаровый.
  • Вакуумная – изолирует часть или всю вакуумную камеру от системы откачки для управления последовательности процесса откачки;
  • Абсолютного давления (до 0,1 МПа) – применимы в оборудовании для измерения абсолютного давления среды трубопровода;
  • Малого давления (до 1,6 МПа) – бытовые металлопластиковые, полиэтиленовые, полипропиленовые водопроводы и системы из стали;
  • Среднего давления (до 10 МПа):
  • Высокого давления (до 100 МПа);
  • Сверхвысокого давления (более 100 МПа).
  • Криогенная (-150оС и ниже);
  • Холодильного оборудования (от -60оС до -150оС);
  • Низкой температуры (от -20оС до -60оС);
  • Средней температуры (до 400оС);
  • Высокой температуры (до 600оС);
  • Жаростойкие (600оС и выше).
Читать еще:  Пол дюйма труба сколько это в СМ?

  • Поливинилхлорид;
  • Полипропилен;
  • Полиэтилен и многие другие.
  • Бронза;
  • Латунь;
  • Свинец.

  • Легированная;
  • Углеродистая;
  • Жаропрочная;
  • Нержавеющая сталь.
  • Кованый;
  • Сварной;
  • Штампованный;
  • Комбинированный.

  • Латунь;
  • Сталь;
  • Бронза;
  • Монель.
  • Фторопласт;
  • Эбонит;
  • Резина;
  • Тефлон и прочие полимеры.

  • XX и YY имеет цифровое обозначение;
  • aa и bb буквенное обозначение.
  • 10 – кран (пробно-спусковой);
  • 11- кран (для трубопровода);
  • 12 – запорное устройство указателя уровня;
  • 13,14,15 – клапаны (вентили) запорные разнообразных типов и конструкций;
  • 22,24 – клапан отсечной;
  • 16 – клапан обратный;
  • 17 – клапан предохранительный;
  • 19 – затвор обратный, клапан герметичный;
  • 20 – клапан перепускной;
  • 18,21 – регулятор давления;
  • 23 – клапан распределительный;
  • 27 – клапан смесительный;
  • 30,31 – задвижка;
  • 32 – затвор поворотный;
  • 33 – задвижка шланговая;
  • 40 – элеватор;
  • 45 – конденсатоотводчик.
  • С – Углеродистая сталь;
  • ЛС – легированная сталь;
  • НЖ – нержавеющая сталь;
  • Ч – серый чугун;
  • КЧ – ковкий чугун;
  • ВЧ – высокопрочный чугун;
  • Б – латунь, бронза;
  • А – алюминий;
  • МН – монель-металл;
  • П – пластмасса;
  • ВН – винилпласт;
  • К – фарфор;
  • ТН – титановый сплав;
  • СК — стекло.
  • БК – без колец;
  • БР – латунь, бронза;
  • МН – моннель-металл;
  • НЖ – нержавеющая сталь;
  • НТ – нитрированная сталь;
  • БТ – баббит;
  • СТ – стеллит;
  • СР – сормайт;
  • К – кожа;
  • Э – эбонит;
  • Р – резина;
  • П – пластмасса;
  • ВП – винилпласт.
  • 15 –клапан запорный;
  • С – из углеродистой стали;
  • 68 – номенклатурное обозначение;
  • НЖ – уплотнительный материал выполнен из нержавеющей стали.



голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
