Технология укладки полиэтиленовых труб в траншею

Прокладка и монтаж полиэтиленовых трубопроводов

Прокладка и монтаж полиэтиленовых трубопроводов

Компания ООО « АОС», является официальным поставщиком труб ПЭ,ПНД, что говорит о высоком качестве поставляемой продукции.

Нами реализовано более 50 объектов на территории России и Казахстана. География поставок полиэтиленовых труб постоянно расширяется.

Способы прокладки. Земляные работы

Выбор способа прокладки трубопровода

Выбор способа прокладки трубопроводов следует производить на основании технико-экономических расчетов, с учетом физико-химических свойств транспортируемых веществ, материала труб, условий эксплуатации, климатических особенностей района строительства, несущей способности трубопровода и материалоемкости.

Наружные сети из полиэтиленовых труб рекомендуется прокладывать подземно, т.к. при надземной прокладке требуется защита трубопровода теплоизоляционными материалами для предотвращения замерзания транспортируемого вещества при отрицательных температурах воздуха и чрезмерного нагрева стенок труб при воздействии солнечной радиации и повышенных температур воздуха. Для наружных сетей газоснабжения из полиэтиленовых труб разрешена только подземная прокладка.

Полиэтиленовые трубопроводы также могут быть проложены:

• в зданиях ( внутрицеховые или внутренние трубопроводы) на подвесках, опорах и кронштейнах; открыто или внутри борозд, шахт, строительных конструкций, в каналах;
• вне зданий ( межцеховые или наружные трубопроводы) на эстакадах и опорах ( в обогреваемых или необогреваемых коробах и галереях или без них), в каналах ( проходных или непроходных) и в грунте ( бесканальная прокладка).

Технология прокладки трубопроводов из ПЭ в траншеях

Эластичность материала и малый вес ПЭ труб дает им определенные преимущества перед трубами из « жестких» материалов, таких как чугун и стеклопластик. В частности, при строительстве трубопроводов, зачастую на бровке траншеи свариваются отдельные плети максимальной длины ( от колодца до колодца) которые затем опускаются в траншею, где остается выполнить их подсоединение к арматуре или сварить несколько монтажных стыков.

Поскольку, в этом случае, можно значительно уменьшить ширину траншеи это приводит к сокращению количества земляных работ, ограничению массы материала, поставляемого для подсыпки и необходимости в его транспортировании. Хотя траншея может быть максимально узкой, она должна обеспечить возможность качественного уплотнения грунта.

Работы по устройству траншей для трубопроводов из ПЭ проводятся с соблюдением обычных мер безопасности.

Профиль траншеи

Профиль траншеи для прокладки ПЭ трубопроводов определяется проектом. Ширина определяется исходя из условий обеспечения удобства проведения монтажных работ. На уровне горизонтального диаметра трубопровода >710 мм траншея должна соответствовать наружному диаметру трубы + 0,4 м.

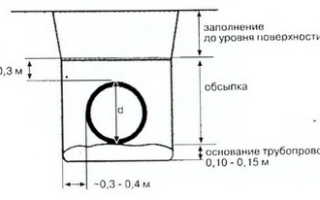

Рис.1 Рекомендуемые параметры профиля траншеи

Дно траншеи

Дно траншеи должно быть выровнено, без промерзших участков, освобождено от камней и валунов. Места выемки валунов должны быть засыпаны грунтом, уплотненным до той же плотности, что и грунт основания. В грунтах, склонных к смещению или при большой вероятности вымывания грунтовыми водами материала подсыпки и обсыпки необходимо принять соответствующие меры для сохранения грунта, окружающего трубу, в уплотненном состоянии. В частности, дно траншеи может укрепляться геотекстильным материалом.

Основание для трубопровода

Нормальная толщина слоя подсыпки — 0,1 м. На скалистом грунте подсыпка устраивается в обязательном порядке. Если дно траншеи является скалистым или в дне траншеи находятся камни, величиной свыше 60 мм, необходимо увеличение подсыпки до полного выравнивания дна траншеи.

Для подсыпки используется песок или гравий ( максимальный размер зерен 20 мм). В отдельных случаях возможно применение материала с большим размером гранул. В любом случае, материал, применяемый для подсыпки, не должен иметь острых краев. Если местный грунт соответствует этим требованиям, выполнение подсыпки не обязательно.

Подсыпка должна быть ровной и не должна уплотняться. Уплотнению до плотности основного грунта подлежит материал, заполняющий углубления, образовавшиеся после выемки валунов и других крупных объектов.

Рис.2 Слой основания для трубопровода ( подсыпка, подушка, постель)

Обсыпка трубопровода

Извлеченный при отрыве траншеи грунт может быть использован для выполнения обсыпки трубы, при условии, что в нем не содержится камней ( максимально допустимый их размер — 20 мм, отдельные камни до 60 мм так же могут быть оставлены в грунте). Если грунт для обсыпки предполагается уплотнять, то он должен быть пригодным для такой операции. Если извлеченный грунт не пригоден для обсыпки трубы, то для этой цели должен использоваться песок или гравий с размером фракции до 22 мм или щебень с размером фракции

Обсыпка должна осуществляться по всей ширине траншеи до получения над поверхностью трубы ( после трамбовки) слоя толщиной не менее 0,3 м. Первый слой не должен превышать половины диаметра трубы, но не более 0,2 м. Второй слой отсыпается до верха трубы, но так же не более 0,2 м. Во время обсыпки грунт необходимо наносить с минимальной высоты. Нельзя сбрасывать массы грунта непосредственно на трубу. Обсыпка трубопровода обычно производится после окончания прокладки и приемки трубопровода.

Рис.3 Обсыпка трубопровода

Уплотнение грунта

Грунтовая обсыпка, уплотненная в пазухах трубопровода, обеспечивает некоторое снижение растягивающих усилий на боковые стенки труб от внутреннего давления транспортируемой среды. Степень уплотнения зависит от предназначения территории над трубопроводом и должна определяться проектом.

Чтобы избежать просадки грунта над трубопроводом, находящимся под дорогами рекомендуется уплотнение заполнения не менее 95% модифицированной величины Проктора.

Для глубоких траншей ( свыше 4 м) степень уплотнения — 90%. Для остальных случаев — 85% или согласно указаниям, данным в проекте. Трамбовку необходимо производить слоями толщиной от ОД до 0,3 м, утрамбовывая каждый слой. Толщина утрамбовываемых слоев зависит от оборудования и условий уплотнения. При выполнении этой задачи необходимо быть внимательным. Уплотнение первого слоя ( до уровня оси трубы) не должно привести к ее поднятию. Трамбовку необходимо выполнять одновременно с двух сторон трубопровода, во избежание его перемещения. При подсыпке грунта и засыпке трубопровода следует следить, что бы грунт не содержал крупных включений. Трамбовку грунта непосредственно над трубой производят, предварительно обеспечив расстояние не менее 0,3 м до ее поверхности.

Окончательная засыпка траншеи

К окончательной засыпке траншеи можно приступать после выполнения засыпки трубопровода и трамбовки грунта.

Во время выполнения засыпки над трубопроводом рекомендуется поместить сигнальную ленту. Над газопроводами предупредительная лента помещается в обязательном порядке. Для того, чтобы в дальнейшем легче было идентифицировать трубопроводы, применение такой ленты рекомендуется также на других трубопроводах.

Для засыпки можно применять грунт, вынутый из траншеи, или другой, согласно указаниям проекта. Диаметр частиц материала, применяемого для засыпки траншеи, не должен превышать 300 мм. Нельзя сбрасывать в траншею камни, щебень с острыми краями и больших размеров. Грунт не должен быть замороженным и окомкованным.

Толщина уплотняемых слоев и количество трамбовочных проходов

Примечание: крупнозернистые материалы, такие как щебень с размером фракции 8-12 мм, 8-16 мм или галька 8-22 мм, являются самоуплотняющимися материалами и при их использовании для засыпки слоями толщиной 0,15-0,20 м обеспечивается уплотнение >93% модифицированной величины Проктора.

Рис.4 Окончательная засыпка траншеи

Бестраншейные технологии прокладки ПЭ трубопроводов

Бестраншейные технологии позволяют избежать затрат, связанных с раскопкой траншеи, ее засыпкой, уплотнением трамбовкой и т.п. Не требуется останавливать дорожное движение. Практически ликвидируются затраты связанные с изготовлением новых поверхностей ( после засыпки открытой траншеи), временных дорог, объездов, а также другие, связанные с этим, затраты.

Прокладка методом горизонтально-направленного бурения в грунте ( прокол, метод крота)

Метод горизонтально-направленного бурения является наиболее популярным и широко применяемым. Он весьма экономичен в ситуациях, когда необходимо проложить трубопровод под проезжей частью, и нет возможности проводить прокладку в открытых траншеях. Метод позволяет с точностью до нескольких сантиметров прокладывать под землей ПЭ трубы длинной более 100 м и диаметром до 1200 мм и более.

Рис. 5 Прокладка методом горизонтально-направленного бурения

В выполняемых работах по прокладке трубопровода данным методом ( рис.5) можно условно выделить три этапа.

На первом этапе специальная бурильная установка производит бурение по заданной траектории ( от отметки А к отметке В). При этом бур имеет меньший диаметр, чем предназначенная к протаскиванию труба.

На втором этапе в точке В производится подготовка к протаскиванию трубопровода: бурильная головка заменяется на головку большего диаметра, за ней прикрепляется приготовленная к протаскиванию ПЭ труба ( используются полиэтиленовые трубы, поступившие в бухтах или сваренные в плеть на месте).

На третьем этапе происходит непосредственное протаскивание трубопровода от отметки В до отметки А. Бурильная установка втягивает ПЭ трубу в подготовленный на первом этапе канал. При этом первой идет головка, имеющая несколько больший диаметр, чем прикрепленная за ней труба.

Напорная труба из ПЭ — наиболее подходящий материал для прокладки методом горизонтально-направленного бурения. Полиэтиленовые трубы обладают достаточной гибкостью и прочностью, способны выдерживать значительные растягивающие нагрузки.

Как правило, для бестраншейной прокладки не возникает необходимость в применении каких-либо специальных ПЭ труб и применяются обычные напорные ПЭ трубы на соответствующие рабочие давления.

Прокладка протягиванием с одновременным разрушением старой трубы или без такового

К наиболее распространенным бестраншейным технологиям относится технология « релайнинг» с протаскиванием ПЭ трубы сквозь изношенный трубопровод, как без разрушения, так и с разрушением последнего.

СПОСОБЫ СОЕДИНЕНИЯ ПЭ ТРУБ. ТРЕБОВАНИЯ К СОЕДИНЕНИЯМ

Важнейшим требованием, предъявляемым к соединениям, является надежность, под которой понимают их равнопрочность трубам в эксплутационных условиях.

СНиП III-42-80 : Укладка трубопровода в траншею

7.1. Трубопровод следует укладывать в траншею в зависимости от принятой технологии и способа производства работ следующими методами:

опусканием трубопровода с одновременной его изоляцией механизированным методом (при совмещенном способе производства изоляционно-укладочных работ);

опусканием с бермы траншеи ранее заизолированных участков трубопровода (при раздельном способе производства работ);

продольным протаскиванием ранее подготовленных плетей вдоль траншеи на плаву с последующим их погружением на дно.

7.2. При укладке трубопровода в траншею должны обеспечиваться:

правильный выбор количества и расстановки кранов-трубоукладчиков и минимально необходимой для производства работ высоты подъема трубопровода над землей с целью предохранения трубопровода от перенапряжения, изломов и вмятин;

сохранность изоляционного покрытия трубопровода;

полное прилегание трубопровода ко дну траншеи по всей его длине;

проектное положение трубопровода.

7.3. Производство изоляционно-укладочных работ совмещенным способом должно осуществляться с применением кранов-трубоукладчиков, оснащенных троллейными подвесками. При необходимости подъема (поддержания) изолированного трубопровода кранами-трубоукладчиками за изоляционной машиной должны применяться мягкие полотенца.

7.4. При раздельном способе производства работ по изоляции и укладке изолированный трубопровод следует опускать кранами-трубоукладчиками, оснащенными мягкими полотенцами.

Резкие рывки в работе кранов-трубоукладчиков, касание трубопровода о стенки траншеи и удары его о дно не допускаются.

7.5. Допуски на положение трубопровода в траншее: минимальное расстояние (зазор) между трубопроводом и стенками траншеи—100 мм, а на участках, где предусмотрена установка грузов или анкерных устройств, —0,45D+100 мм, где D—диаметр трубопровода.

7.6. Выбор конструкции балластировки и закрепления трубопроводов определяется проектом.

7.7. Установка анкеров в зимнее время, как правило, должна осуществляться сразу же после разработки траншей в талые грунты.

7.8. Закрепление трубопровода необходимо производить после укладки его на проектные отметки. Соединение силовых поясов с анкерными тягами следует осуществлять путем их сварки или с помощью самозаклинивающихся устройств.

7.9. Изоляция анкерных устройств должна выполняться в базовых или заводских условиях. В трассовых условиях необходимо осуществлять изоляцию участков соединения анкерных тяг с силовыми поясами.

7.10. При производстве работ по установке анкерных устройств на трубопроводе необходимо соблюдать следующие допуски:

глубина установки анкеров в грунт менее проектной не допускается. Возможно перезаглубление анкеров до 20 см;

увеличение расстояний между анкерными устройствами по сравнению с проектными не допускается. Возможно сокращение расстояний между указанными устройствами до 0,5 м;

относительные смещения анкеров между собой в устройстве не должны превышать 25 см;

расстояния от трубы в свету до анкерной тяги не должны превышать 50 см.

Проверка поставляемых изоляционных материалов насоответствие требованиям стандарта или техническим условиям

В соответствии с действующими стандартами или техническимиусловиями на материалы

Соответствие стандартам или техническим условиям (ТУ)

Контроль качества грунтовки (праймера) при полевомизготовлении:

однородности, вязкости иплотности

Визуально, а также вискозиметром и ареометром

Отсутствие нерастворенного вяжущего, постороннихвключений, вязкость по вискозиметру (B3-4) 15—30 с.Плотность 0,75—0,85 г/см3

Контроль качества битумных изоляционных мастик при приемкепартии заводского изготовления и полевом изготовлении:

компонентного состава (длямастик полевого изготовления)

По ГОСТ 15836—79 или ТУ на мастики

Визуально по сколу образца

Отсутствие сгустков, посторонних включений и не покрытыхбитумом частиц наполнителя

Визуально по нагретой пробе

При нагреве до плюс 130—160° С отсутствие вспенивания

Каждую партию, варку (котла)

По стандарту или техническим условиям на мастику

глубины проникания иглы(пенетрация)

По стандарту или техническим условиям на мастику

По стандарту или техническим условиям на мастику

Не более 0,2% за 24 ч

Контроль температуры при приготовлении, расплавлении иперевозке заводской или ранее приготовленной битумной мастики

Непрерывно в процессе работы

Встроенными термометрами или термопарами

Температура нагрева (пп. 6.11 и 6.13)

Контролькачества изоляционных покрытий подземных трубопроводов

Очистки изолируемого трубопровода

Визуально по эталону или приборам

По утвержденным эталонам очистки или показаниям приборов

Нанесения грунтовки (праймера)

Ровный слой без пропусков, подтеков, сгустков, пузырей

Нанесения битумной изоляции:

На всей поверхности (в процессе нанесения) После укладкитрубопровода в траншею (в местах, вызывающих сомнение)

Дефектоскопом и визуально

Отсутствие пропусков, оголений и пробоя при напряжении нащупе дефектоскопа не менее 5 кВ на каждый 1 мм толщины (включая обертку)

Не реже, чем через 100 м

Через 500 м и в местах, вызывающих сомнение

Адгезиметром или вырезом треугольника

На сдвиг не менее 0.2 МПа (2 кгс/см2) притемпературе от —15 до +25° С; при вырезе — отсутствие отслаивания покрытия

Контроль качества нанесения полимерных изоляционных лент:

На всей поверхности

Дефектоскопом и визуально

Отсутствие пропусков, оголений и пробоя пои напряжении нащупе дефектоскопа не менее 5 кВ на каждый 1 мм толщины (включая обертку)

В процессе производства работ

У однослойного покрытия 3 см. У двухслойного покрытия 50%ширины плюс 3 см

В местах, вызывающих сомнение

Отслаиванием по надрезу

Усилие, установленное ТУ на ленту

Сплошности изоляционного покрытия засыпанного трубопровода

На всем протяжении (кроме замерзших грунтов)

Оценка качества изоляции законченных строительствомподземных участков трубопровода

По технологической инструкции

Контролькачества изоляционных покрытий надземных трубопроводов

Прокладка полиэтиленовых труб в земле

Подземная прокладка трубопроводов должна быть произведена по определенным правилам. Трубы укладываются в специально вырытую для них траншею. Ширина траншеи зависит от диаметра полиэтиленовой трубы. Прокладка полиэтиленовых труб в земле дело важное и ответственное.

Как выбрать ширину траншеи

1. Траншею необходимо брать такую по ширине, при которой укладка и соединение труб будут более удобными.

2. Если траншея прокладывается для будущей системы канализации или водоснабжения, то по своей ширине она должна превосходить внешний диаметр полиэтиленовой трубы на 40 сантиметров.

3. Если траншея создается при помощи цепного экскаватора, то ширина ее может быть немного уменьшена.

Каким должно быть дно траншеи

1. В том случае, если на дне вырытой траншеи находится довольно плотный твердый грунт его необходимо посыпать песком. Толщина песчаного слоя на дне траншеи должна быть около 10 сантиметров.

2. Производится укладка полиэтиленовых труб в траншею в земле только на ровное основание. На дне не должно быть неровностей и земляных валунов. Все углубления, которые остаются после выемки камней, должны быть засыпаны, а дно хорошо уплотнено и выровнено.

3. Если дно вырытой траншеи отличается повышенной мягкостью и рыхлостью, требуется произвести ряд работ по его уплотнению и укреплению. Укрепление дна траншеи осуществляется при помощи геотекстильного материала.

Подушка под полиэтиленовые трубы

Под все полиэтиленовые трубы, лежащие на дне траншеи, должна быть подложена специальная полушка.

1. Подушка изготавливается из гравия (песка).

2. Толщина подушки должна быть от 10 и до 15 сантиметров.

3. Подушку не нужно подвергать уплотнению. Она должна быть максимально ровной.

4. Если дно траншеи, вырытой для прокладки полиэтиленовых труб, является очень гладким, то подушку делать не требуется. Можно только удалить верхний твердый слой грунта и заменить его на более мягкий.

Обсыпка полиэтиленовых труб, лежащих в траншее

1. Для начальной обсыпки полиэтиленовых труб можно использовать грунт, не содержащий в себе крупных камней, который был извлечен из траншеи в процессе ее рытья.

2. Если извлеченный из траншеи грунт оказался непригодным для обсыпки труб, то его можно заменить гравием или песком. Наибольший размер фракций гравия в данном случае может быть 20 миллиметров. Также для данных целей можно использовать и щебень с величиной фракций от 4 до 20 миллиметров.

3. Начальную обсыпку труб, уложенных на дно траншеи, нужно производить по всей ее ширине. Высота обсыпки должна составлять минимум 15 сантиметров начиная от поверхности полиэтиленовой трубы.

4. В процессе обсыпки может производиться уплотнение грунта. Грунт уплотняется слоями по 20 сантиметров.

5. Второй слой обсыпки должен полностью закрыть все трубы. Толщина этого слоя не должна превышать 20 сантиметров. Уплотнять его не требуется.

6. Производя обсыпку полиэтиленовых труб, лежащих в траншее, необходимо иметь в виду, что при толщине защитного слоя обсыпки менее 30 сантиметров от трубы величина встречающихся в ней камней не должна превышать 6 сантиметров.
