Типы присоединения арматуры к трубопроводу

Типы присоединения трубопроводной арматуры. Какие бывают?

Типы присоединения трубопроводной арматуры. Какие бывают?

Одним из главных вопросов при выборе трубопроводной арматуры является тип её присоединения к системе. Обычно уже существующая трубопроводная система сама диктует нам, какой тип соединения выбрать. Но если перед вами встала задача проектирования такой системы, то важно знать все возможные типы присоединения трубопроводной арматуры к системе, чтобы подобрать идеальный в ваших условиях вариант. Из нашей статьи вы узнаете обо всех видах, их плюсах и минусах, будете лучше ориентироваться в видах соединений. Начнём мы с самых популярных.

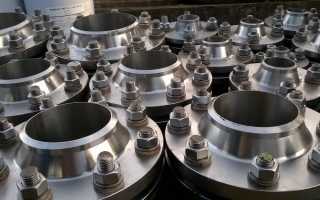

Фланцевое присоединение

Это соединение с помощью двух металлических пластин, прилегающих друг к другу. В пластинах есть отверстия, через которые проходят болты или шпильки, и затягиваются гайками с другой стороны, прижимая таким образом фланцы друг к другу. Для большей надёжности и герметичности соединения на пластинах делают выступы, пазы и т.д., а между металлическими пластинами устанавливают прокладки. Чаще всего пластины имеют округлую форму, но это не обязательно. Изредка можно встретить и квадратные фланцы, прямоугольные или с трёмя углами, но их изготовление дороже. Применяются такие формы фланцев лишь при острой необходимости, например если того требуют ограничения пространства. Используется на промышленных трубопроводах диаметром от ДУ 50 мм.

Произошло слово “фланец” от немецкого flansch, означающего то же самое, что и в русском языке – плоскую пластину из металла с отверстиями.

Фланцевое соединение – одно из самых популярных соединений в трубопроводной арматуре. Для изготовления фланцев применяют чаще всего чугун – серый или ковкий, а также сталь различных сортов. Серый чугун – наиболее недорогое решение, но ковкий чугун, как правило, выдерживает большее давление и спектр температур. Ещё более дорогое и стойкое решение – это литые фланцы из стали. Но при этом сталь больше подвержена пластическим деформациям, чем хрупкий, но отлично держащий форму чугун.

Видео: установка фланцевого шарового крана LD на трубу с помощью ответных фланцев

Достоинства фланцевого соединения трубопроводной арматуры

• Прочное, надёжное соединение.
• Выдерживает высокое давление.
• Высокая герметичность. Но зависит от использованных уплотнителей.
• Можно монтировать и демонтировать многократно.

Недостатки

• Большие габаритные размеры фланцевого соединения. Большая масса.
• Большой расход металла и трудоёмкость производства, а следовательно и цена.
• Болты, прижимающие фланцы друг к другу, периодически нужно подтягивать для обеспечения должной герметичности. Особенно это важно в системах, где труба подвергается вибрациям (решается установкой виброкомпенсатора перед фланцевым соединением) или перепадам температур.

Резьбовое, муфтовое соединение

Тоже одно из самых популярных видов присоединений, но для трубопроводных систем небольшого диаметра (обычно до ДУ 50) и небольших давлений (до 1,6 МПа). Очень часто встречается в бытовой трубопроводной арматуре, например для шаровых кранов. Суть его проста: труба имеет резьбу и арматура имеет резьбу, последняя накручивается на первую.

На трубе можно нарезать резьбу с помощью специальных инструментов, если её нет и ранее оборудование не устанавливалось. Резьбовая трубопроводная арматура с одного конца выполняется в виде шестигранника для хвата разводным ключом и навинчивания арматуры на резьбу трубы.

Видео: как нарезать резьбу на металлической трубе и установить резьбовой шаровой кран

Бывают различные варианты исполнения резьбовых соединений: внутренняя или внешняя резьба. Арматура может иметь с одной стороны внутреннюю резьбу, а с другой – внешнюю, либо одинаковый тип с обоих сторон. А также есть различные стандарты резьбы, например ISO 228/1 или DIN 2999. Нужно учитывать это при выборе.

Слово “муфта” произошло от голландского слова mouw, означающего “рукав”.

Для обеспечения герметичности резьбовых типов соединений в них используют дополнительные уплотнители – специальные ленты ФУМ, льняную нить, а также особо густых смазок поверх них. Всё это наносится на внешнюю резьбу.

Штуцерное соединение

Это подвид резьбового соединения, который применяется на кранах крохотных размеров – до ДУ 5. При присоединении арматура с резьбой подтягивается к резьбе на трубе накидной гайкой. Используется для труб узкого назначения, например лабораторных. Также используется для вживления в трубопроводы различных измерительных устройств.

Достоинства резьбовых соединений трубопровдной арматуры

• Низкая цена.
• Не требуют дополнительных деталей для установки, как, например, фланцевый тип.
• Просто устанавливать, ещё проще заменить.

Недостатки

• Непригодны для высоких давлений.
• Чем больше диаметр, тем больше усилий нужно приложить, чтобы накрутить арматуру на резьбу с уплотнителем.

Приварное соединение

Если концы трубопроводной арматуры выглядят просто как трубы без каких-либо дополнений, то они присоединяются к системе с помощью сварки. Это самое надёжное и герметичное соединение, грамотно выполнив которое, можно получить абсолютное структурное соответствие материалов. Приварив задвижку или кран к трубе, вам не придётся подтягивать болты, как при фланцевом соединении, к тому же стоимость и вес такой арматуры будет значительно меньше.

Такой тип соединений можно часто встретить на трубопроводных системах, транспортирующих опасные для здоровья жидкости и газы, где нельзя допускать малейших утечек и необходима абсолютная герметичность. Для приварного соединения характерно высказывание “поставил и забыл”. Главное – качественно соединить трубу с арматурой, чтобы место сварки не было слабее, чем стенка трубы.

Концы труб необходимо подготавливать перед сваркой, причём каждый металл подготавливается по-своему. Предлагаем вам видео с самым простым способом сварки.

Достоинства приварного соединения

• Абсолютная герметичность при правильном выполнении процедуры приварки.
• Низкая стоимость арматуры.
• Малый вес.
• Небольшой размер, соединение не занимает много места в пространстве.

Недостатки

• Нужен квалифицированный персонал, что увеличивает итоговую стоимость установки такой арматуры.
• Трудоёмкий процесс демонтажа, такие задвижки или краны нужно устанавливать один раз и навсегда.

Кламповое быстросъёмное соединение (Tri-Clamp)

Современное быстросъемное соединение для трубопроводной арматуры, применяемое в основном в пищевой промышленности, фармакологии и других отраслях, где важна стерильность, чистота. Ведь этот тип присоединения позволяет регулярно снимать и чистить, дезинфицировать оборудование, установленное этим креплением.

Кламповое соединение состоит из двух штуцеров, уплотнителя и хомута. Хомут прижимает два штуцера к уплотнителю и друг к другу, в результате чего образуется герметичное соединение. Что представляет из себя такой зажим, мы предлагаем вам изучить по видео.

Штуцеры привариваются к участку труб, где необходимо установить трубопроводную арматуру. Затем достаточно затянуть хомут, и оборудование зафиксировано. Однако установка трубопроводной арматуры с таким типом присоединения нецелесообразна, если нет необходимости регулярно снимать и ставить обратно краны или затворы.

Другие способы установки трубопроводной арматуры

Цапковое соединение. Крепление с помощью двух патрубков с наружной резьбой и буртиком на концах. Два буртика прижимаются друг к другу накидной гайкой, либо арматура ввинчивается непосредственно в тело аппарата. Высокая герметичность обеспечивается за счет уплотнительных прокладок и смазок. Используется для трубопроводов малого диаметра под высоким давлением , в том числе для измерительных приборов.

Дюритовое соединение. Многослойные цилиндрические муфты из обрезиненной ткани (как на шланге) надеваются на выступы на патрубках, и удерживаются металлическими зажимами (хомутами). Применяется для соединения труб с неизбежной вибрацией в водопроводах, масляных, топливных трубопроводах.

Пайка. Применяется для труб, имеющих низкую температуру плавления, например медных. Трубу с припоем вставляют в проточенный патрубок.

Трубопроводную арматуру для присоединения к любой системе вы можете приобрести в компании РУ100!

У нас в каталоге всегда в наличии трубопроводное оборудование от ведущих производителей отрасли. Подберём подходящее оборудование специально под вашу систему. Мы работаем напрямую с поставщиками, у нас собственный склад, поэтому цены остаются низкими. Надёжный поставщик трубопроводной арматуры – это мы!

• Наши инженеры работают в отрасли с 2008 года. Мы знаем, что продаём, и с удовольствием поможем вам выбрать нужную модель.
• Доставим ваш заказ по России! Либо возможен самовывоз с нашего склада в Москве.
• Оформить заказ очень просто.
• Работаем как с физическими, так и с юридическими лицами.
• Предоставляем полный комплект документов.
• Принимаем оплату наличными, безналичными, банковскими картами (при самовывозе)

Остались вопросы? Возможно, ответ уже есть в разделе FAQ.

Резьбовое соединение арматуры

Резьбовые соединения арматуры с трубопроводом в зависимости от размещения резьбы на присоединительных концах арматуры, бывают двух видов – МУФТОВОЕ или ШТУЦЕРНО-ТОРЦЕВОЕ.

Немецкое происхождение термина «штуцер» от глагола stutzen (подрезать, нарезать) выдает даже его звучание. Так из-за наличия нарезного ствола именовали использовавшиеся для вооружения армий вплоть до XIX столетия мушкеты. В современной технике это существительное применяется для определения короткого отрезка трубы (другими словами – втулки) с резьбой на обоих концах, служащего для присоединения труб и трубопроводной арматуры к агрегатам, установкам и резервуарам.

В штуцерном соединении присоединительный конец арматуры с наружной резьбой посредством накидной гайки подтягивается к трубопроводу. Его используют для арматуры малого и сверхмалого (с номинальным диаметром до 5,0 мм) диаметров.

Как правило, это лабораторная или иная специальная арматура. Например, редукторы, устанавливаемые на баллонах со сжатым газом. С помощью штуцерного соединения в трубопроводные сети «вживляются» различные контрольно-измерительные приборы (КИП), монтируются испарители, термостаты, многие виды оборудования, входящие в состав технологических линий химического производства.

Наиболее широкое применение получило МУФТОВОЕ СОЕДИНЕНИЕ. В этом случае в присоединительных концах корпуса арматуры нарезается внутренняя резьба, при помощи которой арматура наворачивается на соответствующую наружную резьбу, имеющуюся на трубопроводе. Герметизация соединения осуществляется непосредственно по резьбе уплотнительными материалами в виде льна, пеньки, фума и т. п. Это соединение используется обычно в литой арматуре, т. к. такая технология изготовления корпуса позволяет с минимальными затратами получить наружную конфигурацию присоединительного конца в виде муфты с шестигранником или специальными выступами под ключ.

Арматура, имеющая присоединительные концы с внутренней резьбой называется МУФТОВОЙ АРМАТУРОЙ. Изготавливается она, как правило, из сплавов цветных металлов (латунь, бронза), чугунов (серого и ковкого) и применяется на низких и средних давлениях. Однако встречается и стальная муфтовая арматура на давления до 16 МПа.

Для соединения с трубопроводом применяется внутренняя резьба трубная цилиндрическая по ГОСТ 6375-81 или трубная коническая по ГОСТ 6211-81. Размеры муфтовых концов с трубной цилиндрической резьбой для каждого DN от 6 до 80 арматуры из латуни, бронзы и чугуна установлены ГОСТ 6521-68. Для конической резьбы, а также для других материалов корпуса размеры – по технической документации заводов — изготовителей такой арматуры.

Второй вид резьбового соединения арматуры с трубопроводом – при помощи наружной метрической резьбы на присоединительном конце корпуса арматуры. На эту резьбу наворачивается накидная гайка, прижимающая к арматуре развальцованный конец трубопровода или ниппеля, приваренного или припаянного к трубопроводу.

Уплотнение осуществляется прокладкой или развальцованным концом присоединяемой трубы. Для этой цели на присоединительном конце корпуса выполняются конструктивные элементы, необходимые для уплотнения соединения. Такое соединение называют ШТУЦЕРНО-ТОРЦЕВЫМ.

Арматуру с наружной резьбой на присоединительных концах называют ЦАПКОВОЙ АРМАТУРОЙ. Она изготавливается из латуни, бронзы, алюминиевого и титанового сплавов, углеродистой и коррозионностойкой стали.

Следует отметить, что для проходной и угловой арматуры оба присоединительных конца делаются муфтовыми или цапковыми, штуцерными. Исключением из этого правила являются некоторые типоразмеры арматуры, у которых один конец выполнен с внутренней резьбой, а другой – с наружной (например, клапаны запорные латунные пожарные, клапаны из кислотостойкой стали на PN 1,6 МПа).

Более подробная информация представлена в следующих видеороликах:

Разновидности арматуры по присоединению к трубопроводу

Трубопроводная арматура фланцевая, муфтовая, цапковая, штуцерная, под приварку

Трубопроводную арматуру классифицируют по разным признакам ─ видам, типам, разновидностям*. Один из весомых поводов для классификации ─ способ присоединения арматуры к трубопроводу, емкости или оборудованию.

Если в основу классификации положить конструктивное исполнение частей, отвечающих за присоединение, то множество технических устройств, объединенных термином «трубопроводная арматура», распадется на два больших подмножества с говорящими названиями ─ арматура трубопроводная фланцевая и бесфланцевая арматура. Прочность и герметичность присоединения первой обеспечивает наличие фланцев; присоединение второй осуществляется без их помощи. В состав «отряда» бесфланцевой арматуры входят муфтовая, цапковая, штуцерная арматура, арматура под приварку и некоторые другие.

При делении трубопроводной арматуры по способу присоединения можно исходить и из другого признака: какое ─ разъемное или неразъемное ─ соединение образуется. В этом случае почти в одиночестве (есть еще присоединение пайкой) оказывается образующая неразъемные соединения арматура под приварку. Все остальные соединения─ разъемные. Значительная часть из них ─ муфтовые, штуцерные, цапковые ─ являются резьбовыми.

Фланцевое соединение арматуры

Соединения с применением фланцев широко применяются в различных направлениях технологий. Повсеместное распространение получило фланцевое соединение трубопроводов и арматуры.

Слово «фланец» пришло в русский язык из немецкого языка вместе с самим фланцем, а не было присвоено на основании каких-то аналогий. В немецком существительное Flansch обозначает ровно то же самое, что и производное от него русское слово «фланец», ─ плоскую металлическую пластину на конце трубы с отверстиями для резьбового крепежа (болтов или шпилек с гайками). Привычнее, когда эта пластина круглая, но одним диском форма фланцев не ограничивается. Используются, например, квадратные и треугольные фланцы. Но круглые изготовить легче, поэтому применение прямоугольных или треугольных фланцев можно оправдать действительно весомыми причинами.

Материал, типы и особенности конструкции фланцев определяются условным диаметром, давлением рабочей среды и целым рядом других факторов.

Для изготовления фланцев трубопроводной арматуры используют серый и ковкий чугун, разные сорта стали.

Фланцы из ковкого чугуна рассчитаны на более высокое давление и широкий диапазон температур, чем фланцы, сделанные из серого чугуна. Еще более стойкими к воздействию этих факторов являются литые стальные фланцы. Стальные приварные, столь же легко перенося высокие температуры, уступают литым фланцам в максимально допустимом давлении.

Особенностями конструкции фланцев может быть наличие выступов, фасок, шипов, кольцевых выборок и т. д.

Распространенность фланцевых соединений трубопроводной арматуры обусловлена множеством присущих им достоинств. Самое очевидное из них ─ возможность многократного монтажа и демонтажа. Соблазн добавить к существительному «монтаж» прилагательное «легкий» несколько убавляется, если вспомнить о том, сколько болтов потребуется открутить и закрутить при разборке и стыковке фланцев больших диаметров (фланцевые соединения обычно используют при диаметре труб от 50 мм). Хотя и в этом случае трудоемкость монтажных работ не выйдет за пределы разумного.

Фланцевые соединения отличаются прочностью и надежностью, что позволяет использовать их для комплектации трубопроводных систем, работающих под высоким давлением. При соблюдении ряда условий фланцевые соединения обеспечивают очень хорошую герметичность. Для этого стыкуемые фланцы должны иметь аналогичные, не выходящие за рамки допустимой погрешности, присоединительные размеры. Еще одно из условий ─ обязательная периодическая подтяжка стыков, позволяющая поддерживать на должном уровне «хватку» болтовых соединений. Это особенно важно при постоянном воздействии на них механических вибраций или наличии существенных колебаний температуры и влажности окружающей среды. И чем больше диаметр трубопровода, тем это актуальнее, ведь по мере его увеличения усилие на фланцы возрастает. Герметичность фланцевых соединений во многом зависит от уплотнительной способности устанавливаемых между фланцами прокладок.

Нельзя сбрасывать со счетов деформации. Причем фланцы, выполненные из разных материалов, подвержены им в неодинаковой степени, поэтому материал, из которого он сделан, является важнейшим параметром фланца. Так, пластичные стальные фланцы деформируются легче, чем выполненные из более хрупкого, но при этом гораздо лучше держащего форму чугуна.

Недостатки фланцевой арматуры являются продолжением ее достоинств. Высокая прочность оборачивается значительными габаритными размерами и массой, которые, в свою очередь, означают повышенный расход металла (при изготовлении фланцев крупных размеров приходится использовать толстый металлический лист или круглые профили большого диаметра) и трудоемкость производства.

Арматура под приварку

К приварке арматуры прибегают, когда надежность и герметичность других видов соединений признается неудовлетворительной. Особенно востребована сварка при устройстве трубопроводных систем, в которых рабочей средой являются токсичные, ядовитые или радиоактивные жидкости и газы. В этом случае сварочное соединение, при правильном исполнении обеспечивающее 100-процентнуюгерметичность, может оказаться оптимальным, а зачастую и единственно приемлемым решением. Важно только, чтобы такой участок системы не нуждался в частом демонтаже оборудования, выполнение которого всякий раз будет приводить к полному разрушению сварных соединений.

Благодаря сварке, объединяющей фрагменты трубопроводной системы в единое целое, удается обеспечить гармонию, или, говоря техническим языком, структурное соответствие между всеми ее элементами ─ трубами и трубопроводной арматурой. Главное, чтобы из-за различий механических свойств сварного соединения и других составляющих трубопроводной системы оно не стало ее слабым звеном.

Присоединительные концы арматуры подготавливают под приварку, выравнивая и зашлифовывая поверхность свариваемых фрагментов, снимая требуемые фаски.

Сварные соединения могут быть выполнены в раструб и встык. В первом случае сварочный шов располагается на внешней стороне трубы. Такой вариант обычно используется для стальной арматуры сравнительно небольшого диаметра, монтируемой в трубопроводах, работающих при высоком давлении и температуре рабочей среды.

Во втором случае соединение может дополняться подкладным кольцом, исключающим перекос соединяемых деталей. Именно такие, отличающиеся надежностью и абсолютной герметичностью соединения используются при монтаже трубопроводных систем опасных производственных объектов, например, энергоблоков атомных электростанций.

Важными достоинствами сварных соединений, особенно по сравнению с фланцевыми, являются минимальный вес, компактность и экономия пространства.

Арматура муфтовая

Одним из наиболее распространенных в технике является муфтовое соединение арматуры.

Его применяют для различных типов арматуры малого и среднего диаметра, работающих при низких и средних давлениях, корпус которых изготовлен из чугуна или сплавов цветных металлов. Если давление высокое, то предпочтительнее использовать цапковую арматуру.

В присоединительных патрубках муфтовой арматуры резьба находится с внутренней стороны. Как правило, это трубная резьба ─ дюймовая резьба с мелким шагом. Ее формируют различными способами ─ накаткой, нарезкой, штамповкой. Важно, что при мелком шаге резьбы высота зубьев не зависит от диаметра трубопровода.

Снаружи присоединительные концы оформляют в виде шестигранника, чтобы было удобно пользоваться ключом.

Слово «муфта» пришло в русский язык из немецкого, а, возможно, из голландского языка, где mouw означает рукав. Муфта, как и клапан, — пример того, как портняжное дело и производство трубопроводной арматуры используют каждый в своей специальной терминологии одинаковые по звучанию, но несущие разную смысловую нагрузку слова. В технике муфтой называют не рукав, а короткую металлическую трубку, обеспечивающую соединения цилиндрических частей машин.

Мелкая резьба муфтового соединения плюс использование специальных вязких смазок, льняных прядей или фторопластового уплотнительного материала (ленты ФУМ) гарантируют его высокую герметичность. Муфтовое соединение не требует использования дополнительных крепежных деталей (например, болтов или шпилек, как во фланцевом соединении). Но нельзя не учитывать, что наворачивание муфты на резьбу с уплотнением требует немалых усилий, тем больших, чем больше диаметр трубопровода.

Штуцерная арматура

Немецкое происхождение термина «штуцер» от глагола stutzen (подрезать, нарезать) выдает даже его звучание. Так из-за наличия нарезного ствола именовали использовавшиеся для вооружения армий вплоть до XIX столетия мушкеты. В современной технике это существительное применяется для определения короткого отрезка трубы (другими словами ─ втулки) с резьбой на обоих концах, служащего для присоединения труб и трубопроводной арматуры к агрегатам, установкам и резервуарам. В штуцерном соединении присоединительный конец арматуры с наружной резьбой посредством накидной гайки подтягивается к трубопроводу. Его используют для арматуры малого и сверхмалого (с номинальным диаметром до 5,0 мм) диаметров. Как правило, это лабораторная или иная специальная арматура. Например, редукторы, устанавливаемые на баллонах со сжатым газом. С помощью штуцерного соединения в трубопроводные сети «вживляются» различные контрольно-измерительные приборы (КИП), монтируются испарители, термостаты, многие виды оборудования, входящие в состав технологических линий химического производства.

Цапковая арматура

Термин «цапковое соединение» вошел в широкий обиход в конце XIX столетия. Его главные атрибуты для трубопроводной арматуры ─ присоединительные патрубки с наружной резьбой и наличия буртика. Конец трубопровода с буртиком накидной гайкой прижимается к торцу патрубка арматуры.

Цапковое соединение используется для арматуры высокого давления небольших размеров, в частности, приборов КИП. Оно эффективно при ввинчивании арматуры в корпус сосудов, аппаратов, установок или машин. Его герметичность обеспечивается наличием прокладок и специальными смазками.

Примером цапкового соединения может служить подсоединение пожарного рукава к пожарному гидранту.

Всем резьбовым соединениям свойственны такие достоинства как минимальное количество присоединительных элементов, малая металлоемкость и, соответственно, небольшая масса, технологичность. Эффективный монтаж резьбовых соединений требует совпадения внутренней и наружной резьбы, использование мягких или вязких материалов для уплотнения. Но при этом следует учитывать, что нарезка резьбы уменьшает толщину стенки трубы, поэтому такой тип соединения плохо подходит для тонкостенных труб.

Кроме перечисленных существуют и другие способы присоединения арматуры. Так, в трубопроводных системах могут применяться дюритовые соединения. Это соединения посредством цилиндрических муфт, состоящих из нескольких слоев прорезиненной ткани (говоря простыми словами ─ фрагментов шлангов), надвигаемых на сделанные на патрубках выступы и фиксируемых с помощью металлических хомутов.

Еще один способ присоединения арматуры ─ пайка, которую применяют для медных труб с небольшим диаметром. Конец трубопровода, обработанный припоем, вставляется в выполненную в патрубке проточку.

Функциональные возможности, работоспособность и надежность трубопроводной системы определяется не только параметрами входящей в ее состав арматуры, но и тем, насколько качественно выполнено соединение арматуры, выбору и выполнению которого всегда следует уделять повышенное внимание.

Типы присоединения трубопроводной арматуры

Осуществляя выбор арматуры для трубопровода, перед мастером возникает вопрос того, какой тип соединения к системе выбрать. Стоит отметить, что чаще всего система трубопровода, которая уже установлена, сама говорит про тип соединения. При этом, если же идет речь про вопрос проектирования подобной системы, то следует владеть информацией про типы соединений, которые может иметь трубопроводная арматура. Ознакомившись с материалом, который будет изложен ниже, вы сможете более подробней знать про разновидности соединений, которые может иметь трубопроводная арматура. Кроме того, будет изложена информация про преимущества и недостатки отдельно взятых соединений. Материал позволит значительно проще ориентироваться, в том случае если вы столкнулись с решением данного вопроса на практике.

Cтоит отметить, что ниже будет рассмотрена основная информация про распространенные виды соединений трубопровода, рассказано про их особенности, характеристики, преимущества и недостатки. Таким образом, ознакомившись с изложенной информации, читатель сможет определить, какой тип соединения трубопроводной арматуры подходит для решения поставленных перед ним задач лучше всего.

Фланцевое соединение: основная информация

Под соединением фланцевого типа понимают то, которое состоит из двух металлических пластин, которые прилегают одна к другой. Стоит отметить, что в пластинах установлены соединения, посредством которых проходят шпильки и болты. Они затягиваются гайками с другой стороны, прижимая фланцы одна и другой. Для обеспечения большей степени надежности и герметичности соединения, на подобных пластинах есть выступы и пазы. В свою очередь между пластинами металлического типа также происходит и установка прокладок. Как правило, пластины данного вида выполняются в округлой форме. Реже, можно встретить варианты, имеющие форму квадрата, прямоугольника и треугольника. При этом, стоимость их производства является несколько большей. Используются также и такие варианты фланцев, которые требуют ограничений пространства. Они используются на трубопроводах промышленного назначения.

Фланцевое соединение имеет такое название от слова «flansch», которое означает тоже самое, что и в русском языке. Это обыкновенная металлическая пластина, которая оснащена специальными отверстиями.

Важно отметить, что говоря про трубопроводную арматуру, то данный вид соединения является одним из самых распространенных. С целью производства фланцев используется чугун, который является ковким и серым. Также применяется и сталь. Стоит отметить, то использование серого чугуна становится одним из самых дорогостоящих решений, но при этом, ковкий чугун, аще всего, позволяет выдержать значительно большее давление, а также спектр температурных решений. Более дорогостоящим и стойким решением являются литые фланцы, которые произведены из стали. Но при этом сталь в большей степени подвергается пластическим деформациям. Она более хрупкая, но при этом, позволяет отлично держать форму чугуна.

Фланцевое соединение имеет следующие преимущества для применения:

1. Высокие показатели прочности и надежности.
2. Возможность выдержать высокое давление.
3. Отличная степень герметичности, зависящая от применяемых уплотнителей.
4. Возможность осуществлять многократную установку и демонтаж.

При этом, фланцевое соединение имеет и определенные недостатки. В частности, в данном случае идет речь про:

1. Большую массу, по причине достаточно больших габаритных размеров.
2. Большой расход металла и трудоемкость производственного процесса, и следовательно стоимости установки.

Нельзя не отметить и то, что недостатком является необходимость регулярно подтягивать болты, прижимающие фланцы. Это необходимо для обеспечения должного уровня герметичности. Особенно это важно в тех системах, в которых труба подвергается регулярной вибрации или скачкам температуры.

Резьбовое, муфтовое соединение: основная информация

Резьбовое, муфтовое соединение является одним из достаточно распространенных видов. При этом, отличительной особенностью данной разновидности приспособлений является то, что оно ориентировано на трубопроводные системы, имеющие небольшой диаметр. Давление в трубе также должно быть малым. Суть этот способа соединения достаточно простая. В данном случае одна труба накручивается на другую и таким образом, происходит их надежное соединение. Процесс нарезки резьбы на трубе осуществляется при помощи специализированных инструментов.

Резьбовое, муфтовое соединение может иметь разные варианты исполнения. К примеру, резьба может быть одинаковой со всех сторон. Отметим, что стандарты резьбы регулируются соответствующими ГОСТами. Это необходимо учитывать при выборе.

Для того чтобы достигнуть показателей герметичности резьбы, в них применяются дополнительные уплотнители. В данном случае идет речь про специальные ленты ФУ, льняную нить, а также слой густой смазки. Они наносятся с внешней стороны резьбового соединения.

Штуцерное соединение: основная информация

Данная разновидность присоединения используется на кранах, размеры которых являются очень маленькими. В случае выполнения присоединения арматура может быть подтянута к резьбе на трубе при помощи гайки накидного типа. Она используется для труб, имеющих узкое предназначение, к примеру, лабораторных. Кроме того, данный тип присоединения применяется с целью установки в трубопроводы разных устройств измерительного типа.

Используя штуцерное соединение арматуры, используемой в трубопроводе, можно выделить:

1. Доступную стоимость.
2. Отсутствие дополнительных деталей, которые предназначены для установки.
3. Простота выполнения монтажа.

Существуют в данном случае также и недостатки. В частности, под ними понимают

1. Невозможность использовать штуцерное соединение на трубах высокого давления.
2. Сложность накрутки арматуры на резьбу, при использовании на трубах с большим диаметром.

Соединение приварного типа: основная информация

При выполнении установки трубы, достаточно часто встречается, что на ее концах отсутствуют какие-либо дополнения, позволяющие выполнить соединение. В данном случае, присоединить одну трубу к другой можно путем выполнения сварочных работ. Считается, что при верно выполненных работах, данный тип соединения будет одним из самых надежных и герметичных. Верное выполнение соединения, позволяет получить полностью структурное соответствие материалов. Осуществив приваривание задвижки или крана к трубе, человеку не придется осуществлять подтягивание болтов, к примеру, как это производится в соединении фланцевого типа. Кроме всего прочего, цена и масса подобной арматуры будет вполне доступной.

Данная разновидность соединения достаточно часто используется на системах трубопроводов, через которые осуществляется транспортировка жидкостей и газов, являющихся опасными для организма человека. Для того чтобы устранить вероятность даже малейшей утечки, обеспечиваются максимальные показатели герметичности. Самое главное в реализации данного вопроса это верное выполнение работ мастером. В частности, перед сварочными работами, концы трубы подготавливаются.

Среди преимуществ данного вида соединений выделяют:

1. Обеспечение полной герметичности.
2. Доступная цена.
3. Небольшая масса.
4. Небольшие размеры соединения.

Имеются также и недостатки, среди них можно назвать:

1. Работы должны производиться квалифицированными специалистами.
2. Процесс демонтажа соединения очень сложный.

Быстросъемное кламповое соединение: основная информация

Данный тип присоединения, принято считать одним из самых современных. Чаще всего, его используют в промышленной сфере. В частности, можно встретить соединения труб, которые используются для обеспечения функционирования предприятий, работающих в таких областях как:

1. Пищевая промышленность.
2. Производство лекарственных препаратов.
3. Выпуск стерильных изделий.

Все дело в том, что данный тип соединения труб позволяет на регулярной основе осуществлять снятие и чистоту, а также дезинфекцию оборудования.

Соединение данного вида состоит из двух штуцеров, хомута и уплотнителя. В данном случае, хомут прижимает два штуцера к уплотнителю, что в результате позволяет обеспечить герметичность соединения.

Иные способы исполнения соединений

Необходимо отметить, то существуют также и иные способы осуществления соединения трубы. В данном случае может применяться соединение цапкового типа. Оно характеризуется высокими показателями герметичности и обеспечивается благодаря специализированным уплотнительным прокладкам. Данный вид соединения предназначен для трубопроводов, имеющих малый диаметр под высоким давлением.

Соединение дюритового типа. Под ним понимают использование муфт из обрезиненной ткани, которые имеют цилиндрическую форму. Они надеваются на выступы и могут удерживаться при помощи хомутов. Использование данного вида присоединения труб подходит для тех труб, которые подвергаются процессу вибрации.

Кроме того, для выполнения соединения труб может использовать метод пайки. В данном случае этот способ подходит для тех труб, которые имеют низкую температуру плавления.

Отметим, что независимо от выбранного типа соединения, работы должны выполняться квалифицированными специалистами, имеющими опыт работы. Только в таком случае можно утверждать, что в процессе эксплуатации, трубопровод не будет иметь проблем.

1 Область применения

1.1 Настоящий стандарт распространяется на приводы и исполнительные механизмы вращательного действия (далее — приводы) (многооборотные и однооборотные, электрические, пневматические, гидравлические, а также редукторы с управлением от маховика), устанавливает типы присоединений приводов к трубопроводной арматуре, присоединительные размеры приводов и размеры ответных присоединений управляемой ими трубопроводной арматуры.

1.2 Схема присоединения привода к арматуре приведена на рисунке 1.

1 Привод для управления арматурой;

2 Опорная поверхность непосредственно на арматуре, на переходнике или редукторе;

3 Трубопроводная арматура;

4 Переходник или редуктор.

Рисунок 1 — Схема присоединения привода с арматурой

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ISO 5210:1991 Промышленная арматура. Присоединение многооборотных приводов арматуры

ISO 5211:2001 Промышленная арматура. Присоединение неполнооборотных приводов арматуры.

ГОСТ 22042-76 Шпильки для деталей с гладкими отверстиями. Класс точности В. Конструкция и размеры

ГОСТ Р 52720-2007 Арматура трубопроводная. Термины и определения

СТ ЦКБА 012-2005 Шпильки, болты, гайки и шайбы для трубопроводной арматуры. Технические требования

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 привод: Устройство для управления арматурой, предназначенное для перемещения запирающего элемента, а также для создания, в случае необходимости, усилия для обеспечения требуемой герметичности затвора [ГОСТ Р 52720].

3.2 исполнительный механизм: Устройство для управления арматурой, предназначенное для перемещения регулирующего элемента в соответствии с командной информацией, поступающей от внешнего источника энергии [ГОСТ Р 52720].

3.3 многооборотный привод: Устройство, сообщающее арматуре крутящий момент, достаточный как минимум для одного оборота, обладающий способностью выдерживать осевую нагрузку [ISO 5210].

3.4 однооборотный привод: Устройство, передающее крутящий момент при повороте его выходного элемента на один оборот или менее, не обладающий способностью выдерживать осевую нагрузку [ISO 5211].

3.5 редуктор: Механизм, предназначенный для изменения крутящего момента, необходимого для управления трубопроводной арматурой [ISО 5211].

3.6 усилие осевое: Осевая сила, передающаяся через фланцы и соединения [ISО 5210],

3.7 момент крутящий: Момент вращения, передаваемый через фланцы и соединения [ISO 5210].

3.8 трубопроводная арматура (арматура): Техническое устройство, устанавливаемое на трубопроводах и емкостях, предназначенное для управления (перекрытия, регулирования, распределения, смешивания, фазоразделения) потоком рабочей среды (жидких, газообразных, газожидкостных, порошкообразных, суспензий и т.п.) путем изменения площади проходного сечения [ГОСТ Р 52720].

4 Типы присоединений

4.1 Классификация типов присоединений

4.1.1 Устанавливаются три группы типов присоединений:

— типы присоединений МЧ, МК, АЧ, АК, Б, В, Г, Д многооборотных приводов;

— типы присоединений F07 — F40 многооборотных приводов;

— типы присоединений F03 — F60 однооборотных приводов.

4.1.2 Типы присоединений приводов к арматуре в зависимости о максимальных крутящих моментов и максимальных осевых усилий приведены в таблице 1.

4.2 Присоединения типов МЧ, МК, АЧ, АК, Б, В, Г, Д многооборотных приводов

4.2.1 Присоединительные размеры многооборотных приводов для типов присоединений МЧ, МК, АЧ, АК, Б, В, Г, Д приведены в приложении А на рисунках А.1, А.3, А.5, А.7, А.9, А.11, А.13.

4.2.2 Ответные присоединения трубопроводной арматуры под многооборотные приводы для типов присоединений МЧ, МК, АЧ, АК, Б, В, Г, Д приведены в приложении А на рисунках А.2, А.4, А.6, А.8, А.10, А.12, А.14.

4.2.3 Типы присоединений МК, АК, Б, В, Г, Д выполнены в виде кулачков. Типы присоединений МЧ, АЧ выполнены с квадратными головками.

Таблица 1 — Типы присоединений приводов

Крутящие моменты и осевые усилия

Для многооборотных приводов

Для однооборотных приводов

Максимальный крутящий момент, М_{кр. max} , Н∙м

Максимальное осевое усилие, Q_max , кН

Максимальный крутящий момент, М_{кр. max} , Н∙м
