Труборез своими руками в домашних условиях

Труборез своими руками

Приобретать труборез под каждую конкретную работу не совсем экономно. Вариант изготовить устройство своими руками вполне приемлем, тем более, если имеются навыки слесаря и сварщика.

• Виды, которые можно смастерить самостоятельно, в порядке сложности
• Самодельные инструменты для резки стальных труб и не только, видео
  • Роликовый для стальных и медных труб диаметром до 40 мм
  • Цепной для изделий диаметром до 76 мм
  • Электротруборез, циркулярная пила из болгарки

Виды, которые можно смастерить самостоятельно, в порядке сложности

В бытовых условиях для получения качественного реза часто применяются роликовые труборезы. Конструкция не отличается большой сложностью и изготовить их можно самостоятельно. Большие по типоразмерам и наименованию материалов трубы обрабатываются изготовленным своими руками цепным труборезом.

Роликовый труборез Профи Fit заводской сборки. Фото Промснаб

При необходимости резки большого количества труб желательно иметь устройство с механизированным приводом, сделанное самостоятельно. Покупное, особенно хорошего качества от зарубежных фирм, стоит недешево. Здесь можно предложить в качестве электропривода болгарку и разработать на ее основе электрический труборез (циркулярную пилу). Другие виды приводов – гидравлический, пневматический и другие в домашних условиях доработать и тем более разработать невозможно или очень сложно и под силу только особо одаренным умельцам.

Самодельные инструменты для резки стальных труб и не только, видео

Представляем возможные варианты изготовления своими руками роликового, цепного и электрического труборезов.

Роликовый для стальных и медных труб диаметром до 40 мм

Автор определяет использование своей самоделки для резки стальных, медных труб диаметром до 40 мм. Для выполнения работ скомплектован необходимый материал, инструмент и оборудование:

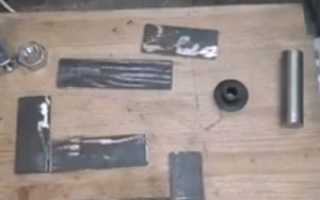

• главным элементом конструкции является режущий ролик, он покупной, так как изготавливается из специальной стали с определенным углом заточки;
• стальная полоса толщиной 5 мм, шириной 30 мм. и длиной примерно 500 мм.;
• увеличенная (высокая) гайка М12;
• стандартная гайка М12;
• стандартная гайка М16;
• стальной пруток диаметром 20 мм, длиной не менее 60 мм.;
• болт М12 с длиной резьбовой части 200 мм. на всю длину стержня;
• болгарка;
• сварочный аппарат с электродами;
• слесарные инструменты и приспособления.

Порядок работ следующий.

• В первую очередь изготавливается корпус трубореза. Он сваривается из полосок стального листа толщиной 5 мм. и шириной 30 мм., на которые заготовку порезали болгаркой.

• Корпус является несущей частью для всех элементов конструкции трубореза, поэтому сварочные швы должны обладать хорошими прочностными характеристиками. Для чего необходимо перед сваркой зачистить и подогнать свариваемые поверхности.
• Подготовить отверстие под ось вращения опорных роликов и режущего инструмента. Кстати в этом видео автор об этом элементе конструкции забыл упомянуть. Диаметр данного стального прутка должен соответствовать внутреннему диаметру режущего ролика и для унификации под этот же диаметр следует выполнить отверстие в опорных роликах.
• При изготовлении ручки, которая будет использоваться как часть прижимного устройства и рычаг для выполнения вращения трубореза, важно подобрать удобный для работы диаметр и длину. Шпилька М16 для резки труб небольшого диаметра может не пригодиться.
• Готовый труборез после покраски отличается хорошим товарным видом.

Цепной для изделий диаметром до 76 мм

Труборез позиционируется автором как устройство для обработки труб до диаметра 76 мм. Материал труб не оговаривается. Вероятно дополнительные возможности появятся после тестовых испытаний. Для изготовления трубореза понадобятся следующие материалы:

• кусок старой цепи от электрической тали;
• режущие ролики из инструментальной стали, закаленные, изготовленные промышленным способом;
• шпильки М6 в зависимости от количества звеньев цепи;
• гайки М6 в два раза большем от количества шпилек;
• две стальных полосы толщиной 10 мм, шириной 40 мм. и длиной примерно 350 мм;
• пластины толщиной 10 мм, размерами 40 х 60 мм. – 4 шт. (2 шт. – для изготовления крепления концов цепи, 2 шт. – для зажимного устройства;
• звенья цепи, которые будут использоваться как элементы силовой части конструкции трубореза;
• болт М16, длина подбирается для обеспечения нормальных условий поджатия цепи;
• гайка М16;
• пластина толщиной 2-3 мм., размером 40 х 40 мм.;
• набор крепежных изделий в виде шпилек, гаек, шайб М8, болт М10, гайка М10, шайбы под резьбу М10;
• сварочный аппарат с электродами;
• приспособление для разборки цепи, другой набор слесарного инструмента.

Для изготовления цепного трубореза необходимо выполнить следующие действия.

• Разобрать старую цепь от электрической тали на составные части: звенья и пальцы. Используется для выбивания пальцев приспособление, как его называет автор, «крокодил».
• Для обеспечения разборной цепи на концы пальцев привариваются шпильки М6. Цепь собирается в единое целое с помощью гаек и шайб М6.
• Рычаги из стальных полос оборудуются креплением для концов цепи. На концы полос привариваются пластины толщиной 10 мм размерами 40 х 60 мм. К пластинам привариваются звенья с обеспечением посадочного зазора для концов цепи. Следует отметить, что внешний вид сварочных швов оставляет большие сомнения в их достаточной прочности в процессе эксплуатации. Подготовка поверхностей к сварке (зачистка, разделка кромок, подбор режимов) оставляет желать лучшего.
• В одной из полос выполняются два отверстия диаметром 10 мм.: одно в середине, другое на конце противоположном креплению цепи;
• В другой полосе кроме отверстия в середине, изготавливается упор из остатков пластин толщиной 10 мм. с помощью сварки;
• К собранным пластинам в виде ножниц монтируется натяжное устройство, состоящее из болта М16, гайки М16 и ограничивающей движение рычагов шайбы в виде пластины.
• Концы цепи вставляются в зазоры между звеньев на концах полос и крепятся с помощью шпилек, гаек и шайб М8. Положение режущих роликов в одной режущей плоскости регулируется промежуточными шайбами.
• Вид у трубореза явно непрезентабельный, однако использование более совершенных технологических приемов может значительно улучшить внешний вид и качество конструкции. Алгоритм действий обозначен.

Электротруборез, циркулярная пила из болгарки

Устройство для резки труб на базе болгарки можно изготовить из следующих материалов и оборудования:

• болгарка, используемая для различных работ в домашнем хозяйстве;
• стальной лист толщиной 4-5 мм.;
• уголки 30, 40 мм.;
• квадратная труба 20 х 20 мм.;
• пружина растяжения-сжатия с концами для зацепов;
• крепежные изделия, среди которых есть совпадающие с резьбой на отверстиях болгарки;
• стальной пруток диаметром 10-12 мм. для оси вращения;
• сварочный аппарат с электродами.

Необходимо выполнить следующие работы.

• Изготовить из листа 4-5 мм., уголков и квадратной трубы столик для размещения обрабатываемых труб. Закрепить на нем устройство для зажатия и разворота труб при обработке.
• К столу приварить стойку, изготовленную из уголка 30 мм. В стойке предварительно выполнить отверстие диаметром 10-12 мм. для оси вращения. Приварить пластину для закрепления одного из концов пружины.
• Из уголка 40 мм. сварить трубу, которую совместить со стойкой на оси вращения.
• Сварить кронштейн из листового материала, который по форме будет подходить к посадочной поверхности болгарки. Предусмотреть на нем отверстия под крепление этого электрического привода. Выполнить отверстия для зацепа пружины.
• Кронштейн приварить к квадратной трубе из уголка 40 мм. Расположить и закрепить на кронштейне болгарку.
• Получилось достаточно компактное устройство, которому легко найти место для хранения. При необходимости оно поможет в обработке труб с ровным резом.

Труборез своими руками: перечень необходимых материалов и последовательность работ

В процессе монтажа внутренних трубопроводов любого назначения сантехнику приходится нарезать трубы на куски определенной длины.

Делается это при помощи специального инструмента – трубореза.

При небольших объемах работ некоторые мастера обходятся ножовкой, другие же изготавливают труборез своими руками.

Разновидности

Попадаются, правда, модели, рассчитанные на разные материалы, но это, скорее, исключение из общего правила. Поэтому покупать прибор следует только после того, как вы точно определились в выборе труб.

В некоторых случаях труборезами, предназначенными для резки стальных труб, режут более мягкие материалы, но при этом страдает качество реза. Например, медную трубу таким инструментом можно деформировать.

Пластиковые трубы режут роликовыми труборезами. Производительность их невысока, но срез получается идеальным. Пропиленовые трубы можно резать аккумуляторным труборезом, предназначенным именно для этого материала. Он обеспечивает высокую скорость работы, однако типоразмер труб ограничен диаметром 42 мм.

Тонкие пластиковые трубы можно резать специальными ножницами. Они недороги, работать ими просто. Но при больших объемах ножницы не годятся – быстро устают руки.

Толщина стенки

Труборезы рассчитаны на определенный диапазон толщины стенки трубы. В зависимости от данного параметра они делятся на три группы:

1. Для тяжелых нагрузок: используются при резке труб из чугуна и стали диаметром 12 дюймов и более. Труборезы данной группы оснащены надежными защелками-хомутами.
2. Для резки заготовок из тонкостенной трубы — металлопластиковой, нержавеющей, медной и латунной.

Асбоцементные и керамические канализационные трубы режут при помощи цепных труборезов. Ими можно раскроить трубы диаметром от 50 до 150 мм. Для труб больших диаметров – до 300 мм – используется инструмент с удлиненной цепью.

Конструктивные особенности

Конструктивно труборезы различаются по типу режущего узла:

• поворотные или роторные;
• с храповым механизмом;
• телескопические;
• цепные;
• с храповым механизмом;
• резцовые;
• роликовые.

Последние чаще всего используются для резки стальных труб. Режущих роликов может быть несколько — до трех. Кроме того, в конструкции предусматриваются и направляющие ролики, которые удерживают заготовку в нужном положении. Чем больше роликов, тем больший диаметр трубы может труборез разрезать.

Однороликовые модели справляются с диаметрами 15-50 мм, у трехроликовых этот диапазон расширяется до 100 мм.

Резцовый труборез представляет собой обойму с закрепленными в ней резцами – одним или двумя. Перемещение рабочего узла происходит под воздействием резьбового штока.

Действие цепных труборезов заключается в постепенном стягивании вокруг трубы цепи, оборудованной режущими роликами.

Для гибки труб водоснабжения применяется специальный станок, который называется трубогиб. Трубогиб своими руками — виды и чертежи устройства, а также инструкция по изготовлению.

Способы соединения труб из металлопластика рассмотрим тут.

Принцип действия

По принципу действия труборезы классифициуются следующим образом:

• ручные;
• электрические;
• с пневмоприводом;
• с гидроприводом.

Ручные труборезы можно отнести к бытовым инструментам. Они недороги, просты в использовании, так что каких-то особых навыков от работающего не требуется.

Электрические отличатся высокой эффективностью, не требуют чрезмерных физических усилий. Стоят они дороже ручных, так что покупать их имеет смысл только в случае масштабных работ.

Труборез своими руками

Рассмотрим, как сделать труборез для стальных и других типов труб своими руками. Самодельные приспособления для резки труб — не редкость. Умельцы изготавливают труборезы из подручных материалов, без толку валяющихся годами в гаражах. А многие приспосабливают для этой цели болгарку (труборез из болгарки своими руками), получая в итоге своего рода отрезной станок.

Высший пилотаж – изготовление плазменного трубореза. В качестве основы такой конструкции служат маховики от грузовиков, шестерни от бендикса и плазменные резаки. Но для изготовления этого монстра нужны металлообрабатывающие станки, так что в гараже его соорудить трудно.

Самодельный отрезной станок

Но есть и простейшие модели самопальных труборезов, на изготовление которых идут материалы, в избытке имеющиеся в домашней мастерской запасливого хозяина.

Изготовленный своими руками труборез вполне сносно служит для заготовки отрезков труб в небольших объемах.

Необходимые инструменты и материалы

Для изготовления прибора вам будет нужен инструмент общего назначения:

• гаечные ключи;
• тисы;
• ножовка по металлу;
• напильники и надфили;
• отвертка;
• молоток.

Исходными материалами являются:

• квадратная катанка 15х15 мм;
• болт М8;
• винты М6;
• ножовочные полотна;
• пружина;
• стальные ленты 15х4 мм.

Подготовьте и заклепки металлические диаметром 4 мм.

Последовательность работ

Работу начните с подготовки инструмента и рабочего места. После того, как вы удобно разместили все необходимое, приступайте к выполнению основных операций.

Изготовление левой части трубореза

Отрежьте кусок катанки длиной 135 мм. Нижний конец заготовки заправьте радиусом или снимите фаски и скруглите их при помощи напильника.

Затем на расстоянии 90 мм от прямого конца заготовки просверлите отверстие под прижимной болт. Диаметр отверстия – 8,2-8,5 мм.

Далее наложите на верхнюю часть заготовки полотно, отступив немного от верхней кромки, и закрепите ее при помощи прижимной планки (стальной ленты), винтов и заклепок.

Зубья полотен на правой и левой частях трубореза должны быть направлены в одну сторону.

Со стороны закругленного торца просверлите отверстие под ось. Ее можно изготовить из прутка диаметром 8 мм или найти подходящую готовую деталь.

Изготовление правой части

С правой частью придется повозиться подольше. Во-первых, ее основа, изготовленная из катанки, имеет сложную форму: со стороны рабочей части необходимо сформировать два участка длиной 40 мм, составляющие угол от 30 градусов с горизонталью и 90-120 градусов – между собой (в проекции картинка напоминает крышу домика).

Оставшийся свободным хвостовик заправьте под рукоятку.

На отогнутые участки детали прикрепите плотна – по аналогии с правой частью изделия.

В теле катанки по левой части разметьте центр резьбового отверстия, в которое будет вкручиваться прижимной болт.

Напротив отверстия левой части, предназначенного для установки оси, закрепите стальную полосу.

Длина ее должна быть таковой, чтобы расстояние от центра оси до ближайшей кромки рукоятки равнялось 30 мм.

Предварительно в полосе тоже сверлится отверстие под ось.

Сборка

Установите на место ось. Концы ее можно расклепать, только в этом случае вы получите неразъемное соединение деталей прибора.

Роль оси может сыграть пара винт-гайка. Такая конструкция позволит при необходимости разобрать труборез.

После установки оси вкрутите прижимной болт в резьбовое отверстие, расположенное в правой части конструкции.

Если есть необходимость согнуть трубу один-два раза, необязательно приобретать трубогиб. В следующей теме рассмотрим, как согнуть профильную трубу без трубогиба при помощи подручных средств.

Рекомендации по изготовлению водометов для лодок своими руками читайте в этой статье.

Видео на тему

Как сделать труборез для стальных труб своими руками

При рассмотрении особенностей труборезов следует обратить внимание на тот момент, что подобный инструмент нельзя отнести к универсальным – он может использоваться для резки стальных труб с определенными параметрами. Существуют модели, которые способы работать с различным материалом, но встречаются они достаточно редко. Качественный труборез, который способен разрезать стальную трубу большого диаметра и с существенной толщиной стенок, стоит достаточно много. Именно поэтому многие решают сделать труборез для стальных труб своими руками. Можно встретить несколько десятков чертежей, которые используют при создании самодельного устройства. Практически все самодельные варианты исполнения изготавливают под определенные условия работы: диапазон диаметра и длины трубы, твердость материала, мобильное или стационарное применение. При выборе того, по какой схеме делать самодельный труборез для стальных труб следует определиться с классификацией рассматриваемого устройства, а также особенности его выбор.

Классификация инструмента

Как ранее было отмечено, труборез для медных труб или из стали может классифицироваться по количеству различных признаков. Рассмотрим основные:

1. По механизму действия разливают ручные, электрические, гидравлические и пневматические модели. Ручной вариант исполнения, как правило, можно просто и быстро изготовить, но при покупке уже готового трубореза не требуется много средств – поэтому в некоторых случаях проще купить, чем сделать самостоятельно. Электрический используется в последнее время достаточно часто, позволяет налаживать мелкосерийное производство. Стоимость промышленного варианта исполнения очень большая, но можно самостоятельно сделать труборез из болгарки. Гидравлические и пневматические используются для резки с очень большим усилием, чаще всего встречаются в машиностроительной и другой тяжелой промышленности. Отметим, что сделать труборез с гидравликой для стальных труб своими руками достаточно сложно и дорого.
2. Классификация проводится также по тому, какой толщины стенки стальной трубы. Условно прокат делят на тонкостенные и толстенные конструкции. Самодельный труборез можно сделать для обоих. Однако для резки труб большого диаметра и с толстыми стенками требуется прилагать достаточно большое усилие. Поэтому в данном случае следует рассматривать возможность приобретения или изготовления электрических моделей.

Также отличительными качествами рассматриваемого инструмента можно назвать разновидность основного механизма, через которое передается усилие. Примером можно назвать цепные, роликовые, ротовые или поворотные механизмы.

Что следует учитывать?

Создавая труборез для металлических труб своими руками следует обратить внимание на нижеприведенные моменты:

1. Какой материла предполагается обрабатывать. Металлический прокат достаточно сложно разрезать, а для получения качественного среда следует учитывать мягкость металла: слишком мягкий (медь, алюминий) будет не срезаться, а сплющиваться, слишком (каленая сталь) может не поддаваться обработке. От типа обрабатываемого материала зависит то, из какого материала будут изготавливаться ножи, а также величина передаваемого усилия.
2. Другим важным моментом можно назвать толщину стенок. Самодельный труборез ручной можно будет использовать только для резки тонких стальных труб небольшого диаметра, электрическая модель будет передавать больше усилия, а значит толщина стенок может достигать нескольких десятков миллиметров.
3. Максимальный и минимальный диаметральный размер стальной трубы также можно назвать показателями, которые рекомендуется учитывать. Также стоит учесть приблизительную длину заготовок для создания удобного механизма их подачи к зоне резания.

3D-модель (чертеж) самодельного торцовочного станка

Вышеприведенные моменты рекомендуется учитывать при рассмотрении наиболее подходящего чертежа для того, чтобы создать самодельный труборез для медных труб или из стали, пластика и другого материала. Существуют модели, созданные из болгарки или других инструментов. В данном случае рассмотрим самодельный мобильный труборез.

Самодельная электрическая модель: инструменты и детали

Для изготовления столь достаточно сложного прибора может понадобится:

1. тисы;
2. ключи;
3. ножовка по металлу;
4. напильники;
5. молоток;
6. отвертки;
7. сверло;
8. сварка.

Исходными материалами станут:

1. болты и винты;
2. катанка с квадратным профилем 15 на 15 мм;
3. пружина;
4. несколько лент из стали;
5. заклепки;
6. ножовочное полотно.

Работа займет достаточно много времени, что нужно учесть.

Почти готовая модель самодельного инструмента

Ход выполнения работы

Свой отрезкой инструмент, в данном случае левая часть, можно сделать следующим образом:

1. Отрезаем катанку длинной 135 мм.
2. Отмеряем 90 мм и создаем отверстие для прижимного болта.
3. На верхнюю кромку накладываем полотно, которое фиксируется прижимной планкой при помощи винтов и заклепок.
4. С одной стороны просверливается отверстие, которое станет осью. В качестве оси можно использовать прут, диаметр которого 8 мм.

Далее проводится изготовление правой части, которая намного сложнее. К особенностям ее создания отнесем:

1. Со стороны рабочей части формируется участок длиной 40 мм, который имеет форму, напоминающую двускатную крышу дома.
2. Оставшаяся часть будет служить в качестве рукоятки.
3. С левой стороны катанки нужно создать отверстие, в которое будет вкручивать прижимной болт.
4. Напротив отверстия, в которое будет вставляться ось, крепится стальная полоса. Длина полосы выбирается с учетом того, чтобы образованная длина от центра оси к рукоятке составляла не менее 30 мм.

Ручной инструмент, как видно из вышеприведенной информации, состоит из основных двух частей. После их подготовки проводится сборка:

1. В проделанное осевое отверстие вставляется болт и надевается пружина, которая должна находится между левой и правой частью.
2. В качестве оси можно использовать сочетание винта и гайки. В данном случае не придется проводить сварочные работы, а при необходимости можно будет провести разбор созданного ручного инструмента.
3. Фиксация обоих сторон, при использовании пары болта и гайки, происходит за счет зажима гайки.

Подобным образом можно ответить на вопрос, как сделать труборез своими руками. К особенностям подобного самодельного варианта исполнения можно отнести то, что его можно подогнать под наиболее подходящий диапазон диаметров стальной трубы. Самостоятельно изготовление не занимает много времени и средств, созданный инструмент прослужит долгие годы.

В заключение отметим, что своими руками также можно изготовить модели, усилие в которых передается через цепную или ременную передачу от электродвигателя. Производство подобного оборудования требует наличие определенных навыков инженера и мастера.

Труборез своими руками

Самодельный ручной труборез своими руками: фото изготовления, описание и видео самоделки в действии.

Представляем Вашему вниманию очередное самодельное приспособление для резки металлических труб. С помощью этого ручного трубореза можно быстро и легко срезать трубу при этом срез будет идеально ровным.

Нам понадобятся следующие материалы:

• Труба квадратного сечения.
• Цепь от мотоцикла.
• Шпилька, болт, гайки.
• Отрезок трубы с внутренним диаметром по диаметру шпильки или чуть больше.
• Ролик от трубореза (продаётся в строительных магазинах).
• Пара пластин с отверстием (для крепления ролика).

Итак, на фото показан сам процесс изготовления самоделки.

Собираем крепление для отрезного ролика.

Вставляем собранный узел в кусок профильной трубы.

С помощью сварочного аппарата пластины привариваем к трубе.

Затем нужно к трубе приварить вот такие две детали, это нужно, чтобы цепь была на расстоянии от отрезного ролика.

Теперь нам понадобится мотоциклетная цепь.

Привариваем один конец цепи к трубе с одной стороны.

К шпильке и привариваем второй конец цепи.

Отрезок трубы по внутреннему диаметру шпильки привариваем к профильной трубе.

Всё, наш ручной труборез готов к использованию.

Испытаем приспособление, крепим в тисках трубу.

Одеваем на трубу приспособление, цепь натягиваем гайкой на шпильке.

Делаем несколько оборотов вокруг трубы.

Результат — отрезанная труба с идеально ровным срезом.

Рекомендуем посмотреть видео, где автор показывает процесс изготовления ручного трубореза, а также его испытания.

Как сделать труборез для медных и стальных труб своими руками

Самостоятельный ремонт или монтаж нового трубопровода потребуют наличия разнообразного инструмента, в том числе трубореза.

Устройство режет трубы ровно, не оставляет заусеницы, опилки не попадают внутрь.

Не стоит забывать про трудозатраты и скорость проведения операции. Поэтому ножовку по металлу не рассматриваем – долго, неровный срез, требует много усилий.

Купить или сделать самому

На рынке можно найти большое количество моделей разных по принципу действия, конструкции, возможности резать трубы с разной толщиной стенок.

• труборезы ручные для стальных труб,
• электрические (какой купить для стальных труб, написано здесь),
• гидравлические,
• пневматические устройства,

которые способны резать, как тонкие трубы, так и изделия от 12 дюймов в диаметре.

ВНИМАНИЕ!
Производители выпускают почти универсальные модели и устройства, рассчитанные на работу с трубами определенных размеров.

Перед покупкой трубореза определитесь с диаметром трубопровода.

Другой вариант – сделать девайс для резки труб, самостоятельно.

Вспомните, наши отцы и деды нарезали трубы без высокотехнологичных устройств.

Особых секретов в изготовлении нет, достаточно ознакомиться с нужной информацией.

А что вы знаете про предохранительную арматуру для трубопроводов? Классификация регулирующих, запорных и других устройств, устанавливаемых на магистралях водо- и теплоснабжения, приведена в полезной статье.

Как выбрать и установить своими руками компрессор для септика, написано на этой странице.

Ручные турбины

Турбина – простое в работе, универсальное ручное устройство. Небольшие на вид модели разрежут природный камень, кафельную плитку, бетон или лист стали.

Трубные изделия диаметром 40-50 миллиметров режутся болгаркой, ровно, без заусениц.

Существенным недостатком считают отсутствие специального упора для осуществления реза под прямым углом.

Не каждый человек удержит устройство, точно, под 90 градусов к трубе.

ВАЖНО!
Безопасная и точная резка возможна после фиксации трубы, например, при обвязке канализационной насосной станции (принцип работы описан здесь), струбциной.

Простые модели

Такие устройства представляют собой систему из нескольких валиков.

Один является режущим элементом, а два других, фиксируют положением ножа, относительно, к трубе.

Использовать такой труборез, не сложно. Для этого нужно:

• установить нож на место реза;
• зажать трубу струбциной так, чтобы можно было вращать с небольшим усилием;
• сделать круговое движение труборезом;
• сильнее зажать струбцину и сделать еще один рез;
• действия повторить до тех пор, пока не отрежете трубу так, чтобы можно было легко приварить стальной отвод на 90 градусов (длину узнайте здесь).

К достоинствам устройства относят возможность сделать перпендикулярный рез, ровные края без заусениц.

На отрезание одного куска потребуется много времени.

Другим недостатком считается завальцовывание краев (для торцевания полипропиленовых труб своими руками используется шейвер — описание здесь), что снижает проходимость.

А что вам известно про монтаж металлопластиковых труб? Инструкцию по проведению работ при прокладке трубопроводов прочитайте в полезной статье.

Как почистить выгребную яму в частном доме, прочитайте здесь.

Газовые резаки

Устройства газовой сварки работают на смеси кислорода и ацетилена или пропана. Горящая газовая смесь разогревает место отреза, затем открывают кран с кислородом.

Поток газа в центре высокотемпературной области выдувает расплавившийся металл.

Из достоинств отмечают:

• возможность резать трубы с любой толщиной стенки в любых погодных условиях.

[note]Этот плюс может сойти на нет из-за неровности места отреза. Расплавленный металл образует подтеки шлака.[/note]

Отсутствие тремора присуще только сварщикам с многолетним опытом.

Автоматизация резки

Представьте ручной труборез, где к валам приделан не режущий элемент, а газовая горелка.

Такое устройство совмещает достоинства обоих устройств, частично, устраняя недостатки.

Перед нами установка для термического отрезания труб.

Конструктивно устройство выглядит тележкой, движущейся по внешней поверхности трубы (диаметры для водопровода указаны здесь).

Пламя горелки направлено, перпендикулярно, продольной оси. Направляющим элементом конструкции является хомут.

Для начала работы, необходимо, закрепить устройство на трубном изделии и запустить газовый резак.

Отрегулировав подачу газовой смеси режут трубы любой толщины.

Максимально, возможный диаметр ограничивается длиной хомутов. Производители выпускают модели, способные отрезать трубы больше метра в диаметре.

Ограничений по толщине стенки не существует.

Какую толщину устанавливает ГОСТ для трубы (размеры толстостенных, бесшовных узнайте здесь), того или иного назначения, такую и разрежет термическое устройство.

В российских стандартах для горячедеформированных бесшовных труб устанавливается максимум толщины в 75 миллиметров.

Аппарат термической резки легко разрежет такое трубное изделие.

Рассмотрим характеристики на примере отечественной модели Орбита БМ:

• две горелки;
• скорость движения горелки 100-120 миллиметров в минуту;
• величина отклонения 1 миллиметр на оборот для изделий диаметром до 1000 миллиметров;
• расход ацетилена или пропана – 0,4-0,55 кубических метра в час, кислорода – до 12 кубометров;
• мощность электродвигателя тележки – 110 ватт;
• габариты: 34,4х51,8х47,7 сантиметра;
• полный вес 105 килограмм.

Производитель предусмотрел выпуск, как электрической, так и ручной модели устройства.

Ручной вариант весит, чуть больше, 30 килограмм, используется одна горелка, возможно применение природного газа.

Самодельный инструмент

Для изготовления устройства своими руками, необходимы следующие материалы:

• катанка квадратной формы, длина стороны 1,5 сантиметра;
• десяток болтов М8, М6;
• пружина;
• стальная лента размером 1,5х0,4 сантиметра;
• набор заклепок толщиной 0,4 сантиметра.

Последовательно, выполняем следующие шаги:

1. подготавливаем необходимые инструменты;
2. шлифуем кромки элементов, из которых будет состоять труборез;
3. обрабатываем хвостовую часть катанки в виде рукояти;
4. делаем загиб на угол 90-120 градусов;
5. закрепляем пружину болтом.

Для работы с таким агрегатом нужна сноровка, которая появится после нескольких отрезов.

Берем фрагменты полотен 3-4 сантиметров длиной и зажимаем двумя болтами M6.

Зубья на полотнах должны смотреть в одном направлении.

Труборез надевается на трубу и прижимается болтом M8.

По мере вращения устройства, немного доворачивают болт, прижимающий режущую кромку.

Каждый виток должен погружать зубья полотна на 0,5 миллиметра в конструкцию.

В заключение

Выбор модели трубореза зависит, в первую очередь, от количества и диаметра используемых труб.

Самостоятельно изготовленное устройство:

• не потребует больших затрат,
• легко эксплуатируется,
• всегда под рукой.

[note]Купить труборез или сделать своими руками – решаете только вы. Перед покупкой внимательно изучите характеристики устройства.[/note]

Посмотрите видео про самодельный цепной труборез, который снят во время резки трубы в ходе ремонта отопления в квартире.

• ← Ручные труборезы для резки стальных, медных и пластиковых труб своими руками
• Монтаж пластиковой канализации в частном доме или квартире своими руками →

One thought on “ Как сделать труборез для медных и стальных труб своими руками ”

Дельный совет для тех, кто с руками. Хотелось бы увидеть побольше самоделок, которые облегчают жизнь
