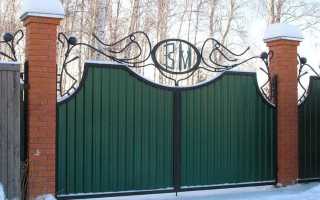

Ворота из профильной трубы и профлиста

Ворота из профнастила своими руками: 70 фото и идей

К хорошему и надежному забору вокруг участка нужны такие же ворота. Из всего разнообразия материалов проще всего работать с профнастилом, ведь кроме него тебе понадобится всего лишь несколько труб, фурнитура и крепежи. Тем более, ты точно справишься своими руками. Рассказываем подробнее!

Преимущества и недостатки ворот из профнастила

Легкий профнастил не требует мощной опоры и с ним проще работать. Из него можно делать любые формы, очертания и конфигурации с помощью обычных ножниц по металлу. По цене такие ворота обойдутся дешевле большинства аналогов, но при этом они могут быть любых цветов и фактур.

Профнастил не нуждается в сложном уходе, регулярной обработке или окрашивании. Средний срок службы – около 25 лет, а поврежденный фрагмент легко заменить на новый. За счет разнообразия профнастил легко сочетается с другими строительными и отделочными материалами.

Но металл довольно тонкий, так что воротами нужно будет аккуратно пользоваться и избегать механических повреждений. Явно страдает шумопоглощение, особенно – в дождливые и ветренные дни. Резать профнастил нужно очень осторожно, чтобы не повредить защитный слой по срезу.

Как выбрать профнастил

По предназначению классифицируют несущий, стеновой и несуще-стеновой профнастил, от чего напрямую зависят нагрузки, которые он выдерживает. Высота волны несущего листа может доходить до 13 см, и такие ворота будут самыми прочными и долговечными. Но и обойдутся они дороже, чем стеновой профнастил с высотой волны до 2 см.

Если ты предпочитаешь стеновые или несуще-стеновые листы, выбирай марки толщиной от 1,7 см. Кроме них подойдет металлополимерный профнастил категорий МП-А или МП-В. Есть еще марка МП-R, но она используется для обустройства кровли.

Обрати внимание на тип покрытия: противокоррозионный алюцинк или разноцветный акрил. При электролитическом цинковании защитный слой получается слишком тонким и его легко повредить. Из полимерных покрытий это тонкий, но практичный полиэстер, стойкий к температурам и повреждениям пластизол, долговечный текстурный пурал или самый надежный, но самый дорогой поливинилденфторид.

Размеры ворот из профнастила

Стандартная ширина проема – 4-4,5 м при высоте в 2,2-2,5 м. Для удобства нарезки округляй значения с учетом ширины листов профнастила. Чтобы просчитать ширину точнее, добавь к общей ширине автомобиля метр для маневра. Если нужно варьировать параметры – заказывай профнастил индивидуально по своим замерам.

Оставь зазор снизу шириной 15-30 см, иначе первой же снежной зимой пользоваться воротами будет невозможно. После расчетов обязательно сделай чертеж со всеми отметками для калитки, петель, замка и других узлов. Это нужно, чтобы точно просчитать все расстояния, и чтобы каркас при сварке идеально сошелся.

Монтаж ворот из профнастила

Для начала мы расскажем тебе про простые распашные ворота. Эта конструкция самая понятная, в ней нет сложных узлов и практически невозможно ошибиться. Идеальный выбор для новичков!

Каркас для ворот из профнастила

Для каркаса возьми трубы и профили сечением 4х4, 6х2, 6х4 или 6х6 см и пару труб 2х2 см для внутренних перемычек. Обязательно прогрунтуй все профили противокоррозионной грунтовкой. В углубление примерно на треть высоты опоры засыпь щебневую подушку и вставь опору строго вертикально. Забетонируй ее и накрой сверху защитной накладкой от влаги.

Нарежь трубы под углом, чтобы стыки аккуратно и легко заваривались, а потом на них не скапливалась вода. Зачисть все элементы от ржавчины и грязи, постоянно контролируй уровень, а потом еще отдельно зачисть сварные швы. В конце каркас можно покрасить специальной противокоррозионной краской для металла.

Укрепление каркаса

Для укрепления конструкции навариваются металлические уголки для жесткости. Для узких створок и калиток до полутора метров подойдут готовые сплошные «косынки», а для более широких нужна диагональная перемычка из трубы меньшего диаметра. Для предотвращения парусности от ветра устанавливаются перемычки и ребра жесткости.

Монтаж петель

Для легких створок хватит двух петель, но для усиленных рекомендуем устанавливать по три. Они сначала привариваются к опорным стойкам, а уже потом – к каркасу. Обязательно учитывай, как должна открываться створка, чтобы понять, как именно приварить петли: встык к опоре или накладкой.

Обшивка профнастилом

Волнистая структура профлиста удобна для монтажа: к каркасу прикручивай листы через нижние волны, а между собой соединяй по верхним. Используй только основную опору и не прикручивай ничего к усилительным перемычкам. Лучше возьми специальные заклепки – они аккуратнее и не так заметны, но саморезы тоже подойдут.

Установка замка

Для навесного замка еще во время обшивки привари к каркасу петли. Врезной врезается непосредственно в трубу, поэтому он самый незаметный. Накладной монтируется на раму или дополнительно наваренный металлический лист.

Чтобы надежнее зафиксировать полотно и снять нагрузку с одного замка, нужны нижние фиксаторы, которые уходят в землю. Изнутри устанавливаются защелки или засовы.

Автоматика для ворот

Для дистанционного управления нужен электропривод, вместе с которым можно установить сигнализацию и камеру. Удобнее всего с откатными и подъемно-поворотными, ведь если ворота раздвижные, придется устанавливать два привода и синхронизировать работу створок. Самые непрактичные и не особо применимые в быту – распашные автоматизированные ворота.

Ворота из профнастила своими руками – фото и идеи

Механизм открытия створок не ограничивается распашными и может быть разным. Предлагаем несколько альтернативных вариантов, отличающихся сложностью и габаритами.

Ворота с калиткой

Прорежь калитку посреди целой створки – тогда ее не нужно укреплять и она сама усилит каркас. Если нужно сместить калитку в сторону, смещай ее к опоре, но не ко внутреннему краю. А если не хочешь резать – сделай ее отдельной зауженной створкой, а вторую расширенную укрепи ребрами жесткости.

Ворота и калитка из профнастила

После возведения забора пришло время устанавливать ворота и калитку. Как правильно и легко установить ворота он опишет в этой статье, а калитка собирается аналогично воротам.

Прежде всего, на петли, закреплённых на столбах, 10delta надел заранее подготовленные левую и правую стойки ворот. Между стойками ворот и столбами он установил прокладки и прижал их друг к другу струбцинами. Затем измерил расстояние между верхними стойками ворот, отрезал трубу под этот размер и прихватил её сваркой. То же самое он проделал и с нижней трубой.

На следующем этапе он нашёл центр верхней и нижней горизонтальных труб, отступил от него в обе стороны по 3 мм. Затем замерил расстояние между верхней и нижней трубами, ворот и отрезал по этому размеру две трубы, которые установил в середине ворот на отмеченном расстоянии в вертикальном положении, отделяя, таким образом, две половинки ворот.

Потом в нижней части ворот он приварил горизонтальные трубы для установки высечки. И, наконец, завершил каркас трубами в центре половинок ворот. По центральной линии ворот, снизу и сверху он сделал сквозные прорезы, болгаркой разделяя ворота на две половинки.

После этого при помощи друзей он снял две половинки ворот, уложил на горизонтальную поверхность и капитально проварил и обработал все швы, срезал излишки труб. Готовые рамы 10delta прокрасил краской. После того как краска подсохла он установил внутреннее обрамление, прикрепляя предварительно покрашенные трубы саморезами по металлу. Теми же саморезами прикрепил металлическую полосу на одну из створок ворот (для того, что бы закрыть щель между створками). После всех этих операций он прокрасил створки ворот второй раз.

Читать еще: Трубы нержавеющие aisi 304 бесшовные сортамент

Затем он порезал профнастил необходимого размера и закрепил его со стороны ворот алюминиевыми заклёпками 4,0х6мм, а высечку заклёпками 4.8х10мм не забывая прокладывать шайбы.

Засовы

Для ворот 10delta хотел приобрести готовые засовы, но не нашёл ничего подходящего и решил сделать их сам. Для этого он отрезал 3 куска нужного размера от полосы шириной 4 и толщиной 3 мм, а из остатков трубок сделал направляющие. Изготовил штырь, вставил его в направляющие и приварил их к металлическим полосам.

Собранную конструкцию он покрасил и повесил сохнуть. После того как краска подсохла, он прикрепил сделанные засовы к воротам. Затем позвал друзей и повесил ворота. С помощью бура сделал отверстия на глубину полуметра вставил туда трубы, в которые будут входить засовы и забетонировал их. И в завершение он повесил почтовый ящик на забор у входа.

Смета на постройку забора

Труба квадратная 20х20/2мм (для внутреннего обрамления ворот и калитки) – 42,3 п/м – 1846 руб.;
Труба квадратная 60х60/2 мм (для столбов забора) – 51 п/м – 6050 руб;
Труба квадратная 40х40/2 мм (для каркаса ворот и калитки) – 42,3 п/м – 3841 руб.;
Труба квадратная 80х80/2,5 мм (для столбов ворот и калитки) – 11 п/м – 2638 руб.;
Труба квадратная 15х15/1,5 мм (для «антизаглядывателей») – 9 п/м – 360 руб.;
Труба квадратная 30х30/2 мм (для горизонтальных перекладин) – 125,6 п/м – 7410 руб.;
Профнастил типа С-8/2000х1200х0,5 мм (для забора со стороны соседей, алюцинковый) – 18 шт. – 7733 руб.;
Профнастил типа С-8/2000х1200х0,5 мм (для фасада, шоколадного цвета RAL8017) – 24 шт. – 12557 руб.;
Полоса метал. 40х4 (для створок ворот и калитки) – 6 м – 240 руб.;
Высечка 240х1996х3 мм (для продухов в заборе) – 25 шт. – 2650 руб.;
Доборные элементы (отливы, уголки) – 2284 руб.
Доставка (всего) – 1000 руб.;
Петли на ворота (4 шт) и на калитку (2 шт), а это ещё 1000 руб.
Рубероид – 3 рулона – 615 руб.;
Доски (для опалубки) – 300 руб.;
Саморезы по металлу 39х4 мм – 300 штук – 100 руб.;
Кровельные саморезы 4,8х19мм (RAL8017 и оцинкованные) – 750 шт. – 1050 руб.;
Заклёпки алюминиевые 4,8х8 мм – 2 уп. х 50 шт. – 50 руб.;
Заклёпки алюминиевые 4х6 мм – 4 уп. х 50 шт. – 100 руб.;
Электроды (диам. 2-3 мм) – 5 пачек – 300 руб.;
Цемент М500 (7 мешков по 50 кг) – 1800 руб.;
Штыри с резьбой (для стяжки щитов опалубки) – 120 руб.;
Бур с двумя резцами – 1 шт. – 1300 руб.;
Тачка двухколёсная с глубоким поддоном – 1 шт. – 2200 руб.;
Лазерный построитель плоскостей (Robotoolz)– 1 шт. – 6000 руб.;
Водяной уровень – 1 шт. – 50 руб.;
Заклёпочник с поворотной головкой и насадками – 1 шт. – 230 руб.;
Щебень — (ЗИЛ «с верхом») — 3800 руб.;
Песок – (ЗИЛ «с верхом») — 2200 руб.;

Итого: 69924 рубля

После завершения работ забор из профнастила пережил два шторма и ничуть не пострадал

Как сделать ворота из профлиста своими руками

Как изготовить непосредственно своими руками ворота из профлиста разных типов? О чем следует знать, производя расчеты при подготовке чертежа? Подробно об этом рассказывает настоящая статья.

Ворота из профлиста относительно нетрудно собрать и установить своими руками. Именно потому данный материал пользуется все большей популярностью. Достоинство его неоспоримо. Он, в частности:

легок;
дешев;
износостоек;
прост в обработке.

Ворота, собранные из профлиста, выгодно отличаются от тех, что изготавливаются путем ковки или другими методами. Причем по крепости они не уступают самым дорогим вариантам, а во многом и превосходят их.

Различаются они, прежде всего, методов открывания. Бывают:

гаражные (поворотно-подъемные);
раздвижные;
откатные;
распашные.

В настоящей статье мы рассмотрим два последних варианта.

Распашные ворота из профлиста – специфика

Этот тип считается классическим. В целом конструкция состоит из следующих элементов:

вертикальные стойки;
створки;
калитки.

По желанию из профлиста изготавливают ворота и с элементами декора (обычно это ковка). Здесь необходимо учитывать одну особенность – изделия с такими украшениями гораздо тяжелее более простых вариантов.

Откатные ворота из профлиста

Сдвижные разновидности имеют большую функциональность, ведь им для раскрытия не требуется много места. Этот вариант идеально подойдет для небольших дворов или тесных проездов.

Раздвижные ворота из профлиста, сделанные непосредственно своими руками, потребуются тем, кто часто выезжает за пределы своего участка. Их главное преимущество – отсутствие верхних направляющих, что дает возможность проезжать и очень высоким машинам. Причем в зимний период их владельцу не понадобится очищать большое пространство для того, чтобы распахнуть створки.

Откатные ворота с калиткой (или без нее) обычно снабжают электрическим приводом, поскольку вручную одну большую створку отодвигать не слишком удобно.

Есть, впрочем, у данной системы и ряд недостатков:

в фундамент необходимо закладывать арматуру;
придется купить немало дополнительных и довольно дорогих комплектующих;
изготовление и в равной степени установка откатных ворот повлечет большие траты.

Распашные ворота из профлиста – сооружаем своими руками

В первую очередь необходимо подготовить:

чертежи;
план-схему с привязкой к местности;
инструменты;
материалы.

Делая расчет, помните, чем уже подъезд к дому, тем шире следует делать проем. Вообще же работая над эскизом, учитывайте, какой именно тип транспорта будет въезжать во двор.

Наиболее оптимальные габариты выглядят так:

длина обеих створок не больше 4-х метров;
высота до 2-х.

Для того чтобы изготовить ворота по этим размерам самостоятельно, запаситесь следующим:

два подходящих по размеру куска профильной трубы с учетом погружения в фундамент (сечение минимум – 100×100 мм, толщина стенки – не меньше 4 мм);
материал на внешний каркас ворот (также квадратная труба 40 на 25 мм);
уголок для распорок 20 на 20 мм;
собственно профнастил;
саморезы к нему;
бетонный раствор;
антикоррозийная грунтовка и краска;
ножницы для металла;
электросварка;
шуруповерт;
болгарка;
лобзик;
дрель;
ватерпас;
рулетка;
штыковая и совковая лопаты.

Если вы намерены делать ворота с элементами ковки, приобретите также и их (готовые продаются в строительных магазинах).

Петли привариваем сразу к столбам для ворот, если они уже установлены вместе с оградой. В противном случае работы по монтажу опор следует провести в таком порядке:

квадратные трубы грунтуют и красят в два слоя;
по краям ворот роют ямы под фундамент (не менее 1 мера глубиной);
на дно насыпать слой щебня с песком;
опоры установить вертикально и закрепить арматурою непосредственно в ямке и сверху;
залить бетон;
оставить его до первичного схватывания (15 суток).

В этом случае петли приваривают лишь после застывания раствора.

Каркас самих ворот собирают на ровной площадке. Порядок действий следующий:

квадратную трубку разделывают по размерам;
ее торцы болгаркой обрезают под 45 градусов;
раму собирают и прихватывают сваркой;
измеряя диагонали, проверяют правильность углов;
дефекты устраняют и затем производят окончательную сварку;
внутри каркаса по углам устанавливают косые распорки;
затем фиксируют 2 поперечины для дополнительной жесткости;
швы шлифуют болгаркой;
раму окрашивают.

Обшивка делается только после полного высыхания декоративного слоя. Как вариант – монтируют листы металла уже после установки створок на петли. Саморезы в профнастил закручиваются только в местах его прилегания к основе. На метр квадратный достаточно 6 точек фиксации.

Читать еще: Минимальный радиус гиба профильной трубы

Как видим, делать распашные ворота непосредственно из профнастила не так уж и сложно.

Откатные ворота

После подготовки чертежа необходимо запастись следующим:

направляющая балка (ее длина составляет 1,6 от общей ширины проема, толщина подбирается под вес створки);
2 роликовые каретки;
нижний и верхний уловители, а также специальная плата (препятствуют раскачиванию конструкции);
концевой ролик, делающий движение ворот бесшумным и снижающим нагрузку в открытом состоянии.

Размеры определяются так:

ширина полотна (вместе с противовесом) – умножаем проем на 1,6;
высота ворот не больше 200 см (желательно чтобы они выступали над забором на 100 мм);
длина одного противовеса – габарит проема множится на 0,5.

Глубина фундамента составляет 1 метр. Металлический швеллер в положении лежа закрепляют в траншее. Затем производят заливку раствора.

Каркас для ворот сооружают из трубок размером 60 на 30 мм. На удерживающие перемычки используют 40 на 20 мм. Материал разрезают так же, как рассказывалось ранее. Сварка производится в обычном порядке.

устанавливаем внутренние распорки (обрешетку);
обшиваем конструкцию профнастилом;
закрепляем ролики и уловители;
ставим ворота на место и проверяем их работоспособность.

Ворота из профнастила своими руками

Подробнее про откатные и распашные ворота. О монтаже ворот откатного и распашного типа.

Ворота из профнастила своими руками — это один из самых популярных вариантов обустройства въезда на участок. Причины высокого спроса таких ворот: доступность, практичность, надежность, долговечность. При этом ворота из профнастила с калиткой выглядят красиво и аккуратно, закрывают частную территорию от чужих глаз, защищают от уличного шума.

По типу конструкции ворота из профлиста бывают откатными и распашными. Прежде чем выбрать, какие ворота для дачи лучше, нужно узнать о характеристиках, плюсах и минусах каждой конструкции.

Распашные ворота из профнастила

Это ворота, состоящие из двух створок, которые распахиваются наружу или внутрь огороженного участка. Такие ворота устанавливают на садовых и дачных участках, территориях складских помещений. В зависимости от конфигурации забора и размера проема ворота делают с отдельностоящей или с врезной калиткой.

Преимущества распашных ворот:

Надежность. Простая и надежная конструкция безотказно работает в течение десятков лет в любом климате. Чтобы петли не ржавели, достаточно регулярно смазывать их солидолом, силиконовой аэрозольной или графитной смазкой.
Отсутствие ограничений по размеру проема. Высота ворот может быть любой, максимальная ширина может достигать 9 м. Однако здесь нужно, чтобы при открывании и закрывании створок, они не встречали препятствий на пути своего движения. Чаще всего распашные ворота для частного дома или дачи делают высотой до 3,5 м и шириной до 4,5 м.
Возможность установки автоматики. Монтаж автоматического привода сделает ворота более удобными в эксплуатации. Чтобы открыть или закрыть ворота не нужно выходить из машины, достаточно нажать на кнопку пульта.
Большой выбор вариантов дизайна. Полотно делают сплошным, с ажурными вставками или проектируют кованые ворота с профлистом.
Доступность. Распашные ворота обойдутся дешевле, чем раздвижные. Общая стоимость зависит от высоты и сечения столбов, размеров створок, наличия автоматики.

Ворота с распашными створками требуют много места для открывания. Например, каждая створка шириной 3 м «украдет» с прилегающей территории по 30 м2.
Сплошное полотно имеет высокую парусность. При значительной ветровой нагрузке трехметровую створку трудно сдвинуть с места, а шквальный ветер и вовсе может сорвать ее с петель.
Нужно постоянно контролировать состояние опор и петель, чтобы исключить провисание створок. Особенно это касается широких тяжелых ворот.

Откатные ворота из профлиста

Ворота откатного типа представляют собой рамную конструкцию с одной створкой, которая сдвигается в одну сторону параллельно забору, открывая проем на всю ширину. При небольшой ширине проема можно сделать откатные ворота с встроенной калиткой. Раздвижные ворота универсальны — они подходят для частных домов, дачных участков, складов, магазинов, объектов промышленного назначения.

Раздвижные ворота бывают:

Подвесными. Полотно движется с помощью роликовых тележек по горизонтальной направляющей балке, которая располагается на высоте 3,5-5 м. Во время открывания и закрывания ворот створка не соприкасается с наземными элементами и покрытием. Вопрос с ограничением пропускной способности ворот по высоте транспорта решается монтажом съемной направляющей балки.
Рельсовыми. По ходу движения воротной створки на земле устанавливается рельс заподлицо с покрытием. Створка «ходит» по рельсу на роликах, которые закреплены в ее нижней части. За счет опоры полотно даже большой ширины не провисает, поэтому такие ворота могут иметь ширину до 15 м. Единственный минус такой конструкции — это необходимость постоянно поддерживать чистоту рельса, убирать с него листья и грязь, не допускать его обледенения.
Консольными. Основу конструкции составляет направляющая балка, расположенная в нижней части полотна. Створка движется по направляющей с помощью роликов. Чтобы уравновесить вес створки, балку делают длиннее ширины проема в 1,5 раза. Консольные ворота не ограничивают высоту въезжающего на участок транспорта. Так как они не контактируют с наземными элементами, под ними не нужно постоянно убирать листву и снег.

Размеры раздвижных ворот ограничиваются возможностями консольных механизмов. Максимальный вес одной створки не должен превышать 1500 кг. Откатные ворота для широкого проема будут состоять из двух полотен, которые двигаются навстречу друг другу. Возможные варианты управления такими воротами — синхронное движение створок или установка независимого автоматического блока на каждую створку.

Плюсы раздвижных ворот:

Надежность и прочность конструкции. Ворота с откатными створками обладают устойчивостью к механической деформации и ветровой нагрузке. Роликовые и рельсовые механизмы безотказно работают в течение нескольких десятков лет без ремонта и замены.
Экономия пространства. Раздвижные ворота занимают минимум места, не требуют пространства при открывании и закрывании. Однако нужно учитывать то, что для сдвигания полотна вбок место рядом с забором должно быть свободным.
Возможно автоматизации. На откатные ворота при желании можно установить автоматику. Установка электропривода сделает откатные ворота еще более удобными. Плюс к этому автоматический привод выполняет функции запора, поэтому на автоматических воротах не нужно устанавливать замок.
Безопасность. В открытом положении створка не заслоняет обзор водителю, когда он выезжает за двор. Это особенно актуально, если выезд со двора выходит сразу на проезжую часть.
Разнообразие вариантов дизайна. Очень красиво смотрятся ворота из профнастила с элементами ковки — цветами, листьями, виноградной лозой, монастырской вязью, декоративными накладками, волютами, кольцами, плоскими завитками и пространственными спиралями, пиками, корзинками, чеканными полосами.

К недостатки откатных ворот можно отнести трудоемкость и сложность монтажа, из-за чего монтаж конструкции обойдется минимум на 20% дороже, чем установка распашных ворот. Но если сделать всю работу самому, то можно сэкономить.

Установка распашных ворот из профнастила

Конструкция распашных ворот для дачи или загородного дома состоит из опорных столбов, двух рам для створок, полотна. Для столбов берут квадратную профтрубу 60х60 мм или 80х80 мм, для каркаса — прямоугольную трубу 40х20 мм. Для наполнения створок используют такой же профлист, что и для забора.— С8, С10, С18 с оцинковкой или с полимерным покрытием, толщиной 0,45-0,5 мм. Перед тем, как сделать ворота из профлиста, нужно нарисовать чертеж и рассчитать количество материала.

Последовательность установки распашных ворот своими руками:

Подготовка. Проем размечают, бурят две скважины для установки опорных столбов.
Монтаж опор. В подготовленные ямы опускают столбы, выставляют их строго по центру ямы, проверяют вертикальность уровнем или отвесом, после чего яму заливают бетонным раствором.
Изготовление рам. Элементы для изготовления каркаса раскладывают на ровной поверхности, прихватывают по углам рамы сваркой, усиливают прямоугольный каркас перемычками, прихватывают сваркой. Затем проверяют точность размеров и ровность конструкции, после чего детали каркаса окончательно сваривают между собой, хорошо проваривая швы.
Монтаж запирающего устройства. К каркасу ворот приваривают задвижку типа «Гусь», в нижней части полотна приваривают трубки для стопоров.
Монтаж петель. На установленные столбы приваривают петли, их ответные части привариваются на вертикальных частях рамы с внешней стороны.
Защита от коррозии. Сварные швы зачищают, каркас и столбы покрывают грунтовкой по металлу, красят.
Нарезка профлиста. Листы размечают, делают засечки с двух сторон, с помощью линейки или правила проводят через них прямую линию. Несколько раз сгибают-разгибают по линии, после чего аккуратно разрезают по сгибу. Листы должны быть чуть меньшего размера, чем каркас — примерно на 2-3 мм.
Наполнение секций. Подготовленные листы укладывают на каркас створок и крепят к раме на саморезы. Готовые створки навешивают на столбы.

Читать еще: Труба ВГП что это такое?

Монтаж откатных ворот

Рассмотрим монтаж самых популярных раздвижных ворот — консольных. Створка опирается на две роликовых опоры, вынесенные за проем. Сами ролики заводятся внутрь направляющей, расположенной в нижней части створки. Каретки располагаются на максимально большом расстоянии друг от друга, что позволяет им удерживать полотно на весу. Из-за этого ширина ворот будет больше проема в 1,5 раза, поэтому вдоль забора должно быть свободное место для отката полотна.

Для сборки и установки откатных ворот потребуются:

для столбов — трубы с квадратным сечением 100х100 мм;
для силового каркаса — прямоугольные трубы 60х30 мм;
в качестве направляющей балки — стальной рельс;
ролики с каретками, ловители;
для наполнения створки — профнастил, саморезы по металлу;
для заливки фундамента — арматура, цемент, песок, щебень.

Кроме материалов потребуется подготовить инструменты — сварочный аппарат, дрель, шуруповерт, болгарку, ножницы по металлу, уровень, лопату. Перед началом монтажа нужно начертить подробную схему. Это упростит расчет материалов и поможет избежать ошибок при монтаже.

Очередность монтажных работ:

Фундамент. По ходу движения створки наполовину ширины проема роют траншею глубиной 1,5 м и шириной 0,3-0,4 м. На дне устраивают песчаную подушку толщиной 10 см. На рельс наваривают арматуру с горизонтальной обвязкой. Закладную опускают в траншею, выравнивают по горизонтали и по нулевому уровню, фиксируют распорками, траншею заливают бетоном.
Установка опор. С помощью ямобура делают скважины глубиной 1,2 м для установки столбов, на их дно насыпают песок. Затем в скважины устанавливают опорные столбы и бетонируют.
Сварка рамы. Каркас створки должен иметь идеальную геометрию, иначе ворота будут заедать и плохо двигаться. На ровной поверхности собирают и сваривают несущий каркас с противовесом, усиливают каркас ребрами жесткости. Прямые углы проверяют угольником, плоскостность каркаса — пузырьковым уровнем.
Монтаж направляющей. Профиль выставляют горизонтально на ровную поверхность, сверху, точно посередине, устанавливают готовый каркас рамы и приваривают его к направляющей.
Установка ворот. На закладную стоят роликовые каретки, таким образом, чтобы они находились на максимальном расстоянии друг от друга в рамках противовеса. Затем их пятки приваривают к закладной и накатывают на них каркас створки.
Наполнение створки. Профлист крепят на саморезы с нахлестом в одну волну, последний лист обрезают ножницами до нужного размера.

Ворота из профнастила – как сделать своими руками красивые ворота (95 фото)

Без специально оборудованного въезда для автомобиля сейчас не обойдется ни один приусадебный участок. Ворота могут быть сделаны из различных материалов от дерева до металла, но самым бюджетным, надежным и доступным считается изделие из профнастила.

Сделать ворота из профнастила своими руками несложно, если следовать определенному алгоритму и иметь минимальный набор инструментов и материалов.

Шаг 1 – Определяемся с видом и формой

Самостоятельное изготовление всегда имеет неоспоримое преимущество – возможность сделать максимально подходящее под имеющиеся условия изделие. Перед тем, как рисовать, вычислять и искать материалы следует подобрать место для будущих ворот, изучить грунт, продумать дизайн и форму.

Конструкция ворот из профнастила может быть нескольких видов:

Откатные (со специальным механизмом) и распашные;
С перемычками, расположенными по диагонали, горизонтально, вертикально и крест-накрест;
Со встроенной и отдельно расположенной калиткой;
С одной или двумя створками;
Со стационарной рамой (наличие верхней перекладины) и без нее.

Шаг 2 – Высчитываем размеры

Величина будущих ворот рассчитываются исходя из параметров имеющегося участка, забора и автомобиля. Ширина – сумма ширины машины от зеркала до зеркала и метра, а также расстояния для размещения опор (два со встроенной, три с отдельно стоящей калиткой) и крепления фурнитуры. Оптимальными считаются расчеты: 4,5 метра для ворот и 1,2 метра для калитки.

Высота определяется листом профнастила, который обычно в длину достигает 2,2-2,5 метра. Если планируется оформление ворот козырьком, орнаментом, то учитывается и их размер.

Шаг 3 – Делаем чертеж

Схема распашных ворот должна включать многие параметры:

Общую ширину проема для ворот;
Ширину каждой створки;
Количество, размеры опор, а также глубину их закапывания в грунт;
Расположение калитки, если она планируется в или рядом;
Место петель, шпингалета, ручек или засова;
Наличие усиления каркаса уголками, внутренней рамой или перемычками;
Высоту декоративного обрамления, вырезанных окошек.

Чертеж необходимо делать максимально подробно, с увеличением мелких соединений и швов, чтобы учесть все условия и требования.

Перед планированием схемы рекомендуется поискать готовые варианты в интернете и переделать их с учетом имеющихся параметров. Для подбора формы и конфигурации, подходящих декоративных элементов можно ознакомиться с фотографиями ворот из профнастила.

Шаг 4 – Готовим материалы и инструменты

Исходя из чертежа, необходимо сделать расчеты материалов. Стандартный набор включает в себя обшивочный профнастил, крепежи, металлические опорные трубы, усиливающие каркас уголки, перекладины или перемычки, петли, замки, декоративные элементы и лакокрасочные материалы.

В процессе работы не обойтись и без инструментов: сварочного аппарата, болгарки, метра, строительного уровня, отвеса, шуруповерта, дрели, ножниц по металлу, кистей.

Шаг 5 – Приступаем к работе

Ответом на вопрос “как сделать ворота из профнастила?” будет следующий алгоритм:

Устанавливаем опорные стойки: закапываем в землю на необходимую глубину и бетонируем.
Изготавливаем рамы створок, для чего режем металлические трубы и крепим сваркой под углом в 45 градусов, усиливаем каркас перемычками или уголками, зачищаем швы и красим всю поверхность.
Фиксируем петли или навесы.
Крепим на каркас профнастил заклепками, саморезами.

Дополняем конструкцию необходимой фурнитурой (замком, нижним фиксатором, засовом, автоматической системой, осветительными приборами, сигнализацией и т.д.)

Шаг 6 – Дополняем и украшаем

Если простая прямоугольная конструкция кажется скучной или слишком стандартной, то можно сделать красивые ворота из профнастила с элементами ковки. Монтаж кованых дополнений осуществляется сваркой или винтами, а местом для их расположения может стать любая часть ворот.

Чаще встречается обрамление конструкции сверху и снизу, однако лучше выглядит комплексное украшение не только по краям, но и поверх профнастила с лицевой стороны.

Ворота из профнастила – один из самых бюджетных, доступных и несложных по технологии вариантов оформления машинного въезда на участок. Сделать такую конструкцию можно своими руками при ограниченном наборе инструментов, а при помощи декоративных элементов и фантазии такие врата станут настоящим украшением вашего дома.

голоса

Рейтинг статьи
