Как правильно монтировать канализационные трубы?

Инструкция установки канализационной трубы наружной и внутренней системы

Установка трубы (канализационной трубы, в частности) выполняется с учетом ряда требований и правил. В случае их нарушения снижается скорость оттока жидкости, что приводит к образованию засоров, деформации трубопровода. В зимнее время происходит обледенение коммуникаций. Устранить некоторые проблемы затруднительно без замены труб. Значит, лучше обеспечить хорошее качество оттока отработанной воды еще на этапе монтажа.

Не менее важно сделать правильный выбор материала, при этом учитывают условия эксплуатации. Монтаж канализационных труб своими руками выполняют с применением специальных герметизирующих составов, соединительных элементов.

Установка канализационной трубы

Установка внутреннего трубопровода

Составляется план прокладки канализационной системы, при этом учитываются точки подключения сантехнических приборов (раковина, ванна, унитаз), бытовой техники (стиральная, сушильная машина), а также участок внутреннего и наружного трубопровода. Главная задача — обеспечение беспрепятственного оттока отработанной воды. Благодаря этому снижается вероятность образования засоров, поддерживается достаточная скорость продвижения стоков по трубам.

Кроме того, нужно правильно выбрать фасонные элементы. При этом опираться необходимо на диаметр коммуникаций. Выбор фитингов делается на основании составленного плана, в котором была учтена конфигурация помещения, количество подключаемых сантехнических и бытовых приборов. Соединительные элементы обеспечивают возможность перехода от большого диаметра к малому; с их помощью меняют направление трубопровода, делают разводку.

Норма и правила монтажа:

с целью подключения раковины используют коммуникации диаметром не больше 40 мм;
для подведения канализации к мойке на кухне, к ванне используют изделия 50 мм;
если необходимо подключить несколько сантехнических приборов к одной трубе, подготавливают коммуникации диаметром до 85 мм;
водоотведение от общего стояка и унитаза организуется с помощью изделий 100-110 мм.

Резка канализационных труб

Не всегда можно установить коммуникации в первозданном виде. Если помещение отличается сложной конфигурацией, или план подключения нестандартный, допустимо нарезать изделия. Для труб из разных материалов используют различные инструменты:

Пластик. Изделия этой группы можно резать с помощью обычной ножовки по металлу, специальной пилой для полимерного материала или трубореза. Пластик достаточно мягкий, поэтому при резке нет необходимости прилагать много усилий.
Чугунные трубы резать не рекомендуется. На этапе производства кромка обрабатывается особым образом, что позволяет обеспечить наиболее плотное соединение. В случае появления такой необходимости чугунные изделия режут с помощью болгарки.

Существуют инструменты, позволяющие нарезать фаску на торцевых участках коммуникаций.

Соединение элементов

Сборка канализационных труб в частном доме или квартире выполняется разными способами. Выбор варианта делается с учетом вида материала. Каждый из методов имеет свои особенности, подходит лишь для некоторых условий эксплуатации.

Раструбное соединение. В данном случае прямолинейный торец устанавливается в уширение другой трубы. Образуется неплотность между стенками изделий. Чтобы избежать этого, перед соединением труб в раструб закладывают резиновый уплотнитель. Благодаря ему обеспечивается герметичность. Могут применяться и другие методы уплотнения: пакля, разнотипные смеси. Допустимо объединять разные технологии герметизации. Этот вариант соединения подходит для труб из пластика и чугуна.
Применение специального клея. Данный метод может использоваться для прокладки полимерных изделий. При этом клей наносится на внутреннюю сторону фасонного элемента и наружную поверхность трубы. Затем изделия быстро соединяют.
Использование сварочного аппарата. Этот метод применяется для прокладки стального или чугунного трубопровода. У него больше недостатков, чем достоинств, т.к. сварочный шов сильнее подвержен образованию коррозии.
Применение паяльника. Метод используется для соединения полимерных изделий. Надежность стыка обеспечивается за счет расплавления торцевых участков коммуникаций и фасонных элементов.

Еще используются фитинги. Они могут иметь раструб, что упрощает монтаж. Некоторые соединительные элементы применяются для пайки пластиковых коммуникаций.

Герметизация соединений

Использование специальных материалов и составов позволяет избежать образования протечек.

Для герметизации трубы в ванной и на кухне используют:

Ленты самоклеящиеся. Их прокладывают по длине окружности коммуникаций на участке стыка. В результате соединение уплотняется, протечки при этом не появляются.
Герметик на каучуковой основе. На рынке предлагаются составы нейтральные и кислотные. Их наносят на участок соединения коммуникаций по внутренней поверхности перед стыковкой или с наружной стороны изделий после установки трубы в раструб. Предварительно следует обработать коммуникации праймером (обезжирить).
Пакля. Этот материал используется при соединении коммуникаций методом зачеканки. В данном случае паклю забивают в неплотность между раструбом и трубой. Сверху защищают шов герметиком или раствором, для приготовления которого используется цемент и вода в соотношении 9:1.

Для пластиковых изделий наиболее предпочтительным вариантом является силиконовый герметик.

Фиксирование трубопровода

При возведении инженерных сооружений используют специальные крепления, обеспечивающие поддержку канализации по всей протяженности системы. Они представлены разными видами: подставки, хомуты, держатели, клипсы. Подобные изделия производятся из металла, пластика и стекла. Устанавливают их с некоторым шагом, причем располагаться такие крепления должны в точках соединения участков трубопровода.

Металлические держатели обеспечивают прочную, надежную фиксацию. Благодаря таким креплениям канализационных коммуникаций вероятность образования течи минимальная, т.к. трубопровод не проседает под собственным весом. Использовать пластиковые держатели целесообразно в случаях, когда есть необходимость в обустройстве плавающей системы канализации. В малогабаритных помещениях держатели используются не всегда, что обусловлено небольшой длиной стен.

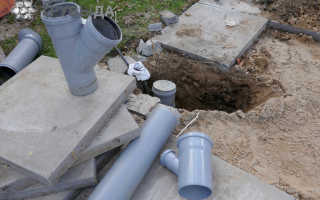

Монтаж наружной канализации

В частном доме приходится обустраивать автономную систему отвода стоков. Она состоит из внутреннего и наружного водопровода. Во втором из случаев работы выполняются за пределами объекта. Чтобы система функционировала без сбоев, коммуникации закладывают несколько ниже уровня промерзания грунта. Значение данного параметра варьируется в пределах 0,8-1,5 м — все зависит от местности и климата. Система наружной канализации включает в себя не только трубопровод, но и выгребную яму/септик.

Подготовительные работы

Определяют расположение коммуникаций. Магистраль выходит из объекта. По пути ее следования обустраивают септик. Причем нужно учесть возможность подключения ассенизаторной установки. Рекомендуемое расстояние септика от жилой постройки — 9 м, глубина — 1,5 м. Если планируется выполнение монтажа наружного трубопровода, подготавливают участок: удаляют сор, делают разметку для копки траншеи, при этом в грунт вбивают колья, натягивают леску.

Монтажные работы

В процессе копки предусматривают уклон. Рекомендуемое значение данного параметра — от 0,8 до 3 см (на каждый метр). На следующем этапе производится резка коммуникаций, монтаж труб водоснабжения и канализации, предполагающий соединение и герметизацию изделий. Выбор способа стыковки делается заранее. Особенность монтажа наружной системы заключается в необходимости подключения канализации к септику. Причем трубопровод должен входить в септик (его нижнюю часть).

Утепление наружной канализации

Выбирают изоляционный материал. Если планируется использовать рулонный или насыпной утеплитель, работы выполняют после укладки трубопровода. Когда же теплоизоляция представляет собой специальные цилиндрические элементы, их предварительно надевают на трубы, затем уже выполняется монтаж канализации. Это несъемный вид изоляции. Для утепления элементов системы канализации применяют пенополистирол, пенопласт, базальтовую вату, стекловату, пенополиуретан, керамзит.

Тестируем канализацию

Когда система канализации собрана, ее проверяют на наличие протечек. Для этого подается вода. Причем интенсивность ее продвижения по трубопроводу должна быть существенной. Это позволит определить, есть ли неплотности между частями системы. Давление должно быть предельным. Благодаря этому оценивается степень прочности и надежности канализации. Тестирование выполняют на протяжении некоторого периода. Непродолжительная проверка может оказаться неинформативной.

Монтаж канализационных труб – делаем все своими руками

Монтаж канализационных труб своими руками – не такой уж и сложный процесс, если знать, каким образом и в какой последовательности выполнять необходимые монтажные работы.

1 Установка канализационных труб своими руками – вертикальная часть системы

Канализационная сеть внутри жилого дома предназначена для отвода от бытовой техники (посудомоечные, стиральные, сушильные агрегаты) и санитарно-технических устройств сточных вод, которые доставляются к очистным локальным либо центральным сетям. Такая внутридомовая система сооружается в соответствии с Санитарными нормами и правилами 1985 года 2.04.01 по заранее разработанному проекту. В нем учитывается то, каким образом располагается бытовая и санитарная техника в жилых помещениях.

Специалисты условно подразделяют внутридомовую сеть канализации на два вида:

горизонтальная часть;
вертикальная часть.

Под вертикальным участком понимают основной стояк (в частном доме в большинстве случаев он один), к которому осуществляется подвод горизонтальных элементов трубопровода, отводящих стоки от сантехустановок. В многоэтажных жилых зданиях таких стояков может быть несколько (как правило, по одному на каждый подъезд высотки). Для частного домостроения сечение основного стояка выбирают не менее 110 мм.

В принципе, можно смонтировать и вертикальный участок меньшего диаметра, но при условии, что ни одна из горизонтальных труб не будет иметь большее, чем он сечение. Правила монтажа канализационных труб требуют, кроме того, установки вентиляции на стояк. Делается это посредством вывода на крышу либо на чердачное помещение верхнего конца вертикальной трубы и частичного его перекрытия с целью защиты трубопровода от природных осадков и мусора. Обратите внимание – вывод вертикальной части системы на чердаке должен быть удален от ближайшего окна в доме на 4 и более метров.

2 Как установить канализационные трубы – горизонтальная часть сети

Больше проблем у неопытных монтажников вызывают горизонтальные трубы канализации. Несмотря на свое название, они прокладываются не строго горизонтально, а под определенным уклоном. Если такового на стадии проектирования системы не будет предусмотрено, об эффективном функционировании канализации можно и не мечтать.

Уклон позволяет водам под влиянием естественных сил гравитации стекать по трубам. Профессионалы высчитали, что идеальной скоростью стока жидкости является ее показатель в пределах от 0,7 до 1 м/с. А достигается он тогда, когда уклон в сторону вертикального участка трубопровода составляет 2-3 см на каждый погонный метр сети. Если труба имеет диаметр более 50 мм, уклон нужно обеспечивать из расчета 20 мм на метр погонный, если меньше – 30 мм.

Читать еще: Развальцовка для медных труб своими руками

Увеличение рекомендованного уклона ведет к тому, что потоки жидкости начинают стекать с большой скоростью. Это стопроцентно станет причиной образования осаждений на элементах трубопровода. Да и те устройства, которые располагаются дальше всего от основного вертикального стояка, придется поднимать очень высоко. Уменьшение уклона также не даст ничего хорошего – внутри труб крупные частицы будут накапливаться быстрыми темпами из-за снижения скорости потока.

Еще один важный совет для тех, кто пока не знает, как правильно монтировать канализационные трубы: на конце любой трубы, проложенной в жилище горизонтально, должен устанавливаться гидрозатвор. Обустраивают его посредством выполнения специзгиба трубного изделия или при помощи санитарно-технического устройства (сифона). Этот затвор необходим для того, чтобы из канализации в жилище не проникали неприятные «ароматы» от сточных вод.

В тех случаях, когда к новой канализации не планируется подключать бытовые агрегаты и сантехоборудование сразу же после сдачи системы в эксплуатацию, следует одевать специальные пластиковые заглушки на выводы труб. Впоследствии такие заглушки легко демонтируются, и к открывающимся отверстиям можно будет подключить нужные коммуникации.

3 Трубы для устройства внутридомовой канализационной сети – какие выбрать?

Сейчас на рынке строительных материалов представлены канализационные изделия из полимерных материалов и из чугуна. Чугунные трубы эксплуатируются в течение 100 лет, они прекрасно поглощают звуки, но их установка требует и спецоборудования, и немалого опыта.

Конструкции из пластика служат до 50 лет, они просты в монтаже, долговечны и износостойки, их несложно отремонтировать при необходимости (заменить часть трубопровода). За счет указанных эксплуатационных характеристик полимерные трубы используются в наши дни повсеместно. При этом специалисты рекомендуют монтировать чугунные изделия. Но на практике дело обстоит с точностью до наоборот.

Исходным сырьем для изготовления полимерных конструкций для канализационных сетей может служить:

ПВХ – поливинилхлорид;
ПП – полипропилен;
ПЭ – полиэтилен.

Последний из означенных материалов используется все реже и реже, так как его технические параметры значительно уступают показателям, коими описываются ПВХ и особенно ПП-изделия.

К главному недостатку полимерных труб принято относить их высокую шумность. Чтобы повысить уровень звукоизоляции сетей из полимеров, поверх трубных изделий обычно укладывают минеральную вату либо иной материал, способный эффективно поглощать лишние звуки. Также трубопровод можно закрыть пластиковыми панелями или листами гипсокартона.

4 Монтаж канализационных труб своими руками – важные особенности процесса

Самостоятельное обустройство домашней канализационной системы рекомендуется выполнять при помощи полимерных изделий. Справиться с данной задачей может любой человек. Полимерная труба на одном конце имеет срез с фаской, на другом – уплотнительное кольцо и муфту. Достаточно вставить до упора в муфту конец другой трубы, а затем примерно на 15 мм вытащить ее назад. Две части трубопровода уже соединены!

Кольцо-уплотнитель в этом случае обеспечивает качественную герметизацию сети, а от деформаций, вызванных расширением (линейным) труб в ходе их применения, система защищена демпферным зазором, находящемся в зоне соединения двух частей трубопровода. Если используются изделия с раструбным способом соединения канализационных труб, их сборка также не отличается высокой сложностью: одно трубное изделие вставляется в раструб другого (опять же-таки, до упора), а затем это место уплотняется кольцом, сделанным из резины.

Сборка канализации с применением чугунных труб возможна исключительно на месте монтажа конкретных участков сети. А вот пластиковые изделия допускается собирать в удобном месте (например, на открытой площадке), а уж затем заносить в дом, где и производить дальнейшие монтажные мероприятия. Крепление канализационных труб к стене выполняется при помощи хомутов с вкладышами из резины. Этот вид крепежа должен плотно обхватывать трубу (другими словами, соответствовать ее диаметру). Хомуты могут быть:

пластиковыми;
металлическими.

Хомуты из металла предназначены для высокопрочного и жесткого крепления канализационных труб к стене, а из пластика подходят и для жесткого, и для подвижного варианта соединения. При этом пластиковый крепеж имеет более низкую стоимость.

Важные правила и советы по монтажу канализации из пластиковых труб

Коттедж возведен или сделан ремонт, осталось соорудить систему отвода сточных вод, водопровод. Вызвать сантехнических дел мастера, не каждому можно доверять. Сделать самому монтаж канализации из пластиковых труб, водопровода, получить удовольствие от выполненной работы, сэкономить денежные средства.

Приступаем к монтажу канализации из пластиковых труб
Материалы закуплены, пора устанавливать канализацию своими руками
Рекомендуем видео: Монтаж пластиковых канализационных труб
Правила монтажа пластиковых труб для водопровода
Особенности монтажа
Монтаж пластиковых труб на отопление
Замена чугунных канализационных труб на пластиковые
Видео по замене чугунной канализации на пластиковую

Самостоятельно проводить работы по сантехнике, без опыта страшно. Необходимо знать правила и хитрости, чтобы соорудить работающую конструкцию. Домашним мастерам будет полезно узнать об этапах работы, куда обратить внимание.

Приступаем к монтажу канализации из пластиковых труб

Выбор полимерных материалов оправдан. Они обладают рядом достоинств:

не ржавеют, стойки химическим воздействиям;
обладают гладкой внутренней поверхностью, что улучшает сток;
легкие;
с ними удобно работать, используя инструменты, имеющиеся у каждого мастера;
доступная цена.

Внутренняя канализация выводит все сточные воды за границы дома или квартиры, а наружная отправляет их к месту сбора или очистки. Промышленность выпускает несколько видов пластиковых канализационных труб:

внутренняя канализация – полипропилен;
наружная – непластифицированный ПВХ;
стояки, внешняя канализация – поливинилхлорид (ПВХ).

Кроме, знания нюансов по установке канализационной системы, необходимо руководствоваться рекомендациями, которые прописаны СНиП 2.04.01-85, это позволит избежать грубых ошибок.

Собранную конструкцию обязательно проверяют при максимальной нагрузке, одновременно осматривают стыки.

Установка канализации в квартире, частном доме, начинается с внутренней системы. Порядок работы одинаков:

многоэтажный дом: составляется схема, аналогичная старой, если не была задумана перепланировка;
коттедж: определяется, где будет располагаться сантехника, составляется план. Обязательно учитывается фановый вывод, он снижает давление, убирает неприятные запахи. Несколько стояков объединяют по горизонтали вместе с фановым отводом;

Новая разводка канализации составлена. Подсчитываются: длины, диаметры требуемых труб. Количество соединительных, переходных, крепежных элементов, манжет. Каждому устройству необходим сифон, который не позволит проникнуть во внутрь помещения неприятному запаху. Чтобы фекальные воды не проникали в канализационную систему, унитаз устанавливают первым к стояку. Обязательно поставьте ревизионный лючок, для прочистки или проверки. По схеме проконсультируйтесь у специалистов.

Длину труб канализации планируйте, чтобы меньше было резать. Лучше всего сходить туда, где будет проходить закупка комплектующих деталей, выяснить номенклатуру.

Материалы закуплены, пора устанавливать канализацию своими руками

Устройство канализации – самотек. От самого дальнего места слива прокладывается магистраль к стояку, к ней подключатся попутные сливы. Тонкости:

Основное правило укладки канализационных труб – наклон, обычно 1 см на 1 м, точный расчет зависит от диаметра. Высшая точка находится у самого дальнего источника. Делается разметка, устанавливается крепеж. Если угол сделать больше, вода будет пролетать очень быстро, грязь будет оставаться, меньше – грязь будет успевать осесть на стенках трубы. Результат один – засор.
Подобрать верные диаметры каждому элементу канализации: унитаз – 110 мм, ванны, раковины – 50 мм, остальное – 32 мм. Казалось лучше всего использовать одинаковые сечения, но если взять меньше, чем нужно – будет избыточное давление, больше – недостаток воды – засор.
Смена направления магистрали канализации производится фитингами 45о. Чтобы сделать поворот под прямым углом используют 2 фитинга.
Соединить между собой заводские трубы канализации легко – они подготовлены. Если их обрезать (любым удобным инструментом), то торцы зачищаются ножом, шлифуются, соединяются раструбом, направленным в сторону слива.
Все резиновые прокладки должны быть мягкими, правильной формы, без изъянов, не соответствующие данным требованиям заменяют. Если элементы трудно собрать, применяется специальная смазка с добавлением силикона. Если пренебречь этим условием, может возникнуть протечка, которую сверху придется замазывать герметиком.
Крепеж размещают 1 крепление на 1 м магистрали, в местах соединений.

В частном доме требуется подвод к наружной канализации. В многоэтажном – остается подключить собранную конструкцию к стояку.

Вывод пластиковой канализации из коттеджа защищают оцинкованной гильзой, оберегая от внешних повреждений.

Для наружной канализации используют сечение 110 мм. Гофра имеет большую прочность. В земле, магистраль должна находиться ниже уровня промерзания почвы – это 1,5 – 2 м. Её присыпают подушкой из смеси песка и глины, уменьшая повреждения. При невозможности проложить так глубоко, её утепляют минеральной ватой.

Правила монтажа пластиковых труб для водопровода

После подключения канализации, подводится водоснабжение.

Рисуется схема соединения всех элементов. Для горячего водоснабжения оставляют технологический зазор 10 мм, так как пластик от нагрева расширяется. После, подсчитывается общая длина магистрали, необходимые фитинги. Число запорных, крепежных элементов. Для последующего добавления новых устройств, рекомендуется оставить несколько отводов с заглушками.

Планируя водопровод важно знать, что пластиковые трубы изготавливают серого цвета. Их маркировка:

PN10 – холодная вода;
PN16 – горячая и холодная;
PN20 – горячая вода с отоплением;
PN25 – отопление.

Там, где температура воды ниже 60о, подойдут первые два пункта. Если температура, выше, то используют третий, четвертый варианты, так как они армированы.

Чтобы сэкономить время, обеспечить контроль над состоянием водопровода, лучше применять открытую схему соединения. Трубы устанавливаются на уровне пола, по углам помещений. Типовой вариант, он наиболее простой – последовательная подача воды ко всем потребителям. Чтобы провести ремонт, не отключая всех, перед каждым, устанавливают запорный вентиль.

Пошаговая инструкция пайки пластиковых труб

Детали закуплены, инструмент подготовлен, сталось решить вопрос, как монтировать водопровод. Согласно схеме, специальными ножницами нарезаются участки трубы. Они соединяются при помощи фитингов или сварки. Технология простая:

производится зачистка, обезжиривание торцов;
выбираются насадки нужного диаметра для паяльника, его нагревают;
вставляют соединяемые элементы, выжидают определенное время (определяется поперечным сечением изделий);
после сварки фиксируют детали до полного остывания.

Читать еще: Как соединить трубы ПНД для водопровода?

Элементы конструкции закрепляются к стене клипсами. Стояки – при помощи хомута и резиновой прокладки.

Дополнительные элементы, как вентили, счетчики имеют резьбовое металлическое соединение, его герметизируют на паклю. Профессиональные сантехники предпочитают использовать фторопластовый уплотнитель.

Немного поэкспериментировав, любой домашний мастер своими руками подсоединит систему водопровода, которая будет функционировать, как часы.

Особенности монтажа

Это относительно новое устройство. Объединяет свойства металлических и полимерных труб. Напоминает слоеный пирог: полиэтилен, клей, алюминий, клей, полиэтилен. Эксплуатационные характеристики отличные: при давлении 9,8 атмосферы они выдерживают температуру 95о. С кратковременным перегревом до 130о. Морозоустойчивы, легко сохраняют заданную форму, гнутся даже руками.

Их используют в системах транспортировки жидкостей, газов, системах отопления, кондиционирования, для теплых полов. Схема подключения аналогична полипропиленовым трубам. Но так как они больше подвержены механическим повреждениям, воздействию УФ лучей, укладка производится внутрь специальных коробов, стен, полов.

Для соединения выпускают специальные фитинги:

разъемные;
компрессионные (под зажим);
пресс-фитинги (под пресс-клещи).

Монтаж не требует дорогостоящего оборудования, специального образования. При сборке водопровода своими руками, знайте: соединение последними – неразъемное, его можно «запаковать» внутрь пола или стены. Первые два в специальные короба, для доступа при возникновении аварийной ситуации.

Монтаж пластиковых труб на отопление

Основная проблема, которую решает домашний мастер при установке новой системы отопления: подсоединение к металлическим трубам пластиковых. Промышленность отвечает:

сечение до 40 мм выпускаются фитинги резьбовой стыковки;
от 40 до 300 мм – фланцевой.

Инструкция по работе аналогична соединению полипропиленовых труб.

Замена чугунных канализационных труб на пластиковые

В домах старой застройки в ванной, туалете использовались чугунные трубы. Хочется заменить их современным аналогом. Справится легко, главное договорится с соседями по стояку, чтобы отсутствовали казусы. Приступаем:

Выпиливают старый стояк: оставляют 10 см сверху, 40 см – снизу. Чтобы было проще, делают несколько надпилов с маленькой перемычкой, затем кувалдой выбивают. Главное не повредить оставшееся.
Зачищаются места соединения с пластиком.
Подготавливаются крепления для нового стояка.
Пластик устанавливается раструбами вверх, начинать работу необходимо снизу.
После предварительной примерки пластик устанавливается и закрепляется хомутами с резиновыми прокладками.

Теперь вы знаете, как делается разводка, монтаж систем канализации, отопления, водоснабжения современными материалами. А также, что домашнему мастеру все по плечу.

Видео по замене чугунной канализации на пластиковую

Правила прокладки канализационных труб- Как организовать внешнюю и внутреннюю канализацию: Пошаговая инструкция

Обустройство жилища включает в себя такие работы, установка канализационной системы. Существуют определенные правила прокладки канализационных труб. Канализационная система делится на два вида: Внутренняя канализация и Внешняя система отвода стоков.

Для каждого вида установки существуют свои правила и нормы.

Общие сведения

Вид канализации: внутренняя

К данному типу относятся все сточные трубы установленные в здании. Рассмотрим систему канализации для жилого помещения, а именно частного дома и квартиры.

Перед организацией канализационной магистрали следует составить схему прокладки труб.

В нее должны входить:

Все подводки к сантехническим устройствам
План квартиры или дома
Вентиляция
Основной стояк
Выходная труба.

После составления схемы:

Необходимо осуществить все замеры будущей канализации.
Посчитать количество поворотов
Выяснить сколько требуется гибких шлангов, для подводок
Рассчитать количество шаровых кранов

Все это поможет приобрести трубы и фитинги в нужном количестве.

Как выбрать материал

В подавляющем большинстве для канализационных систем используются пластиковые изделия. Благодаря малому весу и большому наличию фитингов они легко монтируются.

Для отвода стоков от туалета применяются трубы 100-110 мм в диаметре
Канализационные трубы от кухни и ванной прокладываются серого цвета из ПП или ПВХ с сечением 5 мм
Чтобы организовать поворот в системе применяются колена.
Фановая труба используется диаметром 110мм

Важно! Если дом или квартира состоят из нескольких этажей, проект следует составлять на все этажи при имеющихся там коммуникациях. В отсутствии таковых схема не требуется.

Особенности установки

Стояк – фановая труба монтируется строго перпендикулярно к выходной трубе. Вентиляция должна выступать за кровлю минимум на 50 см.
Трубы от сантехнических устройств по направлению к стояку прокладываются строго с уклоном. Угол требуемого уклона указан в СНиП 2,04,03-85:
а) Для сечения 50 мм – 3 см на погонный метр.
б) При сечении 100-110мм – 2см на погонный метр.
При прохождении канализационных труб через стены, их монтаж осуществляется с использованием гильз, которые защищают трубу от нагрузки.
Прокладывая внутреннюю магистраль важно установить гидрозатворы, воздушный клапан и обратный клапан для канализации.
Гидрозатворы устанавливаются на унитаз, под раковины и ванную. Они помогут избежать наличия неприятного канализационного запаха и защитят от засоров.
Воздушный клапан устанавливается на стояке или рядом с ним. Расстояние от затвора до стояка должно быть меньше, чем расстояние от клапана до сантехнического оборудования.
Обратный клапан может быть установлен в нескольких местах. Данное устройство купирует движение стоков в обратном направлении.
Выпускная труба обустраивается через фундамент с учетом промерзания грунта.
Если канализация внутри строения имеет какие-либо не состыковки с выходным отверстием, то начинать прокладку канализации следует именно с места стыковки на выход.

Важно! Гильза, идущая через стену фундамента должна быть длиннее ширины стенки на 30 см минимум. Диаметр цилиндра выбирается в соответствии с сечением трубы.

При монтаже защитный элемент по СНиП закрывает стоковую выходную трубу на 15 см с каждой стороны стены. Стояк рекомендуется устанавливать в туалете. Возможен монтаж в стену или короб. Крепится стояк к стене при помощи монтажных хомутов. Длина трубы от унитаза до стояка 1 м.

При монтаже труб с разным сечением применяются фитинги (переходники). В стыковых местах разных сечений монтируются коллекторная труба 100-110мм. Если в доме стоковая магистраль расположена на нескольких этажах, то на каждом этаже устанавливается ревизионное отверстие (тройник), для устранения неисправностей в системе.

Фановая трубы – это продолжение стояка. В месте стыка устанавливается ревизия. После установки ревизии вентиляционная труба уходит на крышу под углом. Внимание! Соединять фановую трубу с вентиляцией жилого здания запрещено. Установка осуществляется на разных уровнях с дымоходом и вентиляцией.

Вентиляция для канализации монтируется на расстоянии как минимум 4 м от окон и дверей. После завершения монтажных работ в строении, можно приступать к прокладке внешней системы отвода стоков.

Вид канализации: внешняя

Прокладка труб

Для монтажа наружной канализации подойдут трубы с определенными характеристиками.

Требования к изделию:

Прочность
Устойчивость к температурным перепадам
Морозостойкость
Долговечность
Хорошая стойкость к агрессивным средам

Расходники для наружной канализации изготавливаются из:

Пластика (поливинилхлорид, полипропилен, полиэтилен, гофрированные)
Асбестоцемент
Керамика
Чугун.

Монтаж

Трубы для наружной канализации прокладываются ниже уровня промерзания почвы. Всю информацию по данному вопросу можно уточнить в СНиП.

Выкапывается траншея от выходной трубы внутренней канализации, до септика или места врезки в централизованную систему.
Дно траншеи засыпается на 10 см песком, утрамбовывается и организуется уклон.
Трубы прокладываются с уклоном 2-3 см на погонный метр. Уклон от строения к септику.
Следует минимизировать количество поворотов.
Производится соединение труб.
На поворотных местах и там где есть пересечение нескольких труб, устанавливаются ревизионные колодцы.
Если магистраль прямая, но ее длина более 15 м, также устанавливаются смотровые колодцы (на каждые 15 м один колодец). Приемлемо для магистрали из труб 100-110 мм в диаметре.
Труба подсоединяется к выходной стоковой из дома.
Осуществляется стыковка на вход в септик или центральную магистральную трубу.
Трубы утепляются. В своем большинстве, для этой цели используют формованный утеплитель, который выпускается под определенный диаметр изделия. Утеплитель просто одевается на трубы.
Траншея засыпается грунтом.
Смотровые колодцы накрываются крышками. Их должно быть видно на поверхности.

Важно! Все стыки элементов канализации должны быть герметичны.

Диаметр ревизионного колодца зависит от того, надо будет в него спускаться или нет. Если трубы проложены на глубину более 1м, то колодец будет со спуском, соответственно его диаметр должен быть как минимум 1м.

Еще раз о правилах

Изделия для монтажа должны быть без механических повреждений (сколы, трещины, вмятины недопустимы).
Чем меньше поворотов в системе, тем надежнее магистраль
При соединениях обязательно соблюдать герметичность
Запрещено резать и укорачивать раструбы
Сечение трубы выбирается в соответствии с количеством сантехнических устройств
Горизонтальные трубы прокладываются под уклоном
Внутреннюю магистраль следует фиксировать к полу или стене
Обязательно устанавливать вентиляцию
Установка «ревизий» является необходимой
Монтаж стояка с горизонтальной трубой запрещено делать под прямым углом
Подключение к сантехнике осуществляется гибкими шлангами
Наружную систему следует утеплять
На каждые 15 метров внешней канализации устанавливается смотровой колодец.

При соблюдении всех правил прокладки канализационных труб, монтаж будет качественным и долговечным.

Монтаж внутренней и наружной систем канализации в частном доме

Прокладка канализации – важный этап в строительстве частного дома. Если общественной канализации нет, то, чтобы оборудовать полностью автономную систему водоотведения, нужно проложить сеть, доставляющую сточные воды от санитарно-технических и бытовых приборов к сборному колодцу. Монтаж канализации для частного дома – дело не быстрое, однако при самостоятельном выполнении работ серьёзных трудностей возникнуть не должно. Помощь специалистов может потребоваться только на самых сложных участках трубопровода.

Порядок монтажа канализации

Система водоотведения частного дома состоит из внутренней и внешней канализации и сборного колодца. В коттеджах, имеющих более двух этажей с собственными санузлами, канализационная сеть дополнительно оснащается фановой трубой.

Читать еще: ГОСТ на трубы квадратного сечения

Системы водоснабжения и водоотведения обычно проектируют и монтируют одновременно, так как к ним подключают одно и то же сантехническое и бытовое оборудование.

Порядок прокладки канализационной сети:

Подготовить проект трубопровода с учётом всех подключаемых к нему приборов, уклона в 2-3 см на погонный метр, и рассчитать количество необходимых стройматериалов.
Закупить трубы, соединительные элементы и арматуру.
Нарезать трубы на отрезки в соответствии с проектом.
Выполнить внутреннюю разводку и вывести канализационную трубу наружу.
Установить фановую трубу.
Уложить наружную канализацию.
Обустроить сборный колодец и подключить к нему трубопровод.

Внутренняя разводка

Внутридомовую канализацию собирают таким образом, чтобы самой нижней её точкой было место вывода трубопровода наружу. Чтобы не ошибиться с углом наклона, можно начать сборку именно от этой точки.

При наличии проекта порядок подключения неважен, но необходимо строго следовать правилам выполнения внутренней разводки:

Каждому прибору и функциональному участку трубопровода требуется труба соответствующего диаметра: для стояка и унитаза – 11 см, для душевых кабин, ванн, кухонной раковины – 5 см, для всего остального достаточно 3,2 см, но если к одной трубе одновременно будут подключены несколько приборов, её диаметр должен быть не менее 7,5 см.
Так как сточные воды движутся по трубам самотёком, необходим уклон трубопровода 2-3 см на погонный метр.
Соединение труб должно быть герметично и не препятствовать свободному току жидкости: трубы соединяются по потоку, в месте стыка не должно быть шероховатостей и заусенцев.
Следует избегать прямых углов, так как именно в них чаще всего образуются засоры. Для выполнения поворота лучше использовать несколько колен с меньшими углами.
Необходимо предотвратить обратный подсос из канализации и проникновение неприятного запаха в дом. Для этого на патрубок каждого сантехнического прибора устанавливают сифон или S-образно изогнутую трубу, выполняющую функцию гидрозатвора.
Если в доме несколько этажей и на каждом из них имеется сантехника, следует оборудовать общий стояк.
Унитазы устанавливают ближе других бытовых и сантехнических приборов к стояку.
Узлы трубопровода нельзя выполнять в местах прохождения стен или перекрытий.
Отверстия для прохождения труб через стены и перекрытия вырезаются с запасом, желательно вставить в них специальные гильзы или отрезки более широких труб.
Места подключения к стояку и повороты трубопровода оснащаются тройником с ревизионным окошком, закрытым заглушкой. Через эти окошки в дальнейшем будет проводиться очистка труб в случае засорения.
Стояк располагается максимально близко к месту вывода канализации наружу.

Вывод трубы из дома выполняется следующим образом:

Во-первых, в фундаменте или цоколе дома проделывается или оставляется в ходе строительства отверстие диаметром 13-16 см.
Во-вторых, в это отверстие вставляется гильза, вдоль стенок которой прокладывается утеплитель.
В-третьих, через утеплённую гильзу протягивается труба, которую внутри дома соединяют с остальной внутренней канализацией.

Фановая труба

В доме, имеющем несколько санузлов или бассейн, объем одновременно поступающих в канализацию сточных вод может быть настолько велик, что в трубопроводе произойдёт разрежение – снижение давления. Вследствие этого водяная пробка, находящаяся в сифонах, уйдёт в трубопровод. Соответственно, исчезнет гидрозатвор в унитазе, ванне, раковине и другой сантехнике и запахи канализации попадут в дом.

Чтобы таких неприятных происшествий избежать, канализацию оснащают фановой трубой – специальной канализационной вентиляцией. Она обеспечивает отвод газов из трубопровода и воздухозабор в случае образования разрежения в трубах.

Если в доме оборудован стояк, его достаточно продлить вверх и вывести на 30 см над кровлей. Фановую трубу можно вывести и через стену, сделав отвод от стояка или нижней части трубопровода вверх, а затем в сторону стены при помощи двух колен по 135 градусов или гофрированной трубы. В этом случае уличную часть фановой трубы монтируют вертикально вверх как можно выше, чтобы газы из канализационной сети уходили в атмосферу. Навершие фановой трубы частично закрывают насадкой-зонтиком.

Обратите внимание! Нельзя выводить фановую трубу в систему вентиляции, так как в этом случае канализационные запахи будут попадать через вентиляцию в дом.

Наружная канализационная система

Прокладку внешнего трубопровода можно выполнять как до сборки внутреннего, так и после. Для начала монтажа достаточно иметь установленный выходной патрубок домашней канализации, так как монтаж начинается именно с него.

Однако до сборки необходимо определиться со способом прокладывания внешнего трубопровода. Наружную часть канализации можно провести открытым и скрытым способом.

Открытый способ

Этот способ заключается в укладке труб в подготовленные траншеи и обратной засыпке. Все необходимые работы по рытью траншей и монтажу трубопровода можно выполнить своими руками. Из спецтехники может потребоваться только экскаватор, если велики протяжённость и заглубленность канализации, и хочется сэкономить собственные силы. Однако, открытым способом проложить систему водоотведения возможно только на относительно пустом участке без деревьев и надворных построек.

Порядок работ при наличии проекта таков:

Выкапывают, очищают от камней и утрамбовывают траншеи. Глубина должна быть ниже уровня промерзания, чтобы сточные воды не замерзали в холодное время года. Если трубопровод планируется утеплить, глубину траншей делают не меньше полуметра. Ширина траншей на 40 см больше диаметра используемых труб, уклон – 1-3 см на погонный метр.
В траншеи засыпают песок и утрамбовывают его – получается амортизирующая подушка, которая будет поддерживать трубу в правильном положении.
Собирают трубопровод от выходного патрубка домашней канализации до места установки колодца.
Засыпают слоями боковые амортизирующие подушки и утрамбовывают их.
Выполняют обратную засыпку, не утрамбовывая: сначала песок, затем землю.

Скрытый способ

На приусадебном участке могут быть препятствия, мешающие землеройным работам: деревья, постройки и другие объекты ландшафта. В этом случае открытым способом канализацию проложить не удастся, поэтому приходится обращаться к специалистам, которые могут проложить трубопровод, не нарушая целостности грунта.

Скрытый способ прокладывания канализации иначе называется методом прокола.

Специальной буровой установкой прокладывают пилотную скважину под землёй от места расположения колодца до патрубка домашней канализации.
Расширяют скважину до диаметра, в 1,5 раза превышающего сечение трубопровода.
К насадке на конце бура прикрепляют конец трубопровода и протягивают его в скважину.

Обратите внимание! Минусом скрытого способа остаётся возможная погрешность в геометрической форме трубопровода. Так как работа бура контролируется удалённо, могут быть нарушены угол уклона или прямолинейность трубопровода.

Сборный колодец

Последним по порядку следования сточных вод, но не по роли в работе канализации, является коллектор или септик – колодец, в который из трубопровода поступают нечистоты. Располагают колодец таким образом, чтобы он находился в самой нижней точке системы водоотведения.

Расстояние между колодцем и другими объектами, расположенными на участке и поблизости от него:

Объект	Расстояние не менее, м
нежилые хозяйственные постройки	1
жилые постройки	5-7
водозаборный колодец	50
забор между участками	2
открытые водоёмы	15

Типы колодцев

Для частного дома можно оборудовать колодец одного из трёх типов:

накопительный колодец или коллектор – герметичная ёмкость, в которую поступают сточные воды, при заполнении коллектора нечистоты откачивают;
колодец с доочисткой, септик – ёмкость из нескольких последовательно соединённых камер, в которых постепенно отстаиваются сточные воды, осадок перерабатывают бактерии, а частично очищенная вода поступает в последнюю из камер и оттуда уходит в почву;
станция глубокой очистки – колодец с фильтрами и биореактором (набор веществ и бактерий), в котором происходит очищение сточных вод от опасных микроорганизмов и отделение безопасной органики, очищенная вода уходит в почву, а выделенную органику можно использовать в качестве удобрения.

Колодец первых двух типов можно оборудовать своими руками. Используют для этих целей готовые ёмкости из пластика или железобетонные кольца. Септики также возводят из кирпича и бетона.

Станцию глубокой очистки своими руками оборудовать сложно, так как это требуется специальных знаний. Колодец этого типа проще купить и установить в готовом виде в подготовленный котлован.

Как рассчитать объем для септика и коллектора?

Размеры колодца рассчитываются исходя из количества жителей дома, наличия различных бытовых и сантехнических приборов, подключённых к канализации, активности расходования воды и планируемой частоты откачивания стоков из септика, если он накопительный.

Объем очистного септика рассчитывается исходя из максимального суточного потребления воды человеком. При наличии сантехники и бытового оборудования один человек в сутки потребляет не более 0,25 куб. м. В септике сточные воды отстаиваются около 3 суток. Следовательно, для получения объёма коллектора нужно умножить количество членов семьи на 0,25х3, то есть на 0,75 куб. м.

Можно воспользоваться онлайн-калькулятором расчёта минимального объёма септика. В таком калькуляторе учитывается количество жильцов, наличие сантехники и бытовых приборов и периодичность их использования.

Объем герметичного коллектора можно рассчитать, зная среднемесячный расход воды в доме. Если очистку планируется проводить 2 раза в месяц, то колодец должен иметь объем около половины среднемесячного расхода воды.

При расчёте объёма коллектора стоит учесть возможности ассенизаторов, к которым периодически придётся обращаться для проведения очистки резервуара. Обычно объем цистерны ассенизационной машины равён 3 кубометрам, поэтому и колодец лучше делать кратного объёма. Это позволит эффективнее расходовать средства: не переплачивать за вызов лишней машины, которая уедет неполной, и не оставлять неоткачанные нечистоты в коллекторе из-за того, что в ассенизаторской цистерне не хватило места.

Обратите внимание! Если на подворье содержатся домашние питомцы или скот, расход воды увеличивается, но на объем сточных вод это не влияет. Продукты жизнедеятельности животных в канализацию обычно не сбрасывают – для этого предусматривают места переработки отходов в гумус.

голоса

Рейтинг статьи
