Развальцовка для медных труб своими руками

Вальцовка для медных труб своими руками: советы от мастеров

Часто при установке кондиционеров или проведении водопровода, необходимо провести вальцовку медных труб. Это такая деформация трубок, которая проводится с определенной целью. Направление можно создавать любое.

Делают это мероприятие на производстве при помощи специального инструмента, который называется вальцы. А если будет такая необходимость, то можно провести развальцовку и в домашних условиях самим. Но в этом случае надо все делать осторожно, чтобы выгнуть трубку, но не нарушить ее целостность, иначе произойдет деформация или вообще трещина появится.

Вальцовка медных труб: а,б,в — дефекты вальцовки (сколы, трещины, неровные края).

1. Для чего необходима развальцовка
2. Инструменты для вальцевания
3. Приспособления для развальцовки медных труб
4. Набор для развальцевания труб
5. Стадии развальцовки
6. Пример развальцевания медных труб

Для чего необходима развальцовка

Сегодня имеется очень большой выбор разных видов медных труб, а также элементов, которые необходимы для их соединения. Поэтому с легкостью можно подобрать нужный профиль или фитинги. Но бывают случаи, что вальцовка трубки своими руками просто необходима. Ее нельзя заменить, если:
• Оборудования необходимой формы не делается на производстве.
• Фитинги имеются в продаже, но в данный момент нет возможности их приобрести.
• Нужно точно подогнать изделие.

Инструменты для вальцевания

Конечно, для правильной развальцовки трубы своими руками надо иметь специальный инструмент. Но можно простое оборудование сделать из материалов. Это шаблон, имеющий вид конуса, он вставляется в трубку и ее проворачивают до того, пока не получится необходимый результат.

Приспособления для развальцовки медных труб

В таком оборудовании есть свои минусы:
• Нельзя провести контроль над точностью подгонки.
• Могут изменить свою форму стенки медных трубок.
Поэтому самому выполнять вальцовку – это не надежный способ, для того, чтобы провести обработку. Его можно использовать редко, например, в одном конкретном случае. Так как он все-таки не совсем применим для того, чтобы проводить крепление в системе водоснабжения, установке кондиционера или холодильные установки.

А чтобы работа была выполнена правильно, вы должны найти более надежные инструменты. В домашних условиях для использования подойдет вальцовка в виде конуса. Она оснащена струбцинами, для того, чтобы надевать медные трубки любых размеров. Но получаемый результат не совсем хорош.
Специальный набор для вальцовки трубок имеет в своем составе оборудование с трещоткой предохранительной. А самый главный инструмент, входящий в данный набор, это развальцовщик. Он специально предназначен для работы с медными трубками.

Набор для развальцевания труб

Выбор инструментов для того, чтобы сделать больше медные изделия очень широк. Он может включать такие комбинации:
• Развальцовщик механический.

развальцовщик медных трубок

инструмент для развальцовки медных трубок

• Набор для вальцовки медных трубок, который имеет еще расширители, резчики труб и ключи для работы.

набор для вальцовки медных трубок

Такой набор лучше покупать, когда вы собираетесь постоянно выполнять такие монтажные работы, например, для своего заработка. А если вам нужно выполнить только один раз расширение, то здесь подойдет и самый простой набор для универсальной работы, в котором находится обычный развальцовщик.

Стадии развальцовки

Для получения надежного соединения трубопровода, изготовленного из медных трубок, необходимо правильно выполнить работы по вальцеванию конструкции.
И если вы решили сами произвести развальцовку труб, то надо следовать таким действиям, чтобы все сделать правильно:
1. Сначала необходимо произвести очистку конца трубы.
2. Потом специально подобранную муфту надеваете на зачищенную часть.
3. Трубу надо вставить в развальцовщик, потом вращать ее до получения небольшой кромки в сорок пять градусов.
4. Затем осторожно вынимаете выполненное изделие.
5. И муфтой закрепить два участка концов трубы.
Конечно, не только такие фитинги могут быть соединительными деталями. С помощью профессионального развальцовщика можно подготовить трубы и для паечного крепления. Методики в принципе похожи. Они подразумевают преднамеренную деформацию трубы до определенного размера.

Пример развальцевания медных труб

Если вы собираетесь устанавливать кондиционер, то в этом случае самой важной задачей будет считаться как раз вальцовка медных трубок. Потому что от выполненной работы и будет в большей мере зависеть герметичность контура фреонового. Так как протечки его не должно быть. Иначе смысла в работе кондиционера нет никакого. Поэтому сомнений не должно никаких быть.

Разберем подробнее все важные моменты данной работы. Например, вам необходимо развальцевать трубу, имеющую диаметр 3/8 дюйма. Выбираете вначале необходимые инструменты для работы:

• труборез.

труборез для медных труб

• риммер.

риммер для медных труб

• обязательно развальцовщик.

развальцовщик для медных труб

Затем берете трубу и отрезаете необходимый размер при помощи трубореза.

отрезаем труборезом

Если посмотреть, то после обрезания будет видно, как изменилось сечение под действием трубореза. Оно стало меньше примерно на 0,56 см.

вальцовка труб своими руками

Если произвести сразу развальцовку без подготовки, то у вас получится бортик, а он не нужен. Значит необходимо после обрезки провести обрабатывание: срезается фаска при помощи риммера. После такого действия опять развальцовывайте деталь. Бортик исчезнет, а поверхность должна стать гладкой.

убираем получившийся бортик

Получившаяся юбочка должна стать шире, но чтобы можно было накинуть гайку ¼. После этих действий, становится ясным, что вынимать из развальцовщика трубу надо тем краем, который обрабатывался.

обработка

И последним этапом работы будет стыковка полученных деталей. Медную трубку, которую развальцевали, необходимо приставить к штуцеру и затянуть гайку. Но все надо определять так, чтобы рукой закрутить гайку уже на процентов девяноста, а остальные десять с помощью специального ключа.

развальцовка трубы после обработки триммером

Если гайка идет туго, то снова все раскрутите и пробуйте еще раз. Иначе ваша конструкция будет не герметичной. И тогда при вводе в эксплуатацию кондиционер, жидкость или газ будет подтекать. А в некоторых случаях может совсем сорвать резьбу. И вся работа пойдет насмарку. Тогда придется начинать все сначала, поэтому лучше сразу все проверить и провести правильное соединение деталей.

Сообщества › Мир Реставрации (реставрационный ремонт) › Блог › Развальцовка тормозных медных трубок

Недавно я закончил разводку медных трубок в моторном отсеке.

Выкладываю отчет на примере Газ 24. Думаю эта тема актуальна для реставраторов.

Инструмент — Jonnesway AN040043 и пружинный трубогиб за 60р.

ВНИМАНИЕ! Не забудьте одеть второй штуцер перед вальцовкой второго конца трубки!

Всем удачной реставрации!

Метки: развальцовка, медные трубки, реставрация, volga rebel blue, тормозные трубка, газ, 24

Комментарии 58

Здравствуйте, подскажите пожалуйста, как качество вашего инструмента для развальцовки тормозных трубок, хочу купить, но, не определился с выбором, тоже предстоит замена тормозной магистрали, можете посоветовать свой инструмент для работы, или есть что-то лучше, заранее благодарю?!

Да, отличный инструмент.

Спасибо огромное, удачи вам!

Спасибо большое за пост!

А вальцовку бочонком допустимо делать для ГАЗовских и АЗЛКшных деталей?

Красивые фото! Прямо заглядение!
Вальцовка, как на самой левой трубке, применяется в авиации.

может я глупый вопрос задаю, но на Волгах использовались медные тормозные трубки? На зарубежных аналогах тех лет вроде обычные металлические трубки были…
Или это всё в рамках «заводского улучшения»? Просто интересно.

Медные шли до середины90х точно, потом хз, даже на Уазе 97гв были медные. Потом запасы, закончились и перешли на металлические)))

А я трубки большого диаметра (12,16) песком набивал и гнул трубогибом.
А трубки малого диаметра (6,8,10) ручным трубогибом.

А штуцера брал в простом магазине запчастей? И где сами трубки?

Штуцера у меня были, но они продаются там же, где и трубки (я брал на авторынке)

каким вальцовочником пользуешься?

Инструмент — Jonnesway AN040043

Такие не везде можно подлезть

Существует для трубок ещё вот такая приспособа
Думаю, вам понравится

Все просто класс!
Что то не совсем понял про пружинный трубогиб? Одеваешь пружину на трубку и руками, молотком … гнуть?

Каким молотком?) Они легко гнутся от руки) Пружина нужна, что радиус был ровный и трубка не плющилась.

Все просто класс!
Что то не совсем понял про пружинный трубогиб? Одеваешь пружину на трубку и руками, молотком … гнуть?

Медная и алюминиевая трубки легко гнутся вручную. Пружинная оправка используется, для создания гибов малого радиуса. Если попробуете загнуть трубку на 90 градусов, без трубогиба она просто сломается где-то в центре.

Крайняя левая трубка, такой конус наблюдал на ГАЗ и ЗИЛе в системе подкачки, а так же в топливопроводе. Ремонтировал на своей технике, набор похожий.

Я таким пользуюсь. Не знаю, годится-ли для реставрации, но для ремонта обычных авто я трубки обсаживаю в термоусадку на клею, чтобы не зеленела трубка.

Что за термоусадка на клею?

electroplast.by/termousad…icientom-usadki-31-ttk-31 не реклама, но такого плана, клей еще дополнительно герметизирует.

Что за термоусадка на клею?

Эффект как от окраски.

Я таким пользуюсь. Не знаю, годится-ли для реставрации, но для ремонта обычных авто я трубки обсаживаю в термоусадку на клею, чтобы не зеленела трубка.

На фото — трубогиб?

Да, очень простой и дешевый)))

Я так понял для одного, какого-то определённого диаметра?

помоему до 8мм (или до 6мм) сейчас и не упомню, т.к. сгибаю им только 4.2мм

Лучшей реставрации авто я еще не видел! Удачи Вам!

я постоянно забываю про второй штуцер )))

Отлично, у меня и похожая приблуда есть, недавно трубку поломал возле главного так пришлось через всю машину новую тянуть, и подкрылки снимать и расширители…

Знакомо… ((((( Однажды полностью согнул магистраль, осталось кончик трубки развальцевать. Снял вальцовку и вижу, что конус с трещиной. Пришлось опять заказывать трубку и гнуть, по-испорченной трубке.

Да мне тоже обидно стало когда уже поменял а выяснилось что можно было у нас в городе завальцевать.

Да есть компании. Но когда я к ним поехал, оказалось у них трубогиб сломался и они вальцуют молотками. По-этому купил себе набор.

Классно написано, а фото так вообще супер-пупер! Видно, что с любовью…

Классная работа! Качество развальцовки очень даже, как заводское. Тоже надо себе прикупить такой Jonnesway.

Вот это красота, произведение искусства не меньше =)
Цвет приятный у машины кстати)

Отличный и пост, и инструмент, и работа! Подскажите — (кто имеет ПРАКТИЧЕСКИЙ опыт), кроме Jonnesway AN040043 есть набор, который делает близкие по качеству вальцовки и стоит дешевле?

30 лет пользуемся итальянским USAG, профессиональный инструмент с пожизненной гарантией, отличный результат, но и стоит вряд ли дешевле)

Отличный и пост, и инструмент, и работа! Подскажите — (кто имеет ПРАКТИЧЕСКИЙ опыт), кроме Jonnesway AN040043 есть набор, который делает близкие по качеству вальцовки и стоит дешевле?

У меня такой же только Licota. Уровень качества у этих брендов одинаковый. Force ещё можно посмотреть

Не надо смотреть «Force»! Не советую! Или если уж смотреть, то внимательно смотреть струбцину. Они часто кривые, соответственно и конус будут формировать плохо.

у меня струбцины нет, пользовался другим инструментом форс, головками, трещотками, ключами
нареканий не было.
хотя вполне могли не в той хижине дядюшки Ляо заказ на струбцины разместить))

Я тоже пользуюсь ключами, трубогибом и ещё чем-то компании Форс. К ним нареканий нет.
А вот к наборам вальцовок есть претензии. Один такой набор в гараже лежит, смотрел в магазинах. Там качество похожее: что-то хуже, что-то лучше.

Отличный и пост, и инструмент, и работа! Подскажите — (кто имеет ПРАКТИЧЕСКИЙ опыт), кроме Jonnesway AN040043 есть набор, который делает близкие по качеству вальцовки и стоит дешевле?

Дешёвые Force и Зубр вроде или Нафаня. По качеству одинаково плохие. Точнее качество переменное.
Либо струбцина криво изготовлена, либо пресс-планка косоватая.
Короче, не рекомендую или внимательно смотрите перед покупкой.

Развальцовка медных трубок своими руками – пошаговая инструкция процесса с видео уроками, какой инструмент понадобиться

Эта технологическая операция, суть которой состоит в изменении формы одного или двух концов трубы, применяется при соединении отдельных деталей в процессе их соединения. Развальцовка медных трубок своими руками может производиться при монтаже трубопроводных сетей, при сборке и ремонте различных видов теплообменников и т.д.

Особенностью таких соединений является применение трубок небольших размеров. В этих случаях в месте стыка может получиться уменьшение проходного размера до критичных величин.

Поэтому при выполнении этой операции производится раздача одной трубы с установкой внутрь нее стыкуемой детали без потери проходного размера.

Основными видами соединений, при которых используется данная технологическая операция, являются – муфтовая стыковка и пайка.

Технология и особенности процесса развальцовки

Стыковка деталей трубопровода – наиболее ответственный момент при монтаже. Основной особенностью процесса является придание концу детали размера, соответствующего наружному размеру трубы.

Если сопряжение выполняется с использованием фитингов, развальцовкой увеличивается поверхность контакта двух деталей, а природная пластичность материала обеспечивает плотный контакт без зазоров. Кроме того, образующаяся фаска под углом 45 градусов увеличивает поверхность контакта.

При соединении деталей из меди пайкой производится раздача конца трубы. При этом внутренний диаметр обрабатываемого конца должен быть на 0,12-0,2 миллиметра больше наружного размера трубки.

Такой зазор обеспечивает нанесение на ее поверхность слоя припоя. После этого тонкий конец вводится в отверстие, и стык прогревается паяльной лампой, газовой горелкой или любым другим доступным способом.

Этапы развальцовки медных трубок – пошаговое описание процесса + видео уроки

Для подготовки медной трубы к соединению понадобится специализированный инструмент, который называется развальцовкой, вальцовка, развальцовщик (более подробно про инструменты, их виды и советы по выбору, мы рассмотрим ниже). Сущность процесса заключается в приложении к концу механической нагрузки с целью придания ему определенной формы.

Как правило, это конус. При этом металл подвергается определенному удлинению за счет уменьшения толщины стенок трубы. При правильном выполнении операции не изменяется соосность элементов детали.

Для создания стыка с использованием фитинга, размер конуса должен составлять порядка 74 градусов в соответствии с требованиями ГОСТ 13954-74. При использовании оборудования или приспособлений промышленного происхождения и соблюдении всех требований техпроцесса, результат должен соответствовать приведенной схеме.

На что обратить внимание при подборе трубок;

1. Не допускается разностенность (неодинаковая толщина стенок в поперечном сечении). В процессе деформации в зоне тонкой стенки растяжение выше, чем в противоположном направлении, где она может отсутствовать вовсе. При этом нарушается соосность внутреннего канала и возникает риск разрыва стенки или образования трещин в ней.
2. Для развальцовки нужно использовать отожженные медные трубы. В процессе отжига изменяется кристаллическая структура материала, и он становится более пластичным.
3. Для соединения медных трубок используются изделия с толщиной стенки не менее 0,8 миллиметра.
4. На торцах, подвергаемых развальцовке, не должно быть механических повреждений, они должны быть строго перпендикулярны продольной оси. Для обеспечения этого параметра следует торцевать конец трубы с использование специального инструмента – трубореза.
5. Для развальцовки используются насадки различных размеров, соответствующих стандартным требованиям, как для резьбовых соединений, так и под пайку. Если приобретается оснастка, произведенная в азиатских странах, необходимо проверять ее на соответствие нашим стандартам, в противном случае нестыковка неизбежна.

Нужно также обращать внимание на состояние инструмента для развальцовки медных трубок. Раздача производится пуансоном. Перед началом работы его нужно тщательно очистить от пыли и загрязнений.

Как выполнить развальцовку или разбортовку медных трубок своими руками

При монтаже или ремонте трубопроводов, нагревательных или охлаждающих приборов может потребоваться выполнение соединений медных трубок между собой или с другими элементами конструкции. Для создания прочного соединения приходится прибегать к развальцовке – расширению края трубы и придания ему формы раструба, позволяющего соединить элементы конструкции без потерь пропускной способности.

Суть процесса

Трубы в теплогенерирующих и теплообменных агрегатах обычно имеют малый диаметр. Поэтому при сваривании таких трубок встык образовавшийся внутри грат существенно уменьшает пропускную способность узла, нарушая работоспособность трубопровода.

Использование фасонных элементов, вставляемых в соединяемые трубы, приводит к тому же результату – внутреннее сечение уменьшается.

Если же перед соединением конец трубы расширить, а затем надеть ее на другую трубу, фитинг или патрубок подключаемого прибора, потери пропускной способности удается избежать.

Обратите внимание! Развальцовка, разбортовка или вальцевание – это расширение одного или обоих торцов трубы и изменение формы края. Такое формование позволяет изготовить на конце прямой медной трубки раструб нужной формы, необходимый для ее соединения с другими элементами конструкции.

Суть процесса в том, что тонкий слой металла под воздействием механической нагрузки размягчается и постепенно принимает нужную форму. При этом увеличивается площадь поверхности и уменьшается толщина стенок кромки трубы.

Вальцевать можно трубу из любого материала, однако в большинстве случаев это технически сложно и не оправдывает трудозатрат, так как всегда можно купить или готовые раструбные изделия или необходимые соединительные элементы.

В домашних условиях развальцовывают в основном именно медные трубки, которые относительно легко поддаются деформации из-за мягкости и эластичности меди.

Технология и этапы развальцовки

Медные трубки соединяют между собой или с другими элементами трубной конструкции при помощи сварки или муфты.

В зависимости от способа соединения (фитингового или сварного) различается технология предварительной подготовки края трубы.

• Для выполнения сварного узла выполняют раздачу торца трубы – расширяют отверстие до тех пор, пока его внутренний диаметр не станет больше внешнего диаметра присоединяемой детали на 0,1-0,2 мм. Зазор между соединяемыми элементами в процессе спаивания будет заполнен припоем, который обеспечит прочность и герметичность узла.
• Для фитингового соединения деталей отверстие медной трубки не просто расширяют до нужного размера, а подготавливают на конце фаску нужной формы, обычно под углом 45⁰. Таким образом увеличивают площадь контакта, благодаря чему обеспечивается надежность узла. Помогает в этом и природная пластичность меди – при обжатии места соединения фитингом размягченный металл плотно обхватывает присоединенную к трубе деталь и заполняет все зазоры.

Независимо от задачи развальцовки, этапы процесса одинаковы:

• Отрезают трубу строго перпендикулярно, зачищают края и внешнюю поверхность вблизи среза, а если труба была деформирована при отрезании, например, сплющилась, восстанавливают круглую форму ее сечения. Даже частичное невыполнение этого этапа может привести к тому, что в итоге соединение не будет надежным и легко разгерметизируется.
• Фиксируют трубу в матрице развальцовочного инструмента или тисках так, чтобы оставить свободными примерно 5-6 мм трубки. Если узел будет выполняться фитинговым способом, сначала на трубу надевают обжимную гайку и только после этого фиксируют трубу в держателе. Надеть обжимную гайку на развальцованную трубу проблематично.
• В торец трубы вставляют штамп нужного размера и постепенно вкручивают его внутрь. При этом металл размягчается, растягивается, и кромка трубы принимает коническую форму.
• Убирают расширитель из трубы, освобождают ее из держателя и внимательно осматривают полученный раструб. Если по краю обнаружены заусенцы, их зачищают.

Это важно! Если раструб имеет трещины, его кромки не параллельны друг другу или перекошены относительно оси трубы, необходимо отрезать весь развальцованный край и повторить процесс разбортовки сначала.

Инструменты

Увеличить диаметр мягкой и эластичной медной трубы можно и вручную, просто натягивая ее на коническую болванку подходящего размера.

Однако таким кустарным способом получить раструб с правильной геометрией очень сложно. Стенки могут иметь неоднородную толщину, из-за чего более тонкие растянутся слишком сильно, а толстые не растянутся совсем. Усилие, прилагаемое человеком, также неравномерно, поэтому возможно искривление трубы во время работы и перекос болванки, вследствие чего раструб получится асимметричным и перекошенным.

Чтобы сделать разбортовку аккуратно и сформировать из кромки трубы раструб нужной формы, способный обеспечить в дальнейшем надежное соединение элементов конструкции, используют различные инструменты.

Экспандер

Это ручной механизм, в котором развальцовка производится простым применением силы, так же как и при использовании конической болванки. Экспандер состоит из двух ручек и расширителя – раздвижного конического элемента, который вставляется в трубу. При воздействии на рычаги части расширителя расходятся в разные стороны, растягивая трубу.

Экспандер недорог и позволяет выполнить работу быстро и без особых трудозатрат. Однако получить качественный результат при помощи этого инструмента трудно. Стенки растягиваются неравномерно, более тонкие участки могут разорваться.

Конусный развальцовщик

Это небольшой набор из двух инструментов: матрицы и собственно развальцовщика.

Матрица – это тиски с несколькими цилиндрическими отверстиями, расширенными сверху до 45⁰. Размеры отверстий соответствуют стандартным диаметрам труб.

Развальцовщик состоит из:

• корпуса с направляющими,
• конусного расширителя,
• управляющего механизма,
• силового винта.

При вращении силового винта, приводящего в действие управляющий механизм, расширитель постепенно ввинчивается в кромку трубы, расширяя ее. Направляющие обеспечивают неизменность взаимного расположения трубы и расширителя, благодаря чему не возникает перекосов и получается ровный и аккуратный раструб.

Механический развальцовщик

Этот инструмент схож с предыдущим, но его рабочим органом является не конус, а набор вальцов. Вальцы не растягивают, а раскатывают стенки трубы, расширяя ее равномерно и постепенно, благодаря чему металл имеет одинаковую толщину на всей развальцованной поверхности, а раструб получается аккуратным и симметричным.

Развальцовщик с электроприводом

Такой вальцовочный аппарат в дополнение к механическому развальцовщику имеет электропривод, благодаря чему работы по расширению труб выполняются быстрее и с меньшими трудозатратами.

Рекомендации по выполнению развальцовки

Самостоятельная разбортовка медных трубок – легкая задача только при наличии практического опыта. При этом от качества развальцовки зависит герметичность и надежность выполняемых соединений.

Поэтому перед монтажом медного трубопровода, установкой или ремонтом теплогенерирующих приборов лучше попрактиковаться на трубах разного диаметра.

Обратите внимание! Выбирая инструмент для развальцовки, следует оценить его необходимость и рациональность покупки.

Для специалиста, профессионально занимающегося ремонтом трубопроводов или оборудования, потребуется набор профессиональных инструментов, в который кроме развальцовщика входит риммер для зачистки края трубы, трубогиб и труборез. Для редких ремонтных работ хватит недорогого развальцовщика с минимальным набором насадок.

Рекомендации, которые помогут выполнить развальцовку правильно:

• Перед началом работ тщательно проверяют трубу: на ней не должно быть заусенцев и мусора, край и стенки должны быть ровными и не иметь искривлений, к развальцовке допускаются только трубы с круглым сечением.
• Во время развальцовки важно следить за тем, чтобы не происходило перекоса расширяющего наконечника относительно трубы. В противном случае раструб будет асимметричным и не сможет обеспечить надежное соединение.
• При расширении трубы вручную, конусную болванку следует вкручивать, а не вдавливать в отверстие. Это поможет распределить усилие и не повредить трубу.
• Разбортовку трубы экспандером лучше выполнять в два-3 этапа. Сначала немного расширить кромку, а затем повернуть расширитель и растягивать трубу до нужного диаметра.
• Устанавливая трубу в матрицу вальцовочного станка, следует выбирать то отверстие, которое точно соответствует диаметру трубы.
• Внешнюю поверхность трубки перед развальцовкой обрабатывают абразивной губкой, чтобы очистить от пыли и мусора и обеспечить надежную фиксацию в держателе. Если этого не сделать, трубка будет проскальзывать в матрице, мешая процессу развальцовки.

Развальцовываем медную трубку своими руками

Скрепленные с разными деталями или между собой трубы не должны протекать. С этой целью соприкасающиеся края деформируют. Технология называется вальцеванием – увеличение края трубы под углом. Это деформирование участка детали. Расскажем, как самостоятельно развальцевать медную трубку.

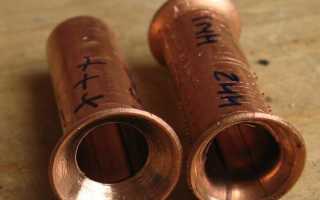

Трубки с раструбом

Особенности вальцевания в зависимости от технологических процессов скрепления труб

Какой вариант развальцовки выбрать зависит от способа скрепления медных трубок друг с другом или с деталями конструкции:

1. Если планируется сварка, отверстие увеличивают до необходимого размера. Внутренний диаметр трубы должен превысить внешний диаметр соединяемого элемента на 0,1 – 0,2 мм. Зазор между ними заполняют оловом или другим припоем. Это обеспечит надежную изоляцию.
2. Если элементы сцепляются муфтой, отверстие не только увеличивают, но и делают раструб под наклоном 45º. Увеличившаяся площадь контакта повысит надежность соединения.

Этапы вальцевания одинаковые, независимо от технологии скрепления элементов.

Алгоритм действий

Как сделать вальцовку медных трубок своими руками? Осуществлять действия необходимо в следующей последовательности:

Прибор, разрезающий трубки

Трубу надо перпендикулярно отрезать, кромка должна быть ровной.

1. Наружную зону среза и его края важно тщательно зачистить. Если при резке произошла деформация, необходимо восстановить форму трубы.
2. Следующий шаг – крепление элемента в матрице специального инструмента для увеличения диаметра или тисках. 5 мм конца детали необходимо оставить свободными. Если предполагается фитинговое крепление, перед фиксацией на элемент устанавливают обжимную гайку.
3. В отверстии необходимо разместить подходящего размера расширительный конус и вкрутить его. После такого действия медный материал растянется, а торец детали постепенно станет принимать форму конуса.
4. Следующий шаг – удаление расширителя и снятие обрабатываемого элемента с держателя.

Далее следует провести осмотр полученного раструба. Если остались неровности, царапины, микросколы, их необходимо зачистить. После развальцовки трубки надо подождать, пока она не остынет до комнатной температуры и только тогда начинать скрепление.

Важно! Иногда после развальцовки на обработанной зоне трубки появляются трещины, кромки скошены по отношению к оси. Тогда обработанный край придется обрезать и начать все сначала.

Устройства и приборы

Чтобы сделать развальцовку в домашних условиях надо подготовить инструменты. увеличить край медной трубки доступно человеку без опыта вручную, натянув его на коническую болванку. Минус такого способа обработки: получить раструб с заданными размерами будет сложно, потому что мастер прикладывает неравномерное усилие. Такая развальцовка искривляет деталь. Изъяна можно избежать, используя специальные инструменты.

Строительный рынок предлагает расширяющие диаметр изделий из меди приспособления с ручным или электрическим приводом. Электроинструменты используют для развальцовывания трубопровода и для других целей. Например, изгиба под нужным углом. Все приборы действуют по принципу пластической деформации, что обеспечивает сохранение внутренним поверхностям трубы гладкости в процессе расширения диаметра изделия.

Комплект инструментов для развальцовки

Шаблон

Это простейший аппарат – болванка в форме конуса. Изготавливается из любого металлического сплава, который тверже меди. Главное преимущество шаблона – небольшая цена. Кроме того, он легок в применении. Но такой способ увеличения диаметра изделия нередко сопровождается разрывами стенок.

Эспандер

Это ручной прибор, в котором увеличение диаметра медных труб происходит в результате применения силы. Устройство состоит из 2 рычагов и раздвижного конуса, на который насаживается обрабатываемый элемент. При надавливании на ручки эспандера, элементы расширителя расходятся в разные стороны, медное изделие растягивается. Это недорогое устройство не гарантирует качественного результата. При его использовании невозможно контролировать толщину трубы, на более тонких зонах могут возникнуть порывы.

Развальцовку изделия эспандером целесообразно выполнять в два приема. Вначале слегка расширить край, затем повернуть инструмент и растягивать трубу до требуемого диаметра.

Эспандер

Конусный развальцовщик

Представляет собой простейший набор: матрица и развальцовщик. Первый из 2-х элементов представляет собой пластину с округлыми прорезями размерами стандартных сечений труб. Развальцовщик состоит из нижеперечисленных элементов:

• корпуса;
• расширителя;
• ходового винта.

Когда ходовой винт начинает вращаться, расширитель ввинчивается в отверстие изделия и создает раструб.

Механический и электрический инструмент

Механическое устройство аналогично конусному, только его рабочим элементом является набор вальцов. Они действуют не растягивая, а равномерно раскатывая стенки труб. Указанная технология обеспечивает одинаковую толщину материала на всем обработанном участке. Благодаря этому внутренние поверхности трубы в процессе раскатывания остаются гладкими, а раструб получается аккуратный и симметричный.

Электрический аппарат отличается от механического наличием электропривода. Он значительно сокращает время выполнения процесса и не требует прикладывать усилие.

Развальцовщик, работающий от электросети

Важно! Мастеру, стоящему перед выбором инструмента для вальцевания, необходимо определить его необходимость. Для ремонта достаточно простого прибора с простейшим комплектом насадок. Специалисту, прокладывающему и ремонтирующему трубопроводы, целесообразно купить профессиональный набор.

Полезные советы по выполнению процесса

От того, насколько качественно проведена работа, зависит герметичность, надежность крепления. Чтобы сделать развальцовку самостоятельно и получить хороший результат, нужен опыт. При отсутствии навыков, прежде чем осуществлять монтаж медного трубопровода, целесообразно предварительно поупражняться на трубах разного диаметра.

Чтобы развальцовка была качественной, выполнять ее следует в соответствии с рекомендациями:

• Перед началом технологического процесса необходимо визуальным способом выявить наличие заусенец, неровностей на изделии. Следует удалить грязь с внутренней и внешней поверхности трубки. Развальцовку делают только на изделиях с круглым сечением.
• Внешнюю поверхность медной детали перед началом технологического процесса следует тщательно обработать щеткой, удалить пыль, мусор.

Чистка абразивной губкой

• Важно жестко закрепить изделие в держателе. Если к этому отнестись халатно, трубка будет скользить в матрице, что не позволит сделать качественную обработку.
• Если края медного элемента расширяются вручную, конус недопустимо вдавливать. Болванку следует аккуратно вкручивать в отверстие. Тогда усилие будет равномерно распределено и удастся избежать разрывов стенки изделия.
• В процессе работы важно следить, чтобы раструб не перекосило относительно осевой. Если это случится, соединение не обеспечит полную изоляцию, высокую износостойкость.
• При установке элемента в матрицу вальцовочного прибора важно подбирать размер отверстия, соответствующий диаметру медной трубки.

При правильной развальцовке получится качественный раструб для прочного герметичного соединения.
