Врезка полиэтиленовой трубы в стальную

Прежде чем выполнить отвод от внутреннего либо внешнего водопровода, необходимо закупить вспомогательные детали и инструменты. Их выбор производится с учетом типа труб, из которых проложен водопровод. При этом учитывается рабочее давление в системе.

Необходимость во врезке в систему внутри объекта либо на участке возникает при подключении к сети внешнего крана, сантехнического оборудования и бытовой техники. Процедура по врезанию в магистральную сеть проводится с целью подключения к водопроводу нового объекта.

Содержание

Принцип врезки в систему

Прежде чем начать монтажные работы, рекомендуется согласовать их с водоканалом и местной администрацией. Если на земельном участке отсутствует центральная канализация, врезка может быть запрещена. Но при наличии септика и всех установленных санитарных норм, существует возможность получить такое разрешение.

Чтобы состыковать трубы, оборудуется специальный колодец. Если водоканал запрещает выполнять врезку в существующий водопровод, тогда объект присоединяется к близлежащему колодцу. Но он должен находиться в рабочем состоянии.

Процесс врезки во внешнюю магистраль производится по следующим технологиям:

применяя арматуру, которая устанавливается на трубу в процессе монтажа;
фиксация отводной ветви системы, если отсутствует давление в системе;
применение фасонной детали, которая фиксируется на трубу. Подобное соединение не требует предварительного отключения подачи воды в системе.

Сварочные работы

Специалисты считают, что самым легким способом врезки в стальную внешнюю сеть является сварка. Обязательным условием для проведения врезки является возможность отключить подачу воды по системе.

Автогеном делают отверстие подходящего диаметра. Затем приваривается патрубок, монтируется вентиль. Последний элемент системы перекрывается в процессе проведения дальнейших работ. Если врезка завершена, потребуется восстановить антикоррозийную защиту.

Если трубопровод проложен из полиэтиленовых труб, тогда сварочные работы не проводятся. С учетом диаметра расходного материала фиксируется хомут.

Монтаж отводной трубы, не перекрывая магистраль

Технология врезки без изменения давления – это оперативная и производительная методика. Но перед её проведением необходимо учесть:

демонтаж изоляции и защита поверхности в области сверления трубы. При этом диаметр материала, с помощью которого будет отводиться вода, меньше параметров магистральной трубы;
фиксация дополнительных элементов сети. К фланцу фиксируется задвижка с устройством для изготовления отверстий;
если используется стальное изделие, тогда хомут заменяется патрубком, который приваривается. К нему присоединяется задвижка с фрезой. Выполненный шов дополнительно подваривается;
на следующем этапе устанавливается фреза нужного размера. Если отверстие готово, фреза снимается;
закрытие задвижки. Если врезка завершена, необходимо восстановить антикоррозийное покрытие, заизолировать трубы.

Пошаговая врезка во внутреннюю сеть

Если необходимо врезаться в стальную старую трубопроводную магистраль, тогда основным методом считается обустройство отвода путем приваривания тройника. Для этого потребуется провести большой объем работ.

Если к основной магистрали присоединяется труба из пластика либо его производных, тогда потребуется выпилить участок трубы с учетом размера монтируемого тройника. Но при выполнении такой работы возникает неудобство из-за близкого расстояния между сетью и стеной здания.

Более простым методом монтажа отвода считается врезка трубы криволинейным фланцем. Предварительно отрицается расходный материал с патрубком, диаметр которого соответствует габариту трубопровода. Отрезок разрезается вдоль так, чтобы его часть с патрубком плотно прилегала на трубопровод в качестве его другой стенки.

На патрубок с отверстием накладывается предыдущая заготовка. Место фиксации обрабатывается герметиком. Полученный фланец стягивается 2 хомутами по сторонам относительно патрубка. В последующем к патрубку фиксируется оставшаяся часть сети.

На современном сантехническом рынке можно купить адаптеры, специальные седелки и прочие приспособления, с помощью которых производится врезка (независимо от условий укладки сети).

Если используется седелка, не изменяется давление в системе. Седелка – это хомут, изготовленный из 2 частей. При помощи болтов эти части плотно обжимают расходный материал с 2 сторон. К седелке фиксируется кран с помощью специального соединения.

Если диаметр отверстия не больше 1/3 диаметра трубы, тогда его высверливают специальным приспособлением. Он времени присоединяется к крану. Если отверстие готово, кран закрывается, устройство демонтируется. К установленному крану монтируется труба отвода.

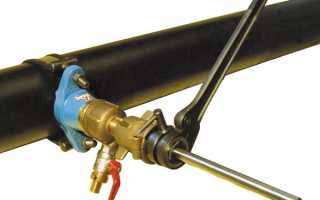

Чтобы подключить дом, применяется седелка с клапаном и встроенной фрезой. Для её монтажа понадобится муфтовая сварка. Подобное изделие применяется для трубопроводов, давление в которых не превышает 16 бар. В процессе монтажа магистраль не перекрывается, а при сверлении труб отсутствует утечка, не образуются стружки. Соединение не подвергается коррозии и эксплуатируется больше 50 лет.

Методы врезки без сварки

Можно врезаться в магистральный трубопровод, не используя сварку. Такую технологию применяют многие специалисты, так как сварочные работы требуют соблюдения правил безопасности. При этом для сварки понадобится специальное оборудование. Сварочные работы считаются сложными и трудоемкими.

Из несварочных технологий врезки выделяют:

установка коллектора – оптимальное решение для большого частного дома. Компактная коллекторная система монтируется и в квартире. К входу такой системы устанавливается водопроводная труба. У коллектора предусмотрено несколько выходов. Их количество зависит от модели системы. Трубопровод подсоединяется к любому выходу. Для фиксации шлангов используются переходники;
установка тройника – этот метод врезки используется, если предусматривается единый отвод. Предварительно раскручивается соединение водопровода, а затем на данное место монтируется тройник. Трубопровод расширяют либо укорачивают, нарезая резьбу;
процесс резки самой трубы – методика оптимально, если соединение снаружи отсутствует. Для выполнения резки используется болгарка. Устанавливается тройник с предварительно вырезанной резьбой;
применение тонкой трубы – в системе подготавливается отверстие, на которое фиксируется уплотнитель, хомут. Для монтажа отвода используются стягивающие винты.

Обустройство пластиковой и металлической сети

Для вхождения в пластиковую систему понадобится отрезок расходного материала, патрубок соответствующего диаметра. На его торце сохраняется 1/2 трубы, за счет которой выполняется функция закрытия мест врезки.

В магистрали делают отверстие с диаметром патрубка. Его обрабатывают герметиком. Фланец монтируется на трубу, а по бокам затягивается хомутами до момента, пока герметическое вещество не вылезет наружу. Его остатки удаляют сразу. Если вышеописанные работы выполняются в системе с низким давлением, хомуты не используют. Для фиксации фланца понадобится широкая изолента.

Врезка в водопровод из металлических труб

фланец изготавливается самостоятельно из трубы, внутренний диаметр которой совпадает с диаметром проложенной магистрали. Соблюдение такого условия обеспечит нужную герметичность для всей системы;
можно воспользоваться тройником с нужным диаметром. Для этого из детали удаляется часть трубопровода без патрубка. Затем расходный материал разрезается, выполняется отверстие. Для фиксации трубопровода используется сварка либо патрубок;
специалисты советуют приваривать фланец к трубопроводу. Сварочные работы выполняются по всему периметру изделия. Сварочную методику можно заменить герметиком и хомутом.

С помощью специального устройства делают отверстия в расходных материалах под давлением. Принцип рассматриваемого метода:

удаление изоляции;
зачистка поверхности труб.
установка фланца на подающий трубопровод с последующей его фиксацией хомутом;
подсоединение задвижки к фланцу;
монтаж устройства для сверления;
ввод фрезы через задвижку;
вырезка отверстия;
снятие сверлильного оборудования;
перекрытие подачи воды из патрубка.

По вышеописанной технологии можно произвести врезку без сварки в стальную трубу. Данная методика несколько отличается от технологии врезки в полипропиленовое изделие, не применяя сварку. Поэтому прежде чем начать монтажные работы, рекомендуется определиться с типом используемого расходного материала. Его расчет производится с запасом. По завершении работ система проверяется на герметичность. При её нарушении проводят дополнительные ремонтные работы. Их можно выполнить самостоятельно либо с помощью специалистов. Если системе герметична, магистраль готова к эксплуатации.

Как врезаться в водопроводную трубу

Нередки случаи, когда возникает необходимость расширения системы водоснабжения для того, чтобы появилась возможность установки сантехнического оборудования. Также это может быть связано с потребностью монтажа дополнительного контура. В любом случае такие действия должны соотноситься не только с техникой безопасности, но и с определенным порядком проведения работ. В этой статье вы узнаете, как врезаться в водопроводную трубу.

Врезка в водопроводную магистраль

Характеристиками магистрального водопровода является следующее: прокладка такого трубопровода производится на главных улицах, используются трубы диаметром от 100 до 2000 мм. Для осуществления врезки требуется обращение к одному из двух возможных вариантов исполнения данной задачи:

сварка – приваривается резьба, необходимая для монтажа крана, который используется с целью подсоединения трубы, идущей к конкретному дому;
накладной хомут – применяется тогда, когда отсутствует возможность перекрытия поступления воды.

Глубина залегания магистрали определяет место врезки. Если основная труба находится на приличной глубине, то врезка производится в ее верхней части, а в противном случае – с отводом в сторону. Рассмотрим подробнее упомянутые варианты.

Сварочный метод

При использовании этого метода желательно сначала отключить подачу воды, а затем перейти к непосредственной врезке. Для чего потребуется выжечь отверстие в соответствии с диаметром резьбы, которую затем и надо приварить.

При этом не всегда процесс такой работы выглядит именно так. В некоторых случаях врезка в водопроводную трубу осуществляется без перекрытия подачи воды. Объяснить это можно элементарным отсутствием запорных вентилей или тем, что такая арматура есть, но она старая, что не позволяет ее использовать по назначению. На практике предполагается следующий набор действий:

выбирается место врезки, где и приваривается резьба;
затем накручивается полнопроходной кран;
производится сверление отверстия через установленный кран с соблюдением того, чтобы перфоратор был защищен от воды резиновым или картонным экраном;
по окончании предыдущего процесса сверло дрели резко выдергивается, а кран закрывается.

Накладной хомут

Вариант использования накладного хомута при необходимости врезки в магистраль вполне подойдет при работе с трубами из разных материалов: сталь, полипропилен, полиэтилен и др.

На практике такая врезка имеет следующий порядок действий:

производится отключение воды;
осуществляется крепление накладного хомута на трубу с учетом того, что этот элемент монтажа должен быть на один размер больше трубы;
под хомут подкладывается уплотнитель, выпускаемый обычно из резины или силикона, что необходимо для обеспечения герметичности соединения;
с помощью сварки на хомут крепится резьба;
монтируется кран;
подается вода.

Точно так же производится врезка в трубу водопровода без отключения воды, но только в том случае, если давление не превышает 5 атм. В большей мере данный способ подходит при работе с полиэтиленовой трубой – более простой процесс сверления. Когда материалом изготовления трубы и хомута является металл, то нет необходимости фиксировать хомут. Что же касается полиэтиленовой трубы, то это не так, что объясняется наличием большого линейного расширения данного изделия. Это заставляет использовать эпоксидный клей для посадки хомута.

Врезка на второстепенном участке водопровода

От любой центральной магистрали ответвляются так называемые второстепенные трубопроводы, подающие воду на соседние улицы. Трубы таких разводок преимущественно полиэтиленовые, они отличаются меньшим диаметром – в среднем 50 мм. Обычно в местах ответвления второстепенных трубопроводов смонтированы краны, перекрытие которых упрощает работу по врезке труб, что доступно с помощью двух способов.

Читать еще: Как ровно отрезать трубу болгаркой?

Первый:

Выкапывается траншея длиной 2 метра, идущая вдоль трубопровода. Такая реализация задачи применяется преимущественно по отношению к трубам малого диаметра (до 50 мм).
Производится разрезание трубы.
На трубу монтируется тройник, который может привариваться, если труба металлическая, или просто крепиться с помощью накидных гаек, если она полиэтиленовая, например.

Второй:

Осуществляется монтаж накладного хомута, заводские образцы которого оснащены резьбой, необходимой для установки кранов.
Накручивается кран.
Производится сверление отверстия, что делается непосредственно через кран. Это можно осуществлять без отключения подачи воды, так как второстепенные трубопроводы характеризуются низким давлением напора.

В том месте, где произведена врезка, по возможности необходимо устроить колодец. Для этого подойдет бетонное кольцо или бывший в употреблении кирпич в качестве основы с последующим закрытием конструкции крышкой с вмонтированным люком.

Врезка в металлический водопровод

При работе с трубопроводом из металла желательно использовать седельный хомут, имеющий несколько разновидностей. Непосредственно перед монтажом хомута труба должна быть приведена в порядок, то есть ее надо очистить от грязи и ржавчины, если такая имеется. Конструкция седельного хомута предполагает наличие двух полукруглых частей, болтового крепления и запорного клапана, имеющего отверстие, которое предназначено для сверления.

[important]Плотность прилегания хомута к водопроводу обеспечивается специальными резиновыми уплотнителями, гарантирующими герметичность такого соединения.[/important]

Порядок действий по врезке в трубопровод:

закрепить хомут на поверхности трубы;
просверлить отверстие;
установить заглушку в виде предназначенного для этого винта.

Еще доступно использование хомута, дополненного вентилем. Здесь порядок такой же: проделывается отверстие, сверло извлекается и производится перекрытие вентиля.

Наряду с этим существует станок для врезки, состоящий из ручки, болта блокировки, сверла, установленного на вал, и крана для промывки. Все эти элементы находятся внутри металлического корпуса, крепящегося к хомуту с использованием уплотнителя из резины. Применение этого устройства дает возможность производить комфортную врезку в трубы.

Врезка в чугунный водопровод

Сверление чугунных труб, являющихся частью трубопровода, который перекачивает воду под давлением, производится посредством специальных хомутов. Эти изделия отличаются некоторыми особенностями конструкции и применением биметаллических коронок. Такая врезка должна происходить с учетом определенных нюансов:

чугун отличается хрупкостью, поэтому при сверлении необходимо применять небольшую степень нажатия;
до проведения работ следует удалить с трубы слой, нанесенный в целях препятствования появлению коррозии;
сверление должно производиться на малых оборотах;
нельзя допускать излишнего нагрева коронок.

Когда уплотненная прослойка будет удалена, требуется установить разборную седелку там, где предполагается осуществление врезки. При этом необходимо уплотнить место соединения посредством резиновых накладок. Сам процесс сверления производится с помощью использования твердосплавной коронки.

Врезка в чугунную трубу основывается на следующих действиях:

трубу раскопать и освободить от ржавчины в месте предполагаемой врезки;
удалить с помощью болгарки верхний слой, представляющий собой каленый чугун;
установить седелку с обязательным уплотнением стыка между хомутом и арматурой посредством накладки из резины;
смонтировать вентиль на фланцевом отводе и приступить к сверлению с использованием биметаллической коронки;
просверлить трубу, не забывая об охлаждении места реза;
убрать коронку из вентиля;
перекрыть воду.

Во время врезки в чугунную трубу следует помнить, что патрубок седелки должен быть установлен так, чтобы его уклон в направлении дома составлял 2 градуса.

Врезка в пластиковый водопровод

Хомут-седелка дает возможность произвести врезку в водопровод из пластиковых труб без снижения давления. Такой хомут создается из соответствующего пластика, а его оснащение включает в себя сверлильный механизм и нагревательную спираль. Для обеспечения точности сварки предусмотрен специальный штрих-код, нанесенный на корпус хомута. Такой способ врезки используется в отношении трубопроводов, работающих при давлении до 1,6 МПа.

[warning]Срок эксплуатации седельного хомута может доходить до 50 лет, так как он устойчив к коррозии.[/warning]

Перед врезкой производится тщательная очистка трубы, а затем к ней крепится хомут, имеющий клеммы, которые позволяют подключать сварочный аппарат, что обеспечивает возможность приваривания отвода за счет нагревания спирали. Также находит свое применение седелка, оснащенная фрезой и вентилем:

используется муфта, обеспечивающая возможность врезки за счет сварки;
после того, как фреза остынет, проделывается отверстие и устанавливается вентиль.

Установка патрубка на водопровод с использованием сварки – это работа для профессионалов. При этом самостоятельно можно производить установку седелок на трубы из чугуна и полимеров, если предварительно отключена подача воды. Когда производится врезка в водопроводную трубу под давлением, следует придерживаться существующих правил безопасности, регламентирующих работы этого вида.

Разрешающие документы

Врезка в водопровод на собственном участке не предполагает получение каких-либо разрешительных документов. В данном случае вполне достаточно внести соответствующие изменения в план системы водоснабжения. Совсем иначе обстоят дела при желании произвести врезку в централизованную трубу водоснабжения. Если вы по собственной инициативе сделаете это без получения на то разрешения со стороны компетентных органов, то это может привести к штрафным санкциям в отношении вас. Такие действия должны проводиться лишь на законных основаниях.

Также подобные работы требуют определенной аккуратности, так как повреждение системы водоснабжения может стать причиной серьезной аварии, что приведет к необходимости проведения восстановительных работ, стоимость которых, как равно и штрафы, придется оплачивать виновнику события. Врезка в основную магистраль с целью организации отвода должна соотноситься с мерами предосторожности на каждом этапе проведения работ.

Стоимость врезки в водопровод

Ценник на хомут из полимера составляет 100–250 руб. При этом фитинг, устанавливаемый на трубу диаметром 32 мм, обойдется в 100 руб., а для 75-миллиметровой арматуры – в 250 руб.

Стоимость хомута из нержавейки, дополненного фланцевым отводом, составляет 9–10,5 тыс. руб. Комплект поставки этого оборудования включает в себя прокладку из резины и 6 шпилек, обеспечивающих возможность фиксации скоб.

Седелки электросварные производства итальянской компании Eurostandard Spa, имеющие диаметр 40–250 мм, можно приобрести за 25–80 евро. Что касается стоимости работ, то средний ценник на услуги этого вида колеблется от 2 тыс. до 2,5 тыс. руб.

Как осуществляется врезка в магистральный или второстепенный водопровод?

Врезка в водопровод осуществляется в различных случаях. Врезку в существующий водопровод можно выполнять только в особых ситуациях. Просто так врезаться в коммуникации нельзя, для этого нужно получить разрешение, особенно когда речь идет о государственном водопроводе.

Варианты врезки в трубопровод

Существуют такие варианты:

врезка в магистральный водопровод;
врезка во второстепенный трубопровод.

От вида врезки, материла трубопровода и других нюансов зависит, как будут осуществляться работы и какое оборудование будет использовано.

Магистральный водопровод обслуживает не одну квартиру или дом, а большой участок. Такие трубопроводы проходят через различные районы населенного пункта, к ним присоединяют ветки, которые подают воду каждому потребителю. Магистральные трубы находятся под высоким давлением.

Осуществлять врезку в трубу водопровода второстепенного легче, т. к. эти трубы тоньше, расположены близко к поверхности, обладают пластиковым корпусом. При врезке следует различать трубы, которые бывают с высоким, средним и низким давлением.

У труб высокого давления прочный корпус. Они выполнены из стали, чугуна или полиэтилена — материалов высокого давления. При работе с этими конструкциями нужно соблюдать технику безопасности. При врезке в водопровод жидкость будет выходить под большим напором, перекрыть который трудно подручными средствами. Трубы среднего и низкого давления более безопасны. Осуществлять ввод в такие трубопроводы легче: у них тонкий корпус, а пробой в коммуникации можно устранить даже подручными средствами.

По типу материала трубы могут быть изготовленными из следующих материалов:

чугуна;
стали;
полиэтилена.

Подключение к чугунной трубе

Врезка в чугунную трубу водопровода осуществляется при помощи муфты. Присоединение чугунной трубы к коммуникациям требует соблюдения таких правил:

Сначала очищают поверхность трубопровода на участке, где будут делать отверстие для ввода, от загрязнений и ржавчины.
На трубе фиксируют резиновый уплотнитель и устанавливают седелку.
К отводу крепят запорный вентиль, через него будут устанавливать коронку.
Выполняют сверление перфоратором, при этом постоянно охлаждают участок ввода. Сначала берут сверло маленького диаметра, постепенно его толщина увеличивается.
Когда коронку уберут, задвижку закрывают.
В конце работы наносят антикоррозийную прослойку и изоляцию.

Поэтому между оборудованием и патроном ставят резиновый экран. При использовании седельного хомута для фиксации к водопроводу используют резиновый уплотнитель. Хомут можно устанавливать при помощи перфоратора, который состоит из болта блокировки, крана для промывки, ручки и вала, снабженного сверлом. Прибор имеет металлический корпус, снабженный направляющей муфтой, чтобы облегчить выполнение работ.

Врезка в стальную трубу

Стальные трубы отличаются жесткостью и пластичностью. Врезка в водопроводную трубу из стали осуществляется по правилам:

Сначала очищают поверхность трубопровода, где будут производиться работы, от загрязнений, коррозии и налета.
Фиксируют на участок хомут для врезки в водопровод под давлением.
Делают сварку швов и проверяют их на герметичность.
После этого к патрубку присоединяют вентиль, через него делают отверстие в магистральной трубе под давлением.
Подсоединяют новую ветвь трубы.
Верхний участок магистральной трубы просверливают перфоратором, а оставшийся небольшой слой в несколько миллиметров обрабатывают вручную.

Врезка в бытовой водопровод внутри дома

Врезка в водопровод, находящийся внутри дома, может выполняться с помощью специалистов или самостоятельно. Для этого надо проложить трубу от крана к участку или какому-либо строению на прилегающей к дому территории.

Выполнив отвод, надо сделать еще 1 вентиль в колодце. Он понадобится для срочного отключения воды. Сзади вентиля оставляют часть трубы такого же диаметра. От нее будут идти трубы с меньшим диаметром. Открытый конец трубы оснащают заглушкой с помощью сварки и листового металла необходимой толщины.

Если входной вентиль закрыт, выполнять монтаж можно не торопясь. В стальном трубопроводе сваркой выполняют отверстие меньшего диаметра, чем толщина разводящей линии. Потом приваривают штуцер с вентилем. Отверстие просверливают. При этом используют сверло необходимого диаметра.

Разводку в доме от трубопровода из пластика выполняют пластиковыми тройниками по правилам:

Вырезают участок трубопровода в том месте, где будет монтироваться тройник.
Концы частей трубы, которую разрезали, смазывают герметиком.
На места разреза плотно насаживают тройник и затягивают его накидными гайками.
Устанавливают кран в гнездо тройника.
Элементы можно монтировать при помощи цанг, которые имеют разные формы.
Сварку должен выполнять профессионал. Своими руками можно делать седелку или хомут только в том случае, если в системе нет воды. Все другие работы должен проводить человек, имеющий специальные навыки.

Читать еще: Как маркируются трубы по диаметру?

Этапы процедуры

Этапы врезки в дейстующие сети:

Выбирают способ врезки. Монтаж выполняют под углом 45 или 90º, отвод можно направить вверх или в сторону.
Выбирают материал труб с определенным диаметром.
Если работы будут осуществляться без отключения воды, то применяют седельный хомут.
Готовят инструменты: лопату, перфоратор, фрезу, болгарку, наждак, коронку.
Выполняют земляные работы. Копают котлован, чтобы добраться до магистрального водопровода.

Все действия с трубами, находящимися под давлением, требуют соблюдения техники безопасности и проведения данных этапов работ.

Определение участка врезки

Перед началом выполнения работ надо определить необходимость врезки и место прокладки системы. Магистральная труба должна идти по прямой линии. При расчете глубины прохождения водопровода надо учитывать уровень промерзания труб в данном регионе. В средней полосе этот показатель составляет 1,2-1,5 м. Также следует знать, какие еще коммуникации имеются на территории, чтобы не повредить их.

Выполнение отвода от магистрали

Эти работы выполняют при помощи врезки в трубу под давлением. Производится сверление отверстия перфоратором. В конце работы внешнюю линию укладывают в траншею и посредством муфты соединяют с вентилем.

При отводке от магистрали водопроводной линии начало нового трубопровода должно находиться на вентиле хомута, а его конец — на приборе учета расхода воды. Счетчик должен быть расположен между отсекающими вентилями.

Если ввод в трубопровод требует прохождения отвода через стену, то при работе надо предусмотреть зазор 0,2 м. После окончания работ этот зазор надо уплотнить водостойким сальником, который покрывают сверху цементом.

Регулировка и испытания системы

Так как проходила врезка под давлением напора воды, после проведения работ нужно проверить правильность стыковки всех элементов системы. Для этого подают воду под давлением в новую линию. Через кран на другом конце трубопровода удаляют воздух, образовавшийся в системе. Если все соединения герметичные и прочные, то траншею закапывают.

Разрешающие документы

Прежде чем начать работу, надо получить разрешение на врезку. Если выполнение врезки проходит без санкций соответствующих инстанций, это грозит штрафом. Чтобы выполнить ввод в магистральный водопровод, надо получить разрешение. Нужны ТУ, план территории, где будут проходить работы, информация о месте подсоединения отвода, диаметре магистрального трубопровода.

Сначала надо обратиться в Центральный Водоканал. Потом заказать проектировщикам выполнение проектно-сметных работ. С этими бумагами надо пойти в СЭС, чтобы оформить проект. Потом пишут заявление, чтобы выдали разрешение на врезку в магистральную систему.

Осуществлять работу должны профессионалы. Бывают случаи, когда врезка запрещена. Это случается, если подсоединились к линии без установки счетчика, у отводной ветки диаметр больше, чем у магистральной, или отсутствует подключение к централизованной канализации.

Как лучше сделать переход с ПНД на металл и почему?

Здравствуйте, уважаемые читатели! При монтаже коммуникаций нередко сталкиваются с ситуацией, когда приходится соединять компоненты из разных материалов. Одно из таких сочетаний мы рассмотрим в сегодняшней статье – переход с ПНД на металл. Вы узнаете, когда необходимо подобное соединение, его различные способы, как самостоятельно состыковать трубы из данных материалов.

Когда необходимо подобное соединение

Необходимость в соединениях подобного типа возникает в следующих случаях:

подключение к уже имеющемуся металлическому (чаще всего чугунному) стояку полимерной подводки от мойки, раковины, ванны и т. п.;
монтаж стальной арматуры на трубопровод ПНД;
подсоединение к системе с высокой рабочей температурой, которую полиэтилен низкого давления (ПНД) не выдержит;
подключение к металлическому выводу из дома огородной поливной системы;
врезка в центральную магистраль, проводка до которой проходит через участок с повышенной нагрузкой. В этом месте используют более прочные металлические сегменты, а до него идут полимерные трубы.

Преимущества и недостатки такого соединения

Предпочтение подобному подсоединению отдают по причине уникальных характеристик и высоких эксплуатационных свойств изделий ПНД. Свое название они получили благодаря технологии изготовления полиэтилена под низким давлением.

В сравнении с изделиями из ПВД (полиэтилена высокого давления) ПНД отличается более высокой плотностью и лучшими прочностными характеристиками.

Как и все виды пластика, он не подвергается коррозии и разрушительному влиянию химически агрессивных веществ, имеет гладкую поверхность, позволяющую сохранять высокую пропускную способность на вес период эксплуатации.
Обладает морозоустойчивостью (выдерживает -50˚) и низкой теплопроводностью.
Полиэтиленовые изделия отличает легкость и удобство в сборке. Они дешевле полипропиленовых труб и металлопластиковых аналогов.
Применяют их в системе водоснабжения, при прокладке наружной подводки воды к дому, монтаже канализационной сети.

К недостаткам продукции из ПНД относят непереносимость высоких температур (начинает размягчаться при 80˚). Из-за этого её не рекомендуют использовать в системах отопления и горячего водоснабжения, где лучше применять металлопластик.

Полиэтилен очень восприимчив к УФ-лучам, поэтому рекомендован только для прокладки под землей, в темных помещениях.

На данном видео продемонстрированы характеристики труб низкого давления:

Выполнить работу самому или вызвать мастера

Монтаж перехода ПНД с металлическими трубами технически не сложен. Справиться со сборкой дачной поливной системы сможет каждый. Но подключения к магистральным линиям требуют определенных навыков и в отдельных случаях специального сварочного аппарата. Если у владельца дома этого нет в наличии, имеет смысл пригласить профессионалов.

Примерная стоимость работы

Монтаж перехода ПНД стоит от 250 руб. за точку, трубы – 50 рублей за погонный метр. Однако общая стоимость работ должна быть не менее 2,5 тысячи рублей.

Способы соединения

Переход осуществляется двумя способами:

разъемным (через специальные переходники в виде муфты с резьбой, отводов, тройников);
неразъемным (методом сварки либо встык, либо через электрические фитинги, способные при подаче тока расплавлять свариваемые поверхности, после остывания которых получается надежный стык).

Разъемные

Классическая состыковка по резьбе. На металле нарезают плашкой витки, на них накручивают переходной фитинг, имеющий с одного конца внешнюю или внутреннюю резьбу, а с другого – посадочное место для пластикового элемента. Сегодняшние продвинутые компрессионные фитинги не требуют при сборке практически никакого инструмента или оборудования.

Стыковка с применением фланцев. Используют при подключении трубопроводной арматуры из стали, имеющей фланец или возможность его приваривания. Для таких соединений придумана полимерная втулка с отдельно одевающимся фланцем. Он накидывается на втулку, она сваривается с торцом ПНД трубы. Далее её фланец крепится болтами к аналогичной детали стыковочного элемента.

Фланец для втулки:

Неразъемные

Основаны на сварочном методе состыковки компонентов. Различают сварку встык, которую применяют при соединении труб и фитингов одного диаметра и толщины, и сварку через электропереходники полиэтилен-сталь с помощью специального оборудования.

Какой способ лучше

Способ состыковки выбирается исходя из потребностей владельца дома. В бытовых водопроводных и газопроводных трубопроводах, канализационной сети дешевле и проще стыковать полиэтилен со сталью при помощи всевозможных фитингов. При этом резьбовое соединение с подмоткой представляется более надежным способом стыковки.

Госты и нормативы

Руководством при выборе материалов служат госстандарты по трубным изделиям. ГОСТ Р 50838-95 определяет технические характеристики и размеры для полиэтиленовых газовых труб, 18599-2001 – для водопроводных.

Требования к производству стальных водогазопроводных изделий установлены целым рядом нормативных документов: ГОСТом 10705-80, 10704-91 и другими.

Стандарты диаметров

Главный размерный параметр трубы ПНД – это внешний диаметр. В соответствии с ГОСТом, он указывается в маркировке на отечественной продукции. Размерный ряд установлен в определенной последовательности, наиболее используемый начинается с 16 мм и доходит до 110 мм.

При самостоятельном монтаже важно понять, как сочетать сечения трубных изделий из стали и ПНД. Существует специально разработанная таблица их размеров, подходящих друг для друга:

Пошаговая техника соединения труб своими руками

Технология проведения работ по переходу ПНД на металл включает следующие этапы:

выбор способа соединения;
определение размеров сечений и длины материала;
приобретение труб, фитингов;
подготовка инструмента;
монтаж соединения;
проверочные испытания.
необходимые инструменты и материалы

В минимальный набор инструментов входят:

гаечные, разводные ключи;
клещи;
труборез;
резьборез;
сварочный аппарат в случае необходимости.

Материалы приобретаются в зависимости от объема работ, трубы – с учетом 10% потерь в отходы.

Ход работ

Разъемные соединения на резьбе начинают с подготовки стального торца: его обрезают, выравнивают, нарезают резьбу.
Затем с помощью подмотки рукой накручивают фитинг-переходник.
С другого конца фитинга обжимной гайкой устанавливают пластик.
Ключом докручивают фитинг на резьбу.

Особенности монтажа

Полиэтиленовые фитинги применяют, в основном, для состыковки труб малых сечений.

Важно учесть, что имеются переходники, как с внутренним расположением резьбы, так и с наружным. Поэтому подбирают их в зависимости от предназначения и, естественно, в соответствии с размерами труб.

Популярным фитингом для соединений рассматриваемого типа стала так называемая «американка» – муфта, со стальным торцом и нарезанной на нем резьбой с одной стороны, и пластиковым выходом – с другой.

Просто отпиленная полиэтиленовая труба с трудом входит в уплотнительное кольцо. Можно наружные части трубы обрезать ножом на конус. Изделие войдет без проблем до упора.

Частые проблемы и ошибки при соединении

Ошибки при подборе труб: для системы отопления использовано изделие для холодной воды или применение продукции ПНД для напорного водоснабжения. Следует обращать внимание на маркировку изделий. Цветные продольные полосы обозначают сферы употребления продукции: синие — для питьевой воды, желтые — для газопровода, отсутствие полосы — для технического водоснабжения.

Использование труб ПНД не по назначению
Применение некачественных фитингов.
Прокладка трубопровода на участках с большой нагрузкой – под автомобильными дорогами и т.д.
Неправильное использование компрессионных фитингов. Часто трубу вводят в фитинг, упирая её торец в резиновое кольцо. Это неправильно. На конце надо снять фаску, как-бы придать ему вид конуса, что позволит вставить конец трубы в это кольцо, вдвинуть её вглубь до самого упора. После затягивания гайки кольцо уплотнится, и получится прочное соединение.

Советы специалистов

При установке металлического крана на ПНД трубу эффективным решением может быть использование электросварной седелки. Особенно это приемлемо при монтаже под давлением. Седелка приваривается с помощью встроенных спиралей к полиэтилену, а затем в канале высверливается дрелью отверстие для установки крана.

Нарезание резьбы на стальной торец по сути самый сложный этап в монтаже. Чтобы сделать этот трудоемкий процесс более эффективным, рекомендуется чередовать движения резьборезом на половину оборота вперед с возвращением чуть назад. Это сэкономит силы и убыстрит работу.

Сочетание нескольких методов стыковки труб

Специальные компрессионные переходники сочетают в себе фланцевое присоединение и свойства компрессионного фитинга. С одного торца они имеют обычный фланец, который монтируется болтами к ответному фланцу металлотрубы, с другого – компрессионный переход с использованием обжимной гайки.

Читать еще: Как соединить полиэтиленовые трубы для водопровода?

Данный способ применяют в сетях с небольшими трубами (до Ø 110 мм).

На фото компрессионный переходник ПНД с фланцем:

Существуют неразъемные резьбовые стыки, в которых резьба используется только для фиксации сегмента, а далее производится наваривание дополнительного канала.

Заключение

Надеемся, что информация, изложенная в статье, оказалась вам полезной. Желаем успехов в ремонтных работах, подписывайтесь на наши статьи и делитесь полученными знаниями в соцсетях.

Приспособления для врезки в полиэтиленовую трубу

Причины необходимости проведения

Врезка необходима, когда невозможна полная остановка подачи газа либо воды. Например, в больницах, на промышленных предприятиях отсутствие воды недопустимо.
В ситуации, когда требуется подсоединение к общему трубопроводу. В любом жилом помещении может возникнуть необходимость сделать дополнительный отвод от общей водопроводной или газовой сети без перекрытия центральной магистрали.
Замена коммуникаций.
Подключение новой сантехники.
Установка счетчика на воду.

Преимущества и недостатки такого соединения

Как и все виды пластика, он не подвергается коррозии и разрушительному влиянию химически агрессивных веществ, имеет гладкую поверхность, позволяющую сохранять высокую пропускную способность на вес период эксплуатации.
Обладает морозоустойчивостью (выдерживает -50˚) и низкой теплопроводностью.
Полиэтиленовые изделия отличает легкость и удобство в сборке. Они дешевле полипропиленовых труб и металлопластиковых аналогов.
Применяют их в системе водоснабжения, при прокладке наружной подводки воды к дому, монтаже канализационной сети.

Полиэтилен очень восприимчив к УФ-лучам, поэтому рекомендован только для прокладки под землей, в темных помещениях.

На данном видео продемонстрированы характеристики труб низкого давления:

Без напора

Для врезки в ПНД трубу без давления необходимо использовать седелочные отводы без фрезы.

Обратите внимание, если требуется врезка в газопроводную трубу, обязательно использовать электросварную седелку с литым патрубком или патрубком с закладным нагревателем.

Для врезки в водопроводную ПНД трубу рекомендуется использовать компрессионную седелку, которую закрепляют болтами. Патрубок компрессионной седелки имеет внутреннюю резьбу, в которую вкручивается шаровый кран или муфта для перехода на ПНД трубу. Уплотнение достигается при помощи стандартного резинового кольца, которое при стягивании болтов надежно прижимается. Отверстие в несущей трубе высверливается при помощи дрели.

ЧИТАТЬ ТАКЖЕ: Чем закрыть трубы отопления в комнате: шесть самых простых способов — 33 фото

Перейдем к пошаговой инструкции:

зачищаем поверхность;
вставляем уплотнительное кольцо (прокладку);
надеваем на трубу два полухомута;
закрепляем их крепежными болтами;
протягиваем крепеженые соединения так, чтобы хомуты сомкнулись между собой;
просверливаем отверстие, которое выходит в тройник хомута с помощью сверла;
устанавливаем седелку, используя уплотнение.

Электросварная седелка

Электросварные седелки ПНД труб устанавливаются с помощью встроенного нагревательного элемента, который расплавляет пластиковую основу. Расплавленная основа становится жидкой, а при застывании образует надежное монолитное соединение с несущей трубой. Поворот на 360 градусов вокруг своей оси дает возможность аккуратно устанавливать деталь, а встроенные в современные электросварные седелки индикаторы облегчают процесс электродиффузионной сварки конструкции.

Электросварная седелка аналогично должна быть подготовлена к работе. После завершения подготовительных работ можно осуществлять сварку, а после нее врезать способом ввинчивания со стороны основной части фрезеровочного элемента. После завершения сварки, фрезу возвращают к исходному положению, в отверстие устанавливают крышку.

Обжимной хомут-накладка

Облегченный аналог электросварной седелки – обжимной хомут. Хомуты (накладки) для врезки в ПНД трубы существуют следующих видов:

с запорным краном;
со встроенной фрезой, с защитным клапаном для врезки труб ПНД;
с фланцевым либо резьбовым металлическим концом;
с пластиковым торцом.

Для того, чтобы осуществить врезку в ПНД трубу, хомут необходимо надеть на трубу и зафиксировать на ней болтами. После этого через отводной патрубок производят высверливание и присоединяют сам отвод.

ЧИТАТЬ ТАКЖЕ: Полезные и нужные поделки для дачи из пластиковых труб

Варианты врезки в пластиковую трубу

Рассмотрим, как врезать в пластиковую водопроводную трубу в разных вариантах: посредством обжима хомутом накладкой, подключением коллектора или тройника, монтажом электросварочной седелки, обеспечение врезки посредством патрубка.

Монтаж обжимного хомута накладки

Данный узел представляет собой две детали стянутыми хомутами болтами. Крепится верхняя часть к трубе через уплотнительную прокладку препятствующая протечкам воды. Для хорошего прижима обе части накладки должны быть подобраны соответствующего размера по маркировке.

Как сделать под давлением — пошаговая инструкция

Для того, чтобы врезаться в ПНД трубу, нам потребуется:

седелка;
головная часть седелки;
ключ – шестигранник;
скребок, салфетки;
аппарат для сварки.

Подготовка поверхности

В первую очередь перед врезкой в трубу обязательно проводится очистку рабочей поверхности.

Нужно удалить абсолютно все лишнее с места, выбранного для подключения к трубопроводу: мусор, грязь, краску.
После этого, наносится разметка места врезки, проставляются отметки, делают необходимые отверстия.
Кроме того, необходимо тщательно следить за тем, чтобы место стыковки было максимально герметичным.

Процедура врезки

устанавливаем и фиксируем седелку на трубе при помощи зажима и шурупов;
устанавливаем головную часть на трубе и фиксируем ее;
надеваем на седелку контакты сварочного аппарата;
в течение 2-3 минут (см. инструкцию к прибору) происходит нагрев при помощи сварки, ждем остывания;
скоблим поверхность головной части седелки, обезжириваем поверхность;
надеваем муфту на головную часть;
устанавливаем переход полиэтилен-медь;
привариваем муфту к патрубку;
после остывания (около 30 минут) приступаем к установке шарового крана;
наматываем фум ленту;
прикручиваем кран на резьбу;
перекрываем кран;
при помощи ключа-шестигранника вращаем фрезу, которая установлена внутри головной части;
фрезой прорезаем отверстие;
вращаем ключ в обратную сторону, выкручивая фрезу обратно максимально вверх;
прикручиваем крышку на головную часть и фиксируем ее.

Монтаж седелки с вентилем и фрезой

Это устройство позволяет врезаться в трубопровод, не сбрасывая при этом давление носителя. Проходной кран к ней подсоединяется при помощи фланцевого или резьбового соединения.

Монтаж осуществляется по данному алгоритму:

ЧИТАТЬ ТАКЖЕ: Компенсаторы для полипропиленовых труб: установка сильфонного расширения на пластиковый трубопровод отопления, нужен ли

С помощью специального сверла необходимо высверлить отверстие диаметром не более 1/3 от диаметра трубопровода. Его временно присоединяют к проходному крану.
После просверливания прохода кран перекрывают и снимают сверлильное устройство.
К крану монтируют отвод.

Для обслуживания многоквартирных и частных домовых подключений чаще всего применяются седелки со встроенной фрезой и клапаном. Такие приспособления устанавливают с помощью муфтовой сварки, после этого они остаются неразъемными.

Завершение работ

Итак, вы завершили врезку в трубу. Теперь необходимо проверить все соединения на герметичность, заполнить систему водой, «стравить» воздушные пробки, сбросив их, поднять напор в системе до необходимой величины.

Если вы проводили сварочные работы, обязательно проверьте герметичность швов, промазав трубу изнутри керосином, а снаружи мелом. Масляные пятна снаружи укажут на дефекты герметичности нового шва.

Стоимость работ по врезке в водопровод

К числу наиболее важных критериев выбора подрядчика для выполнения работ по врезке в водопровод относится стоимость предоставляемых услуг. Итоговая цена зависит от нескольких параметров – диаметров действующего и вновь проложенного трубопроводов, глубины прокладки сетей, используемых комплектующих и расходных материалов и т.д.
При помощи прайс-листа заказчик имеет возможность узнать примерную цену врезки в трубопровод. Для более точного определения стоимости потребуется выезд на объект специалиста и расчет объемов предстоящих работ.

Как врезаться в водопроводную трубу ПНД самостоятельно

Установка водопроводных труб ПНД и врезка в них не требует специального технического образования и особых навыков, но врезка может быть осуществлена только при знании теории и понимания принципов работы. Необходимо помнить хотя бы простейший алгоритм действий:

Разрезается труба.
Вваривается или вставляется тройник.
Выполняется подключение к нему.

Конечно, необходимо определиться и с методами работы, опираясь на личные навыки: умеете ли вы работать со сваркой, будете ли врезаться в трубу под давлением, сможете ли установить фитинги. Иногда появляется необходимость в замене старых труб, установке счетчиков на воду, подключении новой сантехники. Для этого используют различные виды фитингов и технологий врезки. Для любого случая всегда можно подобрать оптимальный вариант, чтобы врезку можно было осуществить своими руками.

Поручать врезку в трубы сантехникам обязательно, если вы планируете подсоединение к общему водопроводу, где требуется получать предварительные согласования.

Особенности труб ПНД

Аббревиатура ПНД расшифровывается как полиэтилен низкого давления. Это полимерный материал, изготовленный с применением специальной технологии, когда полимеризация происходит без действия внешнего давления. На выходе получается крепкий, эластичный полимер, который химически инертен и может использоваться для хранения и транспортировки пищевых продуктов (в том числе питьевой воды).

Положительные качества коммуникаций из ПНД:

Химически устойчивы. Полимерные коммуникации из ПНД не поддаются действию агрессивных жидкостей и могут использоваться для транспортировки питьевой воды.
Не подвергаются коррозии. Срок службы коммуникаций более 50 лет.
Не проводят электрический ток.
Эластичны. Трубопроводы из ПНД отлично зарекомендовали себя в сейсмоопасных зонах, в зонах с повышенной вибрацией. Они не теряют своих эксплуатационных качеств в таких условиях, долговечны и надежны.
Высокая эластичность материала не дает трубам растрескаться при замерзании их с водой внутри. Там, где стальной трубопровод лопнет, коммуникации из полиэтилена сохранят целостность и герметичность.
Устойчивы к гидроударам.
Легкие. Малый вес дает возможность: сэкономить на доставке, осуществлять сборку коммуникаций без привлечения сторонней рабочей силы.
Просты в монтаже. Легкость резки, наличие спец. фитингов дает возможность собрать трубопровод без наличия профессиональных навыков.

К недостаткам относят ограниченную сферу применения труб из ПНД, поскольку материал не выдерживает высокой температуры. Максимальная температура для эксплуатации – 80 градусов.

Обратите внимание! Для длительной и безупречной эксплуатации трубопроводов из ПНД рекомендуется не использовать их для транспортировки жидкостей, которые горячее 40 градусов.

Производители предлагают два вида труб из ПНД:
