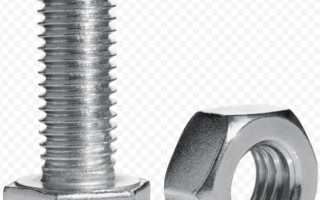

Виды резьбы и их классификация

Классификация резьбы

Большинство выпускаемых современной промышленностью конструкций, выполненных из дерева, пластика, металла и других материалов, скрепляются посредством соединений резьбового типа. Совокупность таких факторов, как надежность и простота не в ущерб эффективности, обусловила их широкое распространение в промышленном производстве, начиная от строительной сферы, включая машино- и автомобилестроение, и заканчивая прокладкой трубопроводов. Резьбовые соединения, кроме того, активно используются в бытовых целях. В целом, резьба выглядит в виде гребней и впадин однородного сечения спиралевидной конфигурации. Витки могут накатываться на наружную поверхность цилиндра, либо на поверхность внутреннюю предварительно проделанного отверстия. Рассмотрим подробнее существующие виды резьбы.

Резьба метрическая

Особенности

Отметим основные особенности применения резьбовых шагов обоих видов.

    Мелкий используется в диаметрах, изменяющихся в диапазоне 1,0 мм ≤d≤ 600,0 мм, а крупный – в диаметрах 1,0 мм ≤d≤ 68,0 мм.

Мелкая нарезка актуальна для формирования соединений с повышенной герметичностью.

Крупная резьба подходит для соединений, подверженных ударным нагрузкам.

Большинство регулировочных соединений создаются с использованием резьбы, накатанной с мелким шагом. Причина – небольшое расстояние, отделяющее соседние витки, облегчает процедуру модификации параметров


Назовем основные.

Разница профиля не позволяет осуществить соединение деталей, на поверхности которых накатана дюймовая и метрическая резьба. Скрепление получится хрупким, и что не менее критично – негерметичным. При транспортировке это может обусловить протекание жидкостей.

Резьба цилиндрическая трубная

Согласно положениям ГОСТа 6357-81 профиль резьбы трубной цилиндрической совпадает с профилем ранее рассмотренной дюймовой резьбы. Используется не только в самих трубах, но и в сопрягаемых элементах трубного типа (тройниках, муфтах, сгонах и т.д.). При этом нужно знать один важный момент. Заключается он в следующем: нарезка резьбы осуществляется на трубах с диаметром не больше 6″. Изделия с диаметром, превышающим 6 дюймов, обычно свариваются, что обеспечивает более высокий уровень герметичности и надежности.

Особенности

Одной из особенностей резьбы цилиндрической трубной является требование выполнения ее с закруглениями. Объясняется это видом наиболее часто транспортируемых веществ – обычно это жидкости. Скругление гребней и впадин призвано упростить герметизацию соединений. На острых вершинах все наиболее популярные уплотнительные материалы – и лен, и даже лента-герметик – при плотном затягивании режутся. А если создавать резьбовые соединения без применения краски, они обычно протекают.

Впрочем, в ГОСТе 6357-81 по этому поводу имеется одна оговорка. Звучит она так: выполнение внутренней резьбы цилиндрической трубной с плоским срезами допускается, когда возможность сопряжения с резьбой конической наружной исключена.

Резьба коническая трубная

Профиль резьбы конической трубной такой же, как в предыдущем варианте, но отличие кроется в уменьшении диаметра по мере продвижения от начала нарезки к торцу трубного элемента. В вышеуказанном ГОСТе четко сказано, что применяется резьба такого типа, когда требуется обеспечить герметичность трубопроводной магистрали, работающей под высоким давлением.

Особенности

Из других особенностей резьбы конической трубной можно выделить:

количество витков на одном дюйме зависит от величины диаметра изделия. В частности, на отрезке 25,4 мм может быть накатано минимум 11 витков, а максимум – 28;

шаг резьбы лежит в пределах 0,907 мм ≤Р≤ 2,309 мм;

длина общего резьбового отрезка на поверхностях сопрягаемых элементов после вкручивания одного в другой (параметр l 2 на рисунке): при минимальной резьбе 1/16″ – 4,0 мм; когда диаметр резьбы максимальный 6″ – 28,6 мм.

Резьба трапецеидальная

Резьба трапецеидальная является одной из разновидностей резьбы метрической. Отличается она профилем, имеющем нестандартную конфигурацию, сечение которого напоминает трапецию. Широко используется в механизмах, осуществляющих трансформирование вращательного движения в возвратно-поступательное.

Особенности

Трапецеидальная резьба с углом подъема, равным 30°, является самотормозящей. Наличие этого свойства препятствует деформации заготовки при воздействии на нее значительных нагрузок. По сравнению с трубной резьбой ей присуща лучшая износоустойчивость. Возможностью обеспечения умеренных показателей осевого перемещения обрабатываемой детали характеризуются резьбы трапецеидального типа, выполненные со средним шагом.

Нормами ГОСТа 9484-81 установлены следующий диапазон изменения основных рабочих параметров рассматриваемой резьбы:

шаг: минимальный 1,5 мм; максимальный 48 мм;

высота воображаемого треугольника, вершины которого – это точки пересечения визуального продолжения соседних граней рядом расположенных гребней: от 1,4 мм до 44,784 мм;

расстояние между рядом расположенными выступами по внутреннему резьбовому диаметру: min 0,549 мм; max 17,568 мм.

Резьба упорная

Резьба упорная характеризуется профилем, выполненным в виде неравносторонней трапеции. Его рабочая сторона наклонена по отношению к вертикальной оси под углом, составляющим 3 градуса, а угол между другой стороной и вертикалью равен 30 градусов. Применяется резьба упорная для сопряжения элементов, которые в ходе эксплуатации подвергаются воздействию значительных односторонних нагрузок. Самый наглядный пример – домкрат.

Особенности

Значения технических характеристик резьбы однозаходной упорной установлены нормами ГОСТа 10177-82. Диапазоны изменений основных параметров, отображенных на рисунке, выглядят так:

    расстояние между продольной осью резьбы и внешней гранью гребня (обозначение d): минимальное10,0 мм; максимальное 100,0 мм. Этот параметр ни что иное, нежели внешний диаметр резьбы:

расстояние между дном спиралевидной накатки и продольной осью резьбы (обозначение d 1 ): от 7,0 мм до 70,0мм.

Резьба круглая

Профиль резьбы данной разновидности формируют дуги, объединенные между собой отрезками прямой линии. Численное значение угла при вершине пересечения продолжений сторон витков составляет 30°. Применение круглой резьбы носит ограниченный характер. В частности, ею оснащается водопроводная арматура, в том числе шпиндели вентилей смесителей.

Особенности

Требования к резьбе круглой устанавливают нормы ГОСТа 13536-68.

Особенности круглого профиля обеспечиваю продолжительный период эксплуатации накатки за счет значительной сопротивляемости воздействию внешних нагрузок. Витки не стираются даже при частых процедурах закручивания/вывинчивания. С успехом применяется круглая резьба в конструкциях, при работе подвергающихся воздействию негативных факторов загрязненной окружающей среды. Например, она используется при сцепке Ж/Д вагонов.

Вышеуказанным ГОСТом утверждено только одно значение номинального диаметра резьбы данного вида – 12,0 мм. Что же касается ее шага (обозначение на рисунке литерой «Р»), то этим стандартом предусмотрен тоже один размер – 2,540 мм.

Прямоугольная резьба

Прямоугольная резьба входит в категорию резьб кинематического типа. Используется для выполнения функции, связанной с передачей движения. Высокий КПД – вот основное преимущество этой резьбы. Недостаток – сложный технологический процесс изготовления и невысокая прочность.

Особенности

По состоянию на начало 2021 года нет действующего Государственного стандарта, устанавливающего значения основных технических характеристик резьбы прямоугольной. Для назначения допусков, размеров шагов и диаметров используются соответствующие шкалы ГОСТов на резьбу трапецеидальную.

В большинстве случаев профиль зуба прямоугольной резьбы имеет квадратную конфигурацию, как это показано на рисунке.

Но ряд производителей применяют расширенную полку горизонтального фрагмента. Такое конструктивное решение способствует улучшению прочностных характеристик резьбового соединения. Наиболее часто реализуемый диапазон изменений внешнего диаметра накатки такой – от 8,0 мм до 40,0 мм. Шаг резьбы варьируется в пределах:

крупный: min 2,0 мм; max 10,0 мм;

мелкий: минимальный 0,75 мм; максимальный 7,0 мм.

Заключение

Подводя итоги, следует отметить, что существуют т.н. специальные резьбы. К данной категории относятся те, которые характеризуются стандартным профилем, но при этом размер их шага и диаметра, не прописан ни в одном из действующих нормативных документов. Ну и, конечно же, к данному типу относятся резьбы, отличающиеся нестандартным профилем. Их изготовление проводится по индивидуально подготовленным чертежам, содержащим все необходимые параметры резьбы. С одним из представителей данной группы мы уже знакомы. Специальной считается прямоугольная резьба.

Читать еще:  Резьба трапецеидальная ГОСТ 24738 81

Типы резьб и их характеристики

Резьба — это поверхность, образованная при винтовом движении произвольного плоского контура по боковой поверхности цилиндра или конуса.

Резьба, образованная на поверхности цилиндра, называется цилиндрической резьбой. Резьба, образованная на поверхности конуса, называется конической резьбой.

Резьбы, применяемые для неподвижных соединений, называют крепежными резьбами. К этим резьбам предъявляются требования по прочности, а в некоторых случаях и по герметичности.

Резьбы, применяемые в подвижных соединениях для передач заданного перемещения одной детали относительно другой, называют кинематическими или ходовыми резьбами. Эти резьбы также должны удовлетворять прочностным требованиям и, кроме того, обеспечивать необходимую точность перемещений, минимальные потери на трение и т. п.

В зависимости от расположения поверхности резьба может быть наружной или внутренней.

Наружная резьба — резьба, образованная на наружной поверхности цилиндра или конуса. В резьбовом соединении наружная резьба является охватываемой поверхностью и наносится на болте, винте и др.

Внутренняя резьба — резьба, образованная на внутренней поверхности цилиндра или конуса. В резьбовом соединении внутренняя резьба является охватывающей поверхностью, она наносится на поверхности отверстия в гайке, гнезде и др.

По направлению винтовой линии различают правую резьбу (нитка резьбы нарезается по часовой стрелке) и левую резьбу (нитка резьбы нарезается против часовой стрелки).

По числу заходов резьбы делятся на однозаходные (образованные одной винтовой ниткой) и многозаходные (образованные двумя и более винтовыми нитками).

По системе измерения параметров резьбы различают метрическую и дюймовую резьбу.

По величине шага различают резьбу крупную, мелкую и специальную.

По форме профиля различают резьбу треугольную, трапециевидную, круглую, прямоугольную и квадратную.

Наиболее распространены следующие типы резьб.

Метрическая резьба (ГОСТ 9150) является основной крепежной резьбой, применяется также в качестве ходовой резьбы.

Профиль резьбы — равносторонний треугольник с углом при вершине 60°. Вершины выступов резьбы срезаны. Эта резьба может быть однозаходной и многозаходной, преимущественно правой, с крупным и мелким шагами. Все размеры измеряют в миллиметрах.

Метрическая резьба обозначается так:

  • с крупным шагом — буквой М и диаметром (М24, М64 и т. д.);
  • с мелким шагом — буквой М, диаметром и шагом (М24Х2, М64Х2 и т. д.)

В обозначение левой резьбы входят буквы LH, например: М20Х1 LH.

Отклонения и допуски метрических резьб с крупными и мелкими шагами даны в ГОСТ 16093.

Трубная цилиндрическая резьба имеет профиль в виде равнобедренного треугольника с углом профиля 55°, вершины и впадины скруглены.

Трубная цилиндрическая резьба применяется в деталях трубных соединений: трубах, муфтах, тройниках, контргайках и других. Обеспечивает непроницаемость соединения.

В условное обозначение трубной цилиндрической резьбы входит буква G и обозначение размера резьбы. Например, G1 — трубная цилиндрическая резьба с номинальным диаметром 33,249 мм, т.е. наружный диаметр резьбы в ее обозначение не входит, его определяют по таблице ГОСТ 6357 в зависимости от обозначения размера резьбы.

В обозначении трубной цилиндрической резьбы за номинальный диаметр принят внутренний диаметр трубы, а не наружный диаметр резьбы.

Условное обозначение для левой резьбы дополняют буквами LH.

Трапецеидальная резьба применяется для передачи движения или больших усилий в двух направлениях. Профиль резьбы — равнобедренная трапеция. Угол при вершине 30°.

В обозначение входят буквы Tr, наружный диаметр и шаг резьбы, например: Tr20Х4 — для однозаходной правой резьбы; для многозаходной резьбы после наружного диаметра указывают числовое значение хода, а в скобках букву P и числовое значение шага, например Tr20Х8(P4). Для левой резьбы добавляют буквы LH.

Упорная резьба применяется в деталях, воспринимающих сильное давление, направленное постоянно в одну сторону. Профиль резьбы — прямоугольный треугольник со срезанными вершинами и закругленными впадинами. Угол при вершине 30°.

Обозначение начинают буквой S и далее — аналогично обозначению трапецеидальной резьбы.

Резьба круглая применяется на цоколях, патронах и светильниках, а также для шпинделей вентилей смесителей и водопроводных кранов. Круглая резьба имеет профиль, полученный сопряжением двух дуг одного радиуса. Круглая резьба обозначается буквами Кр.

Прямоугольная и квадратная резьбы не стандартизованы. Их применяют для передачи осевых сил в грузовых винтах и движения в ходовых винтах.

На чертежах прямоугольная и квадратная резьбы задаются всеми конструктивными размерами: наружным и внутренним диаметрами, шагом, шириной зуба и т.д.

Резьбы специальные имеют стандартный профиль, их диаметр и шаг отличен от стандартного. Обозначение таких резьб на чертеже начинают буквами Сп: Сп М40Х1,5 левая.

Виды резьб.

Параметры, определяющие форму и размеры профиля резьбы (см. рис. 1):

  • шаг резьбы Р;
  • высота теоретического профиля Н — высота треугольного профиля с острыми углами, полученного при продолжении боковых сторон профиля до их пересечения;
  • рабочая высота профиля h — высота, на которой нитки болта (винта) и гайки соприкасаются;
  • угол профиля α — угол между прямолинейными боковыми сторонами профиля;
  • угол наклона профиля — угол между боковой прямолинейной стороной и перпендикуляром к осевой линии резьбы.

Для резьб с симметричным профилем угол наклона профиля равен половине угла профиля.

Рис. 1 — Профиль резьбы

Метрическая резьба

Метрическая резьба (рис. 2) — основная треугольная крепежная резьба. Метрические резьбы бывают с крупными и мелкими шагами. Наиболее распространена метрическая резьба с крупным шагом, так как по сравнению с резьбами с мелкими шагами она оказывает меньшее влияние на износ и ошибки изготовления. Метрические резьбы с мелкими шагами по сравнению с резьбой с крупным шагом при одном и том же наружном диаметре обеспечивают детали большие прочность (глубина канавок резьбы меньше и внутренний диаметр резьбы больше) и надежность от самоотвинчивания (шаг резьбы, а следовательно, и угол подъема резьбы меньшие). Поэтому метрические резьбы с мелкими шагами применяют при изготовлении тонкостенных резьбовых деталей, служащих для регулирования и подверженных действию динамических нагрузок.

Рис. 2 — Метрическая резьба

Дюймовая резьба

Дюймовая резьба (рис. 3), так же как и метрическая, — треугольная, крепежная. Ее применяют для замены резьбовых деталей старых и импортных машин, ввозимых из стран, в которых применяется дюймовая система мер (США, Англия и др.), и в некоторых особых случаях.

Рис. 3 — Дюймовая резьба

Метрическая коническая резьба

Метрическая коническая резьба имеет треугольный профиль, аналогичный (по размерам элементов профиля) профилю метрической резьбы по ГОСТ 25229-82 (СТ СЭВ 307-76). Она применяется для конических резьбовых плотных (непроницаемых) соединении.

Круглая резьба

Круглая резьба (рис. 4) применяется для винтов, несущих большие динамические нагрузки, работающих в загрязненной среде с частым отвинчиванием и завинчиванием (вагонные сцепки, пожарная арматура), а также в тонкостенных изделиях, как, например, на цоколях и патронах электрических ламп, частей противогазов и т. п. Несколько видов круглой резьбы стандартизованы.

Рис. 4 — Круглая резьба

Трапецеидальная резьба

Трапецеидальная резьба (рис. 5) — основная резьба передач винт — гайка и червяков червячных передач. Она удобна для изготовления, по сравнению с треугольной резьбой имеет меньшие потери на трение, а по сравнению с прямоугольной более прочная.

Рис. 5 — Трапецеидальная резьба

Упорная резьба

Упорная резьба (рис. 6) имеет несимметричный трапецеидальный профиль витков. Применяется для винтов, воспринимающих большую одностороннюю осевую нагрузку в прессах, нажимных устройствах прокатных станов, грузовых крюках и т. п.

Рис. 6 — Упорная резьба

Трубная цилиндрическая, трубная коническая и коническая дюймовая

Трубная цилиндрическая (рис. 7), трубная коническая (рис. 8) и коническая дюймовая (рис. 9) резьбы представляют собой мелкие треугольные дюймовые крепежно-уплотняющие резьбы. Они приме няются в основном для соединения труб и арматуры трубопроводов. Конические резьбы обеспечивают герметичность соединения резьбовых деталей без специальных уплотнений.

Читать еще:  Инструмент для нарезания внешней резьбы

Рис. 7 — Трубная цилиндрическая

Рис. 8 — Трубная коническая Рис. 9 — Коническая дюймовая

Прямоугольная (и квадратная) резьба изготовляется на токарно-винторезных станках. Такой способ не позволяет получить высокую точность, и поэтому данная резьба применяется сравнительно редко и соответственно не стандартизована.

Размеры стандартной резьбы принимают по соответствующему ГОСТу в зависимости от наружного диаметра d резьбы.

Исследования прочности резьбы показывают, что осевая нагрузка распределяется между витками резьбы неравномерно, что объясняется не только невозможностью изготовления абсолютно точной резьбы, но и неблагоприятным сочетанием деформаций болта и ганки (болт растягивается, а гайка сжимается). Для упрощения расчетов резьбы на прочность условно принимают, что осевая нагрузка распределяется между витками резьбы равномерно. Расчет резьбы на прочность производят обычно как проверочный.

Из рис. 1 видно, что если на сопрягаемые резьбой детали (болт и гайку и пр.) действует осевая сила F, то витки резьбы каждой детали работают на срез, смятие и изгиб.

Резьбу крепежной детали рассчитывают только на срез и смятие, так как расчет ее на изгиб по формулам сопротивления материалов весьма условен.

При одинаковых материалах сопрягаемых резьбовых деталей расчет резьбы на прочность производят по охватываемой детали по формулам:
на срез

на смятие

где τc — расчетное напряжение на срез резьбы;
σsm — расчетное напряжение на смятие между витками резьбы;
n — число витков резьбы, воспринимающих нагрузку;
k — коэффициент полноты резьбы (см. рис. 1), показывающий отношение высоты витка в опасном сечении к шагу резьбы;
c] — допускаемое напряжение на срез резьбы;
sm] — допускаемое напряжение на смятие резьбы.

Коэффициент полноты резьбы для метрической резьбы болтов, винтов и шпилек (см. рис. 1) k=0,75; гаек k=0,88; трапецеидальной резьбы k=0,65.

Если охватывающая резьбовая деталь изготовлена иэ менее прочного материала, чем материал охватываемой резьбой детали, то расчет резьбы на срез следует выполнять для каждой из этих деталей. Условие прочности охватывающей детали на срез

Так как прочность резьбы стандартных крепежных деталей гарантирована ГОСТом, то расчет резьбы этих деталей на прочность не производят.

Всё о резьбе: виды и способы изготовления

Встречаться с резьбовыми соединениями, вследствие их широкого применения, приходится постоянно. В этой статье рассматриваются основные виды резьбы и инструменты для её выполнения. В качестве практической части приведён пример нарезания трубной резьбы.

  • Классификация резьбы
  • Инструменты для нарезания резьбы
  • Практический пример нарезания трубной резьбы
  • Видео по теме

Резьбовые соединения являются наиболее распространённым способом монтажа различных конструкций и деталей механизмов. Им свойственны такие достоинства, как надёжность, универсальность, возможность выдерживать большую нагрузку, многократность использования, лёгкость при изготовлении.

Резьба представляет собой спираль, выполненную на цилиндрической поверхности. Основные элементы метрической резьбы показаны на картинке ниже.

Классификация резьбы

При разделении резьб на различные виды учитываются следующие параметры:

  1. Место расположения: внутренняя и внешняя.
  2. Направление вращения: правая и левая.
  3. Форма профиля: прямоугольная, треугольная, круглая, трапециевидная.
  4. Характер поверхности: коническая и цилиндрическая.
  5. Назначение: крепёжная, ходовая, специальная и другие.
  6. Количество заходов: одно- или многозаходная.

Метрическая резьба имеет профиль равностороннего треугольника, соответственно угол её профиля составляет 60°. Данный тип является самым используемым при выполнении крепёжных соединений. Может быть с крупным и мелким шагом при диаметрах 1–68 мм, а более 68 мм — только с мелким шагом. Для её условного обозначения применяются миллиметры:

  • М12х1 — метрическая резьба с номинальным (внешним) диаметром 12 мм и шагом 1мм.
  • М16LHх0,5 — резьба метрическая диаметром 16 мм, левая, шаг — 0,5 мм.
  • М8 — резьба с крупным шагом диаметром 8 мм.

Метрическая резьба

В узлах, требующих фиксации и герметичности без дополнительных элементов, используется коническая метрическая резьба (МК).

Дюймовая резьба тоже обладает треугольным профилем, но с вершиной в 55°. Числовое значение (2″) говорит об условном просвете в трубе, а не о действительном диаметре трубы. Под шагом дюймовой резьбы принято считать число витков, расположенных на одном дюйме. Распространена в зарубежных странах, в России применяется для ремонта оборудования, в новых разработках не используется.

Дюймовая резьба

Дюймовый профиль также имеет трубная цилиндрическая резьба, которая применяется для соединения фитингов, муфт, труб и других элементов водопроводов размером до 6 дюймов. Пример условного обозначения:

  • G¼-B — резьба цилиндрическая трубная, условный проход (внутренний диаметр трубы) ¼ дюйма, B — класс точности.

У трапецеидальной резьбы (Tr) профиль имеет форму трапеции, обрезанной из треугольника с вершиной в 30°. Встречается многозаходные разновидности, применяется в конструкциях возвратно-поступательных механизмов и винтах, подвергающихся тяжёлой нагрузке.

Трапецеидальная резьба

Упорная резьба — профиль в виде трапеции с разными сторонами, используется в прессах, домкратах и других устройствах, испытывающих одностороннюю нагрузку. Обозначение:

  • S70х8 — однозаходная, диаметр 70 мм, шаг 8 мм.

Упорная резьба

Квадратная (другими словами — прямоугольная) резьба не стандартизирована, исполняется по размерам, необходимым в конкретном случае, встречается на ходовых винтах.

Прямоугольная резьба

Круглая резьба — хорошо выдерживает нагрузки, имеет значительный срок службы даже в загрязнённых условиях. Поэтому применяется в вентилях или шпинделях — обозначается Rd, а также в различных санитарно-технических устройствах — Кр12х2,54.

Круглая резьба

Инструменты для нарезания резьбы

Внутренняя резьба выполняется метчиком — винтом с продольными режущими кромками. Состоит из хвостовика для закрепления в воротке и рабочей части, осуществляющей нарезание резьбы. Условно подразделяются на два типа: ручные (слесарные) и машинные.

Слесарный набор для выполнения метрической резьбы комплектуется в зависимости от размера резьбы:

  • одним метчиком (8–18 мм);
  • двумя (6–24 мм) — черновым и чистовым;
  • тремя метчиками (2–52 мм) — черновым, средним, чистовым.

Маркировка изделий наносится на хвостовике, где отображается размер резьбы (М10) и одна риска, если это черновой метчик, две — для углубления резьбы, три или без них — чистовой метчик. Иногда встречается обозначение цифрами 1, 2, 3.

Конструкция комбинированных метчиков представляет собой два участка с разной величиной режущих кромок, что позволяет экономить время. Режущая часть метчика может быть исполнена в форме конуса для сквозных или в виде цилиндра для глухих отверстий.

Перед нарезанием внутренней резьбы сверлится отверстие меньшего диаметра, значение которого находится в специальных таблицах. В процессе работы метчик держится строго перпендикулярно, в рабочую зону добавляется смазка. Через каждые 4–5 витков следует выкручивать метчик и удалять стружку, что удобно делать специальным ёршиком.

Наружная резьба выполняется в промышленных масштабах на токарных станках резцами или резьбонакатными устройствами, при разовых потребностях используют плашки:

  1. Цельные круглые — обеспечивают высокое качество, для работы закрепляются в держателе и фиксируются стопорными винтами.
  2. Разрезные — состоят из двух половинок, поэтому имеют меньшую жесткость, применяются для нетребовательных соединений.
  3. Раздвижные — используются в клуппах, позволяющих изготавливать трубную резьбу различного размера.

Внешне плашка напоминает гайку с расположенными внутри режущими гранями и отверстиями для отвода стружки. Существуют плашки для изготовления резьбовых соединений разных систем измерения: дюймовой или метрической, несовместимых друг с другом. Диаметр обрабатываемого стержня должен быть такой же, как и наружный размер плашки. Для большей точности используются парные инструменты, исполняемые ими размеры резьбы отличаются на полмиллиметра.

Для выполнения трубной резьбы выпускаются клуппы разных конструкций. В корпусе этих устройств размещаются подвижные режущие плашки, которые поворотом план-шайб устанавливаются на нужный диаметр резьбы. Инструменты комплектуются двумя наборами плашек для труб диаметром 15, 20 мм и 25, 32, 38, 50 мм. В стеснённых местах используется трещоточный клупп с храповым механизмом.

Читать еще:  Какой бывает шаг резьбы м10?

Практический пример нарезания трубной резьбы

В работе использовались:

  1. Плашка ¾ дюйма.
  2. Трубные тиски.
  3. Болгарка.
  4. Напильник.
  5. Плашкодержатель.
  6. Масло машинное.
  7. Труба из нержавеющей стали.

1. Обрабатываемый конец трубы зажимается в тисках, болгаркой подравнивается срез — он должен быть ровный. Напильником выполняется заход (снимается фаска).

2. На трубу надевается резьбонарезной инструмент, который благодаря своей направляющей втулке, сразу встаёт перпендикулярно к трубе. Начинаем, одновременно прижимая, вращать его по часовой стрелке — плашка должна «зацепиться». Делаем примерно два оборота, откручиваем немного назад, чтобы сломалась стружка и добавляем масла. Нарезаем ещё 2–3 оборота — опять сдаём назад.

3. Выполняем резьбу нужной длины, в данном случае порядка 18 мм достаточно для наворачивания муфты.

4. Далее скручиваем плашкодержатель и очищаем резьбовую поверхность от опилок, всё — работа закончена в течение получаса.

Разобравшись в том, какие бывают резьбы и как они выполняются, можно будет без особого труда самостоятельно заменить шпильку или болт, отремонтировать мебель, нарезать трубы для дачи и многое другое.

Видео по теме

Виды резьб

Виды и характеристики резьб.

Классификация и основные признаки резьб:

  • единица измерения диаметра (метрическая, дюймовая, модульная, питчевая резьба)
  • расположение на поверхности (наружная и внутренняя резьба)
  • направление движения винтовой поверхности (правая, левая);
  • число заходов (одно- и многозаходная), например двузаходная, трёхзаходная и т. д.;
  • профиль (треугольный, трапецеидальный, прямоугольный, круглый и др.);
  • образующая поверхность на которой расположена резьба (цилиндрическая резьба и коническая резьба);
  • назначение (крепёжная, крепёжно-уплотнительная, ходовая и др.).

Основные параметры резьбы и единицы измерения

Профиль резьбы — это контур сечения резьбы в плоскости, проходящей через ось резьбовой детали. ГОСТ 9150—81 и ГОСТ 8724—81 устанавливают единый номинальный профиль для цилиндрических метрических резьб диаметром до 600 мм, включая резьбы диаметром менее 1 мм. Номинальный профиль резьбы и его элементы показаны на рис. 1. Впадина наружной резьбы (рис. 2) может быть плоскосрезанной или закругленной: Rmax = 0,144Р, Rmin = 0,108Р, где R — радиус впадины; Р — шаг резьбы.

Рис. 2. Впадины резьбы болта и гайки.

Резьбы определяются следующими основными параметрами: наружным, средним и внутренним диаметрами; шагом; углом профиля; углом наклона сторон профиля.

Наружный диаметр резьбы d (см. рис. 1) —диаметр цилиндра, описанного относительно вершин наружной резьбы (или впадин внутренней резьбы).

Внутренний диаметр d1 — диаметр цилиндра, вписанного в вершины внутренней резьбы (или впадины наружной резьбы).

Номинальные значения d и dx для наружной и внутренней резьбы одинаковые.

Средний диаметр d2 — диаметр воображаемого цилиндра, поверхность которого пересекает витки резьбы таким образом, что ширина витков и ширина впадин равны.

Шаг резьбы Р — расстояние между параллельными сторонами двух рядом лежащих витков резьбы крепежа, измеренное вдоль оси. ГОСТ 8724—81 устанавливает диаметры в диапазоне 0,25. 600 мм и шаги 0,075. 6 мм. Метрические резьбы могут иметь крупный шаг (при диаметрах 0,25. 68 мм) и мелкий шаг (при диаметрах 1. 600 мм).

Угол профиля α — угол между боковыми сторонами профиля, измеренный в осевой плоскости. Угол наклона сторон профиля β — угол между стороной профиля и перпендикуляром к оси резьбы. Для резьб с симметричным профилем β = 0,5α. Для резьб с асимметричным профилем, например для упорной или конической, угол наклона каждой стороны определяется независимо.

Высота исходного треугольника Н — высота остроугольного профиля, полученного при продолжении боковых сторон профиля до их пересечения. Рабочая высота профиля Н1 — высота плоскосрезанного теоретического профиля, равная полуразности наружного и внутреннего диаметров. Для метрических резьб Н = 0,866025×Р, Н1 = 0,54126×Р.

Ход Ph — величина относительного перемещения исходной средней точки по винтовой линии резьбы на угол 360°; Ph=P×n, где n — число заходов.

В действительности высота соприкосновения меньше, так как система допусков предусматривает определенные зазоры, например, по внутренним диаметрам резьбы гайки и болта.

Рабочая высота витка Н1 — наибольшая высота соприкосновения; наименьшая выcота соприкосновения обозначается Н1 min. Для резьбы с плоскосрезанным профилем Н1 и Н1 min определяют наибольшее и наименьшее перекрытие витков резьбы болта и гайки.

Угол подъёма резьбы (винтовой линии)

Для многозаходных резьб в числителе этой формулы следует подставлять вместо Р произведение nP, где n — число заходов. Длина свинчивания (высота гайки Н) — длина (высота) соприкосновения поверхностей болта и гайки, измеренная вдоль оси.

Обозначается метрическая резьба буквой M (от англ. metric system, метрическая система мер). Резьба с номинальным диаметром 32 мм с крупным шагом обозначается как М32; резьба с номинальным диаметром 16 мм с мелким шагом – М16×1,5; для обозначения левой резьбы в конце добавляются буквы LH.

Метрическая резьба — с шагом и основными параметрами резьбы в долях метра.

Имеет широкое применение с номинальным диаметром от 1 до 600 мм и шагом от 0,25 до 6 мм. Профиль — равносторонний треугольник (угол при вершине 60°) с теоретической высотой профиля Н=0,866025404Р. Все параметры профиля измеряются в долях метра (миллиметрах).

  • ГОСТ 24705-2004 (ИСО 724:1993) — Резьба метрическая. Основные размеры.
  • ГОСТ 9150-2002 — Основные нормы взаимозаменяемости. Резьба метрическая. Профиль.
  • ГОСТ 8724-2002 — Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги.
  • ISO 965-1:1998 — Резьбы метрические ISO общего назначения. Допуски. Часть 1. Принципы и основные характеристики.
  • ISO 965-2:1998 — Резьбы метрические ISO общего назначения. Допуски. Часть 2. Предельные размеры резьб для болтов и гаек общего назначения. Средний класс точности.
  • ISO 965-3:1998 — Резьбы метрические ISO общего назначения. Допуски. Часть 3. Отклонения для конструкционной резьбы.
  • ISO 965-4:1998 — Резьбы метрические ISO общего назначения. Допуски. Часть 4. Предельные размеры для наружных винтовых резьб, гальваницированных горячим погружением, для сборки с внутренними винтовыми резьбами, нарезанными метчиком с позиции допуска H или G после гальванизации.
  • ISO 965-5:1998 — Резьбы метрические ISO общего назначения. Допуски. Часть 5. Предельные размеры для внутренних винтовых резьб винтов для сборки с наружными винтовыми резьбами, гальванизированными горячим погружением, с максимальным размером позиции допуска h до гальванизации.
  • ISO 68-1 — Резьбы винтовые ISO общего назначения. Основной профиль. Метрическая резьба.
  • ISO 261:1998 — Резьбы метрические ИСО общего назначения. Общий вид.
  • ISO 262:1998 — Резьбы ISO метрические общего назначения. Выбранные размеры для винтов, болтов и гаек.
  • BS 3643 — ISO metric screw threads.
  • DIN 13-12-1988 — Резьбы метрические ИСО основные и прецизионные диаметром от 1 до 300 мм. Выбор диаметров и шагов.
  • ANSI B1.13M, ANSI B1.18M — Метрическая резьба М с профилем базирующимся на стандарте ISO 68.

Условное обозначение: буква M (metric), числовое значение номинального диаметра резьбы (d, D на схеме, оно же внешний диаметр резьбы на болте) в миллиметрах, числовое значение шага (для резьбы с мелким шагом) (P на схеме) и буквы LH для левой резьбы. Например, резьба с номинальным диаметром 16 мм с крупным шагом обозначается как M16; резьба с номинальным диаметром 36 с мелким шагом 1,5 мм — М36х1,5; такая же по диаметру и шагу но левая резьба М36х1,5LH.

Таблица стандартного шага метрических резьб

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
