Утвержден и введен в действие

Постановлением Госстандарта СССР

от 27 апреля 1982 г. N 1692

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ

РЕЗЬБА МЕТРИЧЕСКАЯ КОНИЧЕСКАЯ

Basic norms of interchangeability.

Metric taper screw thread

Разработан Министерством станкостроительной и инструментальной промышленности.

Исполнители: М.А. Палей, И.А. Медовой , Г.С. Кудинова.

Внесен Министерством станкостроительной и инструментальной промышленности.

Зам. Министра А.Е. Прокопович.

Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 27 апреля 1982 г. N 1692.

Постановлением Государственного комитета СССР по стандартам от 27 апреля 1982 г. N 1692 срок введения установлен с 01.01.1983.

Настоящий стандарт распространяется на метрическую коническую резьбу с конусностью 1:16 для конических резьбовых соединений, а также соединений наружной конической резьбы с внутренней цилиндрической резьбой с номинальным профилем по ГОСТ 9150-81 и устанавливает профиль, диаметры и шаги, основные размеры и допуски.

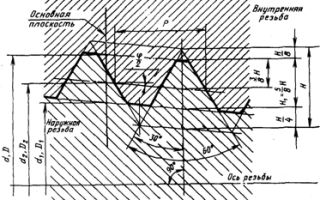

1.1. Номинальный профиль метрической конической резьбы (наружной и внутренней) должен соответствовать указанному на черт. 1.

Конусность ; ; ;

d — наружный диаметр наружной конической резьбы;

D — наружный диаметр внутренней конической резьбы;

— средний диаметр наружной конической резьбы;

— средний диаметр внутренней конической резьбы;

— внутренний диаметр наружной конической резьбы;

— внутренний диаметр внутренней конической резьбы;

— угол конуса; — угол уклона; P — шаг резьбы;

H — высота исходного треугольника

Профиль внутренней цилиндрической резьбы, соединяемой с наружной конической, должен иметь плоскосрезанную впадину.

Примечание. При отсутствии особых требований к плотности или при применении уплотнителей для достижения герметичности резьбового соединения форма впадины конической (наружной и внутренней) и цилиндрической (внутренней) резьб не регламентируется.

1.2. Размеры элементов профиля конической и цилиндрической резьб — по ГОСТ 9150-81.

2. ДИАМЕТРЫ, ШАГИ И ОСНОВНЫЕ РАЗМЕРЫ

2.1. Диаметры, шаги, номинальные значения основных размеров конической (наружной и внутренней) резьбы должны соответствовать указанным на черт. 2 и в табл. 1.

l — рабочая длина резьбы;

— длина наружной резьбы от торца до основной плоскости;

— длина внутренней резьбы от торца до основной плоскости

Номинальный │ P │ Диаметры резьбы в основной │ Длина резьбы

1-й │ 2-й │ │ d = D │ d = D │d = D │ l │ l │ l

ряд │ ряд │ │ │ 2 2 │ 1 1 │ │ 1 │ 2

6 │ │ │ 6,000 │ 5,350 │ 4,917 │ │ │

8 │ │ 1 │ 8,000 │ 7,350 │ 6,917 │ 8 │2,5 │ 3

10 │ │ │ 10,000 │ 9,350 │ 8,917 │ │ │

12 │ │ │ 12,000 │ 11,026 │ 10,376 │ │ │

│ 14 │ │ 14,000 │ 13,026 │ 12,376 │ │ │

16 │ │ │ 16,000 │ 15,026 │ 14,376 │ │ │

│ 18 │ 1,5 │ 18,000 │ 17,026 │ 16,376 │ 11 │3,5 │ 4

20 │ │ │ 20,000 │ 19,026 │ 18,376 │ │ │

│ 22 │ │ 22,000 │ 21,026 │ 20,376 │ │ │

24 │ │ │ 24,000 │ 23,026 │ 22,376 │ │ │

│ 27 │ │ 27,000 │ 25,701 │ 24,835 │ │ │

30 │ │ │ 30,000 │ 28,701 │ 27,835 │ │ │

│ 33 │ │ 33,000 │ 31,701 │ 30,835 │ │ │

36 │ │ │ 36,000 │ 34,701 │ 33,835 │ │ │

│ 39 │ 2 │ 39,000 │ 37,701 │ 36,835 │ 16 │ 5 │ 6

42 │ │ │ 42,000 │ 40,701 │ 39,835 │ │ │

│ 45 │ │ 45,000 │ 43,701 │ 42,835 │ │ │

48 │ │ │ 48,000 │ 46,701 │ 45,835 │ │ │

│ 52 │ │ 52,000 │ 50,701 │ 49,835 │ │ │

56 │ │ │ 56,000 │ 54,701 │ 53,835 │ │ │

│ 60 │ │ 60,000 │ 58,701 │ 57,835 │ │ │

Примечание. Допускается применять более короткие длины резьб .

При выборе диаметров резьб первый ряд следует предпочитать второму.

2.2. Диаметры, шаги, номинальные значения наружного, среднего и внутреннего диаметров внутренней цилиндрической резьбы должны соответствовать указанным на черт. 3 и в табл. 1.

2.3. Внутренняя цилиндрическая резьба должна обеспечивать ввинчивание наружной конической резьбы на глубину не менее 0,8l.

Длина сквозной внутренней цилиндрической резьбы должна быть не менее величины .

2.4. В условное обозначение резьбы должны входить: буквы MK (для конической резьбы) или M (для внутренней цилиндрической резьбы), номинальный диаметр, шаг и обозначение настоящего стандарта (только для внутренней цилиндрической резьбы), например: MK20 x 1,5; M20 x 1,5 ГОСТ 25229-82.

Для левой резьбы после условного обозначения шага ставят буквы LH, например: MK20 x 1,5LH; M20 x 1,5LH ГОСТ 25229-82.

Условное обозначение конического резьбового соединения соответствует принятому для конической резьбы.

Соединение внутренней цилиндрической с наружной конической резьбой должно обозначаться дробью M/MK, номинальным диаметром, шагом и обозначением настоящего стандарта, например: M/MK20 x 1,5 ГОСТ 25229-82; M/MK20 x l,5LH ГОСТ 25229-82.

Для внутренней цилиндрической резьбы, выполненной в соответствии с примечанием к п. 1.1, и в соединениях ее с наружной конической резьбой обозначение настоящего стандарта не указывать.

3.1. Осевое смещение основной плоскости наружной и внутренней резьб (черт. 4) относительно номинального расположения не должно превышать величин, указанных в табл. 2.

Примечание. В основной плоскости средний диаметр имеет номинальное значение.

Номинальный диаметр │ P │ Дельта l │ Дельта l

резьбы d │ │ 1 │ 2

От 6 до 10 │ 1 │ +/- 0,9 │ +/- 1,2

Св. 10 » 24 │ 1,5 │ +/- 1,1 │ +/- 1,5

» 24 » 60 │ 2 │ +/- 1,4 │ +/- 1,8

Примечание. Предельные отклонения и не распространяются на резьбы с длинами, меньшими указанных в табл. 1.

Смещение основной плоскости является суммарным, включающим отклонения среднего диаметра, шага, угла наклона боковой стороны профиля и угла конуса.

3.2. Предельные отклонения среза вершин и впадин (размеров ), угла наклона боковой стороны профиля , шага резьбы P и угла конуса (разность средних диаметров на длине ) должны соответствовать указанным на черт. 5 и в табл. 3.

Номинальный │ P │ Предельные отклонения резьбы │ Разность средних

резьбы d │ │ H │ H │ альфа │ Шага P │ на длине

│ │ нару ж — │ внутрен — │ наруж -│ внутрен -│ │l + l │ l │ Номин .│ Пред . о ткл .

От 6 до 10│ 1 │+0,032│+/- 0,030│+0,050│+/- 0,03│+/- 45’│+/- 0,04│+/- 0,07│0,344 │ +0,038 │ +0,019

│ │ │ │+0,015│ │ │ │ │ │ -0,019 │ -0,038

Св. 10 » 24│1,5│+0,048│+/- 0,040│+0,065│+/- 0,04│ │ │ │0,469 │ +0,052 │ +0,026

│ │ │ │+0,020│ │ │ │ │ │ -0,026 │ -0,052

» 24 » 60│ 2 │+0,064│+/- 0,050│+0,085│+/- 0,05│ │ │ │0,688 │ +0,077 │ +0,038

│ │ │ │+0,030│ │ │ │ │ │ -0,038 │ -0,077

Примечание. Предельные отклонения не подлежат обязательному контролю, если это не указано особо.

3.3. Поле допуска среднего диаметра внутренней цилиндрической резьбы должно соответствовать 6H по ГОСТ 16093-81.

3.4. Предельные отклонения внутреннего диаметра и среза впадин внутренней цилиндрической резьбы (размеры и черт. 6) должны соответствовать указанным в табл. 4.

D — наружный диаметр внутренней резьбы;

— средний диаметр внутренней резьбы;

— внутренний диаметр внутренней резьбы

Наружный диаметр│ Р │ Предельные отклонения

От 6 до 10 │ 1 │ +/- 0,03 │ +0,12 │ 0

Св. 10 » 24 │ 1,5 │ +/- 0,04 │ +0,15 │

» 24 » 60 │ 2 │ +/- 0,05 │ +0,19 │

Читать еще: Приспособление для нарезания резьбы на трубах

Примечание. Предельные отклонения размера не подлежат обязательному контролю, если это не указано особо.

3.5. Для цилиндрической внутренней резьбы, выполненной в соответствии с примечанием к п. 1.1, поле допуска диаметра должно соответствовать 6H по ГОСТ 16093-81.

Верхнее предельное отклонение диаметра D не регламентируется.

ТЕХНОРМАТИВЫ ДЛЯ СТРОИТЕЛЕЙ И ПРОЕКТИРОВЩИКОВ

ГОСТ 25229-82

Основные нормы взаимозаменяемости. Резьба метрическая коническая

Предлагаем прочесть документ: Основные нормы взаимозаменяемости. Резьба метрическая коническая. Если у Вас есть информация, что документ «ГОСТ 25229-82» не является актуальным, просим написать об этом в редакцию сайта.

Дата введения:	01.01.1983
27.04.1982	Утвержден	Госстандарт СССР
Издан	ИПК Издательство стандартов
Издан	Издательство стандартов
Разработан	Министерство станкостроительной и инструментальной промышленности СССР
Статус документа на 2016:	Актуальный

Выберите формат отображения документа:

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ

РЕЗЬБА МЕТРИЧЕСКАЯ КОНИЧЕСКАЯ

(СТ СЭВ 304-76)

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

РАЗРАБОТАН Министерством станкостроительной и инструментальной промышленности

ИСПОЛНИТЕЛИ

М.А. Палей, И.А. Медовой, Г.С. Кудинова

ВНЕСЕН Министерством станкостроительной и инструментальной промышленности

Зам. министра А.Е. Прокопович

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР, по стандартам от 27 апреля 1982 г. № 1692

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Основные нормы взаимозаменяемости

РЕЗЬБА МЕТРИЧЕСКАЯ КОНИЧЕСКАЯ

Basic norms of interchangeability.
Metric taper screw thread

ГОСТ
25229-82

(CT СЭВ 304-76)

Постановлением Государственного комитета СССР по стандартам от 27 апреля 1982 г. № 1692 срок введения установлен

с 01.01.1983 г.

Несоблюдение стандарта преследуется по закону

1.2. Размеры элементов профиля конической и цилиндрической резьб — по ГОСТ 9150-81.

Конусность ; ; ;

d — наружный диаметр наружной конической резьбы; D — наружный диаметр внутренней конической резьбы; d₂ — средний диаметр наружной конической резьбы; D₂ — средний диаметр внутренней конической резьбы; d₁ — внутренний диаметр наружной конической резьбы; D₁ — внутренний диаметр внутренней конической резьбы; — угол конуса; — угол уклона; Р — шаг резьбы; Н — высота исходного треугольника

При выборе диаметров резьб первый ряд следует предпочитать второму.

Длина сквозной внутренней цилиндрической резьбы должна быть не менее величины 0,8(l₁ + l₂).

l — рабочая длина резьбы; l₁ — длина наружной резьбы от торца до основной плоскости; l₂ — длина внутренней резьбы от торца до основной плоскости

ГОСТ 25229-82 Основные нормы взаимозаменяемости. Резьба метрическая коническая

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ

РЕЗЬБА МЕТРИЧЕСКАЯ КОНИЧЕСКАЯ

ГОСТ 25229-82

(СТ СЭВ 304-76)

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

РАЗРАБОТАН Министерством станкостроительной и инструментальной промышленности

ИСПОЛНИТЕЛИ

М.А. Палей, И.А. Медовой, Г.С. Кудинова

ВНЕСЕН Министерством станкостроительной и инструментальной промышленности

Зам. министра А.Е. Прокопович

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Основные нормы взаимозаменяемости

РЕЗЬБА МЕТРИЧЕСКАЯ КОНИЧЕСКАЯ

Basic norms of interchangeability.
Metric taper screw thread

ГОСТ
25229-82

(CT СЭВ 304-76)

с 01.01.1983 г.

Несоблюдение стандарта преследуется по закону

1. ПРОФИЛЬ

1.2. Размеры элементов профиля конической и цилиндрической резьб — по ГОСТ 9150-81.

Конусность ; ; ;

d — наружный диаметр наружной конической резьбы; D — наружный диаметр внутренней конической резьбы; d ₂ — средний диаметр наружной конической резьбы; D₂ — средний диаметр внутренней конической резьбы; d₁ — внутренний диаметр наружной конической резьбы; D₁ — внутренний диаметр внутренней конической резьбы; — угол конуса; — угол уклона; Р — шаг резьбы; Н — высота исходного треугольника

2. ДИАМЕТРЫ, ШАГИ И ОСНОВНЫЕ РАЗМЕРЫ

При выборе диаметров резьб первый ряд следует предпочитать второму.

Длина сквозной внутренней цилиндрической резьбы должна быть не менее величины 0,8( l ₁ + l ₂ ).

Диаметры резьбы в основной плоскости

Примечание. Допускается применять более короткие длины резьб.

2.4. В условное обозначение резьбы должны входить: буквы МК (для конической резьбы) или М (для внутренней цилиндрической резьбы), номинальный диаметр, шаг и обозначение настоящего стандарта (только для внутренней цилиндрической резьбы), например: МК20 ´ 1 ,5; M 20 ´ 1 ,5 ГОСТ 25229-82

Для левой резьбы после условного обозначения шага ставят буквы LH , например: MK20 ´ 1 ,5 LH ; M 20 ´ 1 ,5 LH ГОСТ 25229-82

Условное обозначение конического резьбового соединения соответствует принятому для конической резьбы.

Соединение внутренней цилиндрической с наружной конической резьбой должно обозначаться дробью М/МК, номинальным диаметром, шагом и обозначением настоящего стандарта, например: М/МК20 ´ 1 ,5 ГОСТ 25229-82; M /MK20 ´ 1 ,5 LH ГОСТ 25229-82

3. ДОПУСКИ

3.1. Осевое смещение основной плоскости D l ₁ наружной и D l ₂ внутренней резьб (черт. 4) относительно номинального расположения не должно превышать величин, указанных в табл. 2.

Примечание. В основной плоскости средний диаметр имеет номинальное значение.

3.2. Предельные отклонения среза вершин и впадин (размеров и ), угла наклона боковой стороны профиля , шага резьбы Р и угла конуса j (разность средних диаметров на длине l ₁ + l ₂ ) должны соответствовать указанным на черт. 5 и в табл. 3.

Основные нормы взаимозаменяемости. Резьба метрическая коническая

ПРОФИЛЬ

1.2. Размеры элементов профиля конической и цилиндрической резьб — по ГОСТ 9150-81.

Читать еще: Ниппель с левой и правой резьбой

— наружный диаметр наружной конической резьбы;
D
— наружный диаметр внутренней конической резьбы;
d
2 — средний диаметр наружной конической резьбы;
D
2 — средний диаметр внутренней конической резьбы;
d
1 — внутренний диаметр наружной конической резьбы;
D
1 — внутренний диаметр внутренней конической резьбы; — угол конуса; — угол уклона;
Р
— шаг резьбы;
Н
— высота исходного треугольника

Метрическая коническая резьба

Метрическая коническая резьба | Справочник конструктора-машиностроителя

Справочник конструктора

полезный сайт для инженера-машиностроителя

СПРАВОЧНИК

ТОМ1
Общетехнические сведения
Материалы
Шероховатость поверхности
Допуски и посадки
Конструктивные элементы
Крепежные изделия
Стандартные и нормализован- ные детали и узлы
Защитные и защитно-декортив- ные покрытия металлов

ТОМ2
Оси и валы
Подшипники
Муфты
Зубчатые и червячные передачи
Цепные передачи
Ременные передачи
Винтовые передачи и храповое зацепление
Шариковые винтовые передачи
Разъемные соединения

ТОМ3
Пружины
Уплотнительные устройства

Главная
Карта сайта
Написать автору

Замена подшипников дифференциала 21.10.2013
Вибродиагностика подшипников 21.10.2013
Ремонт ступичного подшипника 21.10.2013
Разделы
Допуски и посадки
Подшипники
Стальные канаты
Чугуны
Швеллеры
Для левой резьбы после условного обозначения ставят буквы LH например:
МК20 х 1.5LH; М20 х 1,5LH ГОСТ 25229-82.
Обозначение конического резьбового соединения соответствует принятому для конической резьбы. Соединение внутренней цилиндрической резьбы с наружной конической резьбой должно обозначаться дробью М/МК, номинальным диаметром, шагом и номером стандарта, например:
М/МК20 х 1,5 ГОСТ 25229-82, М/М20 х 1,5 Н ГОСТ 25229-82. Для внутренней цилиндрической резьбы, выполненной в соответствии с примечанием на с. 598, и в соединениях ее с наружной конической резьбой в обозначении номер стандарта не указывать. Допуски
. Осевое смещение основной плоскости ? ?1 наружной и ? ?2 внутренней резъбы (см. эскиз табл. 91) относительно номинального расположения не должно превышать величин, указанных в табл.91 Смещение основной плоскости является суммарным, включающим в себя отклонения среднего диаметра, шага, угла наклона боковой стороны профиля и угла конуса. Предельные отклонения среза вершин и впадин (размеров Н/8 иН/4), угла наклона боковой стороны профиля ?/2, шага резьбы Р и угла конуса j (разность средних диаметров ?1+?2) должны соответствовать указанным в табл. 92. Предельные отклонения внутреннего диаметра и среза впадин внутренней цилиидрической резьбы (размеры
D1
и H/8 ) приведены в табл. 93.
91. Осевое смещение основной плоскости ? ?1 наружной и ? ?2 внутренней резьбы Размеры, мм
В основной плоскости средний диаметр имеет номинальное значение
Номинальный диаметр резьбы d Р ? ?1 ? ?2
От 6 до 10 1 ±0,9 ±1,2
Св. 10 до 24 1,5 ±1,1 ±1,5
» 24 » 60 2 ±1,4 ±1,8
Предельные отклонения ? ?1 и ? ?2 не распространяются на резьбы с длинами, меньшими указанных в табл. 90.
92. Предельные отклонения среза вершин в впадин (размеров H/8 и H/4 ), угла наклона боковой стороны профиля ?/2 , Р и
Предельные отклонения не подлежат обязательному контролю, если это не оговорено особо
Номинальный диаметр резьбы d Р Предельные отклонения Разность средних диаметров резьбы на длине ?1+ ?2
Н/8 Н/4 ?/2 шага Р на длине Номинал Предельные отклонения резьбы
наружной внутренней наружной внутренней ?1+ ?2 ? наружной внутренней
От 6 до 10 1 +0,032 ±0,030 +0,050 +0,015 ±0,03 ±45 ±0,04 ±0,07 0,344 +0,038 -0,019 +0,019 -0,038
Св. 10 до 24 1,5 +0,048 ±0,040 +0,065 +0,020 +0,04 0,469 +0,052 -0,026 +0,026 -0,052
» 24 » 60 2 +0,064 ±0,050 +0,085 +0,030 ±0,05 0,688 +0,077 -0,038 +0,038 -0,077
93. Предельные отклонения внутреннего внутренней цилиндрической
диаметра и среза впадин резьбы, мм
Предельные отклонения размера H/8
не подлежат обязательному контролю, если это не оговорено особо.
КОНИЧЕСКАЯ ДЮЙМОВАЯ РЕЗЬБА С УГЛОМ ПРОФИЛЯ 60? (по ГОСТ 6111-52* в ред. 1997 г.)
Стандарт распространяется на резьбовые соединения топливных, масляных, водяных и воздушных трубопроводов машин и станков. Примечание. В трубопроводах из стальных водогазопроводных труб по ГОСТ 3262-75 соединения с конической резьбой должны выполняться по ГОСТ 6211-81. Профиль и размеры
конической дюймовой резьбы с углом профиля 60° должны соответствовать приведенным в табл. 94.
Отклонение расстояний вершин и впадин резьбы трубы и муфты от линии среднего диаметра резьбы (?h1
и
?h2
) не должны превышать указанных в табл. 94а.
94а. Отклонение расстояний вершин и впадин резьбы трубы и муфты от линии среднего диаметра разьбы.
Обозначение размера резъбы h1=h2=1/2H1 ?h1 = ?h2
мм
1/16 и 1/8″ 1/4 и 3/8″ 1/2 и 3/4″ 1-2″ 0.3765 0.5645 0.7255 0.8835 -0.045 -0.065 -0.085 -0.085
94. Размеры конической дюймовой разьбы с углом профиля 60°,мм (ГОСТ 6111-52*)
Шаг резьбы измеряется параллельно оси резьбы. Биссектрисса угла профиля перпендикулярна к оси резьбы.
Обозначение размера резьбы Число шагов на 1″ Шаг резь- бы Р Длина реьбы Диаметр резьбы в основной плоскости Внутренний диаметр резьбы у торца трубы dT Рабочая высота витка t2 Труба Муфта
рабочая ?1 от торца трубы до основной плоскости ?2 средний d2, D2 наружный d, D внутренний d1, D1 ?5 ?4 не менее с D ?5 ?0 (включая сбег) d
для оправок
1/16″ 27 0,941 6,5 4,064 7,142 7,895 6,389 6,135 0,753 8 10,5 1 8,05 13 10 6,3
1/8″ 27 0,941 7,0 4,572 9,519 10,272 8,766 8,480 0,753 8,5 11,0 1 10,42 14 11 8,7
1/4″ 18 1,411 9,5 5,080 12,443 13,572 11,314 10,977 1,129 12 15,5 1,5 13,85 20 15 11,2
3/8″ 18 1,411 10,5 6,096 15,926 17,055 14,797 14,416 1,129 13 16,5 1,5 17,33 21 16 14,7
1/2″ 14 1,814 13,5 8,128 19,772 21,223 18,321 17,813 1,451 16,5 21,0 1,5 21,56 26,5 21 18,25
3/4″ 14 1,814 14,0 8,611 25,117 26,568 23,666 23,128 1,451 17 21,5 1,5 26,91 26,5 21 23,5
1″ 111/2 2,209 17,5 10,160 31,461 33,228 29,694 29,059 1,767 21,5 26,5 2,0 33,69 33,5 26 29,6
1 1/4″ 111/2 2,209 18,0 10,668 40,218 41,985 38,451 37,784 1,767 22 27,0 2,0 42,44 34,5 27 28,5
1 1/2″ 111/2 2,209 18,5 10,688 46,287 48,054 44,520 43,853 1,767 22,5 27,5 2,0 48,54 34,5 27 44,5
1. При свинчивании без натяга трубы и муфты с номинальными размерами резьбы основная плоскость резьбы трубы совпадает с торцом муфты. 2. Размер dT
справочный. 3. Вместо резьбы 1/16″ допускается применять резьбу Мб х 1 коническую ГОСТ 19853-74. 4. Число шагов с полным профилем в резьбовом сопряжении не должно быть менее двух. 5. Допускается уменьшать размер
?2
(расстояние от основной плоскости до торца трубы), при этом должна быть соблюдена разность размеров
?1-?2
Пример обозначения конической дюймовой резьбы 3/8 «: К 3/8 «ГОСТ 6111-52.
Справочник конструктора — Все что нужно любому конструктору! ©2008-2021
27,000 30,000 33,000 36,000 39,000 42,000 45,000 48,000 52,000 56,000 60,000 25,701 28,701 31,701 34,701 37,701 40,701 43,701 46,701 50,701 54,701 58,701 24,835 27,835 30,835 33,835 36,835 39,835 42,835 45,835 49,835 53,835 57,835 16 5 6
ДИАМЕТРЫ, ШАГИ И ОСНОВНЫЕ РАЗМЕРЫ
2.1. Диаметры, шаги, номинальные значения основных размеров конической (наружной и внутренней) резьбы должны соответствовать указанным на черт. 2 и в табл. 1.
При выборе диаметров резьб первый ряд следует предпочитать второму.
2.2. Диаметры, шаги, номинальные значения наружного, среднего и внутреннего диаметров внутренней цилиндрической резьбы должны соответствовать указанным на черт. 3 и в табл. 1.
2.3. Внутренняя цилиндрическая резьба должна обеспечивать ввинчивание наружной конической резьбы на глубину не менее 0,8l
Длина сквозной внутренней цилиндрической резьбы должна быть не менее величины 0,8(l
— рабочая длина резьбы;
l
1 — длина наружной резьбы от торца до основной плоскости;
l
2 — длина внутренней резьбы от торца до основной плоскости
Обозначение и изображение резьбы на чертеже согласно ГОСТ
Чертеж — это графический документ, применяемый для изображения инженерного объекта. Для удобства его использования разработаны различные межгосударственные стандарты (ГОСТ), в которых указаны правила представления всех элементов, принимающих участие в создании того или иного изделия.
Обозначение резьбы на чертеже — это базовое знание, которым должен обладать каждый инженер.
Назначение резьбы и ее элементы
Классификация резьбы
Что такое изображение и обозначение резьбы
Обозначение на чертежах
Изображение наружной резьбы на валах
Изображение внутренней резьбы в отверстиях деталей
Условное обозначение метрической резьбы (ГОСТ 8724-2002)
Обозначения метрической конической резьбы (ГОСТ 25229-82)
Условное обозначение трубной цилиндрической резьбы (ГОСТ 6357-81)
Обозначение трубной конической резьбы (ГОСТ 6211-81)
Условное обозначение трапецеидальной резьбы (ГОСТ 9484-81)
Обозначение упорной резьбы (ГОСТ 10177-82)
Условное обозначение круглой резьбы (ГОСТ 6042-83)
Обозначение упорной усиленной резьбы (ГОСТ 13535-87)
Условное обозначение конической резьбы вентилей и баллонов для газов (ГОСТ 9909-81)
Необходимые инструменты для нарезания
Дополнительная информация
Назначение резьбы и ее элементы
Резь является главным элементом винтовой передачи и резьбового соединения. Она состоит из череды выпуклостей и углублений на телах кручения, что обеспечивает крепление, способное выдерживать высокие нагрузки. Нарезку применяют в качестве метода объединения или уплотнения звеньев конструкции.
Резьба обеспечивает крепление, способное выдерживать высокие нагрузки.
Главными ее элементами являются:
внутренний, внешний и средний диаметры;
профиль — это сечение рези плоскостью, проходящей через главную ось рассматриваемой детали;
угол профиля — угол, образованный боковыми сторонами профиля;
высота профиля — это длина отрезка между минимальной и максимальной точками нарезки в плоскости сечения оси в направлении, ортогональном направляющей рези;
шаг — длина промежутка между двумя точками соседних одинаковых витков, измеренное параллельно оси рези.
Классификация резьбы
Принято разделять резьбовые поверхности по следующим критериям:
расположение: внешние и внутренние;
вид: цилиндрические, конические;
форма сечения: круг, треугольник, трапеция, прямоугольник;
назначение: для крепежа, крепления и уплотнения, специальные, ходовые;
число заходов: однозаходовые и многозаходовые;
направление: правые, левые.
Что такое изображение и обозначение резьбы
Обозначение позволяет на основании комбинации букв и цифр понять, какой вид нарезки представлен для анализа. Оно включает в себя: тип, шаг и ход рези, класс точности и номер соответствующего стандарта. Для лучшего понимания функционирования служит изображение — это чертеж, на котором в соответствии с ГОСТ представлен элемент конструкции с резьбовой поверхностью.
Схема помогает создать визуальное представление о форме и геометрических особенностях резьбы.
Обозначение на чертежах
Во время перемещения контура плоской фигуры (круга, треугольника, трапеции и т.д.) по спиральной линии, на поверхности заданной формы появляется нарезка. Способы ее представления на чертежах регламентированы в специально разработанной международной документации (ГОСТ), которая была создана для однозначной интерпретации обозначения рези.
Изображение наружной резьбы на валах
Внешний калибр нарезки всюду представляется цельной основной линией. На изображении, полученном при проецировании на плоскость, параллельно расположенную к стержневой оси, внутренняя резь указывается тонкой перманентной линией по всей ее длине. На чертеже с проекцией ортогональной направляющей стержня внутренний поперечник резьбы должен изображаться тонкой непрерывной дугой, составляющей 3⁄4 основной окружности. Если необходимо показать резь как непросматриваемую, то она представляется одинаковыми прерывистыми линиями по внутреннему и внешнему поперечнику.
Наружная резьба на валах.
Изображение внутренней резьбы в отверстиях деталей
В отверстиях все обстоит иначе. Внутренний поперечник резьбы обозначается непрерывной основной линией. На изображении, полученном при проецировании на плоскость ортогональной оси стержня, наружная резь показывается тонкой перманентной линией На чертеже с проекцией ортогональной направляющей стержня внешний поперечник нарезки представляют тонкой непрерывной дугой, которая составляет 3⁄4 окружности.
Внутренняя резьба в отверстиях деталей.
Условное обозначение метрической резьбы (ГОСТ 8724-2002)
Определение резьбы включает литеру М (от англ. metric system), размер калибра и шаг рези, разграниченных знаком «х». Пример: M8х1.25. Допускается не указывать большой шаг. Пример: М8. Если резь является левой, то добавляются буквы LH. Пример: М8х1-LH. Определение многозаходной рези состоит из символа М, поперечника, знака «х», сочетания Ph, хода, символа P и шага. Для определенности можно указать число заходов.
Обозначения метрической конической резьбы (ГОСТ 25229-82)
В определении конической метрической нарезки фигурируют сокращение МК, калибр и шаг нарезки. Пример: МК20х1,5. Для левого направления дополнительно указывается сочетание LH.
Метрическая коническая резьба (ГОСТ 25229-82).
Условное обозначение трубной цилиндрической резьбы (ГОСТ 6357-81)
Определение цилиндрической трубной нарезки содержит символ G, обозначение, класс точности среднего поперечника. Пример: G31/2-A. Дополнительно, если резь не правая, добавляют сочетание LH.
Трубная цилиндрическая резьба (ГОСТ 6357-81).
Обозначение трубной конической резьбы (ГОСТ 6211-81)
Определение трубной конической нарезки включает символы R (в случае конической наружной) или Rc (для конической внутренней рези) и ее значение. Для левого направления дополнительно указывается сочетание LH. Пример: R 11⁄2.
Трубная коническая резьба (ГОСТ 6211-81).
Условное обозначение трапецеидальной резьбы (ГОСТ 9484-81)
Определение однозаходной трапециевидной нарезки содержит сокращение Tr, значение наружного калибра и шаг. Пример: Tr16x4. Для многозаходной трапециевидной рези в определении фигурируют: сочетание Tr, внешний поперечник, а также шаг и ход. Пример: Tr16x8(P4)LH.
Трапецеидальная резьба (ГОСТ 9484-81).
Обозначение упорной резьбы (ГОСТ 10177-82)
Определение упорной нарезки должно содержать литеру S, шаг и значение поперечника. Пример: S90-10. Для левосторонней рези указывается дополнительно LH. Если рассматривается многозаходная нарезка, то ее определение составляется из символа S, поперечника, хода и в скобках буквы P, значения шага. Пример: S80-20(P20).
Упорная резьба (ГОСТ 10177-82).
Условное обозначение круглой резьбы (ГОСТ 6042-83)
Применительно к внешней и внутренней круглой нарезке Эдисона, используемой в металлических и неметаллических элементах в электротехнических изделиях, обозначение содержит литеру Е и величину наружного поперечника. Пример: Е28.
Круглая резьба (ГОСТ 6042-83).
Обозначение упорной усиленной резьбы (ГОСТ 13535-87)
Определение упорной усиленной нарезки содержит литеры S, а также угол 45, калибр и шаг. Пример: S45200-13. В случае если резьба левосторонняя, дополнительно указываются буквы LH. Если необходимо определить многозаходную резь, то указывают букву S, величину угла 45, поперечник, ход и символ Р вместе со значением шага, выделенные скобками. Пример: S4520024(P12) — двузаходная, значение хода 24 мм, шаг — 12 мм. Для левосторонней рези указывается дополнительно LH.
Условное обозначение конической резьбы вентилей и баллонов для газов (ГОСТ 9909-81)
Определение конической нарезки вентилей и болтов для газа определяют литерой W и числом, указывающим поперечник. Пример: W19.2.
Коническая резьба вентилей и баллонов для газов (ГОСТ 9909-81).
Необходимые инструменты для нарезания
Нарезки широко используются в быту и на производстве, поэтому инструменты для изготовления рези широко распространены. Существует несколько видов приспособлений для нарезания:
Резьбовые фрезы — это многозубчатые инструменты, в которых процесс резьбонарезания по отношению к резцам более производительный. Подразделяются на гребенчатые цилиндрические, дисковые, гребенчатые сборные, головки для скоростного фрезерования.
Плашки — многолезвийный инструмент для создания наружной рези. Различают круглые, цельные, раздвижные приспособления, разрезные плашки.
Резьбовые головки — это специальные изделия для нарезания внутренней и внешней рези, имеют ряд преимуществ по сравнению с круглыми плашками. В зависимости от конструкции гребенок головки бывают с круглыми радиальными, плоскими тангенциальными и плоскими радиальными гребенками.
Метчики — это осевой инструмент, состоящий из нескольких лезвий, предназначенный для нарезания внутренней рези. Различают следующие виды: ручные, станочные, гаечные, машинные, маточные и т.д.
Резьбовые резцы — это инструмент для точной машинной нарезки внутренней и наружной рези. Они подразделяются на стержневые, однониточные и многониточные фасонные.
Дополнительная информация
Нарезанные изделия необходимы как в быту, так и на производстве. Без них невозможно было бы представить работу многих машин и механизмов.
С помощью обозначения и изображения резьбы на чертежах инженеры могут определить ее основные характеристики и использовать как часть более сложной конструкции.
В быту нарезка используется для крепления и соединения элементов.
голоса
Рейтинг статьи

Номинальный диаметр резьбы d	Р	? ?1	? ?2
От 6 до 10	1	±0,9	±1,2
Св. 10 до 24	1,5	±1,1	±1,5
» 24 » 60	2	±1,4	±1,8

Номинальный диаметр резьбы d	Р	Предельные отклонения							Разность средних диаметров резьбы на длине ?1+ ?2
		Н/8		Н/4		?/2	шага Р на длине		Номинал	Предельные отклонения резьбы
		наружной	внутренней	наружной	внутренней	?/2	?1+ ?2	?	Номинал	наружной	внутренней
От 6 до 10	1	+0,032	±0,030	+0,050 +0,015	±0,03	±45	±0,04	±0,07	0,344	+0,038 -0,019	+0,019 -0,038
Св. 10 до 24	1,5	+0,048	±0,040	+0,065 +0,020	+0,04				0,469	+0,052 -0,026	+0,026 -0,052
» 24 » 60	2	+0,064	±0,050	+0,085 +0,030	±0,05				0,688	+0,077 -0,038	+0,038 -0,077

Обозначение размера резъбы	h1=h2=1/2H1	?h1 = ?h2
Обозначение размера резъбы	мм
1/16 и 1/8″ 1/4 и 3/8″ 1/2 и 3/4″ 1-2″	0.3765 0.5645 0.7255 0.8835	-0.045 -0.065 -0.085 -0.085

Обозначение размера резьбы	Число шагов на 1″	Шаг резь- бы Р	Длина реьбы		Диаметр резьбы в основной плоскости			Внутренний диаметр резьбы у торца трубы dT	Рабочая высота витка t2	Труба				Муфта
			рабочая ?1	от торца трубы до основной плоскости ?2	средний d2, D2	наружный d, D	внутренний d1, D1			?5	?4 не менее	с	D	?5	?0 (включая сбег)	d
			рабочая ?1	от торца трубы до основной плоскости ?2	средний d2, D2	наружный d, D	внутренний d1, D1			?5	?4 не менее	с	D	?5	для оправок
1/16″	27	0,941	6,5	4,064	7,142	7,895	6,389	6,135	0,753	8	10,5	1	8,05	13	10	6,3
1/8″	27	0,941	7,0	4,572	9,519	10,272	8,766	8,480	0,753	8,5	11,0	1	10,42	14	11	8,7
1/4″	18	1,411	9,5	5,080	12,443	13,572	11,314	10,977	1,129	12	15,5	1,5	13,85	20	15	11,2
3/8″	18	1,411	10,5	6,096	15,926	17,055	14,797	14,416	1,129	13	16,5	1,5	17,33	21	16	14,7
1/2″	14	1,814	13,5	8,128	19,772	21,223	18,321	17,813	1,451	16,5	21,0	1,5	21,56	26,5	21	18,25
3/4″	14	1,814	14,0	8,611	25,117	26,568	23,666	23,128	1,451	17	21,5	1,5	26,91	26,5	21	23,5
1″	111/2	2,209	17,5	10,160	31,461	33,228	29,694	29,059	1,767	21,5	26,5	2,0	33,69	33,5	26	29,6
1 1/4″	111/2	2,209	18,0	10,668	40,218	41,985	38,451	37,784	1,767	22	27,0	2,0	42,44	34,5	27	28,5
1 1/2″	111/2	2,209	18,5	10,688	46,287	48,054	44,520	43,853	1,767	22,5	27,5	2,0	48,54	34,5	27	44,5
