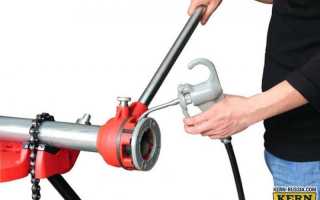

Приспособление для нарезания резьбы на трубах

Нарезка резьбы на трубах

В практике выполнения сантехнических работ нарезка резьбы на трубах – дело частое привычное. Резьбовые соединения трубчатых элементов водопроводов и автономных систем отопления производятся в основном на стальных деталях. Трубчатый профиль, как известно, обладает наибольшим моментом сопротивления при тех же габаритных размерах, что предопределяет широкое использование труб в качестве садовых конструкций, столбиков для заборов и пр.

Исполнения

В соответствии с ГОСТ 6111 трубная резьба используется в разъёмных соединениях трубопроводов, рассчитанных на прокачку жидких и газообразных рабочих сред. При этом относительно водогазопроводных труб (ГОСТ 3262) она может быть и конической, что объясняется практическими удобствами навинчивания/свинчивания соединительных деталей. Угол при вершине профиля конической резьбы составляет 60°, а угол конусности зависит от диаметра и шага резьбы, но не может быть меньше 26°, иначе возможно самоотвинчивание соединения.

Характерная особенность всех трубных резьб – метрических и дюймовых – является скругление вершины профиля резьбы, которое при стандартных способах нарезки резьбы составляет 10% от её радиуса. Это связано с удобствами нарезки трубной резьбы и снижением внутренних напряжений на сравнительно малом теле металла для труб любого вида и сортамента.

ГОСТ 6357 предусматривает также метрическую трубную резьбу, как цилиндрическую, так и коническую, хотя на практике они используются реже. Угол наклона профиля цилиндрической резьбы составляет 55°, что увеличивает количество витков на одном и том же участке нарезания. Это увеличивает трудоёмкость соединения частей трубопровода, хотя и повышает герметичность.

Остальные виды резьб (упорные, трапецеидальные) на трубах не нарезают, поскольку это связано с появлением дополнительных концентраторов напряжений, которые существенно ослабляют поперечное сечение материала.

Инструменты для нарезания резьб на трубах

Как нарезать резьбу на трубе? Исключая технологии механизированного нарезания (например, на токарно-винторезных станках), для нарезки резьбы на трубах применяют два типа приспособлений: плашки (лерки) и клуппы.

Ручная плашка как инструмент для нарезки трубной резьбы представляет собой устройство, состоящий из двух частей – собственно рабочей, и корпуса (плашкодержателя), снабжённого двумя рукоятками, при помощи которых производится вращение плашки по наружному диаметру трубы. Удобен в применении набор резьбы на трубах вручную, который состоит из нескольких комплектов плашек наиболее употребительных диаметров. Объясняется это тем, что для качественного соединения следует применять черновую плашку, для первичного прохода, и чистовую, того же диаметра – с целью калибровки профиля. Можно, конечно, пользоваться и одной леркой, но её износ в этом случае будет намного выше, особенно, если трубопровод изготовлен из высокоуглеродистой стали.

В отличие от лерки, клупп для нарезки представляет собой более конструктивно сложный инструмент. Он имеет трещотку, которая фиксирует резьбонарезную часть в определённом положении, пока рукоятка проворачивается на следующий оборот. Поэтому резьба получается более качественной.

Кроме ручного резьбообразующего инструмента, в практике используется и механизированный инструмент для получения трубной резьбы. Наиболее компактный и удобный в быту станок для нарезки резьбы оснащается электрическим приводом. Однако в этом случае цена вопроса оказывается значительно более высокой, поэтому электрические резьбонарезатели оправдывают себя лишь тогда, когда предстоит оформлять резьбу на длинном участке трубы.

Подготовка к нарезке

Перед тем, как нарезать резьбу на трубе, поверхность металла следует очистить. Износ инструмента возрастает, если исходная поверхность изделия не очищена от поверхностной ржавчины и окалины, имеет остатки лакокрасочного покрытия и т.п. Поэтому перед началом работ детали следует тщательно очистить. Стойкая окалина удаляется с использованием органических растворителей, а короткие детали – переходники, сгоны и т.п. – можно очищать, окуная их в горячий (не менее 60 °С) раствор буры.

После очистки изделие осматривается для выявления поверхностных неровностей (они часто бывают на трубах б/у), а также при искривлениях оси элемента. Малейший изгиб приводит, во-первых, к искажению нарезаемого профиля, а, во-вторых, провоцирует резкое снижение стойкости, когда на один из сегментов рабочей части инструмента всегда приходится увеличенное усилие резьбообразования.

Непосредственно перед работами нужный участок трубы смазывается. Подойдут смазки со средней вязкостью, например, масло «Индустриальное 40». Густую смазку (солидол) можно нанести и на рабочий профиль плашки.

Получение профиля при помощи плашек

Нарезка резьбы на трубах вручную плашками, входящими в набор для нарезания резьбы на трубах, выполняются в следующей последовательности:

Деталь закрепляют в тисках верстака, следя за тем, чтобы поверхность материала не деформировалась (это особенно важно для тонких труб, изготовленных из низкоуглеродистых марок стали). Нагрузка должна быть рассредоточена, по крайней мере, на три точки, расположенные друг относительно друга под углом примерно в 120°.
На обоих торцах снимается заходная фаска. Для этого можно воспользоваться напильником, сформировав по всему периметру торцевой части конус высотой не менее 1,5…2 мм и углом 45…60°. Можно обойтись и без этого перехода, но тогда усилие внедрения плашки в металл увеличивается, а стойкость плашки снижается.

Плашки для нарезания резьбы

Выбор материала плашек стоит делать в пользу инструментальной стали марок Х12Ф1 или даже быстрорежущей Р6М5. Инструмент китайского производства не отличается высоким качеством, поскольку плашки из КНР в лучшем случае изготавливаются из нелегированных инструментальных сталей.

Получение резьбового профиля при помощи клуппов

Клуппы изготавливаются с раздвижными и неподвижными плашками. Удобнее применять инструмент первого типа, который иногда называют клуппом Маевского. Конструктивная особенность такого устройства — наличие радиальных одно- или двухсторонних плашек. В корпусе инструмента имеется семь отверстий: четыре – для рабочей и три – для направляющей плашки. Для перемещения в радиальном направлении предусмотрены планшайбы, которые прижимными кольцами прижимаются к корпусу клуппа. Такая конструкция исключает повторный проход резьбы (как в предыдущем варианте).

Работы производят так:

Деталь, подготовленную к нарезке резьбы, устанавливают в тисках, подготавливают к нарезке торец, после чего надевают на изделие клупп с раздвинутыми плашками.
Подводят плашкодержатель к образующей поверхности трубы и закрепляют его там при помощи струбцин (входят в состав клуппового набора).
Устанавливают плашки, и усилием подачи начинают формообразование резьбового участка.
При обратном провороте клуппа храповик выводит плашки из зацепления с поверхностью трубы, после чего планшайба поворачивается на следующий оборот, и нарезка резьбы продолжается.

Недостаток клуппов – их массивность, а также необходимость в более тщательном уходе. Однако технологические удобства вполне восполняют эти бытовые ограничения.

Нарезка резьбы

Внимание! Производство изделий осуществляем только из нашего металла

Нарезкой резьбы называют процесс обработки отверстий либо стержней изделия специальным резьбонарезным инструментом. Образующиеся спиралевидные впадины используются для быстрого присоединения деталей друг к другу. В Москве услугу по выгодной цене оказывает компания НикаСтрой.

Технология, инструмент для изготовления

Выбор резьбонарезных устройств зависит от параметров и количества заготовок, формы изделия, вида, шага и длины резьбы. При небольших объемах производства для выполнения работы используются токарно-винторезные станки. Наружное нарезание производится прямым, изготовленным из быстрорежущей стали или твердого сплава резцом, а внутреннее – отогнутым. Для ручной резьбовой подготовки используется плашка. Для производства крупносерийного применяются специальные резцы-гребенки, которые позволяют выполнить нарезку в один проход и таким образом повысить производительность.

Исходя из места нанесения, резьба делится на два типа: внутреннюю и внешнюю, а по методике измерения – метрическую и дюймовую.

В основе технологической обработки металлических деталей лежит нанесение на поверхности впадин в виде спирали. Такие впадины обеспечивают быстрое и удобное соединение изделий.

Плашка выглядит в виде гайки, на которой осевые отверстия формируют режущие кромки. Образуемая в процессе работы стружка отводится через специальные стружечные отверстия. Конструкционно плашки могут быть цельными, раздвижными или разрезными. Последние два вида можно назвать универсальными – позволяют изменять диаметр. Плашки круглой формы относятся к наиболее популярным. Используются для создания крепежной резьбы диаметром до 48 мм. Фиксация инструмента производится в воротке с помощью стопорных винтов, если плашка используется в станке – в специальном патроне.

Почему стоит воспользоваться нашими услугами

Использование современного технологичного оборудования позволяет нам выполнять качественную нарезку, а также существенно снизить себестоимость и время выполнения заказа. Производим работы по нарезанию наружной и внутренней резьбы – метрической до 72 мм, дюймовой – до 2 дюймов, на трубах, гладкой и рифленой арматуре, а также стальных кругах из различных марок стали.

Услуга пользуется широким спросом, так как выполнив на детали такой элемент соединения приобретаете:

простую и экономичную технологию монтажа;
простоту, безопасность сборки;
быстрый демонтаж, что удобно при проведении ремонтных работ.

В перечень наших преимуществ входит:

четко отработанный порядок проведения производственного процесса, что позволяет выполнять заказ в оговоренные сроки;
выгодная стоимость: зависит от материала и общего объема;
гибкая система цен – постоянным клиентам скидки;
доставка по указанному адресу.

Для заказа свяжитесь с нами по указанным на сайте контактам. Менеджер уточнит подробности и рассчитает стоимость.

Примеры наших работ

Требуется нарезка резьбы? Отправьте нам Ваш заказ, мы максимально быстро его рассчитаем!

Труба электросварная
Труба водогазопроводная
Труба бесшовная
Труба бесшовная толстостенная
Труба профильная
Листы стальные
Двутавр стальной
Швеллер стальной
Уголок стальной
Арматура

Профнастил
Полоса стальная
Круг стальной
Квадрат стальной
Листы нержавеющие
Труба нержавеющая
Труба профильная нержавеющая
Круг нержавеющий
Квадрат нержавеющий
Полоса нержавеющая

Уголок нержавеющий
Лист алюминиевый
Труба алюминиевая
Труба профильная алюминиевая
Плита алюминиевая
Полоса алюминиевая
Уголок алюминиевый
Швеллер алюминиевый
Детали трубопроводов

Главная
Продукция
Услуги
ДоставкаИнформация для клиентов
Полезная информация
Статьи
О компании
Контакты
Каталог

Офис: Москва, Сходненский тупик, 16с2

Нарезка резьбы на трубах – способы и инструменты

Чтобы нарезать резьбу, плашку или клупп надежно закрепляют в держателе с рукояткой. Чтобы резцам инструмента было легче сделать первые насечки, с края заготовки снимают фаску. Плашка центрируется на детали и, с помощью рукоятки плавно наворачивается на нее. Все рабочие поверхности должны быть смазаны.

Проведение ремонтных мероприятий или замену коммуникаций невозможно выполнить без врезки в трубопровод. Раньше для этой задачи применяли сварку, но это достаточно трудоемкая работа, причем чтобы использовать сварочное оборудование на трубопроводе необходимо иметь достаточно высокую квалификацию.

Сварку можно было применять для трубопроката из металла, но, что делать, когда нужно соединить две трубы из разных материалов? Тут на помощь придет метод состыковки посредством нарезки резьбы на трубах и дальнейшем их соединении. Что она собою представляет и как выполняется, какой инструмент можно использовать, будет детально рассмотрено в изложенном далее материале.

Виды резьбовых соединений

Прежде всего, следует отметить, что особых навыков для выполнения данных действий иметь не нужно. Но уметь отличать вид резьбы на трубе нужно. Например, важно различать дюймовую и метрическую накатку, левую и правую. Вообще видов существует большое количество, но чаще всего применяется именно эти – дюймовая и метрическая.

Отличительные характеристики дюймового и метрического вида выглядят следующим образом.

Дюймовый тип резьбы на трубах:

Все элементы измеряются дюймами.
Наличие профиля в форме равнобедренного треугольника с углом в 55 градусов на верхнем углу.
Присутствующий большой шаг. Следовательно, такой профиль крупнее и такой тип нарезки отличается более высокой прочностью.

Все элементы измеряют в миллиметрах.
Профиль отличается формой равностороннего треугольника.
Более мелкий шаг.

Нарезание на трубопрокате для водопровода выполняют в дюймовых единицах, а для крепежных элементов используют измерение в мм.

Ниже рассмотрим каких видов бывает резьба.

Правой. Это если гайка закручивается на болт по ходу часовой стрелки.
Левой. Гайку в этом случае закручивают в обратном направлении.

Высококачественного нарезания на трубе можно достичь только при условии, что безошибочно выбран объем сверла или стержня для изготовления отверстия.

Совет. Специалисты рекомендуют подбирать стержень с объемом на 0,003 см меньше, чем габариты наружного объема резьбы.

Каждая резьба на трубах характеризуется индивидуальными параметрами, которые регламентируются ГОСТом 621181.

Так, например коническая резьба по требованиям ГОСТа отличается выступом витков. Также данными нормативными документами определяется и канавка при нарезании. И по ГОСТу 621181 определяют профиль нарезания.

Требуемое оборудование

Инструмент для нарезки применяют только специальный. Этот инструмент носит название трубный набор для нарезки.

Данный набор для труб, как правило, состоит из:

пары плашек или клуппов, используемых для обработки трубопрокатных материалов разного диаметра;
держатель, имеющий трещотку (хотя он может быть и без нее). В него вставляют клупп или плашку.

Такой набор может комплектоваться и некоторыми дополнительными инструментами. Это могут быть клещи, струбцина и тому подобное.

Дальше обо всех этих инструментах мы поговорим более детально.

Инструменты для ручной обработки – метчик

Нарезка резьбы метчиком на трубе используется для создания резьбы внутри изделий. Этот ряд оборудования составляют инструменты в форме винта. Метчиком на трубе прорезают стружечные канавки. Данный инструмент оснастили хвостовиком, который крепят к станку или воротку. Метчики бывают различных размеров, типов и номеров.

При нарезании применяют комплект, состоящий из пары метчиков. Между собою они разняться показателем глубины прореза. Так, например, первый номер берут для черновой обработки, а второй номер – для чистовой.

Использование плашки

Еще плашки для нарезки называются лерками. Это приспособление для нарезки по сути является гайкой, которую оснастили отверстиями. Они создают кромки для разрезов.

Зависимо от формы лерка для нарезки бывает:

круглой;
раздвижной;
разрезной;
цельной.

Используя такое приспособление, как лерка, можно быстро подготовить для соединения трубное изделие любого вида.

Плашку необходимо совмещать с торцевой частью трубного изделия строго перпендикулярно. Если допустить перекос, то появляется вероятность срыва витка, или может измениться диаметр резьбы. И в том, и в другом случае итоговый результат будет неудовлетворительным.

Всю работу с леркой рекомендуют выполнять плавно, не допуская рывков. Осуществляя действие этим приспособлением, следует время от времени смазывать резцы и поверхностную часть резьбы.

По завершении финального витка плашку необходимо вернуть вверх и по резьбе проходятся опять.

Применение клупа

Клупп для нарезки не менее эффективен, чем плашка. Данное устройство для нарезания представляет более современный инструмент и является универсальным. Состоит клупп из держателя с пазами. В них размещают сменные резцы, которые легко можно поменять, если они во время работы затупились.

Особенностью данного устройства для резьбы является маленькая потребность усилий со стороны мастера. Так же следует подметить, что работать с таким приспособлением намного безопаснее, чем с остальными аналогичными инструментами. Все дело в том, что держатель клуппа внутри оснащен направляющими, которые в значительной мере повышают точность воспроизводимых действий данным устройством.

Трещоточные клуппы

Эти механизмы для накатки резьбы заслуживают отдельного внимания. Оснащение трещоткой характерно для моделей, которые представляют более совершенную продукцию. Такое устройство позволяет выполнять работу, поворачивая держатель лишь в одном направлении.

Использовать данные механизмы для накатки резьбы не сложно. Крайняя часть трубы «садится» в направляющую держателя. Резьба нарезается посредством вращательных движений по часовой стрелке. В ходе производства нельзя забывать о смазывании поверхностной части.

По окончании нарезания клупп выворачивают обратно и еще раз проходятся по обрабатываемому месту.

Использование электрического инструмента

Электроинструмент для нарезки отличается от ручных аналогов тем, что в нем есть электромотор.

Это позволяет нарезать резьбу в максимально короткий срок. Так же электроинструмент позволяет выполнить действия быстро и качественно. При этом процесс не требует больших физических усилий.

В начале работы с электроинструментом необходимо зафиксировать патрубок в струбцине, и нажать кнопку «старт». Нарезание выполняется за считанные секунды. Ведь заготовку не нужно фиксировать в тисках, а электроинструмент крепиться к ней сам. Поэтому эти инструменты выделяются мобильностью и удобством.

Нарезаем на наружной стороне

Нарезка наружной резьбы на трубах вручную выполняется плашками. Если это раздвижные механизмы, то в клуппе их нужно поставить таким образом, чтобы номерные знаки на его деталях располагались напротив соответственных цифр на раме.

В обратном варианте работа будет выполнена не качественно. Для крепления используют винт – упор. Между ним и плашкой ставят стальную пластинку – сухарь, чтобы та не треснула при нажатии.

Круглые устройства крепят на вороток-легкодержатель несколькими винтами – упорами.

Выполняя действия вручную с использованием раздвижных видов, есть возможность получить резьбовую нарезку, это когда присутствуют маленькие различия диаметра стержня. Но, действуя вручную с цельными плашками, этого допускать нельзя. Например, если стержень будет уменьшенного диаметра, то нарезание получиться неполным.

Нарезаем с внутренней стороны

Нарезка внутренней резьбы на трубах вручную делается посредством метчиков, их «садят» в вороток.

Выполняя формирование внутренней накатки, следует знать, что у метчика имеется заборная сторона. Ею является его конец. Это нужно для данной работы. Средний участок механизма является калибрующим. Он определяет направление. Хвостовая часть имеет головку с сечением квадратной формы, служащей для поддержки метчика в воротке при действиях на внутренней части.

Основные расположения нарезания

Стыки на сортаменте для водопровода выполняют таким путем, что на их конечных частях проделывают цилиндрическую накатку, для которой придется использовать специальный аппарат для нарезки. И далее конечные части труб скрепляют, применяя соединительные детали.

Особенности нарезки резьбы клуппом

Резьбовые соединения ослабляют позиции последние годы. Связано это с появлением пластиковых труб, которые соединяются спайкой. Однако определённая часть трубопроводов собирается по старым технологиями. Чтобы сделать качественное соединение металлических труб, можно провести нарезку резьбы клуппом.

Нарезка резьбы клуппом

Основные способы нарезки

Чтобы сделать резьбу на металлических трубах, применяются три способа, которые подразумевают под собой применение разных инструментов:

С помощью токарного станка. Возможно обрабатывать изделия разных диаметров.
Плашка (второе название — лерка).
Клупп — ручной или электрический инструмент.

Метчики применяются для обработки внутренней части изделий.

Что такое клупп?

Трубный клупп можно сравнивать с плашками. Они представляют собой монолитную оснастку, которая позволяет нарезать точные канавки на металле нужной формы. Однако монолитность конструкции создаёт серьёзное напряжение при обработке элементов трубопроводов большого диаметра. Снять напряжение можно, сделав корпус плашки менее прочным. Но это снизит твердость резцов, от чего они быстро затупятся. Чтобы продлить срок эксплуатации лерки до заточки, оснастка оборудуют пружинным механизмом.

Клупп мало чем отличается от привычной сантехникам плашки. Он состоит из цилиндрического корпуса, изготовленного из металла, имеющего отверстия для вывода стружки. По периметру металлического кольца есть отдельные зажимы для надёжного удержания оснастки на трубе. На внутренней части закрепляют резцы, расположенные в определённом порядке.

Преимущества клуппа перед простой плашкой

Сравнивая плашку с клуппом, человек без опыта не найдёт серьёзных отличий. Однако второй вариант оснастки обладает определёнными преимуществами:

Оснастка имеет меньше нефункциональных частей, цена снижается.
Комплектуется дешёвым держателем, прочными зубьями.
Резцы съёмные. Это даёт возможность менять рабочие части, когда каждая из них выходит из строя, не покупая инструмент целиком.
Позволяют обрабатывать заготовки больших размеров, задействуя меньшие усилия.

Нельзя объективно сказать, дешевле лерки клуппов или нет. Второй вариант оснастки можно найти в магазинах за сотни долларов. Главное преимущество этих инструментов — удобство при работе, применение меньших усилий. Благодаря этому улучшается качество проводимых работ, увеличивается эффективность.

Разновидности

Перед покупкой инструмента для создания резьбовых соединений нужно рассмотреть разные модели, которые представляют перед покупателями строительные магазины. Можно выделить три типа оснастки, которая отличается по конструкции, управлению.

Клупп с ручкой

С трещоткой и одной ручкой

Оснастка с трещоткой напоминает ключ со сменными головками, который используется при починке машин. Механизм позволяет быстрее нарезать резьбу, затрачивая меньше усилий, времени. Однако у трещоток есть некоторые недостатки:

Попадание грязи, пыли, мусора, жидкостей в механизм ухудшают его характеристики. Со временем он выходит из строя. Требуется соблюдать правила хранения, ухода за трещоткой, чтобы она прослужила дольше.
Низкое качество материалов, используемых при изготовлении большинства трещоточных моделей.
Прочные виды сплавов могут вывести из строя подвижный механизм. Приспособление придётся заменить.

Дешёвым, более надёжным аналогом может стать газовый ключ.

С регулируемой головкой

Сантехники часто носят с собой набор сменных головок, держатель, дополнительные приспособления. Весит сборка не мало, что затрудняет переноску. Поэтому были разработаны модели с регулируемыми головками. Механизм позволяет изменять диаметр рабочей части. Это расширят функционал оснастки, позволяет носить меньше деталей для работы.

С электроприводом

Профессиональные модели оборудуются электрическим приводом. У электрического оборудования есть ряд сильных и слабых сторон. Преимущества:

Возможность работать с элементами трубопроводов разного диаметра.
Затрачивается минимум усилий при работе.
Увеличение скорости создания нарезки.

Весит больше чем ручной инструмент, занимает много места.
Нужно подключение к сети.

Клупп с электроприводом

Критерии выбора трубного клуппа

Модели клуппов для нарезки резьбы многообразны. Они отличаются разными параметрами, конструкцией, размерами. При выборе нужно учитывать следующие особенности:

Не покупать дорогих моделей для домашних мастерских.
Самые дешёвые инструменты быстро выйдут из строя. Они подойдут для проведения разовых работ.
Обращать внимание на размер, форму съёмных резцов. Они не всегда подходят к оснастке других производителей.
Желательно выбирать наборы рабочих головок с различными диаметрами.
При выборе материала рабочей части отдавать предпочтение легированной стали.

При расчёте мощности электрических моделей нужно учитывать вид обрабатываемого металла, сплава.

Как нарезать резьбу на трубе?

Использованием ручного инструмента подразумевает соблюдение определённой последовательности действий. Нарезка резьбы на трубах:

Очистить рабочие поверхности от грязи, декоративных покрытий. Для этого можно воспользоваться шлифовальной машинкой, наждачной бумагой.
Зажать трубу с помощью тисков, чтобы она находилась неподвижно.
Смазать оливой рабочую поверхность.
Выкрутить зажимные болты из оснастки.
Надеть насадку на трубу. Медленно вкрутить прижимные болты.
Направляющие закрепить на месте.
Установить режущие части.
Под лёгким нажимом начать крутить инструмент по часовой стрелке.

Проводить нарезку нужно плавными движениями, без рывков, чтобы не испортить резьбу. Снимается оснастка после откручивания стопорных болтов.

Существует несколько особенностей, которые нужно изучить до создания резьбового соединения:

Трубы, которые соединены с общей системой трубопровода, должны удерживаться газовым ключом при создании соединения. Это нужно для предотвращения вращения изделия.
Легче нарезать смазанное солидолом место. Резцы меньше тупятся после добавления смазки.
Резцы желательно покупать той же фирмы, что и держатель. Если фирмы различаются, рабочие части могут не подойти к общей конструкции.
Перед началом работ проверять заточку резцов. Тупые грани могут испортить поверхность металла.
При работе можно изменять положение рабочих частей, что позволяет не снимать конструкцию до окончания работ.
Использовать специальную охлаждающую смазку, которая не будет позволять резцам перегреваться.

После создания соединения на двух элементах трубопровода, необходимо проверить насколько подходят отдельные части друг к другу. Если произошёл перекос, трубы не смогут соединиться.

Резьбовые соединения используются до сих пор. Изготавливать их можно с помощью плашек, клуппов, токарных станков. Второй вариант считается удобнее, если сравнивать их с другими ручными инструментами. Важно выбирать качественные рабочие части, проверять их заточку перед проведением работ. Качественные резцы изготавливают из легированных сталей.

Сантехник .

Телефон Сантехника 8 (495) 235-25-21, 8 (963) 626-40-67

пятница, 15 ноября 2019 г.

Как нарезать резьбу на трубе — классификация трубной резьбы, основные способы

Схема прямоугольной и упорной резьбы

Цилиндрическая (G/BSPP);
Коническая (R/BSPT);
Круглая под запорную сантехническую арматуру (Кр);
Дюймовая цилиндрическая (американский стандарт NPSM);
Дюймовая конусная (американский стандарт NPT).

Цилиндрическая (G);
Коническая (R).

Нарезка трубы для сборки металлического водопровода;
Резьба для установки запорной арматуры;
Модернизация и расширение контура;
Нарезка для установки переходника.

Автоматическим — на станках, электроинструментом;
Вручную — при помощи ручного инструмента.

Обратите внимание! Плашки цельные для трубной резьбы, изготовленные из крепкой легированной стали, выпускаются с диаметром корпуса до 65 мм. Под метрическую резьбу выпускаются плашки с диаметром корпуса до 120 мм. На корпусе метрических изделий присутствует символ «М»

Цельные;
Подпружиненные (разрезные);
Клупповые (раздвижные).

Простые воротки с винтами-фиксаторами — ручной инструмент;
Резьбонарезные патроны на токарных станках.

Обратите внимание! Подпружиненный инструмент под нарезку резьбы отличается присутствием разреза в области одного из осевых отверстий. Наличие разреза снижает нагрузку на резцы, но при этом снижается и степень жёсткости, необходимая для достижения высоких показателей качества резки

Поверхность трубы в области нарезки необходимо тщательно зачистить;
Торцевую часть трубы следует обработать напильником (сделать входную фаску);
Нанести на обрабатываемую поверхность смазку для снижения сопротивления.

Набор клуппов под разный размер трубной резьбы. Каждый из этих приспособлений оснащается винтами крепления блоков с резцами. Этими винтами можно дополнительно изменять размер диаметра резьбы в небольших пределах

Очистить рабочую поверхность трубы, убедиться в отсутствии дефектов;
Зашкурить участок реза до вида с выраженным металлическим блеском;
Обработать внешнюю рабочую часть торцевой кромки под углом 45-60º (фаска);
Смазать подготовленную поверхность техническим вазелином;
Закрепить трубу в механических тисках или удерживать газовым ключом.

Обратите внимание! Удобной оснасткой для работы с клуппом считается так называемая «трещотка» — рычаг с обратным холостым ходом. С помощью такого ручного инструмента легко нарезать резьбу на трубе в разных условиях монтажа или ремонта

голоса

Рейтинг статьи

Читать еще: Клуб для нарезки трубной резьбы
