Ниппель радиаторный

Полезная модель относится к системе отопления, а именно, к средствам соединения радиаторов в секционные батареи. Ниппель радиаторный включает цилиндрический трубчатый корпус, на концах которого имеется левая и правая резьба, выполнен из стальной ленточной заготовки методом гибки, а по линии стыка с замком в виде выступа и впадины. Резьбы разделены кольцевой канавкой, внутри отверстия на его поверхности выполнены диаметрально расположенные выступы-пуклевки. На торцах имеются метки-указатели вида резьбы — левая или правая. Такое конструктивное решение повышает прочность ниппеля и надежность соединения.

Предлагаемая полезная модель относится к системам отопления, а именно, к средствам соединения радиаторов в секционные батареи.

Известен ниппель, состоящий из корпуса, на наружной поверхности которого в его срединной части выполнен шестигранник, а по краям на концах имеется резьба с правым и левым направлением витка. (Политехнический словарь, «Советская энциклопедия», М. 1980, стр.330).

Недостатком такого ниппеля является увеличение габаритов собираемых секций радиаторных батарей, требуются дополнительные уплотнения, устанавливаемые по обе стороны шестигранника, а также дополнительные затраты на выполнение шестигранника.

Известен ниппель, изготавливаемый фирмой «Konner», состоящий из цилиндрического корпуса с овальным отверстием. Резьба на корпусе левая и правая встречно направлена к середине на стык. Материал — стальное литье. (Источник, Интернет, www.konner.ru).

Недостаток литейной конструкции заключается в том, что литейный материал имеет пористость, заготовка хрупкая, высокий процент скола резьбы по профилю, значительная стоимость изготовления, характерная для литейного производства, высокий процент брака, обусловленный технологией литейного процесса.

Наиболее близким технологическим решением является ниппель из стального литья по ГОСТ 8967-75, СССР. Он состоит из литого цилиндрического трубчатого корпуса, на наружной поверхности с встречно направленными левой и правой резьбами от краев к середине в стык. Для него характерны недостатки присущие упомянутому ниппелю фирмы «Konner»). Отсутствие разделительного между резьбами кольцевого пояска усложняет герметизацию собираемых в секцию батарей.

В основу настоящей полезной модели поставлена задача улучшения конструкции ниппеля и повышения технологичности его изготовления. Исключив литейную технологию из процесса изготовления, заявленная полезная модель улучшает экологию окружающей сред, улучшает условия работы работающего персонала из-за чистоты технологического процесса изготовления, повышает надежность в эксплуатации, собранных в секции радиаторов.

Поставленная задача решается тем, что ниппель радиаторный содержит цилиндрический трубчатый корпус, на концах которого имеется, левая, и правая резьбы встречно направленные. Новизна заключается в том, что цилиндр корпуса выполнен из стальной ленточной заготовки методом гибки, а по линии стыка с замком в виде выступа и впадины. Он снабжен кольцевой канавкой на наружной поверхности корпуса, разделяющей правую и левую резьбы и служит для установки уплотнительного элемента. На внутренней поверхности отверстия ниппеля выполнены диаметрально расположенные выступы-пуклевки, служащие упором для ключа при сборке батарей.

Другой особенностью полезной модели является то, что на одном из торцов корпуса выполнена метка, для обозначения левой или правой резьбы, в виде прорезей, насечек или кольцевой канавки, а для ниппелей малого диаметра линия стыка может быть прямой без замка.

Еще одной особенностью является то, что отверстие ниппеля может иметь многогранный или овальный профиль, а в качестве материала может быть использован цветной металл или композитно-полимерный материал.

Конструкция ниппеля поясняется чертежом, где на фиг.1 показан вид сбоку; на фиг.2 — разрез по А-А на фиг.1.

Ниппель радиаторный включает цилиндрический трубчатый корпус 1, на его концах выполнены левая 2 и правая 3 резьбы, разделенные кольцевой канавкой 4. Корпус 1 изготовлен из стальной полосы методом гибки в цилиндр. На торцах полосы предварительно предусмотрены противоположно расположенные впадина и выступ, которые после гибки образуют замок 5 по линии стыка. Для малых размеров ниппелей в зависимости от технологических возможностей замок не делается, заготовка полосы имеет ровные торцы и после гибки цилиндра стык имеет прямую линию. Цилиндр по линии стыка может свариваться, паяться.

На внутренней поверхности 6 отверстия ниппеля имеются внутренние диаметрально расположенные выступы-пуклевки 7, служащие упорами для ключа при сборке. На одном из торцов корпуса выполнена метка 8 в виде прорезей, насечек или кольцевой канавки для указания профиля резьбы — левая или правая. В зависимости от требований, предъявляемых к ниппелю, его внутреннее отверстие может иметь различный в поперечном сечении профиль: многогранный, овальный или другой. Ниппель может изготавливаться как из стального проката, так и из цветного металла или композитно-полимерного материала.

Заявленная полезная модель ниппеля радиаторного по сравнению с прототипом снижает себестоимость изготовления, перевод из литейного в гибочно-прессовый процесс изготовления повышает прочность ниппеля, уменьшает процент брака, присущий литейной технологии, улучшает экологию окружающей среды и условия производства.

1. Ниппель радиаторный, содержащий цилиндрический трубчатый корпус, на концах которого имеется левая и правая резьбы, отличающийся тем, что цилиндр корпуса выполнен из стальной ленточной заготовки методом гибки, а по линии стыка — с замком в виде выступа и впадины, и снабжен кольцевой канавкой на наружной поверхности корпуса, разделяющей правую и левую резьбы, а на внутренней поверхности отверстия ниппеля выполнены диаметрально расположенные выступы-пуклевки.

2. Ниппель радиаторный по п.1, отличающийся тем, что на одном из торцов корпуса выполнена метка в виде прорезей, насечек или кольцевой канавки.

3. Ниппель радиаторный по п.1, отличающийся тем, что внутреннее отверстие имеет многогранный или овальный профиль.

4. Ниппель радиаторный по п.1, отличающийся тем, что он может быть изготовлен из цветного металла или композитно-полимерного материала.

5. Ниппель радиаторный по п.1, отличающийся тем, что линия стыка может быть прямой без замка.

teplomex.ru

Отопление и водоснабжение дома

• Главная
• Карта сайта
• Документация
• Рекламодателям
• Контакты

Футорка что это: обзор резьбовых переходников

При планировании и монтаже водопровода или системы отопления, установки радиаторов в частных домах или квартирах, многие из нас, наверное, слышали всякие, понятные только сантехникам, термины.

Например, сгоны для труб, сгон в сборе, муфта или бочонок, футорка или резьба, кран шаровой с американкой и т.д. Давайте попытаемся разобраться, что это такое .

Резьба и резьбовые соединения

— типу
— диаметру (размеру)
— направлению

Типы резьбовых соединений

Здесь все просто. Резьба бывает трубная и метрическая. Отличаются шагом резьбы. При монтаже водопровода и систем отопления, в основном, применяется трубная резьба. На присоединительных патрубках водонагревателей, котлов, фильтров, счетчиков и насосов, как правило, трубная резьба.

Метрическая встречается значительно реже, например, на манометрах или редукторах. Также резьба может быть внутренняя или наружная. На языке сантехников внутреннюю резьбу часто называют гайкой, наружную — штуцер.

Диаметр резьбовых соединений

У каждого прибора или трубы может быть свой диаметр резьбы. Единица измерений — дюйм или миллиметр. Важно запомнить, что диаметр всех резьбовых соединений, выполненный из металла, принято измерять внутри.

Диаметр полипропиленовых труб и фитингов измеряется снаружи. Например, если диаметр пластиковой полипропиленовой трубы равен 20 мм, то это является аналогом металлической трубы диаметром 15 мм, если 25 мм, то это 20 мм (3/4), соответственно. Точно также и фитинги из полипропилена.

Из-за этого у неопытных монтажников и сантехников иногда возникает путаница. Произвести замер можно при помощи специальных измерительных инструментов: штангель-циркуль или линейка. Можно определить диаметр и просто «на глаз», но это уже приходит с опытом.

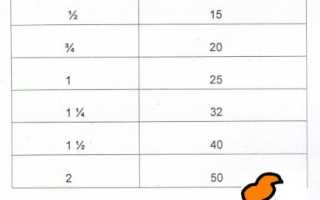

На фото рисунке ниже приведена таблица основных диаметров, используемых в сантехнике.

Резьбовые соединения с правой резьбой вкручиваются или накручиваются по часовой стрелке, левые — против часовой. Проще говоря, если спираль резьбы возвышается вправо, значит резьба правая.

При монтаже водопровода, как правило, применяются резьбовые соединения с трубной правой резьбой. Левая применяется реже, но почти всегда встречается при подсоединении труб к радиаторам отопления. У радиаторов отопления, как правило, с левой стороны резьба левая, с правой — правая.

Для того, чтобы перейти на правую резьбу и трубу, которую нам необходимо подсоединить, надо приобрести специальный монтажный набор для радиаторов, включающий в себя 4 футорки (две с левой резьбой, и две с правой), прокладки, заглушку и спускной воздушный клапан — кран Маевского. Некоторые наборы комплектуются стеновыми крепежами.

Футорка что это такое

Футорка — это переходник, имеющий внутреннюю и наружную резьбу, у которого диаметр наружной резьбы всегда больше внутреннего. Например, сантехнический термин — футорка 1/2 на 3/4 означает, что диаметр внутренней ее резьбы составляет 1/2 дюйма, а наружной резьбы 3/4. Материал, из которого изготавливается футорка — это латунь или же латунь покрытая никелем. В случае радиаторных футорок — алюминий или чугун.

Переходник с ребордой — это та же футорка, только диаметр внутренней резьбы которого всегда больше наружного.

Муфта — это трубный резьбовой переходник, имеющий только внутреннюю резьбу. Бывает выполнена из латуни, стали или чугуна. Диаметр резьбы на концах может быть равным или отличаться.

Бочонок или ниппель — трубный резьбовой переходник, имеющий с обоих концов только наружную резьбу. Материалом исполнения бочонка является, как правило, латунь, покрытая никелем или сталь.
Диаметр резьбы: здесь всё так же, как и у муфты.

Сгоны для труб — это тот же бочонок, только имеющий один конец с длинной резьбой, а второй — с короткой, как и у бочонка. Стандартная длина сгона для труб 110 мм. Реже встречаются с большей длиной. Материалом может быть либо сталь, либо латунь. Диаметр на концах равный.

На фото (слева направо): футорка, бочонок, муфта, сгон, переходник с ребордой, контргайка.

Сгон в сборе — это резьбовое разборное соединение, состоящее из самого сгона, муфты, накрученной на него и затягивающей контргайки. Используется в качестве разьемного элемента трубопровода.

Кран шаровой с американкой — это кран, открывающий и закрывающий проток воды с помощью, встроенного в него шара из стали. Американка — это накидная гайка со штуцером, открутив эту гайку, кран разбирается пополам.

Часто применяется при подсоединении радиаторов отопления. Перекрыв краны и открутив накидные гайки можно легко демонтировать батарею, например, при протечке или переносе радиатора в другое место в помещении. Практичен при перекрытии воды в трубопроводе, но не очень удобен для регулировки температуры системы отопления, для этой цели лучше установить вентиль с плавной регулировкой.

Итак, в этой статье мы рассказали вам об основных элементах трубопровода и типах подсоединения. Статья носит информативный характер, а монтаж трубопровода и присоединение приборов отопления и водоснабжения лучше доверить профессионалам. Смотрим видео.

www.santechniki.com

Форум создан для начинающих и опытных сантехников, сварщиков, слесарей, электриков и рабочих — строителей. Делитесь своим опытом и получайте грамотные ответы специалистов.

• Темы без ответов
• Активные темы
• Поиск
• Пользователи
• Наша команда

Как из левой резьбы сделать правую?

#1 Как из левой резьбы сделать правую?

Сообщение » 24 июл 2014, 16:40

#2 Как из левой резьбы сделать правую?

Сообщение » 24 июл 2014, 16:49

#3 Как из левой резьбы сделать правую?

Сообщение » 24 июл 2014, 16:58

#4 Как из левой резьбы сделать правую?

Сообщение » 24 июл 2014, 17:40

#5 Как из левой резьбы сделать правую?

Сообщение » 24 июл 2014, 17:53

#6 Как из левой резьбы сделать правую?

Сообщение » 24 июл 2014, 18:05

#7 Как из левой резьбы сделать правую?

Сообщение » 24 июл 2014, 23:58

#8 Как из левой резьбы сделать правую?

Сообщение » 25 июл 2014, 00:31

#9 Как из левой резьбы сделать правую?

Сообщение » 25 июл 2014, 01:04

#10 Как из левой резьбы сделать правую?

Сообщение » 25 июл 2014, 11:35

#11 Как из левой резьбы сделать правую?

Сообщение » 25 июл 2014, 13:26

#12 Как из левой резьбы сделать правую?

Сообщение » 25 июл 2014, 13:36

#13 Re: Как из левой резьбы сделать правую?

Сообщение » 18 фев 2021, 20:27

• Услуги на сайте: сантехник, сварщик-сантехник, вызов, выезд
• ↳ Сантехнические услуги
• ↳ Вызов сантехника (частные объявления)
• ↳ Отзывы-жалобы-расценки
• ↳ Требуется помощь сантехника!
• ↳ Услуги сантехника — бесплатно!
• ↳ Координаты сантехников
• ↳ Работа и вакансии
• ↳ Есть работа! (Ищу исполнителя)
• ↳ Ищу работу (Предлагаю услуги)
• Всё о сантехнике
• ↳ Водоснабжение
• ↳ Канализация
• ↳ Отопление
• ↳ Инженерная сантехника и приборы
• ↳ Котлы
• ↳ Гидроаккумуляторы
• ↳ Приборы контроля и учёта
• ↳ Запорно-регулирующая арматура
• ↳ Насосы
• ↳ Фильтры
• ↳ Трубы и фитинги
• ↳ Радиаторы и конвекторы
• ↳ Наружные инженерные коммуникации
• ↳ Обсуждение сантехнической и бытовой техники
• ↳ Ванны
• ↳ Унитазы и биде
• ↳ Душевые кабины
• ↳ Раковины и мойки
• ↳ Смесители
• ↳ Разное
• ↳ Полотенцесушители
• ↳ Водонагреватели и колонки
• ↳ Стиральные машины и посудомойки
• ↳ Сантехника в картинках
• ↳ Cантехники о производителях
• Сварка, электромонтаж, отделка и другое
• ↳ Сварка и сварочные работы
• ↳ Электрика
• ↳ Отделка
• ↳ Вентиляция и кондиционирование
• Новости сантехники, инструмент, адреса и прочее.
• ↳ Новости
• ↳ Сантехники в жизни — история и опыт эксплуатации сантехники
• ↳ Юридические вопросы
• ↳ Спорные вопросы
• ↳ Инструмент и оборудование
• ↳ Уплотнительные материалы и смазки
• ↳ История и культура сантехники
• ↳ Рынок сантехники
• ↳ Продам сантехнику
• ↳ Куплю сантехнику
• ↳ Обмен
• ↳ Продам инструмент
• ↳ Куплю инструмент
• ↳ Жилищно—эксплуатационные организации, ЖЭК
• ↳ Адреса в Москве
• ↳ Адреса в Петербурге (Санкт-Петербурге-Ленинграде-Петрограде)
• ↳ Архив
• Развлечения сантехников и другое
• ↳ Блоги
• ↳ Курилка сантехников
• ↳ Фотографии и видео сантехников
• ↳ Приколы, анекдоты и рассказы про сантехников
• ↳ Игротека
• ↳ Обратная связь
• ↳ Калейдоскоп

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и 2 гостя

Левая резьба: как определить, обозначить на чертежах и где использовать

Соединение деталей и узлов в механизмах при помощи винтовой резьбы является одним из старых распространенных видов крепежа. Такое гениальное изобретение человечества помогает в решении многих технических задач, начиная с времен античности. Отдельные детали конструкций для выполнения каких-то определенных функций без соединения между собой нельзя привести к действию. Сейчас работу механизмов невозможно представить без резьбовых соединений, которые отличаются универсальностью и надежностью, подлежат сборке и разборке.
