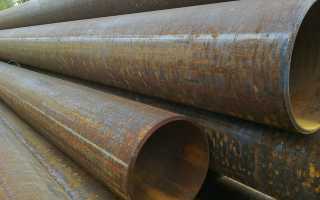

Трубы электросварные прямошовные ГОСТ 10704-91

Технология производства электросварных прямошовных труб достаточно сложна. Предварительно у комбината производителя приобретается штрипс. Затем штрипс проходит входной контроль, проверяется химический состав стали, вес рулона, высота и толщина заготовки. С помощью 5-валковой правильной машины штрипс распрямляется. Потом обрезаются кромки у штрипса, затем он помешается на стан, далее с помощью специальных обжимных механизмов формируется необходимый диаметр трубы. Далее в процесс вступает сварочный механизм, используется специальные высокочастотные импульсы 220 килогерц которые позволяют вести сварочный процесс с высокой скоростью. Кромки заготовки расплавлены, обжимные станы в этот момент своим давлением, дают возможность получить хороший и надежный шов.

Затем снимается грат с целью повышения качественности шва, проводится охлаждение водой, производится калибровка, при необходимости трубы подвергаются термообработке, устраняется овальность труб и отрезается необходимая длина трубы. Далее следует финишный визуальный осмотр продукции, проверка образцов гидравлическим испытанием и упаковка труб — пикетирование. Более подробную информацию о производстве электросварных прямошовных труб и прочих испытаниях можно получить по этому видеоролику

Применение труб электросварных по ГОСТ 10704

Электросварные прямошовные трубы высоко ценятся своей универсальность и относительно небольшой ценой. Многие промышленные организации и строительные компании широко применяют электросварные трубы в различных видах деятельности.

Трубопроводные системы — водопроводы, тепловые сети, газопроводы с маленьким давлением. При этом по трубопроводам из электросварной трубы можно передавать химически агрессивные жидкости и среды
Металлоконструкции — ангары промышленные, легкосъемные бытовые и дорожные конструкции, ограждения, строительные леса и прочее.
Хозяйственная деятельность – уличные скамьи, поручни, лестничные перила, остановки общественного транспорта, заборы, навесы и другие конструкции.
Отдельные трубные элементы — отводы, переходы, тройники, сгоны
Автомобилестроение – каркасы, рамы, детали

Безусловно, электросварная продукция значительно уступает в своих технических характеристиках горячекатаным бесшовным трубам по ГОСТ 8732-78. Продукцию со швом нельзя использовать в ответственных магистралях для передачи нефти и газа, непозволительно применять такую продукцию там, где планируется высокое давление в трубопроводе. Если изначально прокладка трассы происходит в агрессивных средах, то нужно тщательно взвесить все возможные риски при использовании электросварной магистрали.

Основные параметры труб прямошовных электросварных по ГОСТ 10704-91

По регламенту 10704 устанавливаются размеры на сварные изделия, употребляемые сплавы по регламенту 10705,предельные отклонения от установленных стандартов продукции и выпускаемый сортамент труб.

Диапазон сварных изделий начинается диаметром 10мм и заканчивается 1420мм. Подробнее можно посмотреть в таблице 1 в конце статьи. Толщины стенок производимой продукции представлены в пределах от 1 до 32 мм.

По своей длине продукция по ГОСТ производятся в двух вариантах;

мерная длина – если внешний диаметр меньше 70 мм, то длина будет от 5 до 9 метров, при внешнем диаметре продукции от 70 мм до 219 мм длина составит от 6 до 9 метров. При внешнем d 219 мм — 630 мм мерность будет 10-12 метров. Продукция, d которой > 630 мм выпускаются немерной длины.
немерная длина: 70 мм — длина трубы более 5 метров.

Так как шовная сварная конструкция изготавливается из листового штрипса, то отклонения по толщине стенки обычно минимальны, в среднем допустимы вариации в 10% от начального размера стенки в обе стороны.

Кривизна не может быть > 1,5 мм на погонный метр. Для трубной продукции, которую изначально планируют применять в ответственных строительствах как основной элемент конструкции, допускается кривизна не >1 мм на 1 метр продукции.

Овальность в зависимости от классов точности выпускаемой продукции не должна превышать 1процент наружного диаметра электросварной трубы.

Масса одного метра трубной продукции в теоретической таблице представленного сортамента начинается с 0,22 кг (сортамент 10х1) и заканчивается 1095 кг (сортамент 1420х32). Точный вес каждого типоразмера можно посмотреть в таблице 1 или рассчитать самостоятельно. Для этого нам необходимо знать диаметр продукции и толщину стенки. Применим следующую формулу:

Вес одного метра равен 3,14*(Д-С)*С*Р*П

Д — это диаметр, С-толщина стенки, Р — длина в метрах, П – плотность материала (постоянная величина кг/м3 она равна 7850)

Посчитаем для примера трубу 219*8 — 3,14*(0,219-0,008)*0,008*1*7850=41,6 кг. По таблице 1 вес одного метра такого сортамента заявлен как 41,63.

Важно знать, что у прямошовной продукции, выпущенной по ГОСТ 10706 масса одного метра больше на 1 процент, это происходить за счет заводского усиления сварного шва.

Государственный стандарт для труб диаметром от 10мм до 530 мм. Регламент 10705-80

Регламент 10705-80 дает полную информацию о сортаменте, мехсвойствах металла, хим составе металла. В такой продукции преобладают углеродистые качественные стали и сплавы с низкой легированностью.

По своим техническим характеристикам электросварные прямошовные трубы делятся на 4 категории:

Группа А- нормы по механическим признакам. Используется 308 государственный регламент, стали КП (кипящая сталь) СП(спокойная сталь) и ПС(полуспокойная сталь) сталь1-сталь2-сталь3-сталь4
Группа Б- нормирование свойств по химическим признакам, применяется регламент 9045, сталь 08Ю,также 380-94 государственный стандарт стали 1, ст 2, ст 3, ст 4, регламент 19381- стали с низкой легируемостью, с содержанием углерода менее 0,46 процента, регламент 1050 – используются стали 20,15,10,08 все спокойные стали, кипящие и полуспокойные. Также трубную продукцию по группе Б выпускают со сталью 22ГЮ, у этой стали следующий химсостав: Углерод — процентное отношение от 0,15 до 0,22, марганец — не менее 1,2 и не более 1,4%,кремний – процентное отношение от 0,15 до 0,3, хром не более 0,4 процента, алюминий и титан 0,3%. Сера до 0,01, фосфор и кальций до 0,02,азот до 0,012процента в сплаве.
Группа В — выпущенные изделия по такой группе регламентируются уже как по мехсвойствам металла так и по химсоставу. Стали применяются такие же, как и в группе Б, еще используют сталь 08Ю по регламенту 9045 и низколегированную сталь 22ГЮ с тем же химическим составом
Группа Г – такая группа обязательно регламентируются гидроиспытаниям

Сварные трубы категории — А, Б, В всегда подвергаются полному контролю неразрушающими методами.

Требования к внешнему виду электросварной трубы.

На продукции, произведенной по регламенту 10704-91 не допустимы трещины, рванины, плёны и фрагменты закатов. При термообработке на поверхности допустимо появление пленок окисных, при этом присутствие окалин строго запрещено.

В тех случаях если следы подчистки, небольшие риски, мелкие забоины, рябь на поверхности, примятости не выводят за регламентированные допуски по геометрии трубной продукции и за размеры ее стенки, то они могут присутствовать в готовом изделии.

Сварочный шов и зона вокруг шва должны обязательно проходить зачистку. В случае непровара шва у трубы необходимо устранить такую недоработку.

Для кромок продукции допустимы смещения к толщинам стенок, но не свыше десяти %. Для электросварных изделий диаметров свыше 159 мм смещение возможно до двадцати процентов по отношению к величине стенки

По регламенту 10705 на прямошовной электросварной продукции диаметром свыше 57мм разрешено присутствие одного поперечного шва. По согласованию с покупателем допускается присутствие одного поперечного шва на продукции d Марки стали и их применение в электросварной продукции

Читать еще: Как сделать колено из трубы 45 градусов?

При производстве изделий по ГОСТ 10704 используют следующие марки стали:

Сталь 10-конструкционый углеродистый качественный сплав, хорошие характеристики на высокую температуру — до плюс 350 Цельсия, свариваемость без ограничений

Сталь 20- конструкционный углеродистый качественный сплав, температуры — до плюс 350 по Цельсию, сварка без ограничений, несклонна к отпускной хрупкости

Сталь 17Г1С- низколегируемая для сварных конструкций, качественная кремнемарганцовистая, диапазон температур от минус 45 до плюс 475 градусов, хорошо сваривается

Сталь 09Г2С — легированная для сварных конструкций, рабочий диапазон температур от минус 70 до плюс 425 градусов под давлением. Сварка без ограничений

Сталь 13хфа — конструкционная легированная, отличается хорошей коррозийной защитой, стойкость к водородным трещинам и сульфидному растрескиванию, хладостойкая, Сварка без ограничений

Сталь 09ГСФ- повышенной коррозийной стойкости, хладостойкая,рабочий диапазон от минус 60 до плюс 40 градусов. Стойкость к образованию водородных трещин и сульфидных растрескиваний. Сварка без ограничений.

Сталь 10Г2ФБЮ- сталь легированная для сварных конструкций. Используется в магистралях нефти и газа.Сварка без ограничений.

Все стали легкосвариваемые, есть большой выбор низколегированных и коррозийностойких видов. Стали способны работать в агрессивных средах при транспортировке нефти и газа, химической продукции.

Выпуском электросварных труб по ГОСТ занимается большое количество предприятий в России, начиная от небольших частных фирм заканчивая крупными промышленными комплексами. При выборе изготовителя стоит обратить внимание на организации с долгой и успешной историей работы на рынке, на техническую оснащенность и своевременную модернизацию оборудования. Очень важно что бы на предприятиях выпускающих металлические изделия строго следили за техникой безопасности при сварочных работах. Ну и конечно же приоритетны организации которые предлагают большой сортамент продукции и хорошие объемы производства

Приобретая партию прямошовной электросварной продукции по ГОСТ 10704-91 необходимо попросить предоставить сертификат соответствия или технический паспорт на регламентацию, в нем должны быть указаны все необходимые данные:

Название;
Марка стали;
Хим состав металла;
Где можно использовать продукцию;
Параметры изделия;
Метод производства;
Страна производитель;
Основной стандарт или применяемый регламент;
Поставщик листового штрипса.

ГОСТ 10704-91

Трубы стальные электросварные прямошовные. Сортамент

Изменение №1 к ГОСТ 10704-91

Обозначение:	Изменение №1 к ГОСТ 10704-91
Дата введения в действие:	01.10.2012
Дата актуализации:	19.06.2012

Наши события —>

Разделы

Главная
Новости
Статьи
Объявления
Форум
Организации
Справочники
Документы
Мероприятия
Издания
Лица отрасли

О портале

Сервисы

СКЛАД, Тендеры, Маркет
Расчёт веса кабеля
Расшифровка марки кабеля
Расчёт схемы погрузки КПП
Фото,Видео
На карте
ГОСТы, СНиП
Вакансии, резюме
Рейтинг сайтов
Мобильные приложения
Версия для мобильных
RSS-ленты
English version

Медиахолдинг «РусКабель»

Портал «RusCable.Ru»
RusCable Insider Digest
ЭНЕРГОСМИ
ElektroPortal.Ru
Поисковая система «1EL.ru»
Премия RCWA
Желтая страница электротехники
Проект «ПУНП.РФ»
Проект «ОГНЕСТОЙКОСТЬ.РФ»
Хроники Cabex
Совещание 8 декабря
«RusCableCLUB» (гимн клуба)

Производственный
календарь 2018 (pdf, 1.4 МБ)

Главная
Новости
Статьи
Объявления
Форум
Организации
Справочники
Документы
Мероприятия
Издания
Лица отрасли

О RusCable
Отзывы
Медиа-кит (pdf, 4,8 МБ)
Презентация (pdf, 6 МБ)
Корпоративный календарь (pdf, 15 МБ)
Реклама на портале
Спецпроект «Выживет сильнейший»

Карта сайта
Поиск по сайту
Сообщение администрации

FacebookВКонтактеTwitterYouTubeInstagramTelegram+7 (999) 003-33-36

СКЛАД, Тендеры, Маркет
Расчёт веса кабеля
Расшифровка марки кабеля
Расчёт схемы погрузки КПП
Фото,Видео
На карте
ГОСТы, СНиП
Вакансии, резюме
Рейтинг сайтов
Мобильные приложения
Версия для мобильных
RSS-ленты
English version

Портал «RusCable.Ru»
RusCable Insider Digest
ЭНЕРГОСМИ
ElektroPortal.Ru
Поисковая система «1EL.ru»
Премия RCWA
Желтая страница электротехники
Проект «ПУНП.РФ»
Проект «ОГНЕСТОЙКОСТЬ.РФ»
Хроники Cabex
Совещание 8 декабря
«RusCableCLUB» (гимн клуба)

Производственный
календарь 2018 (pdf, 1.4 МБ)

Онлайн-приёмная секции «Кабельная промышленность» Консультативного Совета при председателе Комитета по энергетике ГД РФ

Все об электросварных прямошовных стальных трубах ГОСТ 10704-91

Стальные электросварные прямошовные трубы ГОСТ 10704-91 среди всей трубной продукции являются наиболее широко используемыми. Их применяют в самых различных отраслях хозяйства и промышленности и не только для прокладки трубопроводов самого различного назначения, но также в строительной сфере и для изготовления разнообразных конструкций, изделий и их деталей. Поэтому сортамент и характеристики этих труб представляют интерес для очень широкого круга потребителей трубной продукции.

1 Что нужно знать о ГОСТ 10704 перед его изучением

Пожалуй первое, что необходимо знать любому, кто собрался ознакомиться с сортаментом и характеристиками изделий стандарта 10704, это следующее. В этот ГОСТ с момента его разработки (судя по номеру стандарта – это 1991 г) и введения в действие в 1993 г было внесено немало изменений, затрагивающих как сортамент производимых труб (были добавлены диаметры, а также толщины стенок), так и их некоторые параметры.

Поэтому, в случае поиска ГОСТ 10704 в интернете либо других источниках следует обращать внимание на наличие в найденном материале этих самых изменений. Они обычно идут в виде приложения либо уже внесены в текст, о чем в нем должны быть соответствующие замечания. Иначе придется иметь дело с устаревшей и отчасти искаженной информацией. Это, кстати, относится и ко всем другим ГОСТам, особенно если они старше 5–10 лет.

В данной статье все сведения о трубах стандарта 10704 даны в последней их редакции. То есть с учетом всех изменений, внесенных в этот ГОСТ за все время его существования и использования.

Теперь о том, что еще желательно знать перед ознакомлением со стандартом 10704. В этом ГОСТе, как многим известно, приведены сортамент (перечень изготовляемых типоразмеров) и основные характеристики: размеры, вес, допустимые от них отклонения и подобная информация. А технические условия (требования) к изготовлению (классификация по показателям качества, марки стали, механические и другие свойства и так далее) не указаны. Они приведены сразу в 2-х других стандартах: 10705-80 и 10706-76.

Причем каждый из них фактически устанавливает технические требования к производству своего отдельного вида труб. Но при этом сортамент и размеры производимых по этим обоим ГОСТам изделий должны обязательно соответствовать требованиям рассматриваемого стандарта 10704. А в нем, в свою очередь, встречаются ссылки на документы 10705 и 10706. Они даются тогда, когда у трубы какие-то характеристики, описываемые в ГОСТ 10704, зависят от того, по каким именно техническим условиям она изготовляется. Вот этот момент тоже следует знать и принимать во внимание при ознакомлении со стандартом 10704.

2 Трубы стальные электросварные прямошовные – сортамент и иные сведения ГОСТ 10704

Размеры (сортамент) производимых по стандарту 10704 труб должны соответствовать данным, указанным в приведенной в конце статьи Табл. 5. В ней же дан теоретический вес 1 метра для каждого типоразмера изделий. Причем эта масса указана для труб, производимых по техническим условиям стандарта 10705. В случае изготовления по стандарту 10706 теоретический вес будет больше на 1 %, что обусловлено усиленным швом.

Помимо приведенных в Табл.5, стандартом 10704 допускается изготовление труб ряда других размеров, которые перечислены в примечании после таблицы. В последней, надо отметить, встречаются размеры, заключенные в скобки. Стандартом 10704 не рекомендуется их применять при любых новых проектированиях.

Читать еще: Типы присоединения арматуры к трубопроводу

По длине сварная продукция этого ГОСТа производится трех основных видов. А именно: немерной, кратной и мерной длины. Ко всем этим видам труб предъявляются определенные свои требования. Немерная продукция производится диаметром (мм) и должна быть длиной (м):

до 30 мм – длина минимум 2 м;
сверх 30 до 70 – минимум 3 м;
сверх 70 до 152 – минимум 4 м;
свыше 152 – не меньше 5 м.

Немерные изделия групп A и B диаметром больше 152 мм, изготовляемые по стандарту 10705, по требованию потребителя (заказчика) производят длиной минимум 10 м. А изделия всех групп размером до 70 мм по требованию делают длиной не короче 4 м.

Мерная продукция производится диаметром (мм) и должна быть длиной (м):

если до 70 мм – тогда длина в пределах 5–9 м;
сверх 70 до 219 – 6–9 м;
свыше 219 до 630 – 10–12 м.

Трубные изделия диаметром более 630 мм производят немерными. По согласованию изготовителя с заказывающей сварные трубы стороной допускается изготовление мерной продукции длиной вплоть до 12 м – когда ее диаметр составляет свыше 70 и включительно до 219 мм, а также до 18 м – если более 219 мм до 630 мм.

Трубы кратной длины производятся с кратностью не меньше 250 мм, которая при этом никак не должна превышать нижнего предела (по общей длине), регламентируемого для мерных изделий. Каждый рез выполняется с припуском в 5 мм (если иной не оговорен). Припуск входит (учитывается) в каждую кратность.

Сварная трубная продукция по точности выдерживания производителем ее длины делится на 2 класса. Причем такое деление распространяется только на изделия кратной и мерной длины. Обозначение и характеристики этих классов следующие:

I – у трубы выполняется обрезка концов, а затем снятие на них заусенцев;
II – заторцовка и последующее снятие заусенцев не производятся (порезку изделия делают в линии стана).

3 Допустимые отклонения от размеров и длин и другие требования

По общей длине предельные отклонения кратных изделий I класса точности не должны превосходить +15 мм, а II кл. – +100 мм. Предельные отклонения в протяженности мерной трубной продукции даны в Табл. 1 (тоже по классам).

Протяженность изделия, м

Допуск по длине мерных трубных изделий классов, мм

ГОСТ 10704-91 Трубы стальные электросварные прямошовные. Сортамент

Текст ГОСТ 10704-91 Трубы стальные электросварные прямошовные. Сортамент

ГОСТ 10704-91

ТРУБЫ СТАЛЬНЫЕ ЭЛЕКТРОСВАРНЫЕ ПРЯМОШОВНЫЕ

СОРТАМЕНТ

Группа В62 СТАНДАРТ

ТРУБЫ СТАЛЬНЫЕ ЭЛЕКТРОСВАРНЫЕ ПРЯМОШОВНЫЕ

Electrically welded steel line-weld tubes. Range

OKU 13 7300, 13 8100, 13 8300

Дата введения 01.01.93

1. Настоящий стандарт устанавливает сортамент стальных электросварных прямошовных

2. Размеры труб должны соответствовать табл. 1.

3. По длине трубы изготовляют: немерной длины:

при диаметре до 30 мм — не менее 2 м; при диаметре св. 30 до 70 мм — не менее 3 м; при диаметре св. 70 до 152 мм — не менее 4 м; при диаметре св. 152 мм — не менее 5 м.

По требованию потребителя трубы групп А и В по ГОСТ 10705 диаметром свыше 152 мм изготовляют длиной не менее 10 м; трубы всех групп диаметром до 70 мм — длиной не менее 4 м; мерной длины:

при диаметре до 70 мм — от 5 до 9 м;

при диаметре св. 70 до 219 мм — от 6 до 9 м;

при диаметре св. 219 до 426 мм — от 10 до 12 м.

Трубы диаметром свыше 426 мм изготовляют только немерной длины. По согласованию изготовителя с потребителем трубы диаметром свыше 70 до 219 мм допускается изготовлять от 6 до 12 м;

кратной длины кратностью не менее 250 мм и не превышающей нижнего предела, установленного для мерных труб. Припуск для каждого реза устанавливается по 5 мм (если другой припуск не оговорен) и входит в каждую кратность.

Издание официальное Перепечатка воспрещена

Наружный диаметр, мм

Теоретическая масса 1 iv

при толщине стенки, мм

Продолжение табл. 1

Теоретическая масса 1 м труб, кг, при толщине стенки, мм

Продолжение табл. 1

Теоретическая масса 1 м труб, кг, при толщине стенки, мм

Продолжение табл. 1

Теоретическая масса 1 м труб, кг, при толщине стенки

Продолжение табл. 1

1 м труб, кг, при толщине стенки, мм

Продолжение табл. 1

Теоретическая масса 1 м труб, кг, при толщине стенки, мм

Продолжение табл. 1

Теоретическая масса 1 м труб, кг,

при толщине стенки, мм

Продолжение табл. 1

Теоретическая масса 1 м труб, кг, при толщине стенки, мм

1. При изготовлении труб по ГОСТ 10706 теоретическая масса увеличивается на 1 % за счет усиления шва.

2. По согласованию изготовителя с потребителем изготовляют трубы размерами 41,5×1,5—3,0; 43×1,0; 1,5-3,0; 43,5×1,5- 3,0; 52×2,5; 69,6×1,8; 111,8×2,3; 146,1×5,3; 6,5; 7,0; 7,7; 8,5; 9,5; 10,7; 152,4×1,9; 2,65; 168×2,65; 177,3×1,9; 198×2,8; 203×2,65; 299×4,0; 530×7,5; 720×7,5; 820×8,5; 1020×9,5; 15,5; 1220×13,5; 14,6; 15,2 мм, а также с промежуточной толщиной стенки и диаметров в пределах табл. 1.

3. Размеры труб, заключенные в скобки, при новом проектировании применять не рекомендуется.

3.1. Трубы мерной и кратной длины изготовляют двух классов точности по длине;

I — с обрезкой концов и снятием заусенцев;

II — без заторцовки и снятия заусенцев (с порезкой в линии стана).

3.2. Предельные отклонения по длине мерных труб приведены в табл. 2.

Предельные отклонения по длине мерных труб, мм, классов

3.3. Предельные отклонения по общей длине кратных труб не должны превышать;

+ 15 мм — для труб I класса точности;

+100 мм — для труб II класса точности.

3.4. По требованию потребителя трубы мерной и кратной длины II класса точности должны быть с заторцованными концами с одной или двух сторон.

4. Предельные отклонения по наружному диаметру трубы приведены в табл. 3.

Наружный диаметр труб, мм

Предельные отклонения по наружному диаметру при точности изготовления

Наружный диаметр труб, мм

Предельные отклонения по наружному диаметру при точности изготовления

Св. 193,7 до 426 включ.

Св. 10 до 30 включ.

Примечание. Для диаметров, контролируемых измерением периметра, наибольшие и наименьшие предельные значения периметров округляются с точностью до 1 мм.

5. По требованию потребителя трубы по ГОСТ 10705 изготовляют с односторонним или смещенным допуском по наружному диаметру. Односторонний или смещенный допуск не должен превышать суммы предельных отклонений, приведенных в табл. 3.

6. Предельные отклонения по толщине стенки должны соответствовать:

±10 % — при диаметре труб до 152 мм;

ГОСТ 19903 — при диаметре труб свыше 152 мм для максимальной ширины листа нормальной точности.

По согласованию потребителя с изготовителем допускается изготовлять трубы с односторонним допуском по толщине стенки, при этом односторонний допуск не должен превышать суммы предельных отклонений по толщине стенки.

Читать еще: Как сварить профильную трубу чтобы не повело?

7. Для труб диаметром свыше 76 мм допускается утолщение стенки у грата на 0,15 мм.

8. Трубы для трубопроводов диаметром 478 мм и более, изготовленные по ГОСТ 10706, поставляют с предельными отклонениями по наружному диаметру торцов, приведенными в табл. 4.

Наружный диаметр труб

Предельные отклонения по наружному диаметру торцов для точности изготовления

От 478 до 720 включ.

9. Овальность и равностенность труб диаметром до 530 мм включительно, изготовленных по ГОСТ 10705, должны быть не более предельных отклонений соответственно по наружному диаметру и толщине стенки.

Трубы диаметром 478 мм и более, изготовленные по ГОСТ 10706, должны быть трех классов точности по овальности. Овальность концов труб не должна превышать:

1 % от наружного диаметра труб для 1-го класса точности;

1,5 % от наружного диаметра труб для 2-го класса точности;

2 % от наружного диаметра труб для 3-го класса точности.

Овальность концов труб с толщиной стенки менее 0,01 наружного диаметра устанавливается по согласованию изготовителя с потребителем.

10. Кривизна труб, изготовленных по ГОСТ 10705, не должна превышать 1,5 мм на 1 м длины. По требованию потребителя кривизна труб диаметром до 152 мм должна быть не более 1 мм на 1 м длины.

Общая кривизна труб, изготовленных по ГОСТ 10706, не должна превышать 0,2 % от длины трубы. Кривизна на 1 м длины таких труб не определяется.

11. Технические требования должны соответствовать ГОСТ 10705 и ГОСТ 10706.

Примеры условных обозначений

Труба с наружным диаметром 76 мм, толщиной стенки 3 мм, мерной длины, II класса точности по длине, из стали марки СтЗсп, изготовленная по группе В ГОСТ 10705—80:

76x3x5000 II ГОСТ 10704-91 В-СтЗсп ГОСТ 10705-80

То же, повышенной точности по наружному диаметру, длиной, кратной 2000 мм, I класса точности по длине, из стали марки 20, изготовленная по группе Б ГОСТ 10705—80:

_{т ба} 76пхЗх2000 кр. I ГОСТ 10704-91 Б-20 ГОСТ 10705-80

Труба с наружным диаметром 25 мм, толщиной стенки 2 мм, длиной, кратной 2000 мм, II класса точности по длине, изготовленная по группе Д ГОСТ 10705—80:

25x2x2000 кр. II ГОСТ 10704-91 Д ГОСТ 10705-80

Труба с наружным диаметром 1020 мм, повышенной точности изготовления, толщиной стенки 12 мм, повышенной точности по наружному диаметру торцов, 2-го класса точности по овальности, немерной длины, из стали марки СтЗсп, изготовленная по группе В ГОСТ 10706—76:

„ — 1020пх12-ПТ-02кл ГОСТ 10704-91

Труба —

В-СтЗсп ТОСТ 10706-76

П римечание. В условных обозначениях труб, прошедших термическую обработку по всему объему, после слов «труба» добавляется буква Т; труб, прошедших локальную термообработку сварного шва, добавляется буква Л.

1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР РАЗРАБОТЧИКИ

В.П. Сокуренко, канд. техн. наук; В.М. Ворона, канд. техн. наук; П.Н. Ившин, канд. техн. наук; Н. Ф. Кузенко, В. Ф. Ганзина

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартизации и метрологии СССР от 15.11.91 № 1743

3. ВЗАМЕН ГОСТ 10704-76

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 10704-91 Трубы стальные электросварные прямошовные. Сортамент

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТРУБЫ СТАЛЬНЫЕ ЭЛЕКТРОСВАРНЫЕ ПРЯМОШОВНЫЕ

СОРТАМЕНТ

ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТРУБЫ СТАЛЬНЫЕ ЭЛЕКТРОСВАРНЫЕ ПРЯМОШОВНЫЕ

Сортамент

Electrically welded steel line-weld lubes. Range

OKП 13 7300, 13 8100, 13 8300

ГОСТ
10704-91

Дата введения 01.01.93

1. Настоящий стандарт устанавливает сортамент стальных электросварных прямошовных труб.

2. Размеры труб должны соответствовать табл. 1.

3. По длине трубы изготовляют: немерной длины:

при диаметре до 30 мм — не менее 2 м;

при диаметре св. 30 до 70 мм — не менее 3 м;

при диаметре св. 70 до 152 мм — не менее 4 м;

при диаметре св. 152 мм — не менее 5 м.

По требованию потребителя трубы групп А и В по ГОСТ 10705-80 диаметром свыше 152 мм изготовляют длиной не менее 10 м; трубы всех групп диаметром до 70 мм — длиной не менее 4 м;

при диаметре до 70 мм — от 5 до 9 м;

при диаметре св. 70 до 219 мм — от 6 до 9 м;

при диаметре св. 219 до 426 мм — от 10 до 12 м.

1. При изготовлении труб по ГОСТ 10706-76 теоретическая масса увеличивается на 1 % за счет усиления шва.

2. По согласованию изготовителя с потребителем изготовляют трубы размерами 41,5х1,5—3,0; 43х1,0; 1,5¾3,0; 43,5х1,5¾3,0; 52х2,5; 69,6х1,8; 111,8х2,3; 146,1х5,3; 6,5; 7,0; 7,7; 8,5; 9,5; 10,7; 152,4х1,9; 2,65; 168х2,65; 177,3х1,9; 198х2,8; 203х2,65; 299х4,0; 530х7,5; 720х7,5; 820х8,5; 1020х9,5; 15,5; 1220х13,5; 14,6; 15,2 мм, а также с промежуточной толщиной стенки и диаметров в пределах табл. 1.

3. Размеры труб, заключенные в скобки, при новом проектировании применять не рекомендуется.

По длине трубы изготовляют:

немерной длины:
- при диаметре до 30 мм — не менее 2 м;
- при диаметре св. 30 до 70 мм — не менее 3 м;
- при диаметре св. 70 до 152 мм — не менее 4 м;
- при диаметре св. 152 мм — не менее 5 м.
мерной длины:
- при диаметре до 70 мм — от 5 до 9 м;
- при диаметре св. 70 до 219 мм — от 6 до 9 м;
- при диаметре св. 219 до 630 мм — от 10 до 12 м.

Трубы диаметром свыше 630 мм изготовляют немерной длины. По согласованию изготовителя с потребителем трубы мерной длины допускается изготавливать до 12 м — при диаметре св. 70 до 219 мм, до 18 м — при диаметре свыше 219 до 630 мм;

(Измененная редакция, Изм. N 1).

3.1. Трубы мерной и кратной длины изготовляют двух классов точности по длине:

I — с обрезкой концов и снятием заусенцев;

II — без заторцовки и снятия заусенцев (с порезкой в линии стана).

3.2. Предельные отклонения по длине мерных труб приведены в табл. 2.

Длина труб, м

Предельные отклонения по длине мерных труб, мм, классов
