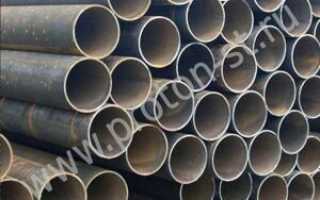

Труба 426х7 ГОСТ 10704 91

Труба стальная электросварная ГОСТ 10704-91

Наименование — Труба стальная электросварная черная ГОСТ 10704-91
Применение — трубы стальные электросварные ГОСТ 10704-91 используются для прокладки систем отопления и газопроводов низкого давления
Страна — производитель — Россия
Регламентирующий документ — ГОСТ 10704-91
Материал — сталь
Рабочая среда — вода, пар, природный газ
Присоединение — под сварку
Длина = 3 ÷ 11.4 м ( трубы продаются кратно одному метру )
Сертификат соответствия / паспорт качества ( по запросу )
Цена за метр / прайс ( по запросу )

Таблица: технические характеристики и размеры

Наименование

Диаметр наружный
Дн
(мм)

Диаметр условный
Ду
(мм)

Толщина стенки
S *
(мм)

Вес погонного
метра **
(кг)

Стоимость
за
1 метр
( руб. )

Труба стальная электросварная ГОСТ 10704-91 Дн 57х3.5 мм

3.5

4.62

Труба стальная электросварная ГОСТ 10704-91 Дн 76х3.5 мм

3.5

6.26

Труба стальная электросварная ГОСТ 10704-91 Дн 89х3.5 мм

3.5

7.38

Труба стальная электросварная ГОСТ 10704-91 Дн 108х3.5 мм

3.5

9.02

Труба стальная электросварная ГОСТ 10704-91 Дн 133х4.5 мм

4.5

14.26

Труба стальная электросварная ГОСТ 10704-91 Дн 159х4 мм

15.29

Труба стальная электросварная ГОСТ 10704-91 Дн 219х5 мм

26.39

Труба стальная электросварная ГОСТ 10704-91 Дн 273х6 мм

39.51

Труба стальная электросварная ГОСТ 10704-91 Дн 325х6 мм

47.20

В соответствии с ГОСТ 10704-91 :
* — предельное отклонение должно соответствовать ± 10 % при диаметре труб до 152 мм
** — теоретическая масса труб

Сопутствующие товары


Фланцы ГОСТ 12820-80 ГОСТ12821-80	Отводы стальные ГОСТ17375-2001	Переходы стальные ГОСТ17378-2001	Тройники стальные ГОСТ17376-2001	Заглушки эллиптические ГОСТ17379-2001

Сварочные электроды	Отрезные круги	Хомуты сантехнические	Хомуты ремонтные	Грунтовка ГФ-021

Получить консультацию, узнать цены или оформить заявку, чтобы купить
этот товар Вы сможете, прислав запрос по электронной почте на адрес:
proton.lm@mail.ru или позвонив по телефону в Москве: + 7 ( 495 ) 641 16 85

Труба стальная электросварная ГОСТ 10704-91, ГОСТ 10705-80, ГОСТ 10706-76,ГОСТ 8696-74

Посмотреть прайс — Труба ЭС

Труба, изготавливаемая из штрипса или листового проката с помощью формовки на прокатном стане и последующей электросварки. Электросварная труба может быть: прямошовная ГОСТ 10704-91, ГОСТ 10705-80, ГОСТ 10706-76 — при сваривании по продольной оси получается прямой шов; спиралешовная ГОСТ 8696-74 — получается с помощью швов, выполненных по спирали. Основой для производства электросварной трубы является углеродистая и низколегированная сталь. Химический состав стали для производства регламентируется ГОСТ 1050 и ГОСТ 380. Для изготовления электросварной трубы используется сталь марок : ст1, ст2, ст3, ст 4, 10, 20, 35, 45, 08 и др.

Сортамент стальных круглых электросварных труб :

1) труба круглого сечения ( толстостенная и тонкостенная ),
2) труба овального сечения,
3) труба электросварная квадратная и прямоугольная ( труба электросварная профильная ).

Из стальных электросварных труб изготавливаются трубопроводы и газопроводы с низким давлением , нефтепроводы, а также их используют для конструкций водопроводных и тепловых сетей, изготовления различных металлоизделий.

Производители электросварных труб : ЗАО УХК «Королевский трубный завод», ОАО «Таганрогский металлургический завод», ОАО «Магнитогорский металлургический комбинат», ОАО «Северсталь», ОАО «Северский трубный завод», ООО «Ижорская Трубная компания», ООО «Производственная компания «ДИА», ООО «Тольяттинский завод профиля и труб», ООО «ТК «Рязанский Трубный завод».

Трубы стальные круглые электросварные прямошовные ГОСТ 10704-91

Трубы изготавливают диаметром 12 мм. — 108 мм. с толщиной стенки 0,9 мм. — 5 мм. в зависимости от диаметра. Поставляются двух видов: в обработанном и не обработанном виде.

Трубы электросварные применяются для изготовления товаров народного потребления широкого назначения: для изготовления мебели, оборудования лесной промышленности, в автомобильной промышленности, для изготовления заборов, тренажёров, прокладки трубопроводов и т.д.

Трубы стальные электросварные прямошовные изготавливают разной длины:

— при диаметре до 30 мм. — не менее 2 м.
— при диаметре 30-70 мм. — не менее 3 м.
— при диаметре 70-152 мм. — не менее 4 м.
— при диаметре более 152 мм. — не менее 5 м.

— при диаметре до 70 мм. — от 5 до 9 м.
— при диаметре от 70 до 219 мм. — 6-9 м.
— при диаметре свыше 219 до 426 мм. — 10-12 м.

Трубы диаметром более 426 мм. изготавливают только немерной длины. По согласованию изготовителя с потребителем трубы диаметром от 70 до 219 мм. допускается изготавливать от 6 до 12м.

3) кратной длины:

— не менее 250 мм. и не превышает нижнего предела, установленного для мерных труб, в зависимости от диаметра.

Трубы мерной и кратной длины изготавливают двух классов точности по длине:
1 класс — с обрезкой концов и снятием заусенцев, 2 класс — без заторцовки и снятия заусенцев.

Для изготовления этих труб используются марки стали: 08 (08кп и 08пс), 10 (10пс и 10кп), 15 (15кп и 15пс), 20 (20кп и 20пс), Ст1пс (кп, сп), Ст2пс (кп, сп), Ст3пс (кп, сп)

Купить электросварную трубу

У нас Вы можете преобрести электросварную трубу всех производимых видов со складов филиалов, 3х складов Московской области или напрямую с завода. Оказываем услуги по резке, доставке и комплектации трубы. Наличие, сортамент и цену электросварной трубы Вы можете посмотреть на сайте. Также надо учитывать,что цена на металл зависит от необходимого количества. Более подробную информацию по цене за 1метр или за хлыст, уточнить вес электросварной трубы и сделать расчёт количества , выписать счёт и оформить заявку , уточнить варианты оплаты и запросить сертификат на трубу электросварную — можно у менеджера,связавшись с ним по

Читать еще: Спайка пластиковых труб своими руками

(8452) 57-00-18, e-mail: [email protected]

Трубы стальные электросварные прямошовные ГОСТ 10705-8

По ГОСТу 10705-80 изготавливают трубы стальные прямошовные электросварные, диаметром от 10 до 530мм, применяемые для трубопроводов и конструкций различного назначения, кроме труб, которые применяются для изготовления теплоэлектронагревателей.

По показателям качества трубы изготавливают следующие группы:

— А — с нормированием механических свойств из спокойной, полуспокойной и кипящей стали марок ст1, ст2, ст3, ст4 по ГОСТу 380
— Б — с нормированием химического состава из спокойной, полуспокойной и кипящей стали марок ст1, ст2,ст3,ст4 по ГОСТУ 380 и ГОСТ 14637, из спокойной, полуспокойной и кипящей стали марок 08, 10, 15, 20 по ГОСТу 1050, из стали марки 08ю по ГОСТу 9045,из низколегированной стали марки 22гю
— В — с нормированием механических свойств и химического состава из спокойной, полуспокойной и кипящей стали марок ст1, ст2, ст3, ст4 по ГОСТу 380, из спокойной, полуспокойной и кипящей стали марок 08, 10, 15 и 20 по ГОСТу 1050, из стали марки 08ю по ГОСТу 9045,из низколегированной стали марки 22гю
— Д — с нормированием испытательного гидравлического давления.

Трубы изготавливаются термически обработанными (по всему объёму трубы или по сварному соединению), горячередуцированными и без термической обработки.

Трубы стальные электросварные прямошовные ГОСТ 10706-76

Стальные электросварные прямошовные трубы общего назначения диаметром от 426мм до 1620мм изготавливают по ГОСТу 10706- 76 из марок стали ст2, ст3 всех степеней раскисления, из низколегированной стали, углеродистый эквивалент которой не превышает 0,48%.

Данный стандарт устанавливает более жёсткие требования к ударной вязкости основного металла, количеству поперечных швов, усилению внутреннего шва, к фаске на конце трубы.

© 2001-2021 АО Металлоторг, Все права защищены
металлопрокат, катанка, оцинковка, листы хк, гк, листы оцинкованные холоднокатаные, профильные трубы
Металлоторг — продажа металлопроката

Труба сталь электросварная прямошовная ГОСТ 10704-91 ВМЗ

Дн 57 х3,5 Ду 50
Дн 76 х3,0 Ду 65
Дн 76 х3,5 Ду 65
Дн 89 х3,0 Ду 80
Дн 89 х3,5 Ду 80
Дн 108 х3,0 Ду 100
Дн 108 х3,5 Ду 100
Дн 133 х4,0 Ду 125
Дн 133 х4,5 Ду 125
Дн 273 х5,0 Ду 250
Дн 325 х5,0 Ду 300
Дн 325 х6,0 Ду 300
Дн 377 х6,0 Ду 350
Дн 426 х6,0 Ду 400
Дн 530 х8,0 Ду 500

Еще.

Дн 57 х3,5 Ду 50
Дн 76 х3,0 Ду 65
Дн 76 х3,5 Ду 65
Дн 89 х3,0 Ду 80
Дн 89 х3,5 Ду 80
Дн 108 х3,0 Ду 100
Дн 108 х3,5 Ду 100
Дн 133 х4,0 Ду 125
Дн 133 х4,5 Ду 125
Дн 273 х5,0 Ду 250
Дн 325 х5,0 Ду 300
Дн 325 х6,0 Ду 300
Дн 377 х6,0 Ду 350
Дн 426 х6,0 Ду 400
Дн 530 х8,0 Ду 500

Дн 57 х3,5 Ду 50
Дн 76 х3,0 Ду 65
Дн 76 х3,5 Ду 65
Дн 89 х3,0 Ду 80
Дн 89 х3,5 Ду 80
Дн 108 х3,0 Ду 100
Дн 108 х3,5 Ду 100
Дн 133 х4,0 Ду 125
Дн 133 х4,5 Ду 125
Дн 273 х5,0 Ду 250
Дн 325 х5,0 Ду 300
Дн 325 х6,0 Ду 300
Дн 377 х6,0 Ду 350
Дн 426 х6,0 Ду 400
Дн 530 х8,0 Ду 500

При входе в личный кабинет после подтверждения менеджером на сайте активируются индивидуальные цены для клиента.

Сертификаты не загружены

Вы добавляете в сравнение товар из категории « », а в списке сравнения товары из категории « ».

Пожалуйста, заполните имя и телефон
Произошла ошибка, попробуйте еще раз

Зарегистрируйтесь и вы сможете участвовать в наших бонусных программах и сократить время покупок.

Предложение не является публичной офертой. Цены на сайте и в розничной сети могут отличаться. Информация на сайте о товаре носит рекламный характер и расценивается как приглашение делать оферты на основании п.1 ст. 437 Гражданского кодекса РФ.

Читать еще: Снять фаску с труб металлических

ГОСТ 10704-91

Сортамент

Electrically welded steel line-weld tubes. Range

ОКП 13 7300, 13 8100, 13 8300

Дата введения 01.01.93

1. Настоящий стандарт устанавливает сортамент стальных электросварных прямошовных труб.

2. Размеры труб должны соответствовать табл. 1.

3. По длине трубы изготовляют:немерной длины:

при диаметре до 30 мм — не менее 2 м; при диаметре св. 30 до 70 мм — не менее 3 м;при диаметре св. 70 до 152 мм — не менее 4 м;при диаметре св. 152 мм — не менее 5 м.

По требованию потребителя трубы групп А и В по ГОСТ 10705 диаметром свыше 152 мм изготовляют длиной не менее 10 м; трубы всех групп диаметром до 70 мм — длиной не менее 4 м;мерной длины:

при диаметре до 70 мм — от 5 до 9 м;

при диаметре св. 70 до 219 мм — от 6 до 9 м;

при диаметре св. 219 до 426 мм — от 10 до 12 м.

Трубы диаметром свыше 426 мм изготовляют только немерной длины. По согласованию изготовителя с потребителем трубы диаметром свыше 70 до 219 мм допускается изготовлять от 6 до 12 м;

кратной длины кратностью не менее 250 мм и не превышающей нижнего предела, установленного для мерных труб. Припуск для каждого реза устанавливается по 5 мм (если другой припуск не оговорен) и входит в каждую кратность.

Т а б л и ц а 1

Продолжение табл. 1

П р и м е ч а н и я:

1. При изготовлении труб по ГОСТ 10706 теоретическая масса увеличивается на 1 % за счет усиления шва.

2. По согласованию изготовителя с потребителем изготовляют трубы размерами 41,51,5—3,0; 43 1,0;1,5—3,0; 43,51,5— 3,0; 52 2,5; 69,61,8; 111,8 2,3; 146,15,3; 6,5; 7,0; 7,7; 8,5; 9,5; 10,7; 152,41,9; 2,65;1682,65; 177,31,9; 1982,8; 203 2,65; 299 4,0; 530 7,5; 720 7,5; 820 8,5; 1020 9,5; 15,5; 1220 13,5; 14,6;15,2 мм, а также с промежуточной толщиной стенки и диаметров в пределах табл. 1.

3. Размеры труб, заключенные в скобки, при новом проектировании применять не рекомендуется.

3.1. Трубы мерной и кратной длины изготовляют двух классов точности по длине:

I — с обрезкой концов и снятием заусенцев;

II — без заторцовки и снятия заусенцев (с порезкой в линии стана).

3.2. Предельные отклонения по длине мерных труб приведены в табл. 2.

Т а б л и ц а 2

3.3. Предельные отклонения по общей длине кратных труб не должны превышать:

+ 15 мм — для труб I класса точности;

+ 100 мм — для труб II класса точности.

3.4. По требованию потребителя трубы мерной и кратной длины II класса точности должныбыть с заторцованными концами с одной или двух сторон.

4. Предельные отклонения по наружному диаметру трубы приведены в табл. 3.

Т а б л и ц а 3

П р и м е ч а н и е. Для диаметров, контролируемых измерением периметра, наибольшие и наименьшие предельные значения периметров округляются с точностью до 1 мм.

5. По требованию потребителя трубы по ГОСТ 10705 изготовляют с односторонним или смещенным допуском по наружному диаметру. Односторонний или смещенный допуск не должен превышать суммы предельных отклонений, приведенных в табл. 3.

6. Предельные отклонения по толщине стенки должны соответствовать:

±10 % — при диаметре труб до 152 мм;

ГОСТ 19903 — при диаметре труб свыше 152 мм для максимальной ширины листа нормальной точности.

По согласованию потребителя с изготовителем допускается изготовлять трубы с односторонним допуском по толщине стенки, при этом односторонний допуск не должен превышать суммы предельных отклонений по толщине стенки.

7. Для труб диаметром свыше 76 мм допускается утолщение стенки у грата на 0,15 мм.

8. Трубы для трубопроводов диаметром 478 мм и более, изготовленные по ГОСТ 10706, поставляют с предельными отклонениями по наружному диаметру торцов, приведенными в табл. 4.

9. Овальность и равностенность труб диаметром до 530 мм включительно, изготовленных поГОСТ 10705, должны быть не более предельных отклонений соответственно по наружному диаметру и толщине стенки.

Трубы диаметром 478 мм и более, изготовленные по ГОСТ 10706, должны быть трех классов точности по овальности. Овальность концов труб не должна превышать:

1 % от наружного диаметра труб для 1-го класса точности;

1,5 % от наружного диаметра труб для 2-го класса точности;

2 % от наружного диаметра труб для 3-го класса точности.

Овальность концов труб с толщиной стенки менее 0,01 наружного диаметра устанавливается по согласованию изготовителя с потребителем.

10. Кривизна труб, изготовленных по ГОСТ 10705, не должна превышать 1,5 мм на 1 м длины.По требованию потребителя кривизна труб диаметром до 152 мм должна быть не более 1 мм на 1 мдлины.

Общая кривизна труб, изготовленных по ГОСТ 10706, не должна превышать 0,2 % от длины трубы. Кривизна на 1 м длины таких труб не определяется.

11. Технические требования должны соответствовать ГОСТ 10705 и ГОСТ 10706.

П р и м е р ы у с л о в н ы х о б о з н а ч е н и й

Труба наружным диаметром 76 мм, толщиной стенки 3 мм, мерной длины, II класса точности по длине, из стали марки Ст3сп, изготовленная по группе В ГОСТ 10705—80:

Читать еще: Труба на 15 в дюймах

То же, повышенной точности по наружному диаметру, длиной, кратной 2000 мм, I класса точности по длине, из стали марки 20, изготовленная по группе Б ГОСТ 10705—80:

Труба наружным диаметром 25 мм, толщиной стенки 2 мм, длиной, кратной 2000 мм, II класса точности по длине, изготовленная по группе Д ГОСТ 10705—80:

Труба наружным диаметром 1020 мм, повышенной точности изготовления, толщиной стенки 12 мм, повышенной точности по наружному диаметру торцов, 2-го класса точности по овальности,немерной длины, из стали марки СтЗсп, изготовленная по группе В ГОСТ 10706—76:

П р и м е ч а н и е. В условных обозначениях труб, прошедших термическую обработку по всему объему, после слов «труба» добавляется буква Т; труб, прошедших локальную термообработку сварного шва, добавляется буква Л.

1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССРРАЗРАБОТЧИКИ

В. П. Сокуренко, канд. техн. наук; В. М. Ворона, канд. техн. наук; П. Н. Ившин, канд. техн. наук; Н. Ф. Кузенко, В. Ф. Ганзина

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартизации и метрологии СССР от 15.11.91 № 1743

3. ВЗАМЕН ГОСТ 10704-76

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Труба прямошовная э/с стальная ГОСТ 10705-80: 10704-91 / ГОСТ 33228-2015

Дополнительные услуги

Трубы электросварные круглого сечения предлагаемые нашей компанией имеют различный диаметр и длину. Изготавливаются из углеродистых Ст3, Ст10, Ст20.. и низколегированных сталей 09г2с, 17гс.. по ГОСТ 380,ГОСТ 1050, ГОСТ 9045, ГОСТ 19281 и по другим нормативным документам. Трубы подразделяются на трубы малых до 110 мм, средних до 480 мм и больших более 480 мм диаметров.

По согласованию с заказчиком трубы могут быть изготовлены размерами.

Электросварная труба применяется при производстве металлических конструкций, домашней и офисной мебели, в автомобильной, тракторной отрасли. Также применяется такая трубу для возведения ограждений дачных участков, веранд, детских площадок во дворах и детских садах. Круглая электросварная труба имеет широкое применение в производственной области, машиностроения и газо и водоснабжении.

23.05.2016 | Стоимость металлической э/с трубы ГОСТ 10704-91 10705-80 (ГОСТ 33228-2015) [ скачать прайс ]

Наименование товара

Характеристика

Габариты

Сталь

Цена c НДС, Р

Вы можете закупать трубы ГОСТ 10704 в любом объеме, как оптом, так и в розницу. Главное преимущество в работе с компанией: надежность, гарантированное качество продукции, по доступным ценам. Также предоставляются услуги компании по доставке на Ваш объект, цинкованию труб и резке на наших складах Продажа труб ГОСТ 10704 осуществляется на складе, или же заказывается с доставкой на объект. Если вам необходимы качественные трубы ГОСТ 10704, то вам необходимо позвонить в нашу компанию по телефону +7 (495) 638-07-16 или оформить заявку на поставку металлопроката и отослать по электронной почте [email protected]

Применение стальной круглой трубы ГОСТ 10704 (ГОСТ 33228-2015)

Сварная труба ГОСТ 10704 применяется в автомобильной, тракторной и сельскохозяйственном машиностроении. Также соответствующая труба оцинкованная может использоваться для водоснабжения. Труба электросварная ГОСТ 10704 широко распространена в строительстве.

Сделать заказ в нашей компании очень просто, Вам необходимо позвонить по телефону +7 (495) 638-07-16 и наши менеджеры помогут выбрать размер трубы, примут заявку на отгрузку и решат все вопросы доставкой.

ГОСТ и ТУ на сварные трубы

Сортамент электросварных прямошовных труб соответствует стандарту ГОСТ 10704-91, Изготавливаю трубы по техническим условиям ГОСТ 10705-80. Для некоторых отраслях (например мебельного производства) часто пользуются спросом так называемые «травленные» трубы поставляемые в коробах, они соответствуют ТУ 14-105-737-2004 (ранее распространялся ТУ 14-105-566-93 )

ГОСТ 10705-80 диаметром 10 — 530 мм. трубы стальные электросварные с прямым швом для конструкций и трубопроводов. Техническим условиям.

ГОСТ 10706-76 диаметром 478 — 1420 мм. трубы стальные электросварные с прямым швом общего назначения. Техническим условиям.

ГОСТ 8696-74 диаметром 159 — 2520 мм. трубы стальные электросварные со спиральным швом общего назначения. Технически условия.

ГОСТ Р 54929-2012 диаметром 10 — 2520 мм. Трубы стальные сварные общего назначения. Технические условия

ГОСТ 33228-2015 Прошу любить и жаловать — новый стандарт

Класс прочности сварных труб:

Трубы сварные изготовляют классами прочности (уровни прочности трубы) от КП175 до КП460

Труба электросварная прямошовная является обязательным материалом при жилищно–коммунальном строительстве различных масштабов. Зачастую, используются как промежуточное сырье, для дальнейшего производства, например ВГП труб .

Изготавливаются стальные прямошовные электросварные трубы методом проката и формовки стальной загатовки (штрипса), с дальнейшей сваркой шва.

Шов подвергается обязательной обработке, как до, так и после редуцирования. Редуцирование стальных электросварных прямошовных труб, значительно увеличивает прочностные характеристики и повышает уровень надежности продукта.

Процесс редукции полосы горячего либо холодного проката, происходит на редукционных или ковочных станах, методом всестороннего обжатия.

Разделяют трубы прямошовные по следующим типам нормативов: – А — механические свойства; – Б — химический состав; – В — механические свойства и химический состав; – Д — испытательное гидравлическое давление.

В настоящее время введен новый стандарт ГОСТ 33228-2015 на основе межгосударственных стандартов ГОСТ 8696, ГОСТ 10704, ГОСТ 10705 и ГОСТ 10706, а также обобщения отечественного и зарубежного опыта использования труб.

Трубы, изготавливаемые по ГОСТ 8696, ГОСТ 10704, ГОСТ 10705 и ГОСТ 10706 имеют одинаковую область применения как трубы общего назначения.
