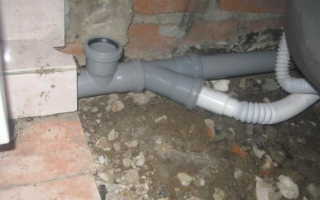

Врезка в канализационную трубу 160

Как подключиться, врезаться в канализационную трубу

Подключить канализационную трубу к имеющейся трубе можно с помощью врезки тройника или установкой на трубу адаптера подключения. Как это делается рассмотрим далее.

Подключение нового прибора (раковины…) к трубе канализации

Распространенная ситуация — имеется горизонтальная канализационная труба из пластика диаметром 50 мм, и к ней нужно подключиться новым прибором. .

Чтобы сделать в нее врезку нужно применить косой тройник того же диаметра, и, возможно, отрезок трубы с раструбом.

Возможны два варианта.

Врезаться нужно возле раструба (места стыковки двух труб) на имеющейся канализационной трубе 50 мм. Тогда труба расстыковывается, в освободившийся раструб вставляется тройник, а к нему стыкуется обрезанная на нужную длину магистраль (с учетом части заходящей в раструб тройника). К тройнику подключается прибор…

Второй вариант – нужно подключаться там, где раструба на магистрали поблизости нет. Тогда труба перерезается в нужном месте. Вынимается часть трубы ниже по ходу движения жидкости, и меняется на трубу с раструбом. Далее, как и в предыдущем варианте – в раструб вставляется тройник…

Можно подключится и в месте имеющегося тройника. Достаточно применить еще один тройник

Основные правила монтажа

При любых врезках в канализационную трубу, при перемонтажах канализации, нужно соблюдать основные правила: – по ходу жидкости диаметр трубы может только увеличиваться, в трубе не должно быть выступающих частей, тройники нужно применять с острым углом, направленным по ходу движения жидкости…

Врезка тонкой трубы в толстую горизонтальную или вертикальную

Бывают ситуации, когда нужно врезаться тонкой трубой в толстую. При этом, разбирать, распиливать толстую трубу, устанавливать тройник и др. не всегда дешево и легко. Можно врезаться в толстую трубу с помощью адаптера. При этом диаметр основной трубы должен быть, как минимум, в 2 раза больше, чем у подключаемой.

Адаптер – накладка на основную трубу притягиваемая хомутами на уплотнении. Адаптер снабжен раструбом с уплотнениями для подключения тонкой трубы….

Основная труба зачищается тщательно, в ней высверливается отверстие по диаметру подключения, при этом используется корончатое сверло. Подключения в горизонтальной трубе должны делаться только сверху…

На основную трубу устанавливается адаптер, место установки уплотняется силиконом. В его резиновую манжету вставляется на нужную глубину подключаемая труба….

Подключение толстой канализационной трубы к стояку

Также распространенная ситуация, – как подключиться к стояку или к горизонтальной толстой трубе с помощью тройника.

Подключать унитаз или всю домовую канализацию к стояку нужно только с помощью тройника.

Для удобства стыковки на стояке применяют также компенсатор –трубу с переходящим диаметром, которая может надеваться на стояк.

Для врезки придется разрезать стояк. Вырезают участок трубы выше раструба, длиной чуть больше, чем длина компенсатора. Затем надевают на выше находящуюся часть стояка компенсатор и сдвигают его по стояку вверх.

Вставляют в раструб тройник, затем опускают компенсатор по трубе и вставляют его в раструб тройника. Все стыковки предварительно покрываются сантехническим силиконом.

Проблема, — если раструб находится не там, где нужно поставить тройник. Ведь положение тройника на стояке задает и уклоны подключаемой канализации, и уровни размещения сифонов…

Тогда, как и в случае с горизонтальной трубой, придется удалять часть стояка до раструба, вставлять место нее трубу нужной длины, а в ее раструб вставлять уже тройник.

Но, для стояков в многоэтажках, такое обычно делать не приходится, так как раструбы на стояке находятся как раз над перекрытиями. К имеющемуся уровню тройника над перекрытием привязываются и вся квартирная канализация…

Способы подвода

Врезка в трубу канализации новой ветки подразумевает подключение квартиры или дома к локальной канализации, к вертикальным стоякам или горизонтальной лежневке. Известно множество способов как правильно и надежно сделать подводку. А рынок строительных материалов предлагает большой выбор всевозможных приспособлений в виде переходников. Но для правильной работы канализации после врезки необходимо знать, какими же простейшими способами можно сделать врезку в канализацию, не привлекая дорогостоящих специалистов, а выполняя все сантехнические работы самостоятельно.

Подвод в пластиковый трубопровод

Приступая к врезке в трубу канализации надо приготовиться к тому, что работа будет грязной, а значит, потребуется надеть спецодежду. Перед началом процесса необходимо усвоить, что все горизонтальные подводки должны иметь уклон.

Величина уклона будет зависеть от диаметра заготовки:

для диаметра 50 мм оптимальный уклон — 3,5%;
для 110 мм – 2%;
для 160 мм – 1%.

Делать уклоны большей величины (контруклоны) не рекомендуется, поскольку на внутренних стенках будут оседать илистые отложения, сужающие просвет. В горизонтальный трубопровод рациональнее врезаться сверху, так будет меньше засоров и возможных течей при эксплуатации.

Для ввода новой разводки в существующую нужен патрубок (небольшой отрезок трубы) и хомуты, которые будут играть роль скрепляющих элементов. После того как будут приобретены все необходимые детали, можно приступать к работе по врезке в канализационные трубы ПВХ.

Последовательность действий

Работы надо выполнять в следующей последовательности:

Перекрыть канализационный выход.
Просверлить в пластиковой стенке отверстие под новый ввод.
Зафиксировать патрубок в этом отверстии.
Внутрь патрубка вставить уплотнитель из гофрированной резины.
Закрепить стыки хомутом и затянуть винтовым соединением (прилагается к хомуту в комплекте).
В отводящий патрубок завести новую канализационную подводку.

Хомут можно купить готовый, а можно сделать самому. Для самостоятельного изготовления необходимо выполнить ряд действий:

Взять пластиковую заготовку равную по сечению существующему трубопроводу.
Отрезать от нее кусок необходимой длины.
Распилить вдоль.
В одной половине просверлить отверстие, равное по диаметру новому патрубку.
В зазор вклеить отводящий патрубок.
Стык обработать герметическим составом.
Хомут приложить к отверстию, вырезанному в существующей трубе (заклеить и загерметизировать).
Соединить со вторым составным элементом хомута.
Закрепить проволокой.

Применение тройника

Тройник необходим для подвода к основной канализации нескольких дополнительных участков. При выполнении врезки нового канализационного отвода в канализационные трубы ПВХ тройники используются редко, поскольку стыковка двух пластиковых деталей, проведенная таким способом, чревата разгерметизацией зон соединения. Подобные переходники чаще используют в случае врезки в чугунную разводку.

При врезке в трубу канализации с использованием тройника нужно выполнить такие действия:

Приобрести прямой тройник.
Перекрыть существующую канализацию.
Вырезать тот участок чугунной трубы, где будет осуществляться подвод.
Установить тройник.
Завести подводимые системы в отверстия тройника (сделать это надо максимально глубоко).

Для закрепления подводимых разводок в нужном положении применяется специальный кронштейн. Основную сложность может представлять соединение существующей разводки с тройником, если чугунная система старая. Старые отводы часто расположены близко к полу, доступ к ним может быть затруднен уложенной плиткой. Представляется трудным выполнить стык, когда трубы плотно прилегают к стене. Все эти причины ухудшают доступ к точке крепления.

Зазоры и стыки соединений защищаются герметиком. Качественными герметизирующими материалами считаются силиконовые заполнители, эпоксидные смолы, очень популярные сейчас специальные герметизирующие ленты. Перед герметизацией чугунный стык надо очистить от жира, грязи, старой гидроизоляции, после чего можно заматывать деталь существующей разводки с новым тройником двумя слоями герметизирующей ленты.

Применение адаптера

Адаптер для сантехнических работ – это такое приспособление, которое предназначено для стыковки трубопроводов, не имеющих удобного соединения. Способ врезки в канализацию с применением адаптера используется тогда, когда необходимо подсоединить дополнительную сантехнику (например, стиральную машину), а существующий трубопровод не представляется возможным ни разобрать, ни разрезать.

Такое подсоединение возможно только в канализационную трубу ПВХ, в которой вырезается отверстие по величине подводимой ветви. Адаптер имеет вид колпака с отводом для подключаемого ввода. Вводимый трубопровод должен быть гораздо меньше в сечении, чем основной (как минимум в 2 раза). Данное требование является недостатком, поскольку необходимо наличие именно такого соотношения основной и подводящей разводки.

Порядок выполнения работ по врезке в трубу канализации с применением адаптера:

Отключить воду.
Высушить трубопровод.
Просверлить отверстие, равное диаметру адаптера (при диаметре существующего трубопровода 50 мм отверстие под адаптер должно быть не более 22 мм, при сечении 110 мм – подвод должен быть 50 мм в диаметре).
Завести адаптер в готовое отверстие.
Покрыть адаптер герметизирующим материалом.
Закрепить хомутом.
Вставить в отвод адаптера резиновый уплотнитель (манжету).
Подвести новый трубопровод.

Ввод в канализационный пластиковый стояк

Выполняя соединение канализационных отводов с существующими стояками, можно все необходимые для работы детали и элементы приобрести в магазине сантехники. В комплекте будут предусмотрены заготовки нужного сечения, соединительные манжеты, резиновые прокладки, хомуты. Но нужно знать, что, делая врезку в стояк, дополнительная система подвода будет воздействовать на него с повышенной нагрузкой.

Читать еще: Как сварить две трубы в одну?

Чтобы врезать трубопровод в вертикальный канализационный стояк, необходимо приобрести компенсатор. Компенсатор для трубопровода – это устройство, уменьшающее вредные воздействия на материалы, снижающее нагрузки на конструкции, предотвращающее различные негативные воздействия от давления и вибрации, тем самым продлевая рабочий ресурс канализационной системы.

Для подведения подводки в канализационный стояк надо иметь разводной раструб на нужное количество отводов и самодельные или готовые хомуты.

Имея все для выполнения работ, можно начинать подводку:

Определить точку врезки.
Вырезать часть стояка под новый трубопровод.
В верхнюю часть стояка плотно установить компенсатор и тройник.
Обработать все соединительные швы герметиком.
К тройнику подвести необходимые системы.
Канализационный стояк прикрепить к стене, используя в качестве крепления хомуты.

Видео по теме: Врезка в трубу канализации

Инструкция по врезке в канализационную трубу своими руками

Правильно рассчитать и установить необходимое количество тройников в канализационной трубе, на этапе строительства практически нереально. В процессе запуска помещения в эксплуатацию, у жильцов непременно возникает необходимость установки дополнительных приборов, для которых требуется подключение к системе канализации.

Врезка в металлический стояк

В данной статье рассмотрим основные принципы, которыми руководствуются при проведении работ по врезке в канализационную трубу. Расскажем о необходимом инструменте и материалах, которые могут пригодиться.

Когда необходима врезка в канализацию

Ситуаций, в которых врезка в канализационную трубу является единственным правильным решением, много. Наиболее распространенные, это подключение нового сантехнического оборудования либо перенос старого на другое место, установка стиральных машин, автоматических моек и прочего электрооборудования с автоматическим сливом. Врезка может потребоваться и при подключении частной системы к центральной канализации. В таком случае работы должны быть согласованы и проводиться сотрудниками коммунальной службы. В противном случае подключение будет считаться незаконным и за него полагается наказание.

В ряде ситуаций альтернативой врезки в канализацию может стать установка разветвителя, добавляющего мест подключения к канализации.

Виды канализационных труб

Для строительства канализационных магистралей используются преимущественно системы труб из ПВХ. Пластиковая труба практичнее, имеет больший срок эксплуатации и значительно дешевле металлических аналогов.

Слив из ПВХ 110 мм

Дополнительно системы из ПВХ можно в любое время модернизировать, т.к. производители предлагают большой выбор тройников, адаптеров отводов и фитингов, при помощи которых можно врезаться в сливную канализационную трубу на любом этапе строительства или же после запуска помещения в эксплуатацию.

В старых домах, которые были построены во времена союза, в качестве канализационных использовались чугунные сливы.

Чугунная канализационная система

В настоящее время они встречаются редко, т.к. большинство владельцев домов и коммунальные хозяйства уже заменили их пластиком. Там где чугун еще остался, для врезки потребуется потратить больше времени, т.к. придется использовать сложные инструменты, вплоть до газового резака.

В некоторых случаях для канализации используются металлические и металлические оцинкованные трубы. Как и предыдущий вариант, они менее практичные по сравнению с пластиковыми аналогами и для самостоятельной врезки в них потребуется иметь навыки сварщика.

Инструменты, необходимые для проведения работ

Врезка в пластиковую трубу канализации проводится при помощи дополнительного инструмента. Для тех, кто планирует проведение работ самостоятельно, потребуется иметь:

Электрическую дрель или шуруповерт. Для просверливания отверстия в пластиковой трубе.
Набор коронок по пластику или дереву.
Болгарку с твердосплавным диском.
Канцелярский нож, для чистки кромок.
Пистолет для герметика.
Ножовку, лобзик или другой аналогичный инструмент, при помощи которого можно разрезать пластиковую трубу.
Сварочный аппарат (при работе с металлическими трубами).
Газовый резак (при работе с чугунными трубами).

Ну и конечно потребуется молоток, рулетка, карандаш и прочий мелкий инструмент, который должен иметь каждый уважающий себя хозяин.

Общие принципы врезки в канализационный сток

Врезка в канализационную трубу, какого бы вида она не была, делается с соблюдением основных принципов монтажа. Главное правило – соединение должно быть полностью герметично. В противном случае в месте установки врезки возможно появление подтеков или проникновение неприятного запаха, что достаточно неприятно.

Важно! Для герметизации дополнительных тройников или врезок, рекомендуем использовать сырую резину или силиконовые сантехнические герметики.

Подключаемая труба, не должна углубляться в основную магистраль, более чем на 0,5 мм. В противном случае повышается риск возникновения засора в месте установки врезки. Это второе правило, которого необходимо придерживаться.

Следующий важный момент, связан с уровнем подключаемого слива. Для правильного функционирования подключаемая конструкция должна находиться немного выше основного слива (для горизонтальных вариантов). Врезка в него выполняется в верхней части.

В вертикальных системах, сторона, с которой производится подключение дополнительного оборудования, значения не имеет, в этом случае придерживаются принципа «как удобнее».

Фитинги для канализационных систем ПВХ

Для устройства врезки в канализационную систему удобно использовать специальные фитинги. Для удобства, разделим эти приспособления на несколько типов.

Разветвители

Предназначены для подключения в канализационную систему, имеют несколько выходов одного или разных диаметров для подключения сливных труб.

Разветвитель 110 мм

Разветвители не требуют дополнительной гидроизоляции, т.к. в них предусмотрено резиновое или силиконовое уплотнение. Для установки такого фитинга требуется полностью разрезать основную трубу, что в ряде случаев невозможно. К данному типу относятся тройники и крестовины с различными углами подключения.

Врезки

Для устройства подключения в безнапорную канализационную систему можно использовать «врезки». Это приспособление, которое устанавливается в заранее подготовленное отверстие определенного диаметра и не требующее полного разрезания трубы. Большое распространение получили врезки размером 110/50, которые используются для подключения к системе 110 мм сточной трубы диаметром 50 мм. Приспособление не требует дополнительной гидроизоляции, т.к. имеет резиновый уплотнитель, который при правильной установке надежно герметизирует соединение.

Врезка 110/50 с ключом

В комплекте с заводской «врезкой» из ПВХ, должен идти ключ, который используется для затяжки детали во время установки. Без такого ключа правильно установить «врезку» не получится.

Седелки

Приспособление работает по принципу хомута, устанавливается поверх основной трубы и зажимается при помощи болтового соединения.

Врезка типа седелка

Может использоваться как для ПВХ, так и для металлических систем. Для установки не требуется делать разрез основной трубы, достаточно подготовить отверстие, диаметр которого равен диаметру подключаемого трубопровода.

Муфты соединительные

Фитинг такого типа предназначен для соединения основной трубы с врезаемым тройником или крестовиной. Используется преимущественно для систем, в которых нет возможности раздвинуть основную трубу в месте разреза. Соединительные муфты производятся двух типов, компенсационные и надвижные. В зависимости от ситуации удобно использовать оба варианта. Дополнительной гидроизоляции не требуют, т.к. имеют стандартное круговое уплотнение.

Муфта соединительная надвижная

Врезка в горизонтальную систему 110/50

Данный тип врезки можно изготовить несколькими способами. В зависимости от ситуации можно использовать любой из ниже описанных вариантов, т.к. они все проверены на практике и гарантировано рабочие.

При помощи заводской врезки

Подключить слив диаметром 50 мм в трубу 110 мм удобно при помощи заводской «врезки»110/50. Для этого, согласно инструкции производителя, в месте подключения потребуется просверлить отверстие диаметром 57 мм. Изготовить отверстие можно при помощи дрели и корончатого сверла. Далее «врезка» устанавливается в посадочное отверстие и затягивается при помощи ключа, поставляемого в комплекте с фитингом.

При помощи двойника

Второй вариант, при котором можно обойтись без специального врезного фитинга, это использовать обычный двойник 110/50 под 90 градусов, который предварительно разрезать вдоль.

Правильный разрез фитинга

Необходимо подготовить отверстие в основном сливе, куда планируется подключать дополнительную трубу. Диаметр отверстия должен быть не менее 50 мм и не более 60. Форма отверстия не должна быть идеально круглой, поэтому при таком способе, для его изготовления можно использовать болгарку. Отрезанная часть фитинга устанавливается на основную трубу внахлест и закрепляется при помощи обычных сантехнических хомутов. В качестве изолятора можно использовать сырую резину или герметик. Данный метод удобен тем, что не требует полного разрезания основной трубы.

При помощи разветвителя и соединительного фитинга

В том случае, когда необходимо врезать в основной слив равную по диаметру трубу, два предыдущих способа не подходят. Требуется устанавливать разветвитель.

Разветвитель с компенсационным патрубком

Данный метод врезки в пластиковую трубу позволяет смонтировать разветвитель в частично находящийся под землей трубопровод. Диаметр подключаемых выходов разветвителя должен быть равен диаметру основной трубы, это требование должно выполняться и для соединительного фитинга.

Все что нужно сделать, это вырезать из основной трубы отрезок суммарно равный длине разветвители и половине длины соединительного фитинга. Далее зачистить кромки, смазать мыльным раствором и установить фитинги. В первую очередь устанавливается соединительный элемент и сдвигается таким образом, чтобы была возможность установить разветвитель. Затем на основную трубу надевается разветвитель и установленный ранее фитинг сдвигается обратно, соединяя все в единую герметичную систему.

Читать еще: Минвата для утепления труб отопления

Основные моменты врезки в вертикальный стояк

Ранее описанные способы подключения в пластиковый трубопровод можно использовать и для вертикальных стояков. Важно понимать, что если трубы слива можно немного раздвинуть, то для врезки разветвителя, не требуется дополнительно устанавливать соединительный фитинг. В жестких трубопроводах соединительный элемент обязателен.

При проведении работы по врезке в вертикальный стояк, необходимо заранее предупредить соседей о проводимом ремонте и попросить по возможности не использовать канализацию. Для страховки после разрезания стояка на его верхнюю часть лучше закрепить ведро, в которые будут сливаться фекалии, в противном случае они могут пролиться на вас.

Врезка в канализационную трубу — способы, нюансы, видеообзор

Врезка в канализационную трубу потребует соответствующий инструмент в зависимости от способа и материала труб. Как врезаться в пластиковую или чугунную трубу рассмотрим подробнее в данной статье!

Нередко возникают ситуации, когда необходимо осуществить врезку в уже действующую канализационную систему трубы для организации слива от нового бытового прибора. Естественно, можно просто обойтись тройником. Однако указанный подход можно реализовать лишь в том случае, когда проводится врезка в чугунную канализационную трубу 110. В системе, сооруженной из ПВХ труб, одним тройником не обойтись.

Технология врезки
Врезка с использованием тройника
Врезка в ПВХ трубы
Врезка в металлическую трубу
Приспособления для врезки и как их использовать
Способы врезки отвода от бытовой техники
Видеообзор:

Технология врезки

Для решения возникшей проблемы существуют несколько вариантов работы.

Врезка с использованием тройника

Как было отмечено ранее, этот вариант в 90 процентах случаев используется в ситуации, когда тройник монтируется на трубу из металла. Всё дело в том, что для укрепления места соединения двух деталей придётся использовать сварку. А на первоначальном этапе работы необходимо распилить трубу и обрезать кусочек, который по своим параметрам будет максимально точно напоминать тройник, используемый для установки. Стоит учитывать, что тройник в рассматриваемом способе врезки будет насаживаться в виде муфты на отрезок трубы.

Когда работу необходимо провести с системой, изготовленной с использованием ПВХ труб. Следует одну трубу заменить несколькими короткими отрезками, между которыми будет помещен кусок трубы, оснащённый патрубком. Именно в эту деталь и будет подключаться дополнительное оборудование. Проблемой в таком монтаже выступает соединение с помощью раструбов, которые предназначаются для вставки трубы.

Врезка в ПВХ трубы

Проводиться врезка в канализацию, при монтаже которой применялись трубы из пластика, может и своими силами. Для работы, которая решит проблему, как врезаться в пластиковую канализационную трубу, потребуется:

Провести подготовку кусочка трубы вместе с патрубком нужного диаметра.
Подготовить заготовку. Этот этап работы подразумевает оставление части детали и патрубка, отходящего от неё. Расстояние рассчитывается так, дабы место врезки в основную деталь стало надёжно перекрыто.
В трубе просверливается отверстие, с диаметром идентичным ширине патрубка.
На внутреннюю сторону фланца наносится герметик. Также промазывается и наружная сторона детали возле дырки.
Фланец накладывается на трубу и плотно притягивается по краям хомутами. Крепление следует стягивать постепенно до момента, пока из-под фланца не начнёт сочиться герметик. Излишки смазки следует убрать.

Если врезка в канализационную трубу проводится в местах с небольшим напором жидкости, тогда в использование хомутов нет необходимости. Здесь достаточно соединить фланец с трубой обычной изолентой.

Врезка в металлическую трубу

Если необходима врезка в стояк канализации из металлических деталей лучше всего воспользоваться готовым тройником, имеющим несколько больший диаметр, нежели труба. От тройника необходимо предварительно отделить часть без патрубка.

Однако нередки ситуации, когда подготовить фланец приходится собственными силами. Для этого необходимо приобрести трубу, значение внутренней окружности которой будет совпадать с значением внешнего параметра окружности трубы присоединения. Далее деталь продольно разрезается, в ней просверливается отверстие и приваривается патрубок. Чтобы полностью дать ответ на проблему, как врезаться в чугунную канализационную трубу, остаётся лишь приварить подготовленный фланец к трубе. Если сварочный аппарат под рукой отсутствует, тогда следует воспользоваться любой герметичной смесью и хомутами.

Стоит помнить, что перед началом врезки необходимо удостовериться в отсутствии давления жидкости в ней.

Приспособления для врезки и как их использовать

Ситуация, когда нужно осуществить подключение уже к функционирующей канализации, может возникнуть в любой момент. Покупка новой посудомойки или стиралки, установка умывальника или крана, подключение трубы отопления — все вышеперечисленное является причиной для врезки в систему канализации.

Современный рынок готов предложить потребителю широкий ассортимент разнообразных переходников, являющихся идеальным вариантом решения для каждой конкретной ситуации. Выполнить подключение с их помощью не составит проблем. В настоящее время существует два наиболее распространенных способа врезки:

Использование адаптера. Такой вариант применяется, когда проводится врезка в канализационную трубу 110 или 100 миллиметров. Кстати, когда осуществляется врезка в канализацию 110, размер адаптера будет составлять 50 миллиметров.
Применение пластиковых штуцеров. Этот вариант используется при монтаже к трубе с диаметром от 32 до 40 миллиметров.

Для выполнения качественной работы с адаптером стоит соблюдать следующий перечень простых действий:

Полностью ограничить доступ воды.
Присоединить коронку на дрель и электроинструментом сделать отверстие нужного размера в трубе.
Если применяется адаптер с болтами, тогда деталь надевается на трубу, а болты затягиваются.
При монтаже без элементов крепежа, поверхность предварительно обезжиривается, прикладывается врезка и затягивается гайка.
Чтобы не образовалось протечек, стоит дополнительно промазать место соединения герметиком.

Качество проведённой врезки в систему канализации позволит владельцу жилища избежать ремонта всей системы и без лишних проблем подсоединить новый сантехнический или бытовой прибор.

Способы врезки отвода от бытовой техники

Именно эта проблема, зачастую, становится причиной врезки канализационной. При этом возникает она не только в домах старой планировки, но и в новых квартирах, спроектированных с учетом современных условий эксплуатации. Именно в таких домах труба в ванной комнате, где и устанавливается стиралка, бетонируется в стену. Вот и получается, что легче сделать врезку, чем заниматься монтажом нового сифона сов семи вытекающими последствиями.

Для работы потребуются следующие инструменты:

Металлическая полоса, дрель и сверло с большим диаметром.
Хомут, предназначающийся для крепления отвода.
ФУМ лента.

Работа проводится в следующей последовательности:

На отвод надевается хомут, предназначающийся для крепления металлических полосок. Для фиксации хомута на стене следует просверлить в нем дырки.
Так как проводится врезка в напорную канализацию, необходимо пропустить воду. Такое действие позволит избежать появления зловонного аромата.
В трубе просверливается отверстие. Если отыскать сверло подходящего диаметра не получилось, тогда для дальнейшей работы потребуется острый нож или напильник. С их помощью можно расширить отверстие. Важно понимать, что дырка должна оставаться круглой формы, а ее диаметр может быть лишь на два миллиметра меньше идентичного параметра в отводе.
Отвод обматывается ФУМ лентой и вставляется в отверстие. Не нужно пытаться экономить на ленте и при необходимости лучше домотать ее полностью для надежной фиксации.
На стене размечаются места крепления металлических лент, в которых просверливают отверстия и вкручиваются дюбеля. Крепёж закручивается с максимальной плотностью, чтобы плотно и надежно закрепить хомут на отводе.

Последним этапом идёт промазка краев соединения при помощи герметика. Как только смазка застынет, в месте стыка образуется дополнительный соединительный слой.

Видеообзор:

Руководство как правильно сделать врезку в канализационную трубу: обзор методов, работа с разными материалами, порядок действий

Правильная врезка в канализацию, или подключение дополнительного трубопровода — это несложный вид сантехнических мероприятий, вполне доступный даже непрофессионалу, но только при строгом соблюдении некоторых условий.

Штраф за незаконную врезку достаточно большой, поэтому врезка в канализационную трубу с целью утилизации сточных вод должна осуществляться в соответствии с установленными правилами, при наличии всех разрешений.

Зачем нужно делать врезку: причины

На стадии строительства частного домовладения приходится сталкиваться со многими вопросами, которые касаются проектирования, а также последующего монтажа необходимых коммуникаций.

При отсутствии возможности выводить сточные воды в центральную канализационную сеть и в некоторых других случаях потребуется решить проблему монтажа автономной канализации, но многие домовладельцы предпочитают использовать уже существующую водоотводную систему.

Именно такой способ отведения стоков является на сегодняшний день самым удобным для тех, кто проживает не только в квартире, но и загородом.

Документальная база: как сделать врезку в центральную канализацию без юридических последствий

При врезке в централизованную поселковую или городскую сеть водоотведения потребуется получить специальное разрешение, которое запрашивается в организации, на чьём балансе числится магистраль.

Проблемы не возникают, если в непосредственной близости к системе подключения есть перепадный колодец, а врезка осуществляется выше уже существующего уровня.

Читать еще: Труба пластиковая гофрированная для канавы

Самотёчная система для пользователя обходится дешевле, но её обустройство может быть невозможно в следующих случаях:

переливной колодец располагается выше, чем нижнее колено стояка выхода из домовладения;
на участке присутствуют инженерные коммуникации, обходимые исключительно сверху;
ландшафт участка и прилегающей территории непригоден для создания нужного уклона трубопроводной системы;
в подвальном помещении установлены сантехнические приборы, стоки от которых нуждаются в удалении при помощи напорного насосного оборудования.

К заявлению на разрешение требуется приложить пакет документов:

общее количество и состав сточных вод;
план с указанием проездов, всех горизонталей и подземных сооружений (масштаб 1:500);
рабочие чертежи всех основных узлов;
профили местности и пояснительная записка.

Если трубопроводная сеть будет прокладываться по участкам с расположенными любыми коммуникациями других организаций, включая теплотрассы и электрические сети, а также если предполагается проведение водоотводной системы под проезжей частью, то потребуется получение дополнительных разрешений.

Особенности получения необходимой разрешительной документации включают в себя несколько основных этапов:

заказ у эксперта-геодезиста подробного плана всего участка с домовладением и схематическим изображением планируемой канализационной сети;
создание проектировщиками на основании данных технических условий и информации разработанного плана «проекта подключения домовладения к канализационной сети»;
проведение всего объёма разрешённых работ в соответствии с полученной документацией;
получение акта приёмки и опрессовки готовой линии с подписью представителя организации, проводящей осмотр и испытание водоотводной системы.

Обслуживающим канализационную сеть предприятием принимается исполненный проект и заключается договор на приём сточных вод.

Инструменты и материалы для работы: подготовка

На подготовительном этапе необходимо определиться с типовыми особенностями проходящей рядом с домовладением канализационной системы.

В зависимости от типа водоотводной сети различается пара возможных вариантов подключения. Раздельный способ применяется при подключении бытовой канализации и ливневой сточной системы от частного домовладения.

В этом случае обустраивается две линии.

При смешанном способе осуществляется подводка одной общей трубы, которая и врезается в канализационную систему.

Следует помнить, что ввод сточной системы, посредством которого соединяется внутридомовая система с централизованной линией, финансируется застройщиком, поэтому стоимость такого подключения может быть весьма ощутимой. Набор инструментов и материалов зависит от способа подсоединения и типовых особенностей канализационной сети.

Перед врезкой осуществляется копка траншеи достаточной ширины и оптимальной глубины, которая зависит от уровня промерзания грунта.

Наружная труба должна иметь больший диаметр, по сравнению с внутренним трубопроводом. Трубы следует укладывать на песчаную подушку в траншею раструбом вниз от уклона.

Гладкие края одной детали и раструбную часть второй нужно тщательно очистить от загрязнений.

Кольцевой элемент в раструбе и гладкие края смазываются специальным силиконовым составом, благодаря чему удаётся вставить один элемент в другой до упора.

Методы врезки

Подключить дополнительную трубопроводную систему к уже существующей водоотводной трубе можно несколькими методами, а выбор оптимального способа зависит в каждом конкретном случае от многих параметров, включая диаметр, расположение и материал трубы.

С седёлкой

Самым простым и оперативным способом врезки в пластиковую канализационную трубу является использование седёлки. Вариант такого компрессионного фитинга имеет конструкцию хомута или стандартной сантехнической накладки.

Седёлка монтируется сваркой или при помощи затяжки. В любом случае сначала определяется место врезки и в трубе просверливается отверстие, которое соответствует диаметру отвода седёлки.

Затем поочерёдно надеваются на канализационную трубу верхняя и нижняя половинки седёлки, для соединения которых применяется сварочный аппарат или специальные боковые крепления. Все соединения обрабатываются при помощи силиконового герметика.

С адаптером

Фитинг в виде адаптера целесообразно использовать при отсутствии возможности разрезать или разобрать канализационный трубопровод.

Это простое сантехническое устройство имеет внешний вид колпака, который снабжён отводами для подсоединения трубы.

Адаптер используется для подключения трубных элементов, сечение которых в два раза меньше, чем диаметр главного трубопровода канализации.

В месте монтажа очищается и тщательно высушивается рабочая поверхность трубы, после чего корончатым сверлом просверливается отверстие.

Подготовленный фитинг обрабатывается герметиком, а затем при помощи хомутов фиксируется. В патрубок вставляется манжета-переходник и подсоединяется обработанный герметиком адаптер.

С тройником

Стандартный сантехнический тройник с угловым подключением целесообразно использовать, если в отводящую сеть предполагается врезка трубы, точно соответствующей диаметру главного канализационного стояка.

Сначала максимально точно определяется высота тройника, а затем вырезается соответствующий кусок канализационной трубы.

Внутренняя поверхность трубопровода очищается при помощи напильника и обрабатывается герметиком. На усечённую часть канализационной трубы нужно надеть широкую часть компенсирующего патрубка, после чего монтируется сам тройник.

Все места соединения обрабатываются греметиком, а на тройник одевается заглушка.

Как врезаться в канализационную трубу 110 мм

При монтаже новых или дополнительных сантехнических устройств осуществляется врезка в канализационные трубы 110 мм, а отведение стоков потребует создания ещё одного выхода.

Подсоединение обеспечивается стандартным тройником или адаптером.

Формировать отверстие в трубе 110 мм необходимо деталями диаметром 50 мм. Работа с пластиковыми элементами позволяет использовать недорогие коронки, а проделать нужное отверстие в стальных трубах можно при помощи биметаллической коронки.

В чугунном стояке отверстие проделывается сверлом по металлу или газовым ножом.

Врезка в вертикальную трубу

Методика выполнения врезки в вертикальный стояк предполагает установку компенсатора и тройника. На первом этапе следует освободить стояк от креплений в стенах, что обеспечит ему свободное смещение в сторону.

Часть стояка по размеру компенсатора вырезается при помощи болгарки или ножовки, после чего края зачищаются наждачной бумагой или напильником. Нижний и верхний раструбы стояка очень тщательно обрабатываются смазкой, а на нижнюю часть одевается стандартная переходная муфта для тройника.

На верхний торец монтируется компенсатор, после чего на муфту устанавливается тройник, смазанный силиконом. На заключительном этапе монтажа компенсатор опускается вниз до упора, а стояк фиксируется хомутами к стенам.

Как сделать врезку в горизонтальную трубу

Для горизонтального подключения к канализационному стояку применяется, как правило, сантехническая муфта скольжения, а также стандартный компенсатор с боковым патрубком, расположенным на 45 о .

На начальном этапе вырезается по разметке трубная часть, после чего для удобства соединения места монтажа покрываются мыльным раствором или смазкой.

Затем выполняется врезка с объединением в единую конструкцию всех выбранных фасонных элементов.

Сложности врезки в трубу из чугуна

Врезка в чугунный трубопровод выполняется несколькими способами, но имеет некоторые существенные отличия от подсоединения к современным и очень лёгким в монтажных работах пластиковым трубам:

если на чугунной трубе присутствует раструб, то необходимо воспользоваться резиновым переходником на пластик;
раструбная часть чугунной трубы обязательно тщательно очищается перед врезкой от грязи и отложений;
монтировать второстепенные ответвления можно при помощи специальных переходных устройств и сантехнических приспособлений в виде хомутов с резьбовым и фланцевым подключениями, а также адаптеров;
оптимальный вариант — врезные не деформирующие трубу хомуты, изготовленные из ковкого чугуна с порошковым антикоррозийным покрытием;
необходимый фрагмент стояка можно вырезать при помощи болгарки, «турбинкой» со специальным камнем для работ по металлу.

Врезка в чугунный канализационный трубопровод может производиться посредством фланца, изготовленного своими руками.

С этой целью рекомендуется использовать кусок металлической трубы, внутренний диаметр которой совпадает по размерам с внешним диаметром чугунной водоотводной системы. Заготовку следует разрезать вдоль и просверлить отверстия.

Готовый самодельный патрубок (фланец) фиксируется на чугунном основании при помощи электросварки.

Как сделать врезку не удаляя часть трубы?

Если нет необходимости удалять часть трубопровода, то для подсоединения рекомендуется использовать разборной хомут, конструкция которого включает глухую половинку и вторую часть с патрубком, к которому монтируется канализационная труба.

После того, как будет перекрыта система водоотведения, в трубе просверливается отверстие, а затем фиксируется хомут с патрубком.

Затягивание может производиться винтовым соединением. Внутрь фитинга вставляется специальный резиновый уплотнитель и монтируется отводящий патрубок.

Как нельзя делать и способы исправления ошибок

При отсутствии должного опыта или знаний, в процессе врезки или подключения к водоотводной системе может быть допущен целый ряд ошибок:

применение сантехнических тройников неправильного диаметра, не имеющих горловины или уплотнительных колец;
использование компенсирующего патрубка, размеры которого отличаются от трубы, к которой осуществляется врезка;
недостаточная герметизация всех участков выполненных соединений.

Немаловажное значение имеет соблюдение правил выбора фасонных изделий и их грамотное расположение на участках врезки.

Также следует помнить, что если стыковка водоотводных труб произведена в полу, то разгерметизация стыков потребует выполнения сложных демонтажных работ.

Основные причины врезки в канализационную систему представлены не только необходимостью выполнить подсоединение новых сантехнических приборов или их перенос на новое место при перепланировке, но также подключением дома центральной канализационной системе.

Во всех случаях монтажные работы должны осуществляться по правилам и в соответствии с разрешением, с соблюдением установленных нормативов и требований.

голоса

Рейтинг статьи
