Термостат для паяльника полипропиленовых труб

Ремонт паяльника для полипропиленовых труб
своими руками

Паяльник (аппарат) для сварки полипропиленовых труб (АСПТ) – это электрический инструмент, предназначен для сварки (сплавления) водопроводных и труб отопления сделанных из полипропилена. Герметичность соединения труб обеспечивается путем оплавления соприкасающихся поверхностей, вставление трубы с меньшим диаметром в трубу большего диаметра с последующим остыванием.

Промышленное изготовление полипропиленовых труб началось в 1958 году в США и Италии. С тех пор трубы постоянно совершенствуются и благодаря высоким техническим характеристикам, по сравнению с железными трубами, завоевали весь мир. Простота соединения и отсутствие необходимости применения открытого огня при монтаже сделала работу безопасной. Для герметичного соединения используется специальный электрический аппарат, о ремонте которого и пойдет речь.

Электрическая схема и устройство АСПТ

Электрическая схема паяльника для труб мало чем отличается от схемы домашнего утюга. Точно так же в подошве размещена нагревательная спираль (ТЭН), нагревом которой управляет терморегулятор. Отличие только заключается в наличии двух ТЭНов, применением более точного терморегулятора и наличие выключателей нагревателей. Выключатели позволяют управлять мощностью нагрева.

С электрической вилки С6 по сетевому проводу питающее напряжение переменного тока 220 В подается через терморегулятор Tt° и выключатели S1, S2 на ТЭНы Н1, Н2. Неоновые лампочки L1 и L2, подключенные через токоограничивающие резисторы R1 и R2 параллельно ТЭНам индицируют когда на них подается питающее напряжение.

Терморегулятор St обеспечивает поддержание заданной температуры. Датчиком температуры в терморегуляторе служит заполненная газом капиллярная трубка ТЕ с расширением на конце, установленным внутри подошвы в высверленном для него круглом отверстии. При нагревании газ расширяется, давит на мембрану, она выгибается и через толкатель размыкает контакты, через которые питающее напряжение подается на ТЭНы.

Расстояние между контактами и мембраной можно изменять вращением винта, на который насажена выведенная наружу корпуса ручка и таким способом, регулировать температуру нагрева башмака. Градуировка на ручке относительная, так как температура нагрева насадок зависит от их размера, окружающей температуры и диаметра свариваемых труб. При сварке полипропиленовых труб степень нагрева башмака подбирается экспериментально.

Благодаря простоте схемы ремонт аппарата для сварки труб не представляет трудностей и в случае отсутствия нагрева подошвы достаточно прозвонить мультиметром целостность проводов, ТЭНов и выключателей с терморегулятором.

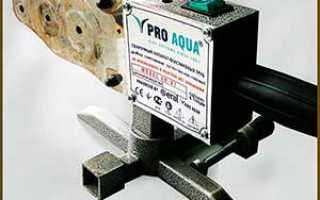

Пример ремонта паяльника для труб модели PRO AQUA TR-01

Попал мне в ремонт аппарат для сварки пластиковых труб с жалобой, что вдруг внезапно снизилась мощность нагрева, и стало невозможно сваривать трубы большого диаметра. Их поверхности не оплавлялись. Неисправность проявилась после пяти лет регулярной эксплуатации аппарата для ремонта и прокладки труб на промышленном предприятии.

Проверка показала, что оба индикатора светились и подошва нагревалась. По технических характеристикам было видно, что в паяльнике установлено два ТЭНа. Один мощностью 650 Вт, а второй – 850 Вт. Сопоставив жалобу, и электрическую схему паяльника решил, что вероятнее всего перегорел один из ТЭНов или обгорела клемма подачи на него питания.

Крышка с табличкой была закреплена на корпусе паяльника заклепками, пришлось их высверлить. Внешний осмотр показал, что все накидные клеммы были надежно зафиксированы на лепестках контактов, потемнений не наблюдалось. Мультиметром были проверены ТЭНы, они оказались исправными, их сопротивление составляло 74 Ом и 57 Ом.

Проверка терморегулятора

Проверка показала, что все контакты выключателей и ТЭНов были в порядке, следовательно, слабый нагрев паяльника был обусловлен неисправностью терморегулятора. При вращении ручки установки температуры в районе 40°С прослушивался четкий щелчок, свидетельствующий, что контактная группа находится в исправном состоянии.

Конструкция терморегулятора позволила вскрыть его корпус без снятия с паяльника. Для этого было достаточно с помощью пинцета повернуть на несколько градусов два лепестка.

После снятия крышки было откручено два винта, которые удерживали пластину с капиллярной трубкой. Осмотр мембраны капилляра не выявил изменений конструкции. Стоит отметить, что если бы была утечка газа из капилляра, то ТЭНы нагревались бы постоянно, из-за чего происходил перегрев паяльника.

Измерение сопротивления контактов терморегулятора и осмотр тоже не выявил неисправности. Проверка показала, что терморегулятор исправен и следует неисправность искать в другом месте электрической схемы. Сборка производится в обратном порядке.

Проверка и ремонт сетевого шнура

Зачастую неисправность переносных электроприборов заключается в перетирании проводов сетевого шнура в месте выхода из корпуса прибора. Но сообщение о том, что температура нагрева не достигает необходимой и неисправность произошла внезапно, а прозвонка мультиметром проводов сетевого шнура показала их исправность, сбила меня с толку.

Убедившись, что все остальные детали схемы исправны, пришлось вернуться к проверке сетевого шнура. Для этого паяльник был подключен к электросети и включен. Далее с небольшим усилием шнур изгибался и вытягивался. Обрыв сразу проявился, индикаторы подачи питающего напряжения на ТЭНы в такт с изгибами замигали. Стало очевидно, что провода шнура в месте выхода из ручки перетерлись.

Попытка втянуть шнур внутрь корпуса паяльника не увенчались успехом, поэтому провода были перерезаны в месте выхода из стенки корпуса.

Далее шнур был отделен по кругу от резиновой ручки паяльника труб, так как он довольно плотно был обжат и со временем прикипел к резине.

Для того, чтобы не воздействовать на участок шнура, который будет еще использоваться ухватился за шнур в месте предполагаемого обрыва плоскогубцами и, проворачивая их, вытащил шнур из ручки.

После освобождения шнура разрезал внешнюю изоляцию места изгиба, и по очереди ухватившись рукой, потянул за каждый из проводов. Провод в изоляции коричневого цвета практически без усилия сразу порвался. Желто-зеленый – это заземляющий проводник.

Изношенный кусок шнура был отрезан, но попытка вставить его в ручку не увенчалась успехом. При изучении оказалось, что внутри алюминиевой трубки, на которую была одета резиновая ручка, имелся выступ величиной с пару миллиметров.

Шнур в него упирался и не хотел продвигаться. С помощью круглого напильника выступ был сточен и шнур с трудом, но проделся. Для упрощения продевания шнура можно смазать его мыльным раствором или силиконом.

Чтобы шнур надежно зафиксировать в корпусе паяльника для труб, на него было навито несколько витков изоляционной ленты. С концов проводов была снята изоляция, и они были залужены припоем.

Изоляция была снята и с проводов, обрезанных в схеме. Концы тоже залужены. Теперь осталось только приложить провода в изоляции одинаковых цветов друг к другу и прогреть паяльником.

Сразу после пайки, пока провода еще не остыли, на них натягивалась изоляционная трубка. Надетая на разогретое соединение она после остывания будет крепко держаться. Теперь осталось только установить крышку и провести испытания.

Насадок и пластмассовых труб у меня в мастерской не было, поэтому работа паяльника была проверена с помощью измерителя температуры. При установке ручки в положение 250°С через небольшой промежуток времени после включения паяльника на полную мощность температура подошвы составила 344°С, что говорило о достаточном нагреве.

Как мне сообщили сантехники, проверка прибора в реальных условиях эксплуатации при сварке водопроводных полипропиленовых труб большого диаметра показала отличную работу паяльника для сварки труб.

Знакомство с паяльником для сварки труб модели PRO AQUA TR-01 оставило приятное впечатление. Несмотря на многолетнюю работу в сложных климатических условиях, паяльник находился в хорошем состоянии. Терморегулятор и выключатели были стандартными, следовательно, в дальнейшем, при самостоятельном ремонте не возникнут проблем при поиске их для замены.

Паяльник для ПП труб, особенности выбора и работы – опыт участников FORUMHOUSE

В отличие от городских квартир, в загородном доме организация систем отопления и водоснабжения – первоочередная задача, встающая перед владельцами. Существует несколько технологий прокладки внутридомовых коммуникаций для раздачи воды или теплоносителя в системе отопления. Из них наиболее бюджетной и посильной для начинающих является пайка полипропиленовых труб. При указанной технологии построение коммуникаций производится посредством нагрева сварочным аппаратом составных элементов (труб, уголков, муфт и пр.) с последующим их контактом друг с другом. С появлением этой технологии многие домовладельцы стали выбирать самостоятельный монтаж и предпочитают обходиться без найма специалистов. Но без чего не обойтись, так это без сварочного оборудования, о котором и пойдет речь в статье. Воспользуемся коллективным опытом участников портала, чтобы выбрать паяльник для полипропиленовых труб (сварочный аппарат для полипропилена), а также узнаем о тонкостях его применения.

Характеристики инструмента

Официально этот инструмент называется сварочный аппарат для полипропилетновых труб, но в народе переименован в паяльник, так как это его принцип работы – нагрев элементов посредством электрического тэна до температуры плавления, при которой получается монолитное соединение без ухудшения свойств материала. Конструкция всех паяльников для полипропиленовых труб одинакова:

• корпус с рукояткой,
• нагревательная платформа,
• подставка,
• насадки разных диаметров.

Количество насадок, следовательно, и труб, которые можно обрабатывать одновременно, зависит от формы платформы. Они бывают двух типов: стержневые и мечевидные.

Форма платформы инструмента

Независимо от конфигурации платформы, паяльник для полипропиленовых труб оснащается механическими или электронными регуляторами, позволяющими настроить температурный режим. Оптимальная температура нагрева насадки – 260⁰С, при отклонении в любую сторону больше 5⁰С либо получится недостаточно прочный шов, либо начнется деструкция полипропилена. В некоторых моделях, кроме цветовой индикации, оповещающей о готовности прибора к работе, есть и звуковая, сообщающая об окончании операций.

Мощность паяльников для труб начинается от 680 Вт и достигает 2000 Вт, чем больше диаметр труб, тем сильнее должен быть агрегат. Для большинства операций по пайке водопроводных, отопительных, канализационных или поливочных систем достаточно показателей в 800-1200 Вт, что и подтверждают наши умельцы.

Мощность влияет на обеспечение температуры в 260⁰С, +/- 5⁰С для фитингов разного диаметра. Вообще 1,5-2 кВт избыточно, нужна такая мощность для больших диаметров. Для диаметров 16-63 мм достаточно модели от 680 Вт, для диаметров 16-75мм – модель 850 Вт, модель 1200 Вт – диаметры до 125 мм.

Насадки для паяльника

Комплектация паяльников для труб даже нижнего ценового сегмента включает насадки, обычно в количестве трех штук под самые «ходовые» диаметры труб – 20, 25, 32 мм. Если речь о моделях, которые продаются по более высокой цене, то в комплекте будут насадки, начиная с 16 мм и по 63 мм, как вариант – купить набор насадок отдельно, но фирменные доборы могут стоить, как сам бюджетный паяльник.

Изначально насадки делают из сплавов меди и алюминия, потом покрываются антипригарным тефлоновым слоем. Чем толще этот слой, тем дольше прослужит насадка, так как по мере истирания покрытия на формы начинает налипать пластик, появляется характерный «аромат», и возникают сложности при снятии деталей. Износ насадок происходит не только при усиленной эксплуатации или из-за исходно неважного качества, но и при небрежном обращении с инструментом.

Параметры выбора инструмента

Не у всех есть возможность платить солидную сумму за брендовый профессиональный инструмент, когда планируется только личное пользование, даже с учетом всех его положительных характеристик. И бюджетная модель не самого маститого производителя отработает на всех системах в доме и будет сваривать все должным образом. Поэтому большие, но по пять, или маленькие, но по три, каждый решает для себя, а мы рассмотрим, на что обратить внимание как при выборе, так и в процессе работы.

На градацию регулятора

Термостатической регулировки с точностью 10⁰С может быть недостаточно, так как при 270⁰С начинается уже термическая деградация ПП-Р, поэтому самое главное – температура в 260⁰С на насадке, а не на регуляторе температуры. Данную температуру при работе нужно проверять термометром.

Но если нет возможности переплачивать за модель с более точными настройками, можно схитрить.

Сразу к паяльнику для труб купите электронный тестер с щупом для определения температуры. Каждый раз перед нагревом соединяемых фитингов замеряйте температуру самого паяльника. Когда 260-265⁰С – смело работайте.

Можно использовать измерительные приборы и при выборе инструмента, чтобы знать, чего ждать.

Нужно проверять сразу – в магазин идти с пирометром, когда рассматриваешь непонятные дешевые аппараты. По моему опыту, подобный инструмент не соответствует заявленным характеристикам. Насадки не нагреваются до заданной температуры даже при полной мощности, не совпадают регуляторы и шкала, на некоторых, даже когда стоит регулятор температуры и контрольные лампочки, сам корпус нагревается до 80⁰С, температура на насадках может отличаться на 50⁰С, о равномерном нагреве и речи не идет.

На прочность соединений

Надежность креплений ручек и штативов можно проверить, просто подержав прибор в руке, как и его эргономику, и вес, что тоже немаловажно. На качество пайки труб расшатанная платформа не обязательно влияет, но и необходимость затягивать крепеж через каждые несколько рабочих часов комфорта не добавит.

Еще один участник нашего портала советует комплексный подход к выбору.

Занимаюсь сваркой ПП более пяти лет, по сварочным аппаратам сделал следующие выводы – при выборе нужно учитывать следующие моменты:

• Регулировка мощности тэнов.
• Насадки.
• Геометрия платформы.
• Расположение насадок относительно края платформы.
• Основание.

Умелец обосновывает свои выводы реальными ситуациями.

• Регулировка – посредством специальных настроек проще подобрать оптимальную температуру для фитингов разных производителей, так как при сварке одни могут все еще нагреваться, кода другие уже начинают плавиться. В зимнее время полипропилен нагревается медленнее, и обработка требует больше времени, регулятором можно задать соответствующий режим.
• Насадки – антипригарный слой на насадках дешевых моделей слишком тонкий и после десятка швов появляются остатки, которые необходимо очищать перед следующей операцией.
• Геометрия – кода приходится паять пластиковые трубы нескольких диаметров, удобнее, если на платформе можно зафиксировать сразу две пары насадок друг за другом (от края). Это экономит массу времени.
• Расположение насадок – чтобы осуществлять сварку швов в труднодоступных зонах трубопровода, легче, когда насадка закреплена вровень с краем платформы, выступы в такой ситуации мешают.
• Основание – не самый важный, но значимый параметр, неудобно работать, когда штатив хлипкий.

Новички боятся испортить соединение, неправильно выбрав паяльник, но дело не только в оборудовании.

Обезжиривайте трубу, ставьте метки глубины фломастером (не ленитесь), используйте трубы хорошего качества и нормальные ножницы (чтобы из круга эллипс не делали). И всё будет путём, даже с бюджетным паяльником.

Перед «проверкой боем» стоит потренироваться на расходниках.

Для непрофессионального использования вполне подойдут бюджетные модели. Если паять будете впервые, советую немного потренироваться – соберите десяток муфт с трубой, проследите, чтобы край трубы внутри муфты не заворачивался внутрь, сужая соединение, руку набьете – и в бой.

Какой бы паяльник для труб вы в результате ни выбрали, сам по себе он не гарант безошибочной сборки. Если есть сомнения в правильности схемы или технологии исполнения – вам в раздел инженерных систем. Конкретные модели конкретных брендов для паяльных работ посоветуют или отсоветуют в теме о выборе паяльника для полипропилена. В видео – о типах труб и особенностях их спайки.

Паяльник для полипропиленовых труб: особенности аппарата, правила пользования, терморегулятор для паяльного устройства

Полипропиленовые изделия пользуются большим успехом у потребителей, и связано это с их техническими показателями и легкостью монтажа. Как показала практика, имея паяльник для полипропиленовых труб, даже начинающий сантехник сможет провести в дом водопровод или заменить металлические трубы отопительного контура на пластиковые. Главное, правильно подобрать инструмент и насадки к нему.

Виды приборов

По своей сути аппарат для пайки полипропиленовых труб – это разогревающее устройство, способное раскаляться до температуры +270°С. Его основной функцией является нагрев полипропиленовой трубы и фитинга, сделанного из того же материала до состояния легкого плавления. При этом процессе их стенки плотно спаиваются, а при остывании становятся одним целым, что обеспечивает чрезвычайно надежный вид соединения.

Схема паяльника для полипропиленовых труб крайне проста. В его основе:

• Корпус, закрепленный на устойчивой подставке.
• Внутри прибора находятся нагревательное устройство и электро детали, обеспечивающие ему разогрев.
• Разогревающаяся часть корпуса оснащена специальными отверстиями, на которые крепятся насадки.

Принцип работы данного инструмента для пайки полипропиленовых труб основан на том, что электро детали, разогреваясь, передают свое тепло всей поверхности. Она, в свою очередь нагревает насадки, на которые надеваются отрезок трубы и фитинг. Как правило, нужная температура паяльника для полипропиленовых труб выставляется на термостате. Как только она достигнута, прибор отключается, пока не остынет на 2-4°С, а затем вновь начинается процесс нагревания.

Как подобрать паяльник

Выбор паяльника для полипропиленовых труб напрямую зависит от вида рабочей поверхности. Различают два типа аппаратов:

1. Рабочая поверхность имеет цилиндрическую форму, и насадки просто надеваются на нее, как хомуты. Мастера рекомендуют использовать подобный прибор, когда предстоит спайка в труднодоступных местах, так как насадки для полипропиленовых труб надеваются на самый конец нагревательного элемента.
2. Нагревательная поверхность имеет плоскую форму, напоминающую формой утюг. В ней сделаны отверстия, в которые вставляются насадки.

Решая, как выбрать паяльник для полипропиленовых труб, нужно опираться на вид работы, которую он должен выполнять. Большой разницы в принципе их действия нет, просто следует обращать внимание на мощность прибора, так как именно она указывает, с каким диаметром труб можно данным прибором работать.

Иногда потребители считают, что чем инструмент для пайки полипропиленовых труб мощнее, тем лучше. Она лишней, конечно же, не будет, но зачем переплачивать деньги, если нужен аппарат для соединения труб небольшого диаметра при проводке бытовых коммуникаций. По тепловой мощности различают:

• Паяльник для труб из полипропилена с мощностью в 680 – 700 Вт, подходящий для изделий с диаметром от 16 мм до 63 мм.
• Приборы с показателем 850 Вт годятся для трубопроводов диметром от 16 мм до 75 мм.
• Паяльник с параметрами 1200 Вт работает с трубами диаметром от 125 мм.

Как правило, в бытовых коммуникациях редко используются трубы диаметром выше 50 мм, поэтому вполне можно обойтись приспособлением для пайки полипропиленовых труб с тепловой мощностью 700 Вт.

Если предстоит проводить работы самостоятельно, то в качестве производителей можно выбрать инструменты, сделанные в России или Китае, так как они самые дешевые. Как говорят специалисты, они способны соединить 2-3 трубопровода при прокладке бытовых коммуникаций.

Для больших объемов работы лучше подойдут приборы турецкого производства, которые стоят несколько дороже, но производительность у них выше.

Когда требуется профессиональный паяльник для полипропиленовых труб, то лучше отдать предпочтение продукции из Европы.

Вспомогательные элементы для паяльника

Как правило, к этому инструменту прилагается несколько насадок, но при необходимости, их можно приобрести отдельно.

В набор для пайки полипропиленовых труб входят 3 элемента самого распространенного диаметра – 20 мм, 25 мм и 32 мм. В продаже так же имеются более дорогие комплекты, в которых не только насадки разного диаметра, но и нож для резки полипропиленовых труб, рулетка для измерений и перчатки.

Тефлоновые насадки для полипропиленовых труб на самом деле выполнены из алюминиевого сплава, а более дорогие версии – из меди, и только покрытие у них тефлоновое. Этот слой защищает насадку от прилипания к ней размягченного полипропилена. Чем он толще, то дороже изделие, и тем дольше оно прослужит.

Подбирая насадки, не стоит на них экономить. Если слой тефлона будет слишком тонкий, то она сможет осуществить всего несколько спаек, после чего к ее поверхности будет приставать полипропилен, а трубу и фитинг будет крайне трудно вытаскивать.

Значение термостата

Без этого элемента паяльный аппарат для полипропиленовых труб не смог бы качественно выполнять свою работу. Это связано с тем, что для каждого диаметра трубы и толщины ее стенок есть свое время разогрева прибора. Если его не придерживаться, то либо полипропилен будет расплавлен, либо недостаточно разогрет, чтобы качественно спаяться с фитингом.

Таблица ниже показывает, какое необходимо вводить время в терморегулятор для паяльника полипропиленовых труб:

Это время нагрева для работ при температуре воздуха от +15°С и выше. В том случае, если воздух холоднее, то и параметры нагрева нужно увеличивать на 2-4 секунды. При температуре ниже +5°С работы с полипропиленом вообще запрещены.

Вводя эти параметры в терморегулятор, можно быть уверенным, что спайка будет произведена правильно. Прибор отключится в нужный момент и вновь нагреется при остывании.

Заключение

Нет ничего сложного в том, как пользоваться паяльником для полипропиленовых труб:

• Подготовить трубы, для чего их нужно разрезать специальным ножом, а срезы обезжирить спиртом. Такую же обработку необходимо провести с фитингами, протерев из стенки изнутри спиртовым раствором.
• Закрепить на утюге для пайки полипропиленовых труб насадки нужного диаметра, натянуть на одну из них (она чуть больше) конец полипропиленовой трубы, а на другую – фитинг.
• Включить прибор в сеть и дождаться нагрева до температуры 260°С.
• Выждав указанное в таблице время, труба и фитинг снимаются, крепко спаявшись друг с другом.

Как правило, инструкция для паяльника полипропиленовых труб дает полное пояснение, как им пользоваться, и какие должны соблюдаться меры предосторожности при работе с ним.

Паяльник для полипропиленовых труб: как выбрать подходящую модель? Обзор характеристик и производителей

С появлением на рынке полипропиленовых (ПП) труб и фитингов процесс монтажа водопроводной системы изменился до неузнаваемости.

Все теперь делается элегантнее – не летят во все стороны искры от электросварки и ревущей «болгарки», не скрежещут напильник и ножовка, доводя домочадцев до исступления.

Этот грозный арсенал, требующий немалой сноровки, сменился тихими и мирными инструментами, доступными даже новичку – особыми ножницами да специальным паяльником, именуемым в обиходе «утюгом».

К выбору последнего следует подходить весьма обстоятельно, поскольку именно от его качества и характеристик будет зависеть герметичность и долговечность водопровода. Далее мы расскажем обо всем, что нужно знать желающему купить паяльник для полипропиленовых труб: как выбрать, какой должна быть комплектация и кому из производителей отдать предпочтение.

Конструкция и принцип действия паяльника для ПП-труб

Здесь также имеется резистивный элемент, который все привычно называют ТЭНом, разогревающийся при подключении к источнику электричества и передающий тепло рабочей части.

Последняя имеет вид сменных насадок, каждая из которых предназначена для разогрева трубы или муфты определенного диаметра.

Принцип работы

Детали трубопровода разогреваются по-разному: труба вводится в соответствующую ее диаметру насадку, так чтобы плавлению подвергалась наружная поверхность; муфта – наоборот, надевается, разогреваясь при этом изнутри. Для того чтобы полипропилен не прилипал, насадки имеют специальное покрытие, в большинстве случаев – тефлоновое.

Паяльник для ПП-труб Valtec

Чаще всего в комплекте с паяльником поставляются насадки самых востребованных диаметров – 20, 25, 32 и 40 мм, остальные размеры реализуются отдельно.

Исключение составляют некоторые китайские модели, которые комплектуются насадками до 63 мм включительно – именно этот размер для ручных приборов является предельным.

Способ крепления насадок зависит от формы корпуса паяльника, который может быть цилиндрическим или плоским (еще говорят — мечевидным).

О терморегуляторе

Важнейшим элементом паяльника, действительно делающим его похожим на утюг, является терморегулятор, удерживающий температуру нагрева на определенной отметке, заданной пользователем.

Температурный режим во время пайки полипропилена играет большую роль.

Если трубу перегреть, оплавившийся материал перекроет проходное сечение; при недогреве соединение получится некачественным и будет пропускать воду.

Сегодня большинством производителей принято продавать паяльники для ПП-труб не по отдельности, а в составе небольших наборов, куда могут входить рулетка, ножницы для разрезания ПП-труб, отвертка и пр. Весь комплект обычно упаковывают в удобный кейс с ручкой.

Какой выбрать паяльник для полипропиленовых труб

Перечислим основные моменты, которым следует уделить внимание при покупке прибора:

• режим использования;
• мощность;
• качество покрытия насадок.

Режим использования

Как и любое оборудование, паяльники делятся на бытовые и профессиональные.

У первых средняя стоимость составляет примерно 100 долларов, у вторых – 500.

Высокая цена профессиональных моделей в первую очередь обусловлена повышенным ресурсом, но если вы предполагаете использовать паяльник только для своих нужд, вряд ли вам доведется по достоинству оценить это преимущество.

Выбирайте прибор сообразно объему поставленных задач: для постоянной работы берите профессиональный, для эпизодического применения – бытовой.

Существуют, также, и очень дешевые модели, которые в обиходе называют одноразовыми. Такого паяльника хватит буквально на несколько ремонтов, но зато стоит он сущие копейки.

Если вы отдали предпочтение системе водоснабжения из ПП-труб, то для их монтажа нужно уметь паять трубы. Пайка полипропиленовых труб своими руками: правила, технология пайки. Разбор частых ошибок при работе.

Для чего используются пресс-клещи для металлопластиковых труб, читайте тут.

Мощность

Подбирать мощность следует с учетом диаметра труб, с которыми вы планируете работать. Особых сложностей тут нет – у каждого прибора есть инструкция, где перечислены диаметры труб, для пайки которых он предназначен.

Для больших диаметров – от 100 мм – понадобится мощность в пределах 1,5 – 2 кВт. Для монтажа труб меньшего диаметра покупать такое мощное устройство нецелесообразно – достаточно будет мощности в 700 – 800 Вт.

Качество покрытия насадок и наличие их в продаже

Как уже говорилось, насадки снабжены специальным покрытием, предотвращающим прилипание полимера к разогретой поверхности.

Такое явление было бы весьма нежелательным, так как оно сопровождается деформацией стенки детали и разрыхлением ее структуры, что в конечном итоге крайне отрицательно сказывается на качестве (герметичности) соединения.

Любое покрытие со временем истирается, так что насадку рано или поздно приходится менять.

Наиболее долговечным является металлизированный тефлон, который даже при интенсивном использовании добросовестно служит около 2-х лет. Чтобы в будущем не иметь проблем с поиском насадок для своего паяльника, уточните у продавца, постоянно ли они имеются в продаже. Вы будете застрахованы от неожиданностей, если сделаете выбор в пользу какой-нибудь популярной модели.

Насадки для таких приборов даже после снятия их с производства еще долго будут выпускаться производителями, в то время как владельцы редких экземпляров могут со временем остаться без комплектующих.

Прочие нюансы

Некоторые мелочи могут сделать работу с паяльником проще и удобнее. Прежде всего, это индикатор, который просигнализирует пользователю о достижении необходимой температуры. При его отсутствии приходится ориентироваться на щелчки терморегулятора.

Весьма практичными являются паяльники, на которые можно одновременно устанавливать несколько насадок различных диаметров. На обычных моделях насадки приходится менять, что не очень удобно, прежде всего, из-за их высокой температуры.

Паяльник для полипропиленовых труб на подставке

Также следует оценить и конструкцию подставки, на которую укладывается разогретый прибор. Она должна быть достаточно устойчивой, иначе горячий паяльник будет все время падать, что чревато повреждениями напольного покрытия или лежащих рядом пластиковых деталей.

Выбираем производителя

Перед походом в магазин будет не лишним ознакомиться с перечнем достойных доверия компаний, а также моделей, которые в нашей стране оказались наиболее популярными.

Модель МСГ-63FM относится к категории элитного профессионального оборудования, о чем ясно свидетельствует ее цена – 24,5 тыс. руб. Имя «REMS» в названии этого прибора, как и любого другого оборудования, можно расценивать как гарантию высокого качества сборки, надежности и долговечности.

Кроме этого данный паяльник обладает следующими достоинствами:

• Механический терморегулятор имеет высокую точность.
• Материалом нагревательного элемента является алюминиевый сплав, соответствующий утвержденному в Германии стандарту качества DVC.
• Подставка имеет небольшой вес и очень удачную конструкцию, исключающую опрокидывание прибора при неосторожном прикосновении.
• Высокая скорость нагрева.

Мощность паяльника составляет 800 Вт. Устройство рассчитано на работу с трубами диаметром до 63 мм.

Gerat

Модель Gerat Weld 75-100 при вполне доступной стоимости (5,2 тыс. руб.) характеризуется высоким качеством и широкими возможностями.

Благодаря мощности в 1,5 кВт устройство может использоваться для пайки не только обычных, но и крупноразмерных труб диаметром 110 мм. При этом паяльник является компактным и удобным в применении. Конструкция корпуса позволяет одновременно устанавливать два вида насадок.

Brima

Причем за эти деньги покупателю помимо собственно паяльника предоставляются ножницы, рулетка и маркер. Весь набор помещен в удобный металлический чемоданчик.

Одновременно на паяльник от Brima можно установить до трех насадок. При этом отпадает необходимость их замены, что значительно сокращает сроки проведения работ. Прибор рассчитан на пайку 63-миллиметровой трубы.

Энкор

В ассортименте этого производителя имеется паяльник (модель АСП-1500/20-63), который подойдет новичкам.

Невысокая цена – всего 2300 руб. – позволяет без опаски ставить любые эксперименты.

К достоинствам можно отнести расширенный комплект из шести насадок и возможность установки нескольких из них одновременно. Мощность устройства – 720 Вт.

Паяльник не отличается долговечностью, поэтому подходит для эпизодического применения в бытовых условиях.

Prorab

Модель Prorab 6405-К – типичный представитель семейства одноразовых паяльников, о которых рассказывалось выше. Его покупка обойдется всего в 1,8 тыс. руб.

Недостаток ресурса и низкая надежность, обусловленная плохим качеством сборки, компенсируются способностью решать самый широкий круг задач – мощность прибора составляет 2 кВт. Весьма привлекательной является и комплектация паяльника, особенно с учетом предельно доступной стоимости.

Кроме самого нагревателя покупатель получит в наборе:

• набор из шести насадок;
• рулетку;
• ключ-шестигранник;
• отвертку;
• перчатки;
• кейс.

При столь значительной мощности прибор является очень легким, а потому весьма удобным в работе. Кейс, правда, подойдет не всем, поскольку из-за малых размеров поместить в него весь необходимый инструментарий не получится.

Отзывы

Немалую помощь в выборе паяльника могут оказать советы пользователей, на личном опыте успевших оценить достоинства и недостатки той или иной модели. Из обмена мнениями, опубликованных на различных форумах, становится ясно, что наилучшими по соотношению цена/качество отечественные потребители считают паяльники чешского производства.

Им несколько уступают в качестве приборы из Турции, хотя такой вердикт следует выносить с осторожностью: дело в том, что под видом турецких очень часто продаются китайские паяльники. То же самое можно сказать и о российских брендах. А изделия из Поднебесной, как известно, высоким качеством никогда не отличались. Так что не стоит ориентироваться на название торговой марки – отдельно уточняйте происхождение прибора.

Владельцы дешевых паяльников обращают внимание на то, что у насадок таких моделей очень быстро срабатывается тефлоновое покрытие. Но это не единственный недостаток бюджетных моделей. Некачественными могут быть и идущие в комплекте инструменты – ножницы, рулетка и т.д. Описываются случаи, когда они выходили из строя после первого применения покупки.

Большинство опытых специалистов предпочитает именно дешевые «утюги». Такой паяльник окупается на первом же ремонте, а после нескольких объектов его можно без сожаления выбросить.

Полипропиленовые трубы хороши не только своими характеристиками, но и простотой монтажа. Именно поэтому многие отдают предпочтение именно данному виду труб. Монтаж полипропиленовых труб: алгоритм сварки своими руками.

Виды изделий из полипропилена, размерные особенности и инструкцию по монтажу ПП труб смотрите в этой теме.

Видео на тему

Паяльники для пайки полипропиленовых труб – особенности использования

Монтаж полипропиленовых труб, в отличие от металлических, отличается некоторой сложностью. Если при монтировании стального трубопровода могут пригодиться только специальные труборезы (особые ножницы), то при прокладке ПП труб необходимо использовать дополнительные устройства, а именно паяльники для полипропиленовых труб.

Паяльники для полипропиленовых труб применяются в быту и профессиональной деятельности

Виды паяльников

Сварочные паяльники для пайки полипропиленовых труб представлены обычными электрическими нагревателями, внутри них встраивается автоматический регулятор, который контролирует и регулирует температуру пайки. Главная задача паяльников для сварки, которые используются при монтировании трубопровода – поддержание на необходимом уровне температуры нагрева рабочей поверхности, а именно 260 градусов.

Паяльники для полипропиленовых трубопроводов состоят из корпуса и рукоятки. Внутри корпуса размещаются электрические детали, которые обеспечивают стабильную работу. Спереди у аппарата располагается нагреватель, к которому прикрепляются рабочие насадки. В зависимости от диаметра труб изменяются и сами насадки. Вне зависимости от вида, все устройства паяльники для полипропиленовых труб работают по одному и тому же принципу. Сначала элемент нагревает поверхность трубы до температуры, которая выставляется на терморегуляторе, затем выключается. Если не сможете выбрать утюги для пайки полипропиленовых труб, какой лучше других, помните, что показатели для различных работ меняются.

Совет! Выбранный инструмент для пайки полипропиленовых труб никак не сможет улучшить или ухудшить качество работы. Результат зависит от условий сварки и опыта. Покупка того или иного утюга-паяльника чаще всего основывается на личных предпочтениях.

В некоторых моделях паяльников для сварки полипропиленовых труб при остывании не более, чем на 5 градусов, электронная схема или термостат снова включает нагреватель до максимального разогрева. Потребителям доступны приспособления для пайки полипропиленовых труб, которые различаются по типу своего нагревательного элемента, а именно:

• паяльники для труб из полипропилена с нагревателем цилиндрической формы, насадки на нагреватель надеваются как хомут на трубу;
• паяльники с нагревателем, который выглядит как плоская плита. На плите присутствуют отверстия для крепления насадок. Из-за подобного вида паяльники могут также называться «утюгом» для пайки полипропиленовых труб.

В магазинах можно найти приборы отечественного и зарубежного производства. Но важно обращать внимание на качество и стоимость, а не только на страну-изготовителя.

Внешний вид и форма паяльника никак не влияет на качество спайки труб

На что следует обратить внимание при покупке набора для пайки полипропиленовых труб

Покупка того или иного паяльника полипропиленовых труб основывается на трех показателях:

• стоимость прибора для сварки;
• тепловая мощность паяльника;
• форма нагревательного элемента (утюг или цилиндр).

В зависимости от стоимости, выбор паяльников для полипропиленовых труб представлен в трех категориях:

• набор паяльников бюджетного сегмента – китайского и отечественного производства;
• немного выше по стоимости турецкие наборы;
• самые дорогие наборы паяльников — европейских производителей. В особенности популярны немецкие и чешские.

Прежде, чем решить, какие паяльники для полипропиленовых труб лучше, необходимо понять – для кого он приобретается.

Если необходимо собрать полипропиленовый трубопровод у себя дома – стоит обратить внимание на оборудование первого сегмента. Запас прочности деталей таких наборов справится с монтированием двух полных трубопроводных систем вне зависимости от того, цилиндр или утюг используется в качестве нагревательного элемента. Устройство просто в эксплуатации и может после использоваться при частичном монтаже или мелком ремонте (к примеру, сварка участка труб).

Совет! Если пайка трубопровода для вас — это источник дохода, а не разовая необходимость, то необходимо приобрести утюг европейского производства.

Главное отличие китайского оборудования для пайки полипропиленовых труб от чешского состоит не в надежности составляющих, а в его способности поддерживать температуру на изначально заданном уровне. Спустя некоторое время степень погрешности китайских паяльников достигает десяти градусов, из-за чего целостность шва нарушается, что нельзя визуально проверить сразу по окончании сварки.

Домашнему мастеру вполне достаточно будет модели из бюджетного ряда

Начинающему мастеру в начале своей карьеры подойдет использование прибора для пайки полипропиленовых труб от турецких производителей среднего ценового сегмента. Даже через несколько месяцев активного использования амплитуда погрешности составляет всего пару градусов. По себестоимости и итоговому качеству сварки вахтовому работнику намного выгодней купить и использовать два-три турецких паяльника, чем одно устройство немецкого производства.

Сотрудникам фирмы, постоянно занимающихся установкой и ремонтом пропиленового трубопровода, желательно купить дорогой качественный паяльник для сварки труб. Он намного дольше способен работать без отклонений в температуре пайки. Поэтому немецкая продукция признана лучшей для полипропиленовых труб.

Следуя рекомендациям, проще определить, какой выбрать паяльник для полипропиленового трубопровода.

Как выбрать насадку для паяльника

При выборе насадки на паяльник-утюг при работе с полипропиленовыми трубами необходимо обратить внимание на:

• производительность паяльника – чем она ниже, тем меньше берется диаметр для насадки;
• объем работ исполнителя. Для профессионалов не составит труда использовать при работе как 10 миллиметровые насадки, так и 110 миллиметровые. Для монтирования домашнего трубопровода своими силами могут понадобиться только три насадки – на 16 мм, 24 мм и 32 мм;
• конструктивные особенности. Самые качественные насадки изготавливаются с тефлоновым покрытием и из материалов с хорошей проводимостью тепла.

Качественное покрытие насадки обеспечит легкое снятие нагретой детали без ее прилипания и деформации.

Важно! Паяльник с малой мощностью не сможет прогреть крупногабаритную насадку. Перед покупкой необходимо убедиться, что размерный ряд насадки соответствует указанной мощности паяльника.

Даже при монтаже домашнего трубопровода не стоит экономить и приобретать некачественные насадки, так как они могут повреждать трубы при пайке, и вы потеряете часть материалов.

Приобретая дополнительные насадки для паяльника, обращайте внимание на соответствие их размера и мощности прибора

Тепловая мощность и конструктивные особенности сварочного аппарата

Высокие показатели мощности оборудования не являются показателем его качественной пайки. Необходимо определиться – какая мощность при работе будет оптимальной. Для того, чтобы выбрать паяльник с необходимой мощностью, для начала следует ознакомиться с диаметром труб, которые необходимо спаять. Чем выше диаметр трубы, тем выше необходима мощность паяльника. При покупке утюжка для пайки полипропиленовых труб не забывайте про рекомендуемую градацию:

• диаметр труб от 16 до 63 мм – мощность паяльника должна составлять 680Вт;
• диаметр труб от 16 до 75 мм – мощность паяльника должна составлять 850Вт;
• диаметр труб от 125 мм – мощность паяльника не должна быть ниже 1200Вт.

Для монтирования пропиленового трубопровода для отопления в частном доме, при диаметре самих труб в 50мм, вполне достаточно использования сварочного аппарата с мощностью на 700Вт.

Совет! При работе в труднодоступных местах необходимо работать, используя одну насадку, поэтому в таких ситуациях поможет паяльник цилиндрической формы. Такая конструкция позволит приладить насадку на самый край нагревательного элемента.

При выборе прибора не забывайте и про его вес. Так как все работы проводятся далеко не в самых комфортных условиях, паяльник необходимо держать на весу, при этом регулярно снимая и надевая на него различные детали. Руки в таком положении у новичков быстро затекают и возможность обжечься существенно возрастает. Стоит помнить об этом, тогда вопрос: «Как пользоваться паяльниками для полипропиленовых труб?» не будет вас мучить.

Чем больше диаметр труб, тем мощнее должен быть прибор для пайки

Как подготовить полипропиленовые трубы и фитинги к сварочному процессу

Главный и первый этап подготовки как труб, так и фитингов к сварочному процессу – обезжиривание всех поверхностей, которые соприкасаются между собой. Те трубы, которые армируются алюминием, подготавливаются следующим образом. Когда слой алюминия расположен близко к поверхности (сразу под декоративным полипропиленом), армирующий слой удаляется с концов трубы при помощи шейвера, используя зачистной способ. Это необходимо для обеспечения качественного соединения.

Когда армирующий слой расположен в центре стенок полипропиленовых труб, подготовка к пайке проводится специальным инструментом, который позволит срезать торцы трубы вместе с выступающим слоя алюминия. В редких случаях при подготовке полипропиленовых труб используются муфты, которые смогут обеспечить обволакивание кромок трубы при помощи полипропилена, что необходимо для придания герметичности при спайке деталей.

Несколько рекомендаций по спайке полипропиленовых труб

Для начала необходимо подготовить сами полипропиленовые трубы. Паяльники также нуждаются в некоторой подготовке. Для того, чтобы трубы и муфты соединялись без перекосов, на трубы наносятся отметки при помощи простого карандаша. Если фитинг был приварен с неровностями, он срезается. Вся процедура сварки начинается сначала, при помощи новых деталей.

Прежде, чем начинать пайку, нужно провести подготовительные работы

Не знаете, как пользоваться утюгами для полипропиленового трубопровода при вертикальной пайке? Работы необходимо проводить в паре – один рабочий держит трубу в изначально заданном положении, второй проводит сварочные работы. Перед каждой следующей деталью необходимо удалить с рабочей поверхности каждой насадки остатки пропилена.

Совет! При креплении ни в коем случае не нужно вращать детали – это не укрепит их, а наоборот, ослабит сварочный слой.

Сам процесс спайки полипропиленовой трубы и фитинга довольно прост, с ним может справиться каждый начинающий мастер. Следует придерживаться заданной последовательности:

• подготовка трубы к пайке – труба ровно отрезается, зачищается, при необходимости снимается часть алюминиевой фольги;
• затем включается паяльник в сеть и настраивается температура на термостате паяльника;
• на полный разогрев паяльника укажет световой индикатор;
• затем необходимо надеть трубу и пропиленовый фитинг с различных сторон на насадку для пайки;
• через несколько секунд (длительность меняется в зависимости от толщины трубы), детали аккуратно снимаются с насадки инструмента для спайки полипропиленовых труб;
• детали соединяются. Фитинг погружается в трубу до заранее прорисованной отметки.

При выполнении всех рекомендаций вы будете знать не только как выбрать паяльник для полипропиленовых труб, но и получите по окончании спайки качественный шов.
