Сортамент нержавеющих труб круглого сечения

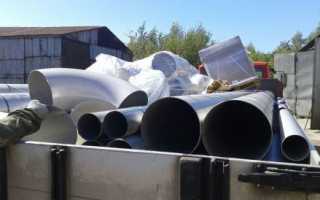

Труба круглая нержавеющая

В настоящее время сортамент нержавеющих труб круглого сечения устанавливается требованиями ГОСТ 9941-81. Производятся изделия в размерах от 8 х 0.8 х 1.0 мм до 102 х 2 х 2,5/3 мм. Используемые марки легированных сталей разнообразны. Например, 08Х18Н10Т — марка, дополнительно легированная титаном. Применяется и 08Х18Н10 – её аналог без титана. Оба материала жаропрочные, стойкие к большинству видов коррозии.

Указывается, что диаметр изделия может находиться в пределах от 5 до 273 мм (наружный диаметр), а толщина стенок может быть от 0.2 мм (тонкостенные), до 22 мм (толстостенные). Длина может быть мерной (от 5 до 7 метров), немерной. Также выпускаются нестандартные изделия под заказ от 50 см до 16 м. длиной. Также производится труба круглая нержавеющая шлифованная c постобработкой поверхности. Главная страница с нержавеющими трубами.

Трубы электросварные нержавеющие круглого сечения для ТЭН

Если вам необходима труба круглая нержавеющая зеркальная, то обратите внимание на изделия из стали 08Х18Н10Т. Они тем и интересны, что хорошо поддаются полировке. При этом, материал чрезвычайно прочный. Качество сварных швов проверяется по стандарту. Оно достаточно высокое, чтобы обеспечивать защиту от утечки любых типов жидкой среды, в т.ч. агрессивной.

Стоимость круглой нержавеющей трубы с НДС

Номенклатура	Вес 1 п.м.	Цена, руб./кг.
08/12Х18Н10Т ГОСТ 9940-81
57х4,0	5,300	365,00		.
60х5,0	6,875	365,00		.
76х4,5	8,044	365,00		.
76х5,0	8,875	365,00		.
89х4,0	8,500	365,00		.
89х5,0	10,500	365,00		.
108х3,0	17,870	365,00		.
133х6,0	28,800	365,00		.
152х8,0	32,950	365,00		.
159х6,0	34,900	365,00		.
168х10,0	39,460	365,00		.
08/12Х18Н10Т ГОСТ 9941-81
15х1,5	0,600	378,00		.
16х1,5	0,700	378,00		.
18х2,0	0,800	378,00		.
20х4,0	1,275	325,00		.
21х4,0	1,000	325,00		.
22х4,0	1,425	325,00		.
25х2,0	1,548	387,00		.
25х2,5	1,604	387,00		.
25х3,0	1,650	387,00		.
25х4,0	1,770	387,00		.
28х3,0	1,875	387,00		.
32х2,0	1,889	335,00		.
32х2,5	1,841	335,00		.
32х4,0	2,800	335,00		.
38х2,0	1,880	335,00		.
38х4,0	3,400	335,00		.
42х3,0	2,925	335,00		.
45х3,0	3,150	335,00		.
45х5,0	5,000	335,00		.
48х4,0	4,400	335,00		.
57х3,0	4,050	365,00		.
57х3,5	4,681	365,00		.
76х3,0	5,475	355,00		.
83х3,0	5,925	355,00		.
85х3,0	6,075	355,00		.

Сортамент электросварных изделий для ТЭН описывается в ГОСТ 11068-81. Выпускается труба нержавейка круглая из стального листа и заготовок методом холодной и горячей деформации, либо газовой/электрической сварки. Так же мы продаем такие изделия как тройник в ППУ изоляции, найти который можно здесь.

При этом могут использоваться различные марки сталей, такие, как:

• 08Х18Н10Т;
• 12Х18Н10Т.

Труба круглая нержавеющая ГОСТ

Для нас огромное значение имеет качество продукции. Мы требуем у поставщиков сертифицирующие документы, а также самостоятельно проводим тесты образцов. Это позволяет убедиться в том, что наши покупатели получат лучшую продукцию. В каталоге представлена труба круглая нержавеющая, сортамент которой обозначен в ГОСТах 9940-81 и 9941-81.

Сферы, в которых применяется труба круглая из нержавеющей стали, многочисленны. Это монтаж современных трубопроводных систем для транспортировки нефти, газа, нефтепродуктов, химических составов и смесей. Благодаря надёжности изделий, их активно используют в химической промышленности. Также эффективны они в атомной и тепловой энергетике, машиностроительной сферах.

В наличии имеется также труба круглая нержавеющая пищевая, применяемая в химической и пищевой промышленности. Для ее изготовления применяют сталь AISI 304 и её российские аналоги.

Сортамент нержавеющих труб

Стальные нержавеющие трубы выпускаются в строгом соответствии с ГОСТами или техническими условиями. Сортамент их определяется в зависимости от сечения и способов изготовления.

Стоит отметить, что сечений нержавеющих труб насчитывается достаточно большое количество. Сфер их применения также достаточно большое количество.

Сечение металлических нержавеющих труб представляет собой различные геометрические формы. В зависимости от формы сечения, выделяют следующие виды нержавеющих труб:

• круглые;
• овальные;
• прямоугольные;
• квадратные.

При изготовлении описываемых труб используются различные способы. Классификация по способу изготовления такова:

• сварные, которые имеют чётко выраженный шов от сварки;
• бесшовные;
• горячекатаные;
• теплодеформированными;
• холоднотянутыми.

В основном, название трубы по приведенной классификации, очень точно отражает способ её производства: например, понятно, что теплодеформированные трубы производятся путем деформации нагретого металла.

Тип поверхности нержавеющих труб может быть тоже разным. Поверхность может быть:

• матовой;
• глянцевой.

Описываемые трубы производятся из стали, которая является сложнолегированной и характеризуется высоким содержанием хрома. Именно поэтому трубы обладают такими положительными свойствами, как:

• прочность;
• устойчивость к коррозии;
• устойчивость к воздействию агрессивных сред.

Области применения

Нужно отметить, что области применения нержавеющих труб, как правило, устанавливаются ГОСТами, именно в таких документах подробно описывается, в каких сферах могут применяться те или иные виды труб.

Можно указать сферы, где описываемые изделия получили максимальное распространение:

• химическая;
• автомобильная;
• пищевая;
• медицинская и др.

Существуют определенные ограничения на использование тех или иных видов нержавеющих труб в определенных направлениях промышленности. Например, нельзя использовать сварные трубы на тех участках, где среда проходит под высоким давлением, по которым транспортируется опасная труба. Это понятно. Наличие шва – минус в области безопасности.

Если трубы не нужно выставлять, что называется, на показ, то можно использовать матовый вид нержавейки. Зеркальные трубы будут привлекательно смотреться на участках систем, выставленных на общее обозрение. Любят зеркальные нержавеющие трубы дизайнеры и люди, занимающиеся производством мебели.

Применение профильных труб

Профильные трубы используются не так часто, как трубы с круглым сечением. Но и без них, часто, не обойтись. Их основное преимущество – небольшой вес. Поэтому такие изделия используются при производстве:

• каркасов;
• различных арок;
• колонн.

Некоторые виды нержавеющих труб

Остановимся более подробно на некоторых видах металлических нержавеющих труб.

Бесшовные трубы круглого сечения

Это наиболее популярный вид нержавейки. Такие трубы изготавливают по ГОСТу 9940-81 и ГОСТу 9941-81.

Согласно первому из названных ГОСТов, возможно производство труб с применением горячей деформации. Руководствуясь вторым документом, изготавливают холоднопрокатные изделия.

Горячедеформированные трубы характеризуются:

• мерной длиной – от 3 до 8,5 м;
• диаметром – от 76 до 325 мм;
• толщиной стенок – от 3,5 до 28 мм;
• немерной длиной – от 1,5 до 10 м;
• кратной мерной длиной – с градацией в 300 мм.

По соглашению сторон могут выпускать и трубы с иными характеристиками.

Холоднодеформированные трубы бывают таковы:

• мерной длины – 4-7 м, с диаметром от 5 до 273 мм. Толщина стенок от таких труб может варьироваться от 02, до 22 мм;
• немерной длины – 0,75-12,5 мм. По требованию заказчика – 16 м;
• кратной мерной длины, при градации 300 мм и более.

Электросварные трубы

Производство данного вида труб основывается на ГОСТе 11068-81. Документом устанавливается, что максимальная длина таких труб устанавливается в 9 м. Стандартный минимум – 5 м, но могут производится изделия и меньшей длины.

Профильные трубы

Для каждого вида профильных труб имеется свой ГОСТ. Так свой ГОСТ имеется для:

• квадратных;
• прямоугольных;
• овальных труб.

Так квадратные трубы имеют наружный диаметр сечения – от 10 до 180 мм. Толщина стенок варьируется от 1 до 14 мм. Примерно такие же показатели характерны и для прямоугольных изделий.

Трубы овального сечения имеют немного меньший диаметр и могут иметь меньшую толщину стенок – до 0,5 мм.

Длина профильных труб может составлять от 1,5 до 9 метров, реже – 11 м.

Итоги

Нержавеющие трубы используются в различных сферах человеческой деятельности. Они довольно функциональны и износостойки. Часть из них несет и декоративную функцию за счет того, что поверхность некоторых из таких труб обладает глянцевым блеском.

Трубы производятся на основании специально разработанных ГОСТов, с использованием различных методов. В зависимости от способа производства, различают трубы различных диаметров, различной толщины стенок, различной длины. Как правило, длина одной трубы не превышает 15 метров. Активно выпускаются профильные трубы, которые можно использовать при производстве различных конструкций: арок, колонн и др.

Главным преимуществом труб из нержавейки является то, что они максимально устойчивы к коррозии, а также то, что их применение допустимо даже в пищевой и медицинской промышленности.

Бесшовные трубы Гост-9941-81

ГОСТ 9941-81 Трубы нержавеющие холоднодеформированные

Межгосударственный стандарт ГОСТ 9941-81 регламентирует сортамент, технические требования, правила приемки, методы испытаний, маркировку, упаковку транспортирование и хранение труб бесшовных холодно- и теплодеформированных из коррозионно-стойкой стали общего назначения.

Сортамент

Согласно ГОСТ 9941-81 бесшовные нержавеющие трубы изготавливают диаметром от 5 до 273 мм с толщиной стенки от 0,2 до 22 мм. В таблице ниже указана максимально возможная длинна для каждого размера. В первом столбце указан наружный диаметр, в шапке – толщина стенки.

К данной таблице есть ряд примечаний:

В случае, если отношение диаметра к толщине больше или равно 40 труба считается тонкостенной. Требования к такой трубе в части технических характеристик и предельных отклонений по размерам устанавливается нормативно-технической документацией.

Существуют ограничения по сортаменту в зависимости от стали, которая используется для производства. В случае если изделие изготавливается из стали марок 12Х17, 08Х17Т, 15Х25Т наружный диаметр не должен быть меньше 21 мм. Для сплава 06ХН28МДТ наружный диаметр должен быть в пределах от 14 до 85 мм и толщина стенки от 1 до 5 мм.

Предельные отклонения

Процесс производства трубы на прокатном станке является технологически сложным. Заготовку приходится формовать до размера полой гильзы и поэтому часто номинальные размеры, заявленные в документации, не соответствуют фактическим. ГОСТ 9941-81 определяет, какие отклонения являются допустимыми. Они составляют:

Размеры труб, мм	Предельные отклонения при точности изготовления
	обычной	повышенной	высокой
По наружному диаметру
при диаметре от 5 до 10	±0,3 мм	±0,2 мм	±0,15 мм
при диаметре св. 10 до 30	±0,4 мм	±0,3 мм	±0,2 мм
при диаметре св. 30 до 95	±1,2%	±1,0%	±0,8%
при диаметре св. 95	±1,0%	±1,0%	±0,8%
По толщине стенки
при стенке 0,2	±0,05 мм	±0,03 мм	–
при стенке от 0,3 до 0,4	±0,07 мм	±0,05 мм	–
при стенке от 0,5 до 0,6	±0,10 мм	±0,07 мм	–
при стенке от 0,7 до 1	±0,15 мм	±0,10 мм	–
при стенке св. 1 до 3	+12,5% -15%	±12,5%	+12,5% -10%
при стенке св. 3 до 7	±12,5%	+12,5% -10%	±10%
при стенке св. 7	+12,5% -10%	±10%	–

Трубы, выделенне темно-желтым цветом в таблице, выпускаются только двух категорий точности: обычной и высокой. Для них установлены иные предельные отклонения:

Размеры труб, мм	Предельные отклонения при точности изготовления
	обычной	высокой
По наружному диаметру	±1,2%	±1%
По толщине стенки
при стенке от 1,5 до 2,5	±15%	12,5% -15%
при стенке св. 2,5 до 4	12,5% -15%	±12,5%

Также уникальные предельное отклонения устанавливаются для труб, произведенных из стали 06ХН28МДТ. Они указаны в таблице ниже.

Размеры труб, мм	Предельные отклонения при точности изготовления
	обычной	высокой
По наружному диаметру
при диаметре до 30	±0,45 мм	–
при диаметре св. 30	±1,2%	–
По толщине стенки
при стенке до 3	±15,0%	–
при стенке св. 3	±12,5%	–

Обычно изготовление труб производится по внешнему диаметру и толщине стенки. Но если потребитель желает, ГОСТ допускает изготовление по внутреннему диаметру и толщине. При этом допустимые отклонения оговариваются отдельно.

В случае если изделие получается чуть овальным, овальность не должна выводить диаметр за предельные отклонения по наружному диаметру.

Отклонения по кривизне также установлены. Кривизна на любом участке длиной 1 м не должна превышать:

• 1 мм – при диаметре от 5 мм и более, с толщиной стенки от 0,5 мм и более;
• 2 мм – при диаметре 15 мм и более, с толщиной стенки менее 0,5 мм.
• не регламентируется – при диаметре менее 15 мм, с толщиной стенки менее 0,5 мм. Эти трубы не должны иметь резких перегибов.

Расчет веса трубы

Часто потребитель сталкивается с необходимостью расчета веса погонного метра трубы. Это можно сделать используя специальные калькуляторы металлопроката, которые можно найти на нашем сайте или на многих других специализированных сайтах в интернете. В стандарте указана следующая формула расчета веса:

Масса=3,14/1000*((Диаметр – Толщина)*Толщина*Плотность)

Масса метра как правило измеряется в килограммах. Для вычислений плотность стали необходимо брать из следующей таблицы.

Марка стали	Временное сопротивление	Относительное удлинение	Плотность
	не менее
08Х17Т	372 (38)	17	7,70
08Х13	372 (38)	22	7,70
12Х13	392 (40)	22	7,70
12Х17	441 (45)	17	7,70
15Х25Т	461 (47)	17	7,60
04Х18Н10	490 (50)	45	7,90
08Х20Н14С2	510 (52)	35	7,70
10Х17Н13М2Т	529 (54)	35	8,00
08Х18Н12Б	529 (54)	37	7,90
10Х23Н18	529 (54)	35	7,95
08Х18Н10	529 (54)	37	7,90
08Х18Н10Т	549 (56)	37	7,90
08Х18Н12Т	549 (56)	37	7,95
08Х17Н15М3Т	549 (56)	35	8,10
12Х18Н10Т	549 (56)	35	7,95
12Х18Н12Т	549 (56)	35	7,90
12Х18Н9	549 (56)	37	7,90
17Х18Н9	568 (58)	35	7,90
08Х22Н6Т	588 (60)	20	7,60
06ХН28МДТ	490 (50)	30	7,96

Все расчетные значения для труб нержавеющих бесшовных в нашей базе данных произведены с учетом данных требований по вышеуказанной формуле! Плотность стали для базовых расчетов принималась равной 7,85, что соответствует нормам ГОСТ.

Длина

Часто у покупателя возникает вопрос относительно длины. В стандарте по этому поводу указано, что допускается изготовление труб:

• Мерной длины – в пределах немерной. При этом длина не должна превышать значения, указанные в таблице 1 ГОСТа. Отклонение по длине при этом не должны превышать +15 мм. Допускается изготовление труб длиной более указанных величин, но только при соответствующем согласовании изготовителя и потребителя.
• Длины, кратной мерной – в пределах мерной. При этом допускаются припуски 5 мм на каждый рез. Отклонение по длине не должно быть больше 15 мм
• немерной длины с толщиной стенки до 0,5 – допускается изготовление труб длиной от 0,75 метров до величины указанной в таблице 1. При этом в партии допускается не более 6% изделий длиной от 0,5 до 0,75 метров.
• немерной длины с толщиной стенки от 0,5 до 1 мм – допускается изготовление труб длиной от 1 метра до величины указанной в таблице 1. При этом в партии допускается не более 6% изделий длиной от 0,75 до 1 метра.
• немерной длины с толщиной стенки более 1 мм – минимальная длина 1,5 метра, максимальная длина 12,5 метра. При этом в партии допускается не более 6% изделий длиной от 0,75 до 1,5 метров.

Возможен выпуск труб длиной более 12,5 метра, но только в случае согласования изготовителя и покупателя.

В случае согласования на выпуск труб с длиной, превышающей установленные в таблице 1, необходимо помнить, что трубы диаметром до 25 мм не могут быть длиннее 16 метров.

Отличие от горячедеформированных

В соответствии с данным стандартом, трубы производят методом холодной или теплой деформации. Как вы знаете, существуют нержавеющие бесшовные трубы, изготовленные по ГОСТ 9940-81 методом горячего проката. Отличие от холоднодеформированных состоит в способе изготовления. При холодной деформации заготовку подвергают формовке без предварительного нагрева до высокой температуры. Так как отсутствует нагрев, полученная труба не подвергается температурным деформациям и как следствие выходит более точная и равномерная.

Фактические размеры труб, произведенных по ГОСТ 9941-81, получаются гораздо более точными, чем при горячей формовке. Допустимые отклонения по размерам как правило меньше. Поэтому если для целей проекта нужна повышенная точность изготовления, выбирайте холоднокатаные изделия.

Основным минусом таких труб является их более высокая цена. Они как правило дороже, чем горячекатаные. Однако, некоторые проекты требуют именно такие изделия. Поэтому если для проекта точность изготовления не является критически важным фактором, предпочтение целесообразнее отдать горячедеформированным из за их меньшей цены.

Истроия

Данный стандарт был разработан и внесен министерством черной металлургии СССР. Хотя и был принят еще во времена СССР, действует он до сих пор. Ограничение срока действия было снято Межгосударственным советом по стандартизации, метрологии и сертификации Российской Федерации в протоколе N 2-92. Последнее изменение к нему было принято в 2000 году, а последняя поправка в 2011.

Сортамент трубы нержавеющей

Трубный прокат из высоколегированных сталей обладает уникальными эксплуатационными характеристиками: труба нержавеющая из стали 12Х18Н10Т (одной из самых распространенных марок нержавеющей стали) может использоваться при температуре от −196 до +600°С. В высоко агрессивных средах рабочая температура для нержавеющих труб достигает + 350°С, в азотной, фосфорной, уксусной кислоте, в растворах солей и щелочей средняя скорость годовой коррозии составляет всего 5-20 мкм в год (мкм/год). Такие свойства в сочетании с износостойкостью (предел прочности стали 12Х18Н10Т равен 510 МПа) делают нержавеющие трубы незаменимыми при возведении промышленных объектов, в авиа, машино- и приборостроении, нефтехимической и химической промышленности, фармацевтическом и пищевом производстве.

Легированный трубный прокат различают по способу производства:

• холодно и теплодеформированные трубы нержавеющие ГOCT 9940-81;
• горячекатаные трубы нержавеющие ГOCT 9941-81;
• электросварные трубы из коррозионно-стойких марок сталей ГOCT 11068-81.

В зависимости от класса, область применения нержавеющих труб имеет разграничения: холодно и теплодеформированные трубы отличаются высокой точностью изготовления и зеркальной (блестящей) поверхностью, благодаря чему используются для производства мебели, отделки интерьеров; горячекатаный прокат применяется для монтажа технологических трубопроводов, производства оборудования, в строительстве; электросварные трубы не предназначены для эксплуатации в условиях повышенного давления (расчетное рабочее давление до 16 МПа), вследствие чего не используются для ответственных трубопроводов.

Размеры горячекатаной нержавеющей трубы

Горячекатаные легированные трубы согласно ГOCT 9940-81 выпускаются следующего размерного ряда:

• наружные диаметры труб из нержавеющей стали (горячекатаные): от 76 до 325 мм, допустимые предельные отклонения ±1,5% для обычной точности изготовления и 1% — для высокой точности. Трубы диаметром менее 76 мм (от 53 до 73 мм) изготавливаются в отдельных случаях по согласованию с потребителями.
• толщина стенок: от 3,5 до 28 мм, предельные отклонения, в зависимости от точности изготовления и самой толщины стенки, лежат в пределах от минус 15% до плюс 20%.
• мерная длина: от 3 до 8,5 метров, причем минимальная кратная длина составляет 300 мм. Немерная длина регламентируется в пределах от 1,5 до 10 м, ограниченная длина означает допуск отклонения от мерной плюс-минус 500 мм (отклонение допускается с одного конца).

Горячекатаная труба нержавеющая,
сортамент по ГOCT 9940-81

Dn, мм	Максимальная мерная длина труб в метрах при толщине стенки, мм
	3,5-8		8,5-10		11-12		13-14		15	16-20		22-26		26-30	30-32
76	7		6		—		—		—	—		—		—	—
83	7		6		***		—		—	—		—		—	—
89	7		6		5		4		***	—		—		—	—
Dn, мм	Максимальная мерная длина труб в метрах при толщине стенки, мм
	5-8		8,5-10		11-12		13		14	15-16		27-20		22	24-26
95	7		6		5		4		4	4		—		—	—
102,108	7		6		5		4		4	4		4		—	—
114	7		6		5		4		4	4		4		3	—
121	7		6		5,5		5,5		5	5		4		3	3
Dn, мм	Максимальная мерная длина труб в метрах при толщине стенки, мм
	5-8		8,5-10		11-13		14-17		18, 19	20		22-26		—	—
127	7		6		5,5		5		4,5	4		3		—	—
Dn, мм	Максимальная мерная длина труб в метрах при толщине стенки, мм
	4-8		8,5-10		11-13		14-17		18, 19	20		22-26		—	—
133, 140	7		6		5,5		5		4,5	4		3		—	—
Dn, мм	Максимальная мерная длина труб в метрах при толщине стенки, мм
	4-5,5		6-7		7,5-8,5		9-9,5		10-11	12-14	15, 16	17, 18	19	20-24	25, 26
146, 152, 159	7		8,5		8		7,5		7	6,5	6	5,5	5	4,5	3
Dn, мм	Максимальная мерная длина труб в метрах при толщине стенки, мм
	7-8,5		9-9,5		10-11		12-14		15-16		17-18	19	22-24	25-26	28-32
168	8		7,5		7		6,5		6		5,5	5	4,5	3	***
Dn, мм	Максимальная мерная длина труб в метрах при толщине стенки, мм
	8-8,5		9-9,5		10-11		12-14		15-16	17-18	19	20-24	25	26-28	30-32
180	8		7,5		7		6,5		6	5,5	5	4,5	4	3,5	***
Dn, мм	Максимальная мерная длина труб в метрах при толщине стенки, мм
	9		9,5		10-11		12-13	14	15-16	17-18	19	20-24	25	26-28	30-32
194	8		7,5		7		6,5	6,5	6	5,5	5	4,5	4	3,5	***
219	—		—		8		7,5	7	6,5	5,5	5	4,5	4	3,5	***
Dn, мм	Максимальная мерная длина труб в метрах при толщине стенки, мм
	11	12	13	14	15	16	17	18	19	20	22	24	25	26	28
245	8	8	7,5	7	7	6,5	6	5,5	5	4,5	5	4,5	4,5	—	—
273	8	8	7,5	7	6,5	6	5,5	5,5	5	4,5	—	—	—	—	—
325	—	6,5	6	5,5	5	5	—	—	—	—	—	—	—	—	—

Примечание: отметка *** означает,
что данный размер производится
только по согласованию
заказчика и производителя.

Размеры холоднокатаной нержавеющей трубы

Труба нержавеющая ГOCT 9941 81 холоднокатаная производится согласно сортаменту и имеет некоторые отличия от размерного ряда горячедеформированных труб:

• холоднокатаная труба нержавеющая, наружные диаметры: от 5 до 273 мм, допустимые отклонения в зависимости от величины диаметра и точности изготовления от ±0,15 мм до ±1,2%.
• толщина стенок: от 0,2 до 22 мм, допустимые предельные отклонения: от ±0,03 мм до ±12,5%, в зависимости от класса точности изготовления и самой толщины стенки.
• мерная длина: от 4 до 7 метров, причем минимальная кратная длина составляет 300 мм. Немерная длина устанавливается стандартом от 0,75 до 12,5 м. Трубы большей немерной длины (16 м) производятся по согласованию с потребителем.

Вес нержавеющей трубы

Вес одного погонного метра трубы круглого сечения из легированных марок сталей рассчитывается по формуле:

• М_пм — искомый вес погонного метра в кг;
• D_n — наружный диаметр трубы, мм;
• T_c — толщина стенки, мм;
• ρ — удельный вес марки металла, г/см³, справочная величина;
• π — постоянная, равная 3,14.

Марка металла	08Х17Т	04Х18Н10	08Х18Н10Т	12Х18Н10Т	10Х17Н13М2Т	08Х18Н12Т
Удельный вес, г/см³	7,70	7,90	7,90	7,90	8,00	7,95

Например, труба нержавеющая 12Х18Н10Т ГOCT 9941 81 с наружным диаметром D_n=89 мм, T_c=3,5 мм, вес метра погонного будет равен:

Расчетный вес может несколько отличаться от настоящего в пределах допустимых отклонений по длине, наружным диаметрам и толщинам стенок, установленным ГОСТ 9941-81 и ГOCT 9940-81.

Также вы можете:

ООО Атлант-Металл © 1994–2011
Все права защищены.

Диаметр и вес нержавеющей трубы

Сортамент нержавеющих труб

Трубы из нержавеющей стали можно различить по назначению, типу и сорту. Труба нержавеющая из стали AISI 304 является популярным выбором для трубопроводов, так как она обладает высокой химической стойкостью. Но этот тип нержавеющей стали не совместим с высокими температурными режимами, так как он склонен к образованию осадка из карбида. Этой проблемы можно избежать в нержавеющей стали AISI 3041 из-за ее более низкого содержания углерода. Напорные трубы, как правило, изготавливаются либо из комбинации хрома и никеля, либо из твердого хрома.

Нержавеющие трубы выпускаются в широком диапазоне размеров. Номинальный диаметр отражен в маркировке. Внутренний диаметр уменьшается по мере увеличения толщины стенки. Прокат выпускается длиной от 1,5 до 10 м, но по согласованию с изготовителем возможна поставка товара длинной более 10 м.

Производство и сортамент нержавеющих труб контролируется ГОСТ 9940-81 и ГОСТ 9941-81. Он включает в себя электросварные прямошовные и спиралешовные трубы, бесшовные, используемые под высоким давлением, сварные трубы большого диаметра для высокотемпературных применений и трубы из ферритного стального нержавеющего сплава. Сварные трубы дешевле и, как правило, более рентабельны, чем их бесшовные аналоги. Толщина стенок, более постоянна, а внутренняя поверхность стенок может быть проверена перед изготовлением. Главное достоинство нержавеющей трубы по ГОСТ 9941-81 – отсутствие шва и высокая прочность.

Размеры холоднокатаной нержавеющей трубы

Труба нержавеющая ГOCT 9941 81 холоднокатаная производится согласно сортаменту и имеет некоторые отличия от размерного ряда горячедеформированных труб:

• холоднокатаная труба нержавеющая, наружные диаметры: от 5 до 273 мм, допустимые отклонения в зависимости от величины диаметра и точности изготовления от ±0,15 мм до ±1,2%.
• толщина стенок: от 0,2 до 22 мм, допустимые предельные отклонения: от ±0,03 мм до ±12,5%, в зависимости от класса точности изготовления и самой толщины стенки.
• мерная длина: от 4 до 7 метров, причем минимальная кратная длина составляет 300 мм. Немерная длина устанавливается стандартом от 0,75 до 12,5 м. Трубы большей немерной длины (16 м) производятся по согласованию с потребителем.

Толщина нержавеющих труб

Важным параметром при выборе трубного проката является толщина стенки. Соотношение диаметра нержавеющих труб к толщине стенки (SDR) используют для расчета нормального давления в трубопроводе и прочих условий эксплуатации. Чем выше значение SDR, тем тоньше стенки изделия. По этому параметру прокат подразделяется на:

• особо тонкостенные трубы – SDR > 40;
• тонкостенные трубы – SDR = 13 – 40;
• трубы толстостенные – SDR = 6 – 13;
• особо толстостенные трубы – SDR

Нержавеющие трубы используются в большом количестве в сантехнике, так как это прочный материал способный хорошо переносить давление воды. Кроме того, поверхность из нержавеющей стали не допускает образования скоплений частиц или бактерий на стенках трубы и не загрязняет питьевую воду.

Нержавеющие стальные трубы различных размеров используются в широком спектре строительных конструкций. Например, заборы, ворота, перила, игровые площадки и спортивное оборудование. Нержавейка часто используется для конструирования труб поверх других металлов, таких как алюминий, когда необходимо дополнительное сопротивление нагрузкам.

Преимущества

Основными достоинствами нержавеющего трубного проката являются:

• Защита от коррозии. Коррозия – главный врагом металлических трубопроводов. Наружная поверхность стальных, железных и бетонных трубопроводов может разрушаться от почвы и ультрафиолета. Внутренние стены труб, изготовленные из других материалов, будут иметь тенденцию ржаветь, повреждаться в результате истирания или накапливать мусор. Но благодаря коррозионной стойкости нержавеющей стали это встречается гораздо реже.
• Соотношение цена/качество. Трубы из нержавеющей стали, это долговечный продукт, который прослужит десятилетиями. Это надежный материал, который легко обслуживать и монтировать.
• Прочность и универсальность. Различные материалы, такие как никель, молибден или азот, могут быть добавлены в нержавеющую сталь для повышения ее коррозионностойких свойств. Нержавеющая сталь выдерживает экстремальные температуры. Благодаря добавлению различных материалов в нержавеющую можно добиться уменьшения толщины стенок, при сохранении высоких эксплуатационных характеристик, что снижает массу готового продукта.
• Внешний вид. Открытые трубы и фитинги из нержавеющей стали являются отличным выбором для сфер требовательных к внешней эстетике, так как материал не требует финишной отделки и имеет интересную блестящую фактуру.
• Экологичность. В отличие от других материалов трубопровода, нержавейку не нужно покрывать или облицовывать какими-либо материалами. Трубопровод из нержавейки на 100% подлежит вторичной переработке, что снижает воздействие на окружающую среду.

Немного о бесшовных стояках

При производстве бесшовных деталей применяется прокатный метод. Для этого используются стержни специального характера, которые предназначены для надевания на них металлических заготовок.

Обжимание, вытягивание изделий происходит в процессе прохождения через систему вальцов. Такие процессы сопровождаются одновременными операциями по формированию труб соответственных диаметров и толщины стенок.

Для стояков из нержавейки бесшовного типа возможны некоторые отклонения по длине и толщине стенок.

Изделия выпускаются соответственно ГОСТу 9941 80 для труб из коррозионностойких марок стали и могут быть не только горяче-, но и холоднодеформированными.

Какими свойствами обладают изделия

Среди множества положительных качеств можно выделить такие плюсы:

• повышенная надежность;
• высокая устойчивость к перепадам температур и давлений;
• долгосрочное функционирование.

С учетом этих, а также иных свойств, стояки – идеальный вариант для обустройства парового высокотемпературного отопления. Изделия обеспечивает полноценное функционирование химической, пищевой, энергетической и иных отраслях промышленности.

Они – важная часть оборудования для бумажно-целлюлозной сферы. Без них сложно представить текстильную промышленность.

Существенным минусом изделий бесшовного характера является большая цена. Но этот недостаток с лихвой компенсируется множеством плюсов.

Формула расчета

Стоимость металлопроката указывается по весу, это удобнее с точки зрения сокращения номенклатуры изделий, так как цена неизменна за тонну проката из металла одного вида одинаковая, вне зависимости от диаметра и толщины стенок трубы из нержавейки.

Для расчета стоимость погонного метра трубного проката необходимо знать:

• материал изготовления;
• диаметр или площадь сечения (для прямоугольных изделий);
• толщину стенки.

Формула расчета веса одного метра нержавеющией трубы круглого диаметра выглядит следующим образом:

3,142 х Внешний диаметр трубы х Толщину стенки х Удельную плотность материала

Для профилей прямоугольного и квадратного сечения формула будет еще проще:

(2 х (Ширина стенки + Высота стенки)) х Толщину стенки х Удельную плотность материала

Плотность нержавеющей стали различных марок приведена в нижеследующей таблице:
