Спайка полипропиленовых труб своими руками

Как паять полипропиленовые трубы правильно – инструкция по шагам

Пластиковые водопроводы из полипропилена все более популярны, в том числе и потому, что технология монтажа очень проста и доступна для самостоятельного исполнения.

Но для этого нужно знать, как правильно паять полипропиленовые трубы, ведь это основная операция, определяющая долговечность всей системы.

Монтаж пластиковых труб внутренней разводки представляет собой довольно простой, но достаточно трудоемкий процесс, поэтому, прежде всего, нужно понять, как правильно паять полипропилен.

Свойства полипропилена

Один из многочисленных материалов из семейства пластиков – полипропилен – это продукт полимеризации двух газов: этилен и пропилена, смешанных в определенной пропорции. В результате получаются гранулы, из которых экструзионным способом получаются различные изделия.

Изделия для водоснабжения производятся из пластика сорта PPR, имеющего следующие характеристики:

  • рабочий диапазон температур от -10 до +90 градусов;
  • плавление пластика начинается при 149 градусах;
  • номинальное давление от 1,5 до 2,5 атмосфер.

Приведенные параметры подходят для холодного водопровода, но потребности в характеристиках более широкого спектра очевидны. Поэтому для их усиления предпринимаются определенные технологические приемы.

Одним из них является армирование стенок стекловолокном или алюминием. Для этого поверх готовой трубы накладывается слой нитей из стекловолокна или алюминиевой фольги, а затем наносится еще один слой полипропилена.

Такая конструкция позволяет получать полипропиленовые трубы, пригодные даже для использования в системах отопления и горячего водоснабжения.

Кардинальным способом армирования полипропиленовых изделий является установка металлического слоя. Для этого используется алюминиевая фольга в виде полосы.

Она по винтовой линии наматывается на заготовку по слою клея, поверх металлической фольги наносится второй клеевой слой. Наружная обечайка изготавливается из того же полипропилена.

Такие продукты пригодны для использования в водопроводах с повышенным давлением до 6 атмосфер.

Какие полипропиленовые изделия выбрать

Для мало напорных сетей холодного водоснабжения наиболее практичными являются изделия PN16. Они легко выдерживают давление до 2 атмосфер при температуре до +40 градусов. Этого вполне достаточно, чтобы выдержать нагрузки водопровода в частном доме или поливочной системы в теплице или на огороде.

Более устойчивы к различным воздействиям полипропиленовые изделия марки PN20, которые считаются универсальными и могут быть использованы, в том числе, и для отопления с температурой теплоносителя до 95 градусов.

Но наиболее надежны в любых водопроводах трубы марки PN25, армированные алюминием или стекловолокном.

Оборудование для монтажа полипропилена

Полипропиленовые водопроводы имеют свои особенности в части технологии сборки, определяемые свойствами исходного материала. Перед тем, как паять трубы из полипропилена, необходимо приобрести специальный инструмент для этого.

Набор его не очень обширен, но в нем имеются некоторые приспособления, которые используется только для этого процесса:

Ножницы для резки полипропиленовых изделий. Они нужны для того, чтобы обеспечить строго перпендикулярный рез. Если в месте сопряжения при пайке образуется зазор, возникает вероятность нарушения герметичности соединения.

Шайвер – приспособление для зачистки поверхности изделий перед пайкой. Без этого приспособления вообще невозможна пайка полипропиленовых труб, армированных любыми материалами. Дело в том, что пайка полиэтилена это диффузионный процесс, при котором происходит взаимное проникновение расплавленного материала.

Естественно, что алюминий или стекловолокно для этой цели непригодны. Используя этот инструмент можно также снять фаску под углом 45 градусов на торцах соединяемых деталей для облегчения стыковки в процессе пайки.

Конструктивных решений для этого приспособления множество, поэтому при покупке инструмента широкий выбор обеспечен.

Паяльник. Основное средство, используемое при пайке полипропиленовых водопроводов. Основой его является пластина, на которую крепятся сменные втулки различных размеров. Эти насадки парные – одна для фитинга, вторая для трубы.

Соединяемые детали устанавливаются на сменный инструмент. Включение производится на рукоятке аппарата, там же установлен регулятор температуры. Время нагрева сопрягаемых деталей составляет от 6 секунд и более.

Рекомендации по этому параметру приводятся в паспорте паяльника. Разогретые до плавления детали состыковываются и удерживаются в течение времени до 30 секунд. За это время материал остывает до затвердения.

Обычно в комплект инструмента включается также отвертка для установки сменного инструмента, маркер для разметки, рулетка для выполнения измерений.

Подготовка к монтажу водопровода из полипропиленовых труб

Можно с уверенностью сказать, что качественная подготовка к сборке разводки во многом определяет ее работоспособность и долговечность.

Как правильно паять полипропиленовые трубы

Прислушавшись к многочисленным советам, вы приняли решение не нанимать мастеров для монтажа системы отопления и выполнить все соединения полипропиленовых труб своими руками. Если вы уверены в успехе и хорошо умеете работать самостоятельно, то смело приступайте к подготовке и производству работ.

Мы же, со своей стороны подскажем, какие потребуются инструменты и приспособления для монтажа и как правильно паять полипропиленовые трубы. По умолчанию будем считать, что все материалы уже куплены, осталось только собрать все по схеме.

Сварочные аппараты для полипропиленовых труб

Начнем с подготовки монтажного инструмента. Поскольку все соединения труб и фитингов из ППР производятся способом пайки, то понадобится специальный паяльник для этой цели.

Примечание. Соединение деталей из ППР иногда называют сваркой. Чтобы не запутаться, запомните, что когда речь идет о полипропиленовых трубах, то способ соединения существует один – пайка, но его часто называют свариванием. С помощью прессовых или резьбовых фитингов, как металлопластиковые трубы, эти системы не монтируются.

Применяемый для работы сварочный аппарат для полипропиленовых труб предлагается на рынке двух видов:

  • с нагревателем круглого сечения;
  • плоским греющим элементом.

Последний в простонародье прозвали «утюг» из-за некоторого внешнего сходства с этим бытовым прибором. Разные сварочные аппараты не имеют принципиальных отличий, только конструктивные. Насадки для труб из тефлона в первом случае надеваются и крепятся к нагревателю наподобие хомутов, а во втором – прикручиваются к нему с двух сторон. В остальном особой разницы нет, а функция прибора одна — пайка полипропилена.

Паяльные аппараты, как правило, продаются в комплекте с насадками. Самый дешевый и минимальный комплект китайского производства – это паяльник мощностью до 800 Вт, подставка для него и насадки для 3 типоразмеров самых распространенных труб – 20, 25 и 32 мм. Если в вашей схеме отопления присутствуют только такие диаметры и вы не планируете паять полипропиленовые трубы где-нибудь еще, кроме своего дома, или заниматься этим профессионально, то бюджетного набора будет вполне достаточно.

Если же в соответствии с расчетом и схемой понадобится состыковывать трубы размеров 40, 50 и 63 мм, то придется потратиться и приобрести другой набор для пайки, в котором есть соответствующие детали. Ну и самые дорогие комплекты производятся в европейских странах, отличаются надежностью в работе и долговечностью. Подобные наборы включают в себя такие инструменты:

  • паяльник с подставкой;
  • тефлоновые насадки для паяльника всех вышеперечисленных диаметров;
  • ножницы для отрезки труб под четким углом 90º;
  • шестигранный ключ;
  • крестообразная отвертка;
  • рулетка;
  • перчатки.

Важно! Поскольку спайка полипропиленовых труб – это работа с нагретым оборудованием, то настоятельно рекомендуется всегда пользоваться перчатками вне зависимости от того, есть они в комплекте или нет. Особенно это касается новичков, которые в 99 случаях из 100 случайно прикасаются к нагревательному элементу.

Рабочая часть паяльника (нагреватель) любой конструкции рассчитана таким образом, чтобы на ней можно было установить 2—3 насадки для труб малого диаметра. Это позволяет экономить много времени, работая с магистралями размером от 20 до 40 мм.

Немного о мощности аппарата для пайки. Высокая мощность необходима для быстрого и равномерного прогрева деталей больших диаметров, каковыми считаются размеры 63 мм и более. Для домашних целей достаточно иметь утюг мощностью 0.7—1 кВт. Паяльники с нагревателями выше 1 кВт считаются профессиональными, соответственно, стоят дороже обычных.

Рекомендации по монтажу

Кроме утюга следует приготовить и другой инструмент для пайки полипропиленовых труб, его состав приведен выше в перечне. Если в наличии нет ножниц для отрезания трубы под углом 90º, то для этой цели можно воспользоваться ножовкой и плотницким стуслом либо изготовить его самостоятельно, руководствуясь чертежом:

Примечание. Когда ножницы для полипропиленовых труб отсутствуют и они обрезаются ножовкой, то торец надо обязательно зачистить от заусениц снаружи и внутри изделия.

До того как отрезать участок нужной длины, его надо точно разметить. Дело в том, что при соединении часть трубы входит в тройник или любой другой фитинг, это называется глубиной пайки. Поэтому к необходимому размеру участка, определенному с помощью рулетки, нужно прибавить значение этой глубины, отмерив ее величину от торца и поставив метку карандашом. Так как технология пайки предусматривает различную глубину погружения для разных диаметров трубопроводов, то ее значения можно взять из таблицы:

Примечание. В таблице указаны диапазоны глубины пайки, поскольку у разных производителей труб из ППР она варьируется в этих пределах. Значение можно уточнить, измерив несколько фитингов глубиномером.

При монтаже систем отопления выполняется пайка армированных полипропиленовых труб, они отличаются от обычных наличием слоя из алюминиевой фольги, стекловолокна или базальтового волокна. Причем этот слой в изделиях различных производителей может быть сделан по-разному. Когда армировка расположена не по центру толщины стенки, а возле наружного края, то перед пайкой труб из полипропилена потребуется зачистка. Для этого существует специальное приспособление:

Процесс сваривания

Перед тем как приступить к работе, нужно поставить на паяльник насадки, соответствующие размерам труб, а затем включить его и настроить. Тут надо знать, при какой температуре паять полипропиленовые трубы. Большинство производителей указывают рабочую температуру 260—270 ºС, выше поднимать не стоит, а то не избежать перегрева. Недогрев тоже чреват некачественным и негерметичным соединением, где потом быстро образуется течь.

Надо понимать, что время нагрева, диаметр изделий и температура сварки связаны между собой. В таблице мы укажем промежутки времени сваривания при стандартной температуре 260 ºС.

Читать еще:  ГОСТ 8732 75 трубы стальные бесшовные холоднодеформированные

Примечание. Длительность сварки – это время до полного застывания пластмассы, когда стык набирает максимальную прочность.

Когда настройка утюга окончена, приступаем к свариванию, следуя инструкции для пайки полипропиленовых труб:

  1. Взяв в одну руку трубу, а в другую – фитинг, одеваем их на насадку разогретого паяльника одновременно с двух сторон, не поворачивая вокруг своей оси.
  2. Выдерживаем положенное время.
  3. Аккуратно снимаем обе соединяемые части с тефлоновой насадки, опять же, без вращения.
  4. Плавно вставляем трубу в фитинг до отметки без проворачивания и фиксируем в течение времени, указанного в таблице, на этом стык готов. Подробнее операция показана на видео:


Удобнее правильно пользоваться паяльником, когда он установлен на столе, поэтому вначале рекомендуется пропаять несколько тренировочных стыков. После этого можно в удобном положении собрать все возможные узлы с короткими участками. Дальше следует прокладка магистралей с присоединением тройников по месту, здесь уже придется труднее. Нагретый утюг для пайки нужно будет одной стороной надевать на проложенную трубу, а на вторую натягивать тройник, держа аппарат на весу. Потом паяльник снимается с обеих деталей и они состыковываются.

Прокладывая магистральные трубопроводы, соблюдайте очередность монтажа участков и элементов. Начните сборку системы от источника тепла и идите до конца, а чтобы соединить две полипропиленовые трубы, старайтесь использовать только тройники, от которых пойдут отводы к батареям. Муфты для этой цели применяйте, когда иначе поступить нельзя. Избегайте стыков в труднодоступных местах, иначе для их выполнения придется работать сразу двумя паяльниками, чтобы одновременно прогреть соединяемые части.

Совет. Многие производители полипропиленовых систем разрабатывают собственные инструкции по монтажу своих изделий. Оттуда можно почерпнуть массу полезной информации, воспользуйтесь этим.

Как соединить металлопластиковую трубу с полипропиленовой

В силу различных обстоятельств бывает так, что надо соединить различные виды труб, например, ППР и сталь, металлопластик с полипропиленом и так далее. Такие ситуации случаются в квартирах, где участок общего стояка водопровода или отопления, проложенного стальной или металлопластиковой трубой, поменять затруднительно, а подключиться к нему надо. Это не является большой проблемой, надо лишь учесть, что все подобные соединения выполняются через резьбовые фитинги.

Поскольку соединение металлопластиковых труб может осуществляться прессовыми и разборными фитингами, то для стыковки с полипропиленом удобнее взять разъемный фитинг с наружной резьбой. В свою очередь, к торцу трубы из полипропилена припаивается фитинг с наружной резьбой, после чего соединение скручивается традиционным способом, с подмоткой льна или фум-ленты.

Разъемный фитинг для соединения труб

Когда надо врезаться в металлопластиковые трубы, то тут удобнее всего поставить тройник с резьбовым отводом, куда впоследствии можно прикрутить фитинг, а потом припаять к нему полипропиленовую трубу. Правда, с установкой тройника придется повозиться: надо отключить воду или опорожнить систему отопления, а потом перерезать металлопластик и произвести монтаж.

Заключение

Следует отметить, что работа с полипропиленовыми трубами – не самое сложное дело, хотя и требует сосредоточенности, внимания и терпения. Пусть вы затратите на процесс втрое больше времени, чем набившие руку мастера, зато сделаете для себя все качественно, а главное, — бесплатно.

Правила пайки полипропиленовых труб своими руками

Вместо металлических часто предпочитают применять полипропиленовые трубы, которые превосходят металл многими качествами. Научиться правильно паять трубы из ПВХ своими руками в надежную сеть – навык, который будет полезен каждому, кто собирается выполнить монтаж самостоятельно.

Что необходимо для пайки

Прежде чем начинать работать, нужно подготовить материалы и инструменты. Трубы из пропилена для монтажа холодного снабжения водой подойдут стандартные толстостенные, которые держат температурный режим до 20ᵒС. Если снабжение будет горячим либо планируется устраивать сеть отопления, то надо взять трубы, армированные стекловолокном или фольгой из алюминия.

Для пайки труб применяется специальный паяльник

Им не страшна температура нагрева до 90-95 ᵒС и высокое давление теплоносителя.

Фитинги крепления из полипропилена разной формы и назначения – с их помощью скрепляются отрезки трубопровода под разными углами, создавая разводку и магистральный поворот, совмещение изделий различных диаметров, присоединение оборудования учёта, заглушка выбранных участков. Паяльник для сварки пропиленовых элементов трубопровода с насадками нужен, чтобы сваривать различные диаметры.

Необходимо найти набор для пайки трубопровода из полипропилена, в который, кроме паяльника, могут входить:

  • Рулетка;
  • Ножницы или прочие комплектующие;
  • Насадки;
  • Уровень.

Если предстоит одноразовая работа по спайке полипропилена, то рациональнее взять в аренду аппарат с насадками, чем приобретать дорогостоящее оборудование. Спецножницы необходимы для обрезки. Ножницы не оставят на торцевой стороне заусенцев. Шейвер – это устройство для снятия слоя алюминия с армированных изделий. Без его снятия спаять не получится.

Как спаять полипропиленовые трубы

Необходимо нарезать пластиковые изделия по значениям, которые были рассчитаны. Далее инструкция предусматривает снятие фаски с внешней стороны всех элементов из пластмассы. Насадки оборудования и участки труб из пластика, прежде чем запаять, надо обезжирить.

Первостепенно технология предусматривает составление схемы, на которой следует указать расположение всех будущих:

  • Труб;
  • Фитингов;
  • Поворотов;
  • Входов в стенки.

При пайке труб следует соблюдать правила техники безопасности

Очистка — обязательный этап. Почистить можно специальным средством для полипропилена. На поверхности всех элементов следует сделать отметки, которые помогут вести контроль глубины их входа в паяльник.

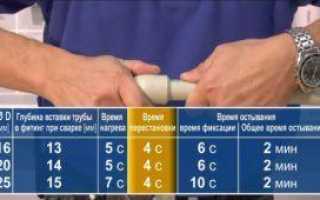

Таблица расчета времени

В этот период нельзя допускать перекосов. Комплектующие надо снять с насадок и зафиксировать не в дырку, а стык в стык. В первые секунды, когда изделия только получилось сварить, ещё можно скорректировать прямолинейность зоны спайки.

Спайка проходит так:

  1. Надо изучить правила эксплуатации оборудования.
  2. Прибор включить в электросеть и нагреть до определенного температурного режима.
  3. Изучить инструкцию, в которой написано, при какой температуре проводить паяние. Эта информация поможет предотвратить брак в работе.
  4. Обычно температура будет 260ᵒС. Отрезок трубы и фитинг надо вставить в насадки агрегата на строго определенное время нагрева.
  5. Их следует удерживать неподвижно. Вращать или сдавливать трубы, фитинги нельзя.
  6. Для полного застывания расплавленного пластика необходимо примерно 15 сек.

Пайку труб намного легче осуществлять вдвоем

Спаивание готово. В дальнейшем ошибки уже не исправить. После завершения работы трубопроводы прикрепляют к стенкам с помощью разного рода крепежей, которые создают неподвижность. Ниже приведена таблица времени спайки в зависимости от диаметра изделий.

Диаметрмм до меткиРазогревОхлаждение
9029-35408
6324-30246
2515-1972
5020-27184
4018-24124
3216-2284
7526-32306
2014-1762

Таблицей пользоваться нужно обязательно, тогда монтаж пройдет безупречно. Если на поверхности насадок присутствуют следы пластика, надо разогреть агрегат, а потом убрать все лишнее тряпкой.

Особенности пайки армированного полипропилена

Теперь понятно, как проводится спайка труб из полипропилена с толстыми стенками. Будет полезным узнать, как правильно спаять пропиленовые изделия для отопительной системы с канифолью. Отличие в спайке армированных элементов от обычных заключается в том, что с каждого участка соединения нужно убрать фольгу из алюминия. Иначе качество спайки будет плохим.

Эта процедура осуществляется при помощи шейвера из металла, обрезающего слой фольги, если тот располагается с наружной стороны.

Затем спайка выполняется как обычно. Если же слой алюминия расположен внутри полипропилена, то применяется специальный торцеватель. Он забирает с торца элемента слой материала внутри и сравнивает торец изделия, создавая крепкое соединение. В той ситуации, если трубопровод армирован стекловолокном, спайка элементов ничем не отличается от работы с трубами, которые не имеют армирования.

В процессе работы следует учесть такие особенности:

  1. Высококачественная пайка может получиться только на сухих изделиях. Присутствие капель влаги может окончательно испортить крепление.
  2. Насадки на паяльнике должны быть прикреплены очень плотно. Если этого не сделать, то оборудование быстро испортится.
  3. При нагревании полипропилен слегка сжимается, поэтому длина отрезка трубопровода может сократиться на 1 мм. Важно сделать при расчётах небольшой запас по длине.
  4. Трубопроводы правильно соединять горизонтально. Так получится предотвратить непроизвольные сдвиги соединяемых элементов.

Полиуретановые трубы обладают отличными эксплуатационными качествами

Чтобы сделать пайку по вертикали, паяльник должен вертикально держать мастер, а его помощник — соединять отрезки труб. Важно не перегревать паяльник, так как уже при температурном режиме 270ᵒС пластик может начать разрушаться. Если требуется соединить между собой полипропилен и металл, то применяют комбинированные фитинги. К одному концу изделия прикрепляется труба из металла, а другой его конец припаивается к полипропиленовому изделию. В помещении, где идет работа по монтажу полипропиленового трубопровода, должна удерживаться положительная температура.

Формула расчета диаметров труб

Изделия классифицируются по проходимости. Диаметр внутри определяет то, сколько воды труба может пропустить за определенный период. Диаметр наружный для высчитывания проходимости не имеет значения, но им и толщиной стен определяется надежность и способность сдерживать давление жидкости. Для грубого расчёта требуемого диаметра внутри разработана несложная формула: Qобщ = ПИ х V.

В некоторых случаях сначала лучше выполнить пайку труб, а потом уже принести их туда, где они будут установлены

В ней:

  • Qобщ – сумма пикового расходования воды;
  • Число ПИ – 3,14;
  • V – скорость передвижения жидкости по трубопроводу.

Значение V берётся для большого, толстого элемента в полтора-два метра в секунду, для тонкого — 0,7-1,2. Разница в том, что меньший параметр соответствует большему соотношению поверхности/просвета. В тонкой трубе большая часть транспортируемой жидкости будет притормаживаться о стенки. Трубы из пластика диаметром 10-25 мм выбираются по малому значению скорости, диаметром 32 мм и больше – по большему значению V.

В отдельной группе надо держать ориентир на максимум значения скорости, так как у полипропилена очень гладкая поверхность.

Относительно водопроводной системы это значит минимум потери на трение жидкости о стены трубопровода. Точный расчёт соотношения диаметра и проходимости имеют значение тогда, когда создается проект всей системы снабжения водой многоэтажки. Если применить диаметр меньше требуемого, то вечером, в час-пик, верхние этажи будут сидеть без воды. Понятное дело, всегда хочется подстраховаться и взять трубу пошире, больше расчётного диаметра. Однако не надо забывать про экономию: чем больше диаметр, тем больше и цена. Стоимость готового проекта всегда рассчитывается индивидуально.

Читать еще:  Инструмент для спайки пластиковых труб

Спайка труб из пластика — процесс не особо сложный, но, если нет навыков работы с паяльником, лучше обратиться к мастерам.

Как правильно спаять полипропиленовые трубы своими руками

Водопровод и отопительная система — это неотъемлемые элементы любой современной квартиры или дома. Основой этих систем являются трубы. На смену традиционным чугунным и стальным конструкциям приходят более долговечные и простые в монтаже полипропиленовые водопроводные и отопительные конструкции. Они пластичны, легко ремонтируются или заменяются, не подвержены коррозии.

Правильный выбор и грамотное их соединение позволит обеспечить долговечность водопроводных и тепловых отопительных систем.

  • Основные типы полипропиленовых труб
  • Фитинги и муфты — виды и назначение
  • Инструменты для сварки
    • Паяльник
    • Ножницы
    • Шейвер
    • Обезжиривающее средство
  • Пайка полипропиленовых труб
  • Как паять трубы
    • Подготовка
    • Температурные параметры монтажа
    • Трубопровоы холодного водоснабжения
    • Трубопроводы тепловых магистралей и горячего водоснабжения
  • Ремонт вышедших из строя участков магистрали
  • Метод холодной сварки

Основные типы полипропиленовых труб

Подбор труб напрямую зависит от назначения их применения. Основными параметрами считаются: температура среды, которая будет проводиться по трубопроводной магистрали и рабочее давление системы. Не менее важен диаметр трубопровода, и зависит он от объёмов жидкости, которую должна пропускать магистраль.

Для трубопроводов холодного водоснабжения используют трубы без армированной составляющей со следующими маркировками:

  • ​​ PN 10 — изделие рассчитано на температуру жидкости до 20 градусов при использовании в системах тёплого пола до 45 градусов при максимальном давлении в системе до 1 МПа;
  • PN 16 — изделие используется в холодном и горячем водоснабжении при температуре жидкости до 95 градусов и давлении до 1.6 МПа.

Изделия, обладающие более высокими термальными характеристиками и возможностью работы в системах холодного и горячего водоснабжения с большим давлением, маркируются индексами:

  • PN 20 применяются в температурном режиме до 95 градусов и максимальном давлении до 2 МПа.
  • PN 25 применяются в системах отопления горячего водоснабжения. Имеют армированную составляющую, что значительно повышает прочность. Температурный режим работы до 95 градусов и максимальное давление до 2.5 МПа.

Кроме труб, для монтажа системы необходимы соединительные элементы, которые позволяют создать цельную систему теплосети или водоснабжения с учётом всех необходимых требований для каждого отдельного случая.

Фитинги и муфты — виды и назначение

При прокладке водопровода для соединения участков водопроводной магистрали применяют специальные муфты и фитинги различных форм. Они бывают прямыми и угловыми.

Для разветвления применяют разветвляющие фитинги различных конфигураций, а также фитинги для перехода труб из полипропилена на другие соединители водопроводной системы, например, гибкие соединения, ведущие к точкам водоотдачи, кранам, смесителям.

Перед монтажом водопроводной или тепловой системы составляется чертёж, учитывающий все повороты, ответвления и соединения с источниками потребления. Это отлично помогает рассчитать необходимый вид и количество муфт и фитингов. После приобретения всех элементов приступают к монтажу конструкции.

Инструменты для сварки

Методика пайки заключается в нагреве до расплавления материала соединяемых поверхностей с последующим соединением и фиксацией. Для проведения данных работ необходимо приготовить особые инструменты.

  1. Специализированный паяльник.
  2. Ножницы для резки труб из полипропилена.
  3. Приспособление для очистки армированной части труб — шейвер.
  4. Обезжиривающее средство на спиртовой основе.

А также понадобится рулетка, нож, уголок, кусок ненужной тряпки, напильник или шкурка, маркер.

Паяльник

Этот основной инструмент, необходимый для спайки полипропиленовых изделий, может быть двух типов:

  • Ручной тип предназначен для спайки частей трубопровода небольшого диаметра до 65 мм. Бывает двух видов: цилиндрического и мечеобразного. Используется в бытовых целях, отличается невысокой стоимостью и компактным видом.
  • Механический тип — это автоматические или полуавтоматические сварочные станции для монтажа труб большого диаметра свыше 63 мм. Центровка и соединение элементов происходит при помощи специальных устройств на гидравлическом или механическом принципе действия. Такой паяльный аппарат имеет большой размер и стоимость, предназначен для использования как в помещениях, так и в полевых условиях.

Для монтажа теплосети, водопровода в квартире или доме используют ручной паяльный аппарат и насадки к нему. Насадки входят в комплект поставки паяльника и имеют различные размеры, соответствующие стандартам производимых труб диаметром до 63 мм. Каждая насадка соответствует, с одной стороны, внутреннему диаметру, с другой — внешнему диаметру трубы того или иного стандарта. Насадки покрыты тефлоновым напылением. Это позволяет легко освобождать нагретую часть изделий для последующей спайки между собой.

Ножницы

Инструмент, позволяющий отрезать полипропиленовое изделие под углом 90 градусов по отношению к вектору длины трубы, сохраняя ровную кромку среза. Это очень важно для надёжности спайки соединений.

Шейвер

Это приспособление для правильной зачистки от армированного слоя. Позволяет ровно и на необходимую глубину зачистить внешний диаметр изделия до чистого полипропилена на трубах с верхним армированием.

Обезжиривающее средство

Необходимо для качественного расплава изделий и герметичного соединения конструкции.

Пайка полипропиленовых труб

Спайка труб из полипропилена несложна, но требует аккуратности и точности в соблюдении немногочисленных технологических требований. Как правильно паять полипропиленовые трубы будет рассказано ниже. Соединение элементов происходит путём раструбной пайки с одновременным нагревом внешней части трубы и внутренней части муфты или фитинга паяльным аппаратом при помощи насадки, соответствующей размерам спаиваемых элементов.

После нагрева до нужной температуры детали снимаются с насадки и быстро соединяются и образуют монолитный узел, проще говоря, сплавляются между собой. Метод называется диффузионным, так как детали после нагрева могут беспрепятственно соединяться. После застывания образуется герметичное соединение. Для качественного правильного соединения элементов трубопровода понадобится провести ряд подготовительных работ.

Как паять трубы

Подготовка

Перед началом монтажа конструкции трубопровода нужно правильно нарезать трубы, чтобы не возникало проблем со стыковкой элементов. Все обрезы материала необходимо производить ножницами под углом в 90 градусов. Они дают возможность сделать наиболее точный отрез с ровным краем.

Затем необходимо разметить размеры соединительных поверхностей. Для этого определяется глубина нагрева фитинга или муфты путем отметки карандашом или маркером размера заглубления насадки. Отметку такого же размера делают на трубе.

Подготовка паяльника заключается в установке аппарата на рабочую подставку. Насадки, соответствующие диаметрам монтируемых деталей, крепятся на нагревательную поверхность. Элементы монтажа должны относительно легко попадать в нагретые насадки.

На регуляторе управления температурой паяльника выставляется оптимальная температура нагрева, она обычно составляет 210—260 градусов, полипропилен начинает плавиться при 170 градусах. Детали, подлежащие соединению, одновременно надеваются на отмеченную маркером глубину на нагретые насадки.

Дождавшись размягчения поверхностей (необходимое для этого время можно определить по специальным унифицированным таблицам), детали соединяют между собой на отмеченную глубину. Элементы соединяют с небольшим усилием, но без поворотов по своей оси — это категорически запрещено и нарушит герметичность сплава нагретых поверхностей.

Температурные параметры монтажа

Температура пайки полипропиленовых труб зависит от диаметра и толщины изделия и начинается от 170 градусов. Для удобства расчёта времени нагрева существуют специальные таблицы. Ниже указаны временные параметры нагрева основных диаметров труб, используемых при монтаже домашних теплосетей или водопровода при температуре нагрева паяльного агрегата 240 градусов.

Стандартные диаметры труб, фитингов муфт в миллиметрахВремя нагрева в секундахВремя стыковки соединяемых деталейВремя фиксации для охлаждения деталей
16542
20542
25742
32864
401264

Используя параметры оптимального нагрева, стыковки и охлаждения соединяемых элементов, добиваются надёжного спаивания полипропиленовых труб и других составных частей трубопровода.

Трубопровоы холодного водоснабжения

Для монтажа холодного водоснабжения можно использовать любые полипропиленовые трубы, в том числе марки PN 10 и PN 16. Эти модели тонкостенны и требуют аккуратного отношения при стыковке расплавленных частей, для их соединения прилагается минимальное усилие. А также необходимо строго соблюдать время необходимого нагрева частей соединения. Для холодного водоснабжения используют, как правило, не армированные трубы, поэтому дополнительная обработка стыковочных концов не требуется. Перед началом монтажа основной конструкции лучше сначала произвести несколько пробных соединений для выбора оптимальной температуры нагрева паяльника.

Трубопроводы тепловых магистралей и горячего водоснабжения

Горячая вода, проходящая по трубам, вызывает незначительное расширение материала и, как следствие, увеличение длины изделия. Для компенсации этого явления при монтаже необходимо время от времени делать П-образные искривления магистрали. Высокая температура воды также требует установки специализированных армированных труб, которые изготавливаются немного больше необходимого для состыковки диаметра. Аккуратно обрезают лишний слой материала шейвером. Это необходимо для компенсации расширения по ширине трубы при нагреве. Дальнейшие действия происходят так же, как и при стыковке холодного водопровода.

Ремонт вышедших из строя участков магистрали

При разрыве трубы, течи или в результате некачественной пайки порой возникает необходимость замены вышедшего из строя участка. Для этого отключается водоснабжение и вырезается повреждённый участок специальными ножницами. В местах отреза в обязательном порядке осушаются края труб, зачищаются и протираются спиртосодержащей обезжиривающей жидкостью. Только после этого приступают к привариванию нового исправного куска методами, описанными выше в зависимости от температуры, проводимой по магистрали воды.

Метод холодной сварки

Этот способ соединения элементов магистрали подойдёт только для холодной воды под незначительным давлением. Стыковочные поверхности обезжириваются. Наносится специальный клей, продающийся в строительных магазинах, элементы стыкуются и фиксируются на тридцать секунд. Водопровод будет готов к использованию только через час. Такой метод не отличается надёжностью и не создаёт монолитное соединение деталей.

Читать еще:  Трубы нержавеющие aisi 304 бесшовные сортамент

Полипропиленовые трубы — это хорошая альтернатива классическим, стальным или чугунным магистралям. Монтаж водного и теплового снабжения с их помощью прост, не трудоёмок и дешёв. Поэтому эти изделия заняли своё большое и законное место в своём сегменте строительного рынка.

Руководство по правильной пайке труб из полипропилена

Для устройства внутренних сетей водоснабжения и отопления в усадебном доме или квартире используют трубопроводы из пластика. Для объединения отдельных участков в единую систему предназначена пайка полипропиленовых труб. Для качественного выполнения операции требуются определенные навыки, но после некоторой тренировки это можно сделать самостоятельно.

  1. Трубопроводы из полипропилена, их достоинства
  2. Виды пластиковых труб, тонкости процесса спайки
  3. Способы соединения полимерных труб
  4. Стыковая пайка
  5. Муфтовая пайка
  6. Пайка с помощью электрофитинга
  7. Другие способы пайки
  8. Аппараты и другие инструменты для пайки полипропиленовых труб
  9. Выбираем аппарат для пайки
  10. Как паять трубы из полипропилена своими руками
  11. Особенности пайки труб с армированием
  12. Ошибки, недопустимые при пайке труб

Трубопроводы из полипропилена, их достоинства

Полипропиленовые трубопроводы пригодны для горячего и холодного водообеспечения, отопления. Изделия, с армированным слоем из фольги, стекловолокна или алюминия выдерживают температуру до 95 0 С, давление 20-25 атм. Применяются для внутреннего водопровода и отопления, в системе подачи ее от магистрали.

Изделия обладают достоинствами:

  • долгий срок эксплуатации;
  • выдерживают высокие физические нагрузки;
  • не разрушаются от влаги, агрессивных жидкостей;
  • легкие, что облегчает их монтаж;
  • низкая теплопроводность не снижает температуру теплоносителя;
  • не ухудшают вкус и химический состав жидкости;
  • имеют невысокую стоимость.

Эти характеристики полипропиленового трубопровода делают его популярном в современном строительстве и при ремонте водопровода в жилом фонде.

Виды пластиковых труб, тонкости процесса спайки

Понятие «пластиковые трубы» объединяет в себе ряд изделий, которые имеют различие в использовании и химическом составе. Выделяют следующие виды:

  1. Поливинилхлоридные (ПВХ). Рекомендуются для холодного водоснабжения. Легкие, прочные. Используются для прокладки в открытом виде.
  2. Полипропиленовые (ПП). Выдерживают высокие температуры, давление, предназначены для транспорта горячих жидкостей и в отопительных системах. Соединения отдельных элементов осуществляют пайкой пропиленовых труб.
  3. Полиэтиленовые(ПЭ) . Гибкие, эластичные, при нагревании становятся мягкими. Бывают высокого (ПВД) и низкого давления (ПНД). Используются для холодной воды.
  4. Из сшитого полиэтилена (РЕХ). Легко изгибаются, выдерживают механические нагрузки, высокие и низкие температуры. Предназначены для горячего и холодного водоснабжения.
  5. Металлопластиковые. Многослойные. Используются для питьевого водопровода и отопления.

Пайка пластика обеспечивается термопластичностью материала. При нагреве он становится мягким, как пластилин, отдельные фрагменты легко соединяются при взаимном прижатии. Остывание приводит к образованию прочного стыка, который не пропускает жидкость.

В процессе пайки имеет место полифузия – взаимное проникновение молекул. Так как шов образуется из материала изделий, его химическая формула равна формуле материала и сохраняет его физические свойства. В стыке нет границы между элементами, чем объясняется его прочность.

Способы соединения полимерных труб

Существует несколько методов осуществления такой операции, как пайка пластиковых труб. Остановимся на каждом подробнее.

Стыковая пайка

Это соединение изделия одинакового внутреннего и наружного диаметра. Последовательность следующая:

  1. Подгонка торцов для плотного их прилегания, для этого применяют торцеватель зачистки кромок.
  2. К торцу прижимают плоский нагреватель. Выдерживают определенное время для расплавления.
  3. Снимают нагреватель и прижимают торцы друг к другу, выдерживают до остывания. Происходит процесс полимеризации и образования шва.

Чтобы получить качественное соединение, для стыковой сварки используют специальные аппараты станочного типа. Такие приспособления выбирают для работы профессионалы. На бытовом уровне для полипропиленовых соединений этот метод практически не применяется.

Муфтовая пайка

Муфтовая пайка полипропиленовых труб наиболее часто применяется для прокладки их в квартире или жилом доме. Здесь используются две детали – муфта и труба. Внутренний диаметр муфты должен соответствовать наружному диаметру трубы. Муфтой может быть отрезок трубы, тройник, отвод, кран или другой фитинг.

Пайка осуществляется с помощью приспособления, на одной стороне которого расположена муфта, на другой – дорн. В муфту аппарата вставляется труба, на дорн одевается муфта, с помощью которой выполняется соединение. Производится одновременный нагрев торцов. Важно не превысить время нагревания, чтобы не расплавилась вся стенка.

После нагрева обе заготовки одновременно снимают с нагревателя, трубу вставляют в муфту на отмеченную глубину. Дальнейшее охлаждение приводит к процессу полимеризации соприкасающихся поверхностей и их спайке.

Пайка с помощью электрофитинга

Пайка труб из полипропилена с применением электрофитинга выполняется с помощью муфтового аппарата, оснащенного электрическим кабелем. Муфта-фитинг надевается на трубу и подключается к нагревателю. Она нагревается до температуры 260 0 С, расплавляется и происходит их спайка. Далее аппарат выключают и отсоединяют от фитинга. После остывания соединения, образуется прочный контакт.

Другие способы пайки

Один их способов соединения полипропиленовых трубопроводов, это, так называемая, холодная сварка. Выполняется с помощью органического клея-растворителя. Его нанесение на поверхность пластика вызывает размягчение пластика. Обработанные участки необходимо сразу же соединить, так как клей быстро испаряется. Этот метод используют для соединения деталей из ПВХ, которые малопластичны при нагревании.

Аппараты и другие инструменты для пайки полипропиленовых труб

Для домашних коммуникаций применяют пластиковые трубы наружным диаметром 20-63 мм. Для их пайки выбирают малогабаритные приспособления. Это паяльник простой конструкции, его часто называют утюгом. Аппараты различаются по форме нагревательного элемента, бывают цилиндрические и мечевидные. На мечевидные надеваются насадки в виде дорна и гильзы. Они предназначены для торцевой пайки. В цилиндрическом нагревателе используют длинную круглую насадку обжимного типа.

Кроме аппарата для пайки понадобятся следующие инструменты:

  • ножницы для нарезки;
  • швейер для торцевания армированных изделий;
  • рулетка или линейка;
  • маркер;
  • органический спирт дл обезжиривания;
  • ветошь;
  • перчатки.

Обеспечив себя необходимым инструментом, можно приступать к работе.

Выбираем аппарат для пайки

Прежде, чем решить, как паять трубы из полипропилена, необходимо выбрать подходящий аппарат. Первое, на что следует обратить внимание:

  1. Мощность. В домашних условиях применяют трубы диаметром до 50 мм. Для их пайки достаточно аппарата мощностью 0,7 кВт. Если вы рассчитываете паять отрезки диаметром до 75 мм, остановите выбор на агрегате в 1 кВт мощности.
  2. Вид элемента нагревания – плита или цилиндр. Первый вариант проще в работе, на нем стоит остановиться малоопытному сантехнику.
  3. Число насадок и их размеры. Выбирают несколько диаметров, подбирая их к размерам используемых деталей.
  4. Производитель. Отдают предпочтение известным производителям, которые зарекомендовали себя качественной продукцией.

Качество сварочных аппаратов определяется величиной погрешности температуры нагревания детали. Лучшими считают чешские инструменты, но они самые дорогие. Дешевле аппараты российского производства. Для монтажника, который использует их для собственных целей, это самый выгодный вариант. Китайская продукция отработает срок гарантии, но не более.

Как паять трубы из полипропилена своими руками

Для соединения труб с помощью пайки нагревают соединяемые участки и вставляют их друг в друга. После охлаждения получаем единую конструкцию. Чтобы знать, как правильно паять полипропиленовые трубы, следует ознакомиться с инструкцией. Порядок действий следующий:

  1. Отрезаем нужный размер трубы.
  2. Отмечаем глубину входа ее в муфту.
  3. Включаем паяльник для полипропиленовых труб и нагреваем насадки.
  4. Надеваем детали на насадки. Выдерживаем время нагрева (определяем его по таблице 1).
  5. Снимаем детали с нагревателя, соединяем их, прижимаем, держим 4-6 секунд.
  6. Проверяем качество соединения.

Время и температура нагрева полипропилена зависят от размеров свариваемых труб, это уточняют по данным таблицы 1.

Диаметр трубы, ммДлина свариваемой поверхности, ммПериод нагревания, секПериод сваривания, секПериод охлаждения, мин
16,013,0543
20,014,0543
25,016,0743
32,020,0844
40,021,01264
50,022,51865
63,024,02466

Как видим из таблицы, все основные параметры спайки зависят от диаметра. Время нагрева или охлаждения должно соблюдаться, отклонение в любую стороны приведет к некачественному соединению.

Перед началом пайки нужно подготовить паяльник. На него надевают насадки нужного диаметра. Устройство включают в сеть, нагревают до 260 0 С. Об этом сигнализирует звуковой сигнал или мигание зеленой лампочки. Далее действуем по инструкции, соблюдая требуемую температуру и время нагревания.

При расположении трубопровода в неудобных местах отдельные элементы нагревают по очереди. Первый должен иметь более высокую температуру, за время нагрева второго он немного остынет. После этого обе части быстро соединяют и выдерживают 4-6 секунд. При поворотах для обеспечения прямого угла стыка применяют угловые муфты.

Особенности пайки труб с армированием

Перед пайкой армированных полипропиленовых труб слой армирования необходимо удалить. Алюминий в стенке требует длительного нагрева для плавления, к тому же он увеличивает диаметр, и она не входит в стандартные насадки.

Для зачистки используют швейер. Это втулка из металла с встроенными ножами, которые при вращении снимают армирование до пластика. Если алюминиевый слой расположен внутри стенки, применяют торцеватель.

Ошибки, недопустимые при пайке труб

Основными ошибками бывают:

  • недогрев или перегрев полипропилена;
  • нарушение соосности стыкуемых деталей;
  • нарушение процесса пайки;
  • неправильный выбор материала или размера.

Если нагревать полипропилен больше положенного времени, возникает наплыв пластика внутри трубы, что уменьшает ее пропускную способность. При недостаточной температуре полипропиленовый стык получается непрочный и прослужит короткое время. Если оси стыкуемых заготовок не совпадают, появляется перекос трубопровода, что ухудшает его работу. При стыковой сварке материал стыкуемых поверхностей должен быть одинаковым, иначе прочность шва нарушается.

Пайка полипропиленовых труб – процесс непростой, но выполнимый. Важным моментом является выбор качественного материала, удобного и надежного паяльника. При проведении работ следует соблюдать меры безопасности, иметь защитную одежду и рукавицы, обязательно проветривать помещение.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
