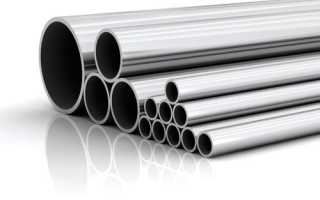

Соотношение дюйма к миллиметру в трубах

Как правильно определять размеры труб

Как правильно состыковать трубы из различных материалов, если стальная продукция маркируется в дюймах, а пластик в миллиметрах? Почему при делении миллиметров на 25,4 получаются далекие от нормативных размеров значения? Как определять размеры труб в дюймах и миллиметрах?

В чем подвох?

Со школьных лет мы знаем, что 1 дюйм (или inch) равен 25,4 мм. Если взять трубу, измерить ее штангенциркулем и разделить его показания на величину дюйма в миллиметрах, то результат не совпадет с заводской маркировкой.

Путаница возникла из-за того, что стальные и чугунные трубы начали производиться еще в те далекие времена, когда все стандарты устанавливались в имперской системе измерений. За рубежом это были ярды, футы и дюймы, а в России вершки, аршины и сажени. Однако со времен Петра I Россия, хоть и со скрипом, но приняла западные инчи.

При этом значение самого дюйма в европейских странах существенно отличалось и варьировалось от 2,4 до 3,766 см. Практически в каждом государстве по-своему мерили инчи, что осложняло пересчеты в метрическую систему. И только в 1958 году международные службы стандартизации договорились привести дюйм к единому значению, приняв за эталон английскую мерку в 2,54 см.

Неподготовленный человек ожидает увидеть в ГОСТах единую систему измерения. Но в том же ГОСТ 6357-81 цилиндрическая резьба указана в дюймах, а высота ее зубьев и глубина пазов – в миллиметрах.

Как видно из приведенного примера, в одном нормативном документе метрическая система мирно сосуществует с имперской, дополняя ее.

ГОСТы, регламентирующие нормативы производства труб, разработаны в 1975 и 1981 гг. поэтому можно ожидать, что советские дюймы будут равны международному значению. Почему же тогда дюймовая труба не равна современному inch, а близка к его прусскому значению?

Отчасти это можно объяснить традициями и культурным наследием, отчасти существующей системой внешних и внутренних диаметров.

Диаметры трубы

Чтобы совсем запутать новичка и облегчить жизнь профессионалам, была введена система, состоящая из четырех основных видов диаметра.

  1. Dн. Наружный диаметр . Бывает малым, средним и большим. Первый используется при прокладке бытовых коммуникаций, второй – для городского водовода и канализации, а большой существует для промышленных путепроводов.
  2. Рабочее сечение . Это внутренний диаметр, измеряемый в знакомых нам миллиметрах. Рассчитывается как разность наружного диаметра и толщины стенок. Т.е. если наружный размер равен 50 мм при толщине стенки в 2 мм, то рабочее сечение находим так: 50мм – 2х2мм = 46 мм.
  3. Dу. Условный проход . Внутренний диаметр округляется до ближайшего стандартного значения. Вот здесь-то и кроется причина неразберихи. Почему округляется-то? Для расчетов нарезания резьбы. Толщина стенок может варьироваться, а резьба имеет строгую стандартизацию. К тому же при расчете данной величины в зависимости от размера трубы накладывается определенный коэффициент. Поэтому без специальных таблиц разобраться в этом вопросе будет сложно.
  4. Диаметр в дюймах . Это еще более усредненное значение условного прохода. Этот параметр позволяет подбирать изделия, изготовленные из разного вида сырья, при комбинировании их в системе. Дело в том, что размеры труб в дюймах указываются на стальной трубной продукции, а вот медную и алюминиевую — маркируют в миллиметрах. Значения в дюймах нужно округлять.
  5. Толщина стенки в миллиметрах (S) . От этого параметра зависит качество трубной продукции – ее объем и прочность. Его рассчитывают как разность между величинами наружного и внутреннего сечения трубы.

Иногда специалисты применяют при пересчетах т.н. трубный дюйм, равный 33,249 мм. Но для расчетов с полудюймовой трубой он не работает.

Способ измерения

Далее свой взнос в путаницу в размерах вносит способ измерения. В миллиметрах замеры делаются по наружному диаметру, а в дюймах – по внутреннему.

Это значит, что для стыковки через пластиковый фитинг нужно измерить наружный размер трубы, а для того, чтобы установить металлический, высчитывайте Dу.

Что со всем этим делать?

В зависимости от того, насколько часто вы сталкиваетесь с необходимостью стыковать миллиметровые и дюймовые трубы, есть несколько способов решить проблему перевода измерений.

  • Рулетка . Старое доброе правило гласит: не доверяй расчетам, а измеряй внутренний и внешний диаметр того, что есть, и того, что покупаешь. Годится в тех ситуациях, когда вы вживую приобретаете фитинги и можете самостоятельно их измерить. В этом случае вам не нужны сложные профессиональные таблицы. Достаточно знать размеры устанавливаемых труб, и на основании измерения их параметров подбирать в магазине то, что вам нужно.
  • Эксперт . Опытные мастера, своим руками проложившие сотни километров трубопровода, по внешнему виду сразу определяют размер трубы и подходящие к ней комплектующие. Если вы доверились специалистам, то переживать за сопряжение инчей и миллиметров уже не придется.
  • Таблица . В случае, когда нужно оптом закупить большие объемы проката и соединить его с пластиком, потребуется точно знать, что с чем можно стыковать. Девушки в отделе продаж далеко не всегда могут адекватно подобрать необходимые комплектующие. Да и онлайн консультанты зачастую не отличаются профессионализмом. В этой ситуации вам помогут таблицы. В них вам нужно найти нужный размер в дюймах и посмотреть его аналог в миллиметрах при тонкой, нормальной и усиленной стенке.
  • Смешанный . Доверяй, но проверяй. Это простое правило поможет вам избежать досадных ошибок. Собственные расчеты перепроверьте консультацией у опытных мастеров, которым вы доверяете. А советы продавцов соотнесите с замерами, выполненными самостоятельно. Такой подход поможет новичкам обрести уверенность в своих действиях и оградит от ненужных растрат.

Вес и длина

При заказе труб с оптовой базы довольно часто указывается цена не погонного метра, а килограмма. В этом случае необходимо в предоставленном прайсе найти соотношение веса и метража. И уже с учетом этого параметра высчитывать стоимость заказа.

Например, вам нужно 10 метров дюймовой трубы, 1 м которой весит 2,39 кг. Умножаем требуемую длину на ее вес: 10 м * 2,39 кг = 23,9 кг. Далее остается умножить полученный результат на стоимость 1 кг продукции.

Теперь вы знаете, как ориентироваться в хаосе на стыке дюймов и миллиметров. Используйте любой из приведенных способов подбора комплектующих. Наиболее распространенные размеры вы можете найти в приведенных ниже таблицах. Они просты, понятны, и новичкам в них легко ориентироваться.

Диаметры стальных труб. Таблица размеров в дюймах и мм.

Оглавление:

  • Дюймы против мм. Откуда путаница и когда необходима таблица соответствия
    • А трудность в чем?
    • Пример:
    • Таблица соответствия условного прохода дюймам
    • Таблица. Внутренний и наружный диаметры. Стапьные водо/водогазoпроводные, эпектросварные прямошовные, стальные бесшовные горячедеформированные и полимерные трубы
    • Таблица соответствия условного диаметра труб с международной маркировкой
    • Диаметры и другие характеристики трубы из нержавеющей стали
    • Знаете ли вы?
  • Какую трубу считать малой — средней -большой?
  • Как узнать диаметр трубы? Измерить!
    • Пример:
  • Виды стальных труб по способу их производства
    • Важно знать!
Читать еще:  Труба прямоугольная ГОСТ 8645 82

Её величество труба! Безусловно, она делает нашу жизнь лучше. Примерно так:

Ключевая характеристика любой цилиндрической трубы — это её диаметр. Он может быть внутренним () и наружным (Dn). Диаметр трубы измеряется в миллиметрах, но единица измерения трубной резьбы — дюйм.

На стыке метрической и забугорной систем измерения как правило возникает больше всего вопросов.

Кроме того,реально существующий размер внудреннего диаметра часто не совпадает с Dy.

Давайте подробнее разберемся как нам с этим дальше жить. Трубной резьбе посвящена отдельная статья для ознакомления нажмите здесь. Читайте также про профильные трубы, которые используются для возведения конструкций.

Дюймы против мм. Откуда путаница и когда необходима таблица соответствия

Трубы, диаметр которых обозначается дюймами (1″, 2″) и/или долями дюймов (1/2″, 3/4″), являются общепринятым стандартом в водо — и водогазоснабжении.

А трудность в чем?

Снимите размеры с диаметра трубы 1″ (о том как измерять трубы написано ниже) и вы получите 33,5 мм, что естественно не совпадает с классической линейной таблицей перевода дюймов в мм ( 25.4 мм ).

Как правило монтаж дюймовых труб проходит без затруднений, но при их замене на трубы из пластика, меди и нержавеющей стали возникает проблема — несоответствие размера обозначенного дюйма (33,5 мм) к его реальному размеру (25,4 мм).

Обычно этот факт вызывает недоумение, но если глубже заглянуть в процессы происходящие в трубе, то логика несоответствия размеров становится очевидна и непрофессионалу. Все довольно просто — читайте дальше.

Дело в том, что при создании водного потока ключевую роль играет не внешний, а внутренний диаметр и по этой причине для обозначения используется именно он.

Однако несоответствие обозначаемых и метрических дюймов все равно остается, т. к. внутренний диаметр стандартной трубы составляет 27,1 мм, а усиленной — 25,5 мм. Последнее значение стоит довольно близко к равенству 1»=25,4 но все же им не является.

Разгадка состоит в том, что для обозначения размера труб применяется номинальный, округленный до стандартного значения диаметр (условный проход Dy). Величина условного прохода подбирается так, чтобы пропускная способность трубопровода увеличивалась от 40 до 60% в зависимости от роста величины индекса.

Пример:

Наружный диаметр трубной системы равен 159 мм, толщина стенки трубы 7 мм. Точный внутренний диаметр будет равен D = 159 — 7*2= 145 мм. При толщине стенки 5 мм размер составит 149 мм. Однако, как в первом так и во втором случае условный проход будет иметь один номинальный размер 150 мм.

В ситуациях с пластиковыми трубами для решения проблемы несоответствующих размеров используются переходные элементы. При необходимости заменить или состыковать дюймовые трубы с трубами, выполненными по реальным метрическим размерам — из меди, нержавейки, алюминия, следует брать во внимания и наружный, и внутренний диаметры.

Таблица соответствия условного прохода дюймам

ДуДюймыДуДюймыДуДюймы
61/8″1506″90036″
81/4″1757″100040″
103/8″2008″105042″
151/2″2259″110044″
203/4″25010″120048″
251″27511″130052″
321(1/4)»30012″140056″
401(1/2)»35014″150060″
502″40016″160064″
652(1/2)»45018″170068″
803″50020″180072″
903(1/2)»60024″190076″
1004″70028″200080″
1255″80032″220088″

Таблица. Внутренний и наружный диаметры. Стапьные водо/водогазoпроводные, эпектросварные прямошовные, стальные бесшовные горячедеформированные и полимерные трубы

Таблица соответствия диаметра условного прохода, резьбы и наружных диаметров трубопровода в дюймах и мм.

Условный проход трубы Dy. мм

Диаметр резьбы G». дюйм

Наружный диаметр трубы Dn. мм

Трубы стапьные водо/водогазoпроводные ГОСТ 3263-75

Трубы стальные эпектросварные прямошовные ГОСТ 10704-91. Трубы стальные бесшовные горячедеформированные ГОСТ 8732-78. ГОСТ 8731-74 (ОТ 20 ДО 530 мл)

Диаметр труб в дюймах и миллиметрах – таблицы, калькулятор и формула для перевода

В огромном числе предложений строительного рынка разобраться сложно, поэтому перед покупкой следует детально изучить, что такое объем трубопроката и, как его используют на практике. Можете сразу воспользоваться расположенном ниже онлайн калькулятором для перевода без ознакомления с теорией.

Онлайн калькулятор для перевода дюймов в миллиметры и обратно

Диаметр труб в дюймах и миллиметрах – это очень важные показатели. Многие сталкивались с проблемой замены или установки трубопровода, и поиском соответствующих материалов для работы.

Пример как вводить данные в калькулятор

В записи размера в дюймах следует отделять целую часть числа от дробной (если она есть) пробелом: например 10 1/4, или 20 4/8; в противном случае получится 101/4 и 204/8. Дробные числа в миллиметрах вводятся через точку, а не запятую (25.4 а не 25,4).

Данные для расчёта вводите в след. порядке: щёлкните левой кнопкой мышки в окне соответствующего параметра для появления мерцающего курсора; введите Ваши цифры. Дробная часть дюйма вводится без знака.

1 Дюйм = 25.4 миллиметра (мм). В настоящее время дюйм, благодаря своей наглядности, часто используется для измерения диаметров водогазовых труб и резьбы. Многие детали также имеют размеры, кратные дюймам. Кроме целых дюймов измерения проводятся в четвертых (1 / 4),восьмых (1 / 8), шестнадцатых (1 / 16), тридцать вторых (1 / 32) долях дюйма и т.д. Стальная труба в 1 дюйм имеет условный внутренний диаметр – 25,5 мм, а наружный с резьбой – 33,25 мм. Расхождения связаны с тем, что размеры труб в метрической системе меряются по условному проходу Dn, а в дюймовой – по наружному диаметру D.

Если возникнут вопросы по использованию онлайн калькулятора, вы всегда можете задать вопрос в форме комментария. Так же настоятельно рекомендуем ознакомиться с инструкцией (находиться под калькулятором).

Как переводят дюймовые величины в метрические обозначения

Перевод дюймов в метрические показатели объемов труб выполняют, руководствуясь специальными таблицами. Вот пример такой таблицы:

Чтобы перевести метрический диаметр трубного сортамента нужно выполнять округления в направление увеличения. Выполняя данный перевод, нужно помнить, что по международным нормам один inch учитывают, как 2,54 см.

Читать еще:  Сварочный пост для пайки медных труб

С такими данными перевод можно выполнить посредством самого простого калькулятора. Теперь, когда подсчитано сечение трубопрокатного сортамента, следует верно просчитать его объем.

На практике чтобы перевести измерения вариантов из стали, нужно учесть, что дюймовые показатели при расчете не будут равняться показателю в мм. Причина в том, что при нанесении маркировки прописывают внутренний объем.

После единицей измерений становится условный проход, обозначенный целым числом. Именно по этим причинам, чтобы перевести значения, их нужно округлять. Неопытному мастеру произвести такой перевод трудно.

Поэтому, если нужно перевести эти показатели, лучше обратиться за помощью к профессионалам, или выполнить перевод, взяв за основу специальную таблицу. Профессионалы помогут перевести нужные значения, и помогут правильно выбрать нужные изделия и остальные детали для трубопровода.

Таблицы для перевода

При строительстве магистралей различного назначения применяют разные трубопрокатные материалы: из стали, из меди, из латуни, из пластика и другие. Все эти изделия отличает классификация и меры измерений.

Габаритные величины всех трубных изделий задаются такими показателями:

  • Дн – внешний Ø.
  • Дв – внутренний Ø.
  • h – толщина стенки.

Ранее пользовались только магистралями из стали, и для них создали свою систему определения размеров. К примеру, диаметр полдюймовой трубы в переводе на мм равен 12,7. Это ее внутренние размеры. То есть, в этом показателе учтен не только габарит полдюймовой трубной заготовки, но и ее пропускная возможность.

А наружный обхват полдюймовой заготовки составляет 2,1 см. Поэтому в таблице возле полдюймовой резьбы обязательно добавляют слово труб. Зная точные размеры полдюймового и любого другого вида сортамента, можно быстрее сделать правильный выбор нужных объемов.

Это наглядно видно в таблице:

Сейчас эти габариты принято указывать так, как показывает следующая предоставленная таблица:

Первая таблица диаметров (его символьное обозначение – Ø, далее будет обозначаться в статье) труб показывает величины в миллиметрах, а во второй таблице использованы дюймы (международное обозначение – inch или in, далее будет обозначаться в статье). Малоопытный мастер может поинтересоваться, почему так? И какие обозначения считают правильными?

Причина в том, что во всем мире применяется метрическая система. В основе этой системы лежат два показателя: условный и номинальный объем. Подходят к этим понятиям по – разному, но в конечном результате они показывают внешний объем. По своей сути эти величины безразмерные, но иногда они указываются в миллиметрах.

Анализируя табличные данные можно сравнить изделия отечественных изготовителей и аналоги зарубежного производства.

Интересно! Разночтение измерений появилось одновременно с вводом медных систем в Европе во второй половине 20-го века. В России в то время стандарты для металлического сортамента определялись в мм, а не в inch, эта система измерения обширно используется и на сегодняшний день.

Соответствие двух систем обозначений

В водяных и газовых системах широко используют трубы из стали. Их габариты показывают целыми величинами или их долями. Например, диаметр трубного изделия размером в 1 дюйм в мм будет равняться 33,5, а диаметр трубного изделия в 2 дюйма в мм отвечает 67.

Это конечно не соответствует заявленным 25,4 и 50 мм. При прокладке арматуры с дюймовыми обозначениями к изделиям в 1 и 2 inch сложностей не возникает, но замена на пластиковые и медные изделия требует учета несоответствия в обозначениях.

Зачем все так усложняют? Дело в том, что для образования потока жидкости важно учесть внутренний размер. По этим причинам стали указывать именно этот показатель 1дюймовых, 2дюймовых и всех остальных трубопрокатных материалов. Самыми точными считают показатели в величинах условного прохода.

Условный проход 1дюймового, 2дюймового и остального трубного сортамента равняется габаритам просвета. Для обозначения метрического размера 1 дюймового, 2 дюймового и любого другого трубопровода, рекомендуют использовать таблицы.

Точные определения – формула для расчета

Эти знания нужны, чтобы вычислить количество транспортируемой среды. Это очень важно для отопительных систем. Например, когда необходимо проложить систему обогрева, нужно определить и рассчитать размер сортамента в сечении, чтобы все жилье прогревалось равномерно.

Как точно определить сечение каждой трубы в таких величинах, как дюймы может подсказать формула: D = sqrt ((314∙Q)/ (V∙DT)).

  • D – внутренний объем трубопроката;
  • Q — это поток тепла, который определяют в кВт;
  • V обозначает быстроту носителя тепла, ее определяют в м/с;
  • DT – это различие температурных показателей, на входе и выходе сети;
  • sqrt – квадратный корень.

Соответствие дюймовых водопроводных труб метрическим

Трубы для воды и газа зачастую измеряют в дюймах а не в (мм). Диаметр дюймовой трубы 1» составляет 33.5 (мм), однако размер дюйма в метрической системе составляет 25.4 (мм).
Расхождения связаны с тем, что размеры труб в метрической системе меряют по условному проходу Dn, а в дюймовой по наружному диаметру (D).


Соотношение дюйма и миллиметра. В международной системе единиц один дюйм равен 25.4 миллиметра.
Записанное в виде равенства это соотношение выглядит следующим образом: 1 дюйм = 25.4 мм
Данное официально стандартизированное измерение было внесено в международную систему единиц в 1959 г.
И дюйм, и миллиметр являются единицами измерения длины. Дюймы принадлежат английской системе единиц, а миллиметры – метрической системе измерения.
Хотя дюймы используют в США, Великобритании и Канаде, вам часто придется переводить эту единицу измерения в метрическую систему (например, в миллиметры) для научных целей.
Обратное соотношение выглядит таким образом: 1 миллиметр равен 0.0393700787402 дюйма.

Сравнительная таблица перевода диаметров труб из дюймов в мм

Диаметр условного прохода трубы, ммДиаметр резьбы, дюймНаружный диаметр трубы, мм
Труба стальная водогазопроводнаяТруба бесшовнаяТруба полимерная
103/8″171616
151/2″21,32020
203/4″26,82625
251″33,53232
321 1/4″42,34240
401 1/2″484550
502″605763
652 1/2″75,57675
803″88,58990
903 1/2″101,3102110
1004″114108125
1255″140133140
1506″165159160

В водо- и газоснабжении широко применяются стальные трубы, диаметр которых принято называть в дюймах (1″, 2″) или его долях (1/2″, 3/4″). Если измерить диаметр трубы 1″, то получим 33,5мм , что конечно не соответствует 1″ (25,4мм). При монтаже трубопроводной, арматуры, где размеры обозначены дюймами, трудностей не возникает, но при замене стальных «дюймовых» труб на пластиковые, медные, нержавеющие необходимо учитывать несоответствие названий и обозначений по дюймам и настоящими метрическими размерами.

Читать еще:  Пайка труб ПНД электромуфтовым методом

Возникает закономерный вопрос, зачем такая путаница в размерах и что подразумевают под трубным дюймом? Для создания потока воды важен внутренний диаметр трубопровода, поэтому и в обозначениях стали указывать именно внутренний диаметр. Но и тут мы сталкиваемся с условностями обозначений — внутренний диаметр дюймовой обыкновенной трубы 27,1мм, усиленной — 25,5мм — самый близкий к 1″; размер. Секрет в том, что правильным является обозначение трубопроводных систем в единицах условного прохода Ду (Dn). Условный проход примерно соответствует диаметру просвета элемента трубопровода и не имеет единицы измерения и указывается в целых числах, причем, шаг условного прохода выбирается так, чтобы пропускная способность трубопровода возрастала на 40-60% с ростом индекса. Для определения точных метрических размеров надо смотреть в таблицу.

При стыковки стального трубопровода с пластиковым или замены одного на другой есть стандартные переходные элементы. Сложности возникают при использовании медных, алюминиевых, нержавеющих труб, которые выпускаются по метрическим стандартам. В таких случаях необходимо учитывать реальный метрический размер труб не только наружный, но и внутренний.

Расчет объема трубы

Определите радиус трубы R. Если необходимо рассчитать внутренний объем трубы, то надо найти внутренний радиус. Если необходимо рассчитать объем, занимаемый трубой, следует рассчитать радиус внешний. Путем измерений можно легко получить диаметр (как внутренний, так и внешний) и длину окружности сечения трубы. Если известен диаметр трубы, поделите его на два. Так, R=D/2, где D — диаметр. Если известна длина окружности сечения трубы, поделите его на 2*Пи, где Пи=3.14159265. Так, R=L/6,28318530, где L — длина окружности.

Найдите площадь сечения трубы. Возведите значение радиуса в квадрат и помножьте его на число Пи. Так, S=Пи*R*R, где R — радиус трубы. Площадь сечения будет найдена в той же системе единиц, в которой было взято значение радиуса. Например, если значение радиуса представлено в сантиметрах, то площадь сечения будет вычислена в квадратных сантиметрах.

Вычислите объем трубы. Помножьте площадь сечения трубы на нее длину. Объем трубы V=S*L, где S — площадь сечения, а L — длина трубы.

Статьи Интернет магазин ЮВК, Киев, Украина.

Размеры труб в дюймах – как различать от размеров в миллиметрах

Важнейшими параметрами трубной продукции являются диаметры труб в дюймах и миллиметрах. Многие владельцы недвижимости сталкиваются с необходимостью замены трубопроводной системы и соответственно с поиском требуемых материалов. Качественную сборку можно обеспечить при условии, что диаметр трубы и размеры соединяющих элементов совпадают.

Размерные обозначения современных видов труб

При выборе необходимых изделий вне зависимости, из какого материала они изготовлены, следует учитывать ряд показателей:

  1. Наружный диаметр (Dн) в миллиметрах. Основная характеристика труб. Сумма внутреннего сечения трубы и удвоенная толщина стенок составляет внешний параметр.
  2. Внутренний диаметр (рабочее сечение) в миллиметрах. Данный параметр имеет большое значение для определения проходимости системы. Чтобы его узнать, необходимо от наружного диаметра вычесть двойной размер толщины стенки трубы.
  3. Толщина стенки в миллиметрах (S). От этого параметра зависит качество трубной продукции – ее объем и прочность. Его рассчитывают как разность между величинами наружного и внутреннего сечения трубы.
  4. Условный проход в миллиметрах, маркируется как Dу. Является усредненным значением внутреннего диаметра, который округляют до стандартного параметра в большую сторону. Этот размер учитывают, когда выбирают подходящую арматуру и фитинги.
  5. Номинальный диаметр в дюймах. Данное понятие было введено, чтобы стандартизировать маркировку изделий, произведенных из разных материалов. Значение равно величине условного прохода (прочитайте также: «Условный диаметр трубы это что? Нормы и стандарты»). Этот параметр позволяет подбирать изделия, изготовленные из разного вида сырья, при комбинировании их в системе. Дело в том, что размеры труб в дюймах указываются на стальной трубной продукции, а вот медную и алюминиевую — маркируют в миллиметрах. Значения в дюймах нужно округлять.

Измерительные системы для труб

Существует два способа измерения, возникновение которых имеет исторические корни:

  • имперская система – выражается в дюймах. В настоящее время ее применяют исключительно для водо- и газопроводных труб из стали и арматуры для обустройства водопроводных магистралей;
  • метрическая система имеет следующие единицы измерения – миллиметры, сантиметры, метры. Ее применяют для всех других видов трубной продукции.

В случае стыковки трубопроводов, изготовленных из различных материалов, и возникают сложности в перерасчете в миллиметры и наоборот. Обыкновенный дюйм равен 25,4 миллиметра – его применяют для измерения диаметра внутреннего. Но имеется и особая единица измерения – это дюйм трубный, который составляет 33,249 миллиметра. Его особенность объясняется тем, что он включает в себя диаметр внутренний и толщину двух стенок. Исключением является водовод в ½ дюйма.

Отличия между метрической и дюймовой системой измерения

Визуально не будет сложно отличить дюймовую трубу от метрической. Для этого достаточно посмотреть на нитки резьбы. При этом разницу в градусах между витками невооруженным глазом заметить практически невозможно, поскольку у дюймового изделия она составляет 55, а у метрического – 60. Но не увидеть, что у трубы в один дюйм нити закруглены практически невозможно (подробнее: «Как измеряется дюймовая труба – сравнение с метрической системой измерения диаметра»).

Чтобы измерить шаг резьбы можно применить специальный прибор, который называется резьбомер, но при его отсутствии подойдет обычная школьная линейка или любой другой измерительный прибор. Читайте также: «Размеры труб в дюймах и миллиметрах – правила измерения и различия стандартов».

Метрические трубы измеряют только по внешним границам ниток, а дюймовые – исключительно по внутренней поверхности. Чтобы узнать размер трубы в дюймах и мм,

следует воспользоваться имперской или метрической системой измерения, каждая из которых в настоящее время востребована.

Перевод дюймовых размеров в метрические величины

При необходимости можно воспользоваться специальной справочной литературой, содержащей соответствующие таблицы. Например, в ГОСТе, регламентирующем параметры ВГП, имеются значения, как дюймового условного перехода, так и миллиметрового.

Так, если воспользоваться таблицей, то становится ясно, что размеры трубы дюймовой не будут равны 25,4 миллиметра. Условный проход – составит 25 миллиметров при наружном диаметре –33,6 миллиметра.

В самой удобной таблице содержится величина условного прохода трубы, выраженная в дюймах, ее внешний размер и эквивалентный диаметр в миллиметрах. Он соответствует дюймовой пропускной способности. Так стальной отрезок трубопровода в 1 дюйм можно соединить с полиэтиленовым изделием, у которого условный проход составляет 25 миллиметров.
