Самодельный станок для витой трубы

Витая труба: изготовление и область применения

В настоящее время существует просто огромное количество различных изделий, которые изготавливают из труб. Они могут иметь отличный друг от друга внешний вид, назначение и даже материал. При этом витая труба занимает в данной сфере отдельную нишу, поскольку предполагает практически полное изменение изначальной заготовки.

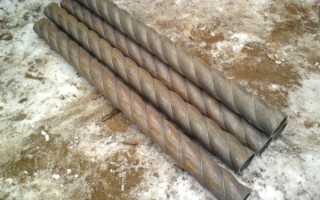

Любительское фото подобных изделий без нанесенного покрытия

Особенности изготовления и использование

Для начала необходимо сказать о том, что подобные конструкции изготавливаются из изделий с тонкими стенками. При этом витая труба характеризуется не способом создания, а внешним видом. Поэтому для работы понадобиться совершенно обычный материал и соответствующее оборудование.

Готовая беседка, созданная с использованием изделий подобного типа

Изготовление

Прежде всего, необходимо сказать о том, что существует несколько различных способов создания таких видов продукции, и все они зависят от наличия соответствующего оборудования.

Поэтому если создается витая труба своими руками, то нужно заранее выбрать все необходимые приспособления и определиться с наиболее удобным методом.

Данные материалы могут иметь различную форму и структуру

• Фактически принцип создания таких материалов заключается в нанесении своеобразной винтовой насечки на заготовке. При этом данную процедуру можно производить как на холодную, так и используя специальные способы нагрева труб, чтобы размягчить основу.

Специальный станок для создания такой насечки

• Создать станок для изготовления витой трубы своими руками довольно просто, но необходимо учитывать определенные параметры и функции. При этом большинство специалистов склоняются к специальной протяжке, которая имеет три или более прокатных вала, деформирующих заготовку в определенных местах, если она подается под вращением.

Еще одна разновидность такого оборудования с реализованной автоматической подачей

• Другие мастера используют специальный верстак, на который и крепится сама труба. После чего инструкция по изготовлению требует произвести разогрев заготовки, а затем при помощи кузнечных молотков определенной формы наносят соответствующую насечку.

Совет!
Для изготовления разных форм витков обычно используют дополнительные насадки или вставки.
Их внешний вид зависит только от личных предпочтений мастера, основанных на желании получить определенный внешний вид.

Изготовление подобной конструкции с использованием кузнечного метода

Область применения

Обычно создается витая декоративная труба, а не несущая конструкция причудливой формы. Дело в том, что после таких обработок технические характеристики материала сильно меняются, и его можно использовать только в качестве украшения.

Для улучшения внешнего вида и защиты от коррозии все подобные конструкции необходимо порывать специальными составами

Стоит отметить, что для получения лучшего внешнего вида на готовое изделие наносят слой различных материалов. Их выбор зависит от желания получить определенный эффект или подобрать конкретный интерьер. Однако цена некоторых подобных красителей или эмалей довольно велика и вызывает дополнительные расходы.

Некоторые типы конструкций с использованием данных труб являются настоящими произведениями искусства и имеют очень большую стоимость

Если изделие создается методом ковки, то его обычно воронят, а на определенные участки наносят золотую или серебряную краску для труб. Также хорошо на подобных материалах смотрится покрытие из хрома или никеля, но такие работы стоят очень дорого.

Совет!
Порой намного проще приобрести такую конструкцию заводского изготовления, чем создавать ее самостоятельно.
Это поможет сэкономить средства и время.

Качество подобной продукции определяется глубиной насечек и их равномерностью, что также сказывается на стоимости конечного изделия

Рекомендации мастеров

• Если производится изготовление витой трубы своими руками, то лучше сначала опробовать имеющееся оборудование на небольшом обрезке, а только после достижения необходимого результата можно приступать к работе. Это позволит определить оптимальные параметры и режимы.

Некоторые варианты таких элементов создаются исключительно вручную и используют для изготовления декоративных конструкций

• Чем тоньше стенка у трубы, тем проще с ней будет работать. Однако при ковке можно использовать практически любые доступные изделия.
• Прежде чем приступать к нанесению насечки, специалисты рекомендуют создать разметку. Так можно не только получить представление об итоговом внешнем виде, но и упростить остальной процесс.

Если было принято решение использовать такой материал для поддержания веса, то внутрь стоит вставить трубу меньшего диаметра, чтобы нагрузки на них распределялись равномерно

Вывод

Изучив видео в этой статье можно более детально ознакомиться с подобными типами материалов и способами их изготовления. При этом взяв за основу текст, который приведен выше, стоит сделать вывод о том, что данная работа может потребовать наличие определенных навыков, особенно если изделие создается методом ковки.

Также необходимо отметить, что витая труба не должна использоваться в качестве несущей конструкции. В ней создаются линии напряженности, и прочность этого материала сильно падает.

Труба витая и рельефная декоративная: красивый и практичный элемент для отделочных работ

Декоративные трубы — это изделия, которые используются для декорирования внутри и снаружи помещений. Внутренняя часть такого изделия ничем не отличается от обычной трубы, однако, внешняя стенка имеет разнообразный (в зависимости от конкретного случая) рельеф. На сегодняшний день ассортимент различных по форме, а также размеру декоративных витых труб невероятно широк.

Витая декоративная труба — основа самых разнообразных конструкций и сооружений

Для чего используются декоративные витые трубы?

Основным отличием от стандартных полых деталей является их внешний вид, который отличается эстетичностью. Именно поэтому они используются в качестве украшения интерьера комнат, а также при производстве различных конструкций. Такие нестандартные изделия можно использовать в тех же условиях, как и обычные трубы, а в некоторых случаях они обладают большей эффективностью.

Огромной популярностью такие изделия пользуются в строительной сфере, где из них выполняются различные каркасные конструкции. Такие конструкции не только выглядят гораздо более презентабельно, но и ничем не уступают обычным трубам по техническим характеристикам. Рассмотрим основные конструкции и элементы, в которых используют декоративные витые трубы:

• из декоративных деталей часто выполняют стойки для беседок;
• различные нестандартные ограды;
• очень популярны витые изделия при монтаже решёток на окна;
• кроме этого, такие детали очень популярны в мебельной отрасли.

Витую трубу можно использовать в качестве опоры в несущих конструкциях

Витые декоративные трубы используются везде и спрос на них с каждым годом растёт. Благодаря этому появляются новые по форме и сложности исполнения изделия.

Особенности производства декоративных витых труб в промышленности

Производство таких декоративных изделий не отличается особой сложностью. Для того чтобы выполнить такую деталь понадобиться обычная труба, как правило, с тонкими стенками. Наиболее популярными являются те изделия, которые выполнены бесшовным путём, однако, и электросварные детали подойдут для создания декоративной рельефной трубы.

Для производства декоративной витой трубы, заготовку обрабатывают на специальном прокатном стане. Полая деталь проходит через прокатные вальцы, в результате чего формируется определённый рельеф. Положение вальцов регулируется в зависимости от того, какой диаметр у трубы.

Полезная информация! Прокатная аппаратура для выполнения декоративных витых изделий включает в себя три вальца, расположенных на суппорте. Стоит отметить, что каждая прокатная деталь, как правило, оснащена индивидуальным проводом.

Существует возможность регулировки суппорта, который используется для укрепления резца. Это позволяет обрабатывать изделия с различными показателями сечения и контролировать угол наклона самой рассечки.

В первую очередь перед началом самого рабочего процесса необходимо задать нужные настройки и отрегулировать элементы станка так, чтобы можно было установить нужную по диаметру заготовку.

После вышеперечисленных действий, производится сведение суппортов и закрепление их с помощью регулировочного винта в нужном положении. После этого можно приступать к процессу изготовления рельефной детали. Стоит также отметить, что насечка может быть двух видов:

• прямой;
• винтовой.

Декоративные трубы из стали выглядят не так эффектно, как изделия из цветных металлов, но зато их стоимость ниже

Ограничений по поводу длины или же по материалу как таковых не существует. Рельефные декоративные трубы производятся и из обычной стали, и из цветных металлов. Наиболее эффектно выглядят сооружения из декоративных изделий, выполненных из цветных металлов, однако, стоимость таких изделий выше, чем стальных.

Станок для производства декоративных труб своими руками

Не каждый хозяин может себе позволить приобрести такой дорогостоящий продукт, как труба витая (рельефная) декоративная, однако, при желании это изделие можно выполнить собственноручно. Для этого понадобится собрать самодельный станок, на котором и будет производиться работа по получению декоративных деталей.

Специалисты не рекомендуют заниматься этим тем, кто совершенно не разбирается в станках и их устройстве. А для тех, кто хотя бы приблизительно понимает суть вопроса — эта инструкция может оказаться полезной.

Рассмотрим основные этапы сборки станка для получения металлопроката с узором на наружной стенке:

1. В первую очередь необходимо изготовить специальное приспособление, которое будет служить опорой для работы на токарном станке (люнет). Для этого необходимо расположить три ролика в определённой позиции.
2. Затем нужно сделать направляющие элементы для люнета. Это позволит опорному элементу скользить по ним.
3. Электронная часть оборудования должна иметь мотор и цепную передачу. Сам рабочий процесс происходит довольно просто: круглая труба фиксируется в патроне, после чего необходимо включить передачу.
4. Дальше необходимо подвести опорную часть таким образом, чтобы ролики зафиксировали трубу и люнет начал скользить по, ранее установленным направляющим элементам.

Станок для производства витых труб можно собрать своими руками, но если планируется большой объем работ, лучше купить готовый

Такой станок отлично подойдёт для нерегулярного или даже одноразового использования, однако, для изготовления витых декоративных труб в промышленных масштабах он не годится. Промышленные станки отличаются массой преимуществ, в сравнении с самодельными: возможность регулировки угла наклона, вариабельность обрабатываемых диаметров от 10 до 150 мм, а также высокая производительность благодаря скорости (120 км/ч).

Виды и характеристики декоративных профильных труб

Декоративная профильная труба – это один из видов металлопроката, который отличается от обычных труб тем, что имеет нестандартную форму сечения. Помимо этого, внутренний диаметр таких изделий изменён, поэтому они идеально подходят для выполнения ограждений, а также для формирования каркасов различных конструкций. Ассортимент профильных декоративных труб довольно широк.

Полезная информация! Для выполнения различных ограждений, как правило, используются трубы, которые обладают толщиной стенки 3 мм.

Однако встречаются и тонкостенные изделия с толщиной стенки от 1,5 до 3 мм. Такие профильные декоративные детали используются, как правило, в мебельной промышленности. Детали, толщина стенки которых доходит до 4 мм, считаются средними и используются для опор в заборах, а также в качестве ходовых частей различных механизмов. Профильные рельефные трубы могут быть и толстостенными, с толщиной стенки до 8 мм. Из таких изделий выполняются каркасы зданий и массивных станков.

Наиболее популярными формами профильной детали с офактуренными гранями считаются:

• прямоугольная;
• квадратная.

Длина таких изделий может быть от 6 до 12 метров. Рисунок на детали, как правило, подбирается для конкретного случая индивидуально. Стоимость на декоративные профильные трубы зависит от объёма покупаемой продукции.

Популярностью пользуются и профильные трубы с рельефной поверхностью

Преимущества рельефных профильных труб

Как и любое другое изделие, декоративный профильный прокат обладает своими преимуществами, на которые стоит обратить внимание:

• такие изделия довольно прочны и обладают длительным эксплуатационным сроком. Если использовать декоративную профильную деталь для обустройства ограды, рекомендуется правильно выполнить проектирование будущей конструкции;
• использование рельефного профиля позволяет выполнять его в комбинациях с другими материалами (например, с кирпичной опорой забора);
• кроме этого, рельефный профиль можно подгонять под любой пролёт, предварительно проведя его замер и подготовку;
• хорошая прозрачность рельефного профиля обеспечивает презентабельный внешний вид участка изнутри, а также снаружи. Благодаря этому, различные растения, произрастающие на участке, не затеняются;
• одним из основных преимуществ декоративного профиля считается широкий выбор изделий. При желании каждый сможет подобрать что-нибудь подходящее под его вкус;

Важно! Специалисты рекомендуют периодически наносить антикоррозийное покрытие на декоративные профильные изделия, использованные для обустройства ограды. При условии обновления антикоррозийного покрытия эксплуатационный срок такого забора увеличится в несколько раз.

• ещё одно достоинство таких изделий — высокие прочностные характеристики в сравнении с обычной, круглой трубой такой же толщины и с такими же показателями сечения.

Вышеперечисленные достоинства позволяют декоративным профильным трубам занимать уверенные позиции на современном рынке строительных материалов.

Топ-10 самодельных станков для бизнеса в гараже

• 1. Модуль для производства бетонных винтовых опор
• 2. Мини термопласт автомат
• 3. Производство витой трубы
• 4. Производство свечей
• 5. Переработка пластиковых бутылок
• 6. Профиль под гипсокартон
• 7. Экструдеры для 3d печати
• 8. Пружинно-навивочный станок
• 9. Производство упаковки
• 10. Перемотка электродвигателей

Привет, друзья, с вами ту-биз.ру

Сегодня мы расскажем об интересном самодельном оборудовании для малого бизнеса.

Посмотрев этот выпуск, вы узнаете о реально рабочих бизнес идеях, которые талантливые мастера оптимизировали с помощью своих невероятных изобретений.

Под видео на нашем Ютуб-канале мы оставим ссылки на источники, что позволит вам при желании собрать подобное оборудование самостоятельно, проконсультировавшись либо заказав его изготовление у авторов.

Итак, сразу к делу.

1. Модуль для производства бетонных винтовых опор

Начнем мы с инновационной идеи, которая в скором времени перевернет представление людей о способах монтажа заборов и фундаментов для бань, беседок и домов. Речь идет о бетонных винтовых опорах. Себестоимость такой опоры в разы ниже металлической сваи, при практических одинаковых характеристиках.

Бетонные опоры не подвержены коррозии, проще монтируются и не выдавливаются морозным пучением.

Такие опоры удешевляют монтаж забора и делают его более быстрым и надежным.

Продавать опоры можно через строительные базы, одна база в день продает по 15-20 опор. Плюс авито, договоренности со строительными бригадами и тд.

Требования для организации производства просто минимальны.

Один человек может за считанные минуты залить 25 опор.

Модуль для производства опор занимает всего 1 кв.м., стоит 350 тыс. рублей, и может окупиться всего за один месяц.

Оборудование состоит из бетономешалки и компактного модуля с опалубками, с помощью которого можно отливать 50 свай в сутки.

Изделия можно производить любой длины. 3х-метровые с несущей способностью до 25 тонн можно применять на тяжелых домах.

Узнайте, если на строительных базах вашего города еще нет такого продукта, то это просто отличная возможность стать первым.

Узнать подробности и приобрести оборудование можно на сайте terravint.ru.

2. Мини термопласт автомат

Еще один вариант бизнеса — это штамповка разнообразных мелких деталей на мини термопласт-автомате. ТПА расплавляет пластик и подает его в пресформы, на выходе получается готовое изделие. В зависимости от установленной прессформы, можно массово отливать разные заглушки, втулки, колпачки и прочие детали, без которых не обходится ни одна отрасль.

Больше информации о работе данного шикарного самодельного станка, вы можете узнать на канале Андрея Короткова.

Самодельный мини ТПА «Валли»:

3. Производство витой трубы

Данный самодельный станок позволяет изготавливать из обычных труб декоративные. Стоимость трубы прогнанной через такой станок увеличивается в несколько раз. Используется витая труба в качестве стоек для беседок, перил, оград, в мебельной сфере и тд.

Покупать трубы можно на металлобазах и через них же реализовывать готовый продукт.

4. Производство свечей

Данное самодельное оборудование позволяет массово изготавливать церковные свечи в гаражных условиях. Как известно, данное направление может быть достаточно прибыльным, если для сбыта есть выход на религиозные структуры.

5. Переработка пластиковых бутылок

На этом видео можно увидеть процесс переработки пластиковых бутылок на самодельном оборудовании.

Сначала бутылки распускают на нити и наматывают на бабины. Затем их подвергают термической обработке в духовке, нарезают и закрепляют прутки в пластмассовом или деревянном держателе. В итоге получается готовая метла.

6. Профиль под гипсокартон

Также на самодельном оборудовании можно изготавливать такой востребованный продукт, как профиль для гипсокартона.

На таком станке стальной лист пропускается через ряд валов, которые постепенно формируют форму готового профиля.

Правда стоит заметить, что в этой нише очень высокая конкуренция, и если у вас нет выхода на сравнительно дешевую сталь, то и не стоит в нее соваться. Но если исходить из того, что люди создают под этот процесс такое не простое самодельное оборудование, то видимо все же как-то умудряются на нем зарабатывать.

7. Экструдеры для 3d печати

Для тех, кто планирует, либо уже зарабатывает на печати изделий с помощью 3д-принтера, актуален вопрос удешевления ее себестоимости.

На примере видео с канала Юрий Камяк, можно увидеть, что решить эту задачу вполне реально в домашних условиях. Юрий своими руками создал мини-линию, которая позволяет создавать из дробленного пластика качественный пруток для 3д-печати.

Еще один вариант получать практически бесплатное сырье для печати — это создавать пруток из ПЭТ бутылок. Для этого пластиковая бутылка сначала распускается на ленту, затем лента пропускается через нагревающий экструдер и на выходе получается готовый пруток для 3д-печати.

8. Пружинно-навивочный станок

Самодельные творения талантливых людей не перестают удивлять и подтверждение тому данный настольный пружинно-навивочный станок.

Один из интересных вариантов бизнеса с помощью данного станка, это изготовление такого расходного материала, как пружины для рыболовных кормушек. Себестоимость таких кормушек получается просто копеечная.

9. Производство упаковки

Еще один вариант для бизнеса в гараже, это изготовление картонных коробок на вот таком самодельном компактном станке.

Картонная упаковка широко используется во многих сферах, поэтому как минимум стоит задуматься и изучить возможные варианты бизнеса в этой нише.

10. Перемотка электродвигателей

Еще один вариант заработка в гараже – это перемотка сгоревших электродвигателей.

На примере показана работа самодельного станка для намотки якорей, с помощью которого автор зарабатывает уже более десяти лет.

Станок для производства и изготовления витой трубы Мастер

Цены действительны на момент печати. Актуальные цены и сроки можно узнать на сайте https://sterbrust.com или по телефону 8-800-505-81-47

• Описание
• Расходные материалы (0)
• Аналоги модели (0)
• Инструкции и сертификаты (1)
• Отзывы и вопросы (0)
• Доставка
• Гарантия и ремонт

Технические характеристики

Описание

Преимущества

• Диаметр обрабатываемых труб от 10 до 219 мм;
• Толщина стенки обрабатываемых труб до 6 мм ( в зависимости от диаметра трубы);
• Быстрая настройка станка под разные диаметры труб ;
• Жесткая несущая конструкция;
• Мощный привод с высоким КПД.

Комплектация

• Станок;
• инструкция.

Способы получения товара в Москве

Доставка по городу 22.07.21 от 500 руб.

Самовывоз: бесплатно

Адрес:
Stalex-МСК
г. Балашиха , микрорайон Железнодорожный , ул. Автозаводская, д.17А

Адрес:
Proma-МСК
г.Балашиха, ул. Лукино, вл.49

Адрес:
Stalex-МСК
бул. Тихорецкий, д. 1, метро «Люблино» территория торгово-ярмарочного комплекса «Москва»

Адрес:
Stalex-МСК
19-й км МКАД (внутренняя сторона), вл. 20, с. 1. Территория ТК «Южные ворота» расположена рядом с 12-м входом «зона разгрузки»

Адрес:
Stalex-МСК
МО, Ленинский район, вблизи с. Булатниково съезд между 29 и 30 км МКАД,далее через 400м поворот налево

Адрес:
Stalex-МСК
г. Мытищи, проезд Фуражный, владение 4

Адрес:
Stalex-МСК
ул. Рябиновая, д. 37, стр. 5 метро «Кунцевская»

Адрес:
Stalex-МСК
бул. Кавказский, д. 57, стр. 1 метро «Кантемировская»

Адрес:
Stalex-МСК
ш. Алтуфьевское, д. 53, стр. 3метро «Алтуфьево»

Адрес:
Stalex-МСК
Домодедово, мкрн Северный, Логистическая улица, 1, корпус 16

Адрес:
Stalex-МСК
ул. Плеханова, д. 11. Территория складской базы «Перово» метро «Шоссе Энтузиастов»

Адрес:
MetalMaster МСК
4-й Рощинский проезд д. 18. стр. 7

Адрес:
ЛТТ-Центр МСК
Варшавское шоссе, 170Г, ворота 14

Время работы:
Пн-чт: 9:00-17:00 Пт: 9:00-16:30

Адрес:
JIB МСК (для юр. лиц)
Московская область, Истринский район, д. Давыдовское, ул. Дачная, стр. 5

Время работы:
Пн-пт: 9:00-17:00

Адрес:
Warrior МСК (для юр. лиц)
Московская область, Истринский район, д. Давыдовское, ул. Дачная, стр. 5

Время работы:
Пн-пт: 9:00-17:00

Адрес:
JIB МСК (для физ. лиц)
Московская область, Истринский район, Павлослободский сельский округ, с. Павловская Слобода, ул. Ленина, 85

Время работы:
Каждый день: круглосуточно

Адрес:
Warrior МСК (для физ. лиц)
Московская область, Истринский район, Павлослободский сельский округ, с. Павловская Слобода, ул. Ленина, 85

Время работы:
Каждый день: круглосуточно

Адрес:
Optimum МСК
Жуковский, улица Чкалова, 50

Время работы:
Пн-пт: 9:00-18:00

Адрес:
Triod МСК
Московская область, г. Королев, ул. Силикатная, д.67

Время работы:
Пн-чт: 9:00-18:00 Пт: 9:00-17:00

Адрес:
Энкор МСК
г. Подольск, ул.Комсомольская, д1, стр.62

Время работы:
Пн-пт: 9:00-18:00

Адрес:
Белмаш МСК
Московская область, г. Ивантеевка, Фабричный проезд, д. 1

Время работы:
Пн-пт: 9:00-18:00

Адрес:
Зубр МСК
Колодезный пер. 2ас1 (метро Преображенская площадь)

Время работы:
Пн-пт: 9:00-18:00

Адрес:
Beka-Mak МСК
Колодезный пер., 2а, стр. 2

Адрес:
Bertech МСК
ул. Руставели, д. 14, стр. 6

Время работы:
Пн-пт: 9:00-18:00

Адрес:
Decker-МСК
ул.Кржижановского, д.31

Адрес:
DIAM МСК
ул. Монтажная, д. 7, стр. 5.

Время работы:
Пн-пт: 9:00-18:00

Адрес:
AE&T МСК
25 км от МКАД, Горьковское шоссе (М7), Московская область, Ногинский район, город Старая Купавна, ул. Дорожная, дом 12, строение 2

Адрес:
ATIS МСК
г. Мытищи, ул. Угольная 4, стр.2 На территории склада НОРПО склад №7

Время работы:
Пн-пт: 9:00-17:00

Адрес:
Griggio МСК
г. Химки, квартал Клязьма, владение 3Е, строение 1

Время работы:
Пн-пт: 8:00-17:00

Адрес:
Grost МСК
г. Щелково, Соколовская промзона, ул. Поварская

Время работы:
Пн-пт: 9:00-18:00

Адрес:
MK Slift KraftWell МСК
Балашиха, д. Черное, ул. Чернореченская, вл. 67, ангар 7

Время работы:
Пн-пт: 9:00-18:00

Адрес:
MK Slift TopAuto МСК
Балашиха, д. Черное, ул. Чернореченская, вл. 67, ангар 7

Время работы:
Пн-пт: 9:00-18:00

Адрес:
ООО «ГК ТСС» МСК
г. Москва, пр-д Ольминского д.3а, стр.3 метро Алексеевская

Время работы:
Пн-пт: 9:00-18:00

Адрес:
ООО «ГК ТСС» ВСК (Москва)
Московская область, г. Ивантеевка, Санаторный проезд д.1 корп. 1

Время работы:
Пн-пт: 9:00-18:00

Адрес:
Sahinler МСК
г.Москва, шоссе Энтузиастов, дом 56, строение 25, помещение 2202

Адрес:
Станкобокс МСК (Cormak)
ул. Плеханова, д. 11

Адрес:
Векпром Витязь МСК
город Жуковский, ул. Чкалова, 50А

Время работы:
Пн-пт: 9:00-18:00

Адрес:
Векпром Holzstar МСК
город Жуковский, ул. Чкалова, 50А

Время работы:
Пн-пт: 9:00-18:00

Адрес:
Partner-MSK
Московская обл, Серпухов г, Борисовское ш, дом № 60А

Время работы:
Пн-пт: 9:00-18:00

Адрес:
Record Power Моссклад
Московская обл., Солнечногорский р-н, сельское поселение Лунёвское, дер. Чашниково, Колёсный пр-д (рядом с а/п Шереметьево)

Время работы:
Пн-пт: 9:00-16:00

Способы получения товара в других регионах

В каком городе вы хотите получить товар?

Принцип работы и чертеж станка для усиления профильной трубы

Стандартные профильные трубы квадратного или прямоугольного сечения, благодаря высокой прочности на изгиб при малом весе широко применяются в строительстве. В случаях превышения допустимых значений нагрузки, которые возникают при сильных изгибах, изделия деформируются и разрываются. Исключить негативные последствия позволяет применение труб с усиленным профилем.

Станок усиления профильной трубы

Под усилением подразумевают формирование рёбер на углах квадратного или прямоугольного профиля в процессе прокатки на вальцах специальной формы.

Трубы с усиленным профилем характеризуются высокой прочностью на изгиб, применяются для создания изогнутых конструкций любой степени сложности.

Усиление профиля осуществляется на специализированном оборудовании.

Область применения

Для получения нужной конфигурации профильные трубы последовательно обрабатываются на станках для усиления профиля, кузнечном блоке и на трубогибе.

Трубогиб позволяет согнуть профильные трубы по продольному сечению по заданному радиусу. Такие изделия применяются при монтаже навесов, беседок, козырьков.

Усиление – необходимый этап подготовки профильной трубы к изготовлению завитка методом холодной ковки. Кузнечный блок позволяет создать декоративные элементы из труб с квадратным или прямоугольным сечением, изогнутых самым причудливым образом. Полученные изделия отличаются объёмностью, лёгкостью, низкой ценой.

Конструкция

Станок для усиления профиля по принципу работы и по конструкции во многом напоминает обычный прокатный станок.

Кроме станины и привода движения, основными узлами станка для усиления профильной трубы являются:

1. Нижний (опорный) вал – 1 шт. Является ведущими, с его помощью трубы перемещаются.
2. Верхний вал – прижимной. Осуществляет деформацию профиля – прижимает трубу к нижнему валу.

Подающий и приёмный валы надёжно крепятся на массивное основание (корпус), оно должно обеспечивать устойчивость установки во время работы. Механизм подачи обеспечивает вращение валов вокруг своей оси.

Технология процесса

Процесс усиления на простейшем станке выполняется последовательно, с двумя установками труб:

• 1-ый шаг – установка трубы на вальцы.
• 2-ой шаг – прокат первых 2-х симметричных сторон.
• 3-ий шаг — переустановка трубы (поворот на 90 0 ).
• 4-ой этап — прокат вторых 2-х симметричных сторон профиля.

Станок для усиления профиля

Усиление профиля выполняется на станке холодной ковки, оборудованном роликами для сдавливания профильной трубы перед гибкой в завиток.

Профильная труба

Процесс вальцовки зависит от толщины стенок профильных труб и марки материала, из которого они изготовлены

Приводной механизм

По принципу работы существуют разные виды проводных механизмов:

• ручной;
• электрический;
• гидравлический.

Станок с ручным приводом отличается простой конструкцией, компактностью, рассчитан на небольшие объёмы работ. Работать на нём сможет только физически развитый человек. Деформировать металл придётся при помощи мышечной силы.

Станок с электроприводом для усиления профильной трубы так же занимает не много места. Работает он от электродвигателя, производительность – высокая.

Оборудование с гидроприводом слишком громоздкое. Позволяет прокатать профильную продукцию с максимальными размерами. Предназначено для больших объёмов работ.

Функциональность

Повышенным интересом пользуются многофункциональные модули стационарного типа, которые оснащены:

• вальцами для усиления профильной трубы;
• вальцами для раскатывания концов заготовок в виде художественных элементов ;
• кузнечным блоком для холодной ковки.

Все операции выполняются без переналадки оборудовния и смены инструмента. Модули позволяют изготовить различные декоративные кованные элементы разного размера и требуемой формы.

Примером многоцелевой установки является блок усиления с прокаткой гусиных лапок (ПГЛ), выпускающийся серийно, приспособленный для нескольких операций:

• усиление по типу «гусиные лапки» (обжимка, сдавливание);
• раскатывание концов заготовки.

После такой обработки труба полностью готова для изготовления декоративного завитка на кузнечном блоке.

Изготовление станка своими руками

Не всегда есть смысл приобретать профессиональный станок. Для разовых работ больше подойдут простейшие установки, сделанные своими руками. Главное, иметь чертежи, тщательно изучить принцип устройства и работу станка, подобрать качественные материалы для заготовок и необходимые инструменты для сборки.

Схема

Принципиальная схема станка для проката 2-х видов сечений профиля в разрезе. На её основании можно получить представление о конструкции и сопряжении основных узлов и принципе обработка труб. В данном случае, верхний вал является ведущим.

Схема станка

Комплектующие детали

Комплектующие вальцевателя прокатки не должны иметь сколов, выбоин, иметь приличный запас прочности, изготавливаться из определённых марок стали.

Валы, оси вытачивают на токарном станке. Некоторые комплектующие можно купить в магазине или снять с других механизмов, например:

• самоцентрирующиеся подшипники качения (4 шт.);
• звёздочки (4 шт.);
• цепь от велосипеда, мопеда.

Для сборки каркаса (основания) потребуется металлопрокат (швеллер, трубы), листы толщиной 5-10 мм. Основание обеспечивает стабильность установки в процессе работы.

Сборка каркаса

Вальцы (по 2 шт. каждого вида) для усиления профиля лучше выточить из легированной стали, для небольшого объёма работ подойдёт и Ст3, Ст10. Заготовки вальцов подвергают закаливанию.

Вальцы и оси должны многократно превосходить по твёрдости обрабатываемые трубы. В противном случае, вальцы придётся часто заменять новыми. Твёрдость вальцов на профессиональных установках не менее 52 НRС.

Инструменты

При сборке станка потребуются навыки (а так же соответствующее оборудование):

• токаря;
• сварщика;
• слесаря.

Крепление сваркой в некоторых местах можно заменить резьбовыми соединениями.

• дрель, с набором свёрл;
• гаечные ключи разного размера;
• уровень для выставления лини горизонта;
• штангенциркуль, рулетка.

Конструкция входящих деталей

По краям вальцов вытачивают специальные валики, которые надёжно фиксируют положение трубы во время проката.

Вальцы

Получить размеры вальцов для протяжки профиля можно с комплекта от профессиональных установок. Чертежи вальцов и осей по полученным размерам не сложно разработать самому. Ниже представлен пример чертежа.

Чертеж вальцов

Прокатка каждого размера профиля выполняется вальцами соответствующих размеров. Сделать модель со съёмными элементами не просто, по этой причине вальцы для усиления профильной трубы при сборе станка своими руками рекомендуется делать многоступенчатыми. Это позволит проводить обработку труб разных размеров без переустановки вальцов.

Обе оси имеют одинаковые размеры, но различную длину. На более длинной оси (ведущей) закрепляют рукоятку движения. Ниже представлен чертёж оси с посадочным местом под рукоятку.

Чертёж оси с посадочным местом под рукоятку

Сборочные работы

Каркас создаётся постепенно, по мере сборки остальных деталей. Отдельные элементы основания соединяют между собой сваркой или крупногабаритными болтами.

Расстояние между верхней и нижней осью зависит от диаметров вальцов. При неимении точных сборочных чертежей размеры между осями определяют опытным путём:

• устанавливают вальцы на оси;
• вымеряют расстояние между осями;
• высверливают отверстия на боковых стенках каркаса под установку подшипников;
• затем оси убирают в сторону, занимаются установкой подшипников.

Соединение оси и вальцов осуществляется несколькими способами:

• при помощи шпонки, размером около 8х8 мм;
• сваркой через заранее просверленные потайные несквозные отверстия, выполненные сверлом большого диаметра.

Второй способ доступен, если имеется аппарат для ручной электродуговой или полуавтоматической сварки.

Далее ось вставляется в подшипник, который предварительно закрепляется в буксе, заранее приваренной к стенке каркаса с внутренней стороны. Надёжность крепления – максимальная. В первую очередь оси с вальцами устанавливают в ту боковую стенку каркаса, где предполагается расположить цепную передачу. Затем оси вставляются в подшипники, закреплённые на 2-ой боковой стенке каркаса.

После установки основных элементов укрепляют каркас:

• сварочными швами;
• резьбовыми соединениями.

Сборка цепного механизма на практике так же происходит с определением размеров по месту:

• на нижнюю ось устанавливают 1-ю звёздочку;
• на верхнюю ось – 2-ю звёздочку;
• примеривают цепь, намечают расположение ещё 2-х звёздочек.

Сборка цепного механизма

Вальцы должны вращаться без затруднения при натянутой цепи. Рукоятка приваривается к ведущей оси в последнюю очередь.

Цепной механизм

Для механизма подачи движения в виде червячной передачи необходимо запастись шестерёнками нужного размера.

Механизм подачи движения

Рекомендации

Особые требования предъявляются к соосности вальцов: они должны располагаться в одной вертикальной плоскости и быть строго параллельными. Любое нарушение соосности приведёт к неравномерному сдавливанию профиля, что значительно снизит качество проката.

Станок, сделанный в домашних условиях специально для усиления профильных труб, не должен в процессе работы представлять опасность для человека. При сборке следует:

1. Максимально надёжно фиксировать все движущиеся детали. Исключить их отскакивание в процессе работы.
2. Предусмотреть защитные заслонки.

Правильно собранные самодельные установки не уступают профессиональным моделям по качеству выпускаемых изделий.
