Буронабивные сваи с обсадной трубой: особенности и принципы проведения работ

Скважина с обсадкой гарантирует высокое качество основания постройки, длительный срок эксплуатации фундамента и возможность извлечения сваи при аварийных работах. Технология, использующая буронабивные сваи с обсадной трубой, дает возможность выполнить начальный этап строительства на сложных грунтах в более короткие сроки. Такой способ более затратный, но очень эффективный, если потребуется извлечь часть сваи или фильтра из отверстия. Обустройство фундамента и выбор обсадных труб имеет свои особенности.

Технология с применением БНС и обсадной трубы позволяет строить надежные здания на сложных грунтах

Разновидности набивки свай

Буронабивные сваи – один из наиболее эффективных методов обустройства заглубленного фундамента. Его особенность – скважины бурят до требуемой отметки, под сваи формируется ствол с увеличением нижней части и набиванием бетонной смеси (грунта или песка). Так называемое «уширение» нижнего отрезка образуется при бурении грунта специальным оборудованием, позволяющим распирать породу. После этого производится трамбовка бетонной смеси. Иногда используют взрыв направленного действия внизу скважины с целью уплотнения.

Цилиндрические полости в грунтах получают разным способом, из-за чего набивка сваи классифицируется на:

1. Буронабивные.
2. Песчаные.
3. Грунтобетонные.
4. Пневмонабивные.
5. Частотрамбованые.
6. Вибротрамбованые.

Грунты «диктуют» свои условия по выбору технологии, но на сегодня есть возможность строить высотные здания практически в любых условиях, благодаря использованию одной из них. Специалисты определяют, какой метод будет наиболее эффективным:

• без укрепления стенок колодца;
• с глинистым раствором для крепления пробуренного ствола;
• с применением обсадных изделий.

Вид установки свай определяется в зависимости от типа почвы, во многих случаях требуется укрепление пробуренного ствола

Предназначение обсадки в скважинах

Использование обсадных труб – это формирование скважин разного функционала, включая строительство, нефтедобыча или извлечение питьевой воды из глубоких пластов. Они выпускаются зарубежными и отечественными предприятиями по ГОСТу 632–80.

Обсадные трубы имеют характерную форму с подготовленным стыком – для удобства соединения. В некоторых случаях используется сварка или состыковка посредством специальных фиксаторов прижимного типа. Трубы выпускают из разных материалов, преимущественно это асбестоцемент, нержавейка или пластик. Реже используют чугун, дерево и некоторые разновидности полимеров – при бурении свай для бытовых нужд. Все они предупреждают осыпание грунта и заиливание вырытых скважин.

Применение обсадных труб для свай – возможность работы в любых условиях, а сами цилиндрические изделия можно на время оставлять в грунте или извлечь из отверстий. Это так называемые «инвентарные» трубы. Бурение скважин производится посредство специального оборудования (ударным или вращательным методом).

Внимание! В промышленности пригодны только стальные и пластиковые трубы, которым нередко отдают преимущество из-за их доступности.

Трубы имеют разную форму и диаметр, овальность и разностенность, показатель непрямолинейности (повышенной точности), на который существует стандарт:

• изделия от 33,5 мм до 89 мм – в пределах 0,3 мм;
• изделия диаметром от 108 мм до 146 мм – в пределах 0,5 мм;
• в изделиях большего диаметра допустима погрешность более 0,7 мм.

При установке буронабивных свай в качестве обсадки чаще всего используют стальные трубы

Обсадные асбестоцементные трубы для свай имеют толстые стенки, но они более хрупкие, чем другой ассортимент. Их охотно приобретают, благодаря доступности, но у неопытных работников они вызывают некоторые затруднения при организации бурения.

Монтаж обсадной шахты производится поэтапно – каждая труба крепится к предыдущей. В зависимости от технологии, трубы точно также по секциям демонтируют или оставляют в грунте. Об этом должна быть соответствующая запись в журнале технических работ и акте приёмки (на каждую сваю).

Обязательна очистка бурильного проема для свай от осыпавшихся грунтов по завершении данного этапа работ. Используется специальный бур или «штанга Келли» с регулировкой положения лопастей, имеющих функцию захвата.

Преимущество технологии с применением буронабивных свай

Обсадная труба – надежный способ укрепления грунтовой стенки в формируемых отверстиях. Трубы для буронабивных свай состоят из жестко соединенных секций. Использование данной технологии на практике эффективно не только на проблемных грунтах, но и при застройке зданий в мегаполисах на малой площади. Скорость отработки и себестоимость монтажа зависит от основных факторов:

• общее состояние оборудования для бурения;
• диаметр и глубина скважины;
• тип грунтов.

Принцип технологии устройства буронабивных свай с обсадной трубой довольно прост. При формировании глубоких стержней поэтапно формируется буровая шахта со сцеплением труб одна за другую. Важна плотная фиксация обсадных изделий (из любого материала) по мере продвижения вглубь.

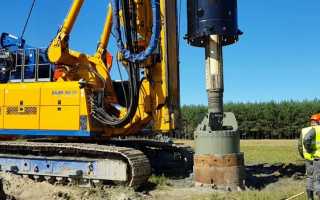

1. На подготовленное место устанавливают буровое оборудование, которое делает скважины проектной ширины и глубины.
2. Пластиковые или металлические обсадные трубы для буронабивных свай заглубляют посредством вкручивающего трубы ствола. Требуемый уровень заранее фиксируется в проектной документации.
3. Фрагменты труб сцепляют между собой тем способом, который предусмотрен у изделий из того или иного материала, так называемой «опережающей проходкой».
4. Когда буровой столб полностью сформирован, удаляется грунт, осыпавшийся во время формирования отверстия.
5. В подготовленную шахту вставляют каркас из арматуры под сваи.
6. Подготовленная цементно-песчаная смесь подается порционно – через бетонолитную трубу (набивка свай).
7. Из скважины обсадку извлекают секция за секцией.

В подготовленную скважину заливают небольшими порциями цементно-песчаную смесь

Преимущества безопасной технологии ввода буронабивных свай с обсадной трубой:

• возможность работы возле близко расположенных сооружений, благодаря отсутствию ударных и вибрационных процессов при выемке грунта;
• работа в сложных грунтах (плавуны, водонасыщенные, слабые и осыпающиеся, солончаковые);
• гарантия идеальной вертикали и стопроцентное качество бурения;
• высокая производительность бурового оборудования,
• возможность глубинной работы с перекрытием горизонтов;
• безопасность ведения свайных работ;
• стопроцентная защита скважинных шахт от обрушения и контроль всех этапов процесса;
• защита буровой шахты от грунтовых вод;
• экономия бетона при эффективной заливке (без шеек);
• минимизация количества просчетов при монтаже;
• разбуривание, уширение, извлечение валунов и крупных фракций при работе буром;
• контроль соответствия проектных параметров практической работе;
• максимально возможная несущая функциональность колодца за счет качественной стенки.

Одной из разновидностей обсадных труб являются пластиковые изделия. Полимерные детали выпускаются для разных целей из таких разновидностей материалов:

• ПВД – полиэтилен высокого давления;
• ПНД – полиэтилен низкого давления;
• ПНП – полиэтилен низкой плотности;
• ПВХ – поливинилхлорид.

Толщина стенки обсадных труб варьируется в пределах 40мм. Эти изделия отличаются массой преимуществ:

• достаточной герметичностью соединения;
• отсутствием коррозийных процессов;
• невысокой стоимостью относительно металлических изделий;
• малым весом;
• высокой сопротивляемостью к химической или другой агрессивной среде;
• ускоренный монтаж из-за простого соединения отрезков обсадного цилиндра.

Полимерные обсадные трубы можно применять только для устройства водяных скважин бытового назначения

Единственный минус – обсадные трубы из пластика не отличаются большой прочностью, из-за чего легко разрушить их целостность резким ударом острым инструментом и в качестве обсадки с БНС они не подходят. Эти изделия предпочитают использовать из-за невысокой стоимости и практичности для бурения бытовых скважин под водоснабжение частных домовладений.

Рекомендации по работе в разных грунтах

На территории с агрессивными (природными и производственными) водами от буронабивной технологии с применением данного материала нередко отказываются в пользу асбестоцементных изделий. Без укрепления стенок прорабатывают буровой стержень в набухающих и тугопластичных грунтах.

В сложных геологических условиях трудно обойтись без устройства буронабивных свай с применением обсадных труб. Ее используют и на местности с большой вероятностью оползней и схода лавин, при этом обсадные трубы не вынимают. Иногда приходится укреплять стенки колодца под избыточным давлением воды. В таких условиях специалисты не рекомендуют применять описанную выше технологию.

По завершении работ трубные секции демонтируют, но если предполагается по проекту, то их оставляют в грунте. Иногда это требуется для дополнительной защиты бетонных свай от движения грунта в сложных геологических или сейсмических условиях.

Выбор диаметра изделий

Изделия разного диаметра предлагаются в специализированных каталогах под буронабивные сваи с обсадной трубой. Эти параметры указаны на маркировке и описаны в технической документации (внутренний и внешний) диаметр. Благодаря этому есть возможность наиболее точной подгонки труб под выработку отверстия буром, в соответствии с международными стандартами:

1. Внешний диаметр маркируется – в пределах от 620 мм до 2500 мм.
2. По внутреннему диаметру – в пределах от 640 мм до 2580 миллиметров.

Полезная информация! Не обязательно приобретать трубы большого диаметра ради увеличения производительности водонапорной скважины. Она не может дать больше воды, чем ее может принять водопровод на поверхности и выжать водоносный слой под землей. Диаметр труб должен быть пропорциональным пропускной способности скважины!

Максимальный диаметр обсадных труб, применяемых с буронабивными сваями, составляет 2580 мм

Специалисты рекомендуют при бурении как можно чаще поднимать бур и производить выемку грунта. По завершении бурения 2–3 дней выводить грунтовую жижу и откачивать воду из скважины, чтобы оформить максимальное расширение. Это важно для большего притока воды в скважину.

Глубокий колодец (до 15 м) можно сделать своими руками с помощью аренды оборудования с использованием буронабивных свай с обсадной трубой. Понадобятся бур, тренога для упора, ворот для вращения и соединительные элементы для фиксации труб.

Такую же буровую технологию применяют при основании фундамента, и укрепление стенки производится оптимальным методом. Если самостоятельное выполнение работ кажется затруднительным, можно выполнить часть работ, например, подготовить участок. Наиболее сложные этапы данной технологии доверить специалистам.

Расценки на данный вид работ везде разные, и фирма-исполнитель обязаны представить смету или другую отчетность, где указаны региональные тарифы. Они включают расходы на покупку и доставку труб (если их еще не было). Расценки на монтаж буронабивных свай (по обсадной технологии) должны учитывать:

• составление проекта;
• материал труб;
• тип технологии;
• глубину и ширину скважины;
• геологию участка;
• сроки выполнения работ (срочный или обычный процесс);
• состояние техники;
• общий объем работ (количество скважин).

У каждой технологии есть свои ограничения и преимущества. Все плюсы и минусы необходимо взвесить, принимая решение о выборе методов бурения и укрепления стенок. Однако во многих случаях отдают предпочтение именно технологии, предполагающей применение буронабивных свай с обсадной трубой. Методы укрепления бурового ствола успешно применяется во многих регионах РФ и других странах.

Буронабивные сваи с обсадной трубой как метод устройства фундаментов

Если планируется обустройство фундамента нового сооружения в условиях, когда есть вероятность сдвига грунта, либо присутствует очень плотная застройка территории, имеет смысл применять буронабивные сваи в обсадных трубах. Данная методика признается одной из наиболее безопасных.

1 Технология обустройства буронабивных свай с помощью обсадной трубы

Для обустройства буронабивных свай могут применяться обсадные трубы различных размеров и конструкций. За счет того, что все они имеют стержни большой протяженности, фиксируется очень прочное зацепление трубных конструкций с грунтом. Сама технология обустройства фундаментов с использованием интересующей нас методики достаточно проста. Она состоит из нескольких этапов.

Сначала на выбранное для бурения место ставится специальное буровое оборудование. С его помощью пробуривается скважина требуемой глубины и ширины. Затем обсадная труба погружается до заданной отметки (ее высчитывают заранее и вносят в проект). После этого выполняют следующие действия:

• из полости трубы удаляют осыпавшуюся землю;
• в очищенную полость опускают арматурный каркас;
• из бетоносмесителя (специальный автоматический миксер) в скважину подают бетон в необходимом количестве (данный процесс на языке специалистов называют набивкой);
• трубы по секциям извлекаются из скважины.

Технологическая схема строительства фундамента из буронабивных свай с применением обсадных трубных конструкций выглядит именно так. Понятно, что процесс имеет ряд особенностей, о которых мы расскажем далее.

2 Преимущества применения свай с обсадными трубами

Можно выделить такие ключевые достоинства описываемой технологии:

• качественная и быстрая набивка скважин бетонирующим раствором;
• безопасность выполнения всех этапов мероприятия;
• максимальное использование несущего потенциала (весьма высокого) свай;
• возможность выполнения процесса в слабых, насыщенных водой грунтах;
• четкий контроль (при выполнении работ) соответствия проектных и реальных геологических и инженерных условий;
• возможность извлечения при бурении крупных камней и валунов;
• отсутствие вибрационных и динамических колебаний грунта.

Кроме того, такая технология исключает вероятность появления в скважине так называемых «шеек» (если в ней предусмотрен арматурный каркас). Она дает возможность контролировать буровую операцию при достижении несущего слоя, гарантирует полную защиту стенок скважины от обрушения грунта, позволяет перекрывать горизонты опасных грунтов (например, плывунных). Отметим отдельно, что буронабивные конструкции в обсадных трубах допускается эксплуатировать практически в любых климатических условиях.

3 Некоторые особенности использования обсадных труб

Под такими трубными конструкциями понимают специальные изделия, которые способны эффективно предупреждать осыпание земли со стен. Их весьма активно используют в промышленном и гражданском строительстве с целью надежного крепления водных, газовых, нефтяных и иных скважин. Демонстрируют они свою эффективность и для свай. Установка обсадных конструкций производится посекционно. Отдельные секции соединяются друг с другом при помощи особых стыков-зажимов (Бетоно, Като и другие) либо посредством электродуговой сварки.

По окончании фундаментных работ указанные секции в большинстве случаев снимают. Но в некоторых случаях их оставляют, если того требует проект. Обсадные трубы имеют разные диаметры (внешние и внутренние), что дает возможность подобрать идеальные их размеры для обустройства конкретного фундамента. Внешние сечения труб по распространенным международным стандартам LEFFER и BAUER варьируются в пределах от 620 до 2500 миллиметров, внутренние – от 640 до 2580 миллиметров.

Погружение обсадных изделий выполняется следующими способами: посредством забивки трубы; при помощи вибростола (спецоборудование для вибропогружения трубных секций в землю); с использованием бурового оборудования. При этом сама операция бурения грунта может осуществляться ударным или вращательным способом.

Вращательная методика предполагает, что берется одна секция, по ее геометрическим параметрам выполняется лидер-скважина, а затем эта самая секция опускается в полученное отверстие.

После этого процесс повторяется – берут вторую секцию, замеряют размеры, осуществляют бурение, вставляют трубу. Операция длится до тех пор, пока вся конструкция не будет заглублена до заданной отметки. Ударный способ погружения принципиально иной. Обсадка при нем идет с некоторым опережением по отношению к забою либо следом за ним (в зависимости от того, какие параметры проходимости имеет земля). Затем по мере необходимости производится монтаж или же наращивание секций трубы.

4 Рекомендации по применению буронабивных конструкций

Сваи можно монтировать без выполнения крепления стенок в тех случаях, когда грунт имеет тугопластичный и твердый характер (например, набухающий либо глинистый грунт), а также при общей протяженности свай не более 30 метров. А вот изделия с креплениями целесообразно применять тогда, когда фундамент устраивается:

• в районах с оползневыми грунтовыми явлениями;
• в стесненных условиях;
• на землях со сложными геологическими условиями.

Нежелательно использовать описанную технологию для фундаментных работ, при которых необходимо выполнять укрепление скважинных стен избыточным водяным давлением.

Буронабивные сваи с обсадной трубой: технология монтажа

Бетонирование свай применяется при устройстве загородных построек и коттеджей на слабых и рыхлых грунтах. Изначально технология возведения обсадных труб (ВПТ) использовалась в ходе оборудования скважин нефтяной и газовой индустрии. Однако с течением времени представленный способ возведения надежных опор плавно перекочевал в домашнее строительство. Благодаря методике выполнения, оборудованные опорные элементы препятствуют осыпанию почвы как во время бурения скважины, так и после окончания всех земляных работ.

Особенности технологии и варианты установки

За счет высокой плотности материала трубы достаточно легко входят в почву, предотвращая осыпание земли. Как правило, обсадные элементы при оборудовании буронабивных свайных опор изготавливаются по секциям. Каждый составная деталь скрепляется друг с другом при помощи сварочного аппарата и вспомогательных крепежных приспособлений.

В некоторых случаях после окончательной заливки свай возведенный обсадной «кожух» демонтируется. Однако нередки случаи, когда в момент вхождения в грунт поверхность трубы сильно прикипает к земле, что заставляет застройщиков для экономии сил и времени бетонировать непосредственно сами обсадные элементы.

Единственный минус исследуемой технологии – отсутствие возможности осуществления контроля над просачиванием грунтовых вод. В случае установки обсадной трубы через водный слой увеличивается риск того, что поток размоет часть неокрепшего бетона.

Для максимальной защиты от такого неприятного момента следует в ходе очистки внутренней полости обсадной трубы следить за влагосодержанием извлеченного грунта и в случае его чрезмерной насыщенности перед бетонированием добавить в раствор специальные присадки-стабилизаторы.

Разновидности установки

Существует несколько способов погружения обсадных труб в почву:

• ударный тип (в сопровождении с бурением обсадные элементы заходят в грунт посредством давления гидравлических домкратов, параллельно установленных на специальные буровые приспособления), наращивание обсадной конструкции выполняется в том случае, когда требуемая глубина свайных опор превышает размер оборудованной обсадки.
• вращательный тип (в данном варианте первоначально выполняется устройство центральной скважины на длину приобретенной обсадной секции, погружаемой одновременно с бурением; после установки первого элемента процесс бурения продолжается с одновременным выставлением второго секционного изделия и т.д. до достижения необходимой глубины; по завершении укладки всех обсадных конструкций из образовавшейся полости вычищается осыпавшийся грунт посредством использования буровой установки)

Как правило, для бурения целесообразнее использовать технику, оборудованной штангой Келли. Главным достоинством такого бура является эффект опережения при высверливании скважин. В процессе функционирования лопасти изделия раздвигаются на установленное расстояние, а при снижении вертикального давления возвращаются в начальное положение, соответствующее диаметру внутренней полости трубы.

При возвращении бура в изначальное положение за шнеком (специальным транспортирующим устройством) поднимаются излишки почвы из обсадной конструкции и за счет кругового вращения раскидываются по периметру обустраиваемого углубления.

Необходимый инструментарий и приспособления

Для более оперативного выполнения всех монтажных работ потребуется заблаговременно подготовить следующие инструмент и материалы:

• уширитель для пяты сваи;
• каркас из арматурных прутьев;
• бетонолитную обсадную трубу;
• автоматизированную бетономешалку;
• вибратор для погружения и выдергивания свай;
• раствор глины;
• деревянные доски, из которых будут изготавливаться желоба;
• набор быстроразъемных хомутов;
• донный клапан;
• составной вибросердечник;
• дозирующий бункер;
• головной кондуктор.

Использование электрического и автоматизированного оборудования существенно упрощает процесс строительства, а также экономит временные и трудовые ресурсы.

Общая технология возведения

Устройство набивных свай с обсадными трубами не требует глубоких строительных навыков и знаний. По общему принципу в установленную обсадную конструкцию выполняется монтаж каркаса из арматуры и осуществляется заливка внутренней полости бетоном. Из особенностей изготовления надлежит выделить следующие моменты:

1. Выполняется заливка скважины бетонным раствором (примерно на метр от длины трубы).
2. Осуществляется вертикальное перемещение обсадного элемента, таким образом, чтобы толщина слоя бетона в трубе составляла 30-40 см.
3. Поочередно выполняем описанные пункты до достижения необходимой высоты.

За счет неровности стенок скважины бетон максимально заполняет образовавшиеся пустоты, тем самым надежно укрепляя сформированный опорный элемент и фиксируя его на своем месте.

Важные особенности

Каркас из арматуры укладывается не на всю длину углубления, а вблизи поверхности земли. Сразу же после выполнения бетонирования необходимо заглубить арматурную конструкцию не более чем на 1,5-1,8 м.

При отсутствии сыпучести грунта процесс бурения скважины целесообразнее реализовать без применения обсадных труб. В таком варианте каркас фиксируется на стенках вырытой скважины и осуществляется заливка бетоном.

В ситуации, когда на слабых или изобилующих грунтовой водой почвах буронабивная скважина формируется без серьезной обсадки, то целесообразно перед заливкой бетона добавлять с погружением бура глинистую смесь. Посредством смешивания тонкодисперсной глины и воды приготавливается слегка вяжущий состав, который образует надежный защитный слой, препятствующий обильному проникновению влаги. В дальнейшем излишки глины выдавливаются наружу бетонным раствором.

Буронабивные сваи на сухих и слабовлажных почвах

Процедура изготовления буронабивных свайных опор подразумевает выполнения следующих действий:

• установку и закрепление бурового механизма;
• бурение скважины;
• избавление от излишков грунта;
• заливку бетона;
• установку каркаса из арматурных прутьев.

Общее описание хода работ

Буровая установка, функционирующая по технологии вращательного бурения, формирует скважину требуемой глубины и сечения в строгом соотношении с требованиями подготовленного проекта и используемого оборудования. Для предотвращения возможного обвала грунта рекомендуется в устье скважины установить металлический патрубок.

По достижению необходимой глубины в нижней части оборудованного углубления посредством использования уширителя подготавливается полость, играющая роль «пятки» свайной опоры. Затем, выполняется извлечение грунта и установка каркаса из арматуры. Далее, опускаем на дно скважины бетонолитную обсадную трубу и монтируем приемную воронку.

Завершающий этап – бетонирование внутренней полости труб и обработка голов свайных опор специальный кондуктором. Представленный способ позволяет обустраивать буронабивные свайные опоры диаметром от 500 до 1200 мм и длиной до 35 м.

Буронабивные сваи на грунтах с избыточным содержанием грунтовых вод

Наиболее рациональным признано использование буронабивных свайных опор в ходе установки основания на неустойчивых почвах. За счет доступности конструкции в ходе бурения скважины сваи оборудуются с дополнительной фиксацией стенок, образуемых посредством избыточного давления влаги или раствора глины.

Устройство скважины осуществляется как ударным, так и вращательным способом. В случае прохождения бура через твердые скальные породы целесообразно применять специальные сменные рабочие насадки ударного вида.

Ход работ

Устройство буронабивных свайных опор с фиксацией раствора из глины:

1. Установка бурового механизма и изготовление скважины.
2. Изготовление расширительной плоскости.
3. Монтаж каркаса из арматурных прутьев.
4. Установка обсадных труб.

Для регулирования неконтролируемого разброса извлекаемых масс по периметру буровой установки в ее направлении монтируются под уклоном деревянные желоба, изготавливаемые из любых подручных материалов.

В ходе работ через бур подается раствор из глины, основным предназначением которого является противодействие обрушению почвы создаваемым гидравлическим давлением. В конечном итоге при постоянной циркуляции состава на боковых стенках образуется глинистая корка.

Посмотрите видео, как происходит монтаж опор своими руками.

По завершении мероприятий, связанных с бурением скважины и очистки отработанного забоя, в пробуренную скважину устанавливается армированный каркас. Заключительным этапом технологии ВПТ является фиксация бетонолитных обсадных труб. С началом бетонирования трубу извлекают из скважины по аналогично описанному выше способу, а оборудованную сваю подвергают формовке.

В случае использования секционных конструкций с подъемом каждого из составных участков необходимо разъединять соединительные хомуты, тем самым снизив удельный вес обсадной конструкции и сократив усилия по ее извлечению.

Монтаж свайных опор с фиксацией обсадной трубы

Достоинствами представленной технологии является широкий спектр ее применения в различных условиях гидрогеологической обстановки. Обсадные элементы в зависимости от степени прикипания могут извлекаться из грунта, как во всех указанных выше случаях по методике ВПТ, или же параллельно фиксироваться в почве вместе с изготавливаемой сваей.

Существенным отличием данной методики является способ соединения составных частей. Поскольку при слабых грунтах обратный ход труб не затруднен, профессионалы советуют использовать классические соединительные хомуты из металла, однако при устройстве буронабивных скважин на грунтах со сложной структурой целесообразнее всего соединительные элементы фиксировать сварочным аппаратом.

Рекомендуем посмотреть видео, как производится устройство опор с фиксацией трубы.

Установка обсадных труб выполняется посредством вдавливания в почву путем использования специальных домкратов, ударных приспособлений или вибрационным способом.

Заключение

В завершение хотелось бы обратить внимание, что изготовление буронабивных свай по принципу ВПТ – один из наиболее эффективных способов возведения надежной опоры. Все недостатки этой технологии, связанные с использованием спецтехники и завышенными расходами, с лихвой перекрываются практичностью и продолжительным периодом эксплуатации. В связи с этим еще на стадии проектирования дома следует взвесить все «за» и «против» каждой технологии и на основе проведенного анализа грунта установить для себя наиболее подходящий тип.

Буронабивные сваи с обсадной трубой технология

Устройство буронабивных свай с применением обсадных труб

Выполняем устройство буронабивных свай с применением обсадных труб в Московской области и других регионах РФ.

Особенности буронабивных свай

Буронабивными сваями называются предварительно изготовленные скважины, заполненные армированным бетоном. По мере застывания бетона в грунте образуется железобетонный стержень с высокой несущей способностью, погруженный без копровых установок и другого сваебойного оборудования. Основное преимущество этого метода – отсутствие вибраций при погружении. Нет вибрационных нагрузок на грунт – нет риска для расположенных поблизости сооружений и ландшафта в целом. В этом фундаментальное отличие буронабивных свай от всех прочих (за исключением винтовых).

Винтовые металлические сваи погружаются завинчиванием, это тоже безопасный метод для ландшафта. Но их габариты ограничены, а значит, ограничена и несущая способность (чаще всего винтовые сваи используются для возведения частных загородных домов).

Примеры (сечение скважины – от 10 до 50 см):

• гравелистый и крупный песок – допустимая нагрузка на сваи от 275 до 8831 кг;
• песок средней крупности – от 196 до 6869;
• мелкий маловлажный – от 157 до 5888;
• мелкий водонасыщенный – от 196 до 6869;
• твердая глина – 236-11775;
• пластичная глина – 79-5888;
• крупнообломочный грунт, гравий и др. – 393-11775.

Этими двумя особенностями объясняется основное назначение буронабивных свай: фундаменты под жилые многоэтажки, тяжелые производственные корпуса в черте города и в зонах плотной промышленной застройки.

Если вы обратитесь к нам, мы рассчитаем для вас ожидаемые нагрузки на вашем объекте и поможем выбрать тип фундамента, подходящий по характеристикам и стоимости.

Мы предоставляем заказчикам любые услуги по устройству буронабивных свай

Наш опыт работы — более 10 лет.

Когда необходимо устройство буронабивных свай в обсадной трубе

В зависимости от грунта мы используем один из трех методов устройства буронабивных свай:

• сухой. Бурится скважина, армируется, заливается бетоном. Технология подходит для плотных слабо обводненных грунтов, когда стенки скважины не осыпаются, внутрь не проникает вода;
• с глинистым раствором. Мы промываем скважину тиксотропным раствором. Он оседает на стенках, образуя водонепроницаемую пленку. Метод используется для достаточно плотных умеренно обводненных грунтов;
• с обсадными трубами. В процессе бурения мы погружаем в скважину трубу-оболочку. В зависимости от проекта, труба либо извлекается в процессе заполнения стержня бетоном, либо остается в скважине (в случае особенно неустойчивых грунтов, при сильных подводных течениях).

Фактически обсадная труба – это съемная или несъемная опалубка для бетонного стержня. Метод подходит для рыхлых и обводненных грунтов. Для плотных сухих его использование, как правило, нерентабельно.

Таким образом, функции обсадных труб следующие:

• защита ствола скважины от осыпания грунта в силу плохой связанности и под давлением соседнего грунта;
• предохранение стенок скважины от размыва грунтовыми водами;
• защита стенок от разрушения металлическими элементами в процессе армирования.

Мы производим монтаж буронабивных свай в любых регионах в том числе и в Московской области. Наша техника позволяет установить сваи в любой грунт. Звоните 8 (495) 411-27-36, более детально поговорим.

Технология буронабивных свай с обсадной трубой

Отрезки труб соединяют сваркой, резьбой или специальным замковым креплением (инвентарные обсадные трубы для буронабивных свай). Свая выполняется частями:

• Бурение первого участка, равного длине секции трубы.

• Наращивание второй секции.
• Бурение с одновременным погружением второго фрагмента.

• Погружение остальных секций до проектной глубинной отметки.
• Помещение в скважину арматуры.

• Заливка бетона с одновременным извлечением трубы. Секции снимаются по мере выхода из грунта.

Если труба плохо оседает в грунт под собственной тяжестью, технология устройства буронабивных свай с обсадной трубой допускает следующие методы ускорения процесса:

• механическое вдавливание с использованием сваевдавливающего оборудования;
• вибрационное вдавливание с использованием вибропогружателя;
• вдавливание с вращением (дрейтейлом).

Для повышения устойчивости фундамента мы выполняем также сваи с уширением основания.

Подошва (башмак) делается толщиной от полутора до трех диаметров основного ствола. Свободная полость в основании скважины выполняется:

• механическим способом: в конструкции бурового инструмента есть встроенный нож, который можно выдвинуть, когда ствол достигнет нужной глубинной отметки;
• взрывным (камуфлетным): грунт разрушается при многократном воздействии электроимпульсным ударом.

При наличии уширения основной ствол армируется и бетонируется только после застывания «башмака».

Сами ж/б столбы – только половина работы. Готовый фундамент под здание/сооружение – буронабивные сваи с обсадной трубой и ростверком. Ростверком называется железобетонная балка или плита, назначение которой – связывать сваи в цельную конструкцию и распределять между ними вес постройки. Ленточный ростверк мы выполняем в следующем порядке:

• Соединяем выступающие из оголовков свай арматурные стержни с горизонтальными прутьями каркаса ленты. Всего горизонтальных уровней должно быть два: в пяти сантиметрах от верхней и нижней плоскости ростверка. Пятисантиметрового слоя бетона достаточно, чтобы защитить арматуру от внешних воздействий (т.е. от коррозии). Между собой уровни соединяются вертикальными прутками.
• Устанавливаем опалубку соответственно ширине и высоте ленты. Высота определяется проектными расчетами и зависит от массы будущего сооружения. Ширина – не меньше, чем у будущей стены.
• Заполняем опалубку бетоном. Время застывания – не меньше двух недель в теплую погоду, месяц – в холодную (время, необходимое для набора бетоном прочности, при которой уже можно строить дальше).

Мы используем обсадные трубы разных размеров и форм. Вообще по международным стандартам обсадные трубы могут иметь сечение 620-2500 миллиметров по внешнему краю и 640-2580 миллиметров по внутреннему. Если запланирована большая протяженность скважины, мы применяем отдельные секции труб, которые скрепляются между собой при помощи электродуговой сварки или специальных стыков-зажимов. Но и здесь есть свои ограничения — общая длина трубы не может быть более 30 метров.

Ознакомьтесь с технологией буронабивных свай с обсадной трубой на видео:

СНиП по буронабивным сваям в обсадных трубах

При устройстве буронабивных скважин с обсадной трубой мы руководствуемся общими нормативами СНиП на свайные фундаменты и земляные сооружения:

• 03.85 – регламентирует устройство свайных фундаментов;
• 01.87 – фундаменты и земляные сооружения;
• 01.84 – конструкции из бетона и железобетона.

Стальные обсадные трубы для буронабивных свай – ГОСТ 632-80. Стандартные диаметры обсадных труб для буронабивных свай:

• наружный от 62 до 167 см;
• внутренний 54-158.

Масса секции обсадной трубы для буронабивных свай длиной 1 метр соответственно от 440 до 1740 килограммов, шестиметровой – от 2220 до 8100. Толщина стенки трубы при меньшем диаметре 40 миллиметров, при больших – 50.

Оборачиваемость обсадных труб при устройстве буронабивных свай с учетом потерь зависит от глубины скважины:

• до 100 метров – 10 оборотов;
• до 200 – 7;
• более 200 – 5.

У нас можно заказать буронабивные сваи под ключ и другие типы оснований.

Цены на буронабивные сваи с обсадной трубой

ПСК «Основания и фундаменты» занимается монтажом фундаментов и ограждений в Московской области и других регионах РФ. Стоимость буронабивного фундамента зависит от следующих факторов:

• характеристики грунта;
• удаленность объекта;
• условия работы – сложность рельефа и др.;
• параметры скважины ( глубина и сечение), параметры ростверка. От этих цифр зависит объем бетона и количество арматуры;
• дополнительные меры по усилению грунта;
• срочность работы.

• Стоимость работ меньшего объема, уточняйте по телефону: 8 (495) 411-27-36
• Цена указана без НДС

• испытания грунтов, первичная оценка характеристик;
• проектирование и осмечивание. Смету составим за один день;
• транспортировка техники и материала к месту работ;
• монтаж буронабивных свайных фундаментов, включая ростверки;
• усиление грунта.

У нас всегда в наличии обсадные трубы для буронабивных свай всех диаметров, необходимое бурильное и вспомогательное оборудование, а также квалифицированный персонал. У нас есть сертификат СРО и разрешение на проведение работ на ответственных объектах.

Для вас — низкие цены, быстрые сроки исполнения заказа и гарантированное качество.

Кроме буронабивных фундаментов мы выполняем:

• другие типы – ленточные, плитные, свайные;
• усиление старых оснований и стен сооружений;
• шпунтовые ограждения для котлованов, склонов, устройства гидротехнических объектов;
• буросекущие сваи (возведение ограждения по технологии «стена в грунте»).

Устройство буронабивной сваи с применением обсадных труб

Для бетонирования свай в грунт погружают оболочки с раскрывающимся или съемным башмаком. Обсадные трубы для буронабивных свай оставляют в земле или извлекают по мере наполнения бетонным раствором. Технология не имеет ограничений в зависимости от плотности расположения построек в городе, в таких условиях оболочки заглубляют методом завинчивания.

1. Определение обсадной трубы
2. Разновидности набивки свай
3. Устройство буронабивных свай с применением обсадных труб
4. Предназначение обсадки в скважинах
5. Преимущества буронабивной технологии
6. Правила выполнения работ
7. Рекомендации по работе на разных грунтах
8. Выбор диаметра изделий

Определение обсадной трубы

Диаметр буронабивных стержней составляет 0,35 – 1,5 метра, длина достигает 30 метров, такой тип свай используется при высоких нагрузках и при глубоком расположении стабильных слоев почвы.

Технологию применяют в условиях:

• сосредоточенных горизонтальных и вертикальных нагрузок;
• на стройплощадках с непростой инженерной и геодезической обстановкой;
• в случае близко стоящих построек.

Бетонолитные трубы включают несколько секций со специальными стыками для надежного и быстрого соединения. Бетон в воронку загружают из автомобильного миксера или используют подающий электовибробункер с пневмоударным приспособлением. Использованный кокон вынимают из скважины после наполнения бетоном заданного участка по высоте.

Бетон в стволе скважины уплотняют вибратором, который крепят на входящей воронке обсадного корпуса. После полной заливки головку сваи формируют с помощью инвентарного станка и утепляют зимой. Устанавливают наклонные и вертикальные элементы по технологии буронабивных оболочек. Стационарные капсулы погружают дрейтеллером (поворотной платформой), а извлекаемые участки заглубляют и извлекают с применением вибропогружателя.

Разновидности набивки свай

Этапы сборки буронабивной сваи

Устраивают сваи по принципу стены в земле. Ствол роют гидравлическим грейфером под защитой бентонитовой смеси. Бетон не расслаивается в бетонолитных коллекторах и не смешивается с грунтовой жидкостью, которая бывает в проходах при бурении. Бетонирование проходит равномерно до низа скважины, при этом шлам выходит на поверхность.

Популярные методы набивки свайных стоек:

• бурение в инвентарной обсадной капсуле;
• ударно-канатное забуривание;
• способ непрерывного полого шнека;
• завинчивание обсадной оболочки;
• вибропогружение полой колонны;
• выемка грунта под защитой глинистой смеси.

Уширение внизу сваи делают взрывным методом. В готовой скважине монтируют обсадную оболочку так, чтобы она не доходила до дна прохода на 1,2 – 1,5 метра. В трубу опускают заряд требуемой массы, и детонатор выводят наверх к подрывному устройству. Взрывают после заполнения скорлупы бетоном, в результате смесь попадает в расширенную нижнюю сферу. Остаток пространства наполняют бетонной смесью до верха.

Устройство буронабивных свай с применением обсадных труб

Инвентарный метод представляет собой применение обсадных капсул, заглубляемых в процессе и вынимаемых после бетонирования.

Различают разновидности установки:

• пневмотрамбованные стержни;
• вибротрамбованные сваи;
• частоттрамбованные стойки.

Пневмотрамбование используют для оснований с высокой отметкой стояния почвенной жидкости. Смесь подается в обсадную капсулу под давлением воздуха небольшими долями. Работа ведется через пневмонагрнетательный шлюзовой отсек с клапанами вверху и внизу для дозированной подачи.

Вибротрамбование применяют в сухих местах. В землю методом вибрации погружают обсадной корпус, который на конце снабжают съемным наконечником из железобетона. Вибропогружатель снимают, а трубу на 0,8 – 1,0 м наполняют раствором и опускают трамбующую штангу. В результате наконечник вдавливается в грунт и получается расширенная пята. Обсадная капсула извлекается после наполнения бетоном.

Частотрамбование использует обсадку с чугунным башмаком внизу. В полости колонны ставят арматурный каркас и погружают ее под ударами молота до нужной отметки. При движении труба уплотняет почвенные слои. Оболочку постепенно поднимают вибрационным методом параллельно с подачей смеси, при этом молот по-прежнему уплотняет бетон, а башмак вдавливается в землю внизу прохода.

Предназначение обсадки в скважинах

Обсадная труба предотвращает осыпание грунта

Труба сдерживает землю от осыпания внутрь скважины, поэтому правильно выбирают материал стенок. Подбор зависит от диаметра сваи и физико-механических характеристик почвы. Часто материалом служит пластик или металл. Устройство буронабивных свай с применением обсадных труб используется в любых геологических ситуациях, нестабильных почвах.

Обсадку применяют в условиях:

• неожиданного изменения толщины плотных слоев;
• при прорезке массивов насыпей с валунами или остатками бетона, камней внутри;
• в городе.

Оболочки до 10 метров ставят для средней и малой нагрузки (малоэтажное строительство). Не применяют буронабивной метод в вечной мерзлоте, при обнаружении агрессивных почвенных жидкостей или действии на ствол промышленных отходов в земле.

Сваи с набивкой длиной до 50 метров устраивают во влажных землях. Обсадки ставят в неоднородных текучих почвах с вкраплениями супесей и песчаных пластов. Обсадные сваи до 60 метров монтируют с помощью мощного оборудования на любых грунтах. В сейсмических регионах технология обсадки предусматривает металлические оболочки, которые не вынимают после нагрузки бетоном.

Преимущества буронабивной технологии

Основным положительным моментом является соотношение стоимости и надежности свайного основания. Фундамент представляет собой дешевую и ровную опору, выдерживающую до 10 т давления. Обсадные стержни ставят в любом грунте, а продолжительность эксплуатации составляет около века.

Выделяют преимущества буронабивной технологии с установкой обсадных оболочек:

• скорость монтажа;
• круглогодичное строительство с использованием добавок в бетон против замерзания;
• вкручивание свай и наполнение бетоном в плотно застроенном регионе мегаполиса без применения тяжелых агрегатов;
• низкий уровень шума при работе.

При вибрации и завинчивании используют модифицированные технические механизмы, которые компактно транспортируют и удобно размещают в условиях небольшой строительной площадки.

Правила выполнения работ

Бурение под защитой обсадной трубы

При установке обсадки и выполнения набивки используют нормативные документы СП 24.13.330, СП 28.13.330, СП 45.13.330, а также руководства отраслевого и ведомственного значения. Для конкретного случая составляют проект производства работ (ППР), типовые карты технологии на процесс.

Сверлильной установкой со шнеком или буром делают проход выбранного сечения и протяженности. Устье скважины обсаживают стальным участком трубы. Уширение внизу выполняют, если это есть в проекте. Проводят документальное освидетельствование скважины после окончания бурения. В ствол ставят арматурную конструкцию для повышения несущей способности. Бетонирование проводят способом перемещающейся оболочки, используют бетонолитные трубы. Они бывают прямого или телескопического вида.

Бетон готовят на месте в бетономешалках или привозят с завода. Смесь постоянно перелопачивают до момента укладки в конструкцию, но не больше 12 часов, иначе уменьшится прочность.

Рекомендации по работе на разных грунтах

Перед установкой обсадки делают скважину в грунте, поэтому качество почвы учитывают при выборе агрегатов и типа буронабивной сваи.

Металлические и пластиковые капсулы ставят в земляных слоях:

• торфяные грунты;
• глинистые почвы, глины;
• пески, супеси;
• суглинки.

В обводненных пластах, неустойчивых, плывучих, просадочных грунтах бетонирование проводится не позже 8 часов после выполнения скважины. В устойчивых категориях земель нормативное время начала бетонирования продлевают до 24 часов.

Если возможность укладки смеси в обозначенные сроки отсутствует, нельзя начинать бурение до появления благоприятных обстоятельств. Сверление начатых проходов останавливают на уровне 2 м до проектной отметки и расширения не выполняют.

Выбор диаметра изделий

Для определения сечения сваи применяют таблицы из ГОСТ 10.060.0-1995 и ГОСТ 19.804.2-1979. В них приводится соотношение диаметра стержня, площади его опоры, расчетной несущей способности. Помимо этого есть сведения об объеме бетона, числе вертикальных арматурных элементов и расходе металлического прута на каркас.

Вначале проводят сбор нагрузок от строящегося объекта, высчитывают фактическое давление на свайный фундамент. После этого рассчитывают требуемую площадь основания стойки. Но по таблицам квадратуру пяты подирают без расчета.

Принимают во внимание тот факт, что фактическая нагрузка с применением необходимых коэффициентов не должна быть больше расчетного сопротивления грунта. Подбирают соответствующее значение в таблице и определяют диаметр сваи. Сложные расчеты проводят инженерные работники, к которым обращается заказчик для нахождения параметров фундамента.
