Самодельный паяльник для полипропиленовых труб

Самодельный паяльник для полипропиленовых труб

Нередко при эксплуатации бытовых водопроводных систем из полипропилена возникает необходимость в их ремонте или наращивании, что невозможно без специального оборудования для пайки. В качестве подходящего для этих целей инструмента обычно используются покупные приборы особой конструкции, высокая стоимость которых вынуждает пользователей задуматься об их изготовлении своими руками.

Данный подход хорош не только тем, что позволяет сэкономить значительные средства и не тратить время на освоение приёмов работы с незнакомым оборудованием. Благодаря самостоятельному изготовлению удаётся изучить все тонкости обращения с такими приспособлениями, что, в конечном счёте, сказывается на качестве пайки полипропиленовых и других пластиковых труб.

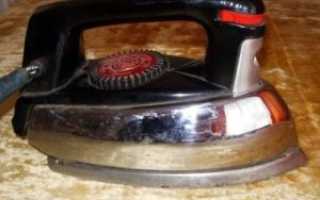

Паяльник на основе старого утюга

В том случае, когда принято решение об изготовлении паяльника для труб своими руками – сделать это можно, воспользовавшись оставшимися в хозяйстве старыми запчастями. Один из наиболее распространённых вариантов его изготовления из подручных средств предполагает использование для этих целей уже отслужившего свой срок электрического утюга.

Для реализации этого проекта потребуются следующие комплектующие и запчасти:

• старый утюг, рассчитанный на мощность не менее 800 Ватт;
• пластина дюралюминия подходящего размера;
• стальные планки от старого детского конструктора;
• провода, тумблер, ненужная ручка от разобранной дрели или болгарки, чтоб было удобно держать паяльник.

Паяльник для труб из утюга работает по тому же принципу, что и заводское специализированное изделие. Спираль (ТЭН) нагревается, передает тепло подошве, и вставленной в нее насадке. Это позволяет плавить полипропиленовые трубы, и спаивать их. Температура на самодельном паяльнике выставляется максимальная (должна быть 260-265 ℃). Приготовив все эти детали и материалы, можно будет начать сборку.

Сначала с утюга демонтируется кожух, что позволяет получить доступ к его внутренностям. Затем рабочая часть подошвы срезается посредством болгарки, а на её место имеющимся болтом крепится вырезанная по форме основания пластина из дюралюминия. Далее из запчастей конструктора нужно собрать коробку и надёжно закрепить её на подошве.

На элементах короба фиксируются тумблер и ручка от болгарки, после чего к переключателю подводится один конец сетевого провода. Второй проводник вместе с отводом от тумблера через асбестовые трубки подсоединяются к нагревательной спирали.

Насадки для фиксации на полипропиленовых трубах придется купить отдельно. При желании параллельно цепи питания можно включить гнездо с лампочкой, ток через которую необходимо ограничить посредством гасящего резистора. Для того чтобы сделать эту простую конструкцию своими руками потребуется минимум времени.

С регулятором нагрева

Чтобы контролировать температуру нагрева самодельного паяльника для полипропиленовых труб, устанавливают термопару. Для сборки устройства, оснащённого регулятором нагрева рабочей подошвы, потребуется дополнительные детали и запчасти, а именно:

• терморегулятор, термопара и два наконечника;
• стрелочный индикатор со специальной шкалой (с «нулём» и двумя секторами);
• проводники в изоляции длиной не менее одного метра каждый;
• асбестовая вата.

Ещё до начала работ следует обратиться к токарю и попросить его изготовить два наконечника особой формы (под штуцер и под вывод нагревателя). Размеры этих наконечников выбираются исходя из диаметра подготовленной для сборки трубки.

Прядок сборки своими руками паяльника для полипропилена с терморегулятором выглядит так:

1. Сначала с утюга удаляется кожух, после чего с его подошвы демонтируется регулятор температуры, а также все ненужные детали и проводка. После такой разборка должна остаться чистая гладильная плита.
2. Затем с помощью дрели в наконечниках просверливаются отверстия диаметром порядка 6-ти миллиметров, после чего они прикручиваются болтами к очищенному от посторонних деталей корпусу (со стороны «носика»). С противоположной стороны подошвы в ней просверливаются отверстия диаметром, подходящим для монтажа корпуса термопары.
3. К термопаре подпаиваются провода длиной порядка одного метра. Вслед этим посредством таких же проводников осуществляется подводка к нагревательной спирали. Все эти провода выводятся наружу через имеющееся в рукоятке утюга отверстие. Сама она крепится непосредственно на кожухе.
4. На завершающем этапе работ пространство между кожухом и плитой заполняется асбестовым материалом (ватой), выполняющим функцию теплоизолятора. По завершении этой операции кожух возвращается на место, в результате чего получается корпус с двумя парами выведенных наружу проводников.

Эти провода подсоединяются к сетевой вилке и терморегулятору по схеме, позволяющей выставлять заданное значение температуры плавления полипропилена (255-265°).

Схема терморегулятора и печатная плата

Промышленные образцы с парными насадками

Для изготовления термических насадок промышленных паяльников используются особые материалы, хорошо проводящие тепло (медь, алюминиевые сплавы и подобные им).

Снаружи они покрываются специальным слоем, препятствующим пригоранию полипропилена (чаще всего для этих целей используется тефлон).

Известные образцы насадок для пайки пропиленовых труб различаются как своей формой, так и методом крепления к нагревателю, который может быть различной конструкции. При этом предпочтение обычно отдаётся изделиям, позволяющим устанавливать парные насадки (или сразу несколько их пар).

Возможности такого прибора существенно расширяются, поскольку он становится универсальным по своим техническим показателям.

Рабочие размеры насадок на паяльник (их диаметры) должны соответствовать тому же показателю для полипропиленовых труб и иметь значения от 16 до 110 миллиметров.

Специальные насадки с размерами от 20-ти до 32-х миллиметров должны присутствовать в комплекте любого паяльника, относящегося к категории полупрофессиональных устройств. Специализированные модели паяльных приспособлений могут комплектоваться большим числом парных насадок, диапазон размеров которых расширен до 63-х миллиметров.

Самодельный паяльник — подробная инструкция по изготовлению

Паяльник — вещь незаменимая для любого мастера и непрофессионала. Он всегда должен быть дома под рукой. Однако если пользоваться им по случаю, довольно редко, то данная покупка непрактична. В этом случае гораздо лучше и интереснее сделать паяльник своими руками, с теми характеристиками, которые необходимы.

Паяльники различны по принципу нагрева и конструкции

Особенности

Легкий паяльник можно смастерить из подручных инструментов. Обязательно учитываются задачи, которые он будет решать.

В зависимости от этого может получиться самодельный паяльник на 12 вольт или же мощная паяльная станция, которая требует больше времени и усилий при создании. В процессе работы проводятся расчеты. По формуле R = U²/P мастер определяет мощность и напряжение будущего изделия и затем подбирает необходимые детали.

Из чего состоит пальник

Структура любого паяльника:

• Медный стержень с металлической трубой (жало).
• Нагреватель.
• Внешняя оболочка (кожух).
• Ручка.
• Шнур и вилка в паяльниках, работающих от сети, или батарея.

Жало раскаляется через нагревательный элемент, который ведет ток. Он в свою очередь может быть нихромовым или керамическим. Питание изделия происходит по электрокабелю, выходящему из ручки. В автономных моделях предполагается использовать аккумулятор.

Важно! Обязательно используется изоляция в виде стеклоткани или слюды между стержнем и корпусом.

Физические показатели

Первый значимый параметр паяльного устройства — его мощность. Если владелец планирует пользоваться им в бытовых нуждах, например, при пайке электроники, достаточно мощности в 30 Вт и меньше. Для работы с толстыми проводами не обойтись без прибора в 100-150 Вт.

Также учитывается степень нагрева паяльника. В профессиональных устройствах температура может достигать 400 °С, зачастую такой нагрев не требуется и хватает 100-300 °С.

Тип жала — следующий параметр: игла, конус и т. д. Определенная форма подходит для соответствующих целей. К дополнительным возможностям покупного или самодельного инструмента можно отнести наличие сменных стержней.

Инструменты и материалы

• Главный элемент — трансформатор, резистор, зажигалка и другое, на чем будет работать прибор.
• Жало — провод из меди с сечением 2,5 мм и более.
• Стекловолоконная (асбестовая) материя — изоляционное средство. Она есть в электрических аппаратах, в обычных лампах. Можно применить также силикатный клей совместно с тальком.
• Нихромовая нить. Ее можно взять из утюга, фена и других домашних нагревательных устройств.
• Корпус нагревателя — тонкая труба, выполненная из тугоплавкого металла.
• Рукоятка: служит любой готовый держатель, например, из дерева или термостойкого пластика. Подойдут куски текстолита.

Жало в виде отвертки является универсальным

Способы изготовления

В зависимости от актуальных задач паяльник-самоделка может иметь различный внешний вид и функционал.

Из зажигалки

Быстрый вариант — паяльник из зажигающего устройства. Необходимо всего лишь намотать толстую проволоку на конец прибора, оставив небольшой отрезок в конце — это основной стержень паяльника. Если у паяльника будет пластиковый корпус, важным условием станет его периодическое выключение, иначе оболочка расплавится.

Совет! Стоит предпочесть зажигалку с длинной ручкой.

Простой

Вариацией минипаяльника считается паяльник на батарейках или аккумуляторах. Он собирается по стандартной схеме. Берется:

• Нихромовая нить.
• 2 провода разного сечения.
• Часть антенны.
• Переключатель.
• Зарядка (аккумуляторы) на 3,7 Вт.
• Стекловолокно.
• Брусок для держателя.

Из резистора

Электрический паяльник можно сделать, применяя проволочный резистор и фанерную пластину в качестве основных деталей. Последняя будет служить ручкой инструмента. Кроме них, потребуются мелкие детали:

• Медные прутки (сечение определяется диаметром резистора).
• Шайба и винт.
• Кольцо от пружины для фиксации.

После подготовки основы производится сбор паяльного механизма.

Примечание! Паяльник из резистора будет способен работать в пределах напряжения 6 −24 Вольт.

Из шариковой ручки

Для несложных работ домашний паяльник можно смастерить из карандаша или обычной ручки. Итак, как сделать паяльник подобного типа:

• Канцелярская ручка — корпус.
• Резистор МЛТ.
• Текстолит.
• Проволока разного диаметра.
• Провода.

Мини-паяльник

Мини-формат можно собрать из плат устройств для освещения. Для него используют:

• Силовой блок лампочек.
• Кольцо феррита импульсного трансформатора.
• Медная шина.
• Стержень диаметром до 3 мм.

Индукционный

Индукционный паяльник выделяется по принципу нагрева. Отличительные особенности таких аппаратов:

• Принцип нагрев без контакта со стержнем: возникают электромагнитные поля за счет поступления тока на проволочную катушку.
• Высокие нагревательные способности.
• Особая структура: стержень вставляется в сами витки, а не в кожух с нитью. Наличие стекловолокна необязательно.

Дополнительно! К данной классификации также относятся нихромовые, керамические, импульсные паяльники.

Низковольтный

Низковольтным считается паяльник, работающий на мощности около 12-15 Вт и меньше. Он может пригодиться для работы с небольшими деталями и схемами.

Для сборки требуется нагревательный узел и внешний кожух, а также втулка с винтом и керамическая трубка, где будет находиться нагревающаяся проволока. Можно включить в состав обычный автомобильный прикуриватель. За счет применения данных простых запчастей устройство получается весьма компактным, легким и аккуратным.

Для полипропиленовых труб

Паяльник для полипропиленовых труб своими руками требуется при ремонте или наращивании новых изделий. Старый электрический утюг — подходящее приспособление для монтажа. Кроме него, нужно:

• Планки из стали.
• Дюралюминиевая пластина.
• Шнуры.
• Тумблер.
• Держатель.

При необходимости добавляется термопара. Подробнее, как собрать паяльник, будет изложено ниже в инструкции.

Пошаговая инструкция

Мощный самодельный паяльник изготавливается следующим образом.

1. Основание нагревателя. Для нагревателя будет использован габаритный трансформатор 60-65 Вт. В итоге получится надежный прибор импульсного типа.
2. Изготовление нагревателя. Дужка соединяется с шиной, или вторичной обмоткой. Происходит замыкание на краях — появляется жало нагревателя.
3. Изготовление выводов нагревателя. Первичная обмотка подсоединяется к источнику тока, то есть линии или кабельным жилам, откуда будет происходить питание аппарата. К ним крепится выключатель.
4. Изготовление корпуса и установка нагревателя. Прибор сверху закрывается металлическим кожухом — прямоугольной пластиной. Впоследствии внешний бампер привинчивается к верхней части ручки.
5. Особенности конструкции на стороне ручки. До изготовления ручки следует помнить, что внутри будет проходить шнур, а также на ней необходимо оставить отверстие для кнопки паяльника.
6. Изготовление ручки. Рукоятка выпиливается из дерева; состоит из 2 частей, соединенных шурупами. Величина заготовок подгоняется под размер руки мастера.
7. Присоединение электрического шнура. Основной шнур вставляется в отдел 2 обмотки и закручивается вокруг нее в несколько оборотов. Вся конструкция собирается.
8. Завершение сборки паяльника. После монтажа необходимо проверить аппарат на работоспособность.

Внимание! Если готовое устройство плохо нагревается, следует его снова разобрать и покрепче соединить контакты кабеля питания и проволоки накаливания.

Использование самодельных паяльников

Паяльное средство, выполненное своими руками, может:

• Припаять провода наушников.
• Соединять контакты силовой цепи, мелкие технические пайки.
• Паять металлическую утварь.
• Работать с конденсаторами и блоками.
• Делать кабельные жилы, монтировать радиаторы и т.д. Но здесь необходим высокомощный паяльник на 80 и более вт.

Внимание! Включенный паяльник не должен соприкасаться с водой.

Статья предложила несколько вариантов, как сделать паяльник своими руками. Он может быть самым простым, например, из шариковой ручки или более сложным — из резистора, трансформатора. Сделанное в соответствии с законами физики и электросхемой, паяльное устройство прослужит практически вечно и будет отлично справляться со своими задачами.

Как самому сделать паяльник для полипропилена используя утюг и газовую горелку

Трубы и фитинги из полипропилена сейчас очень популярны. Они отлично подходят для изготовления разнообразных бытовых водопроводных систем, отопительных разводок и сетей.

Активностьприменения полипропилена оправдана: в отличие от металла, трубы из этого материала не надо сгибать трубогибом, делать резьбу, варить сваркой.

Ремонт, соединение или наращивание в системе производятся посредством пайки специальным паяльником. Чтобы не тратиться на его приобретение, можно изготовить прибор своими руками.

Пайка полипропиленовых труб к содержанию ↑

Паяльник из старого утюга

Для создания такого паяльника можно воспользоваться старым утюгом с рабочей подошвой, который больше не нужен в хозяйстве. Необходимо, чтобы мощность утюга была не менее 800 Вт.

• деревянный брусок длиной 50 см с сечением 40х50 мм;
• саморезы-прессшайбы 3х14-16 см – 4 штуки;
• насадки-гильзы на паяльник сантехнический с прижимным болтом;
• изоленту;
• саморезы 4,5 см;
• кабель питания с вилкой;
• плоскогубцы;
• ключ шестигранный;
• молоток;
• наждачку или шлифовальную машинку;
• нож малярный;
• сверла 6-8 мм и дрель;
• крестовую насадку к дрели для саморезов.

к содержанию ↑

Процесс изготовления

Вначале разбирают утюг, отсоединяют подошву от терморегуляторов. Брусок простругивают, шлифуют наждачкой до гладкости.

В подошве высверливают несколько дырок для бруска (в зоне, свободной от нагревательного элемента). Брусок подгоняют по сечению, ставят в паз подошвы и фиксируют саморезами с помощью дрели с крестовой насадкой.

Важно! Диаметр сверла должен быть меньше, чем шляпка самореза.

Под болты на конце контрактной группы нагревательной подошвы просверливают пазовые отверстия с двух концов бруска. Контакты разворачивают при помощи плоскогубцев для возможности подключения, пластины прижимают прессшайбами.

Рядом с верхней частью подошвы делают еще одно отверстие для прижимного болта для гильз. Парные насадки для сварки труб садят на прижимной болт, затягивают шестигранным ключом. Кабель питания подключают к контактам, обматывают место стыковки на ручке паяльника изолентой.

Установка насадок на подошву утюга к содержанию ↑

Паяльник с регулятором нагрева

Такой прибор дает возможность контролировать температуру его нагрева. Для сборки паяльника, кроме рабочей подошвы от утюга, готовят:

• терморегулятор, термопару, 2 наконечника;
• индикатор стрелочный со шкалой;
• проводники изолированные по 1 м длиной;
• вату асбестовую.

Наконечники специальной формы под вывод нагревателя и штуцер делают заранее или заказывают в токарной мастерской. С утюга снимают кожух, с подошвы убирают терморегулятор и все прочие детали, провода (останется только гладильная плита).

Дрелью просверливают дырки размером 6 мм в наконечниках, прикручивают их к корпусу со стороны носика болтами. С другой стороны подошвы делают отверстия для монтажа термопары.

К последней припаивают длинные провода. Аналогичную проводку подводят к нагревательной спирали, после чего все провода выводят через отверстие в рукоятке утюга.

В завершение работы пространство между плитой и кожухом заполняют асбестовой ватой, которая послужит теплоизоляционным материалом. Кожух ставят на место. Провода подсоединяют к сетевой вилке и терморегулятору по такой схеме, чтобы можно было установить температуру на 255-265 градусов (это позволит полипропилену расплавиться).

Паяльник из газовой горелки

Случается, что ремонт полипропиленовых труб проводится в условиях отсутствия электричества. Для таких работ можно сделать паяльник из газовой горелки, которому не нужна электросеть.

Заранее подготавливают следующий перечень инструментов и расходников:

• шпильку стальную;
• хомут и болты М8;
• насадки для паяльника;
• газовую горелку;
• отвертку и шестигранные головки;
• молоток;
• тиски;
• пассатижи.

Паяльник для полипропиленовых труб из газовой горелки

Стальную шпильку зажимают в тисках, один ее конец прогревают горелкой и загибают под углом в 90 градусов. После остывания нагревают вторую сторону шпильки и сгибают по типу петли.

Если впоследствии нужно будет поменять размер петли, можно еще раз дополнительно нагреть деталь. Держатель для паяльника готов.

Берут хомут, точнее, его часть с гайкой, фиксируют в тисках и делают из нее элемент в форме буквы U. Хомут прикручивают к Г-образной стороне держателя так, чтобы он находился в одной плоскости с петлей.

Рассоединяют парные насадки для паяльника, закрепляют на петле держателя. На сопло горелки надевают хомут, надежно прикрепляют его винтом.

Перед началом работы включают горелку, прогревают насадки до температуры плавления труб. Теплоемкости насадок обычно достаточно для проведения одной операции спаивания, затем их надо будет нагреть еще раз.

По мере достижения нужной температуры горелку выключают и паяют полипропилен. Швы получаются прочными, герметичными.

Важно! Когда насадки остынут, с них убирают остатки пластика, но осторожно, чтобы не повредить слой напыления.

С помощью самодельных паяльников можно провести множество сантехнических работ и самостоятельно сварить трубы отопления. Также мастеру будет доступен ремонт поврежденного участка системы своими силами без лишних затрат.

Сварочный аппарат для полипропиленовых труб своими руками

В этом выпуске канала alexgyver мастер класс на тему изготовления устройства для сварки полипропиленовых труб с контролем температуры. По характеристикам сварочный аппарат будет мало отличаться от готовых магазинных вариантов.

Эти аппараты не особо то дорогие. Но мастер решил попробовать сделать компактный самодельный меньшей стоимостью, чем фабричный. Эта самоделка с системой управления.

Известно, что можно варить полипропиленовые трубы при помощи газовой горелки, но этот способ не удобный и дает несимпатичный шов плохого качества. Особенно сложно соединять ею тонкостенные трубы. Где то перегрели, где то недоглядели. Да и стоит газовая горелка столько же, сколько разработанный автором ролика аппарат.

Для сварки труб рекомендуется температура 360 градусов причем для разных труб при этой температуре существует оптимальное время нагрева. Поэтому нужна термостатированная система нагрева и качество пайки таким паяльником будет такое же, как у заводского.

Что нужно приготовить для работы

Нам понадобится кипятильник на 1 киловатт, купить который можно в любом хозяйственном магазине. Температуру будем измерять высокотемпературной термопарой с драйвером. Обрабатывать значение и управляя включением реле будет ардуино. Питать ее будем от зарядника для телефона.

Купить всю электронику дешевле всего в интернет-магазине. Ардуино – в этом китайском магазине. Модуль управления сетью – ссылка.

Насадки для сварки труб лучше купить, так как одних зависит качество шва. Делать такими насадки своими руками не очень целесообразно, так как они довольно дешевые, но в то же время имеет антипригарное покрытие. Сделать таким насадки можно из не нужной сковородки, нарезав ее полосками и свернув в цилиндры. Если кто будет заниматься такой дичью, размеры покупных насадок такие.

Сварочный аппарат будет работать так

Кипятильник подключен через реле. Его температура постоянно измеряется датчиком и по параметрам ардуино управляет включением и выключением тока на кипятильнике. Температура удерживается в район до 160 градусов. Нагрев выключается выше 270 градусов и снова включается при ниже 250. Таким образом поддерживается температурный диапазон. Специально не используются полевые транзисторы и плавное управление мощности при помощи регуляторов с целью упрощения конструкции. Пусть стоит себе реле щелкает.

Перейдем к изготовлению

Разбираем кипятильник. Нужно измерить его сопротивление, чтобы после окончания работ убедиться, что мы ничего лишнего не замкнули и не испортили. Самое сложное в этом проекте – разогнуться объемную спираль кипятильника и перемотать ее в плоскую спираль. Гнется он очень плохо и пришлось прогреть его.

Нагреваем до почернения и ждем медленного остывания на воздухе. Заодно можно и кипятильник стал чуть мягче. Старайтесь не оставлять сильных вмятин плоскогубцами, потому что по ним трубка может сломаться. Используйте плоскогубцы через тряпку, тиски. В итоге получаем плоскую спираль.

В центральное отверстие должен спокойно входить болт м8. Им насадки будут крепиться на апарат.

Проверим сопротивление. Все те же самые 60 ом. Значит, кипятильник в полном порядке. Также можно проверить, не будет ли аппарат бить током. Отлично, контакта нет. Значит спираль нигде не касается корпуса.

Внутри кипятильника находится нихромовая спираль, закатанная в гипс.

Ближние к концам участки спирали намереваются меньше всего. Можно использовать деревянную подставку. Пусть она даже немного обуглится. Ничего страшного.

Продолжение на видео об изготовления сварочного аппарата, который с успехом соединяет полипропиленовые трубы, с 4 минуты.

Изготовление самодельного паяльника для полипропиленовых труб

Как изготовить самодельный паяльник для полипропиленовых труб? У хорошего мастера всегда есть под рукой высококачественные инструменты. Даже в домашних условиях всегда есть инструмент, а если подходящего не найдется, можно собрать самим. Если вы надумали сменить канализационные, водопроводные, отопительные трубы, обязательно понадобится паяльник для полипропиленовых труб.

Для сварки полипропиленовых труб используется специальный паяльник, действующий по принципу утюга.

Сейчас очень редко можно встретить железные или чугунные трубы, большую популярность приобрел пластиковый материал.

Какой паяльник лучше?

Существует очень большой выбор данного продукта. Продавцы-консультанты будут предлагать вам множество инструментов, но не ответят, какой из них лучше. Поэтому в первую очередь надо обратить внимание на страну-производителя. Сейчас в рейтинге самых популярных паяльников первое место занимает Чехия, следом за ней – Турция, на третьем месте Россия, а на четвертом – Китай.

Такой аппарат используют для нагревания концов полипропиленовых труб и дальнейшего соединения их друг с другом. Аппарат изготовлен так, что можно работать с разными диаметрами труб. Чтобы все получилось правильно, нужно знать температурный режим оборудования. Конфигурация паяльника состоит из подошвы, двух нагревательных ТЭНов, насадок различных диаметров, которые крепятся в специальные отверстия.

Паяльник позволяет легко соединять концы полипропиленовых труб любых размеров.

Чтобы понять принцип работы паяльника, его можно сравнить с работой утюга. Но утюг оснащен одним нагревающим ТЭНом, а полипропиленовый паяльник – двумя. А также у него имеется терморегулятор и дополнительно встроенный инструмент – рулетка. Еще в комплекте идет спиртовой маркер, уровень, резак для пластиковых труб.

Чтобы правильно начать им работать, нужно сначала изучить технологию пайки. Паяльник следует установить на специальные ножки (они у вас в комплекте), а только потом включить в сеть.

Выбирайте элемент по размеру разъема, который предназначен для самой пайки. Нагреваете до максимальной температуры, соединяете концы очень быстро и ровно и придавливаете друг к другу.

Чтобы все хорошо получилось с первого раза, паяльник необходимо разогреть для максимальной температуры – примерно 20 минут, потом 5 минут нужно подождать, чтобы сами насадки разогрелись.

Сам процесс пайки займет около минуты, но лучше прочитайте в инструкции к аппарату. Если произошла пауза в самом процессе пайки, не пытайтесь повторно нагревать, так как трубы пластиковые и сам материал растягивается, а это значит, что шов может пострадать.

Самодельный паяльник для пайки полипропиленовых труб

Основные части паяльника.

Если прибор вам не по карману или нет лишних средств для приобретения паяльника для полипропиленовых труб, надо его сделать своими руками.
Эту технику можно сделать на основе старого утюга.

• утюг мощностью 800 Вт;
• нагреватель (не со спиралью, а с ТЭНом, желательно в алюминиевом корпусе);
• хромель-копелевая термопара;
• два наконечника;
• два провода длиной около 1 м каждый;
• старый магнитофон;
• асбестовая вата;
• оргстекло;
• дихлорэтан.

Этапы выполнения работы

Самодельный паяльник для полипропиленовых труб удобнее всего изготовить из старого утюга.

С плиты утюга убирают регулятор температуры.
Удаляют все ненужные выступы и проводки, должна остаться одна голая плита.

Сходите к токарю и закажите два наконечника, один для трубы, а другой – для фасонины (под штуцер и гайку). Размеры берите сами, для этого измеряйте диаметр своей трубы.

Когда токарь все сделает, с помощью дрели сверлите отверстие диаметром около 6 мм, берете болты и прикручиваете наконечники.
На противоположной стороне от носа утюга сверлите отверстие таким размером, чтобы свободно можно было установить термопару.

Все детали соединяют и собирают в кожух.
Берут провод длиной примерно 1 м и присоединяют к термопаре.

Потом берут другой провод такой же длины и присоединяют к нагревательному элементу. Выводят наружу через верх рукоятки.
Саму рукоятку крепят с внешней стороны кожуха.

На следующем этапе нужно, чтобы между кожухом и плиткой образовалось пространство, его надо заполнить термоизолятором, можно взять простую асбестовую вату.

Схема самодельного паяльника из утюга.

У вас должно получиться так, что будут выступать два наконечника за пределы кожуха, их нужно термоизолировать.

Теперь размещают сам терморегулятор, его нужно расположить отдельно и желательно в пластиковом корпусе. Можно использовать оргстекло и дихлорэтан.

Для индикации может пригодиться старый магнитофон, там есть индикатор, а в нем стрелочки и, главное, нулевая метка. По всем правилам эта метка будет составлять 270°.

Если стрелка будет показывать в красном секторе, значит, температура выше нормы, а если в желтом – ниже.

Еще один немаловажный элемент – это резистор, он выведен снаружи корпуса терморегулятора.

Он будет показывать, работает ли нагревательный элемент.

Сам процесс состоит в следующем. Как только вы включите паяльник в розетку, ручкой нужно выставить температуру 270°.

Загорится светодиод и даст сигнал о том, что паяльник начинает нагреваться до нужной температуры, а когда он погаснет – можно приступать к работе.

Решать, что лучше – собрать своими руками или купить, только вам. Новый паяльник на строительном рынке обойдется в 15-18 тыс. руб. Если захотите собрать самостоятельно, это будет стоить всего около 2 тыс. руб. так как старый утюг всегда есть в гараже у любого хозяина.
