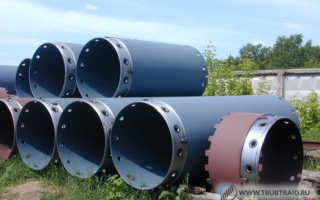

Инвентарные обсадные трубы для буронабивных свай

Устройство буронабивной сваи с применением обсадных труб

Для бетонирования свай в грунт погружают оболочки с раскрывающимся или съемным башмаком. Обсадные трубы для буронабивных свай оставляют в земле или извлекают по мере наполнения бетонным раствором. Технология не имеет ограничений в зависимости от плотности расположения построек в городе, в таких условиях оболочки заглубляют методом завинчивания.

1. Определение обсадной трубы
2. Разновидности набивки свай
3. Устройство буронабивных свай с применением обсадных труб
4. Предназначение обсадки в скважинах
5. Преимущества буронабивной технологии
6. Правила выполнения работ
7. Рекомендации по работе на разных грунтах
8. Выбор диаметра изделий

Определение обсадной трубы

Диаметр буронабивных стержней составляет 0,35 – 1,5 метра, длина достигает 30 метров, такой тип свай используется при высоких нагрузках и при глубоком расположении стабильных слоев почвы.

Технологию применяют в условиях:

• сосредоточенных горизонтальных и вертикальных нагрузок;
• на стройплощадках с непростой инженерной и геодезической обстановкой;
• в случае близко стоящих построек.

Бетонолитные трубы включают несколько секций со специальными стыками для надежного и быстрого соединения. Бетон в воронку загружают из автомобильного миксера или используют подающий электовибробункер с пневмоударным приспособлением. Использованный кокон вынимают из скважины после наполнения бетоном заданного участка по высоте.

Бетон в стволе скважины уплотняют вибратором, который крепят на входящей воронке обсадного корпуса. После полной заливки головку сваи формируют с помощью инвентарного станка и утепляют зимой. Устанавливают наклонные и вертикальные элементы по технологии буронабивных оболочек. Стационарные капсулы погружают дрейтеллером (поворотной платформой), а извлекаемые участки заглубляют и извлекают с применением вибропогружателя.

Разновидности набивки свай

Этапы сборки буронабивной сваи

Устраивают сваи по принципу стены в земле. Ствол роют гидравлическим грейфером под защитой бентонитовой смеси. Бетон не расслаивается в бетонолитных коллекторах и не смешивается с грунтовой жидкостью, которая бывает в проходах при бурении. Бетонирование проходит равномерно до низа скважины, при этом шлам выходит на поверхность.

Популярные методы набивки свайных стоек:

• бурение в инвентарной обсадной капсуле;
• ударно-канатное забуривание;
• способ непрерывного полого шнека;
• завинчивание обсадной оболочки;
• вибропогружение полой колонны;
• выемка грунта под защитой глинистой смеси.

Уширение внизу сваи делают взрывным методом. В готовой скважине монтируют обсадную оболочку так, чтобы она не доходила до дна прохода на 1,2 – 1,5 метра. В трубу опускают заряд требуемой массы, и детонатор выводят наверх к подрывному устройству. Взрывают после заполнения скорлупы бетоном, в результате смесь попадает в расширенную нижнюю сферу. Остаток пространства наполняют бетонной смесью до верха.

Устройство буронабивных свай с применением обсадных труб

Инвентарный метод представляет собой применение обсадных капсул, заглубляемых в процессе и вынимаемых после бетонирования.

Различают разновидности установки:

• пневмотрамбованные стержни;
• вибротрамбованные сваи;
• частоттрамбованные стойки.

Пневмотрамбование используют для оснований с высокой отметкой стояния почвенной жидкости. Смесь подается в обсадную капсулу под давлением воздуха небольшими долями. Работа ведется через пневмонагрнетательный шлюзовой отсек с клапанами вверху и внизу для дозированной подачи.

Вибротрамбование применяют в сухих местах. В землю методом вибрации погружают обсадной корпус, который на конце снабжают съемным наконечником из железобетона. Вибропогружатель снимают, а трубу на 0,8 – 1,0 м наполняют раствором и опускают трамбующую штангу. В результате наконечник вдавливается в грунт и получается расширенная пята. Обсадная капсула извлекается после наполнения бетоном.

Частотрамбование использует обсадку с чугунным башмаком внизу. В полости колонны ставят арматурный каркас и погружают ее под ударами молота до нужной отметки. При движении труба уплотняет почвенные слои. Оболочку постепенно поднимают вибрационным методом параллельно с подачей смеси, при этом молот по-прежнему уплотняет бетон, а башмак вдавливается в землю внизу прохода.

Предназначение обсадки в скважинах

Обсадная труба предотвращает осыпание грунта

Труба сдерживает землю от осыпания внутрь скважины, поэтому правильно выбирают материал стенок. Подбор зависит от диаметра сваи и физико-механических характеристик почвы. Часто материалом служит пластик или металл. Устройство буронабивных свай с применением обсадных труб используется в любых геологических ситуациях, нестабильных почвах.

Обсадку применяют в условиях:

• неожиданного изменения толщины плотных слоев;
• при прорезке массивов насыпей с валунами или остатками бетона, камней внутри;
• в городе.

Оболочки до 10 метров ставят для средней и малой нагрузки (малоэтажное строительство). Не применяют буронабивной метод в вечной мерзлоте, при обнаружении агрессивных почвенных жидкостей или действии на ствол промышленных отходов в земле.

Сваи с набивкой длиной до 50 метров устраивают во влажных землях. Обсадки ставят в неоднородных текучих почвах с вкраплениями супесей и песчаных пластов. Обсадные сваи до 60 метров монтируют с помощью мощного оборудования на любых грунтах. В сейсмических регионах технология обсадки предусматривает металлические оболочки, которые не вынимают после нагрузки бетоном.

Преимущества буронабивной технологии

Основным положительным моментом является соотношение стоимости и надежности свайного основания. Фундамент представляет собой дешевую и ровную опору, выдерживающую до 10 т давления. Обсадные стержни ставят в любом грунте, а продолжительность эксплуатации составляет около века.

Выделяют преимущества буронабивной технологии с установкой обсадных оболочек:

• скорость монтажа;
• круглогодичное строительство с использованием добавок в бетон против замерзания;
• вкручивание свай и наполнение бетоном в плотно застроенном регионе мегаполиса без применения тяжелых агрегатов;
• низкий уровень шума при работе.

При вибрации и завинчивании используют модифицированные технические механизмы, которые компактно транспортируют и удобно размещают в условиях небольшой строительной площадки.

Правила выполнения работ

Бурение под защитой обсадной трубы

При установке обсадки и выполнения набивки используют нормативные документы СП 24.13.330, СП 28.13.330, СП 45.13.330, а также руководства отраслевого и ведомственного значения. Для конкретного случая составляют проект производства работ (ППР), типовые карты технологии на процесс.

Сверлильной установкой со шнеком или буром делают проход выбранного сечения и протяженности. Устье скважины обсаживают стальным участком трубы. Уширение внизу выполняют, если это есть в проекте. Проводят документальное освидетельствование скважины после окончания бурения. В ствол ставят арматурную конструкцию для повышения несущей способности. Бетонирование проводят способом перемещающейся оболочки, используют бетонолитные трубы. Они бывают прямого или телескопического вида.

Бетон готовят на месте в бетономешалках или привозят с завода. Смесь постоянно перелопачивают до момента укладки в конструкцию, но не больше 12 часов, иначе уменьшится прочность.

Рекомендации по работе на разных грунтах

Перед установкой обсадки делают скважину в грунте, поэтому качество почвы учитывают при выборе агрегатов и типа буронабивной сваи.

Металлические и пластиковые капсулы ставят в земляных слоях:

• торфяные грунты;
• глинистые почвы, глины;
• пески, супеси;
• суглинки.

В обводненных пластах, неустойчивых, плывучих, просадочных грунтах бетонирование проводится не позже 8 часов после выполнения скважины. В устойчивых категориях земель нормативное время начала бетонирования продлевают до 24 часов.

Если возможность укладки смеси в обозначенные сроки отсутствует, нельзя начинать бурение до появления благоприятных обстоятельств. Сверление начатых проходов останавливают на уровне 2 м до проектной отметки и расширения не выполняют.

Выбор диаметра изделий

Для определения сечения сваи применяют таблицы из ГОСТ 10.060.0-1995 и ГОСТ 19.804.2-1979. В них приводится соотношение диаметра стержня, площади его опоры, расчетной несущей способности. Помимо этого есть сведения об объеме бетона, числе вертикальных арматурных элементов и расходе металлического прута на каркас.

Вначале проводят сбор нагрузок от строящегося объекта, высчитывают фактическое давление на свайный фундамент. После этого рассчитывают требуемую площадь основания стойки. Но по таблицам квадратуру пяты подирают без расчета.

Принимают во внимание тот факт, что фактическая нагрузка с применением необходимых коэффициентов не должна быть больше расчетного сопротивления грунта. Подбирают соответствующее значение в таблице и определяют диаметр сваи. Сложные расчеты проводят инженерные работники, к которым обращается заказчик для нахождения параметров фундамента.

Обсадные трубы

• Лопастные буры
• Конусные буры
• Шнековый бур для работы с келли штангой
• Шнековые буры
• Ковшебуры
• Колонковые буры
• Перовые буры

• Державки резцов и забурников
• Забурники
• Круглые резцы
• Плоские резцы

• Обсадные трубы
• Резцы и комплектующие

Как подобрать и купить обсадные трубы для буронабивных свай

Опытные строители знают: обсадная труба незаменима при монтаже свай в рыхлых, слабых и насыщенных водой грунтах. Трубы защищают скважины от осыпаний и наводнений, позволяя строить практически в любом месте.

Вот 5 причин, почему инвентарная труба – лучший помощник в монтаже буронабивных свай:

• можно использовать в условиях плотной застройки, и там, где запрещено сваебойное оборудование;
• при создании фундамента соседние здания не подвергаются динамическим нагрузкам;
• инвентарные трубы позволяют бурить на сыпучих грунтах на большую глубину, а еще перекрывать горизонты плывунных грунтов;
• обсадные трубы обеспечивают контроль параметров сваи, так как бетон равномерно заполняет полость трубы;
• за счет уменьшения расхода воды, упрощается содержание строительной площадки, как следствие, снижаются расходы.

Устройство обсадных труб для буронабивных свай

Все наши обсадные металлические трубы соответствуют немецким стандартам и изготавливаются из стали марки 09Г2С, которая рекомендована фирмой Bauer. Их производят «двуслойными». Толщина наружной стенки зависит от размера изделия и варьируется от 12 до 25 мм, а суммарная от 40 до 70 мм. Между стенками установлены кольцевые ребра жесткости, которые обеспечивают прочность, устойчивость к внешним нагрузкам и от вращателя.

В каталоге вы найдете обсадные трубы для свай внешним диаметром 620 – 2500 мм. Это соответствует международным стандартам фирм Bauer и Leffer. При подборе обсадной трубы, нужно отталкиваться от ее внутреннего диаметра. Например, если вы берете обсадную трубу диаметром 620 мм, то диаметр готовой сваи будет отличаться на 80 мм и составит 540 мм. Чем больше диаметр обсадной трубы, тем толще ее стенки и разбег будет увеличиваться.

Таблица диаметров обсадных труб для буронабивных свай

Не смотря на то, что диаметр инвентарных обсадных труб стандартизирован, мы изготовим любой нетиповой размер на заказ. Если вы ищите трубы стальные обсадные диаметром 600 мм или больше 1500 мм, просто оставьте заявку, и мы позвоним в течение 30 минут.

Не забудьте подобрать ножевую секцию, дрейтеллер и комплектующие для обсадных труб. Или доверьте это дело нам, чтобы сэкономить время.

Инвентарные обсадные трубы для буронабивных свай

С целью осуществления монтажа фундамента на различных типах грунта независимо от климатического региона используются, буронабивные сваи с обсадными трубами.

Принцип обустройства буронабивных свай с использованием обсадных труб?

1. Сперва наши специалисты установят буровой станок (не путайте его с копром) на ту точку, где будет буриться скважина.
2. Мы производим погружение подготовленной обсадной трубы строго до проектной отметки и извлекаем осыпающийся грунт из полости.
3. Теперь можно погрузить арматурный каркас в скважинную полость.
4. Заливаем скважину (или набиваем) качественным бетоном из бетоносмесителя.
5. Осуществляем извлечение обсадных труб согласно их секциям.

Что представляют собой обсадные трубы

Как в промышленном, так и в гражданском строительстве буронабивные сваи с обсадными трубами используются чаще всего для крепления газовых, нефтяных, водных и прочих скважин, поскольку они помогают удерживать со стен осыпание грунта.

Именно с такой целью обсадная труба может быть использована и для свай, ведь она полностью входит в пробуренное предварительно отверстие, соприкасаясь вплотную с грунтом, что полностью исключает возможность обвала.

Согласно технологии обсадная труба монтируется для буронабивных свай согласно секциям, фиксируемым друг с другом специальными фланцами, в которые вкручиваются пробки. Обсадная труба для устройства буронабивных свай отличается от обсадных труб для крепления газовых, нефтяных, водных и прочих скважин. Она имеет другие диаметры, конструкцию и толщину стенки.

Таблица параметров обсадных труб

Когда обсадная труба установлена, согласно инструкции, обязательно следует очистить полость от грунта, что осыпался в ходе работ (производится такая операция с помощью того же шнека или ковшбура).

Методы и технологии, которыми обустраиваются буронабивные сваи с обсадными трубами

Подразумевает монтаж буронабивных свай с обсадной трубой одновременное выполнение сразу двух процессов непосредственно на стройплощадке. По замыслу изготовить и установить такую конструкцию совсем не сложно — после погружения в готовую скважину обсадной трубы, мы армируем и заполняем ее бетоном.

Технологические карты на устройство БНС с обсадной трубой

Технологическая схема устройства БНС.

Стадия 1. Бурение скважин и погружение обсадных труб

Технологическая схема устройства БНС.

Стадия 2. Монтаж каркаса

Технологическая схема устройства БНС.

Стадия 3. Бетонирование скважины

Но есть у технологии буронабивных свай с обсадными трубами и свой недостаток: нет возможности контролировать плотность раствора по длине всей трубы, что может привести к размыву грунтовыми водами еще не успевшей застыть смеси. Поэтому, если вы планируете обустраивать буронабивные сваи с использованием обсадных труб на почве, где грунтовые воды в изобилии, то непременно проконсультируйтесь со специалистами.

Инвентарные обсадные трубы и комплектующие

Ищете инвентарные обсадные трубы для устройства буронабивных свай? Вы попали по адресу и сможете купить необходимое в нашей компании “Анкер-Гео”. Уже более 15 лет мы осуществляем поставки и производство обсадных труб и ножевых секций, за это время накопили огромный опыт и мы готовы поделиться им с Вами.

Устройство обсадных труб у различных мировых производителей бурового оборудования различается достаточно серьёзно, ведь каждый завод считает своё техническое решение наиболее верным. Однако не все конструкции обсадных труб выживают в российских реалиях.

Если Вы сейчас не желаете углубляться в технические аспекты и характеристики, а вам просто необходима обсадная труба и цена на неё, то просто позвоните нам и мы дадим квалифицированную поддержку по этому вопросу.

• Названию
• Названию
• Цене
• Цене

Сортировать по:

Труба стальная обсадная широко используется в фундаментном строительстве в России, при проведении буровых работ. Она предназначена для закрепления стенок буронабивной сваи для предотвращения обвала сухой рыхлой породы, попадания жидкости внутрь будущей сваи и сдерживает давление грунта.

Процесс устройства буронабивных свай с обсадной трубой

Действия можно условно разделить на следующие этапы:

1. Установка обсадной трубы.

Для этого используется буровая машина, со специальным вращателем, к которому через переходник (Дрейтеллер) крепится обсадная труба. При этом, для погружения больших диаметров используется гидравлический обсадной стол, который помогает погрузить обсадку в грунт.

2. Удаление грунта из обсадной трубы.

После частичного погружения обсадной трубы осуществляется удаление грунта из ограждённой скважины с помощью бурового инструмента (шнек, ковшебур), который крепится к келли-штанге буровой установки. Такая операция (частичное погружение обсадной трубы и выемка грунта) производится до тех пор, пока не будет достигнута проектная глубина буронабивной сваи. Для наращивания трубы используют дополнительные секции, соединяемые между собой втулкой конусной и втулкой резьбовой, которые скрепляют пробкой-болт с помощью специального ключа для пробки-болт.

3. Сооружение буронабивной сваи внутри обсадной трубы.

После достижения проектной глубины и удаления всего грунта из заходки, внутрь обсадной трубы помещают металлокаркас — его просто опускают вниз с помощью лебёдки или крана. Затем с помощью вертикально перемещаемых бетонолитных труб (для избежания расслоения бетона) наполняют ограждённую обсадной колонной буронабивную сваю бетоном и извлекают бетонолитные ВПТ.

4. Извлечение обсадной трубы.

После наполнения буронабивной сваи бетоном и металлокаркасом, металлические инвентарные обсадные трубы извлекают с помощью вращателя буровой установки и обсадного стола. После извлечения всех секций обсадных труб необходимо ещё несколько дней для полноценного схватывания бетона, и только после этого буронабивная свая готова к использованию.

Характеристики обсадных труб

Во всем мире параллельно развивалось несколько инженерных школ, предусматривающих разнообразную конструкцию и характеристики обсадных труб. Несмотря на множество заводов бурового оборудования по всему миру, у которых есть собственное производство обсадных труб, конструкции можно разделить на три группы — назовём их условно (по наименованию завода-родоначальника конструкции):

1. Liebherr (Либхерр)
2. Bauer (Бауэр)
3. Armador (Армадор)

Инвентарная обсадная труба для буронабивных свай состоит из двух стенок (внешняя и внутренняя стенка), между которыми проваривается металлический усиливающий каркас, принимающий на себя основные нагрузки при погружении и извлечении обсадки с помощью обсадного стола. При внешнем сходстве все условных типов обсадки, (а ведь диаметры и длина обсадных труб порой идентичная до миллиметра) основные отличия обсадных труб кроются как раз в способе крепления каркаса, его типе и применяемом метода сборки (сварки).

Обсадные трубы типа Liebherr (Либхерр).

Процесс сборки обсадных труб по технологии Liebherr (Либхерр) подразумевает нанесение продольных усилителей (круглый пруток), привариваемых в снаружи к внутренней стенки обсадной трубы. Затем усиленную внутреннюю стенку накрывают внешней стенкой и приваривают.

Такой способ усиления позволяет ускорить производственный процесс, ведь круглый пруток просто нарезают одинаковой длины и приваривают в нескольких местах, однако при использовании большого диаметра обсадной трубы, вкупе с обсадным столом, возможен перекос обсадной колонны и её деформация. Причем чем больше длина колонны(глубина сваи), тем больше вероятность её деформирования. Ведь основная нагрузка при работе с обсадным столом принимает на себя внешняя стенка обсадки, работая при этом на скручивание. В этом случае не удивительно, что обсадная проминается или скручивается.

Данную технологию изготовления обсадных труб, переняли и большинство Итальянских производителей, со всеми её недостатками и простой производства.

Наш вердикт — использование обсадки с такой конструкцией противопоказано для больших глубин (свыше 16 м) и диаметров обсадных труб (свыше 800 мм).

Обсадные трубы типа Bauer (Бауэр).

Появившись чуть позже, компания Bauer (Бауэр) несколько усовершенствовала конструкцию обсадных труб Liebherr и снаружи на внутреннюю стенку стали приваривать не прямой круглый пруток вдоль трубы, а прутком стали оборачивать внутреннюю трубу поверх по кругу с шагом 20-25 см. А затем, как Liebherr, такую конструкцию накрывают внешней стенкой и приваривают. Это позволило увеличить стойкость обсадной трубы к скручиванию, ценой добавления всего нескольких производственных операций по точной гибке каркаса и поворота конструкции во время сварки. Однако, при большой длине обсадной колонны также наблюдается деформация секций труб от обсадного стола.

Именно эту технологию производства обсадных труб переняли российские производители бурового оборудования, но ввиду отсутствия определённых производственных мощностей в России, отечественная обсадка доступна только в диаметре до 1500 мм, и в редких случаях до 2000мм.

Вердикт — более выносливые обсадные трубы, чем Liebherr, но недостаточно устойчивая внешняя стенка при работе на больших глубинах обсадным столом, отсутствие больших диаметров в России (свыше 2000мм).

Обсадные трубы типа Armador (Армадор).

С самого образования своего производства, завод Armador (Армадор) кардинально изменил технологию изготовления обсадных труб. Те же две стенки, но ребята усиливают внешнюю стенку обсадной трубы, приваривая к ней изнутри металлический квадрат (не круглый пруток, а именно квадрат), изогнутый по диаметру этой самой внешней стенки, т.е. как бы оборачивая эту стенку, но изнутри. А уже после сооружения усиленной внешней стенки, внутрь обсадной трубы вставляется внутренняя стенка и приваривается.

Надо сказать, что для реализации такой технической операции был специально инженерами Armador спроектирован и запатентован робот-гибщик-сварщик. Эта операция по усилению внешней стенки полностью автоматическая.

Таким образом, используя металлический квадратный профиль (что даёт более плотное прилегание и большую площадь приварки) для усиления внешней стенки обсадной трубы удалось создать наиболее прочную конструкцию обсадной трубы из всех известных в мире. Однако и в этой конструкции есть свои недостатки: производство малых диаметров такой трубы, меньше 620 мм технически невозможно.

Вердикт — самые прочные обсадные трубы, рекомендуются для больших глубин и больших диаметров — до 2800 мм.

Итог.

При сооружении буронабивных свай с помощью инвентарной двухстенной обсадной трубы, следует принимать во внимание диаметр и глубину планируемой сваи. И при существенных глубинах и больших диаметрах (свыше 1500мм) следует отдать предпочтение трубам изготовленным по технологии завода Armador, а для небольших глубин и диаметрах до 1500мм можно использовать отечественные обсадные трубы изготовленные по технологии BAUER.

Допускается совместное использование труб Armador и Bauer, т.к. несмотря на различия в конструкциях, соединительные размеры обсадных труб одинаковые и позволяют их соединять друг с другом.

Важным фактором является стоимость обсадной трубы.

Тут можно отметить, что пока в России действуют ограничительные меры и пошлины на официальный ввоз трубной продукции, использование обсадных труб отечественных заводов является более привлекательным. Купить обсадную трубу российского производства сейчас выгоднее, однако как указано выше, не все диаметры обсадных труб возможно произвести в России.

А когда речь заходит о диаметрах 2500мм и выше, то остаётся только два завода в Европе, которые способны изготавливать обсадные трубы таких размеров и с приемлемым качество — это Bauer и Armador, при этом цена обсадной трубы Armador значительно ниже, т.к. производственные мощности этого завода расположены в Турции.

В любом случае, если вам необходимо купить обсадную трубу, Вы можете просто позвонить нам, и мы предоставим всю необходимую информацию и цены, и даже поможем продать буровое оборудование, если оно Вам больше не нужно.

Буронабивные сваи

Строительство новых зданий в плотной городской застройке требует особых подходов к выполнению фундамента. Сейчас строительные компании отдают предпочтение варианту оснований на буронабивных сваях. Эта технология имеет существенный плюс — она безопасна при использовании в условиях плотной застройки и не требует значительных расходов на реализацию.

Устройство буронабивных свай с обсадной трубой

В условиях возведения зданий на нестабильных грунтах или при наличии близко проходящих грунтовых вод используют буронабивные сваи с применением обсадных труб. Эта методика признана самой надежной и безопасной.

Цены на буронабивные сваи

Последние выполненные объекты
Год	Наименование объекта	Адрес	Вид работ	Фото объектов
2020	Реконструкция объекта «Здание Звенигородской службы, общей площадью 625,5 кв. м, лит Б, Б1	Московская область, г. Звенигород, Нахабинское шоссе, д. 5 (Звенигородская РЭС филиала АО «Мособлгаз» «Одинцовомежрайгаз»	Устройство буронабивных свай Ø 400 мм
2020	Павильон общественного питания №2 (Павильон общественного питания на Престижной Аллее (кафе)	г. Москва, ул. Лужники, д.24	Устройство буронабивных свай ∅400мм; Устройство шпунтового ограждения котлована
2020	Павильон общественного питания №1 (Павильон общественного питания на Престижной Аллее (кафе)	г. Москва, ул. Лужники, д.24	Устройство буронабивных свай ∅400мм; Устройство шпунтового ограждения котлована
2020	Павильон общественного питания №3 (Павильон общественного питания на набережной у 6-ого поля)	г. Москва, ул. Лужники, д.24	Устройство буронабивных свай ∅400мм
2020	Реконструкция сервисного центра уличных видов спорта	г. Москва, ул. Лужники, д.24, стр. 16	Устройство буронабивных свай ∅426мм
Все объекты

Технология устройства буронабивных свай с обсадной трубой достаточно простая:

• В выбранном месте на участке строительства бурят лидерную скважину. Глубина и диаметр скважины должны соответствовать утвержденным в проекте параметрам. Иногда используется технология забивки обсадной трубы с помощью виброустановки
• В скважину опускают трубу на требуемую по проекту глубину
• Внутри трубы может находиться грунт. Его обязательно извлекают, повторным бурением внутри обсадной трубы
• В подготовленную обсадную трубу опускают каркас буронабивной сваи
• В полость трубы, где размещен каркас, наливают заранее подготовленный бетонный раствор, через бетонолитную трубу. Этот этап называется набивкой сваи
• После набивки сваи бетоном обсадную трубу вынимают из скважины

Сейчас производители предлагают обсадные трубы разной длины и диаметра, что позволяет обустраивать скважины разного типа и назначения.

Изготовление буронабивных свай

Традиционно буронабивная свая представлена металлическим каркасом и подготовленным бетонным раствором, который заливают в скважину.

Каркас представляет собой специальную металлоконструкцию на основе арматуры. Металлоконструкция состоит из продольной арматуры, стальных труб и арматурной навивки. Для изготовления свайного каркаса используют надежные сплавы, которые могут обеспечить необходимую несущую способность и хорошие прочностные характеристики. Метизы устойчивы к механическим повреждениям, коррозии, влаге, температурным изменениям.

Обычно каркасы для БНС производят отдельно и заказчик получает готовые метизы нужного диаметра и длины.

Преимущества фундамента на буронабивных сваях

Фундаменты на БНС используют при возведении зданий в плотной застройке, при строительстве на неустойчивых грунтах или в сложных геологических условиях. Технология имеет ряд важных преимуществ:

• 1 При проведении работ можно полностью контролировать процесс и соответствие результата проектным параметрам
• 2 Установка буронабивных свай гарантирует необходимую несущую способность, надежность основания фундамента
• 3 Можно возводить надежные фундаменты даже на слабых грунтах или вблизи горизонтов подземных вод
• 4 Установка БНС гарантирует отсутствие ударных нагрузок или повреждений близлежащих фундаментов
• 5 Фундамент не боится климатических изменений или естественных воздействий окружающей среды
• 6 Защита стенок сваи при обустройстве обсадной трубой позволяет перекрыть опасные водоносные горизонты
• 7 При обустройстве буронабивных свай можно использовать технологию непрерывного полого шнека
