Регистры отопления из стальных труб своими руками

Как правильно сварить регистр отопления

В частных домах всегда есть несколько подсобных или технических помещений, где требования к интерьеру невелики. Но обогревать их все равно нужно, и чтобы не тратить средства на покупку современных радиаторов, туда можно установить стальной регистр, сваренный из труб. И, хотя всем доводилось видеть подобные незамысловатые отопительные приборы воочию, не каждый знает их устройство. Этот материал – в помощь тем домовладельцам, кто хочет самостоятельно изготовить, установить и подключить регистры отопления к своей системе.

Устройство отопительных регистров

Невзирая на то, что подобные обогреватели считаются устаревшими и отличаются не слишком привлекательным внешним видом, они продолжают широко использоваться в самых разных сферах, например:

• для обогрева производственных помещений промышленных предприятий;
• в качестве автономного нагревателя в гаражах;

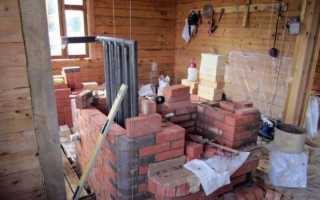

• как элемент подогрева воды, встраиваемый внутрь кирпичной печи.

Примечание. Печной регистр из гладких труб отопления рассчитывается и изготавливается в зависимости от мощности и конструкции печи.

По конструкции отопительные приборы различают 2 типов: секционные и в виде змеевика. В первом случае роль 1 секции играет каждая горизонтальная труба, проток теплоносителя по ним обеспечивается за счет вертикальных перемычек. Они сделаны из труб меньшего диаметра с целью создания искусственного сопротивления потоку и повышения теплоотдачи каждой секцией. Трубы, из которых сделан секционный регистр отопления, с торцов заглушены, а теплоноситель подводится по схеме «сверху вниз».

Конструкция обогревателя в виде змеевика понятна по его названию. Здесь диаметры не сужаются, вода беспрепятственно протекает через весь прибор, несколько раз меняя направление. Теплоотдача этого регистра ниже, чем секционного, зато гидравлическое сопротивление – меньше и в изготовлении он несколько проще.

Совет. Секционные нагреватели предпочтительнее делать для подсобных помещений или гаражей, где важен равномерный обогрев и комфортная температура воздуха. Змеевики же лучше ставить в качестве дежурных отопителей в самом конце двухтрубной системы. Там они работают замечательно из-за своего низкого сопротивления.

Свариваются регистры для отопления из гладких труб круглого и прямоугольного сечения. Однако, общепринятая конструкция – обычные круглые трубы из низкоуглеродистой стали типа Ст3, Ст10 и даже Ст0. Если же батарея предназначена для работы с паровой системой, то берут сталь Ст20. Секции прямоугольного сечения делать не рекомендуется, они хуже омываются конвективным потоком воздуха, а значит, тепла отдадут меньше. Для гаражного отопления изготавливают автономные регистры, наполняемые антифризом или трансформаторным маслом, а в нижнюю секцию с торца встраивают электрический ТЭН.

Преимущества и недостатки

Прежде чем браться за изготовление регистров отопления, надо оценить все плюсы и минусы этих нагревателей, чтобы впоследствии не обмануться в ожиданиях. Итак, сначала о достоинствах:

• дешевизна и простота в изготовлении;
• низкое гидравлическое сопротивление: благодаря этому обогреватель можно применять в «хвосте» любой системы;
• надежность и долговечность: регистр, качественно сваренный из обычных труб, спокойно прослужит не менее 20 лет;
• стойкость к перепадам давления и гидроударам;
• гладкая поверхность способствует легкому удалению пыли при уборке помещений.

К сожалению, регистр отопления, сделанный своими руками, обладает и массой недостатков. Главный из них – низкая теплоотдача при значительной массе прибора. То есть, чтобы обеспечить в комнате средней площади комфортную температуру, регистр должен иметь приличные размеры. Приведем простой пример, взятый из технической литературы. При разнице температур теплоносителя и в помещении 65 ºС (DT) регистр, сваренный из 4 труб DN32 длиной 1 м, отдаст всего 453 Вт, а из 4 труб DN100 – 855 Вт. Получается, что из расчета теплоотдачи на 1 м длины любой панельный или секционный радиатор как минимум вдвое мощнее.

Примечание. Представленные данные определены экспериментально при большом расходе теплоносителя – 300 кг/ч.

Прочие негативные стороны гладкотрубных регистров не столь критичны, хотя и существенны:

• вмещает большой объем воды: недостаток не играет большой роли, если на всю систему таких отопительных приборов 1—2 шт;
• в процессе эксплуатации весьма затруднительно нарастить или уменьшить мощность регистров из гладких труб. Не обойтись без демонтажа и сварочного аппарата;
• подвержены коррозии и требуют периодического ухода с покраской;
• имеют непрезентабельный внешний вид: недостаток поправимый, при нужде нагреватель прячется за декоративным экраном.

Проведя анализ достоинств и недостатков гладкотрубных приборов, можно сделать вывод, что их сфера применения в частном домостроительстве весьма ограничена. Как уже было сказано, регистры можно использовать для отопления разных помещений с невысокими требованиями к комфорту и интерьеру.

Рекомендации по изготовлению

При подборе материалов нужно решить вопрос, – какие взять диаметры труб и какова должна быть их общая длина. Все эти параметры – произвольные, вы можете смастерить отопитель из любых труб, а его длину принять удобную для размещения в комнате. Но чтобы подать необходимое количество тепла, надо обеспечить достаточную площадь теплообмена. Для этого рекомендуется выполнить приблизительный расчет регистра по площади поверхности.

Сделать такой расчет достаточно просто. Нужно сосчитать площадь наружной поверхности всех секций в м2 и умножить полученное значение на 330 Вт. Предлагая данный метод, мы исходим из утверждения, что 1 м2 поверхности регистра будет отдавать 330 Вт теплоты при температуре теплоносителя 60 ºС, а воздуха в помещении – 18 ºС.

Совет. Можно не заниматься ручными вычислениями, а воспользоваться простой программой в EXEL и потом правильно сварить регистр по точным параметрам. В один клик скачать программу можно по ссылке: http://al-vo.ru/wp-content/uploads/2014/02/teplootdacha-registra-otopleniya.xls.

Для человека, имеющего навыки в сварочном деле, не составит большого труда самостоятельно сварить регистр по имеющимся чертежам. Нужно заготовить и отрезать трубы на секции и перемычки, вырезать из стального листа заглушки. Последовательность сборки – произвольная, после сварки обогреватель следует проверить на герметичность. Осуществляя изготовление и монтаж регистров, учтите следующие рекомендации:

• не стоит брать трубы со слишком тонкой или толстой стенкой: первые будут быстрее остывать и прослужат меньше, а вторые – долго прогреваться и плохо поддаваться регулировке;
• не забудьте встроить в торец верхней секции кран Маевского для спуска воздуха;
• при сваривании змеевиков поворотный участок можно сделать из двух готовых колен, если нет возможности использовать трубогиб;
• на входе теплоносителя поставьте кран, на выходе – вентиль;
• помните, что установка регистров производится с незаметным глазом уклоном в сторону подключения подающего патрубка. Тогда кран Маевского окажется в самой верхней точке.

Заключение

Гладкотрубные регистры нельзя считать пережитком прошлого, поскольку они привлекают своей дешевизной и до сих пор успешно применяются в разных ситуациях. Но нагружать подобными отопительными приборами систему частного дома не следует, объем нагреваемой воды тогда вырастет многократно, что отразится на расходе энергоносителей в большую сторону.

Как сделать самодельный регистр отопления для дома

Несмотря на то, что рынок отопительных приборов сегодня насыщен разнообразнейшими вариантами радиаторов, использование самодельных конструкций по-прежнему имеет место.

Модели самодельных регистров отопления

Регистрами именуют изделия, сборные или сварные, которые выполняются из параллельно располагающихся труб, соединённых перемычками для обеспечения циркуляции теплоносителя. Регистр отопления своими руками, зачастую, изготавливается из труб гладкостенных.

Изготовление регистров отопления выполняется в следующих вариантах.

Горизонтальные модели

Горизонтальные и вертикальные варианты могут выполняться из одной или нескольких (2 – 5) труб. Этот вариант является наиболее часто используемым. Трубы укладываются параллельно поверхности пола с небольшим уклоном.

При этом обязательно соблюдается правило: расстояние, оставляемое межу секциями, которые являются соседними, обязательно превышает внутренний диаметр используемой трубы не менее чем на 50 мм.

Длину такого отопительного прибора, как самодельные регистры для отопления, подбирают с учётом размеров помещения.

Количество используемых труб определяется площадью указанного помещения, наличия в нём иных источников обогрева, состояния теплоизоляции. С учётом диаметра выбирают оптимальный размер изделий.

Вариант применяется, если обустраивается нижняя разводка СО. Трубы укладываются как можно ближе к полу.

Регистры вертикальные

Обычно используется при выполнении перепланировки помещения и лоджии, в процессе которой демонтируются имевшиеся радиаторы. Их заменяют набором вертикальных труб, монтируемых в простенке под оконными проёмами. Теплоноситель в этом случае перемещается специальным насосом.

Как сделать самодельный регистр отопления, то есть соединить «в нитку» или «в колонку», решают в каждом конкретном случае. Изготавливаются из труб круглого, либо квадратного сечения.
Возможен вариант применения труб с оребрением. Этот вариант неплохо обогревает комнату.

Змеевиковые регистры

Трубы в указанном случае соединяются дугами. Т.е. фактически это единая труба. Площадь, эффективно обогревающая помещение, максимальная. S-образная форма таких регистров исключает наличие мест, где сечение трубы сужается, что понижает гидросопротивление теплоносителя при движении.

Материалы для изготовления регистра для системы обогрева

Весьма редко, но встречаются трубы из нержавейки. Но это очень дорогое удовольствие. Трубы из оцинковки сложны в обработке. Их нельзя варить.

Регистр отопления своими руками из медной трубы демонстрирует замечательную теплоотдачу (вчетверо выше стали), но цена у него очень высокая. Хотя, в отдельных случаях, изготавливают и регистры из меди. В тех случаях, когда у СО разводка обустроена трубами из того же материала. При этом общая длина труб и их диаметры меньше стальных регистров той же производительности.

Существенным плюсом Cu-меди является высокая её пластичность, они легко изгибаются в нужном направлении. Сварка требуется исключительно для соединения разных труб. Но минусов гораздо больше. О первом мы уже говорили – очень высокая стоимость. Второй связан с повышенными требованиями к условиям, в которых трубы можно использовать:

• необходим чистый теплоноситель, без абразивных частиц;
• металлы, несовместимые с Cu, в СО использовать категорически запрещено. Поэтому могут возникнуть проблемы с подбором арматуры и фитингов;
• требуется выполнение качественного заземления. В противном случае в трубах активно идёт химическая коррозия;
• материал очень мягких, поэтому требуются короба для его защиты.

Изредка изготовление регистров отопления выполняется из чугунной трубы. Но это достаточно громоздкие конструкции. И весьма массивные. Для установки нужны прочные стойки. Ещё один минус – высокая хрупкость чугуна. Следовательно, требуются кожухи защиты, которые снижают показатель теплоотдачи.

Достоинствами чугуна являются его надёжность и нейтральная реакция на любые химически активные вещества.
Вывод. Наиболее оптимальным выбором является сталь.

Как сделать регистр отопления своими руками?

Регистры отопления из профильной трубы своими руками изготавливаются практически так же, как из круглой. Подбирается необходимое количество труб одинаковой длины и сечения (диаметра). Оптимальными считаются диаметры 32-80 миллиметров. При превышении указанного диаметра мощности подавляющего большинства бытовых отопительных котлов не хватит до нагрева до нужных температур требуемого количества воды.

Для сборки системы используется сварка. Регистры свариваются между собой трубами меньших диаметров. Эти патрубки позволят перетекать по регистрам теплоносителю.

Рассмотрим, как сделать самодельный регистр отопления. Сборка выполняется в следующей последовательности:

• трубы нарезаются по требуемой длине;
• размечаются места для перемычек;
• из дюймовой трубы изготавливается потребное количество перемычек;
• нарезаются заглушки и вырезаются отверстия под перемычки;
• трубы раскладываются в нужной последовательности на сборочных брусках, после чего вставляются перемычки и прихватываются сваркой;
• разворачиваем конструкцию из горизонтального положения в вертикальное и все перемычки провариваем двойным швом;
• зачищаем рабочие места от мусора и шлаков;
• концы труб регистра закрываются заглушками и провариваются, полученные швы шлифуются болгаркой;
• в верхнем регистре вырезается место для установки воздуховыпускного крана;

В конце собранный регистр подсоединяется к СО. Выходное отверстие глушится временной заглушкой, регистр проверяется на герметичность посредством заполнения его водой.
На исходное устанавливаются опоры 9стеновые кронштейны или напольные стойки.

Расчет регистров для отопления дома

Определяя, как сделать регистр отопления, необходимо понимать, что любой проект начинается с его расчётов.
Регистрами принято именовать трубы, своим диаметром превышающие 32 мм (до 150 мм). Чем выше диаметр, тем больший объём теплоносителя требуется заливать в систему. При её запуске и выходе на рабочий режим это будет являться минусом.

Для нагрева такого объёма требуется больше времени. Но во время работы минус становится плюсом, т.к. котёл функционирует в max подходящих условиях. Но возникают определённые трудности при регулировке значения температуры.
Расчет регистров отопления можно проводить по существующим таблицам.

Длина каждого регистра и их количество прямо зависят от нужной мощности и их диаметра. В первом приближении расчёт можно выполнить по числу погонных метров и условной высоте помещения в 3 метра.

По потерям тепла в помещении существует усреднённая таблица, содержащая информацию о тепловой мощности одного метра погонного трубы, выполненной из стали. Если ваша СО функционирует на иных температурных характеристиках в показания следует внести нужные коррективы.

Когда расчёт по таблице вас не устраивает, обращаются к формуле:

• Q – расчётное значение того количества тепла, которое выдаёт труба;
• d – внешний диаметр (м);
• l – длина куска трубы (м);
• k – к-т теплопередачи = 11,63Вт/м2*(° С);
• To – температура в комнате, где монтируется регистр;
• Tr – температура теплоносителя, перемещающегося в трубах.

Формула позволяет вычислить теплоотдачу первой трубы. Значения для второй и остальных получаются посредством умножения на понижающий к-т, равный 0,9 (для каждого последующего ряда).

Регистры системы отопления: особенности конструкции и инструкция по самостоятельному изготовлению

В качестве обогревательного элемента могут выступать не только радиаторы, но и регистры отопления.На сегодняшний день ассортимент, предлагаемый пользователям, достаточно широк и включает в себя устройства зарубежного и отечественного производства. Также можно сделать регистр отопления из профильной и стальной трубы своими руками.

Устройство и принцип работы

Самый распространенный вариант исполнения регистров отопления — две-три горизонтальные трубы, расположенные параллельно друг к другу и соединенные между собой тонкими перемычками, через которые проходит теплоноситель. Важно, чтобы соблюдалось расстояние между секциями — на 5 см больше диаметра труб. С одних концов трубы завариваются, к другим присоединяют подачу и обратку.

Помимо классического круглого исполнения труб, регистры системы отоплениямогут изготавливаться из квадратных или прямоугольных, при этом принцип действия остается таким же. Единственное, чем квадратное сечение трубы уступает круглому, это снижение качества протока теплоносителя и вероятность создания излишнего внутреннего сопротивления воды в трубах.

Кроме регистров, включенных в общую систему отопления, есть конструкции с встроенным ТЭНом. В таком регистре теплоноситель разогревается электричеством. Наружный сегмент оснащается фитингом для заливки теплоносителя и дальнейшего присоединения расширительного бачка или аварийного клапана.

Длина регистра подбирается исходя из площади помещения, в котором планируется устанавливать систему отопления. Помимо перечисленных конструкций бывают также однотрубные, четырехтрубные и пятитрубные модели приборов.

Какие бывают регистры отопления?

Стандартное исполнение регистров отопления — из гладкихтруб диаметром 25-200 мм. Выделяют три вида теплоотдающих приборов, различных по конструктивным особенностям, форме труб и материалу изготовления.

1. Секционные регистры. Представляют собой несколько одинаковых отрезков трубы, соединенных по краям патрубками. Тип соединения бывает последовательный или параллельный. В первом случае соединения устанавливают то с левого, то с правого края секций. С противоположного края вместо патрубков устанавливается подпорка, удерживающая трубы в нужном положении. В параллельном соединении секции подсоединяются друг к другу с помощью патрубков или коллекторов. Плюс секционных регистров в том, что их можно подключать по своему усмотрению, в зависимости от количества и расположения перемычек: односторонне, двухсторонне, попеременно, последовательно.
2. Змеевиковые регистры. Изготавливаются из одной трубы, согнутой в виде буквы S или буквы П. Возможен вариант соединения дугообразными патрубками. Количество изгибов подбирается исходя из размера помещения и необходимой температуры обогрева.В отличие от секционных приборов, имеют только последовательную подачу теплоносителя. Змеевик обычно имеет не менее двух труб, соединенных с одной стороны перемычкой.
3. Регистр с оребрением. Прибор выглядит не очень привлекательно, но с отоплением справляется лучше двух предыдущих видов и занимает меньше места. Так как сварить подобныерегистры отопления своими руками проблематично, лучше приобрести уже готовое изделие.
4. Вертикальный регистр. Такие приборы смотрятся более привлекательно и компактно, при этом принцип циркуляции теплоносителя сохраняется. Их также можно делать из труб круглого, квадратного и прямоугольно сечения. В основном вертикальные регистры из прямоугольных труб используются в небольших по площади помещениях, т.к. сохраняют полезное пространство лучше, нежели круглые.

Независимо от варианта исполнения регистра торцы труб закрываются заглушками. Они бывают плоскими, выпуклыми и эллиптическими. Последние рекомендовано использовать в системах с повышенным давлением теплоносителя, а также для придания красивого вида конструкции.

Как вертикальный, так и горизонтальный регистр отопления из труб сделать своими рукамиможно, хотя и придется приложить усилия. Выбор подходящей модели зависит от отапливаемой площади, качества теплоизоляции здания, наличия дополнительных источников тепла.

Из каких материалов делают регистры?

В зависимости от того, из какого материала изготовлен регистр, будет зависеть эффективность его теплоотдачи, внешний вид, размеры, вес и стоимость. Каждый материал имеет свои плюсы и минусы, которые нужно учитывать при выборе:

• стальные регистры. Можно выбирать приборы из углеродистой, оцинкованной или нержавеющей стали. У первой большие показатели устойчивости к высоким температурам и выносливости. Углеродистый материал подвержен коррозии, поэтому его нужно либо окрашивать, либо покрывать специальными средствами. Присоединяются стальные трубы путем сварки. Регистры отопления из такихтруб, изготовленные самостоятельно, будут недорогими и качественными, а монтаж не вызовет трудностей. Оцинкованная сталь защищена от коррозии, стоит дешево, но имеет непривлекательный внешний вид и требует использование электросварки. Нержавейку можно не окрашивать, она не ржавеет, простая в монтаже, но стоит дороже. Минусы любого вида стали в том, что у нее низкая теплоотдача (45,4 Вт/м х0 С);
• алюминиевые регистры. По сравнению со сталью имеют больший показатель теплоотдачи (209,3 Вт/м х0 С). Кроме этого материал легкий, что облегчает его монтаж. Недостаток алюминия в высокой стоимости. Такие регистры невозможно изготовить в домашних условиях, т.к. для этого требуется специальное оборудование;
• медные регистры. Показатель теплоотдачи меди равен 389,6 Вт/м х0 С. Это самый большой уровень теплопроводности по сравнению со всеми материалами. К плюсам меди относится ее небольшой вес, пластичность, позволяющая изготавливать приборы разных форм, устойчивость к коррозии и красивый внешний вид. Минусы материала в высокой цене, невозможности использовать с несовместимыми с медью сплавами, неустойчивости к механическим повреждениям. По медным регистрам может протекать только чистый теплоноситель с химически нейтральной средой;
• чугунные регистры. Теплопроводность чугуна равна 62,8 Вт/м х0 С. Приобретаются только в готовом виде. Из-за большого веса и размеров чугунные приборы сложно устанавливать самостоятельно, но возможно. Материал долго нагревается и также долго остывает. Однако недостатки компенсируются низкой стоимостью, устойчивостью к повреждениям и долговечностью.

Регистры отопления стальные

Кроме монометаллических существуют и биметаллические регистры. Они изготавливаемые только на заводах. Состоят из нержавеющего сердечника и медного или алюминиевого кожуха с оребрением. Внутренняя поверхность труб из биметалла защищена от коррозии, а внешняя поверхность с пластинами служит для повышения теплоотдачи. Такие приборы дорогие, но эффективны и прослужат долго.

Достоинства и недостатки регистров отопления

Регистры отопления в основном применяются для отапливания складских помещений, цехов, мастерских, ангаров и других помещений специального назначения. Также установка регистров возможна в медицинских учреждениях, школах и садах, т.к. приборы не требовательны в плане ухода и легко отмываются от пыли и грязи. Невысокая стоимость изготовления регистров отопленияснижает затраты на монтаж всей системы. Кроме этого, они не требовательны в эксплуатации. К преимуществам регистров отопления относят:

• большую длину. Некоторые приборы могут достигать до 6 м, что позволяет нагреть большую площади помещения за короткое время;
• относительно небольшая стоимость по сравнению с другими отопительными приборами;
• высокие гидравлические характеристики;
• простой монтаж и последующая эксплуатация;
• возможно присоединение не только к водной системе отопления, но и к паровой;
• большой выбор моделей и материалов изготовления.

Из недостатков можно выделить следующее:

• из-за необходимости использовать большой объем теплоносителя устанавливать регистры в частных домах нерентабельно;
• некоторые приборы имеют не очень привлекательный внешний вид;
• необходимость подбирать место монтажа и надежные крепления, т.к. вес некоторых приборов достаточно большой;
• изделия из стальных трубнужно периодически подкрашивать, чтобы не появилась коррозия.

Регистры отопления позволяю нагреть большую площадь помещения за короткое время

Взвесив все за и против, каждый может решить для себя купить гладкие регистры отопленияуже в готовом виде или поставить прибор, сделанныйсамостоятельно.

Расчет регистров отопления

Прежде чем приобретать и устанавливать регистры помещении, нужно провести расчет необходимого количества приборов. Для этого учитывают ряд факторов, которые влияют на теплопотерю:

• толщина несущих стен и материал их изготовления;
• количество дверей, окон и их размер;
• теплоизоляция пола и потолка;
• расположение комнаы относительно сторон света (север, юг и т.д).

Средняя необходимая мощность любого регистра рассчитывается как площадь помещения, умноженная на 100 Ватт. Провести расчет самостоятельно, не обладая должными знаниями, практически невозможно. С этой целью лучше обратиться к специалистам или воспользоваться онлайн-калькулятором. Но, если вы все-таки решили провести вычисления сами, то нужно знать следующие параметры:

• площадь отапливаемого помещения;
• теплоотдача материала, из которого будет изготовлен прибор;
• диаметр труб.

Расчет регистра отопленияпроводится по формуле: Q=PхDхLхKх∆t, где:

• Q – тепловая мощность;
• P – число π (3,14);
• D – диаметр труб;
• L – длина секции;
• K – показатель теплопроводности;
• ∆t – разница температур между воздухом и теплоносителем.

Для расчета каждой последующей секции результат умножается на 0,9.

Инструкция, как сделать регистр отопления своими руками

Для домашнего изготовления регистра отопления лучше всего использовать стальные трубы. Для их скрепления понадобится обычная сварка, сталь простая в монтаже и обслуживании. Подготовьте необходимые инструменты и материалы:

• сварочный аппарат;
• болгарка;
• газовый ключ;
• молоток;
• щетка с металлическим ворсом;
• тиски для труб;
• молоток;
• уголок и уровень;
• дрель и сверла по металлу;
• рулетка.

Для изготовления регистра отопления своими руками понадобится сварочный аппарат

Как сделать регистр отопления своими рукамии получит качественный прибор? На первом этапе проводят нарезку стальных труб необходимой длины. Из труб меньшего диаметра нарезают заготовки для соединения горизонтальных секций, а также изготавливают четыре перемычки из дюймовой круглой трубы.Из листа металла толщиной 3 мм нарезают заглушки, размер которых определяется по прямоугольному сечению профиля. На двух из них прорезаются отверстия для патрубков. Также необходимо подготовить сами патрубки на вход и выход с резьбовым соединением или под сварку.

На втором этапе, после того, как будут подготовлены все элементы конструкции, в стенах труб вырезают проходные отверстия. Учитываются отступы от каждого торца трубы, примерно 10-15 см. Внутренняя поверхность каждой трубы должна быть хорошо зачищена от шлаков и окалин. Каждый торец закрывается круглой заглушкой, а края завариваются по кругу. Верхняя и нижняя труба закрывается заглушками с отверстиями.

На третьем этапе выполняется сборка регистра. Подготовленные трубы выкладывают на ровной поверхности в той последовательности, в которой они будут выглядеть после сборки. С помощью уровня выравниваются по торцевым кромкам. Следите, чтобы трубы с отверстиями на торцах разместились в нужном месте: сверху и снизу и с учетом выбранной схемы подключения: односторонняя, двухсторонняя.

С помощью сварки перемычки, переходные трубы и патрубки привариваются между основных труб. Проверяется герметичность соединений и только после этого отопительныйприбор готов к установке.

После сборки наступает этап подключения самодельного регистра к системе отопления. Если конструкция получилась тяжелой, ее нужно закрепит с помощью стойки или кронштейнов. Чем тяжелее прибор, тем мощнее крепежи понадобятся. Полость труб заполняется теплоносителем. К общему трубопроводурегистр крепится с помощью патрубков с резьбой или приваривается наглухо.

Для присоединения регистра с помощью резьбы используют шаровой кран, муфту или накидную гайку-американку. Если используется варка, то ей приваривается штуцер, вкрученный в шаровой кран, к трубе отопительного контура.

Монтаж регистра лучше проводить до начала отопительного сезона. Это позволит устранить все неисправности в случае их обнаружения.

Изготовление регистров отопления своими руками

Для системы теплоснабжения крупных помещений нецелесообразно применять обычные фабричные батареи и радиаторы. Они имеют очень небольшую тепловую отдачу и мощность. В качестве альтернативы можно рассматривать регистры отопления.

Отопительные приборы под названием регистры представляют собой несколько складных труб, находящихся параллельно друг к другу и соединённых меж собою перемычками. По трубам перемещается теплоноситель, передавая тепло железным стенкам регистра, которые обогревают воздушное пространство в помещении.

• Преимущества и недостатки приборов
• Особенности конструкции
• Материалы для изготовления
• Расчёт
• Подключение
• Изготовление своими руками

В качестве теплоносителя может быть применена вода или антифриз, устраняющий замерзание труб отключённой системы в прохладное время года. В независимых регистрах отопления с цилиндрическим электронагревателем (ТЭН) теплоносителем может быть и масло, тогда независимый регистр считается наиболее мощным аналогом домашних масляных радиаторов. Они приобрели обширное распространение благодаря несложности конструкции, надёжности и ряду иных преимуществ.

Преимущества и недостатки приборов

Самодельные металлические либо алюминиевые приборы отличаются от обычных радиаторов собственными размерами. Они состоят из некоторых труб, диаметр которых превосходит 32 мм. Для организации циркулирования теплоносителя трубы объединены между собою патрубками.

Чем обусловлена популярность данных устройств теплоснабжения? Прежде всего, перспективой самостоятельного производства. Можно сделать биметаллические приборы, металлические либо с алюминиевых труб.

До того как подсоединить регистры отопления, следует тщательно изучить все их стороны.

Преимущества:

1. Продолжительный срок эксплуатации. Для металлических и алюминиевых модификаций он может достигать 25 лет. При этом возможность поломки будет наименьшей.
2. Значительная теплоотдача. Это обуславливается тем, что мощность приборов превосходит этот параметр у традиционных радиаторов и батарей. Связано с большим размером теплоносителя.
3. Простой монтаж и эксплуатация. Так как верно определить приборы может любой, кто хоть немного знаком с инструкциями организации теплоснабжения, они могут использоваться в зданиях всех видов. Но чаще всего их можно повстречать в системе отопления производственных, управленческих и торговых помещений.

Но, помимо этого, необходимо учитывать возможные минусы, которыми может обладать регистр из металлической гладкой трубы:

1. Большой размер теплоносителя. Это приводит к его стремительному остыванию.
2. Наименьший показатель конвекции воздуха. Уменьшает результативность работы теплоснабжения.
3. Неприглядный внешний вид. Чаще всего это относится к самодельным системам.

Правильно вычисленная теплоотдача отопления непосредственно зависит от конструкции прибора. В настоящее время применяется ряд типов данных устройств теплоснабжения, различающихся не только используемым материалом производства, но и наружным видом.

Особенности конструкции

Отопительные регистры применяются в большей степени в промышленных цехах, технических комнатах, а, кроме того, в квартирах и собственных домах. Регистры распространены во многих помещениях с высокими санитарными требованиями, к примеру, в медицинских организациях и школах.

По типу системы регистры отопления разделяются на разборные и змеевиковые устройства:

1. В секционных регистрах трубы объединяются между собою перемычками наименьшего диаметра — такой вид соединения определён в основном несложностью монтажа. Дистанция меж трубами регистра рассчитывается по формуле D+50 мм, где будет D — диаметр трубы. При соблюдении правила взаимное облучение труб будет сведено к минимуму, как результат — возрастает теплообмен.
2. В регистрах змеевикового вида трубы объединяются с торца, при помощи отвода, диаметр которого равный диаметру труб. Небольшое повышение стоимости продукта при этом возмещается огромной площадью поверхности, и как результат — большей отдачей отопительного устройства. Ко всему прочему змеевиковый регистр обладает меньшим гидравлическим противодействием, чем секционный, что дает возможность использовать в системе отопления менее сильные, но более экономные и дешёвые насосы.

Торцевые заглушки труб могут быть как тонкие, выпуклой формы, так и эллиптические. Такие заглушки рекомендовано использовать в системах с наиболее большим давлением теплоносителя, а, кроме того, в украшающих целях, для того чтобы добавить устройству наиболее интересный внешний вид. При надобности наружный сектор регистра в дополнение снабжается фитингом под клапан дегазации.

Существует ещё одна вариация — независимый регистр с ТЭНом. Оборудование подобного типа не требует подсоединения к системе отопления, так как теплоноситель разогревается электричеством, при помощи интегрированного ТЭНа. Во время проектирования подобных регистров мощность ТЭНа выбирается соответственно участка плоскости устройства: перегревание может спровоцировать излишнее увеличение и вытекание теплоносителя через аварийный клапан. При малой мощности ТЭНа эффективность устройства будет ниже его возможных возможностей.

Наружный сегмент независимого регистра в неотъемлемом порядке снабжается фитингом, который первоначально применяется для заливки теплоносителя внутрь, а потом используется для подсоединения аварийного клапана или расширительного бака — и в таком случае применяется для компенсации расширения теплоносителя при согревании.

Материалы для изготовления

В качестве использованных материалов для производства регистров применяются трубы ВГП и электросварные трубы из стали (по ГОСТу 10704−91 и другие). Сплав обладает абсолютно всеми данными, нужными для отопительных устройств: устойчивость к большим температурам и давлению, наименьшее тепловое увеличение (в установленном спектре температур), значительная теплопроводимость, ударостойкость (что важно при применении в производственных помещениях), продолжительный период эксплуатации в отопительных системах.

Для того чтобы удостовериться в качестве сварки и надёжности швов, отделанные регистры отопления подвергаются прессовке и гидравлическим испытаниям. Указатель заполняется жидкостью, достигается излишнее давление, как правило, 1.6 МПа. В случае если при этом обнаруживают течь, жидкость объединяется, производится заваривание обнаруженных отверстий, после чего процесс повторяется.

Расчёт

Существуют методы вычисления характеристик отопительных приборов. Они отличаются верностью вычислений. Однако для организации теплоснабжения с поддержкой металлических либо алюминиевых регистров отопления рекомендовано обратиться к услугам специалистов. Другой вариант — пользоваться специальным программным обеспечением.

Однако в отдельных случаях необходимо верно продумать отопительный прибор самостоятельно. Для этого можно пользоваться простой схемой. Предварительно следует знать следующие характеристики:

1. Общая область обогреваемого здания.
2. Коэффициент теплоотдачи использованного материала изготовления регистра.
3. Диаметр труб, применяемых для изготовления

Зная характеристики, можно рассчитать мощность устройства.

Расчёт регистров из гладких труб, их количества и параметров, требуемых для подогрева того либо другого здания можно осуществить только приблизительно с существенной долей погрешности. Это объясняется большим количеством условий, от которых зависит температура в помещении, таких как: толщина стенок, свойство теплоизоляции помещения, количество и площадь проёмов (а, кроме того, общая площадь щелей в них), интенсивность проветривания, температура внешнего воздуха, скорость ветра.

Поэтому число частей в регистрах и число самих отопительных приборов правильнее планировать «с запасом», а распоряжаться температурой в комнате можно меняя режимы работы отопительного котла. Тем не менее имеется неофициальный стандарт: для обогрева 1 кв. метра здания с высотой потолков 3 метра нужен 1 метр трубы диаметром 60 мм.

Подключение

Подключение устройств в отопительную систему может быть реализовано с помощью сварки, резьбовых и фланцевых соединений — подбор того либо другого вида соединения зависит от полезных особенностей отопительной системы. В случае если устройство состоит из значительного числа частей и труб большего диаметра, имеет значение применять подставки и крепления, поддерживающие регистр не только лишь внизу, но и в середине, для того чтобы разделить вес и не формировать чрезмерную нагрузку на нижний сектор. Обратите внимание, для наибольшей производительности регистр предпочтительно устанавливать ближе к полу.

Изготовление своими руками

Одним из преимуществ использования регистров в отопительных системах считается вероятность их независимого производства. Для этого чаще всего используют металлические трубы круглого сечения. Невзирая на то, что коэффициент теплоотдачи регистра отопления в этом случае не будет безупречным — ход производства не потребует специальных навыков.

Для самостоятельного изготовления этого отопительного элемента понадобится труба диаметр от 40 до 70 мм. Наибольшее значение сечения приведет к значительным потерям тепла при циркулировании теплоносителя.

Сделать своими руками отопительный прибор можно по последующей схеме проведения работ:

1. Вычисление оптимальных характеристик отопительного устройства — диаметра трубы, общей протяжённости секции.
2. Формирование чертежа для вычисления оптимального числа использованного материала.
3. Осуществление работ по производству отопительного регистра.
4. Контроль конструкции на герметичность.

Для исполнения поставленной задачи понадобится стальная труба, специализированная для формирования главных регистров и магистраль наименьшего диаметра. С ее помощью отопительные приборы будут объединены друг с другом и системой обогрева. Кроме того, потребуются специальные торцевые заглушки на трубы.

На первом этапе следует с помощью болгарки подрезать трубы до необходимой длины. Применять сварочный аппарат для этого не рекомендовано, так как в торцах отопительного регистра из выпуклой трубы сформируется наплав.

Потом производятся отверстия для подсоединения патрубков. Сварным аппаратом привариваются патрубки и устанавливаются торцевые заглушки. Для обеспечения безопасной работы следует определить воздухоотводчик и спускной клапан. Они устанавливаются в верхней части системы, но в обратной стороне относительно места подсоединения к отоплению.

В отдельных случаях производится усовершенствование традиционной схемы стального или биметаллического регистра. Она состоит в установке электрического ТЭНа. Самодельный отопительный прибор будет производить тепло с помощью ТЭНа. Но для этого необходимо при монтаже определить запорную арматуру, чтобы теплоноситель мог циркулировать только лишь внутри отопительного устройства. Так можно сделать хороший источник тепла.

Правильная установка отопительных приборов может быть осуществлена 2-мя способами — на резьбовых соединениях или с помощью сварного аппарата. Все зависит от единой массы конструкции, её размеров и характеристик системы теплоснабжения. В целом эксперты советуют руководствоваться теми же инструкциями, что и при установке радиаторов.

Регистры отопления: изготовление, применение, характеристики

Регистр отопления – это составная часть системы отопления, прибор, состоящий из нескольких параллельно расположенных горизонтальных гладких труб. Данная разновидность отопительных приборов не завоевала особой популярности среди частных домовладельцев и этому есть объективные причины. Система отопления на основе регистров обладает большим объемом теплоносителя, для нагрева которого требуется потратить гораздо больше энергии, чем в случае с обычными радиаторами.

Мобильный отопительный регистр с встроенным ТЭНом позволяет в случае аварийной ситуации за короткое время переместить прибор на другое место.

Область применения

В настоящее время водяные регистры отопления по большей части применяются на производствах (мастерские, цеха, складские помещения, ангары и другие строения с большими площадями). Большой объем теплоносителя и крупные габариты позволяют регистрам эффективно отапливать такие помещения.

Использование отопительных регистров в промышленных зданиях обеспечивает наиболее оптимальный КПД системы отопления. В сравнении с чугунными или стальными батареями, регистры характеризуются лучшей гидравликой и теплоотдачей. Относительно невысокая стоимость их изготовления снижает затраты на установку всей заводской системы отопления. Помимо этого, они не дороги в эксплуатации.

Также регистры рекомендованы к использованию в помещениях с высокими требованиями к санитарной безопасности (медицинские учреждения, детские сады и т.д.). Приборы легко отмываются от грязи и пыли.

Несмотря на это, понятие экономичность не относится к данному виду отопительных приборов. Как уже было отмечено выше, для нагрева большого объема теплоносителя требуется множество энергии.

Регистры отопления на одном из производств пищевой промышленности в Московской области.

Отопительные регистры из стальных электросварных труб могут использоваться как в однотрубных, так и в двухтрубных отопительных системах с принудительной или самотечной циркуляцией теплоносителя (на основе воды или пара).

Преимущества

• Большая длина приборов (до 6 м) позволяет равномерно и в кратчайшие сроки нагреть всю площадь помещения.
• Высокие гидравлические характеристики.
• Относительно низкая цена. Стоимость мобильного 3-ех трубного прибора (рассчитанного на отопление помещения площадью до 200 м²) со стальными трубами диаметром 108 мм, с толщиной стенки 3,8 мм и длиной 3 м, с встроенным ТЭНом мощностью 2,5 кВт составляет около 13 000 руб.
• Простота эксплуатации. Приборы легко и быстро очищаются от скопившейся пыли и других загрязнений.

Кран Маевского в верхней части регистра.

Недостатки

• Большой объем теплоносителя не позволяет эффективно использовать регистры в частных домах. Домашние котлы просто не смогут нагреть такое количество воды или же нагрев будет недостаточным.

Технические характеристики регистров отопления

• Рабочее давление: 10 атмосфер
• Рабочая среда (теплоноситель): вода, пар.
• Тип соединения: резьбовое, либо под сварку.
• Теплоотдача: 500-600 Вт/метр

Существуют 3 основные разновидности регистров:

1. секционные П-образной формы;
2. змеевиковые S-образной формы;
3. «смешанные» (змеевиковые П-образной формы).

Основными элементами регистров отопления являются стальные трубы (либо трубы из нержавеющей стали марки 304) диаметром от 25 до 200 мм. Регистры диаметром от 25 до 100 мм применяются для отопления заводских помещений административного или хозяйственного назначения, приборы диаметром от 100 до 200 мм применяются в производственных цехах или крупных спортивных комплексах (бассейны, волейбольные, баскетбольные залы).

Что касается частных домовладений, то применение регистров является одним из наиболее неэффективных способов отопления частного дома.

2-ух трубный регистр.

Количество секций прибора может быть неограниченным и зависит только от площади помещения и требуемой теплоотдачи.

Изготовление регистров отопления

Для производства отопительных регистров используются стальные трубы различного диаметра (25-200 мм), которые свариваются между собой на расстоянии 50 мм друг от друга (снижение расстояния между трубами может привести к снижению теплоотдачи). Такое расстояние позволяет добиться максимальной теплоотдачи и свести к минимуму обоюдное излучение.

Регистр включает в себя подачу и обратку, а также установленный в верхней части прибора воздухоотводчик с шаровым краном. Патрубки на подаче и обратке могут быть выполнены в двух вариантах:

• Резьбовое соединение;
• Соединение под сварку.

При индивидуальном заказе регистров на заводе-изготовителе, регистры могут поставляться, как уже в готовом, собранном виде, так и в разобранном виде, что позволяет сэкономить средства на логистике.

Как сделать регистр отопления своими руками?

В отличии от других отопительных приборов, для производства которых требуется сложное, дорогостоящее оборудование, водяные регистры отопления можно сделать своими руками. Основное, что потребуется для изготовления это стальные гладкие трубы и умение пользоваться сварочным аппаратом. Если варить самостоятельно, получиться наиболее дешевый вариант, если же для проведения сварочных работ придется пригласить стороннего сварщика, такой регистр может выйти дороже заводского. В этом случае следует подумать стоит ли вообще этим заниматься самому или проще купить заводской прибор.

Схема подключения регистров отопления.

Итак, если регистры изготавливаются для использования в частном доме, понадобятся следующие инструменты и материалы:

• Стальные трубы диаметром от 25 до 100 мм, либо профильные трубы схожего размера;
• Перемычки, выполненные из стальной трубы диаметром 25-32 мм;
• Заглушки на трубы;
• Патрубки входа и выхода под сварку или резьбовое соединение;
• Патрубок для воздухоотводчика с шаровым краном;
• Крепежные элементы (кронштейны для крепежа к стене, либо напольные подставки);
• Сварочный аппарат;
• Электроды;
• Средства индивидуальной защиты сварщика (маска, перчатки).
• Газовый ключ;
• Угловая шлифовальная машина;
• Сантиметр;
• Строительный уровень;

Переносной отопительный регистр с расширительным баком и ТЭНом.

После завершения сварочных работ и подсоединения комплектующих (воздухоотводчик кран Маевского и т.п.), регистр опрессовывается под давлением. Если течь не обнаружилась, прибор окрашивается. В случае же обнаружения течи, теплоноситель сливается, а проблемное место вновь заваривается.

Как улучшить эффективность регистров?

Регистры обладают относительно малой теплоотдающей поверхностью и для ее увеличения можно использовать металлические пластины, которые вертикально привариваются к трубам. В результате получается некое подобие ребристых труб.

4-ех трубный регистр с профильными конвекторными трубами.

Помимо этого, регистры можно улучшить таким образом, что они будут «выдавать» конвекторное отопление. Для этого, вместо металлических пластин на лицевую часть прибора вертикально привариваются круглые или профильные трубы, которые будут создавать эффект конвекции. Конвекция основана на том, что горячий воздух всегда поднимается вверх. Прохладный воздух, находящийся в районе пола, втягивается через нижнюю часть трубы и разогреваясь, поднимается вверх. Проходя по трубе воздух нагревается и выходит уже разогретый через верхнюю часть трубы.

Расчет регистров отопления из гладких труб

Расчет производиться по следующей формуле:

• Q – теплоотдача трубы
• D – диаметр трубы (измеряется в метрах)
• L – длина трубы (м)
• K – коэффициент теплоотдачи
• To – температура воздуха в помещении
• Tr – температура теплоносителя

Таким образом, подставив значения каждого конкретного помещения рассчитывается теплоотдача нижней трубы. Верхние трубы обладают примерно на 10% меньшей теплоотдачей, чем нижняя труба.

Видео
