Врезка в трубу водопровода под давлением

Оборудование и инструкция по врезке водопроводов с давлением

Для подключения жилого дома к городским магистральным коммуникациям необходима врезка в трубу водопровода под давлением, если невозможно перекрыть водопровод для выполнения этих работ.

1. Назначение процедуры
2. Разрешающие документы
3. Варианты врезки в трубопровод
4. Применение встроенной фрезы и защитного клапана
5. Использование сверловочных хомутов
6. Накладной хомут
7. Сварочный метод
8. Особенности процесса врезки
9. Работа с полимерной арматурой
10. Подключение чугунных труб
11. Особенности работы со стальными трубами
12. Врезка своими руками
13. Определение участка врезки
14. Выбор необходимых материалов
15. Проведение земляных работ
16. Выполнение отвода от магистрали
17. Регулировка и испытания системы
18. Советы специалистов

Назначение процедуры

Автоматическая подача воды упрощает жизнь обитателям частных домов, поэтому они стремятся подключиться к городским магистралям. Но чтобы сделать это, необходимо знать, как врезаться в водопроводную трубу под давлением своими руками. Выполнить эти действия возможно без отключения других потребителей от центральной системы водоснабжения.

Врезка в водопровод должна быть узаконена. Для этого хозяину необходимо получить допуск на выполнение работ. При его отсутствии на хозяина дома будет наложен штраф.

Разрешающие документы

Чтобы выполнить работы в соответствии с требованиями законодательства необходимо подать в Водоканал документы, подтверждающие право собственности на дом и землю, чертеж участка. Последний необходим, чтобы удостовериться, что под постройкой нет коммуникаций.

Сотрудники Водоканала составят технические условия на подключение. Они будут включать в себя информацию о диаметре магистрального трубопровода и точном местоположении нового ответвления.

После этого хозяевам выдается допуск. С ним необходимо обратиться в санэпидемстанцию. Специалисты этой компании должны удостовериться, что проводимые работы не нарушают санитарные нормы.

Если от санэпидемстанции получено разрешение на выполнение работ, то хозяевам можно обратиться в любую организацию, лицензированную на проведение подобных мероприятий и предоставляющую услуги по врезанию. Но после завершения врезки, необходимо будет зарегистрировать выполненные работы в Водоканале.

Варианты врезки в трубопровод

Чтобы выполнить врезку в существующий центральный водопровод, необходимо правильно подобрать метод выполнения работ.

Применение встроенной фрезы и защитного клапана

Главный рабочий орган инструмента — корончатое сверло. Его вручную вращают, создавая отверстие в трубе. Для сдерживания напора воды оборудование имеет специальный защитный клапан. Такие устройства необходимы для врезки в полиэтиленовые системы.

Использование сверловочных хомутов

Чтобы врезать ответвление с систему диаметром от 80 мм можно использовать засверловочные хомуты. Они состоят из насадок и поворотных разъемов.

Накладной хомут

Для подключения чугунных труб требуется накладной хомут. Он монтируется к трубе с помощью болтов и стяжек. К нему крепят седелку. Внутри нее аккуратно просверливают небольшое отверстие. Вода перекрывается с помощью задвижки.

Сварочный метод

На предварительно подготовленные участки трубы из полимерных материалов накладывается хомут. Он оснащается клеммами для подключения сварочного механизма. На клеммы подают электрический ток, создавая монолитное соединение. В верхней части хомута к нему крепится сверлильное устройство, к которому монтируется вентиль. В магистрали аккуратно проделывают небольшое отверстие, убирают сверло и перекрывают воду шаровым краном.

Способ врезки будет зависеть от типа труб. Сейчас их изготавливают из полиэтилена низкого давления (ПНД), стали, чугуна. Подготовить проект, ознакомить заказчика с расценками и составить смету должны специалисты компании, занимающейся выполнением этих работ.

Особенности процесса врезки

Правильно выполнить врезку сможет мастер, получивший лицензию на работу с системами под напором. Он подберет оптимальный метод и всего за один день подключит дом к системе канализации, отопления или водопровода.

Работа с полимерной арматурой

Для врезки в пластиковый трубопровод необходим электросварной хомут-седелка. Он представляет собой элемент с ответвлением, через которое в трубу погружается сверло. Деталь надевают на магистраль, подключают клеммы к источнику электроэнергии и выполняют сварку. Готовый элемент прочен, износостоек и долговечен.

Подключение чугунных труб

Чугун — это хрупкий материал, который может треснуть при неаккуратном обращении. Работая с ним нельзя применять сварку. На трубу надевается хомут с резиновыми уплотнителями. Через отверстие в нем сверлится небольшое отверстие. Во время выполнения работ используются материалы для охлаждения.

Особенности работы со стальными трубами

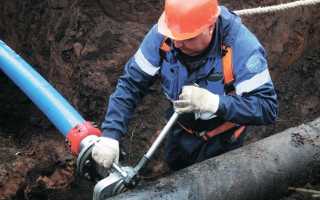

Врезка в стальную магистральную трубу под давлением осуществляется с помощью приварного седельного хомута. Его крепят на трубе, проверяют герметичность швов, крепят к нему кран, сверлят сквозь него магистраль и перекрывают воду на ответвлении.

Врезка своими руками

Врезаться в магистраль своими руками нельзя, для выполнения этих работ необходима специальная лицензия. Специалисты выполнят работы всего за один день:

• установят хомут;
• закрепят на нем вентиль;
• просверлят отверстие в стенке магистрали;
• подключат систему домашнего водопровода.

Определение участка врезки

Чтобы обеспечить себе доступ к воде, необходимо выбрать место для врезки в водопровод. Идеально, если рядом с домом будет находиться смотровой колодец. В этом случае не придется выполнять земляные работы. В противном случае можно раскопать трубу на 0,5 м ниже ее уровня, чтобы подключиться и обустроить дренаж под новым узлом.

Желательно, чтобы от места врезки можно было проложить одну прямую трубу до дома. Важно, чтобы расстояние от врезок в трубопровод питьевой воды до дома было минимальным.

Выбор необходимых материалов

Для врезки используются металлические, пластиковые, стальные и чугунные хомуты. Их тип зависит от материала, из трубопровода.

Проведение земляных работ

Земляные работы проводят с помощью спецтехники, но при приближении к магистрали убирают землю лопатами, чтобы не повредить конструкцию. В месте, где трубопровод будет идти к дому, копают траншею глубже уровня промерзания почвы.

Выполнение отвода от магистрали

Трубу подключают одним концом к магистрали, а другим — к домашнему счетчику. На ней устанавливается обратный клапан. Отверстие в ограждающих конструкциях, сквозь которые проходит труба, должны быть на 20 см больше ее диаметра. Это предотвратит деформацию системы из-за усадки здания.

Регулировка и испытания системы

Проверка системы выполняется следующим образом:

• включение сантехнических приборов (краны);
• стравливание воздуха;
• оценка показаний манометра (в частном секторе 2,8 атм);
• проверка герметичности соединений.

Советы специалистов

Специалисты советуют обращаться за выполнением врезки в трубопровод к профессионалам. У них есть лицензия на проведение работ, все необходимые инструменты и приспособления, большой опыт. Профессионалы выберут методику подключения к водопроводу и подберут все необходимые материалы.

Видеопример подключения дома к трубопроводу под давлением:

Как врезать отвод в трубу водопровода под давлением

Бывает, что приходится сталкиваться с необходимостью врезки нового отвода в трубопровод водоснабжения. Такая работа не составляет большого труда даже для неспециалиста при наличии базовых навыков и необходимых инструментов и при условии, если можно без проблем отключить подачу воды в магистрали. Но что делать, если магистраль под давлением?

• Когда нужна врезка в водопровод
• Что потребуется для врезки в металлический водопровод
• Порядок работы с металлическими трубами
• Другой случай: пластиковый водопровод

Это происходит, когда отключение воды в магистральной водопроводной сети невозможно или не разрешено по каким-либо причинам. Давайте же подробно рассмотрим алгоритм работы по врезке отвода в водопровод под давлением.

Когда нужна врезка в водопровод

Врезка необходима в большинстве случаев, связанных с реконструкцией, ремонтом квартиры, переносом или заменой коммуникаций, установкой новых водопотребителей, в случае, когда перекрыть вводной кран невозможно, либо он отсутствует.

Итак, врезка потребуется в таких случаях:

• подключение нового потребителя, к примеру, стиральной или посудомоечной машины;
• покупка и запуск новых сантехнических точек — таких, как душ Шарко, душевая кабина или биде;
• перепланировка жилья с изменением мест размещения моек, ванн, переносом кранов, объединением или разделением санузлов — ванных и туалетных комнат;
• замена трубопроводов в случае их износа или в целях модернизации сети.

Что потребуется для врезки в металлический водопровод

Для того чтобы врезать отвод в металлический (стальной, чугунный) внутренний водопровод, потребуется такое приспособление, как седельный хомут со сверлом. Хомут разборный — его части для закрепления на участке трубы фиксируются при помощи болтов. В зависимости от модификации седелки, хомут может продаваться в сборе с трещоткой, блокировочными болтами и промывочным краном.

Данные блоки присоединяются к хомуту с использованием уплотнительных прокладок из резины. Кроме того, уплотнители толщиной до 12 миллиметров используются в местах прилегания хомута к поверхности трубы. В случае необходимости резина приклеивается непосредственно к прижимному устройству, что даст возможность контролировать точное положение прокладки во время монтажа седельного хомута.

Совет по выбору хомута: при покупке приспособления изучите состояние сварного шва в месте присоединения штуцера. Некачественный шов может привести к образованию свища.

Некоторые мастера-профессионалы и вовсе советуют выбирать не сварной, а клёпаный хомут. Кроме того, постарайтесь подобрать хомут соответствующего диаметра, в противном случае придётся подкладывать толстый слой уплотнителей.

Порядок работы с металлическими трубами

Для того чтобы врезаться в водопровод из металла под давлением, нужно провести несколько этапов работ — подготовку рабочей зоны, монтаж хомута, сверление трубы и установку шарового крана.

Разберём эти этапы детально:

1. Подготовка рабочей зоны. На подготовительном этапе перед монтажом хомута следует тщательно очистить поверхность трубопровода от ржавчины и грязи в зоне работы.

Помните: состояние старых труб может быть неудовлетворительным или вовсе аварийным. При невозможности замены таких труб не переусердствуйте при их очистке во избежание повреждения водопровода.

1. Установка хомута. После очистки поверхности трубы следует надеть на неё крепление с дальнейшим поджимом с помощью болтов. Более плотную присадку обеспечит поочерёдное затягивание болтов по одному с каждой стороны.
2. Сверление трубы. С использованием направляющей муфты просверливаем отверстие в трубопроводе, которую впоследствии нужно закрыть заглушкой.

Внимание! В целях обеспечения безопасности нужно использовать ручную либо аккумуляторную дрель.

По готовности отверстия монтируем шаровый кран. Впрочем, гораздо проще приобрести хомут с вкрученным краном, через полость которого и производится сверление. Вентиль крана перекрывается после того, как в месте сверления начинает проступать вода.

После этого нужно проверить плотность посадки зажима — нет ли течи в районе размещения прокладок. В случае обнаружения утечки следует подтянуть болты. Если же седло сухое, то всё сделано правильно. На завершающем этапе работы открываем кран, доделываем отверстие с помощью молотка и пробойника такого же диаметра, как и сверло, после чего закрываем кран.

Другой случай: пластиковый водопровод

Если требуется врезаться не в металлический, а в пластиковый водопровод, в этом случае следует использовать хомут специального типа. Такое приспособление оснащено электросварочным блоком с нагревательной спиралью, устройством для просверливания трубы (фрезой) и вентилем.

На седле хомута производителем наносится информация относительно ограничений при работе с хомутом, а именно точное время сварки, а также продолжительность охлаждения. Срок службы такого хомута составляет порядка 50 лет.

Порядок врезки в пластиковую водопроводную трубу следующий:

1. Подготовка участка работы — очистка поверхности от загрязнений.
2. Закрепление хомута на трубопроводе при помощи болтов. Как правило, выполнение работ на этом этапе не вызывает проблем, поскольку диаметр седелки идентичен диаметру трубы, хомут устанавливается легко и достаточно плотно.
3. При помощи специального сварочного устройства производится нагрев спирали и хомут приваривается к трубе. После сварки нужно дать изделию остыть в течение времени, указанного производителем (обычно — в пределах одного часа).
4. После охлаждения хомута с задействованием фрезы в трубопроводе проделывается отверстие. Пластик — лёгкий в обработке материал, поэтому для обустройства отверстия не требуются дополнительные инструменты, такие, как пробойник.

Очевидно, что для выполнения перечисленных работ потребуются хотя бы минимальные знания сантехнического дела. Тем не менее, внимательное изучение советов мастеров и инструкций компаний-производителей приспособлений для врезки в водопроводную трубу под давлением позволит без особого труда и достаточно качественно выполнить эту работу даже неспециалисту.

Врезка в водопровод под давлением: особенности монтажа- Инструкция +Видео

Врезка в водопровод под давлением. Чтобы получить доступ к центральной водопроводной системе, закрытой от простых граждан, приходится проводить работы, обеспечивающие врезку в водопровод под давлением.

Что делать, чтобы провести водопроводные трубы в жилое помещение, не отключая общую систему водоснабжения, не нарушая законодательства, расскажем ниже.

Допуск, необходимый во время проведения врезки

Врезку в общую магистральную систему любым способом без согласования со специальными структурами проводить нельзя. Выполнение монтажных работ незаконным путем влечет за собой ответственность материальную либо административную. Точную схему загородного дома приобретают в специализированной структуре, называемой «Федеральным центром регистрации земельных участков», характеристику технических особенностей получают в главном подразделении водоканала.

Технические характеристики излагают следующие знания:

1. Зону подключения.
2. Размер сечения центрального трубопровода.
3. Параметры, необходимые учитывать во время врезки трубы.

Смету на врезку можно получить в специальных проектных организациях, у которых есть лицензия. Услуги частных контор могут стоить дешевле, но при этом могут появиться проблемы во время согласования документов с управлением Водоканала. Далее проект отдают в отдел СЭС, чтобы зарегистрировать и осуществить подачу заявления. В нем указывают просьбу, чтобы выдали заключение о том, что требуется выполнить врезку в общую сеть водоснабжения.

Внимание! Согласно установленным правилам врезку водопровода, работающего под давлением, также монтаж учетных устройств могут проводить лишь профессионалы с допуском. Проведение работ по своему усмотрению запрещено.

Своими руками можно осуществить подготовку траншеи и ее конечную засыпку, также осуществить доставку водопроводных элементов.

Существуют условия, когда невозможно осуществить врезку трубы:

1. При наличии магистрального трубопровода с очень большим сечением.
2. При отсутствии подключения участка к общей канализации.
3. При установке врезки, не устанавливая учетные устройства.

Если есть желание, то все же можно провести монтажные работы самостоятельно.

Монтаж колодца под узел

Чтобы осуществить врезку в действующую магистраль, стоит создать смотровой колодец. Окружность колодца должна быть равна не менее 70 сантиметрам. Такой размер позволит провести работы по установке специальной арматуры для отсечения от сети: вентиль либо задвижка, и осуществить монтаж трубы. Далее смотровой колодец пригодится во время ремонтных работ водопровода.

Этапы монтажа:

1. Под колодец выкапывают яму нужного размера. На дно ямы кладут дренажную подушку из гравия размером до 10 сантиметров.
2. Для обеспечения прочного основания под колодцем, на гравий стелют куски рубероида, делают стяжку из бетона серии М 150 или М 200.
3. Примерно через месяц бетон высохнет и можно возводить шахту, выкладывая с помощью кирпича стенки котлована. Также можно использовать цементные блоки, кольца из железобетона. Конец шахты не должен превышать уровня земли.

При установке колодца на участке с высоким пролеганием грунтовых вод, то надо обеспечить герметичность конструкции. В таком случае подойдет покупная пластиковая емкость, которую надо заякорить к бетонной стяжке, сверху устройства кладут монолитную плиту, имеющую отверстие для люка. Варианты врезки различаются от материла, из которого выполнен центральный водопровод. Он бывает чугунный, либо из полимера, либо оцинкованной стали.

Врезка водопроводной трубы в полимерный трубопровод

Врезку проводят поэтапно:

1. Сначала определяют зону врезки, и начинают готовить под нее участок. Для этого подойдет зона трубопровода без поворотов, с которого счищают ржавчину, грязь посредством наждачной бумаги. В это место крепят хомут при помощи болтов. Хомут для врезки имеет клеммы, чтобы подключить сварочный агрегат.
2. Подключив аппарат с клеммами, пускают ток.
3. Чтобы трубу из полимерных материалов оборудовать электросварным хомутом с разборным устройством, детали надо рассоединить на два элемента в виде вертикального патрубка и вентиля. Сквозь вентильное отверстие вводятся прямоточные трубки с насадкой, чтобы рассверливать.
4. В месте, где планируют заглублять сверло, занимаются установкой вентиля, оснащенного втулкой. Зона для заглубления располагается на участке с другого конца накладки.
5. К вентилю подводят сверлочный аппарат и при помощи стандартного сверла делают дырку в трубопроводе. Сверло вводят сквозь вентиль, потому что, закончив проделывать отверстие, надо успеть закрыть воду и вытащить оборудование. Чтобы не нарушить герметичное соединение во время просверливания, применяют уплотняющую насадку.

Внимание! Чтобы осуществить врезку в трубопровод из пластика, применяя сварку, сначала делают отверстие, дают охладиться поверхности, затем завинчивают вентиль.

Как подключиться к чугунной трубе

Изделие из чугуна более твердое, чем полимерное, поэтому монтаж требует соблюдение своих правил:

1. Место под врезку зачищают, снимая верхний слой чугуна.
2. Место врезки оснащают седелкой, прокладывая уплотняющие резинки.
3. К отводу из фланца монтируют вентиль, в него выполняют ввод коронки.
4. Просверливают трубу, при этом время от времени охлаждают поверхность реза, заменяют коронки, которые затупились.

Внимание! Чугунную трубу сначала сверлят посредством сверла с малым диаметром, далее устанавливают сверло побольше.

Чтобы просверлить в чугуне отверстия, используют коронки из режущих пластин, выполненных из твердых сплавов, либо сверло, оснащенное перьевой заточкой. Важно соблюдать температуру в зоне сверления, для охлаждения режущие элементы окунают в воду.

Когда вытаскивают сверла из отверстия, надо соблюдать осторожность, чтобы в электроинструменты не попала вода. Для этого надо сделать защитный экран из старой коробки либо резины. Экран устанавливают между патроном и корпусом инструмента.

Важно! Врезка в водопроводную сеть подразумевает применение 6 атмосфер, поэтому надо контролировать наличие протечек в стыках.

Седельный хомут можно соединить со станком для сверления. Элементы конструкции состоят из:

• блокировочного болта,
• ручки и трещетки,
• промывочного крана,
• вала, оснащенного сверлом.

Детали станка имеют корпус из металла. Наличие направляющей муфты упрощает работу, направляя оборудование в необходимую сторону.

Как врезать патрубок в трубопровод из стали

Сталь считается такой же жесткой, как и чугун, но белее пластичным сплавом. Способ врезки отличается и больше похож на процесс соединения с полимерными трубами.

Этапы врезки:

1. Место врезки очищают от грязи.
2. К месту врезки приваривают патрубок резьбового либо фланцевого типа.
3. Сваривают швы.
4. Тестируют швы на наличие протечек.
5. На патрубок устанавливают вентиль любого типа.
6. За ним монтируют ответвление наружного трубопровода.

Желательно использовать патрубок из трубы, которая содержит конструкционную сталь. Во время просверливания отверстия сначала лучше применить перфоратор, а закончить работу вручную.

Справка! Визуально проверить качество швов можно при помощи керосина. Внутри швы смазывают с помощью керосина, снаружи проводят по контуру мелом. Если на поверхности проявятся жирные пятна, значит, стыки негерметичны.

Врезать трубу можно разными способами, это зависит от давления, с которой будет работать система и особенности эксплуатации. Врезку выполняют под прямым углом либо в 45 градусов, также направив трубу в сторону либо вверх.

Как определить место для врезки

Перед началом работ надо выбрать место установки трубы. В данном месте магистраль для врезки должна иметь прямой участок.

Внимание! Чтобы установить глубину укладки трубопровода, надо знать глубину промерзания грунта для региона.

В центральной части России уровень промерзания достигает полутора метров. На этапе выбора места учитывают другие проходящие через участок коммуникации, чтобы во время работы не задеть их.

Как выбрать материалы для водопровода

Чтобы подключиться к центральной магистрали надо использовать трубы с сечением, равным боле 50 миллиметров, выполненных из стали, чугуна, пластика. Работа с трубами из пластика исключает сварку.

Чугун очень хрупкий, давить на него во время сверления сильно нельзя, процесс проделывания отверстия выполняют с помощью малых оборотов. Также надо учитывать, что труба отвода не может быть больше трубы центральной магистрали. При подключении к трубопроводу и пластикового материала, работающего под давлением около 1.6 миллиампер, требуется использование хомутов – седелок.

Чтобы не отключать воду при подключении в чугунную либо стальную трубу применяют седловой хомут, состоящий из двух деталей, крепится к трубе с помощью болтов. Конструкцию монтируют к трубопроводу при помощи кронштейна.

Внимание! Седловой хомут выполнен из металла, изделие имеет запирающую пластину или специальный механизм.

Все чаще применяются хомуты, части которых имеют фрезу и встроенные клапаны. Они подходят для врезки в сети с давлением не боле шестнадцати бар. Такие устройства имеют муфты, и процесс врезки происходит с помощью сварки. Такой вид хомута противостоит возникновению коррозии, и служат более пятидесяти лет. Специалисты также находят применение засверлочным хомутам, которые идут в комплекте с разъемами для поворотов и насадками. Засверлочные хомуты можно устанавливать на трубы, имеющие диаметр в пределах 80-300 миллиметров.

Справка! У засверлочного хомута есть поворотно – затворный механизм, который в дальнейшем выступает в качестве регулировки либо, как запорная арматура.

Необходимый набор инструментов для врезки:

• лопаты совковая, штыковая.
• перфоратор и сверла.
• коронка с болгаркой.
• наличие прибора под фрезу.
• кусок бумаги наждачной.

Особенности выкапывания ямы в месте врезки

В месте врезки капают яму, чтобы подобраться к магистрали. Роют при помощи экскаватора либо лопатой. Если капать экскаватором, то завершение работ надо проводить вручную, чтобы не задеть трубы. Далее от трубы капают траншею к дому. Глубина траншеи больше уровня замерзания почвы. Траншею выкапывают под углом наклона, равный двум градусам.

Как провести отвод от магистрали

Осуществив врезку трубы одним из способов, внешнюю трубу от магистрали кладут в готовую траншею, соединяют ветвь с вентилем, применяя обжимную муфту. Врезанный водопровод имеет начало на вентиле, расположенного на хомуте, заканчиваться будет на учетном приборе по расходу воды. Счетчик для воды должен находиться между двумя вентилями.

Внимание! Четный счетчик можно установить внутри колодца или внутри дома.

Учетное устройство снабжают обратным клапаном, чтобы не допустить оттока жидкости в обратном направлении. Если отводная труба проходит через стену здания, то между стеной и конструкцией должно быть расстояние, равное 20 сантиметрам. После окончания монтажа этот зазор удаляют с помощью смоляной пряди, либо заделывают посредством водостойких сальников. Далее работы маскируют с помощью цемента.

Тестовое испытание конструкции

После проведения всех работ проводят тест на качество работы системы. В новый водопровод поступает давление, выгоняя воздух из трубы через кран, который установлен на дальней стороне трубы. Проверив герметичную работу трубы, закапывают траншею с трубой, идущей к дому.

Как врезаться в водопроводную трубу под давлением своими руками

Когда частный дом расположен вдали от благ цивилизации, водоснабжение возможно от собственной скважины или колодца. В том случае, когда коттедж находится в черте города, или в поселке есть централизованный водопровод, целесообразно подключиться к магистральным сетям. Запрещено врезаться в водопроводную трубу под давлением своими руками. Работы должны проводиться специалистами лицензированной организации. Уменьшить цену врезки в пластиковую или металлическую трубу водопровода можно, самостоятельно выполнив подготовительные земельные работы, но сделать сам ввод в магистраль, находящуюся под давлением, может только квалифицированный сантехник.

1. Документация для подключения
2. Отказ в подключении
3. Способы подключения
4. Методика врезки
5. Разновидности фитингов
6. Порядок работ
7. Устройство смотрового колодца

Документация для подключения

Для врезки в водопровод действующей сети необходимо собрать пакет документов. В первую очередь, нужно обратиться в Федеральный центр регистрации землевладения и запросить копию планировки участка. Документ должен быть утвержден, заверен подписью должностного лица и скреплен печатью. Технические условия выдает территориальное отделение Водоканала. Техдокументацию может подготовить проектное бюро, но проект сторонней организации подлежит обязательному утверждению в водоканале. В технических условиях должна содержаться следующая информация:

• точное место будущей врезки;
• диаметр магистральной трубы.

В зависимости от конкретной ситуации, техническая документация должна содержать иные данные, необходимые для производства работ.

После получения проектной документации, владелец участка должен обратиться с заявлением в территориальное отделение СЭС, обосновав необходимость подключения к централизованным сетям подачи воды.

Самовольное подключение к центральному водоснабжению является незаконным действием, за которое предусмотрена административная ответственность.

При обнаружении несанкционированной врезки, нарушитель будет обязан выплатить штраф, оплатить стоимость незаконно потребленной воды и заплатить за выдачу техусловий и разрешения на дальнейшую эксплуатацию магистрали.

Отказ в подключении

Подателю заявления будет отказано в согласовании документов при наличии хотя бы одного обстоятельства:

• необходимость подключения к трубопроводу большого размера;
• отсутствие централизованной канализации;
• отсутствие у конечного потребителя счетчиков расхода воды.

Если не нужно подключаться к магистрали, монтаж внутренних сетей водоснабжения участка разрешения не требует. Установка дополнительного сантехнического оборудования в квартире также не требует согласования с вышеперечисленными организациями.

Способы подключения

Стальной приварной тройник

Делая врезку в стояк многоквартирного или частного дома, можно отключить подачу воды и произвести работы в сухой системе. Отключение магистрального водопровода высокого давления экономически нецелесообразно, т.к. нужно провести ряд мероприятий:

• Снизить давление в системе.
• Слить воду.
• Сделать отверстие в трубе.
• Закрепить отвод, смонтировав на нем шаровый кран или задвижку.
• Соединить подключенный отрезок трубы с системой внутреннего водопровода.
• Проверить герметичность всех узлов.
• Закачать воду в магистраль.
• Удалить воздух из системы.
• Выйти на расчетное давление трубопровода.

Эта методика применяется для приваривания тройника к внешней стальной сети. При помощи автогена вырезается отверстие, приваривается патрубок и осуществляется монтаж вентиля. Перекрыв вентиль, можно восстанавливать водоснабжение по основной магистрали, и продолжать дальнейшие работы по подключению отвода к внутренней сети. По окончании работ, на сколько это возможно, необходимо провести восстановление антикоррозийной защиты труб.

Разработана и успешно используется методика врезки под давлением. Коммунальные сети водоснабжения оснащены стальными, чугунными или полиэтиленовыми трубами, осуществить ввод можно для любого из перечисленных материалов.

Первый этап — земляные работы. В месте потенциальной врезки снимают грунт при помощи экскаватора. Чтобы исключить повреждение трубы, последние полметра земли убирают вручную. Для удобства проведения работ необходимо выкопать яму габаритами не менее 1,5х1,5 метра, чтобы было удобно стоять и разместить инструмент. Прежде чем готовить монтажный колодец, необходимо прокопать траншею от места врезки до дома, чтобы провести трассу водоснабжения.

Методика врезки

Седелка фланцевая для врезки в водопровод

Отвод для труб ПНД, ПВХ и металлических систем можно сделать при помощи приспособления под названием седелка. Это специально разработанный хомут, состоящий из двух частей. Муфтовое соединение должно соответствовать наружному диаметру трубы. Нижняя часть, или седло, плотно охватывает трубу. Верхняя часть имеет фланец или патрубок, служащий для сверления трубы и присоединения отвода. Для систем большого диаметра выпускаются седелки для врезки в водопровод из трех частей. Недостатков у этого типа компрессионных фитингов нет, а список достоинств достаточно велик:

• низкая стоимость;
• надежность;
• быстрый монтаж;
• универсальность.

За герметичность изделия отвечает прокладка. Стяжка производится путем постепенного и равномерного закручивания болтов. Этот метод исключает применение сварки.

Прежде чем накладывать хомут, необходимо снять изоляцию и очистить участок водопровода от грязи и снять ржавчину для плотного прилегания накладки.

Разновидности фитингов

Седелка электросварная ПНД

Существует несколько разновидностей седелок, отличающихся по конструкции и способу крепления на трубу:

• Обжимная или компрессионная. Выглядит как обычный хомут, верхняя часть которого снабжена резьбовым отводом. Применяются для водопровода или подсоединения поливочных систем в комплекте с шаровыми кранами и компрессионными фитингами.
• Фланцевая. Устанавливается без применения сварки. Используется для всех разновидностей металлических трубопроводов, отличий от обжимных моделей не имеет, за исключением фланцевого отверстия. Основное применение – промышленная сфера.
• Электросварная служит для врезки в полиэтиленовые трубы. В детали стоит встроенная спираль, которая оплавляет трубу и фитинг, образуя надежное соединение. Стоимость этого изделия начинается от тысячи рублей.
• Патрубок-накладка. Крепится при помощи электродиффузионной сварки на осушенном водопроводе.
• Вентиль для врезки пригоден для работы под давлением. Фитинг способен контролировать поток воды во второстепенной системе при помощи телескопического удлинителя.

Седелки производятся из материалов, совместимых с материалом магистрального водопровода:

• ПНД или полиэтилен низкого давления;
• сталь;
• чугун;
• латунь.

Выбрав подходящую седелку, перед началом монтажа необходимо проверить комплектность изделия и длину крепежных элементов.

Порядок работ

Один из самых удобных способов подразумевает установку запорного переходника перед сверлением. Шаровый кран в открытом положении пропускает сверло. Защитить себя от выброса воды можно при помощи обрезка пластиковой бутыли.

• подготовьте электродрель;
• закрепите сверло подходящего диаметра;
• установите на фланец верхний срез пластиковой бутылки;
• введите в отверстие сверло;
• держите дрель правой рукой;
• левую руку положите на вентиль крана;
• аккуратно высверлите отверстие;
• после появления воды закройте кран;
• извлеките дрель.

Прикрутите отвод при помощи резьбового соединения, и продолжайте монтаж внутренней сети. По окончании работ проверьте герметичность соединений. Для сверления трубы большого диаметра вместо сверла можно использовать металлическую коронку.

Врезка в чугунную трубу водопровода требует особой осторожности, т.к. чугун отличается хрупкостью: излишний нажим на сверло или перегрев трубы может привести к нарушению целостности системы.

Седелки выдерживают кратковременное давление до 16 атмосфер и хорошо зарекомендовали себя при рабочем давлении 10 атмосфер. О прочности хомутового соединения говорит тот факт, что оно не требует обязательной установки смотрового колодца. Если есть возможность, в месте врезки можно обустроить кессон, который позволит в любой момент провести инспекцию трубопровода.

Устройство смотрового колодца

Смотровой колодец из кирпича

Если водопроводный отвод взят на баланс Водоканалом, организация несет ответственность за целостность и работоспособность системы. Если балансодержатель частное лицо, к примеру, владелец загородной недвижимости, необходимо обеспечить возможность контроля места врезки:

• углубите котлован на 0,5-0,7 метра;
• засыпьте дно слоем гравия 20-30 см;
• застелите сыпучий материал гидроизоляционным покрытием;
• положите арматурную решетку или свяжите арматуру самостоятельно;
• сделайте бетонную стяжку высотой 10 см.

После «схватывания» бетона нужно обустроить шахту, накрыть ее плитой, предусмотрев в ней отверстие для ревизионного люка. Внутреннюю часть кессона нужно обработать гидроизоляционной мастикой.

Зная принципы врезки в магистральный водопровод, можно самостоятельно смонтировать сеть на территории собственного участка. Отводы от централизованной подающей трубы можно делать с таким расчетом, чтобы счетчик учитывал всю потребленную воду.

Делаем своими руками врезку в водопровод под давлением

Владельцы при строительстве индивидуального дома, коттеджа или дачного домика, предусматривают возможность обеспечения жилого здания водоснабжением. Самым оптимальным решением будет подключение к уже действующему и находящемуся рядом с домовладением водопроводу.

• Способы врезки в магистральную трубу
• Способ врезки при помощи хомута своими руками
• Способ врезки при помощи сварки
• Пластиковые трубы для разводки воды

Обычно магистральный трубопровод проложен по центральным улицам, и для врезки необходимо соответствующее разрешение водоканала и оформление технических документов, так как несанкционированное подключение влечет за собой штрафные санкции. Но если ранее был установлен вентиль, который вышел из строя и его необходимо заменить, или у вас есть разрешение и можно врезаться самостоятельно, то при определенных знаниях и наличии инструмента, подключить водопровод доступно своими руками.

Способы врезки в магистральную трубу

Центральную магистраль водопровода раньше обычно прокладывали стальными или чугунными трубами, диаметром в основном от 50 мм и чуть больше, а в некоторых трубопроводах диаметр достигает до 500 мм, но это редкость. Сегодня многие организации делают новые системы водоснабжения или заменяют старые чугунные и металлические трубы на современные пластиковые аналоги.

Для проведения воды к жилому помещению своими руками вначале нужно выяснить, какие еще рядом проходят коммуникации, чтобы не нарушить их. Только после этого выкопать яму в месте нахождения магистрали шириной минимально 1х1 метр и глубиной до 1,2 метра. После обнаружения водопроводной трубы можно рыть траншею к точке входа в дом, глубиной более 1 метра, ориентируясь на линию промерзания земляного слоя в вашей местности. Как только траншея готова, нужно переходить к подготовке врезки отвода.

Врезаться в магистральную трубу можно:

• При помощи водоотводящего накладного хомута.
• При помощи приваривания патрубка с готовой резьбой с одной стороны.

Врезку можно сделать по направлению вверх или в сторону, под 45 или 90 градусов, зависит это от глубины проложенной водопроводной магистрали.

Способ врезки при помощи хомута своими руками

Хомут применяют, если магистраль находится под давлением или сделана из чугунных и пластиковых труб, которые исключают использование газовой или электрической сварки.

Врезку в чугунную трубу водопроводной магистрали делают осторожно, так как пластичность этого материала невысокая и может лопнуть от чрезмерного усилия. Для сверления отверстия в чугунной трубе под давлением желательно сверло с перьевой заточкой. Для предотвращения попадания воды на электрическую дрель или другой режущий инструмент во время извлечения сверла из отверстия, необходимо заранее сделать защитный экран из резины или толстого картона и закрепить его между патроном и корпусом.

• Место подсоединения защищается от изоляции (если она имеется) и от ржавчины.
• На трубу устанавливают накладной, разборной хомут, проложив внутри резиновый уплотнитель, который обеспечит герметизацию стыка.
• Во фланцевый отвод вкручивается кран, через который будет вводиться режущий инструмент.
• Сверлом просверливается чугунная труба, если магистраль под давлением, после извлечения инструмента, сразу перекрывается кран.

В водопроводную магистраль, которая находится под давлением, и сделана из пластиковых труб, врезаться при помощи хомута немного легче, чем в чугунную, так как ее несложно просверлить. Принцип проведения работ своими руками мало чем отличается от врезки в чугунную трубу. Единственное отличие – это возможность использовать обычное, конусное сверло или коронку-фрезу и сделать отверстие ручной дрелью или коловоротом, так как отверстие делается очень быстро. Также рекомендуется установить разборной хомут, который надевается над точкой врезки центрального водопровода, и припаивается с двух сторон к нему. Такое соединение обеспечит герметичность конструкции.

• Устанавливается и закрепляется разборной хомут.
• Накручивается кран и открывается для дальнейшего доступа режущего инструмента.
• Просверливается отверстие сверлом меньшим размером, чем диаметр верхнего патрубка хомута.
• Закрывается кран после пробоя отверстия.

Способ врезки при помощи сварки

Сварочным методом можно произвести врезку в водопровод как при перекрытой воде в системе водоснабжения, так при имеющемся давлении, если невозможно по каким-либо причинам провести отключение.

• Место для врезки защищаете от ржавчины наждачной бумагой и обезжириваете.
• Привариваете патрубок с резьбой к магистральному водопроводу.
• Проверяете на течь, обмазав поверхность шва мелом, а с внутренней стороны керосином.
• Накручиваете кран, желательно шаровой.
• Просверливаете сверлом или прожигаете электродом отверстие через кран в центральном водопроводе.
• Закрываете кран.

Пластиковые трубы для разводки воды

Независимо от того, каким методом вы подключились к центральной системе водоснабжения, следующим шагом будет укладка труб в траншее, завод воды в дом и подключение к кухонной мойке, стиральной машине, ванной и санузлу. Раньше разводку делали металлическими трубами, сейчас на смену им производители предлагают широкий ассортимент пластиковых труб для разводки воды и отвода канализации. Эти работы можно проводить при закрытом кране, что намного облегчает подключение точек.

Вначале перекрывается кран и сливается вода из системы. В необходимой точке вырезается по размеру тройника кусок трубы. Пластиковый трубопровод с двух сторон в местах установки тройника обрабатывается герметиками, плотно насаживается и закручивается накидными гайками. Можно провести монтаж при помощи цанговых зажимов. После этого в тройник ввинчивается кран, которым перекрывается новая линия водопровода. Можно открывать основной вентиль и пользоваться ранее подключенной водой, а также проводить монтаж к новой точке подключения.

В заключение можно подытожить, что врезку трубы сделать несложно, исключением является сварочный метод, но нетрудно найти специалиста именно на этот вид работ, а остальное доступно сделать своими руками, что значительно сэкономит денежные расходы.
