Как соединить трубы ПВХ для водопровода?

Соединение пластиковых труб для водопровода своими руками

Сегодня при монтаже любых водопроводных систем все чаще отдается предпочтение трубопроводам из пластика. Полимерные трубы недороги, долговечны и удобны в эксплуатации. Соединение элементов трубопровода может производиться различными способами, зависящими от материала трубы и назначения трубопровода.

Виды пластиковых труб

Различные виды пластиковых труб могут сильно различаться как по эксплуатационным характеристикам, так и по технологии монтажа. Различают такие виды изделий:

• Полиэтиленовые. Используются для строительства внешних и внутренних водопроводных сетей, благодаря своей эластичности могут эксплуатироваться при низких температурах и значительных показателях давления.
• Сшитые полиэтиленовые. Широко используются в сетях горячего водоснабжения.
• Поливинилхлоридные (ПВХ). Представляют оптимальное сочетание высокой долговечности и малой стоимости.
• Металлопластиковые. Производятся из нескольких слоев пластика и алюминия. Легко выдерживают высокое давление и температуру носителя. Считаются наиболее долговечными.

Среди основных эксплуатационных преимуществ пластиковых трубных изделий можно отметить следующее:

• Экологическая безопасность.
• Отсутствие коррозии материала.
• Сравнительно малая масса труб.
• Хорошие показатели проходимости.
• Устойчивость к разрушительному воздействию химикатов.
• Длительный срок эксплуатации.

Типы соединения

Различные виды пластиковых труб могут стыковаться с использованием нескольких технологий. Выбор в пользу того или иного варианта определяется, в первую очередь, исходя из предназначения будущей трубопроводной системы, ее диаметра и типа самого полимерного материала:

• В раструб. Торец одной из труб помещается в раструб на конце другой. Место стыка уплотняется при помощи резиновой прокладки и дополнительно обрабатывается герметиком. Такой способ хорошо зарекомендовал себя в строительстве канализационных трубопроводов и иных сетей, в которых носитель распространяется не под давлением.
• Фланцевое соединение. Используются приварные втулки, либо накладные стальные фланцы. Наилучший вариант для стыковки металлических и пластиковых участков трубопровода.
• Резьбовое соединение. Также применяется при монтаже элементов из пластика и металла.
• Стыковка посредством цанг. Удобно соединять изделия небольшого сечения. Монтаж производится обжимными фитингами, оснащенными резиновыми уплотнительными элементами. В процессе обжимки острые металлические зубцы врезаются в верхний слой трубы, создавая надежное соединение.
• Использование электромуфт. Приспособление надевается на место стыка, а в момент пропускания через него электрического тока – сжимается. Стык получается достаточно надежным, но использовать такой способ соединения для водопроводных или отопительных сетей не рекомендуется.
• Высокотемпературная сварка. Концы скрепляемых изделий расплавляются при помощи специального сварочного аппарата, после чего соединяются. После остывания место стыка не уступает по прочности основному трубопроводу. Сварка может осуществляться при помощи фитингов, либо встык. Последний вариант приемлем только для сетей без сильных перепадов давления.
• Склеивание. Также допустимо два варианта: применение холодной сварки, либо специальных клеящих составов, предназначенных для поливинилхлоридных изделий. Первая обеспечивает более надежный контакт, поскольку воздействует на склеиваемые элементы на молекулярном уровне.

Особенности соединения различных видов пластиковых труб

Каждый вид пластиковых труб обладает своим набором эксплуатационных характеристик, что и обуславливает выбор того или иного способа монтажа в каждом конкретном случае.

Полипропиленовые трубы

Стыковка таких изделий производится исключительно методом сварки. Для соединения двух отрезков трубы обязательно понадобится специальный сварочный аппарат с набором насадок и фитинг подходящей конфигурации – муфта, тройник, уголок и т.п. Помимо этого, желательно вооружиться труборезом и зачисткой (устройством для снятия верхнего армирующего слоя).

Это важно! Для повышения надежности сварного соединения фитинги и трубы желательно приобретать у одного производителя.

Последовательность действий примерно такая:

• Сварочный аппарат прогревается до нужной температуры (значение зависит от сечения трубы).
• При помощи зачистки с обоих концов трубы снимается верхний слой в районе места стыка.
• Фитинг и отрезок трубы вставляются в разогретую насадку. Здесь очень важно точно соблюсти время выдержки. Если изделия передержать в сварочном аппарате – они могут деформироваться, если недодержать – не обеспечат стыку должную прочность.
• Разогретые элементы плотно стыкуются и удерживаются в этом положении до затвердевания пластика.

Трубы из металлопластика

Здесь мастер может предпочесть один из трех способов монтажа:

• С использованием компрессионных фитингов. Пожалуй, самый популярный на сегодняшний день способ. Трубы обрезаются специальным инструментом, калибруются, с их концов снимается фаска. После этого гайка и компрессионное кольцо надеваются на трубу, а в ее торец до упора вставляется цанга с резиновым уплотнением. Далее, на цангу надвигается кольцо и накручивается гайка. Очевидное достоинство такое способа – соединение получается разъемным.
• Посредством обжимных фитингов. Последовательность действий практически не отличается, только функция гайки и компрессионного кольца здесь возлагается на один элемент – обжимное кольцо. Оно фиксируется специальным прессом.
• Пуш-фитингами. Самый простой и быстрый способ монтажа. Основная работа будет заключаться в подготовке торцов труб. Далее, конец трубы просто вставляется в фитинг до упора. Подобным образом собирается вся схема водопровода. После подачи носителя клин фитинга под давлением проталкивается внутрь и прочно зажимается.

Обратите внимание! Независимо от выбранного способа монтажа, потребуется труборез и калибратор. Без этих приспособлений обеспечить должную степень надежности соединения будет сложно.

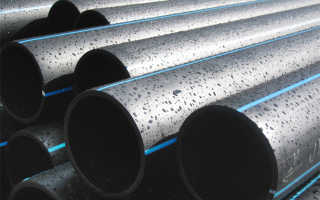

Полиэтиленовые трубы

Соединить такие трубы также возможно несколькими способами: при помощи электромуфт, либо компрессионных фитингов.

Для работы с электромуфтами потребуется специальный аппарат. Поверхности соединяемых труб зачищаются при помощи скребка и обезжириваются. Далее, надевается электромуфта, таким образом, чтобы место стыка располагалось примерно посередине. После этого к муфте подключается аппарат и на нее подается электрический ток, который разогревает металлическую спираль, вызывая плавление полиэтилена. Застывая, он образует прочное и герметичное соединение.

Монтаж компрессионными фитингами производится по той же технологии, что и для металлопластика.

Поливинилхлоридные трубы

В большинстве случаев такие трубы используются для строительства канализации, где давление жидкости минимально. Монтаж чаще всего производится в раструб. Гладкий конец трубы покрывается слоем силикона и до упора проталкивается в раструб следующей трубы, после чего подается обратно на 10 мм.

Другой вариант – соединение труб при помощи клея. Строго говоря, состав не является клеем в классическом понимании этого слова. Вязкая клейкая масса расплавляет верхние слои пластиковых изделий, поэтому здесь было бы правильнее говорить о разновидности сварки.

Последовательность действий такова:

1. Концы труб тщательно очищаются и просушиваются.
2. С торцов снимается небольшая фаска, чтобы острые края или заусенцы не помешали равномерному нанесению клея.
3. Измеряется глубина фитинга, на трубе ставится соответствующая метка.
4. Соединяемые элементы обрабатываются клеящим составом.
5. После соединения детали следует провернуть приблизительно на четверть оборота. Это поможет равномерно распределить клей и заполнить пустоты.
6. Время высыхания стыка во многом зависит от температуры окружающей среды, влажности и прочих факторов. В течение этого времени на склеиваемые детали не должно оказываться никакого силового воздействия.

Это важно! После нанесения клея детали следует скрепить как можно скорее. Время задержки не должно превышать 25-30 секунд.

Как выбрать технологию монтажа

Прежде чем отдать предпочтение тому или иному способу монтажа пластикового трубопровода, следует обязательно учесть ряд важных моментов:

• В первую очередь стоит обратить внимание на то, из какого трубного материала будет собираться трубопровод. Для каждого вида пластиковых труб подходит свой метод монтажа.
• Стоит заранее подумать, будут ли в будущем вноситься изменения в конфигурацию монтируемой сети. Если да, лучше сделать все соединения разборными (использовать компрессионные фитинги).
• Также, непосредственное влияние на выбор способа монтажа оказывает назначение трубопровода. Если это безнапорная система (к примеру, канализация), раструбные или клеевые соединения вполне способны обеспечить должный уровень герметичности. В сетях с большим давлением носителя стыки должны быть более прочными. Здесь подойдет сварка или один из видов фитингов.

Это важно! Вне зависимости от выбранной технологии, стоит позаботиться о предварительной подготовке соединяемых участков труб. Их необходимо тщательно очистить от пыли, грязи и мусора, произвести обезжиривание поверхности.

Чем и как соединять трубы ПВХ

Технология сборки

Разные типы соединений производятся по разным схемам.

Как произвести сварку пластиковых труб

Для сварки труб потребуется подготовить:

• сварочный аппарат с комплектом насадок разного диаметра. Приобретать аппарат не обязательно, так как его можно получить в аренду в строительном магазине;
• труборез;
• измерительные инструменты;

Набор инструментов для сварки

соединительные фитинги, подбор которых производится в соответствии со схемой трубопровода.

Фитинги для сварки пластиковых труб

Инструкция по сборке методом сварки:

1. труба нарезается в соответствии с размерами, заданными схемой трубопровода;
2. разогревается до рабочей температуры (устанавливается автоматически) сварочный аппарат;
3. места соединения труб и фитингов очищаются от пыли, грязи и влаги;

При сварке армированных труб с места соединения производится удаление армировочного слоя.

Подготовка к выполнению сварки

1. далее производится нагрев трубы и соединительного фитинга. Время нагрева зависит от таких параметров, как диаметр соединяемых труб и глубина сварного шва;

Основные параметры выполнения прочного стыка методом сварки

разогретые детали соединяются между собой

При этом важно не допустить отклонений от центра. Деформированные соединения являются наиболее уязвимыми местами и не отличаются высокой прочностью;
соединенные детали удерживаются в одном положении до полного остывания (время остывания указано в таблице выше).

Пошаговое выполнение работ по сварке труб

Как произвести сварку труб, смотрите на видео.

Как установить компрессионный фитинг

Для монтажа компрессионного фитинга потребуются:

• инструменты для разметки труб;
• труборез;
• калибратор и фаскосниматель.

Работа по установке фитинга выполняется в следующей последовательности:

1. трубы нарезаются в соответствии со схемой;

Важно сделать срез ровно под углом в 90º. Это позволит достичь прочности соединения.

1. концы труб калибруются и обрабатываются фаскоснимателем;
2. на трубу надеваются фиксирующая гайка и компрессионное кольцо;
3. в трубу вставляется цанга фитинга, оснащенная резиновыми уплотнительными прокладками;
4. на цангу надевается компрессионное кольцо и все вместе фиксируется соединяющей гайкой. Закручивание гайки не должно производиться с использованием каких-либо приспособлений (ключей), так как это может повредить уплотнителям и снизить прочность соединения.

Технология установки компрессионного фитинга

Таким образом, монтаж пластиковых труб можно выполнить различными способами самостоятельно. Какой способ выбрать – зависит от вида труб и приоритетов собственника трубопроводной системы.

Разновидности соединений. Их преимущества и недостатки

Основными способами соединения пластиковых канализационных или водопроводных труб являются:

• сварка;
• компрессионные фитинги.

Сварка позволяет получить прочное соединение. Для проведения сварочных работ требуется наличие специального аппарата. Существенным минусом сварки является получение неразъемного соединения, то есть при обнаружении протечки в стыке потребуется полная замена узла.

Соединение труб из пластика методом сварки

Сварку можно использовать для соединения полипропиленовых, полиэтиленовых и поливинилхлоридных труб.

Использование компрессионных фитингов допустимо при сооружении трубопровода из следующих видов пластиковых труб:

• металлопластиковых;
• полипропиленовых;
• полиэтиленовых.

Соединение при помощи фитинга получается разъемным, что позволяет производить периодические ремонтные работы без замены отдельных элементов системы трубопровода. При этом оно получается высокопрочным и не подверженным механическим воздействиям.

Специальные фитинги для соединения труб из пластика

Помимо основных способов соединить трубы можно:

при помощи специального клея, который на некоторое время размягчает верхний слой пластика для получения соединения. Такая процедура еще называется холодная сварки. Методом холодной сварки преимущественно монтируются поливинилхлоридные трубы при сооружении трубопроводов бытового назначения;

Применение холодной сварки

электромуфтами (используется для полиэтиленовых труб). Соединение производится за счет расплавления спиралей, расположенных в фитинге. Использование электромуфт допустимо при строительстве как наружного, так и внутреннего трубопровода. Однако для выполнения работы требуется дорогостоящее оборудование;

Соединение труб электрическими муфтами

обжимными фитингами. Отличительная особенность данного вида фитингов заключается в наличии специального обжимного кольца, при помощи которого получается соединение трубы и фитинга;

Использование обжимного фитинга для соединения труб

пуш-фитингами. Новые фитинги позволяют быстро и надежно собрать трубопроводов без наличия дополнительного оборудования.

Технология установки новых пуш фитингов

Пуш-фитинги и обжимные фитинги можно использовать исключительно при сооружении трубопровода из металлопластиковых труб. Для других видов труб данное соединение недопустимо.

Способы соединения полимерных трубопроводов

Соединение пластиковых водопроводных труб своими руками может осуществляться по разным технологиям. Выбор их зависит от предназначения системы, типа используемого полимера и габаритов трубы. Основными типами соединения считаются:

1. В раструб. Чаще всего применяется для канализационных инженерных систем, где среда двигается самотеком. Подойдет и для водопроводных сетей, работающих не под давлением.
2. С помощью клеевого состава. Здесь возможно два варианта как соединять пластиковые водопроводные трубы без пайки — стандартное клеевое соединение или «холодная сварка», когда под действием определенного компонента клея верхняя часть полимера растворяется, и 2 детали склеиваются между собой на молекулярном уровне. «Холодная сварка» подходит для водо-, газо- и канализационных систем.
3. Резьбовыми соединениями. Такой тип монтажа оказывается уместен, когда выполняется соединение пластиковых труб с металлическими.
4. Высокотемпературная сварка — детали, подлежащие соединению, предварительно разогреваются в специальной установке, а затем стыкуются. Технология носит также название диффузной сварки.
5. Создание фланцевых соединений. можно применять специальные приварные втулки под фланцы или накладные металлические фланцы. Это оптимальный вариант соединения металла с пластиком.
6. Стыковка с использованием цанг Конструкция обжимного фитинга оптимальна в случае соединения небольших диаметров. Монтаж осуществляется соединительными обжимными фитингами с резиновым уплотнением. В процессе монтажа зубцы металлической трубки «врезаются» в трубу, формируя надежный стык.
7. Сварка с электрической муфтой. Для соединения детали подготавливаются — очищаются и обезжириваются, после чего располагаются в одной плоскости, и на них надевается электромуфта. Когда к ней подключают ток, трубы разогреваются — за счет этого и происходит стык. Стык формируется достаточно надежным, но недостаточно прочным для использования в отопительной системе.

В целом, можно соединить пластиковые трубы как без сварки, так и с ней, то есть, монтаж может осуществляться «горячим» (сваркой) или «холодным» способом.

Наиболее рациональной при монтаже водопровода является коллекторная разводка труб водоснабжения в квартире. В чем ее преимущества и особенности — читайте в отдельной статье.

Как организовать водоснабжение в частном доме из скважины рассказано в этом материале .

Как соединить канализационные пластиковые трубы — выбираем способ

Пластиковые трубы изготавливают из термопластических материалов, а те в свою очередь представляют собой композиции, в состав которых входит полиэтилен, поливинилхлорид (ПВХ), полибутилен или полипропилен. Они размягчаются в случае их нагревания до критических температур, а потом при охлаждении без проблем восстанавливают свою структуру и присущие им свойства.

В последнее десятилетие пластиковыми трубами все чаще меняют металлические изделия.

Они быстро завоевали популярность благодаря наличию у них ряда неоспоримых преимуществ:

• не подверженность коррозийным процессам и при укладке их в землю нет необходимости изолировать трубопровод;
• устойчивость к воздействию химических веществ и агрессивных сред;
• небольшой вес;
• гладкая поверхность изнутри, благодаря которой увеличивается пропускная способность труб;
• простой монтаж пластиковых канализационных труб возможен по причине использования фитингов;
• устойчивость к механическим воздействиям;
• высокая эластичность;
• долговечность и надежное функционирование даже до 100 лет.

Несмотря на очевидность преимуществ пластиковых изделий, необходимо помнить о том, что трубы из термопластических материалов не переносят высоких температур и имеют ограничения относительно рабочего давления. Состоит канализационная система из труб, фитингов и сантехнических приборов. Главное назначение канализации – это отвод отработанной воды от мест ее использования в доме.

При необходимости выполнить монтаж системы следует продумать схему прокладки трубопровода и определить, как соединить пластиковые трубы для канализации (прочитайте также: «Как соединить чугунную канализационную трубу с пластиковой — варианты и примеры»).

Этапы подготовки к монтажу пластиковых труб

Проводя вычисления, учитывают потребителей, пользующихся водопроводной системой.

Далее нужно проанализировать, где на схеме прохождения канализации находятся повороты, изгибы, муфты, крестовины и определиться с количеством фасонных изделий (фитингов).

Фасонными изделиями (соединительными деталями), применяемыми при монтаже внутренней системы, креплении и разветвлении потоков жидкости являются:

• муфта;
• заглушка;
• тройник;
• переход;
• крестовина;
• уплотнительный манжет;
• ревизия;
• отвод (угол).

Все вышеперечисленные изделия придают нужную конструкцию системе канализации.

На данном этапе определяют метраж труб и количество остальных материалов.

Врезку в основную канализационную магистраль выполняют с помощью крестовины, имеющей три вывода, при этом два из них с диаметром 50 миллиметров, а один – 100 миллиметров (подробнее: «Врезка в канализацию, как сделать правильно»). К 100-миллиметровому отводу подсоединяют унитаз, к одному из 50-миллиметровых выводов – остальную сантехнику, находящуюся в туалете и ванной комнате (это раковины, ванна, стиральная машина), а ко второму 50-миллиметровому выводу – сантехнические приборы на кухне (мойку и посудомоечную машину).

Внутридомовая сеть представляет собой систему, функционирующую без напора. По ней стоки перемещаются под равномерным уклоном в направлении стояка. Как она выглядит, видно на фото. При этом должно быть обеспечено бесперебойное движение сточных вод.

Как соединить пластиковые трубы

Существует два способа, как соединить канализационные пластиковые трубы:

• разъемный (фланцевый и муфтовый);
• неразъемный (соединение свариванием, «в раструб», клеевой вариант, с применением фитингов).

Фланцевое соединение. В этом случае монтаж канализационных труб выполняется с использованием чугунного крепежа и резиновой прокладки. Нужно в месте соединения обрезать ровно края труб и надеть свободный фланец, вставить резиновую прокладку и на нее еще раз наложить фланец. Потом все закрепляют болтами. Читайте также: «Соединение труб канализации — как соединить своими руками».

Муфтовое соединение. Концы труб обрезают под прямым углом, надевают муфту так, чтобы ее центр совпадал с местом стыка. Потом на изделиях делают отметки согласно положению муфты. Изнутри концы элементов смазывают смазкой. Дальше в муфту вставляют один конец трубы и надвигают на другой, придерживаясь отметок. При создании безнапорной канализации применяют фитинги из гофрированных труб.

Оба эти способа имеют невысокую стоимость и не требуют использования специального инструмента и дорогостоящего оборудования

Неразъемное соединение. Для сварки встык требуется специальная аппаратура. Также задействуют электросварные муфты: для этого нагревают края трубы и муфты, задав соответствующие параметры на аппаратуре. Клеевой вариант подразумевает использование специального клея. Прежде, чем склеить канализационную пластиковую трубу внимательно изучают инструкцию к клеевому составу.

Вышеописанные способы соединения пластиковых изделий в единую конструкцию обеспечивают надежное, герметичное и долговечное соединение на десятки лет. У них один недостаток (кроме клеевого варианта) – это необходимость применять оборудование, которое стоит дорого.

Соединение канализационных труб «в раструб»

При этом не следует забывать, что раструб располагают в противоположную сторону по отношению к направлению потока стоков. До того, как соединить канализационные пластиковые трубы, можно их концы смазать жидким мылом. Для обработки торца изделий задействуют ножовку с мелким зубьями.

Соединение труб для канализации на клей

Прочность такого способа соединения основана на взаимном проникновении полимеров на молекулярном уровне.

В первую очередь следует приобрести специальный клей, которым промазывают кромки труб.

• склеиваемые поверхности очищают от загрязнений, ошкуривают и обезжиривают;
• подготовленные края смазывают клеем;
• концы труб помещают друг в друга;
• с целью обеспечения герметичности промазывают место стыка.

Приступать к соединению элементов трубопровода надо сразу же после нанесения клеевого состава, поскольку он на воздухе быстро теряет свои свойства. Выполнить склеивание нужно в течение 90 секунд.

Как склеить трубы сваркой

При применении сварных способов монтажа труб из пластика соединяемые края изделий подвергаются процессу небольшой плавки при помощи специального оборудования. Нагретые торцы прижимают друг к другу, выдерживают определенное время, пока место стыка не остынет.

Нельзя не сказать, что такой способ имеет существенный недостаток: не все виды сварочных работ можно осуществлять в домашних условиях. Так прежде, чем приступить к выполнению электрической сварки проходят специальную подготовку.

Соединение труб фитингами

Соединяют пластиковые изделия при помощи фитингов благодаря наличию у них внутреннего уплотнительного кольца. Монтаж трубопровода данным способом можно выполнить своими руками (прочитайте также: «Фитинги для канализационных труб — виды и назначение»). Любой новичок способен подключить такой бытовой прибор как стиральная машина к раковине при помощи тройникового фитинга. Соединение труб без пайки с использованием компрессионных фитингов задействуют для фиксации частей трубопровода, имеющего небольшой диаметр.

Одним из важных элементов канализационной системы являются прочистные люки, которые располагают в тех местах, где чаще всего возможно образование засора. К ним нужно обеспечить удобный доступ с целью прочистки и осмотра. Прочистные люки бывают разной конфигурации.

Исходя из вышеизложенной информации, можно сделать вывод, что пластиковые трубы во многом превосходят металлические изделия.

Все способы соединение пластиковых труб своими руками

Все чаще при создании отопительных и водопроводных конструкций используются пластиковые трубы. Выбор мастеров данного вида изделий обусловлено легкостью не только самих изделий, но и непосредственного соединения пластиковых труб.

Однако, при выборе определенного вида пластиковых арматур стоит заранее ознакомиться с правилами монтажа каждого отдельного вида пластикового изделия.

Разновидности пластиковых труб

Прежде чем разобраться с тем, как соединять пластиковые водопроводные трубы, стоит узнать какие виды находятся в магазинах и чем они отличаются друг от друга.

Пластиковые трубы бывают следующих видов:

1. ПВХ – изделия из поливинилхлорида отличаются особенной гладкостью внутренней поверхности и аккуратностью внешней стенки, благодаря которым изделия широко используются для сантехнических конструкций и водопроводов. Основное преимущество данного вида изделий является легкость монтажа, при котором не требуется специального оборудования, так как соединение происходит «холодным» способом.
2. РР – полипропиленовые конструкции бывают однослойные и многослойные. Диаметр таких изделий начинается от 16 мм и доходит до 1,25 метра. Соединить полипропиленовые трубы можно специальным аппаратом. Одним из преимуществ данного вида является возможность их перехода с помощью специальных фитингов на арматуры из металла, что является достаточно актуальным в жилых домах при проектировании отопительных и водопроводных конструкций.
3. РЕ – полиэтиленовые конструкции являются универсальным средством для ремонтов в любое время года, так как могут монтироваться даже при температуре в -20 градусов. Бывают двух видов: ПНД (низкого давления) и ПВД (высокого давления). Диаметр этих пластиковых труб бывает от 20 до 63 мм с максимальными показателями давления от 5 до 10 атмосфер. Для сварки внутри каждой конструкции находится резиновая муфта, которая позволяет легко провести электросварку.
4. РЕХ – изделия из сшитого пропилена проходят при производстве дополнительную обработку высокого давления, которая делает конструкции из такого материала более выносливыми, даже при постоянных перепадах температуры. Используются такие изделия, как для бытовых целей, так и для построения систем подогрева пола. Соединение проводится с помощью фитингов и обработками специальными газами или путем облучения потока электронов.
5. PEX-AL-PEX – конструкции из металлопластика обладают дополнительной устойчивостью к внешним воздействиям, благодаря слою из алюминиевой фольги, который располагается между двумя слоями сшитого полипропилена. Несмотря на многослойность таких изделий металлопластиковая арматура сохраняет гибкость. Соединение производят с помощью фитингов под опрессовку или же закручивание.

Делая свой выбор в пользу одного из видов пластиковых труб, изначально рекомендуется изучить особенности установки каждого.

Способы соединения пластиковых труб

Соединение для пластиковых водопроводных труб, конструкций отопления и канализационной системы занимает важное место, так как при правильном проведении монтажа пластиковые трубы смогут прослужить свой максимальный срок службы, который зачастую варьируется от 10 до 20 лет.

Чтобы разобраться, как соединить водопроводные или иные конструкции из пластиковых труб, нужно ознакомиться не только с тонкостями производства выбранного материала, но и понять какие будут оказываться воздействия на трубопровод. Это необходимо для того, чтобы не была нарушена технология установки (некоторые виды изделий не могут устанавливаться при температуре окружающей среды ниже 0 градусов) и непосредственной эксплуатации (у каждого вида есть свои максимальные показатели температуры и давления, систематическое нарушение технических характеристик приведет к разрушению изделия).

Способы соединения для каждого вида могут быть совершенно разными, начиная от правильного использования специальных соединителей (фитингов и муфт) и заканчивая обработкой подключенными пероксидами или азотосоединениями.

Как соединить пластиковые трубы

В первую очередь при установке или замене пластиковых труб необходимо разобраться, какая будет сфера использования, так как соединять пластиковые трубы для водопровода необходимо при выполнении отличных условий от сборки конструкций для отопления или канализации.

Попробуем разобраться в особенностях для каждого участка будущего использования:

• водопроводы – здесь в первую очередь нужно определиться будет конструкция внутренней или наружной. Также важно сразу понять температурные показатели проходящих жидкостей (у пластиковых труб максимальный показатель температуры воды не превышает 100 градусов, а давление зачастую не превышает 5 атмосфер). Для построения водопроводных сетей рекомендуются металлопластиковые изделия;
• отопительные конструкции – при создании данных систем стоит также учесть место расположения изделий и максимальную температуру жидкостей. До появления металлопластиковых изделий, которые вышли на рынок сравнительно недавно — около 10 лет назад, зачастую для создания отопительных систем использовались полиэтиленовые, поливинилхлоридные и полимерные арматуры. Однако хозяева стали отмечать, что под воздействием температур конструкции начинали деформироваться, чем портили эстетику (при внешнем расположении) или непосредственно стену (если располагались в стене);
• канализационные системы – в основном используются конструкции из полиэтилена, ПВХ и полипропилена. Здесь при выборе стоит отдать предпочтение изделиям с большим сроком эксплуатации, не забывая о соблюдении технологий соединения, чтобы сделать этот срок действительно долгим.

Соединение труб пвх

Соединение труб из поливинилхлорида проводится как мастером, так и своими руками, так как соединять трубы пвх не составит никакой сложности даже при отсутствии опыта.

Существует несколько видов соединения пвх труб:

• в раструб – для проведения данного вида соединения будет необходимо изначально очистить оба конца пластиковых труб от загрязнений и пыли, а на гладком конце изделия, который будет вставляться в раструб, необходимо даже снять фаску. Далее проверяется, чтобы резинка в соединителях для труб пвх располагалась равномерно по поверхности кольца. Рекомендуется обработать поверхности будущего соединения специальной смазкой (использование нефтехимических масел запрещено), после чего происходит непосредственно соединение деталей, при этом арматуры располагаются на одинаковом уровне. Если соединение проведено правильно, то при проверке до резиновой прокладки по окружности арматуры будет одинаковое расстояние (это провеяется с помощью тонкой палочки, которая помещается между поверхностями гладкой пластиковой трубы и раструба). Преимущество данного способа – он проводится без сварки и без паяльника;
• фланцевый способ – такой способ проводится с использованием специальных чугунных фланцев, которые одеваются на отрезанную арматуру с применением резиновой прокладки. После того как фланец будет полностью помещен на конец изделия и между ними будет находится резиновая прослойка из муфты, мастера производят закрепление чугунного соединения при помощи специальных болтов. При этом материале соединения отмечается больший эксплуатационный срок, поэтому зачастую этот способ используется для конструкций водоснабжения.

Как соединить полипропиленовые трубы

Для соединения полипропиленовых изделий потребуется специальный паяльник или сварочный аппарат.

Этапы соединения деталей из полипропилена:

1. Разметка и нарезка изделия на необходимые составляющие.
2. Зачистка поверхностей от зазубрин и неровностей, обработка обезжиривателем.
3. Отмечается глубина вхождения пластиковой трубы в фитинг, переходники для этого обычно замеряют и оставляют 1 мм до крайней стенки.
4. Происходит нагревание на гильзе паяльника конца арматуры и фитинга, при этом нагрев обеих деталей производится одновременно, так как при несоблюдении технологии будет сделан не подходящий шов, а детали сразу забракованы.
5. После того как прошло необходимое время, обе детали снимаются и вставляются друг в друга, при этом не стоит проводить прокручивание элементов.

Соединение полипропиленовых труб.

Важно! При проведении пайки у мастера есть несколько секунд до полного застывания материалов, которые могут позволить скорректировать расположение деталей, в ином случае полученную конструкцию придется забраковать.

Особенности монтажа металлопластиковых труб

При монтаже водопровода все чаще отдается предпочтение металлопластиковым трубопроводам, это связано, в том числе, и с легкостью установки таких конструкций.

Соединение металлопластиковых изделий проводят с использованием двух видов фитингов:

1. Компрессионные фитинги – они состоят из непосредственного корпуса соединителя с резьбой, обжимного кольца, накидной гайки и уплотнительного кольца. Вся эта конструкция позволяет соединить металлопластиковые изделия в надежную систему водоснабжения. Преимуществ у такого способа монтажа достаточно, начиная от отсутствия специализированного оборудования (потребуется только гаечный ключ подходящего размера), заканчивая возможностью замены деталей. Сам монтаж проходит следующим образом – вначале снимается закручивающийся элемент и обжимное кольцо, которые одеваются непосредственно на арматуру. Далее труба вставляется в фитинг с резьбой до упора, натягивается кольцо также до конечной отметки, а финишным этапом будет закручивание гайки.
2. Пресс-фитинги – еще более простой способ соединения пластиковых труб, однако здесь потребуется специальное устройство для соединения деталей – зажимные клещи. Обжимную гильзу помещают на изделие, которую вставляют до упора в корпус фитинга, далее с помощью инструмента проводят обжим гильзы. Такая конструкция позволяет даже прокручивать арматуру в фитинге, не нарушая герметичность.

Как происходит установка полиэтиленовых труб

Монтаж полиэтиленовых изделий бывают двух видов:

1. Разборные – соединения, которые в дальнейшем корректируются и ремонтируются, создаются с помощью соответствующего фитинга (стальные фланцы или компрессионные фитинги). При данном способе соединения потребуется только гаечный ключ и прибор для снятия фаски. Пластиковые трубы обрабатываются, обезжиреваются и предварительно смазываются для улучшения вхождения в соединительные элементы. После этого происходит закручивание гаечным ключом фитинга.
2. Неразборные – не предполагают дальнейшей разборки, производится с использованием сварки. Для соединения водопроводных сетей чаще используется этот способ, по причине их лучшей герметичности и устойчивости к перепадам давления. Здесь мастеру потребуется сварочный аппарат. При проведении монтажа стоит помнить, что температура плавления ПНД изделий составляет 270 градусов.

Важно! Рекомендуется проводить сварку полиэтиленовых арматур при температуре окружающей среды не ниже +5°С, а остывание происходит естественным путем, без использования дополнительных средств.

Правила эксплуатации пластиковых конструкций

В зависимости от того как соединяются выбранные пластиковые трубы, возможно увеличение их сроков эксплуатации трубопроводов.

Соединение пластиковых труб для водопроводов рекомендуется делать с использованием сварочных агрегатов, так как этот способ соединения дает лучший результат целостности конструкции и не требует постоянного подтягивания фитингов.

Немаловажным будет правильно подобранное расположение, так как во многих случаях причиной нарушения правил эксплуатации служат физическое воздействие и невозможность контроля над состоянием соединений, если таковое требуется.
Также важным пунктом эксплуатации является использование конструкции в температурных условиях, которые соответствуют техническим характеристикам изделия. Если планируется построение конструкции в помещениях, где температура будет опускаться ниже нуля градусов, рекомендуется использование специальных изолирующих материалов, которые смогут позволить не замерзать пластиковым трубам при перепадах температур.

Правильная эксплуатация позволит на протяжении десятков лет не волноваться о целостности трубопровода.

Способы, которым соединяют пластиковые трубы без пайки

В квартирах и в частных домах нередко можно увидеть пластиковые трубы. Востребованность подобных изделий в последнее десятилетие обосновывается их низкой ценой, долгим эксплуатационным периодом и принципиальной невозможностью заржаветь.

Соединять пластиковые трубы между собой можно не только паяльником, но и альтернативными методами — с помощью фланцев, фитингов, муфт или путём склейки.

Особенности соединений без пайки

Соединение пластиковых труб без пайки не потребует больших финансовых расходов. И доставать где-то дорогостоящее паяльное оборудование (очевидно, что оно есть далеко не у каждого) тоже не придётся.

Стоит признать, что сам процесс пайки кажется некоторым очень сложным. Человек должен уметь правильно обращаться с паяльным аппаратом, устанавливать нужное давление и температуру, подбирать припой. В общем, чтобы качественно спаять трубы, нужно знать действительно много нюансов.

Есть ещё и такой вариант, как пайка полипропиленовых труб без паяльника. Для этого просто берётся паяльная паста (это продающаяся уже в готовом виде смесь флюса, порошка припоя и смазки), наносится на место соединения и разогревается. Причём вместо паяльника предлагается использовать газовую горелку или зажигалку. Но и этот способ у некоторых может вызвать отторжение, так как здесь приходится иметь дело с открытым огнём.

Представим форс-мажорную ситуацию: случился прорыв пластикового водопровода. На то, чтобы вернуть ему герметичность методом пайки, может уйти много времени. А восстановление герметичности труб, соединённых без пайки, может быть осуществлено гораздо быстрее — это действительно важное преимущество.

Соединение фитингами

Для соединения пластиковых труб без пайки очень часто используются пресс-фитинги (они же компрессионные фитинги) либо новые бельгийские пуш-фитинги, которые фактически фиксируются сами.

Стандартные пресс-фитинги обычно делаются из стального сплава или чугуна. И лучше всего их использовать для полипропиленовых или других пластиковых труб малого диаметра. Достоинством данных сантехнических изделий является то, что с их помощью можно выстраивать переходы между элементами трубопровода и соединять их под разным углом.

Чаще всего фитинги ставят на поворотах и ответвлениях пластикового трубопровода. Обыкновенный пресс-фитинг состоит из основного корпуса, крышки, втулки и двух колец: зажимного (оно расположено в специальном гнезде) и фальцевого (с его помощью осуществляется фиксация пластиковой трубы).

Если речь идёт о фитингах диаметром меньше пятидесяти миллиметров, то их допускается монтировать вручную, без дополнительных приспособлений и оборудования. И ещё одно важное правило. Пластиковую трубу следует предварительно, перед установкой фитинга, подготовить — обрезать, удалить заусенцы, очистить от пыли и обезжирить. Такая подготовкадолжна проводиться в любом случае, вне зависимости от выбранного способа соединения.

После того как пластиковое изделие будет приведено в приемлемое состояние, на него нужно установить гайку, предварительно снятую с фитинга. Далее на эту гайку надевается зажимное кольцо. Теперь можно вставить трубу в фитинг до упора и зафиксировать. Те же самые действия нужно проделать и со второй соединяемой трубой.

С использованием фланцев

Можно соединить пластиковые трубы фланцами без пайки. Такое сочленение считается очень надёжным — металлические фланцы могут стойко переносить огромную плюсовую температуру и высокое давление.

Сегодня даже в крупных по диаметру трубопроводах ставятся фланцы. Они обеспечивают действительно прочное соединение.

Фланцы для сборки бытовых пластиковых трубопроводов всегда имеют резьбу только на одной стороне. Как правило, они рассчитаны на давление 1,6 МПа. При этом в магазинах можно найти варианты фланцев с разным сечением — от 20 до 1200 мм.

Алгоритм соединения при помощи фланцев достаточно прост. В первую очередь нужно аккуратно натянуть фланец на трубу и надеть уплотнительную прокладку из резины. Прокладка должна заходить за край пластиковой трубы не больше чем на один сантиметр. Затем на эту прокладку аккуратно надвигается фланец.

На следующем этапе осуществляется стыковка с точно таким же фланцем другой пластиковой трубы. И затягивать болты здесь следует очень аккуратно. Если прикладывать слишком большие усилия, пластиковая поверхность может треснуть.

С использованием муфт

Обыкновенная муфта для пластиковых трубопроводов — это достаточно простая по своему устройству деталь. Она состоит из:

• чугунного корпуса;
• двух гаек;
• прокладок из резины;
• четырёх металлических шайб.

Муфту можно найти в ближайшем магазине сантехники, либо, если есть определённые навыки и знания, сделать своими руками. При этом характеристики муфты должны строго соответствовать размерам соединяемых изделий. Обыкновенные муфты подойдут как для напорных пластиковых трубопроводов, так и для трубопроводов без напора. С их помощью обеспечивают надежное соединение полипропилена без применения паяльника.

В муфту для формирования соединения необходимо вставить концы труб так, чтобы они соприкасались в середине. Концы должны проходить через шайбы, прокладки и гайки. Потом надо плотно затянуть гайки, так, чтобы давление на прокладки оказалось достаточно сильным.

Стыковка пластиковых труб муфтой стопроцентно даёт герметичный шов даже без применения пайки. Но в определённых случаях, например, если труба имеет малую длину или примыкает непосредственно к полу (или иной горизонтальной поверхности), установить обыкновенную муфту не представляется возможным.

Для таких сложных случаев придумана зажимно-соединительная муфта. Как её использовать? Сначала нужно очистить край пластиковой трубы. Потом надо развинтить муфту и надеть на пластиковое изделие в правильной последовательности все детали крепления. Причём уплотнительное кольцо должно в итоге располагаться на расстоянии как минимум один сантиметр от края изделия.

Затем в торец пластиковой трубы нужно вставить сам корпус зажимно-соединительной муфты. А потом к этому корпусу нужно придвинуть все имеющиеся кольца и закрутить болт. А к резьбе, расположенной с другой стороны муфты, необходимо будет прикрепить фитинг «американку» с подсоединённой к нему пластиковой трубой.

Для контроля прочности соединения необходимо осторожно потянуть муфту на себя, придерживая свободной рукой трубу, к которой он прикреплён. Муфта должна оставаться неподвижной. Если же она движется, это означает, что была выбрана деталь не того размера. Именно поэтому она так плохо держится на трубопроводе. Впрочем, исправить это легко — следует лишь потуже затянуть резьбу.

Метод склейки

Трубы из пластика можно и клеить, хотя многие сантехники считают такой способ крайне ненадёжным. И поэтому на практике клей для соединения труб применяется только в комбинации с фитингами.

Перед нанесением клея трубу обрезают и избавляются от заусенцев на ней. Также с неё нужно убрать пыль и провести тщательное обезжиривание тех участков, на которые предполагается наносить клей (то есть придётся купить специальное средство для обезжиривания). Затем нужно завести трубу в фитинг, чтобы проверить, насколько хорошо они совмещаются друг с другом.

Теперь можно тонким слоем наносить клей на место будущего контакта. Сразу же после этого трубу до упора вставляют в фитинг и держат в таком положении около двух минут, чтобы клей схватился. А остатки клея, появившиеся на наружной поверхности, удаляются тряпочкой.

Клей высохнет примерно в течение 15-20 минут. Однако пускать через трубопровод воду (или что-либо другое) нужно только не ранее, чем через 24 часа.

Некоторые виды пластика (допустим, тот же полипропилен) клеятся с большим трудом. Чтобы полипропиленовые детали хорошо соединялись между собой, придётся приобретать качественный клей, специально предназначенный для этого материала.

Можно сделать вывод, что способов соединения труб из пластика без применения пайки предостаточно. Самым надежным из них считается муфтовый метод, а склейка помогает только в экстренной ситуации, и применять ее нужно с осторожностью.
