Как развальцевать медную трубку своими руками?

Как выполнить развальцовку или разбортовку медных трубок своими руками

При монтаже или ремонте трубопроводов, нагревательных или охлаждающих приборов может потребоваться выполнение соединений медных трубок между собой или с другими элементами конструкции. Для создания прочного соединения приходится прибегать к развальцовке – расширению края трубы и придания ему формы раструба, позволяющего соединить элементы конструкции без потерь пропускной способности.

Суть процесса

Трубы в теплогенерирующих и теплообменных агрегатах обычно имеют малый диаметр. Поэтому при сваривании таких трубок встык образовавшийся внутри грат существенно уменьшает пропускную способность узла, нарушая работоспособность трубопровода.

Использование фасонных элементов, вставляемых в соединяемые трубы, приводит к тому же результату – внутреннее сечение уменьшается.

Если же перед соединением конец трубы расширить, а затем надеть ее на другую трубу, фитинг или патрубок подключаемого прибора, потери пропускной способности удается избежать.

Обратите внимание! Развальцовка, разбортовка или вальцевание – это расширение одного или обоих торцов трубы и изменение формы края. Такое формование позволяет изготовить на конце прямой медной трубки раструб нужной формы, необходимый для ее соединения с другими элементами конструкции.

Суть процесса в том, что тонкий слой металла под воздействием механической нагрузки размягчается и постепенно принимает нужную форму. При этом увеличивается площадь поверхности и уменьшается толщина стенок кромки трубы.

Вальцевать можно трубу из любого материала, однако в большинстве случаев это технически сложно и не оправдывает трудозатрат, так как всегда можно купить или готовые раструбные изделия или необходимые соединительные элементы.

В домашних условиях развальцовывают в основном именно медные трубки, которые относительно легко поддаются деформации из-за мягкости и эластичности меди.

Технология и этапы развальцовки

Медные трубки соединяют между собой или с другими элементами трубной конструкции при помощи сварки или муфты.

В зависимости от способа соединения (фитингового или сварного) различается технология предварительной подготовки края трубы.

• Для выполнения сварного узла выполняют раздачу торца трубы – расширяют отверстие до тех пор, пока его внутренний диаметр не станет больше внешнего диаметра присоединяемой детали на 0,1-0,2 мм. Зазор между соединяемыми элементами в процессе спаивания будет заполнен припоем, который обеспечит прочность и герметичность узла.
• Для фитингового соединения деталей отверстие медной трубки не просто расширяют до нужного размера, а подготавливают на конце фаску нужной формы, обычно под углом 45⁰. Таким образом увеличивают площадь контакта, благодаря чему обеспечивается надежность узла. Помогает в этом и природная пластичность меди – при обжатии места соединения фитингом размягченный металл плотно обхватывает присоединенную к трубе деталь и заполняет все зазоры.

Независимо от задачи развальцовки, этапы процесса одинаковы:

• Отрезают трубу строго перпендикулярно, зачищают края и внешнюю поверхность вблизи среза, а если труба была деформирована при отрезании, например, сплющилась, восстанавливают круглую форму ее сечения. Даже частичное невыполнение этого этапа может привести к тому, что в итоге соединение не будет надежным и легко разгерметизируется.
• Фиксируют трубу в матрице развальцовочного инструмента или тисках так, чтобы оставить свободными примерно 5-6 мм трубки. Если узел будет выполняться фитинговым способом, сначала на трубу надевают обжимную гайку и только после этого фиксируют трубу в держателе. Надеть обжимную гайку на развальцованную трубу проблематично.
• В торец трубы вставляют штамп нужного размера и постепенно вкручивают его внутрь. При этом металл размягчается, растягивается, и кромка трубы принимает коническую форму.
• Убирают расширитель из трубы, освобождают ее из держателя и внимательно осматривают полученный раструб. Если по краю обнаружены заусенцы, их зачищают.

Это важно! Если раструб имеет трещины, его кромки не параллельны друг другу или перекошены относительно оси трубы, необходимо отрезать весь развальцованный край и повторить процесс разбортовки сначала.

Инструменты

Увеличить диаметр мягкой и эластичной медной трубы можно и вручную, просто натягивая ее на коническую болванку подходящего размера.

Однако таким кустарным способом получить раструб с правильной геометрией очень сложно. Стенки могут иметь неоднородную толщину, из-за чего более тонкие растянутся слишком сильно, а толстые не растянутся совсем. Усилие, прилагаемое человеком, также неравномерно, поэтому возможно искривление трубы во время работы и перекос болванки, вследствие чего раструб получится асимметричным и перекошенным.

Чтобы сделать разбортовку аккуратно и сформировать из кромки трубы раструб нужной формы, способный обеспечить в дальнейшем надежное соединение элементов конструкции, используют различные инструменты.

Экспандер

Это ручной механизм, в котором развальцовка производится простым применением силы, так же как и при использовании конической болванки. Экспандер состоит из двух ручек и расширителя – раздвижного конического элемента, который вставляется в трубу. При воздействии на рычаги части расширителя расходятся в разные стороны, растягивая трубу.

Экспандер недорог и позволяет выполнить работу быстро и без особых трудозатрат. Однако получить качественный результат при помощи этого инструмента трудно. Стенки растягиваются неравномерно, более тонкие участки могут разорваться.

Конусный развальцовщик

Это небольшой набор из двух инструментов: матрицы и собственно развальцовщика.

Матрица – это тиски с несколькими цилиндрическими отверстиями, расширенными сверху до 45⁰. Размеры отверстий соответствуют стандартным диаметрам труб.

Развальцовщик состоит из:

• корпуса с направляющими,
• конусного расширителя,
• управляющего механизма,
• силового винта.

При вращении силового винта, приводящего в действие управляющий механизм, расширитель постепенно ввинчивается в кромку трубы, расширяя ее. Направляющие обеспечивают неизменность взаимного расположения трубы и расширителя, благодаря чему не возникает перекосов и получается ровный и аккуратный раструб.

Механический развальцовщик

Этот инструмент схож с предыдущим, но его рабочим органом является не конус, а набор вальцов. Вальцы не растягивают, а раскатывают стенки трубы, расширяя ее равномерно и постепенно, благодаря чему металл имеет одинаковую толщину на всей развальцованной поверхности, а раструб получается аккуратным и симметричным.

Развальцовщик с электроприводом

Такой вальцовочный аппарат в дополнение к механическому развальцовщику имеет электропривод, благодаря чему работы по расширению труб выполняются быстрее и с меньшими трудозатратами.

Рекомендации по выполнению развальцовки

Самостоятельная разбортовка медных трубок – легкая задача только при наличии практического опыта. При этом от качества развальцовки зависит герметичность и надежность выполняемых соединений.

Поэтому перед монтажом медного трубопровода, установкой или ремонтом теплогенерирующих приборов лучше попрактиковаться на трубах разного диаметра.

Обратите внимание! Выбирая инструмент для развальцовки, следует оценить его необходимость и рациональность покупки.

Для специалиста, профессионально занимающегося ремонтом трубопроводов или оборудования, потребуется набор профессиональных инструментов, в который кроме развальцовщика входит риммер для зачистки края трубы, трубогиб и труборез. Для редких ремонтных работ хватит недорогого развальцовщика с минимальным набором насадок.

Рекомендации, которые помогут выполнить развальцовку правильно:

• Перед началом работ тщательно проверяют трубу: на ней не должно быть заусенцев и мусора, край и стенки должны быть ровными и не иметь искривлений, к развальцовке допускаются только трубы с круглым сечением.
• Во время развальцовки важно следить за тем, чтобы не происходило перекоса расширяющего наконечника относительно трубы. В противном случае раструб будет асимметричным и не сможет обеспечить надежное соединение.
• При расширении трубы вручную, конусную болванку следует вкручивать, а не вдавливать в отверстие. Это поможет распределить усилие и не повредить трубу.
• Разбортовку трубы экспандером лучше выполнять в два-3 этапа. Сначала немного расширить кромку, а затем повернуть расширитель и растягивать трубу до нужного диаметра.
• Устанавливая трубу в матрицу вальцовочного станка, следует выбирать то отверстие, которое точно соответствует диаметру трубы.
• Внешнюю поверхность трубки перед развальцовкой обрабатывают абразивной губкой, чтобы очистить от пыли и мусора и обеспечить надежную фиксацию в держателе. Если этого не сделать, трубка будет проскальзывать в матрице, мешая процессу развальцовки.

Развальцовываем медную трубку своими руками

Скрепленные с разными деталями или между собой трубы не должны протекать. С этой целью соприкасающиеся края деформируют. Технология называется вальцеванием – увеличение края трубы под углом. Это деформирование участка детали. Расскажем, как самостоятельно развальцевать медную трубку.

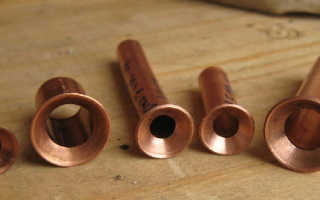

Трубки с раструбом

Особенности вальцевания в зависимости от технологических процессов скрепления труб

Какой вариант развальцовки выбрать зависит от способа скрепления медных трубок друг с другом или с деталями конструкции:

1. Если планируется сварка, отверстие увеличивают до необходимого размера. Внутренний диаметр трубы должен превысить внешний диаметр соединяемого элемента на 0,1 – 0,2 мм. Зазор между ними заполняют оловом или другим припоем. Это обеспечит надежную изоляцию.
2. Если элементы сцепляются муфтой, отверстие не только увеличивают, но и делают раструб под наклоном 45º. Увеличившаяся площадь контакта повысит надежность соединения.

Этапы вальцевания одинаковые, независимо от технологии скрепления элементов.

Алгоритм действий

Как сделать вальцовку медных трубок своими руками? Осуществлять действия необходимо в следующей последовательности:

Прибор, разрезающий трубки

Трубу надо перпендикулярно отрезать, кромка должна быть ровной.

1. Наружную зону среза и его края важно тщательно зачистить. Если при резке произошла деформация, необходимо восстановить форму трубы.
2. Следующий шаг – крепление элемента в матрице специального инструмента для увеличения диаметра или тисках. 5 мм конца детали необходимо оставить свободными. Если предполагается фитинговое крепление, перед фиксацией на элемент устанавливают обжимную гайку.
3. В отверстии необходимо разместить подходящего размера расширительный конус и вкрутить его. После такого действия медный материал растянется, а торец детали постепенно станет принимать форму конуса.
4. Следующий шаг – удаление расширителя и снятие обрабатываемого элемента с держателя.

Далее следует провести осмотр полученного раструба. Если остались неровности, царапины, микросколы, их необходимо зачистить. После развальцовки трубки надо подождать, пока она не остынет до комнатной температуры и только тогда начинать скрепление.

Важно! Иногда после развальцовки на обработанной зоне трубки появляются трещины, кромки скошены по отношению к оси. Тогда обработанный край придется обрезать и начать все сначала.

Устройства и приборы

Чтобы сделать развальцовку в домашних условиях надо подготовить инструменты. увеличить край медной трубки доступно человеку без опыта вручную, натянув его на коническую болванку. Минус такого способа обработки: получить раструб с заданными размерами будет сложно, потому что мастер прикладывает неравномерное усилие. Такая развальцовка искривляет деталь. Изъяна можно избежать, используя специальные инструменты.

Строительный рынок предлагает расширяющие диаметр изделий из меди приспособления с ручным или электрическим приводом. Электроинструменты используют для развальцовывания трубопровода и для других целей. Например, изгиба под нужным углом. Все приборы действуют по принципу пластической деформации, что обеспечивает сохранение внутренним поверхностям трубы гладкости в процессе расширения диаметра изделия.

Комплект инструментов для развальцовки

Шаблон

Это простейший аппарат – болванка в форме конуса. Изготавливается из любого металлического сплава, который тверже меди. Главное преимущество шаблона – небольшая цена. Кроме того, он легок в применении. Но такой способ увеличения диаметра изделия нередко сопровождается разрывами стенок.

Эспандер

Это ручной прибор, в котором увеличение диаметра медных труб происходит в результате применения силы. Устройство состоит из 2 рычагов и раздвижного конуса, на который насаживается обрабатываемый элемент. При надавливании на ручки эспандера, элементы расширителя расходятся в разные стороны, медное изделие растягивается. Это недорогое устройство не гарантирует качественного результата. При его использовании невозможно контролировать толщину трубы, на более тонких зонах могут возникнуть порывы.

Развальцовку изделия эспандером целесообразно выполнять в два приема. Вначале слегка расширить край, затем повернуть инструмент и растягивать трубу до требуемого диаметра.

Эспандер

Конусный развальцовщик

Представляет собой простейший набор: матрица и развальцовщик. Первый из 2-х элементов представляет собой пластину с округлыми прорезями размерами стандартных сечений труб. Развальцовщик состоит из нижеперечисленных элементов:

• корпуса;
• расширителя;
• ходового винта.

Когда ходовой винт начинает вращаться, расширитель ввинчивается в отверстие изделия и создает раструб.

Механический и электрический инструмент

Механическое устройство аналогично конусному, только его рабочим элементом является набор вальцов. Они действуют не растягивая, а равномерно раскатывая стенки труб. Указанная технология обеспечивает одинаковую толщину материала на всем обработанном участке. Благодаря этому внутренние поверхности трубы в процессе раскатывания остаются гладкими, а раструб получается аккуратный и симметричный.

Электрический аппарат отличается от механического наличием электропривода. Он значительно сокращает время выполнения процесса и не требует прикладывать усилие.

Развальцовщик, работающий от электросети

Важно! Мастеру, стоящему перед выбором инструмента для вальцевания, необходимо определить его необходимость. Для ремонта достаточно простого прибора с простейшим комплектом насадок. Специалисту, прокладывающему и ремонтирующему трубопроводы, целесообразно купить профессиональный набор.

Полезные советы по выполнению процесса

От того, насколько качественно проведена работа, зависит герметичность, надежность крепления. Чтобы сделать развальцовку самостоятельно и получить хороший результат, нужен опыт. При отсутствии навыков, прежде чем осуществлять монтаж медного трубопровода, целесообразно предварительно поупражняться на трубах разного диаметра.

Чтобы развальцовка была качественной, выполнять ее следует в соответствии с рекомендациями:

• Перед началом технологического процесса необходимо визуальным способом выявить наличие заусенец, неровностей на изделии. Следует удалить грязь с внутренней и внешней поверхности трубки. Развальцовку делают только на изделиях с круглым сечением.
• Внешнюю поверхность медной детали перед началом технологического процесса следует тщательно обработать щеткой, удалить пыль, мусор.

Чистка абразивной губкой

• Важно жестко закрепить изделие в держателе. Если к этому отнестись халатно, трубка будет скользить в матрице, что не позволит сделать качественную обработку.
• Если края медного элемента расширяются вручную, конус недопустимо вдавливать. Болванку следует аккуратно вкручивать в отверстие. Тогда усилие будет равномерно распределено и удастся избежать разрывов стенки изделия.
• В процессе работы важно следить, чтобы раструб не перекосило относительно осевой. Если это случится, соединение не обеспечит полную изоляцию, высокую износостойкость.
• При установке элемента в матрицу вальцовочного прибора важно подбирать размер отверстия, соответствующий диаметру медной трубки.

При правильной развальцовке получится качественный раструб для прочного герметичного соединения.

Как развальцевать медную трубу

Медные трубки по ГОСТ 21646-2003 ввиду своей большой теплоёмкости и пластичности часто используются в системах охлаждения и кондиционерах. Для формирования сложных отводов и соединений дома изделия приходится пластически деформировать. Правильная развальцовка медных трубок – определяется выбором технологии и инструмента. Как это делать узнаем далее.

1. Что это такое и для чего необходима развальцовка
2. Когда может понадобиться развальцовка
3. Инструменты для развальцовки медных труб
4. Механический развальцовщик
5. Конусный развальцовщик
6. Развальцовщик с электроприводом
7. Эксцентрический развальцовщик
8. Рычажный развальцовщик
9. Советы по выбору инструмента
10. Как изготовить инструмент
11. Как развальцевать медную трубу своими руками
12. Заключение

Что это такое и для чего необходима развальцовка

Развальцовкой (бытует также домашний термин «раздача») называют технологическую операцию, в результате которой на одном из торцов трубы образуется коническое расширение. Поэтому развальцовка медных трубок часто проводится при помощи конического пуансона, который поступательно (или вращательно-поступательно) внедряется на требуемую глубину в закреплённую часть трубы.

Поскольку в схеме напряженно-деформированного состояния присутствуют опасные (с точки зрения возможного разрушения материала) растягивающие напряжения, то успех операции зависит от следующих параметров:

1. Твёрдости исходного материала.
2. Угла развальцовки.
3. Правильного значения развальцовочного коэффициента.
4. Толщины стенки трубы.

ГОСТ 21646-2003 предусматривает изготовление труб для теплообменников из меди марок М1р или М2р, которые могут иметь различную твёрдость (показатель обычно приводится к сопроводительным сертификатам на партию трубок). Механические показатели данных видов поставляемого металла представлены в таблице:

Анализируя данные таблицы, можно сделать вывод, что непосредственно развальцовывать удаётся только трубки из мягкой меди. В остальных ситуациях заготовку следует предварительно отжигать. Впрочем, как вариант, торец медной трубки перед началом раздачи можно подогреть до 220…2500С.

Когда может понадобиться развальцовка

Данный процесс облегчает монтаж медных трубок. Дело в том, что большинство фитингов в трубопроводных системах относится к так называемому компрессионному типу. Такой фитинг состоит из двух частей: накидной гайки и конической части с резьбовым окончанием. При сборке развальцованный торец медной трубы крепится к коническому фитингу с помощью накидной гайки. Это обеспечивает главное условие – герметичное и устойчивое к давлению уплотнение.

Симметричность развальцовки должна быть высокой, чтобы обе части конусного фитинга – накидная гайка и корпус, легко совмещались при монтаже. С целью уплотнения соединения шлангов операцию используют и при ремонте/восстановлении тормозных топливных труб в автомобилях.

Инструменты для развальцовки медных труб

Виды развальцовок для большинства медных труб выполняют специальными, ручными и приводными развальцовочными приспособлениями. Первые из-за своей компактности и малого веса используются чаще.

В основу действия инструмента положен принцип поперечной раздачи ограниченного участка трубы. При этом должны учитываться следующие условия:

• Коэффициент развальцовки k = d/D (d – внутренний диаметр недеформированной части медной трубки, D – максимальный диаметр нижнего конуса после окончания развальцовки) не должен быть 0,75…0,85;
• Угол развальцовки не должен превышать 300; на практике это условие часто не выполняется, вследствие чего на торце конуса возможны волнообразные складки и даже трещины (в ряде случаев микротрещины видны даже на внутренней поверхности трубки). Такие изделия дефектны, и к установке допущены быть не могут;
• Торец трубки, которая подлежит развальцовке, должен быть ровно отрезан от мотка и тщательно зашлифован. Для резки рекомендуется использовать не обычную ножовку по металлу, а приспособление для кругового реза, которое обеспечивает чистый срез. Приспособление включает режущее лезвие, направляющее колесо и ручку для затяжки. При вращении инструмента вокруг заготовки, лезвие постепенно внедряется в материал, оставляя чистую кромку;
• После развальцовки наблюдается утонение стенки трубки, которое можно определить по формуле s1 = sk0,5 (s – исходная толщина стенки трубки, s1 – толщина стенки после развальцовки, в нижней части конуса).

При подогреве медной трубки предельное значение коэффициента развальцовки может быть снижено на 15-20 %.

Кратко рассмотрим наиболее часто встречающиеся типы развальцовочной оснастки.

Механический развальцовщик

Ключевой деталью такого приспособления является валик (реже – шарик), который изготовлен из твёрдого сплава или быстрорежущей закалённой стали. Валик прижимается к подготовленной кромке заготовки и с нажимом прокатывается по ней.

Интенсивность развальцовки устанавливается визуально, с учётом приведенных выше ограничений. Передвижение валика по деформируемой поверхности производят вручную. При выборе типоразмера устройства следует соотнести геометрические характеристики валика – радиус закругления, диаметр – с необходимым размером деформируемого торца изделия.

Конусный развальцовщик

Представляет собой наиболее удачную конструкцию инструмента. Основным элементом является конический пуансон. Перемещаясь в винтовой направляющей, он производит равномерную раздачу боковых стенок трубки. По внешнему виду напоминает ручной винтовой пресс, который можно закреплять на рабочем столе или верстаке.

Перемещение пуансона контролируется визуально, по достижении требуемой степени деформации. Для снижения трения внутреннюю поверхность заготовки можно смазать. При работе с конусным развальцовщиком усилие операции будет непрерывно возрастать.

Развальцовщик с электроприводом

Производители такого инструмента обычно комплектуют их наборами различных насадок, отличающихся углом конуса, радиусами закругления рабочей части и её длиной. Цена инструмента возрастает, зато и его эксплуатационные возможности увеличиваются. Развальцовка медных трубок приводными развальцовщиками целесообразна при значительном объёме выполняемых операций. Привод осуществляется от аккумулятора.

Эксцентрический развальцовщик

Работает по принципу перекатывания давильного приспособления по поверхности заготовки. Усилие обработки при этом – минимальное, однако существенным недостатком считается неравномерность характеристик деформируемой части трубки. Кроме того, сам процесс развальцовки происходит более длительное время.

Рычажный развальцовщик

Наиболее простой тип оснастки, который доступен для изготовления своими руками. Другое название – эспандер. Представляет собой систему из 2…4 рычагов, которые равномерно располагаются вокруг деформируемой заготовки, преодолевая при работе сопротивление возвратных пружин.

Развальцовка происходит последовательным и одновременным перемещением рычагов в направлении деформирования. Трёхрычажную схему используют реже, потому что для неё требуется работать вдвоём. Другим недостатком приспособления является невозможность текущего контроля качества.

Советы по выбору инструмента

Выбор производят после анализа достоинств и недостатков каждого из вышеописанных исполнений оснастки. В расчёт стоит принимать также требуемую производительность, а также необходимость в дополнительных приспособлениях – паяльной лампе (для подогрева заготовки), роликовых ножах и т.п.

Как изготовить инструмент

Проще всего изготовить своими руками инструмент со сменными коническими шаблонами, каждый из которых будет рассчитан на определённые параметры процесса. Чертежи всегда можно найти в интернете.

Пример чертежей самодельного инструмента

Самодельная оснастка будет состоять из:

• Винтового рычага с рукояткой;
• Стального корпуса с внутренней резьбой;
• Сменных пуансонов;
• Зажимных полуматриц с последовательно расположенными отверстиями разного диаметра.
• Стягивающего зажима.

Винтовой рычаг можно изготовить из приспособления, используемого при обжиме электрических кабелей большой мощности. Важно, чтобы ход приспособления соответствовал параметрам развальцовки.

В качестве корпуса можно использовать станину лабораторного микроскопа или ручного твердомера типа ТШ. Диаметры резьбы в винте и гайке должны совпадать, а резьба – быть трапецеидальной или упорной.

В торце винтового зажима выполняют отверстие под коническую насадку, которую следует изготавливать из инструментальной стали, после чего закалить и прошлифовать. Для изготовления полуматриц используют два прямоугольных прутка, которые прочно скрепляют вместе, и по линии касания изготавливают несколько сменных отверстий под медные трубки разных диаметров. Готовое приспособление монтируют на верстаке

Как развальцевать медную трубу своими руками

Как можно развальцевать медную трубку в домашних условиях? Рассмотрим процесс на примере конусного развальцовщика. Перед началом работ на трубку устанавливают накидную гайку – это необходимо для того, чтобы убедиться, что она размещена ​​в правильном положении. Далее выбирают отверстие подходящего размера в полуматрице и вставляют в него трубку, надёжно фиксируя полуматрицы при помощи зажимного устройства. Свободный конец трубы не должен быть длиннее двух её внешних диаметров, иначе заготовка в процессе деформирования получит продольный изгиб.

Проверив соосность трубы и конического шаблона, установленного в пуансоне, ввинчивают его вниз, до касания со стенками. Убедившись в том, что медная трубка не перекошена, продолжают вальцовку до достижения необходимой степени деформации.

Если на готовом изделии имеются складки, необходимо прокалибровать боковую стенку образовавшегося конуса, проворачивая пуансон с усилием (его можно снизить, смазав зону калибровки). По достижении нужного результата пуансон поднимают, а развальцованную деталь извлекают из полуматриц.

Заключение

Раздача медных трубок окажется успешной, если строго придерживаться оптимальной технологии резки и последующей пластической обработки заготовки. Также следует проверить механические свойства материала и точность наладки приспособления (при необходимости – отжечь или подогреть заготовку).

В качестве альтернативы можно посмотреть видео, в котором применены подручные инструменты:

Какие инструменты нужны для развальцовки медных трубок: обзор самых необходимых + пошаговая инструкция

При монтаже медных систем трубопроводов нередко возникает необходимость расширить обрезанный конец трубы – для монтажа систем климат-контроля или пайки трубопроводов отопления и водоснабжения.

Приветствую нашего уважаемого читателя и предлагаю статью о том, что представляет собой развальцовка медных трубок, в каких ситуациях она применяется и как ее выполнить своими руками.

Что это такое и для чего необходима развальцовка

Развальцовка – радиальное равномерное расширение стенок медной трубы. При развальцовке может производиться конусное расширение только конца трубы или расширение достаточно длинного участка, при котором образуется гильза – участок большего диаметра.

Необходимость в такой деформации в домашних условиях возникает:

• При монтаже систем кондиционирования.
• При ремонте холодильников, теплообменников, автомобилей, бытовой техники, тепловых насосов.
• При монтаже систем отопления и водоснабжения.

При монтаже с помощью сварки (пайки) концы медных труб развальцовывают в виде муфты, вставляют в трубу исходного диаметра и сваривают. Развальцовку используют реже, чем пайку с помощью фитингов, так как этот метод немного менее надежен, но иногда фитингов может не хватать или не быть под рукой при ремонтных работах.

Необходимость в развальцовке возникает, если под рукой нет нужных фитингов, нет возможности приобрести медную трубку нужного диаметра либо требуется очень точная подгонка размера трубки по внутреннему сечению. Практически развальцовку применяют при монтаже климатической техники, в автомобилях и при срочных ремонтных работах, когда используют имеющиеся в хозяйстве медные трубки.

Суть процесса

При развальцовке медной трубки происходит постепенная пластическая деформация медной заготовки. Полученный раструб наклепывается и приобретает большую прочность по сравнению с исходным материалом, но меньшую пластичность. При достаточно медленном и постепенном растягивании медные стенки не разрываются и не сминаются.

Способы увеличения диаметра труб

Медь очень пластична, и если вам нужна развальцовка всего нескольких штук, то можно попробовать растянуть торцы при помощи подходящего конуса, натянув на него медную заготовку вручную. Этот способ требует силы и не гарантирует хорошее качество раструба.

Лучшие результаты дают механические приспособления для развальцовки – экспандеры и механические развальцовщики. Если вы занимаетесь монтажом систем из медных труб или климатической техники, можно приобрести развальцовщик с электроприводом.

Стадии развальцовки

Для получения качественного конуса или муфты-расширения на конце трубы необходимо соблюдать правильный порядок работ.

Развальцовка как процесс деформации концов медных труб включает следующие этапы:

• Отрезать трубную заготовку. Медь – очень мягкий материал, поэтому необходимо использовать качественный труборез, предназначенный для мягких труб из цветных металлов.
• После порезки даже качественным труборезом медная труба заминается, и ее внутренний диаметр уменьшается. Поэтому с помощью специального приспособления – риммера – с внутренней части заготовки снимается фаска, форма восстанавливается.

• Зачистить торец трубки от заусенцев, очистить от медной стружки, пыли, грязи, смазки.
• Заготовку вставляют в развальцовщик и вращают ее до получения небольшого раструба с углом стенки 45° к оси трубы.
• Вынимают изделие, примеряют, годится ли оно по размеру для дальнейшего монтажа с накидной гайкой. Если диаметр раструба недостаточен, то операцию развальцовки повторяют. Недостаточный раструб при монтаже образует ненадежное соединение: утечка воды – это неприятно, утечка хладагента – опасно, так как он состоит из ядовитых фтороуглеродов.
• Затем используют трубу по назначению.

Все тонкости развальцовки медной трубки можно увидеть на видео.

Инструменты и приспособления для вальцевания

Для качественного расширения концов труб применяют специальный инструмент – механический либо с электроприводом. Использование конусов или шаблонов и ручное расширение используют только для ручной вальцовки единичных труб. Если вам предстоит провести систему отопления или водопровод, имеет смысл приобрести механический развальцовщик.

Экспандер

Экспандер – простой вальцеватель с несколькими насадками-шаблонами для обработки труб разных размеров. Растягивает концы трубок достаточно быстро, усилие прилагается при помощи рычага, и больших физических усилий развальцовка не требует. Качество развальцованных изделий не идеально – скорее всего, деформация будет неоднородной, растянутся более тонкие участки стенок, и раструб будет иметь разную толщину. Возможно возникновение трещин и разрывов.

Конусный развальцовщик

Конусный инструмент – один из самых простых, обеспечивает приемлемое качество медного раструба, но хуже, чем у других видов механических развальцовщиков.

Труба фиксируется в тисках, конус вдавливается в заготовку несколько раз, каждый раз на большую глубину, затем извлекается – и так, пока не получится раструб нужной величины.

Применяют такое приспособление достаточно часто из-за его дешевизны и простоты.

Механический развальцовщик

Лучшее качество вальцовки обеспечивает развальцовщик, у которого обработка трубы производится несколькими валиками из легированных инструментальных сталей. Инструмент комплектуется набором валиков для нескольких диаметров труб. Валики многократно прокатываются с определенным давлением по внутренней поверхности заготовки, постепенно радиально деформируя ее. За каждое движение размер заготовки изменяется незначительно, процесс раскатки растягивает и толстые и тонкие участки, качество поверхности получается гладким, без шероховатостей и трещинок, толщина стенок раструба – одинаковой.

Развальцовщик с электроприводом

Выпускается и профессиональный инструмент для развальцовки с электроприводом. Это самые дорогие модели с высокой производительностью. Принцип работы таков: медный раструб раскатывается за несколько проходов прочными валиками. В России чаще всего встречаются развальцеватели итальянских, немецких, британских брендов. Качество изделий, обработанных электроинструментом, отличное, но окупается такой инструмент только при постоянном использовании.

В производственных условиях применяют и стационарные развальцовочные станки, но это оборудование однозначно не подходит для использования дома.

Советы по выбору инструмента

Перед покупкой приспособлений стоит оценить необходимость такого шага. Брендовый профессиональный инструмент очень дорог и окупается, только если вы профессионально заняты монтажом климатической или холодильной техники либо медных систем отопления.

Для установки систем отопления и водоснабжения в доме стоит приобрести бюджетную механическую модель. Стоит рассмотреть вариант взять напрокат или у друзей. Механические модели обеспечивают хорошее качество обработки заготовок – толщина стенок раструба получается одинаковой, без трещинок и разрывов, с гладкой поверхностью.

В любом случае покупать инструмент следует в специализированных магазинах или строительных супермаркетах, с чеком и оформленным паспортом, с гарантией и проверкой работоспособности продавцом.

Рекомендации по выполнению развальцовки в домашних условиях

При любом способе обработки необходимо стремиться получить гладкую зеркальную поверхность раструба без бороздок, вмятин, разрывов и перекосов, разной толщины стенок. От качества развальцовки в дальнейшем зависит герметичность соединений.

Желательно производить развальцовку с помощью специального инструмента – это обеспечивает хотя бы приемлемое качество изделий. Неравномерное растягивание стенки, трещинки могут в будущем спровоцировать возникновение разрывов, и, как следствие, нарушение герметичности медных трубопроводов. А утечка воды или фреона из системы для кондиционера способны причинить немало неприятностей.

Как изготовить инструмент

Если нужно развальцевать всего одну медную трубку, ее можно зажать в тисках и аккуратно ввинтить конус соответствующего диаметра. Оправку-конус придется выточить или заказать у токаря. Иногда используют шарик от подшипника, приваренный к прутку.

Если трубок нужно несколько, а покупка инструмента не входит в ваши планы, можно изготовить простое приспособление своими руками. Понадобятся два кусочка уголка 32×32 или 49×40 мм. Можно воспользоваться отрезками профильной трубы. Уголки скрепляются между собой болтами (М8) с гайками. По центру конструкции просверливаются несколько отверстий для разных диаметров обрабатываемых трубок. На отверстиях снимаются фаски. Оправки (конусы, штампы) вытачиваются на токарном станке (заказываются у токаря) в соответствии с размерами, приведенными на рисунке. Сталь лучше использовать конструкционную углеродистую или легированную, обычная Ст.3 слишком мягкая.

Как развальцевать медную трубку

Заготовку зажимают в изготовленном приспособлении. Торец заготовки должен выступать над уровнем держателя на 5-6 мм. Затем в трубку аккуратно и медленно вкручивают конический штамп-оправку, край трубы расширяется и формирует раструб.

Затем вытаскивают штапм, проверяют форму и размеры раструба, при необходимости подправляют с помощью конуса параметры расширения.

Заключение

Желаю удачи уважаемому читателю в его бесконечном труде по обустройству собственного дома. Пусть эта статья добавит читателю очередную крупицу полезных знаний и умений по вопросу монтажа инженерных систем из меди. Подписывайтесь на рассылку статей на сайте, делитесь полезной информацией с друзьями в соцсетях.

Развальцовка медных трубок своими руками – пошаговая инструкция процесса с видео уроками, какой инструмент понадобиться

Эта технологическая операция, суть которой состоит в изменении формы одного или двух концов трубы, применяется при соединении отдельных деталей в процессе их соединения. Развальцовка медных трубок своими руками может производиться при монтаже трубопроводных сетей, при сборке и ремонте различных видов теплообменников и т.д.

Особенностью таких соединений является применение трубок небольших размеров. В этих случаях в месте стыка может получиться уменьшение проходного размера до критичных величин.

Поэтому при выполнении этой операции производится раздача одной трубы с установкой внутрь нее стыкуемой детали без потери проходного размера.

Основными видами соединений, при которых используется данная технологическая операция, являются – муфтовая стыковка и пайка.

Технология и особенности процесса развальцовки

Стыковка деталей трубопровода – наиболее ответственный момент при монтаже. Основной особенностью процесса является придание концу детали размера, соответствующего наружному размеру трубы.

Если сопряжение выполняется с использованием фитингов, развальцовкой увеличивается поверхность контакта двух деталей, а природная пластичность материала обеспечивает плотный контакт без зазоров. Кроме того, образующаяся фаска под углом 45 градусов увеличивает поверхность контакта.

При соединении деталей из меди пайкой производится раздача конца трубы. При этом внутренний диаметр обрабатываемого конца должен быть на 0,12-0,2 миллиметра больше наружного размера трубки.

Такой зазор обеспечивает нанесение на ее поверхность слоя припоя. После этого тонкий конец вводится в отверстие, и стык прогревается паяльной лампой, газовой горелкой или любым другим доступным способом.

Этапы развальцовки медных трубок – пошаговое описание процесса + видео уроки

Для подготовки медной трубы к соединению понадобится специализированный инструмент, который называется развальцовкой, вальцовка, развальцовщик (более подробно про инструменты, их виды и советы по выбору, мы рассмотрим ниже). Сущность процесса заключается в приложении к концу механической нагрузки с целью придания ему определенной формы.

Как правило, это конус. При этом металл подвергается определенному удлинению за счет уменьшения толщины стенок трубы. При правильном выполнении операции не изменяется соосность элементов детали.

Для создания стыка с использованием фитинга, размер конуса должен составлять порядка 74 градусов в соответствии с требованиями ГОСТ 13954-74. При использовании оборудования или приспособлений промышленного происхождения и соблюдении всех требований техпроцесса, результат должен соответствовать приведенной схеме.

На что обратить внимание при подборе трубок;

1. Не допускается разностенность (неодинаковая толщина стенок в поперечном сечении). В процессе деформации в зоне тонкой стенки растяжение выше, чем в противоположном направлении, где она может отсутствовать вовсе. При этом нарушается соосность внутреннего канала и возникает риск разрыва стенки или образования трещин в ней.
2. Для развальцовки нужно использовать отожженные медные трубы. В процессе отжига изменяется кристаллическая структура материала, и он становится более пластичным.
3. Для соединения медных трубок используются изделия с толщиной стенки не менее 0,8 миллиметра.
4. На торцах, подвергаемых развальцовке, не должно быть механических повреждений, они должны быть строго перпендикулярны продольной оси. Для обеспечения этого параметра следует торцевать конец трубы с использование специального инструмента – трубореза.
5. Для развальцовки используются насадки различных размеров, соответствующих стандартным требованиям, как для резьбовых соединений, так и под пайку. Если приобретается оснастка, произведенная в азиатских странах, необходимо проверять ее на соответствие нашим стандартам, в противном случае нестыковка неизбежна.

Нужно также обращать внимание на состояние инструмента для развальцовки медных трубок. Раздача производится пуансоном. Перед началом работы его нужно тщательно очистить от пыли и загрязнений.
