Как делают трубы из металла?

Как делают бесшовные трубы

Бесшовные трубы — это разновидность металлопроката, технология производства которого предусматривает отсутствие каких-либо швов по всей длине изделий. Такие детали не содержат и других соединений. Такие сплошные заготовки изготавливаются на специальных прокатных станках. Поэтому производственный процесс получил название «прокатка».

Бесшовные трубы являются цельными изделиями и не содержат швов, а также других соединений. В первую очередь в зависимости от технологии производства бесшовные трубы подразделяются на два вида:

Также существуют цельнотянутые детали, которые относятся к особой группе бесшовного металлопроката. Такие изделия отличаются тем, что имеют толстые стенки.

Изделия, которые имеют шов, в свою очередь, выполняются с помощью двух основных методов:

— сварка (заготовка сваривается по спирали);

— фальцовка (согнутый лист закрепляется продольно специальным фальцем).

Бесшовные трубы отличаются высокими прочностными характеристиками, поэтому их, как правило, используют в коммуникациях с высокими показателями давления.

Материалом для таких деталей в большинстве случаев выступает сталь. Это связано с тем, что этот материал обладает высокой прочностью. Рассмотрим и другие достоинства этих изделий:

высокий коэффициент теплопроводности;

низкий показатель линейного расширения;

антикоррозийная стойкость толстостенной продукции.

К основным недостаткам таких изделий можно отнести:

Для того, чтобы проложить коммуникацию из таких труб, важен правильный расчёт основных параметров. К ним можно отнести показатели сечения труб и толщину их стенок.

Бесшовные трубы используются в ответственных конструкциях, которые работают под высоким давлением. Для транспортировки токсичных веществ применяются преимущественно горячекатаные бесшовные изделия.

Кроме этого, изделия, выполненные методом горячей прокатки, широко эксплуатируются в автомобилестроении, авиации и т. д. А также используются для транспортировки агрессивных химических веществ и нефти (химическая и нефтяная отрасли).

Использование таких деталей также востребовано в коммунальной сфере. Из них монтируются различные хозяйственные коммуникации, которые осуществляют транспортировку горячей воды, холодной воды, газа, а также отвод стоков (канализационная система).

В угледобывающей сфере такие изделия используются для отвода пара и других продуктов от оборудования. Кроме этого, сплошные трубы используются в оборонной промышленности, кораблестроении, металлургии. Обширность эксплуатации бесшовных изделий объясняется их высокой надёжностью. Из них выполняются довольно сложные, с конструктивной точки зрения, коммуникации, которые используются в тяжелых областях производства.

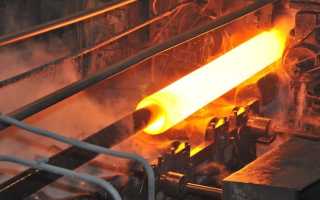

Как делают бесшовную трубу с помощью метода горячей прокатки? Этот процесс сопровождается большими финансовыми расходами, поэтому стоимость таких изделий также является довольно большой. Рассмотрим поэтапно производство бесшовных труб, посредством наиболее популярного метода — горячей прокатки:

На первом этапе происходит подготовительная работа. Заготовка подготавливается к последующей обработке. Заготовка является полым элементом, который имеет определённые показатели сечения и длины. Изготовление такой заготовки происходит из особого вида стали. Перед прокаткой этого первичного элемента, его нагревают до высоких температур (1180–1200 °C).

На втором этапе выполняется формирование гильзы. Гильзу получают с помощью специального высокомощного сверла, которое пробуривает в заготовке отверстие определённых размеров. После завершения процесса деталь уже напоминает трубу, однако, не является окончательным продуктом.

И, наконец, на третьем этапе происходит основной процесс — прокатка. Прокатка включает в себя ряд процессов: гильзу помещают на специальные прокатные станки, в состав которых входит несколько валиков, далее расположенная между двумя валиками гильза постепенно вытягивается в одном из направлений. Элементом контроля диаметра будущей трубы выступает специальный ограничительный элемент.

Для того, чтобы готовая труба соответствовала необходимым параметрам, вышеперечисленные манипуляции проводятся несколько раз, до получения нужного изделия.

А также стоит отметить, что производство бесшовных труб — сложный процесс, который требует соблюдения всех технических норм и правил безопасности. Производство бесшовного металлопроката выполняется только на специальных предприятиях, оснащённых всем необходимым для этого оборудованием.

Холоднокатаные изделия отличаются высокими прочностными характеристиками, а также имеют идеально гладкую поверхность, что является очень важным фактором для различных коммуникаций.

Как делают трубы с помощью холодной прокатки? Рассмотрим поэтапно этот процесс:

В первую очередь заготовка проходит комплекс мер по очистке. К таким мерам можно отнести:

очистка с помощью химических веществ;

Помимо этого, стоит отметить, что нередко заготовка обрабатывается фосфатами или медью, что повышает её прочностные характеристики. Впоследствии такие изделия имеют хорошую резистентность к деформации.

Затем с помощью валиков происходит формирование круглого сечения. Стоит отметить, что угол поворота валиков может меняться, что, в свою очередь, влечёт смену калибра трубы.

При выполнении круглого калибра трубы, обладающей большим диаметром, проводится дополнительная процедура — сжатие.

В случае необходимости уменьшения показателя сечения изделия, процесс повторяется, после чего необходимым условием является проведение дополнительных процедур — протравки и промывки.

Разновидности трубных изделий без швов

Бесшовные или литые изделия в первую очередь классифицируются по длине и бывают:

— кратные мерной длине;

По ГОСТу существует чёткое подразделение бесшовных труб по размерам. Например, показатели сечения горячекатаных бесшовных изделий варьируются от 25 до 700 мм, а толщина их стенок может быть от 2,5 до 75 мм. Длина немерных деталей колеблется от 4 до 12 м. Холоднотянутые изделия имеют показатели сечения от 8 до 450 мм и толщину стенки — 20 мм. Длина холоднотянутых бесшовных деталей колеблется в пределах от 4,5 до 9 м.

Цельнотянутые трубы подразделяются на 4 основные категории, каждая из которых, в свою очередь, имеет по 4 подгруппы.

Цельнотянутые детали считаются наиболее надёжными, так как обладают самыми высокими прочностными характеристиками и выпускаются из литых заготовок. В процессе изготовления цельнотянутой трубы в монолитной заготовке выполняется отверстие, имеющее необходимые показатели сечения. Стоит также отметить, что в случае с цельнотянутыми стальными изделиями толщина их стенок составляет — 6–13 мм.

Бесшовная труба – как получают поверхность без единой зазубринки?

Несмотря на большое количество новых стройматериалов, бесшовная труба все еще используется практически во всех сферах жизнедеятельности. Хотите зарабатывать на жизнь строительством, мечтаете податься в нефтяную либо газовую промышленность, тогда вам обязательно необходимо ознакомиться с таким видом металлопроката.

1 Отсутствие шва – плюс или минус?

Это изделие представляет собой цельную конструкцию без сварных швов и прочих типов соединений. Делятся они на горяче- и холоднокатаные. Есть еще цельнотянутые, но они относятся к особому типу толстостенного трубопроката. Бесшовные изделия отличаются повышенной прочностью, поэтому их целесообразно использовать в ответственных конструкциях, работающих под воздействием температур и давлений.

Металлические бесшовные трубы изготавливаются преимущественно из стали, хотя встречаются элементы из иного материала. К их достоинству следует отнести отличную коррозионную стойкость, особенно это касается толстостенных экземпляров. Такие трубы обладают высокой теплопроводностью и характеризуются низким коэффициентом линейного расширения. Но они плохо гнутся, и это главный их недостаток, так как монтаж несколько усложняется. Очень важно правильно рассчитать диаметр и толщину стенок изделия. Только так их использование будет максимально эффективным и целесообразным. В противном случае конструкция либо не выдержит нагрузок, либо вам придется переплатить.

2 Как делают горячекатаные изделия?

Производство бесшовных труб этим способом состоит из нескольких операций. Сначала из заготовки на прессах или специальных станах формируют гильзу. Оборудование имеет дисковые, конусные либо грибовидные валки. Рабочие инструменты располагаются в вертикальной плоскости под углом в 4–12 градусов и вращаются в одну сторону. Металлическая заготовка поступает вдоль осей и испытывает вращательно-поступательные движения, после которых ее площадь поперечного сечения уменьшается, а в осевой части образуется небольшое отверстие.

Далее необходимо увеличить отверстие до нужного диаметра. Для этого используется специальная оправка. Она устанавливается между валками, и при последующем проходе заготовка как бы насаживается на нее. В результате отверстие получается нужных размеров, а его поверхность выравнивается. Важно удержать заготовку в нужном положении, для этого используются специальные направляющие линейки и непроводные (принудительно не проталкивающие) ролики. Изначально материал нагревают минимум до 50 °C. При такой температуре деталь становится пластичной, но нет риска плавления. Затем готовые гильзы поступают на трубопрокатные станы.

Также вы можете увидеть на приведенном видео, как делают бесшовные трубы на автоматическом оборудовании, которое сегодня пользуется огромной популярностью. В этом случае в калибр вставляется оправка, а зазор между ними устанавливается равным толщине стенки готовой продукции. Процесс прокатки проходит в несколько подходов, и каждый раз оправка разворачивается вместе с изделием на угол 90°. Во время этой операции опускается нижний ролик стана, и труба поступает на оправку. После того как изделие полностью окажется на оправке, в ход идет нижний ролик, который поднимается и возвращает трубу обратно на рабочую клеть для повторного проката.

Следующим этапом идет обработка на обкатном стане, тоже хорошо демонстрируемая на наших видеоматериалах. Это промежуточная операция перед окончательной обкаткой. На ней задаются разностенность и овальность продукции. Далее изделие поступает на непрерывный стан горячей прокатки. И последней стадией выступает холодная калибровка готовой продукции. При необходимости нарезается резьба. После чего следует контроль, упаковка и транспортировка.

3 Холодная прокатка – в чем суть этого производства?

Повышенным качеством отличаются холоднокатаные бесшовные трубы. Их заготовки проходят тщательный отбор. А чтобы продукция обладала необходимыми свойствами, сырьевой материал еще и подвергают отжигу. Затем сталь обрабатывают кислотой. Такая операция называется травлением. Чтобы нейтрализовать остатки кислоты, изделие очищают щелочным раствором и просушивают. Далее стальная труба омедняется либо фосфатируется. Это улучшает свойства готовой продукции.

Прокатный стан состоит из подвижной клети и двух валков. Последние располагаются под определенным углом и, вращаясь в противоположные стороны, образуют калибр. В зависимости от угла этот калибр может увеличиваться либо уменьшаться. Когда клеть движется к заготовке, деталь легко входит между валками. Затем направление изменяется и происходит обжатие металлической гильзы. За одну прокатку значительно изменяется диаметр трубы и толщина ее стенок. Но при производстве более тонкостенных изделий весь процесс, начиная с отжига, травления и заканчивая непосредственно прокатом, повторяют заново. Описанный цикл можно наблюдать на видео. Готовая стальная продукция поступает на окончательную отделку.

4 Изучаем ГОСТ – вес, геометрия, отклонения

Эти изделия используются в ответственных конструкциях, поэтому необходимо придерживаться международных стандартов при их изготовлении. Содержит все требования, предъявляемые к горячедеформированным бесшовным трубам, ГОСТ 8732–78. В отечественном стандарте указываются размеры продукции, допустимые отклонения, вес и т. д.

Изготавливаются трубы диаметром от 20 до 530 мм, а их вес может достигать почти 900 кг. Толщина стенок изделий колеблется в пределах 2,5–75 мм. В ГОСТ 8732–78 приведена таблица, где указывается зависимость диаметра, толщины металла и веса трубопроката. Например, изделия со стенками 2,5 мм имеют максимальный диаметр 50 мм. Вес такого элемента будет всего 2,9 кг. Для сравнения возьмем изделие со стенками 10 мм. Вес такой бесшовной трубы по предписанию ГОСТ 8732–78 колеблется от почти 8 до 133 кг в зависимости от наружного диаметра, который не может быть менее 42 мм и превышать 530 мм. Наиболее тяжелые изделия, весом от 414 до 878 кг, имеют 75-ти миллиметровые стенки и диаметр от 299 мм. Но это уже промышленные образцы, и в частных целях тяжелый прокат и не используется, а все манипуляции с таким весом возможны только при помощи спецтехники.

По ГОСТ 8732–78 горячекатанные трубы выпускаются немерной длины 4–12 м, мерной, кратной мерной и приблизительной. Все они находятся в одних пределах, однако по требованию заказчика этот параметр можно немного изменить. В зависимости от отклонений наружного диаметра и толщины стенки изделия делятся на повышенной и обыкновенной точности. При этом одна характеристика, например, наружный диаметр, может быть повышенной, а толщина стенок обычной точности. Все эти характеристики потребитель должен предварительно согласовать с изготовителем. Допустимая кривизна по ГОСТ 8732–78 зависит от толщины металла, если стенки до 20 мм, нельзя, чтобы перепад был более 1,5 мм на метр длины. А вот изделия из более толстого металла (20–30 мм) могут иметь кривизну до 2 мм. Максимальный перепад в 4 мм на 1 м длины допускается при изготовлении труб со стенками от 30 мм.

Определяет требования для холоднодеформированных стальных бесшовных труб ГОСТ 8734–75. Эта продукция делится на особотонкостенную, тонкостенную, толстостенную и особотолстостенную. По длине они выпускаются мерными 4,5–9 м, немерными 1,5–11,5 м и кратной мерной длины 1,5–9 м. Первые могут иметь отклонения +10 мм, а последние припуск 5 мм.

В ГОСТ 8734–75 вы найдете таблицы с предельными отклонениями, зависимостью вес-диаметр-толщина стенок и т. д. Эта продукция, как и горячедеформированная, выпускается комбинированной точности. Допустимая ГОСТ 8734–75 кривизна зависит от диаметра изделия. Так, трубы диаметром более 10 мм не могут иметь кривизну более 1,5 мм на 1 м длины. Перепад в 2 мм допускается при диаметре от 8 до 10 мм. А вот если последний параметр менее 8 мм, нельзя, чтобы значение кривизны превышало 3 мм.

5 Учитываем при эксплуатации

Эта продукция выпускается в разных модификациях, отличается марка стали, наличие резьбы и т. д. Также огромным разбегом характеризуются и размеры бесшовных труб. Их эксплуатация не слишком отличается от сварных конструкций, но некоторые требования стоит соблюдать. Например, нарезать резьбу на тонкостенных элементах практически невозможно, а значит, и применять их для таких соединений нежелательно. Другое дело толстые стенки, тут отсутствие шва только поможет в этом мероприятии. Получить хорошую резьбу поможет наш видеоурок. Если используются трубы с тонкими стенами для отопительной системы, то соединять их следует газовой сваркой. Проводя сварочные работы, важно правильно подобрать оборудование. Да и желательно, чтобы мастер был со стажем. Особенности сварки таких труб мы предлагаем оценить на видео.

Перед сваркой толстостенных изделий необходимо произвести разделку кромок. В противном случае металл не проварится полностью, что негативно отразится на качестве шва, а значит, конструкция не получится достаточно надежной.

Бесшовные стальные трубы используются практически во всех сферах жизнедеятельности. Автостроение, судостроение, нефтяная промышленность, производство различных машин и агрегатов – практически везде стальные изделия нашли свое применение. Вредные химические вещества можно транспортировать только по бесшовной трубе. Встретить такие элементы можно даже в оборонной промышленности. Но использовать цельные изделия желательно только после ряда расчетов. Их стоимость высока, поэтому им целесообразно отдавать предпочтение, когда предполагаются значительные нагрузки, которые сварные конструкции не смогут выдержать.

Процесс производства бесшовной трубы

Технология промышленного производства бесшовной трубы невероятно сложна и трудоемка. Каждый этап требует огромных затрат энергии и материалов.

Такие трубы часто используются для транспортировки стерильных сред, например молока, поэтому к их изготовлению предъявляются самые строгие требования.

Основное конкурентное преимущество бесшовных труб — отсутствие сварных швов, являющихся самым уязвимым местом любой сварной трубы. По этому к процедуре соединения предъявляются высокие требования надежности.Описание способа горячекатаного прокатаНержавеющий металл должен быть очищен от посторонних примесей, а сам процесс производства — тщательно контролироваться на всех этапах:Металлическая заготовка из легированной стали разогревается до определённой температуры в печи1250—1300°С .Нагретая докрасна, она подается на прессовально-прошивочный стан, где гигантское шило «пуансон «из специального состава, пронизывает заготовку насквозь, с напылением смазки на пуансон. (Рис.1)

После этого будущая труба раскатывается валиками до заданной длины, с требуемыми показателями толщины стенок, наружного и внутреннего диаметра.Готовый элемент остывает и подвергается конечной калибровке в специальной емкости.

Заключительный этап — подготовка отрезков необходимой длины и маркировка готовых к продаже изделий.Некоторые марки бесшовных стальных труб подвергаются особой процедуре дополнительной закалки. Изделие нагревается, после чего быстро охлаждается. Повторенная несколько раз, процедура перестраивает молекулярную решетку стали, сообщая ей новые свойства.

©Видео с youtube.com/ https://www.youtube.com/embed/UzqeZdHV9Sc

Для производства бесшовных труб из нержавеющей стали применяются следующие марки стали:

12Х18Н10Т. Наиболее устойчива к коррозии, используется чаще других. Легирующие добавки: никель, титан и хром. Хром усиливает антикоррозийные свойства, титан усиливает прочность, никель сообщает сплаву необходимую пластичность.

10Х17Н13М2Т. Отлично подходит для транспортировки химикатов с высокой кислотностью. Главные потребители такой продукции — химические и медицинские предприятия, пищевые производства

06ХН28МДТ. Успешно эксплуатируется в нефтехимической и металлургической отраслях.

10Х23Н18. Высоколегированный сорт стали, обладающий повышенной устойчивостью к большим температурам и воздействию открытого огня. Трубы из такой стали находят применение в строительстве камер для сжигания топлива, высокотемпературных котлов. Легко выдерживают продолжительное воздействие температур до 1100 °C.

Рис. 1 Схема прошивки заготовки пуансоном

Схема работы стана © mv-steel.ru

Технические характеристикиБесшовные трубы из нержавеющей стали выгодно отличаются показателями прочности и устойчивости к образованию ржавчины. Отсутствие сварных швов гарантированно защищает изделия от околошовной коррозии.

В сравнении с электросварными аналогами можно выделить ряд преимуществ:Труба не имеет сварного шва — самого слабого участка изделия.Имеет одинаковую прочность на всем протяжении.Помимо этого, такие трубы эффективно эксплуатируются при высоких показателях давления носителя, и способны противостоять разрушительным внешним воздействиям. Это дает возможность использовать их в условиях повышенной влажности, высоких и низких температур окружающей среды. Пороговое значение температуры для простого носителя составляет 800 °C, для агрессивных химикатов — 350 °C.

Из прочих важных характеристик можно отметить:

Сопротивление материала на разрыв — не менее 529 Н/кв.мм.Показатель относительного удлинения — не менее 40%.Содержание серы в стали не — менее 0,02%.

Допустимая кривизна изделий также жестко регламентирована и не должна превышать следующих значений:

Трубы с толщиной стенок свыше 0,5 мм — 1 мм на 1 м длины.Изделия с толщиной стенок менее 0,5 мм и сечением свыше 15 мм — 2 мм на 1 м длины.

Виды бесшовных труб

В зависимости от технологии производства, промышленность предлагает потребителям два типа изделий: горячекатаные и холоднокатаные трубы.

Можно также встретить термин горячепрессованные или горячедеформированные. Выпускаются по ГОСТ 9940-81. Технология горячей прокатки не позволяет делать трубы малых диаметров. Кроме того, в этом случае не всегда удается получить идеально гладкую поверхность трубы и гарантировать точность размеров.

Иначе — холоднотянутые или холоднодеформированные. Их производство регламентируется ГОСТ 9941-81. От горячекатаных отличаются, в первую очередь, меньшим сечением и тонкими стенками. Поверхность труб при таком способе производства более гладкая. При выпуске изделий с отличным от круглого типом сечения (прямоугольник, звезда, овал, шестигранник ) используется только метод холодной деформации.

Толстостенные и тонкостенные трубы

Другой критерий — толщина стенки изделия. Этот показатель во многом определяет сферу применения трубного материала. Разделяют толстостенные и тонкостенные стальные трубы:

Горячекатаная бесшовная труба имеет диаметр 28-426 мм, при толщине стенки — 3-40 мм.Холодный прокат допускает производство труб диаметром 0,3-450 мм с толщиной стенок 0,06-12 мм.

Резка труб осуществляется под прямым углом. Область спила в обязательном порядке зачищается от неровностей и заусенцев. Поверхность изделия должна иметь однородную структуру, без трещин, вмятин или закатов.

Вы узнаете как производится стальная труба: 3 секрета с завода

Труба известна с древних времен, существует аналогия внешнего вида этой конструкции с деревом, бамбуком, тростником. Эти недолговечные материалы использовались для изготовления первых коллекторов. С течением времени требования к изделиям стали гораздо выше. В наше время для производства труб стали применяться стойкие материалы – металлы (бронза, медь, железо) и сплавы – сталь, круглые изделия из которой делают с 1852 года при помощи сварки.

• Общие сведения
• Процесс изготовления: много интересного
• Электросварные прямошовные
• Электросварные спиральношовные
• Бесшовные горячедеформированные
• Бесшовные холоднодеформированные
• Материал
• Характеристики
• Области применения

Общие сведения

Использование или отсутствие сварки – главное отличие при изготовлении востребованных изделий. Половина всех выпускаемых стальных труб – сварные.

Сваривание швов происходит в печи, при помощи электричества и в защитном газе. Печное соединение швов классифицируют как горячедеформированные.

Технология сварки в защитном инертном газе применяется в производстве изделий из стали с высоким содержанием легирующих элементов, и из нержавейки.

В современной промышленности метод сварки находится на должном уровне, созданные шовные изделия получаются наилучшего качества, не уступая по своим характеристикам цельнометаллическим. Стальные металлические сварные трубы дешевле бесшовных и по своим характеристикам (с использованием инновационных технологий) не уступают трубам без швов.

Сварные разновидности имеют тонкие стенки, а это значит, они легкие и удобные для транспортировки и проведения монтажных работ. Затраты на спецоборудование по перевозке труб, на оплату персонала могут быть снижены.

Еще одно преимущество труб со сваркой –одинаковая толщина по всей длине, т.к. они создаются из готового стального листа одной толщины.

Стальные трубы выпускаются современными производителями круглой формы и в виде овалов, прямоугольников, квадратов. Это диктуется потребителями и запросами заказчиков. Горячекатанная круглая заготовка из стали при помощи пресса приобретает необходимые формы, калибруется под нужные размеры и используется покупателями в зависимости от цели назначения этих профильных изделий.

Трубы производятся на металлургических заводах

Процесс изготовления: много интересного

Производство стальных труб представляет собой процесс скручивания в трубу стальных листов, предварительно термически обработанных.

Содержание углерода такого сырья недопустимо выше 0,2% от массы. При закручивании кромочная часть листов разогревается электротоком и обжимается электродными кольцами (валками). За шестьдесят секунд таким способом свариваются десятки метров. При разной толщине стенок скорость этого процесса меняется. Трубы сразу нарезаются по определенным размерам с помощью специального оборудования (электрические труборезы для стальных труб), которым всегда оснащен завод по производству стальных труб.

Технологический процесс различается по типу изделий, которые выпускает завод стальных труб.

1. Нарезание продольных полос из развернутого листа стали (штрипса).
2. Сварка ленты «бесконечной» длины (непрерывность производства).
3. Превращение ленты (при помощи вальцев) в округлую заготовку (шов открыт).
4. Проварка шва (с применением таких видов сварки – дуговой, лазерной, плазменной, электронной и др.)
5. Калибровка полученной заготовки.
6. Проверка шва ультразвуковым исследованием или с помощью вихревых токов.
7. Нарезка на отрезки нужной длины.

Электросварные спиральношовные

Производитель стальных труб использует и такую технологию, в которой предполагается закручивание листов стали в спираль вместо трубки. Соответственно шов сварки идет по спирали, что придает изделию большую прочность. Такая стальная электросварная труба имеет меньше шансов на то, чтобы разорваться.

Бесшовные горячедеформированные

Трубный завод может обойтись без сварки, применяя бесшовный метод. Заготовки в форме цельных цилиндров разогревают в печи, затем при помощи прошивного пресса они становятся цилиндрами с полостью внутри. Полученные гильзы вытягивают в горячем виде, применяя вальцы, до нужного размера. Стенки трубы и диаметр приобретают заданные параметры. После остывания трубы делается резьба по длине и складирование.

Такое трубное производство помогает делать сверхпрочные изделия с толщиной стенок до семидесяти пяти миллиметров.

Бесшовные холоднодеформированные

Такие разновидности стального коллектора производятся подобно описанным выше. Но различие этих типов в том, что после прошивки изделие охлаждается и остальные манипуляции с ней осуществляются в холодном виде. Когда труба сформирована, ее отжигают, нагревая до рекристаллизационной температуры стали (для устранения внутреннего напряжения стали). Затем происходит окончательное охлаждение.

Бесшовные холоднодеформированные не такие толстые (в стенках), как горячедеформированные, их толщина колеблется в пределах от 0,3 до 24 миллиметров.

При работе с этими изделиями (со сварными чаще) обязательно нужно держать под рукой фаскосниматель для стальных труб – спецаппарат для зачистки поверхности (наружной и внутренней) и для выравнивания швов после сварки.

Для создания отводов от основного «русла» применяется седелка на стальную трубу. Монтаж трубопроводов очень облегчается при использовании таких деталей.

Материал

Основа стальных труб – легированная сталь. Этот сплав бывает в листах (толщиной до пятидесяти миллиметров) или в рулонах, в виде стальной ленты. Изготовление труб из этого материала связано с техническими характеристиками стали:

• прочность высокого уровня;
• возможность выдержки значительного давления;
• низкий коэффициент линейного расширения.

Наряду с положительными характеристиками у стали выделяют и отрицательный момент – низкую коррозийную устойчивость. Чтобы продлить срок эксплуатации стальных труб, их подвергают антикоррозионной обработке: пассивной (использование спецоболочек для наружных и внутренних частей труб) и активной (электрозащита).

Трубная металлургическая компания использует следующие марки стали.

Маркировка стальной трубы говорит специалисту о зашифрованной в буквенно-цифровых обозначениях информации о том, кто производит изделие (или товарном знаке), о размерах трубы и марке стали.

Сталь, применяемая для создания труб, по уровню содержания углерода бывает с его низким, средним и высоким содержанием. По этому показателю (и многим другим) составляются качественные характеристики труб.

Сталь с высоким содержанием углерода ведет к особой прочности труб, но при этом уменьшаются характеристики эластичности и устойчивости к холоду, поэтому такие изделия нежелательно использовать в условиях низких температур.

Легирующие элементы, входящие в состав материала для стальных труб, может значительно повлиять на увеличение прочности при условии процентного их содержания не более 2,5 процентов. Изделия из низколегированной стали дороже, но прочнее и менее подвержены коррозии. Они прослужат намного дольше, чем те, у которых высокое содержание легирующих элементов.

Популярны коллекторы из нержавеющей стали, отличающейся высокой коррозионной стойкостью.

Характеристики

Параметры, влияющие на качество стальных изделий:

• способ производства;
• размеры (диаметр);
• толщина;
• наружное покрытие;
• перфорация.

Характеристика стальных труб зависит от того, есть ли шов в изделии. Бесшовные намного надежнее и прочнее, т.к. шов сам по себе — уязвимое место.

Процесс производства труб — бесшовные и сварные трубы

Процесс производства бесшовных труб

Бесшовная труба является самой прочной среди всех типов труб, поскольку имеет однородную структуру по всей длине трубы.

Бесшовные трубы производятся в разных размерах и шедулов. Однако есть ограничение на изготовление труб большого диаметра. Бесшовные трубы широко используются при изготовлении фитингов, таких как изгибы, отводы и тройники.

Процесс оправки

В процессе производства труб на стане для прокатки бесшовных труб на оправке стальная заготовка нагревается до высокой температуры во вращающейся печи. Цилиндрическая полость, которая также известна как маточная полость, изготавливается с помощью роторного пробойника и набора роликов, который удерживает пробойник в центре заготовки. Наружный диаметр пробойника приблизительно равен внутреннему диаметру готовой трубы. С помощью этого достигается вторичный наружный диаметр и толщина роликов.

Металлическая заготовка — печь с вращающимся подом — прошивной пресс — непрерывный трубопрокатный стан с удерживаемой оправкой — печь с шагающим балочным подом — редукционно-растяжной трубопрокатный стан — стеллаж для охлаждения — послойная резка — правильный пресс — резка торцов — труба.

Завод по производству труб со штоком Маннесманн

Маннесман это немецкий инженер, который изобрел этот процесс производства труб. Единственное различие между процессом станка со штепсельной вилкой и процессом станка с оправкой состоит в том, что в способе оправки внутренний диаметр достигается за один проход, тогда как в Маннесмане возможно многоступенчатое сокращение.

Металлическая заготовка — вращающаяся печь — центрирование заготовки — прошивка — относительное удлинение при разрыве — горячая прокатка труб на оправке — стан прокатки — повторный нагрев — калибровка труб — охлаждающий под — резка концов — правка — гидроиспытания — аустенизационная печь — быстрое охлаждение — закалочная печь — горячая колибровка — правка — торцовка — испытание без разрушения — нарезания резьбы — соединительный фитинг — тестирование оправки — гидроиспытания — готовая труба.

Процесс изготовления кованой бесшовной трубы

В процессе изготовления кованой трубы нагретую заготовку помещают в ковочную матрицу, диаметр которой немного больше, чем у готовой трубы. Гидравлический пресс ковочного молота с соответствующим внутренним диаметром используется для создания цилиндрической ковки. Как только эта ковка сделана, труба подвергается механической обработке для достижения окончательного размера. Процесс изготовления кованой трубы применяется для изготовления бесшовных труб большого диаметра, которые невозможно изготовить традиционными методами. Кованые трубы обычно используются для парового коллектора.

Литая заготовка Волока

Экструзионные процессы

При изготовлении экструзионной трубы нагретую заготовку помещают внутрь матрицы. Гидравлический таран прижимает заготовку к прокалывающей оправке, материал протекает из цилиндрической полости между головкой и оправкой. Это действие производит трубы из заготовки. Иногда изготавливаемые трубы производят трубы с большой толщиной, известной как матовая впадина. Многие производимые вторичные трубы использовали эту материнскую полость для производства труб с различными размерами.

Горячее прессование Холодное /горячее прессование

Производство сварных труб

Сварные трубы изготавливаются из пластин или непрерывных катушек или полос. Чтобы изготовить сварную трубу, первая пластина или рулон катятся в круглом сечении с помощью листогибочной машины или с помощью ролика в случае продолжения процесса. После того, как круглое сечение откатано от плиты, труба может быть сварена с присадочным материалом или без него. Сварные трубы могут быть изготовлены в большом размере без каких-либо ограничений сверху. Сварные трубы с присадочным материалом могут быть использованы при изготовлении изгибов большого радиуса и отвода. Сварные трубы дешевле по сравнению с бесшовными, а также слабые из-за сварки.

Существуют различные методы сварки, используемые для сварки трубы:

• ERW — электрическая сварка сопротивлением
• EFW — электрическая сварка плавлением
• HFW- высокочастотная сварка
• SAW — дуговая сварка под флюсом (длинный шов и спиральный шов)

ERW процесс производства стальных труб

В процессе производства труб ERW / EFW / HFW первая пластина формируется в цилиндрической форме, а продольные кромки сформированного цилиндра свариваются методом мгновенной сварки, низкочастотной контактной сварки, высокочастотной индукционной сварки или высокочастотной сварки или сваркой сопротивлением.

Горячая катушка — фрезерный станок — фасонная прокатка — сварка — тепловая обработка — установление размеров — резка

SAW Производство труб

В процессе сварки SAW внешний присадочный металл (проволочные электроды) используется для соединения формованных пластин. SAW трубы могут иметь один продольный шов, двойной продольный шов в зависимости от размера трубы. Труба SAW также доступна в спиральном шве, который непрерывно катится от единственной пластины катушки. Производительность спиральной SAW трубы очень высока по сравнению с прямой SAW трубой. Однако трубы спиральной SAW используются только в сервисах низкого давления, таких как водоснабжение, некритические технологические процессы и т. д.
