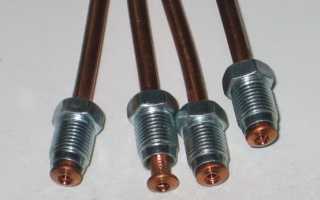

Как правильно развальцевать тормозную трубку?

Как развальцовать тормозную трубку своими руками: инструкция, инструмент, видео

Развальцовка тормозных трубок – это процедура, выполнение которой может в любой момент потребоваться тому, кто имеет собственный автомобиль. Конечно, осуществление этой и любой другой операции, связанной с техническим обслуживанием и ремонтом автотранспортного средства, всегда можно доверить квалифицированным специалистам станций технического обслуживания, но многие автолюбители идут другим путем и стараются сделать все своими руками. Каждый автовладелец вправе сам решать, кому доверять техническое обслуживание своего транспортного средства, но многие из таких вопросов вполне можно решить самостоятельно.

Научиться самостоятельной развальцовке трубок совсем несложно

Функции тормозных трубок

Тормозные трубки являются неотъемлемым элементом тормозной системы любого автомобиля, которая отвечает за его остановку в необходимый момент. Чтобы понять, какое значение имеют такие трубки для работы тормозной системы в целом, следует хотя бы поверхностно познакомиться с принципом ее действия.

Итак, процесс остановки автомобиля, для выполнения которой задействуется тормозная система, состоит из следующих этапов.

• При необходимости уменьшить скорость движения автомобиля или остановить его полностью водитель нажимает на тормозную педаль.
• Связанный с педалью поршень главного цилиндра приводится в действие и начинает воздействовать на тормозную жидкость.
• Под высоким давлением, сообщенным поршнем главного цилиндра, жидкость по трубкам и шлангам начинает поступать в цилиндры каждого колеса, воздействуя уже на их поршни.
• Под давлением жидкости поршни воздействуют на тормозные колодки, которые прижимаются к тормозным дискам, останавливая вращение колес.

Схема тормозной системы автомобиля

Очевидно, что тормозные трубки играют важнейшую роль в работе всей тормозной системы, и при их поломке она полностью выходит из строя. Именно поэтому к ремонту данных элементов, к которому относится и развальцовка тормозных трубок, следует подходить со всей ответственностью.

В каких случаях нужна развальцовка тормозных трубок

По тормозным трубкам, как уже говорилось выше, тормозная жидкость под высоким давлением подается ко всем элементам системы. Когда пропускная способность таких трубок ухудшается, вся система начинает работать неэффективно, что приводит, в частности, к значительному увеличению тормозного пути. О том, что элементам тормозной системы, в том числе и трубкам, требуется диагностика (и, возможно, ремонт), могут свидетельствовать следующие характерные признаки:

• появление посторонних звуков и пульсирующих движений при нажатии на педаль тормоза;
• свободное движение педали тормоза при нажатии на нее;
• утечка тормозной жидкости, что приводит к снижению давления и, соответственно, к неэффективному торможению и интенсивному износу тормозных колодок;
• ведение автомобиля в сторону при торможении (такая ситуация, хотя и является косвенным признаком, также может указывать на то, что тормозные трубки нуждаются в ремонте).

Старые тормозные трубки в ужасном состоянии следует срочно заменить даже при отсутствии протечек

Однако основным признаком того, что тормозные трубки полноценно не выполняют свои функции и требуют развальцовки, является увеличение тормозного пути. Наиболее частыми причинами ухудшения работоспособности тормозных трубок являются:

• нарушения в конструкции шестигранных головок, которыми снащены такие трубки;
• ухудшение качества и надежности резьбовых соединений, попадание в них сора или закоксованной жидкости.

Такие неисправности, негативно отражаясь на техническом состоянии отдельных элементов тормозной системы, значительно снижают эффективность ее работы. Именно поэтому специалисты и автопроизводители рекомендуют проводить ее диагностику раз в полгода. Если привязываться к километражу, то выполнять такую процедуру необходимо через каждые 50 000 км пробега, а осуществлять замену резиновых трубок вне зависимости от их технического состояния надо через каждые 125 тыс. км пробега транспортного средства.

Особенности технологии

Ремонт автомобиля, с чем бы он ни был связан, редко вызывает приятные эмоции у автолюбителя. Это объясняется еще и тем, что такое мероприятие, как правило, сопряжено с определенными финансовыми расходами. Между тем, если говорить о ситуации, при которой необходимо развальцевать тормозные трубки, расходы на такую процедуру можно минимизировать, если выполнить ее своими руками.

Итак, чтобы развальцевать тормозные трубки своими руками, требуется не только подробно изучить теоретическую информацию по данному вопросу и просмотреть соответствующее видео, но и приобрести специальное приспособление. В набор для развальцовки тормозных трубок, который можно достаточно недорого приобрести во многих автомобильных магазинах, входят следующие инструменты и приспособления:

• труборез;
• штуцер, применяемый в качестве соединителя;
• клещи.

В набор для развальцовки входит, как правило, зажим под различные размеры трубок

Используя такой несложный набор, к которому надо добавить дрель (чтобы снимать фаски на концах труб), а также бензин, необходимый в качестве смазывающего материала, можно не только качественно выполнить развальцовку своими руками, но и сэкономить приличную сумму денег, которые пришлось бы заплатить специалистам станции технического обслуживания.

При замене трубки на новую сначала делаем копию по образцу старой

Непосредственно перед процедурой развальцовки с тормозной трубкой необходимо выполнить следующие действия.

1. Трубку при помощи инструмента или вручную откручивают от тормозного цилиндра или суппорта.
2. При помощи визуального осмотра определяют наличие повреждений на поверхности трубки. Если они находятся близко к ее краю, то трубку можно восстановить, если нет, то ее надо заменить на новую.
3. Используя такой инструмент, как труборез, от края трубки отрезают участок с повреждением и обрезанный край обрабатывают бензином.
4. Обрезанный конец трубки зажимают клещами и в его внутренней части при помощи дрели со сверлом соответствующего диаметра снимают фаску.
5. Участок внутренней поверхности трубки, где была снята фаска, очищают от стружки. После этого конец трубки вставляют в штуцер, выступающий в роли соединителя.

Аккуратно укорачиваем трубку с помощью специального резака

После того как все вышеописанные действия выполнены, трубку необходимо развальцевать, для чего лучше всего использовать специальный станок. Развальцовка, выполняемая при помощи такого станка, осуществляется по следующему алгоритму.

1. Конец трубки, который требуется развальцевать, вставляют в зажимное отверстие станка. При этом часть трубки, выступающая из зажимного механизма станка, должна составлять примерно 5 мм.
2. При помощи специального пуансона, которым оснащен такой станок, конец трубки развальцовывают.
3. При необходимости развальцовки второго конца трубки вся вышеописанная процедура выполняется в такой же последовательности.

Сдавливаем плашку прессом, визуально следя за образованием грибка, и получаем качественно обжатую трубку

В результате выполнения развальцовки с помощью такого прибора, с правилами и тонкостями работы с которым лучше всего ознакомиться по видео, конец тормозной трубки становится аккуратно расширенным. Использование специального станка позволяет регулировать параметры такого расширения, ведь для тормозных систем, используемых на автомобилях разных марок, они могут серьезно разниться. Как правило, в специальных наборах, при помощи которых развальцевать тормозные трубки можно своими руками, есть и лекало, позволяющее осуществлять контроль за результатом выполнения технологической операции.

Разворачивание конца трубки посредством специального ножа, расположенного на задней стенке резака

Таким образом, развальцевать трубки, используемые в тормозной системе автомобиля, несложно, если использовать для этого специальные инструменты и приспособления. Выполняя такую развальцовку своими руками, вы не только экономите деньги, но и полностью контролируете процесс выполнения технологической операции, от результатов которой зависит работоспособность вашего транспортного средства. В таких случаях всегда следует помнить о том, что автомобильный слесарь выполняет работу не для себя, поэтому и относится к ней соответственно. Чтобы не переживать за результаты самостоятельного ремонта своего транспортного средства, необходимо придерживаться нескольких простых рекомендаций:

• четкое следование инструкциям, в качестве которых может выступать и видео;
• использование для развальцовки только качественных инструментов, приспособлений и расходных материалов;
• строгий контроль на всех этапах выполнения ремонтных мероприятий.

Следуя данным рекомендациям, вы сможете не только качественно развальцевать тормозные трубки, но и выполнить многие другие работы, связанные с техническим обслуживанием и ремонтом своего автомобиля, не переживая за результат этих мероприятий.

Развальцовка тормозных трубок своими руками, плюсы и минусы

Развальцовка тормозных трубок — это процесс, осуществление которого может в любой момент понадобиться тому, кто имеет личный автомобиль. Безусловно, выполнение этой и любой другой процедуры, сопряжённой с технологическим сервисом и ремонтом транспортного средства, всегда можно поручить грамотным профессионалам СТО, однако многочисленные водители идут иным путём и стремятся сделать все собственными руками. Любой владелец вправе решать, кому доверять техническое обслуживание своего автотранспортного средства, при этом многие из проблем полностью можно урегулировать самостоятельно.

• Предназначение тормозных трубок
• Неисправности трубок
• Станок для развальцовки
• Самостоятельная развальцовка
  • Порядок работ
  • Плюсы и минусы самостоятельной развальцовки

Предназначение тормозных трубок

Чтобы иметь понятную картину, для чего нужны и какую функцию выполняют тормозные трубки, не нужно их расценивать как самостоятельный компонент, следует познакомиться со всей системой автомобиля. Система автомобильного торможения функционирует таким образом: при необходимости уменьшения скорости либо при внезапном торможении шофёр выкручивает соответствующей рычаг, и поршень, пребывающий в основном цилиндре под большим нажимом, начинает отгонять жидкость по особым путям.

Само же торможение либо абсолютная остановка автомобиля совершается в момент переустройства усилий давления жидкости на цилиндры колёс в противодействие тормозных колодок. Так вот, пути, по которым поршень прогоняет жидкость к колёсам, состоят из трубок и шлангов. Вывод из режима работы детали приводит к неисправности целой системы торможения, и ваш автомобиль оказываться непригодным для эксплуатации.

Неисправности трубок

При плохой передаче жидкости по трубкам торможение авто совершается с запозданием, и тормозной путь возрастает практически в два раза. Кроме того, в работе системы, наиболее часто при нажатии педали тормоза, возникают посторонние звуки и некоторые импульсные перемещения.

Причиной повреждения трубок является потеря жидкости в тормозной системе. Эта потеря повергнет к перегреванию тормозных барабанов и к неровному изнашиванию колодок. Ещё одним показателем может быть необычное поведение авто в период нажатия на рычаг, а именно: автомобиль немного отходит в сторону. Конечно, это не прямая причина, однако, как заявляют профессионалы, она может указывать на поломку трубок.

Каждый автомобилист должен немного ориентироваться в конструкции собственной машины, чтобы уметь в случае ремонтных работ ликвидировать поломку собственными руками, если есть такая возможность. В особенности это относится к автотормозной системе. Зачастую при ее неисправностях необходима развальцовка труб, по которым жидкость переходит, при нажатии на рычаг, от цилиндра к колодкам.

Определить поломку самостоятельно можно в следующих ситуациях:

1. Утечка жидкости из системы.
2. Перегревание барабанов.
3. Скрип при нажатии на рычаг.
4. Увеличение хода автотормозной педали.
5. Тормозной путь делается продолжительнее.
6. Изнашивание колодок происходит скачкообразно.

Очевидным признаком того, что трубки износились и пора делать развальцовку, будет повышение тормозного пути.

Отмеченные проблемы наносят весьма высокий ущерб не только отдельным составляющим, но и целой системе. В случае если собственник желает защитить автомобиль от проблем, ему необходимо помнить, что следует хотя бы раз в год проходить тестирование автотормозной системы.

Развальцовка труб — это не особо приятная работа, однако и не очень сложная. Наиболее важное, что развальцевать можно своими руками. Для высококачественного исполнения этой работы необходимо купить специальное приспособление, именуемое «развальцовщиком».

Такой комплект для развальцовки трубок имеет приемлемую цену, и в нем можно увидеть:

• труборез;
• штуцер;
• клещи;
• штампы.

Можно купить набор в любом автомобильном магазине, его стоимость — копейки по сравнению со стоимостью работы на станции технического обслуживания.

Станок для развальцовки

При приобретении прибора для развальцовки необходимо концентрировать внимание на изготовителе и стоимости. Наиболее дешёвые комплекты лучше не приобретать, так как их качество не способствует продолжительной эксплуатации. Этот метод ремонтных работ обойдётся дешевле, чем в автомастерской.

Виновником внепланового износа патрубков считаются коммунальные службы. Разные химические реагенты и соли, щедро рассыпаемые для борьбы, к примеру, с гололёдом, в несколько раз стимулируют ржавление сплава и сокращают отпущенную производителем продолжительность работы многочисленных элементов. И ещё один фактор, заставляющий часто заниматься тормозной системой, — печально прославленные отечественные дороги. При нагрузке трубки деформируются и лопаются. Все совместно приводит к тому, что составляющие выходят быстро из строя.

Самостоятельная развальцовка

Более дешёвым способом является производство самодельного аппарата, а не приобретение набора для развальцовки тормозных трубок. При стремлении и минимальном умении работать руками ничего трудного в этом нет. Для начала следует сделать основание (станину) для крепления частей. Можно составить её из двух металлических уголков. Порезать уголки необходимой длины шлифующей машинкой, высверлить в них 2 отверстия для крепления болтами. Это совершается за 15 минут.

Собрав станину, необходимо сделать отверстия под трубку и убрать фаски на сверлильном станке или дрелью. Наиболее сложным является производство пуансонов (оправок). Можно заказать их токарю.

Если вы решите приобрести набор для развальцовки патрубков, не стоит брать самые дешёвые имеющиеся на рынке альтернативы. Да, можно брать приспособления рублей за 800, однако они наверняка будут одноразовыми частями. Определено, что более или менее высококачественный набор для развальцовки трубок не может стоить дешевле 2000 рублей, а то и дороже.

Зачастую тело трубки остаётся целое, но структура ее головки разрушается. Могут быть и прочие виды поломок:

• коксование резьбы в результате попадания на неё жидкости;
• загрязнение соединений и т. д.

В подобных ситуациях, в случае если позволяет протяжённость, можно попросту отрезать специальным инструментом дефектную часть. Можно сменить трубку целиком, если реализовать следующий ремонт.

Порядок работ

1. Труборезом отрезается необходимый кусок трубки.
2. Она прижимается держателем так, чтобы край выступал за него на 5−6 мм.
3. Взамен конуса устанавливается штамп, соответствующий по сечению трубке.
4. Внутренняя кромка трубы зачищается чем-то заострённым, вполне сгодится и обыкновенный ножик.
5. Торец немножко подпиливается напильником.
6. Надевается штуцер. Резьба гайки должна быть ориентирована к концу трубки, а не к ее телу.
7. Печать вкручивается с расплющиванием окончания трубки. Здесь главное — не переусердствовать и не плющить очень глубоко.
8. Штамп сбивается, и вместо него устанавливается конус. Его необходимо вкручивать осторожно и без перекосов.
9. Итогом должна стать окольцованная гайкой трубка с держателем на конце.
10. Отделанная трубка устанавливается вместо сломанной части, в систему заливается тормозная жидкость, далее прогоняется по ней.
11. Автомобиль и система испытываются на неполадки.

Выяснив, как самостоятельно развальцевать патрубки, обеспечьте себя минимальным количеством аналогичных работ на будущее. Для этого установите на специальное место медную трубку. Уверяем, что вспоминать о развальцовке вам нужно будет гораздо реже. Даже при весьма активной эксплуатации машины ранее чем через 3 года она вам не потребуется.

Плюсы и минусы самостоятельной развальцовки

К плюсам самостоятельной развальцовки можно причислить то, что не нужно платить кому-то за работу.

Из минусов нужно отметить то, что ваш механизм может понадобиться всего раз. Исключение, если вы приобретаете подержанные авто с огромным пробегом, которые находились в плохих, негативных обстоятельствах либо были в авариях, и достаточно часто их меняете.

Делать ремонт по инструкции самому либо поручить профессионалам, приходится решать персонально, однако следить за состоянием всей тормозной системы и патрубками необходимо постоянно.

Итак, подводя итог, можно отметить, что работа по развальцовке патрубков не очень трудоёмкая и сложная. Нужно понимать, что большую часть ремонтных работ стального друга можно с лёгкостью выполнять и самостоятельно. А это весьма существенно, ведь, устраняя неисправность своими руками, можно не только сэкономить денежные средства, но и осуществить работу лучше любого автослесаря. Главное — соблюдать инструкции.

Как самостоятельно развальцевать тормозную трубку

Многие мастера стремятся выполнять большую часть ремонтных работ со своим автомобилем самостоятельно. Таким образом удастся проконтролировать состояние восстанавливаемого узла или системы и быть уверенным в длительности эксплуатационного ресурса. Нередко проводится развальцовка тормозных трубок своими руками. Однако для этой операции требуется определенный комплект инструментов и некоторые навыки.

Когда требуется развальцовка?

При плохой передачи жидкости по трубкам торможение автомобиля происходит с опозданием, и тормозной путь увеличивается почти вдвое. Также в работе системы, особо заметно при нажатии педали тормоза, появляется посторонние звуки, а также некие пульсирующие движения. Движение педали, во время нажатия на нее, покажется вам немного свободным, это очень характерно при нарушении работы тормозной системы, а именно тормозных трубок и шлангов.

Самым явным симптомом того, что трубки начинают или уже износились и пора заниматься развальцовкой – увеличение тормозного пути.

Важно знать, что основными проблемами, из-за которых довольно часто происходит поломка трубочек, есть:

• разрушения структуры шестигранной головки;
• попадание сора и грязи в места резьбовых соединений или же попадание и закоксовывание жидкости в этих местах.

Выше указанные неприятности наносят очень большой вред не только элементам, но всей системе. Если владелец хочет уберечь машину от такого рода неприятностей ему следует помнить, что необходимо хотя бы один раз в год проходить тестирование тормозной системы автомобиля. Если приравнивать элементы и саму систему к километражу, то диагностика обязательно проводиться каждые 50000 километров, а детали, в частности резиновые трубки, меняются после 125 тысяч километров, не зависимо от того каком техническом они состоянии.

Инструкция для самостоятельной развальцовки

Не каждый автомобилист испытывает желание заниматься ремонтом. Для некоторых это слишком сложное занятие, у других же нет времени и желания. Если вы себя относите к перечисленным категориям, то всегда можете обратиться в автосервис, и доверить развальцовку профессионалам.

Есть еще один фактор, который может остановить вас – это отсутствие специального инструмента. Тем не менее, его всегда можно приобрести в автомобильном магазине, либо заказать в Интернете. Инструмент максимально бережно работает с металлом, при этом сохраняется равномерность толщины стенок и гладкость внутренней поверхности.

При желании, вы легко приобретете набор для развальцовки. Туда помимо «развальцовщика» входит:

• труборез;
• клещи;
• зажим;
• штуцер;
• штампы под разные диаметры трубок.

Важно! Не спешите приобретать самые дешевые наборы. В основном они некачественные. Лучше заплатить немного дороже, но срок службы инструментов будет дольше.

Если перечисленные препятствия вас не пугают, а под рукой есть все необходимое, займитесь ремонтом самостоятельно. Процесс развальцовки тормозных трубок не трудоемкий и не займет много времени. При этом, после успешно проделанной работы, вы однозначно почувствуете чувство гордости от собственных возможностей.

Четко следуйте инструкции:

1. Загоните автомобиль на смотровую яму или эстакаду, обездвижьте.
2. Приготовьте набор для развальцовки, а также вам понадобится дрель и немного бензина.
3. Открутите тормозную трубку от суппорта или тормозного цилиндра. Оцените степень поломки и возможность ремонта.
4. Если можно удалить испорченный кусок, при этом сохраняя нужную длину, обрежьте его труборезом и выбросьте. Свое он уже отработал.
5. Исправный обрезанный край обработайте бензином.
6. Клещами зажмите трубку для создания разъема под штуцер.
7. Дрелью и сверлом нужного диаметра снимите фаску по краям трубки.
8. Очистите трубку от стружки и вставьте штуцер.
9. Возьмите инструмент для развальцовки и вставьте в нужное отверстие трубку. Необходимо, чтобы ее конец выступал на 5-6 мм за край.
10. Зажмите инструмент. В это время механизмом обрабатывается нужная часть.
11. Полюбуйтесь результатом работы. На конце трубки должно получиться аккуратное расширение, которое герметично соединит элементы системы.
12. Установите все детали на место. Залейте тормозную жидкость и прокачайте систему, чтобы из нее вышел весь воздух. Протестируйте работу автомобиля.

Использование трубок в конструкции автотранспорта

В современных машинах используются несколько гидравлических систем с различными магистральными разводками. Одной из них является тормозная система. Двигающаяся по ней рабочая жидкость должна быть изолирована от внешней среды за счет герметичности.

Нужно знать, что благодаря хорошим соединениям на стыках патрубков удается добиться высокой степени герметичности для ТС машины.

Успех надежных соединений зависит от качества развальцовки. Данная операция равномерно увеличивает диаметр одного наконечника трубки. У встречной трубки диаметр наконечника уменьшается, чтобы обеспечить завальцовку (вход малого диаметра в увеличенный и удерживание пары в таком положении длительное время).

Если трубки на каком-либо из участков получают механическое повреждение, то из-за разгерметизации системы приходится заменять часть магистральной проводки. На автопредприятии развальцовку делают на спецоборудовании, в котором присутствуют гидравлические, электрические и механические приводы. В гаражных условиях приспособление для развальцовки тормозных трубок чаще всего обладает механическим приводом от мускульной силы исполнителя.

Предназначение тормозных труб

Что бы иметь ясную картину, для чего нужны и какую роль выполняют тормозные трубки, не нужно их рассматривать как отдельный элемент, необходимо ознакомиться со всей тормозной системой автомобиля. Таким образом, поняв работу системы в целом, будет ясна задача трубок. Система торможения, поверхностно, работает таким образом: при необходимости сбавить скорость или резком торможении, водитель выжимает соответственную педаль, и поршень, находящийся в главном цилиндре, под высоким давлением, начинает гнать жидкость по специальным путям.

Само же торможение или полная остановка авто происходит в момент, в момент преобразования усилий давления жидкости на цилиндры колес в сопротивление тормозных колодок. Так вот, пути, по которым поршень гонит жидкость к колесам состоят из тормозных трубок и шлангов. Выход из строя любой детали системы проводит в поломке всей системы торможения, и следовательно, ваш автомобиль становиться не пригодным для эксплуатации.

Профилактика поломки тормозных трубок

Естественно, чтобы не тратить в дальнейшем много времени на поиски поломок и ремонт, лучше всего с заботой относиться к своему транспортному средству. Не ленитесь, а следуйте простым советам:

1. Периодически просматривайте тормозные трубки на наличие ржавчины и дефектов. Загрязнения, микротрещины, коррозия приводят к некорректной работе системы.
2. По регламенту меняйте тормозную жидкость.
3. Проверяйте герметичность креплений.
4. Обрабатывайте поверхности антикоррозийными средствами.
5. Не допускайте течи тормозной жидкости.
6. Станьте сторонником аккуратной езды. Нередки случаи, когда разрывы трубок происходили при преодолении препятствий.
7. Диагностируйте тормозной механизм не менее одного раза в два года. Автомобилистам, которые много времени проводят в дороге, это стоит делать после каждых пятидесяти тысяч пробега.
8. Регулярно следите за износом деталей транспортного средства, и оно позаботится о вашей безопасности.

Как развальцевать тормозную трубку своими руками? Пошаговое описание процесса

Вторым виновником внепланового износа тормозных трубок следует считать коммунальные службы. Химические реагенты и соль, щедро рассыпаемые для борьбы, например, с гололедом, в разы ускоряют ржавление металла и уменьшают отпущенную заводом продолжительность жизни многих деталей. И третий фактор, что заставляет преждевременно заниматься тормозами – печально известные российские дороги.

Ухабы и выбоины создают нерасчетную физическая нагрузка, из-за которой трубки деформируются, а то и лопаются; к тому же они выступают хранилищем химических реагентов даже тогда, когда снег уже сошел (весной). Все вместе приводит к тому, что упомянутые детали выходят из строя не через 70-100 тыс. км, как рассчитывал производитель, а уже через 30-50, да и то в лучших случаях.

Как развальцевать тормозную трубку своими руками: процесс достаточно несложный, но требует покупки, самостоятельного изготовления, взятие в аренду или одолжить у соседа по гаражу специального приспособления для проведения данных работ. Но если вы решите купить станок для развальцовки, не соблазняйтесь самыми дешевыми имеющимися на рынке вариантами. Так, можно взять приспособление рублей за 700-800, но оно точно окажется совсем уж одноразовым. Опытным путем установлено, что более-менее качественный станок не может стоить дешевле 1800-2000 рублей или дороже.

Когда пора менять трубки?

Признаками, что нужно искать набор для развальцовки, являются:

• Во время экстренного торможения, при нажатии на педаль слышен весьма характерный скрип;
• При тех же исходных условиях ощущается ритмичная вибрация;
• Тормозной путь вашей машины заметно удлиняется;
• Ход тормозной педали становится более свободным, она как бы болтается;
• Возможно подтекание тормозной жидкости (особенно это видно при достаточно длительной стоянке машины на ночлег);
• Нередко наблюдается значительный перегрев тормозных барабанов и преждевременный неравномерный износ колодок;
• В косвенных симптомах – отведения в сторону машины во время прямолинейного движения.

Развальцовка и ее подробности

Чаще всего основное тело в тормозной трубки остается целым, но структура ее 6-гранной головки разрушена. Могут быть и другие варианты: коксование резьбовых соединений в результате попадания на них жидкости, засорение их и т. д. В таких ситуациях, если позволяет длина, можно просто обрезать отслоившуюся часть. Но лучше заменить трубку полностью, если собрались осуществить такой ремонт. Кроме развальцовочного станка потребуются клещи, труборез, штуцер и дрель. Из материалов – немного ацетона.

• Труборезом отрезается нужный кусок трубки;
• Она зажимается держателем таким образом, чтобы край выступал за него миллиметров на 5-6;
• Вместо конуса ставится штамп, соответствующий по сечению трубке (и отверстий в держателе и штампов в приспособлении для развальцовки от 5 до 8, так что нужный размер подобрать несложно);
• Внутренняя кромка трубки зачищается чем-нибудь острым, вполне подойдет и обычный нож;
• Торец немного подрихтовывается напильником;
• Надевается штуцер – именно в этот момент, поскольку позже его уже будет не натянуть. Резьба гайки должна быть направлена на конец трубки, не к ее телу;
• Штамп вкручивается с расплющиванием конца трубки. Здесь главное не переусердствовать и не проплющить слишком глубоко;
• Следующий шаг не обязательный – евростандарт крепление выдержан. Однако американский стандарт, называемый еще двойным конусом, считается более надежным. Если вы стремитесь к прочности, приступайте. Штамп снимается, вместо него ставится конус. Его нужно вкручивать постепенно, аккуратно и без перекосов;
• Результатом должна стать окольцованная гайкой трубка с плавным грибком-держателем на конце, если вы остановились на пункте 7, или углублением в шляпке, если вы пошли далее;
• Готовая трубка устанавливается вместо вышедшей из строя, в систему заливается тормозная жидкость, затем прогоняется по ней. Автомобиль и система проверяются на отсутствие вышеописанных признаков неисправностей.

Выяснив, как развальцевать тормозную трубку своими руками, обезопасьте себя на будущее минимумом таких работ: поставьте на предназначенное место медную. Уверяем: вспоминать о развальцовке вам придется значительно реже. Даже при очень интенсивной эксплуатации машины ранее, чем через 2-3 года она вам не понадобится.

Полезная информация? Сохраните у себя, чтобы не потерять

Развальцовка тормозных трубок, набор для развальцовки

Ремонт системы тормозов зачастую не только сводится к замене тормозных колодок или замене-прокачке тормозной жидкости в обоих контурах. Более сложным, требующим аккуратности и определенной квалификации при монтаже, является ремонт тормозных трубок. Зачастую такое случается при сквозной коррозии или разрушении трубы вследствие аварии или ремонта тормозного суппорта.

Ремонт тормозных трубок своими руками и успешное подсоединение тормозного трубопровода к распределительному штуцеру, тройникам, главному тормозному цилиндру и тормозным суппортам, требует качественной обработки торца трубки и формирования фланцевой закраины, или так называемой «воронки». Получают ее с помощью процедуры развальцовки тормозных трубок.

Различают несколько основных вариантов воронки.

1. Евростандартный грибок (по центру). По форме напоминает шину колеса, широко применяется в большинстве авто, выпускаемых на заводах Евразийского континента. Получается самый прочный вариант соединения из приведенных, но считается одноразовым. При умелой постановке можно использовать до трех раз.
2. Обычная простая воронка, полученная отгибом стенок торцевой части трубки специальным инструментом для развальцовки тормозных трубок.
3. Воронка, полученная двойным сложением закраины трубки или простой воронки. Считается стандартом в американских авто. Получают такой тип развальцовки тормозной трубки из грибка, осаживая верхнюю его часть с помощью конусной оправки.

Время использования простой воронки давно ушло, в первую очередь, изменился металл, из которого изготавливались трубы на старых авто. Вместо мягкой и пластичной катаной меди чаще применяется прочная и твердая стальная труба. Если раньше водитель мог развальцевать торец с помощью плоскогубцев, воротка и пары ударов молотком, то сейчас выполнить развальцовку стальных тормозных трубок без приспособления невозможно.

Как выполнить развальцовку тормозных трубок своими руками

Главным условием успешной развальцовки торца трубы всегда было и будет применение качественного, а лучше профессионального, инструмента. Для наших авто, Европа-Азия, покупайте наборы для развальцовки в метрическом исполнении. Американцы выглядят более чем достойно, сверкают хромовым покрытием, но могут подсунуть дюймовую систему. Старый советский стандарт на медную тормозную трубу – 8 мм, более свежие советские и российские варианты использовали стальную в 6 мм.

В плане выбора наиболее доступным можно назвать набор для развальцовки тормозных трубок Force 656B, 906T2, можно использовать более изящные наборы JonnesWay, или распространенные Biltema или Licota.

В набор инструментов для развальцовки входит:

• винтовой вальцовочный пресс и струбцина, с помощью которой выполняется стяжка планок тисков и деформация металла тормозной трубки;
• двух разъемных планок-тисков, имеющих шесть – семь отверстий с конусами, в которые зажимаются трубки для развальцовки;
• отрезное приспособление, позволяющее отрезать торец в строго перпендикулярном направлении;
• набор оправок и конусов различного диаметра для формирования грибков.

При выборе набора для развальцовки обратите внимание на следующие моменты. Первое, винтовые пары винт-гайка пресса и струбцины должны быть черного матового цвета. Это говорит о термообработке и закалке винтовой поверхности. В более дешевом варианте используют покрытие хромом.

Второе, точность выполнения калиброванных отверстий в планках тисков. Обычно внутренняя поверхность конусов покрывается защитной оксидной пленкой на основе фосфатов. Такое покрытие облегчает скольжение деформируемого металла по внутренней поверхности матрицы.

Третье, все калиброванные отверстия имеют числовую маркировку размеров, с указанием единиц измерения – миллиметров или дюймов, пробитых чеканом на глубину до 0,1 мм, без дополнительных хромирования или окраски. Как вариант, вся конструкция может иметь оксидированное покрытие. Нерабочие части могут окрашиваться однотонной светлой краской.

Порядок действий при развальцовке тормозных трубок грибком своими руками:

• выбираем из набора приспособление для точной перпендикулярной обрезки торца тормозной трубки, вставив в отверстие соответствующего диаметра, поджимаем винт и оборачиваем резак пару раз до упора;
• здесь же находится острая полукруглая пила для снятия внутренних фасок и заусениц;
• после опиловки торца тормозной трубы напильником сажаем на трубу гайку-штуцер и закрепляем торец в тисках струбциной, соблюдая величину выпуска конца трубы над плоскостью тисков;
• добавляем на торец трубки пару капель «тормозухи», вставляем оправку соответствующего размера и прессом осаживаем края трубки, получая грибок.

Если по условиям развальцовки необходимо получить американский вариант фиттинга, в струбцину вставляется конус, и края верхней части грибка продавливаются под конус матрицы. Иногда в конструкции струбцины встраивают трещотку, позволяющую ограничить усилие, прилагаемое к поверхности фитинга.

Если развальцовку необходимо выполнять быстро и в большом количестве точек, в случае медных труб используют более простой инструмент – клещи и поворотный ролик.

Пластичность и податливость меди не требует больших усилий для деформации металла, поэтому быстрее и проще развальцевать торец усилием кисти руки. Благодаря компактности приспособления щипцы могут использоваться для развальцовки тормозных труб непосредственно на автомобиле, в условиях, когда проведение работ стандартным набором затруднено.

Особенности развальцовки тормозных трубок

Стальные тормозные трубки, в отличие от медных, практически не имеют запаса пластичности, поэтому грибок и воронка могут получиться с образованием большого числа микротрещин. В этом смысле завальцованная кромка грибка остается менее чувствительной к наличию микротрещин, если, конечно, они находятся только в районе отверстия. Если трещины образовались на периферии, в самом широком месте фиттинга, такой вариант однозначно подлежит отбраковке.

Для американской двойной воронки зачастую возможно использование только медной тормозной трубки. В крайних случаях, если есть острая необходимость развальцовки стальной трубки по американскому стандарту, процедуру выполняют в два или три этапа. На первом этапе после обрезки и опиловки торца трубки его развальцовывают под грибок. Далее полученный вариант подвергают кратковременному отжигу нагревом горелкой, что позволяет снять значительную часть напряжений в металле. Третьим этапом будет развальцовка под промежуточный угол в 25-30 о , вместо положенных 45 о , и повторный отжиг. Последним выполняется окончательная развальцовка под искомый размер воронки.

Если есть возможность, перед выполнением развальцовки трубки стоит потренироваться в получении стальной американской воронки на ненужном обрезке трубы из аналогичного материала.

На видео показан процесс развальцовки тормозных трубок:
