Как сделать вентилятор улитку своими руками?

Вентилятор улитка — так в обиходе называют радиальные, или центробежные вентиляторы. Они широко распространены в промышленности или в крупных системах вентиляции, требующих достаточно высокой энергоемкости воздушного потока для преодоления сопротивления воздуховодов. В большинстве случаев используются промышленные модели вентиляторов, но при необходимости можно изготовить вентилятор «улитка» своими руками.

Устройство и конструкция

Радиальные вентиляторы производят перемещение воздушных потоков с помощью рабочего колеса, установленного внутри корпуса специфической формы. Название «улитка» возникло благодаря некоторому сходству внешнего вида корпуса со спиралеобразной раковиной. Рабочее колесо имеет вид барабана, оборудованного лопатками, расположенными параллельно оси вращения. Работа устройства происходит в тесном взаимодействии корпуса и рабочего колеса, функции которых одинаково важны.

Всасывание происходит в направлении оси вращения, а выброс — по касательной к нему, перпендикулярно к всасыванию. При вращении лопатки захватывают частицы воздуха и с усилием выбрасывают их в центробежном направлении. Корпус вентилятора не позволяет потоку рассеиваться, направляя его в выходное отверстие. В районе центральной части рабочего колеса образуется разрежение, тут же пополняемое притоком из входного отверстия, расположенного в центральной части плоской стороны корпуса.

Особенности

Специфика работы центробежных вентиляторов состоит в способности производить реверс воздушной струи при изменении направления вращения рабочего колеса. При этом, разницы в давлении практически не наблюдается, имеются лишь небольшие отличия параметров, обусловленные использованием обратных сторон лопаток. Это позволяет устанавливать вентилятор в разных участках системы воздуховодов и обеспечивать определенные режимы работы системы.

Конструкция вентилятора улитки достаточно проста. На приводном валу установлено рабочее колесо, вращающееся внутри корпуса. Существуют варианты конструкции, где рабочее колесо не имеет собственного вала и установлено прямо на валу электродвигателя. Это свойственно вентиляторам небольших размеров. Величина определяется номером вентилятора, который обозначает диаметр крыльчатки в дм. Например, радиальный вентилятор № 4 имеет рабочее колесо диаметром 40 см.

Крыльчатки, лопасти

Рабочее колесо (крыльчатка) состоит из лопаток, осуществляющих воздействие на определенные участки воздушного потока, и опорной конструкции карусельного типа.

Существует два вида:

рабочее колесо барабанного типа. Внешне напоминает беличье колесо. Используется в вентиляторах, осуществляющих перемещение газовоздушной среды с обычными требованиями — температура до 80°, отсутствие агрессивных, легковоспламеняющихся, липких или волокнистых включений. Устанавливается в большинстве вентиляторов
открытая крыльчатка. Используется намного реже, так как конструкция подобного типа менее устойчива к механическим воздействиям. Большинство производителей делают такие рабочие колеса только на заказ. Применяется для работ в качестве пылевых устройств, работающих со сложными материалами с волокнистыми включениями

Перемещение воздушного потока происходит посредством контакта с лопатками рабочего колеса. При вращении плоскости лопаток воздействуют на определенный объем воздуха, с которым находятся в непосредственном контакте, уплотняют его и придают соответствующий импульс.

Лопатки рабочего колеса имеют слегка выгнутую форму в виде ложбинки. Существуют колеса с лопатками, загнутыми вперед и назад. Если имеется наклон в сторону вращения (вперед), появляется более мощный импульс воздушного потока, но, при недостаточном питании установки (например, если входной патрубок не способен обеспечить подачу в достаточном объеме) вентилятор начинает «захлебываться». Лопатки, выгнутые назад, дают несколько меньший импульс, но позволяют получить ровный и стабильный режим работы без появления сбоев или срывов.

Самостоятельное изготовление

Рассмотрим, каким образом может быть создан вентилятор улитка своими руками, чертежи которого можно отыскать в сети интернет или изготовить самостоятельно.

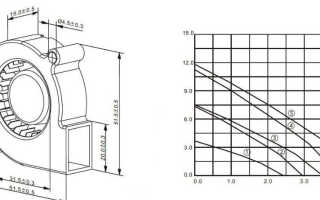

Чертеж

Видеообзор

Рабочее колесо

Прежде всего необходимо обзавестись рабочим колесом. Это важно, так как оно является достаточно массивным элементом и требует хорошей балансировки. Если крыльчатка хоть немного бьет, подшипники электродвигателя (или собственного приводного вала) быстро выйдут из строя. Часто используются готовые крыльчатки от вентиляторов или кондиционеров, но если отыскать их нет возможности, придется делать самостоятельно.

Посадочная муфта

Прежде всего, надо изготовить посадочную муфту. Она делается на токарном станке. Затем муфту прикрепляют к листу металла сваркой или винтами, зажимают в токарном станке и тщательно центруют. В результате получится круглый диск с посадочной муфтой в центре. На нем делается разметка и прикрепляются лопатки. Делать рабочее колесо барабанного типа своими руками нецелесообразно, поскольку качественная балансировка самодельных элементов невозможна.

Корпус

Для корпуса используется листовая сталь или, как в примере на видео, дерево. Из нее вырезают полосу шириной на 0,5-1 см больше толщины рабочего колеса. Полосу сгибают, придавая ей форму улитки. Это — боковая часть корпуса. Затем изготавливают две одинаковых части, повторяющие профиль бокового элемента.

Одна из частей станет внешней стороной корпуса, на ней делают всасывающее отверстие и закрепляют фланец для монтажа воздуховодов или решетки. Вторая часть крепится к корпусу электродвигателя и имеет отверстие для прохода его вала. Она укрепляется на двигателе при помощи болтов, боковая изогнутая часть приваривается к ней сплошным швом без щелей. На кромку привариваются болты, которыми будет прижата внешняя часть со всасывающим отверстием.

Сборка

Самостоятельное изготовление вентилятора — достаточно сложная задача, поскольку необходимо сделать криволинейные детали. Некачественная сборка, ошибки в форме элементов, дисбаланс рабочего колеса являются распространенными недостатками самодельных вентиляторов.

Кроме того, все самоделки сильно шумят во время работы, и избавиться от этого удается крайне редко. Браться за изготовление, не имея навыков слесарных работ, умения качественно варить листовую сталь и выполнять прочие работы бессмысленно. Цена готового вентилятора не настолько велика, чтобы расходовать понапрасну время, материалы и занимать оборудование.

Обзор и сравнение производственных моделей

Готовые вентиляторы имеют стабильные и устойчивые рабочие характеристики, обеспечивают качественную работу с низким уровнем шума. При наличии разветвленной системы воздуховодов, распространяющих звук по всем помещениям, использование малошумящего оборудования очень важно. Рассмотрим эксплуатационные характеристики нескольких промышленных образцов, чтобы знать, от чего следует отталкиваться при проектировании собственного изделия:

Радиальные вентиляторы низкого давления ВР 80-75

Имеют достаточно высокую производительность (от 370 до 71000 м 3 /ч в зависимости от номера вентилятора). Давление находится в пределах 0,37-1820 Па. Используются в системах общеобменной вентиляции или в составе технологического оборудования.

Вентилятор улитка своими руками чертежи

Корпус вентилятора «улитки» напоминает панцирь данного моллюска. Это оборудование используется в ряде промышленных объектов, строительства жилья, вентиляционных системах. Принцип работы — сила, создаваемая вращательным движением роторных лопаток, они проникают в отверстия входа в виде улитки, захватывают воздушный поток и гонят его через отверстия выхода. Располагаются под углом в 90 градусов к отверстию входа.

Особенности

Добротный вентилятор «улитка» своими руками получается в процессе сборочных работ только в том случае, если вы знаете конструкцию. Установка и крыльчатка создают вращательный момент для движения воздуха. Необходимость вытяжного устройства возрастает при ограничении пространства, то монтаж происходит со специализированным оборудованием. Корпус «улитки» вентилятора сделан в виде спирали и служит для направления воздуха.

Самодельные вентиляторы подобного типа весьма популярны в последнее время. Однако при отсутствии навыков и необходимого времени покупка готового оборудования станет одним из лучших вариантов.

Чтобы создать воздушный поток во внутренней части крепления вентилятора «улитки», нужно расположить радиальный элемент — колесо, присоединенное к установке. Разряженное пространство создается загнутыми рабочими лопатками колеса.

Поступление воздушной массы осуществляется через патрубок входа. Давление на входе падает и всасывает окружающий воздух. В результате стремительного продвижения воздуха по спирали в отверстии выхода значительно увеличивается скорость и создается высокое давление. Из выходного патрубка стремительно идет воздушный поток. Если патрубок слева, то ротор вращается по часовой стрелке, если справа, то противоположно.

При сборки своими руками учитывается кривизна используемых лопастей «улитки».

Создаваемые потоки

Центробежные «улитки» — мощность, учитываемая по трем позициям.

Вентиляторы низкого давления — не выше сто кг/см в квадрате. Температура не более 80 °С. Используются при оснащении производственных цехов и строительстве домов. «Улитки» устанавливаются на крышах.

Модели со средним давлением — от ста до триста килограмм на сантиметр квадратный.

Оборудование с высоким давлением — триста -тысяча двести кг/сантиметров в квадрате. Потоки воздуха высокого давления вытяжных «улиток» обычно располагаются в зонах сгорания топлива разных марок в котельных, на складах с ГСМ, системах воздуховода лакокрасочных цехов.

Центробежный вентилятор «улитка» требует надежного крепления и прочного основания. В целях избегания вибрации качественно фиксируется корпус. Игнорирование этого явления приведет к тому, что устройство выйдет из строя.

Читать еще: Как сделать рейсмусовый станок своими руками?

Делаем своими руками

Вопрос риторический, который требует в процессе владения навыками сварщика или жестянщика. Ведь сборка осуществляется из листов металла различной толщины.

Сделать лопатки самому, а затем качественное крепление к ротору — довольно-таки сложная задача. Ведь при нарушении балансировки вентилятор разлетится на кусочки в связи со значительным вращением ротора в первые же минуты работы.

При оценке мощности и скорости вращения правильно подбирают электродвигатель. При этом мастера пользуются улитками, демонтированными с оборудования, пылесосов и вытяжек. Это служит гарантией определения мощности и параметров корпуса.

Собрать вентилятор «улитка» для бытовых нужд в мастерской можно, это будет посильной задачей. В других случаях вентиляторы используются только заводского изготовления.

Создание

Инструкция по созданию.

Рассчитать параметры и размеры будущего оборудования. При этом вставляют демпферные прокладки с целью избегания вибрации при работе. Эти меры позволят сберечь «улитку».
Использование подручного материала при изготовлении корпуса вентилятора из пластика, фанеры. При выполнении работ по сборке лишний раз выясните, что нет зазоров, а швы загерметизированы.
Предварительно надо проанализировать силовые схемы агрегата. Здесь учитывается мощность. При большой мощности вентилятора используется ременной привод. При невысоких мощностях применяют вал, соединения ротора с редуктором.
Используются элементы крепления, а именно пластины буквой «П» для монтажа на корпусе. Прочный фундамент нужен для мощных агрегатов.

Первоначальная задача любого вентилятора заключается в создании верно-направленного воздушного потока из помещения, склонного к загрязнениям или возникновению повышенной влажности. Одним из самых эффективных очистительных систем радиального типа называется вытяжка с необычным названием – улитка.

Вентилятор «Улитка» — эффективная очистительная система

Особенности вытяжки улитка

Запоминающаяся форма и отличительный принцип работы выделяет такую вентиляцию из подобных. Наиболее востребованной улитка будет для помещений с минимальной площадью и свободным пространством. Конструкция вентилятора в виде спирали, служит воздушным каналом в любом складском или промышленном помещении.

На ваш выбор предоставлены заводские агрегаты «улитка» разной комплектации, но при желании – соорудить очистительную систему собственными руками вполне реально. Как установить улитку и чем она лучше остальных очистительных систем? Ответы на эти вопросы кроются в особенностях строения устройства.

Конструкция улитки

Стандартная улитка (зонт) состоит из рабочего колеса и силового агрегата. Свой вентилятор, в зависимости от возложенных функций, может обладать защитными свойствами от коррозии или отличаться повышенной термостойкостью.

Строение улитки подбирается непосредственно под помещение, в которое следует установить дополнительную очистительную систему. При выборе устройства рекомендуется учитывать силу потока воздуха, а именно:

потоки пониженного давления;
давление среднего значения;
потоки высокого давления.

При выборе вентилятора «Улитка» следует учитывать силу потока воздуха

Самодельная улитка

Прежде чем приступить к созданию самодельной системы, народные умельцы рекомендуют определиться с функциональным назначением будущего устройства. Центробежный вентилятор, то бишь зонт из простых подручных материалов подойдет для частичной очистки помещений или сложного оборудования.

В тех случаях, когда вентилятор улитка своими руками предназначается для котлов – корпус устройства обязательно выполнятся из жароустойчивых стальных листов. Центробежный вентилятор, сделанный в домашних условиях, комплектуется из старых частей пылесоса или очистительной системы жилого дома. Такие вентиляторы, как улитка или зонт, прослужат в небольших мастерских на славу, а вот для масштабных предприятий пользы из таких устройств окажется мало.

Весь процесс создания и последующее подключение вентилятора занимает не больше двух дней, с учетом быстрой и качественной работы на всех этапах. Для начала рассчитайте все параметры будущего устройства, включая внешний короб и изоляцию. Не лишним будет рассмотреть вариант дополнительных прокладок, уменьшающий вибрационный эффект от работы устройства «улитка».

Самодельный вентилятор «Улитка» делается из подручных средств

Центробежный вентилятор крепится во внешнем корпусе и устанавливается на неподвижном основании.

В ваших силах с помощью простой схемы сделать, а затем подключить самодельное устройство так называемый зонт, дополнить его и укомплектовать всеми необходимыми элементами для работы в заданном помещении. Главное, это соблюдать все нормы пожарной безопасности и эксплуатировать улитку по назначению.

Создание воздушного потока с высокой плотностью возможно несколькими способами. Одним из эффективных является вентилятор радиального типа или «улитка». Он отличается от других не только формой, но и принципом работы.

Устройство и конструкция вентилятора

Для движения воздуха иногда недостаточно крыльчатки и силового агрегата. В условиях ограниченного пространства следует применять особый вид конструкции вытяжного оборудования. Он приставляет собой спиралевидный корпус, выполняющий функцию воздушного канала. Ее можно сделать своими руками или приобрести уже готовую модель.

Для формирования потока в конструкции предусмотрено радиальное рабочее колесо. Оно соединяется с силовым агрегатом. Лопатки колеса имеют загнутую форму и при движении создают разряженную область. В нее поступает воздух (или газ) из входного патрубка. При продвижении по спиралевидному корпусу возрастает скорость на выходном отверстии.

В зависимости от области применения центробежный вентилятор улитка может быть общего назначения, термостойкий или защищенный от коррозии. Также необходимо учитывать величину создаваемого воздушного потока:

низкого давления. Область применения – производственные цеха, бытовые приборы. Температура воздуха не должна превышать +80°С. Обязательное отсутствие агрессивных сред;
среднее значение давления. Является частью вытяжного оборудования для удаления или транспортировки материалов небольшой фракции, опилок зерна;
высокого давления. Формирует приток воздуха в зону сгорания топлива. Устанавливается в котлах многих типов.

Направление движения лопастей определяется конструкцией, а, в частности, месторасположением выходного патрубка. Если он располагается в левой части — ротор должен крутиться по часовой стрелке. Также учитывается количество лопастей и их кривизна.

Для мощных моделей необходимо сделать своими руками надежное основание с фиксацией корпуса. Промышленная установка будет сильно вибрировать, что может привести к ее постепенному разрушению.

Самостоятельное изготовление

Прежде всего следует определиться с функциональным назначением центробежного вентилятора. Если он необходим для вентиляции определенной части помещения или оборудования – корпус можно сделать из подручных материалов. Для комплектации котла потребуется применить жаропрочную сталь либо сделать его из листов нержавейки своими руками.

Сначала рассчитывается мощность и определяется набор комплектующих. Оптимальным вариантом будет демонтаж улитки со старого оборудования – вытяжки или пылесоса. Преимуществом этого способа изготовления является точное соответствие мощности силового агрегата и параметров корпуса. Вентилятор улитка легко изготавливается своими руками лишь для каких-то прикладных целей небольшой домашней мастерской. В остальных случаях рекомендуется приобрести уже готовую модель промышленного типа или же взять старую из автомобиля.

Порядок действий, чтобы сделать центробежный вентилятор своими руками.

Расчет габаритных размеров. Если устройство будет монтироваться в ограниченном пространстве – предусматривают специальные демпферные прокладки для компенсации вибрации.
Изготовление корпуса. При отсутствии уже готовой конструкции можно использовать листы пластика, сталь или фанеру. В последнем случае особое внимание уделяется герметизации стыков.
Схема установки силового агрегата. Он вращает лопасти, поэтому следует выбрать тип привода. Для небольших конструкций используется вал, соединяющий редуктор двигателя с ротором. В мощных установках применяется привод ременного типа.
Крепежные элементы. Если вентилятор будет установлен на внешнем корпусе, например, котла – делают монтажные П-образные пластины. При значительных мощностях потребуется изготовить надежное и массивное основание.

Это общая схема, по которой можно сделать вытяжной функциональный центробежный агрегат своими руками. Она может измениться в зависимости от наличия комплектующих. Важно соблюдать требования герметизации корпуса, а также обеспечить надежную защиту силового агрегата от возможного засорения пылью и мусором.

Во время работы вентилятор будет сильно шуметь. Уменьшить это будет проблематично, так как вибрацию корпуса при движении воздушных потоков практически невозможно компенсировать своими руками. В особенности это актуально для моделей из металла и пластика. Дерево может частично уменьшить звуковой фон, но при этом оно обладает небольшим сроком эксплуатации.

В видеоматериале можно ознакомиться с процессом изготовления корпуса из ПВХ листов:

Обзор и сравнение производственных готовых моделей

Рассматривая радиальный вентилятор улитка, надо учесть материал изготовления: литой корпус из алюминия, листовая или нержавеющая сталь. Подбирается модель исходя из конкретных нужд, рассмотрим пример серийных моделей в литом корпусе.

Как сделать вентилятор «улитка» своими руками

Читать еще: Химическая металлизация своими руками в домашних условиях

Особенности

При сборки своими руками учитывается кривизна используемых лопастей «улитки».

Создаваемые потоки

Центробежные «улитки» — мощность, учитываемая по трем позициям.

Модели со средним давлением — от ста до триста килограмм на сантиметр квадратный.

Делаем своими руками

Создание

Инструкция по созданию.

Рассчитать параметры и размеры будущего оборудования. При этом вставляют демпферные прокладки с целью избегания вибрации при работе. Эти меры позволят сберечь «улитку».
Использование подручного материала при изготовлении корпуса вентилятора из пластика, фанеры. При выполнении работ по сборке лишний раз выясните, что нет зазоров, а швы загерметизированы.
Предварительно надо проанализировать силовые схемы агрегата. Здесь учитывается мощность. При большой мощности вентилятора используется ременной привод. При невысоких мощностях применяют вал, соединения ротора с редуктором.
Используются элементы крепления, а именно пластины буквой «П» для монтажа на корпусе. Прочный фундамент нужен для мощных агрегатов.

Разновидности вентиляторов улиток

Вентиляторы улитки свое название получи по форме корпуса, которая напоминает панцирь этого моллюска. Сегодня этот вид оборудования применяется и в промышленности, и в жилищном строительстве в вентиляционных системах. Производители предлагают сегодня несколько моделей улиток для вентиляции. Но все они работают по одному и тому же принципу – центробежная сила, создаваемая вращением лопаток на роторе, захватывает воздух через входное отверстие виде улитки и выталкивает его через прямолинейное выходное отверстие, расположенное под 90° в другой плоскости к входному.

Общие данные о центробежных (радиальных) вентиляторах

Вентиляторы улитки имеют двойственное обозначение (маркировку): ВР и ВЦ, то есть, радиальный и центробежный. Первое говорит о том, что лопатки рабочего органа оборудования расположены радиально относительно своего ротора. Второе – это обозначение физического принципа работы прибора, то есть, процесс забора и перемещения воздушных масс происходит за счет центробежной силы.

Именно центробежные вентиляторы в системах вентиляции показали себя с положительной стороны за счет высокой эффективности отвода воздуха.

Принцип действия

Как уже было сказано, вентиляторы этой модификации работают на основе действия центробежной силы.

Лопатки, закрепленные на роторе устройства, вращаются с большой скоростью, создавая завихрения внутри корпуса.
Давление на входе падает, что становится причиной всасывания близ расположенного воздуха, который устремляется внутрь.
Под действием лопаток он отбрасывается к периферии пространства, где создается высокое давление.
Под его действием воздушный поток устремляется к выходному патрубку.

Так работают все центробежные модели, которые устанавливаются не только в системах вентиляции, но и дымоудаления. О последних надо сказать, что изготавливают их корпус из алюминиевого сплава или стали, покрытой жаростойкими материалами, а комплектуют взрывозащищенным электродвигателем.

Особенности конструкции

Как уже было сказано, основная особенность конструкции – улитка. Необходимо обозначить и форму лопаток. В вентиляторах этой марки применяют три их разновидности:

с прямым наклоном,
с наклоном назад,
в виде крыла.

Первая позиция – это небольшие вентиляторы с большой мощностью и производительностью. То есть, они могут создавать условия, при которых другие модели требуют наличия большого корпуса. При этом они работают с низким уровнем шума. Вторая позиция – это экономный вариант, который потребляет на 20% электроэнергии меньше, чем другие позиции. Такие вентиляторы легко переносят нагрузки.

Что касается исполнения, которое относится к электродвигателю, то здесь также три позиции:

ротор закреплен напрямую с валом двигателя через муфту и подшипники;
через ременную передачу с помощью шкивов;
крыльчатка насажена на вал электродвигателя.

И еще одна особенность – это места соединения вентилятора с воздуховодами вентиляционной системы. Входной патрубок имеет прямоугольную форму отверстия, выходной круглую.

Виды центробежных вентиляторов улиток – это три позиции, отличающиеся друг от друга мощностью. Этот параметр зависит от скорости вращения электродвигателя, а соответственно и ротора, а также от количества лопаток в конструкции устройства. Вот три вида:

Вентиляторы улитки низкого давления, параметр которых не превышает 100 кг/см². Чаще всего их используют в системах вентиляции многоквартирных домов. Устанавливают улитки на крышах.
Модели среднего давления – 100-300 кг/см². Устанавливаются в системах вентиляции промышленных объектов.
Разновидность высокого давления – 300-1200 кг/см². Это мощные вентиляторные установки, которые обычно включают в систему воздухоотвода лакокрасочных цехов, в производствах, где установлен пневмотранспорт, на складах с горюче-смазочными материалами и прочих помещениях.

Есть еще одно разделение вентиляторов улиток – по своему назначению. Это в первую очередь приборы общего назначения. Далее еще три позиции: взрывозащищенные, термостойкие и коррозионостойкие.

Ограничения в использовании

Производители и специалисты рекомендуют устанавливать улитки в системах вентиляции, которые не используются для отвода воздуха:

с липкими взвесями с концентрацией более 10 мг/м³;
с волокнистыми материалами в воздухе;
со взрывоопасными включениями;
с коррозионными частицами;
и на складах, где хранится взрывчатка.

Во всех остальных случаях использовать улитки можно без ограничений. И еще один момент, регламентирующий условия их эксплуатации, это температурный режим, который нельзя нарушать: от -45С до +45С.

Как сделать своими руками

Вопрос, поставленный названием этого раздела, можно отнести к категории риторических. То есть, в принципе, сделать улитку своими руками можно, если владеть навыками жестянщика или сварщика. Потому что собирать прибор придется из листового металла. А в зависимости от мощности и производительности устройства металл будет разной толщины.

Плюс ко всему самостоятельно сделать лопатки и качественно прикрепить их к ротору – сложно. Потому что ротор будет вращаться с огромной скоростью, и если балансировка конструкции нарушена, то вентилятор разнесет на части в первые 20 секунд работы. Да и правильно подобрать электродвигатель надо с учетом мощности и скорости вращения, плюс грамотно провести подсоединение его к ротору вентилятора. Так что не пытайтесь ничего делать своими руками – это опасно для вашей же жизни.

Как сделать улитку для вентилятора своими руками
