Гравер своими руками в домашних условиях

Делаем гравер своими руками

Что потребуется
Как сделать гравер из DVD-привода
Изготовление бормашины из блендера
Как сделать из дрели

Гравировка украсит любое изделие, будь то ювелирное украшение или бытовые предметы. Гравировальные работы проводятся по металлу, дереву, камню и даже по стеклу. Можно, конечно, купить готовое оборудование, а можно изготовить гравер самостоятельно.

Что потребуется

Чтобы изготовить гравер своими руками, необходимо следующее.

Гибкий вал, на одном конце которого крепится насадка. Гибкий вал представляет собой трос, который передаёт вращение, что делает возможным работу самодельного инструмента. Эта деталь продаётся в специализированных магазинах. Также можно использовать трос, который крепится к спидометру автомобиля или мотоцикла. Чтобы гравер работал, потребуется насадка. Её снимают с бормашины или изготавливают из текстолитового бруса.

Электродвигатель, работающий под напряжением 220В. Для этого можно использовать мотор стиральной машинки, подойдёт и проигрыватель от магнитофона. Лучший вариант для самодельного гравера – мотор от швейной машинки. В её комплектации имеется реостат, при помощи которого можно регулировать частоту вращений гибкого вала.

Инструменты, которыми будет выполняться гравировка. Можно использовать стоматологические приборы. Подойдут и другие инструменты. Всё зависит от выполняемой работы.

Как сделать гравер из DVD-привода

Из DVD-привода изготавливают лазерный гравер или ЧПУ станок. Чтобы сделать самодельный инструмент, потребуется:

отладочная плата с USB-кабелем;
DVD или CD;
фанера толщиной 6-10 мм;
саморезы по дереву;
лазерный модуль;
джойстик;
компьютерный блок питания;
полупроводниковые триоды TIP120 или TIP122;
резистор 2200 Ом;
провода для соединения;
электролобзик;
дрель;
свёрла по дереву 2, 3 и 4 мм;
паяльник;
канифоль;
гайки и шайбы 4 мм;
винт 4X20 мм.

Процесс изготовления ручного гравера следующий.

DVD или CD приводы разбирают, вынимая внутренний механизм.
Удаляют оптику и плату механизма.
Отрезают провод, отходящий от шагового двигателя. На его место припаивают провода.
Из фанеры вырезают квадрат со стороной 8 см и приклеивают его на один из приводов.
К другому приводу крепят пластинку, на которую будет устанавливаться лазер. Для этого подойдут и фанера, и пластик.
Корпус гравера изготавливают по шаблонам, распечатанным на принтере. В качестве материалов используют фанеру или пластмассу. В заготовках просверливают отверстия, в которые будут вкручиваться саморезы.
В получившихся деталях проделывают отверстия для крепления приводов. Точной разметки нет, так как механизмы бывают разных размеров и могут располагаться различными способами.
Заготовки соединяют саморезами, предварительно просверлив отверстия 2 мм, чтобы фанера не треснула. Пластиковые детали соединяют железными уголками и винтами.
Для придания красоты внешнему виду инструмента гравер ошкуривают и красят. Можно использовать аэрозольные или акриловые краски.
От блока питания отрезают колодки. Замыкают зелёный и чёрный провода. Скручивают либо ставят между ними выключатель для удобства.
Далее выводят красный, жёлтый и чёрный провода, чтобы подключить нагрузку.
Гравер крепят к блоку питания при помощи двухстороннего скотча.
К отладочной плате крепят джойстик и кнопку, затем выводят провода и крепят к фанерному корпусу.
Для того чтобы правильно разместить электрику, используют специальные схемы.
Лазер подключают через транзисторы. Чтобы лазер прочно крепился, его прикручивают к пластиковой пластине. Сначала крепится радиатор охлаждения, затем внутрь вставляется лазер, который затем фиксируют винтами. Далее эту конструкцию закрепляют на корпус гравера.
Затем скачивают программное обеспечение для Aurdino. Лучше скачивать новую версию, чтобы механизм работал исправно.

Нужно помнить, что лазер способен нанести вред сетчатке глаза. Именно поэтому настраивать, проверять работу гравера нужно в защитных очках.

Также создание гравировального станка из DVD-привода требует не только аккуратности, но и знаний в электрике, а также осведомлённости в программных обеспечениях. Ведь нормальная работа ЧПУ станка зависит от настройки программ, при помощи которых задаются задачи выполнения для гравера.

Изготовление бормашины из блендера

Кухонная техника часто используется для изготовления различных инструментов. Электрический гравер можно сделать самому в домашних условиях. Для этого потребуются:

блендер;
кулачковый патрон с ключом;
насадка под кулачковый патрон;
напильник.

Процесс изготовления состоит из нескольких этапов.

Сначала корпус блендера разбирают. Затем снимают заводскую насадку и отрезают часть корпуса. Потом блендер включают и стачивают диаметр рабочей части до нужного размера. Для этого используют плоский напильник для работ по металлу.
После этого корпус снова собирают. Затем крепят на вал блендера насадку. На неё при помощи винтов закрепляют кулачковый патрон.

Для того чтобы изготовленный из блендера гравер работал исправно, используют «левые» свёрла. Всё из-за того, что моторчик блендера вращается против часовой стрелки.

Как сделать из дрели

Сделать мощный гравер можно из обычной дрели. Для этого приспособления потребуются:

трос сцепления или тормоза от мотоцикла;
старый пистолет для монтажной пены;
кран для спуска воздуха;
длинный винт;
два подшипника;
металлическая или медная труба;
материалы для пайки;
ножовка по металлу;
дрель;
болгарка;
паяльная лампа;
молоток;
наждачка.

Чтобы изготовить гравировальный аппарат, нужно в точности следовать инструкции.

Для начала удлинённый болт нужно превратить в трубку. Для того чтобы это сделать, дрель зажимают в тиски строго за ручку. На винт наворачивают кран для спуска воздуха. Затем дрель включают и сверлом 2-3 мм высверливают винт. Сверлить нужно точно по центру до упора.
Далее берут два надфиля и, аккуратно зажав между ними винт, снимают поверхность резьбы в процессе вращения дрели. Ближе к патрону нужно оставить 6-8 см нетронутой резьбы.
Трубку отпиливают по краю резьбы и зажимают в тисках. Затем к ней прикручивают кран спуска воздуха и первый подшипник. Потом фиксируют трубку при помощи второго подшипника.
Для изготовления рукояти гравера используют удлинённую часть монтажного пистолета. Её укорачивают по размеру винта, добавляя 2 см без учёта длины спускового крана.
Чтобы изготовить удерживающий механизм, используют ножовку. На закреплённом в тисках валу делают крестообразный надпил со стороны нетронутой резьбы. Спусковой кран шлифуют до состояния конуса, чтобы было удобнее работать с гравером.
Трос сцепления избавляют от оболочки. В полую трубочку, высверленную из винта, вставляют один край троса. Потом соединение нагревают и заполняют пустоту оловом. Эту процедуру проводят при помощи паяльной лампы. После этого подшипники поджимают.
Деталь накрывается обрезком от монтажного пистолета как колпачком.
Затем внешнюю оболочку тросика нужно снова надеть на него. Оболочку надевают на трос и протягивают до упора. Обратную сторону троса помещают в тормозную трубку и прессуют при помощи молотка.
Плоским надфилем делают грани на стальной трубке. Это делают, чтобы можно было затягивать гаечным ключом свёрла и фрезы.

Самодельный гравер с гибким валом

В домашней мастерской периодически возникают случаи, когда при изготовлении детали появляется необходимость обработать или доработать поверхность, к которой не добраться на универсальном оборудовании. Так деталь может оказаться громоздкой, хрупкой или не жесткой, нет возможности закрепить деталь или требуется доработка поверхностей по месту.

Для такого случая, используется ручное приспособление с гибким валом и механическим вращением режущего инструмента. Называют приспособление по разному – гравер с гибким валом, мини-дрель, бормашина и др.

Это устройство, внешне напоминающее авторучку, с вращающимся сменным обрабатывающим инструментом, соединенную гибким валом с внешним электроприводом. Ручной гравер, используемый в комплекте с гибким валом, позволяет проводить обработку труднодоступных мест на любых изделиях.

Этот прибор является универсальным, поскольку, используя набор различного инструмента, им можно фрезеровать, шлифовать, полировать, гравировать и резать материал, сверлить отверстия небольшого диаметра, очищать поверхности. Оснащая прибор соответствующей рабочей насадкой, можно успешно использовать его для работ по черному и цветному металлу, дереву, кости, камню, стеклу, керамике, пластмассам и другим материалам.

Хотя приобрести такое устройство на современном рынке не сложно, многие поступают иначе и делают гравер своими руками. Самодельное устройство обойдется недорого и не вызовет особых проблем при изготовлении. Несмотря на простоту конструкции, самодельный гравер позволяет успешно выполнять такие же операции, что и гравер серийной модели.

Читать еще: Как сделать распылитель для побелки своими руками?

Чтобы сделать простейший, но удобный в использовании функциональный гравер, вам потребуются комплектующие.
— Гибкий вал (находится в хозяйстве или приобретается).
— Рабочая насадка (изыскание или изготовление).
— Два шарикоподшипника диаметром 22 х 8 мм.
— Привод гравера.
— Набор инструментов, при помощи которых будет выполняться обработка. Для самодельной рабочей насадки подойдет любой инструмент с диаметром хвостовика от 1 до 3,5 мм.

Гибкий вал обладает повышенной жесткостью на кручение и малой на изгиб. К одному концу гибкого вала, присоединяется специальный патрон. Он оборудован простейшим цанговым зажимом, который применяется в качестве крепежного механизма для насадок, которые легко снимаются и устанавливаются. Другой конец гибкого вала соединяется с электроприводом посредством переходной муфты.
Гибкий вал возможно приобрести на AliExpress

Однако, в качестве гибкого вала для гравера, возможно использовать приводной вал от бормашины или вал для спидометра автомобиля или мотоцикла. Этот вариант мы и используем для нашей самоделки.

За счет гибкого вала прибор обладает преимуществом. Во время эксплуатации устройства отсутствует излишняя нагрузка на руки. Обусловлено это тем, что головка вала в несколько раз легче электроинструмента со встроенным приводом.

Изготовление рабочей насадки

Корпус рабочей насадки, в зажимном механизме которой будет фиксироваться режущий инструмент, также можно использовать от бормашины или изготовить самостоятельно. В нашем случае, он изготовлен из стали (воспользовался услугами токаря – соседа по гаражу). Такой вариант имеет свои плюсы — прочность и точность, но и минусы — больший вес. В связи с небольшими нагрузками, возможно изготовить корпус из цветного металла (например, более легких алюминиевых сплавов) или из бруска текстолита, просверлив в его внутренней части ступенчатое отверстие под подшипники и обработав наружный контур корпуса под свою руку для удобного удержания.

Резьбовая часть корпуса предназначена для его соединения с применяемым гибким валом спидометра и соответствует ему по резьбе. В нашем случае, это М18х1,5 длиной 10 мм. Корпус длиной 70 мм расточен под два шарикоподшипника диаметром 22 х 8 мм.
В качестве приводного вала с цанговым зажимом, который будет устанавливаться в корпус, применяем двухсторонний ручной инструмент со сменными цангами, используемый иногда для досверливания отверстий в платах. Пора этот инструмент механизировать.

Наружный диаметр трубки (рукоятки) корпуса инструмента — 8 мм, несколько увеличенный при выполнении операции накатки рифлений. Резьба цанг вворачиваемых в инструмент – М6. Разбираем инструмент и комплектуем сборку двумя шарикоподшипниками.

На ширину подшипника, для его плотной посадки, с краев трубки зачищаем рифления. Прессуем подшипник с одной стороны. Для фиксации вала при зажиме режущего инструмента в цанге, подбираем втулку подходящих размеров, устанавливаем ее на середине трубки и фиксируем штифтом. Сверлим через установленную втулку, по диаметру, сквозное отверстие 3,5 мм для установки стопора при зажиме.

В резьбовое отверстие трубки инструмента, с одной стороны (вместо цанги), вворачиваем отрезок медной трубки диаметром 6 мм. Для этого, на одном ее конце предварительно нарезаем резьбу М6, а другой конец аккуратно сжимаем до плотного вхождения квадрата на выходном конце гибкого вала спидометра. В итоге, полная длина приводного вала должна совпадать с длиной корпуса.

Измеряем расстояние от переднего торца трубки до отверстия под стопор. Собранный вал устанавливаем в корпус, до упора в заднюю стенку. Отмечаем на корпусе расположение стопорного отверстия. Извлекаем приводной вал и сверлим стопорное отверстие в корпусе. Смазав подшипники собираем рабочую насадку. Проверяем соосность отверстий под стопор. Если подшипники оказались незащищенными, вырезаем и устанавливаем, со стороны цанги, защитную шайбу из пластика или фетра.

После полной сборки корпуса рабочей насадки, открытый торец приводного вала должен совпадать с торцем корпуса, а обжатый торец медной трубки быть вровень с резьбовым торцем.

Устанавливаем цангу нужного размера.

Закрепляем на корпусе гибкий вал.

Для закрепления режущего инструмента

используем выколотку в качестве стопора.

Инструмент
В качестве инструментов, превращающих компактное гравировальное устройство в многофункциональное обрабатывающее приспособление, применяются:
— сверла, при помощи которых гравер превращается в минидрель;
— фрезы различной конструкции, позволяющие выполнять обработку плоских и фасонных поверхностей, а также отверстий, пазов и углублений разной конфигурации;
— дисковые инструменты, используемые для выполнения отрезных операций по материалам небольшой толщины;
— металлические щетки, которые применяются для зачистки обрабатываемых поверхностей от следов коррозии и других загрязнений;
— абразивные инструменты с рабочими головками круглой, полукруглой, овальной и цилиндрической формы, используемые для шлифовки и полировки поверхностей;
— инструменты с рабочей головкой конической формы для нанесения на поверхность обрабатываемого изделия надписей и узоров;
— инструменты, рабочая головка которых выполнена из войлока, для выполнения полировочных операций.

Достаточно качественные фрезы для гравировальных установок можно сделать из поломанных сверл, если придать их рабочей части требуемую конфигурацию, используя обычный точильный станок.

Привод приспособления
Приводной электродвигатель, в качестве которого можно использовать любой мотор, работающий от электрического тока напряжением 220 вольт. Это может быть двигатель от стиральной машинки или другой не используемой вами бытовой техники.

Оптимальным для самодельного гравера является электродвигатель от швейной машины, так как там возможно, в достаточно широких пределах регулировать скорость вращения вала. Такие двигатели, как правило, способны развивать скорость вращения вала до 6 тыс. об/мин, чего вполне достаточно для бытового гравера. С мягкими материалами лучше работать на медленных оборотах, так как высокая скорость вращения повлечет за собой перегрев инструмента или оплавление краев у обрабатываемого изделия. На средней скорости рекомендуется работать с металлом. Обрабатывать твердый природный камень лучше всего на максимальных оборотах.

В качестве привода для гравера можно использовать болгарку с «полетевшим» редуктором, дрель или шуруповерт.
Возможен и такой временный вариант применения

Всё гениальное просто: ручной гравёр своими руками

Очень часто домашний мастер сталкивается с необходимостью сделать небольшой надпил на металлической или деревянной детали, гравировку на брелоке, полировку в труднодоступном месте. В подобных случаях громоздким электроинструментом не справиться, потому приходится обращаться к специалистам, оплачивая их услуги. Сегодня мы предлагаем нашему уважаемому читателю более простое решение подобной проблемы, которое описывает в своей статье автор YouTube-канала «МАГЁМ».

Немного о ручном гравёре: назначение, особенности инструмента, необходимые материалы

Ручной гравёр, называемый в простонародье бормашинкой, представляет собой универсальный электроинструмент, способный выполнять задачи болгарки, гравёра, дрели или даже фрезера. Однако его особенность в том, что он даёт возможность работы с очень мелкими деталями и в труднодоступных местах. Для его изготовления в условиях гаража или мастерской не понадобится много материала, хотя некоторые детали придётся докупить. Но конечная стоимость устройства не превысит 200 рублей, что уже не может не радовать.

Начнём с того, что потребуется для его изготовления.

Старый тросик сцепления или тормоза от мотоцикла (можно найти практически в любом гараже).
Отслуживший своё пистолет для монтажной пены.
Кран Маевского и длинный винт, который будет в него вкручиваться.
2 подшипника с внутренним диаметром чуть меньше винта.
Медная или стальная трубка – тормозная магистраль авто.
Проволочный припой.
Ножовка по металлу.

В качестве привода будет использоваться обычная дрель. Кроме перечисленного, необходимо приготовить болгарку, паяльную лампу, молоток и наждачную бумагу.

Подготовка деталей будущей бормашины

Начать следует с изготовления трубки из длинного винта. Для этого нужно зажать в тисках дрель (это необходимо сделать за ручку, за корпус нельзя зажимать ни в коем случае). В патроне фиксируется болт без шляпки, а на его резьбовую сторону наворачивается кран Маевского – он будет использован в качестве направляющей. После подбирается сверло, подходящее под отверстие крана, дрель включается и винт просверливается ровно по центру на максимально возможную длину.

Читать еще: Как изготовить газовую горелку своими руками?

Дальнейшая работа требует предельной аккуратности. При помощи двух надфилей, между которыми будет вращаться зажатый в патроне дрели винт, нужно снять резьбу так, чтобы на получившуюся втулку можно было насадить подшипники. При этом, с ближней к патрону стороны должно остаться около 6-8 см неповреждённой резьбы – это очень важно.

При помощи надфилей винт обтачивается до нужного диаметра
ФОТО: youtube.com

Сборка внутренней части механизма гравёра

Отпилив винт по краю резьбы, наворачиваем на него кран Маевского и надеваем практически до упора первый подшипник, зажав втулку в тисках. Далее надевается трубка, а следом её фииксирует второй подшипник. Внутренняя часть бормашины готова.

Надеваем на вал подшипники и трубку
ФОТО: youtube.com

Работа с пистолетом для монтажной пены

С этого инструмента потребуется лишь внешняя длинная трубка. От неё нужно отпилить отрезок, длиной с готовую внутреннюю часть без крана Маевского, добавив 2 см. Это будет оболочка, которая послужит рукоятью гравёра.

Отмеряется и отрезается трубка необходимого размера
ФОТО: youtube.com

Изготовление цангового механизма для зажима фрез

Для изготовления механизма, способного удерживать тонкие свёрла или фрезы, потребуется ножовка по металлу. Готовый вал закрепляется в тисках и со стороны оставшейся резьбы, на всю её длину, делается крестообразный надпил. Теперь, если кран Маевского затянуть туже, получившиеся лепестки сожмутся.

Сам кран Маевского обтачивается под конус для удобства работы с гравёром.

Обтачиваем кран Маевского под конус, после чего с ним будет значительно удобнее работать
ФОТО: youtube.com

Работа по изготовлению гибкого вала

Здесь необходимо сначала освободить тросик от оболочки, однако выбрасывать её нельзя – она пригодится впоследствии. Собранная внутренняя часть механизма вращения зажимается в тиски, после чего во втулку, сделанную из болта, вставляется один край тросика. Теперь нужно разогреть получившееся соединение и заполнить внутреннюю пустоту расплавленным оловом. В этой работе поможет паяльная лампа.

Втулка с тросиком прогревается, после чего в неё начинает просачиваться расплавленный припой
ФОТО: youtube.com

Остаётся поджать подшипники, убедиться, что соединение получилось качественным, после чего можно продолжить сборку.

Соединение проверяется, а подшипники поджимаются как можно более плотно
ФОТО: youtube.com

Далее, отрезок трубки, отпиленный от пистолета для монтажной пены, одевается поверх обоих подшипников. По сути, сам механизм вращения на этом можно считать законченным. Останется лишь защитить оператора.

Трубка надевается поверх подшипников практически вплотную к наконечнику
ФОТО: youtube.com

Защита мастера при работе с бормашиной

Теперь требуется надеть кожух тросика на место, однако сделать это не просто. После того, как отрублены наконечники, тросик начинает распускаться. Здесь на помощь придёт тот же припой и паяльная лампа. Кожух надевается на трос и протягивается до упора. По причине того, что внешняя трубка немного длиннее внутренней, защита уходит внутрь. Обратная сторона троса помещается в тормозную трубку и запрессовывается при помощи молотка.

Опрессовка обратного края, который будет зажиматься в патрон дрели
ФОТО: youtube.com

Финальный штрих: проточка под гаечный ключ

Для того, чтобы затянуть фрезу или сверло в цанговом патроне, потребуется обеспечение возможности работы гаечным ключом как с валом, так и с наконечником. Если на кране Маевского грани уже были (они остались с краю), то на втулке их нужно сделать. Этот вопрос легко решается при помощи плоского надфиля.

Проточка граней под гаечный ключ на втулке
ФОТО: youtube.com

Коротко об изготовлении отрезных фрез

Изготовить такие расходники довольно просто, а потому удобнее будет показать это исключительно на фотопримерах.

Когда фреза готова, её можно установить в гравёр, затянув цанговый патрон ключами
ФОТО: youtube.com

Подведём итог

Работа по изготовлению ручного электрического гравёра из дрели своими руками не слишком проста. Однако, если домашний мастер всё же решит за неё взяться и доведёт до конца, то он получит уникальный инструмент, который будет полезен всегда. Вряд ли такое приспособление будет простаивать. А если сравнить стоимость подобного изделия заводского производства, то значимость такого гравёра в ваших глазах возрастёт в разы.

А это работа, которую он с успехом выполняет
ФОТО: youtube.com

Надеемся, что информация, предоставленная нами сегодня, не оставит равнодушным ни одного домашнего мастера. Если остались вопросы по теме, задавайте их в комментариях ниже. Наша редакция обязательно на них ответит.

Делаем простую бормашину, практически из хлама

Бормашина или гравер — великое подспорье в «настольных» работах. В самом деле, в широкой продаже существует множество разнообразных насадок и их наборов, позволяющих резать различные материалы, зачищать, шлифовать, гравировать, опять же сверлить, всякие мелочи, часто в весьма труднодоступных местах. Бормашина может с успехом применяться в ювелирном деле, радиолюбительской практике, моделизме, мелкой слесарной и столярной работе, при работе со стеклом. Это действительно универсальный инструмент, здорово способствующий целостности пальцев и при мелкой работе, хорошо бы всегда иметь его наготове, под рукой.

Существуют граверы «широкого потребления» — напоминающие уменьшенную электродрель, 3-4 см толщиной. Коллекторный моторчик позволяет без особенных затей получить высокие обороты, цанговый зажим с набором из нескольких цанг, легок и прост. Несмотря на всего, несколько сотен ватт мощности, машинка в таком виде, не особенно удобна для работы, поэтому, в комплекты, часто входит гибкий вал и кронштейн для подвеса машинки.

Хрестоматийная сетевая мини-дрель — гравер, комплект.

Не смотря на добавки повышающие удобство, предпочтительной конструкцией бормашины, видится ювелирный вариант, изначально предназначенный для подвешивания и работы с гибким валом.

Включение и регулирование оборотов такой машинки осуществляется педалью, что также представляется весьма удобным.

Итак. Здесь рассмотрено изготовление самодельной бормашины подобной ювелирной, из готовых, узлов, преимущественно, от вышедшей из строя техники. Можно сказать — из накопившегося хлама. Специально приобретен, только гибкий вал — на любимом и родном китайском сайте. Поводом стал выход из строя фабричного гравера — мини-дрели. Его комплект гибкого вала не предполагал, а приобрести соответствующий не удалось. Приходилось орудовать «тушкой» — не особенно удобно, но выхода не было. Тем не менее, польза от машинки была несомненная, а при некоторых работах, инструмент был просто незаменим. От гравера, в наследство остался изрядный комплект инструмента.

Что потребовалось для работы:

Обычный набор мелкого слесарного инструмента;
набор инструмента для электромонтажа;
УШМ.

Гибкий вал;
пригодились поломанный блендер;
педаль от электропривода швейной машины;
крепеж;
липкая лента.

От вышедшего из строя комплекта для электрификации швейной машинки, осталась педаль включения с проводами и разъемами. Педаль, после исследования, признана удовлетворительного исполнения — керамический выключатель — регулятор внутри, металлический корпус на который не страшно наступать, провода и разъемы достаточной мощности, даже ответный разъем нашелся.

Главным героем конструкции, является, конечно же мотор. Здесь, практически без изменений применяется «ручной» блендер — его металлический присоединяемый вал с ножами, заклинило в пластиковой втулке. Неремонтопригодная конструкция, не позволила восстановить узел, и кухонную штуковину пришлось комиссовать. Мотор блендера, тем не менее, остался, как Владимир Иллич — живее всех живых, и вполне подходящий для нашего применения — коллекторный быстроходный, 300 Вт, работает очень тихо для своего типа.

У присоединяемой пластиковой «ноги» отрезал верхнюю часть (длинная стрелочка), так, чтобы ручка имеющегося гибкого вала проходила через узкую его часть. Маленькой стрелочкой, показан заклинивший узел.

Существенной задачей, при изготовлении машины, является присоединение гибкого вала к мотору — обороты большие, требуется хорошая соосность и отсутствие эксцентриситета. Можно приобрести любого нужного диаметра соединительные муфты, здесь, однако, решил обойтись штатными деталями.

На оси мотора, укреплена переходная, для присоединения штатного блендерного ножа, втулка из прочного вязкого пластика. Снять ее простыми средствами не удалось, решено было оставить и применить. Внутренний диаметр втулки оказался чуть меньше присоединительного диаметра гибкого вала. Решено было несколько подточить его хвост, для плотной посадки во втулку. Стачивал лишнее на вращающемся валу, включив его наоборот — крутя за сторону с ручкой, держа в руках обратную сторону. В качестве привода, использовал сверлильный станок, настроенный на 3000 об/мин.

Читать еще: Как сделать гидроколун для дров своими руками?

Нижнюю часть ручки следует зафиксировать, иначе, ее будет сильно болтать — вплоть до повреждения цанги. В сверлильном станке, зафиксировать ручку оказалось довольно просто — пропустил ее через центральное отверстие в опорной поверхности, диаметр его, оказался близким. В цанге гибкого вала, был установлен держатель абразивных дисков, его торчащую часть и зажал в сверлильный патрон.

Стачивать пришлось около 1 мм. Делать это вращающимся валом на неподвижном абразивном бруске оказалось малопродуктивно, пришлось вспомнить точение вращающихся железок УШМ. Дело было так — рядом со сверлильным станком, поудобнее положил маленькую «болгарку», так, чтобы придерживать ее одной рукой. Примерился, включил сверлильный станок, включил болгарку, и вращающимся валом, делал этакие скользящие движения по краю абразивного диска. Обязательно применение наушников и защитного щитка для глаз. Примерять почаще!

После подгонки диаметра вала, очень плотно посадил его во втулку — поверхность после болгарочного точения получается грубой и трения вполне хватало для нормальной работы, так и работал некоторое время. Для установки штифта аккуратненько просверлил втулку вместе с валом сверлом ø0,5мм и забил в отверстие нетолстый гвоздик. Вошел с натягом, выступающий край, плоскогубцами загнул на втулку.

Мотор с заштифтованой втулкой примерил в корпусе, убедился, что ничего нигде не цепляет. Можно попробовать включить. Да, перед сборкой корпуса, закоротил штатную кнопку — здесь пластиковый толкатель на корпусе прижимает гибкую бронзовую полоску к торчащей «перемычке» на платке сетевого фильтра. Залудил их и спаял насмерть — включение у нашей машины будет внешнее — педалью.

После сборки корпуса, нужно зафиксировать неподвижный конец гибкого вала, иначе, при работе мотора его сильно трясет, здесь, использовал штатную деталь блендера — кусок присоединяемой ноги с ножами.

Плотное соосное фиксирование, было обеспечено любимым материалом самодельщиков всех времен и народов (хотя у них там, наверное, это скотч). Даже вот синего цвета нашлась — классика. Уплотнял так — делал намотку несколько больше нужной — конус не «садился» на место, потом по одному слою отматывал, до плотной посадки пластиковой детали. Начинал с нижней. Получилось чудо как хорошо. Никакой вибрации.

Вилку от моторной части бормашины, решил приделать снизу, к рабочему столу, посему, дополнил ее текстолитовым основанием – к счастью, в вилке имелись крепежные отверстия, хорошо подошли винты М3.

— А где же ваша кроватка? — спросила Маша.
— В том-то и дело, — засмеялась Летучая Мышь, — что я обхожусь без всякой кроватки. Ах, какие чудесные сны снятся мне! Стоит только взобраться под самый потолок, уцепиться лапками вон за тот гвоздик и повиснуть там вниз головой. Всё снится вверх ногами. Ну что же ты стоишь? Полезай ко мне наверх, я уступаю тебе свой любимый гвоздик!

Галина Лебедева — Как Маша поссорилась с подушкой.

С подвешиванием мотора намучался — сделал и срезал несколько вариантов из самодельных жестяных хомутов — не понравилось. Простым и дешевым вариантом из металла, следует признать хомут с червячным винтовым зажимом. По бокам на него можно припаять проволочную петельку. Под хомут хорошо бы подложить нечто эластичное — листовую резинку или намотать материала всех времен и народов.

Хомута соответствующего диаметра под рукой не нашлось, чтобы машинка не валялась, сделал временное крепление из веревочек, но оно оказалось настолько простым и удачным, что оставил его насовсем. Фактически — это веревочное кольцо, на противоположных сторонах которого сформованы две самозатягивающихся петли. Для подвеса, к деревянному столбу рабочего стола-стеллажа привинчен саморез с широкой шляпкой, для листовых материалов. Под шляпку подложена увеличенная, «кузовная» шайба М6.

Получилось, что-то вроде ушка для подвешивания, вроде как у книжной полки на «реверсе». Машинка своим весом удерживает карабин в нужном положении, при необходимости мотор снять с гвоздика, его нужно приподнять, а карабин с шайбой, расстегнуть на манер, пуговицы в пальто — получилась дополнительная страховка от соскакивания. Веревочка, позволяет мотору беспрепятственно отклоняться, вслед за гибким валом.

Сетевую вилку блендера отрезал, конец провода разделал для подключения к вилке — сформовал на 3 мм сверле петельку, опаял, обжал плоскогубцами, удалил остатки флюса, а как же.

Разъем для присоединения педали, привинтил под столом, так, чтобы не пнуть его коленом, с правой стороны — чтобы педаль была под правой ногой, мне так показалось удобнее.

Получилось очень хорошо — хвост бормашины в «транспортном положении» свободно свисает, не доставая до пола, протянув руку, удается без труда достать ручку, нащупать ногой педаль под столом, тоже просто. Включив бормашинку в сеть перед работой, в любой момент можно ей воспользоваться, при этом она под рукой, но совершенно не занимает полезного места.

Самодельный лазерный гравер. Другой подход к проектированию.

Подпишитесь на автора

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.

Отписаться от уведомлений вы всегда сможете в профиле автора.

Всем доброго времени!

В этом посте хочу поделится с Вами процессом создания лазерного гравера на основе диодного лазера из Китая.

Несколько лет назад появилось желание приобрести себе готовый вариант гравера с Aliexpress с бюджетом в 15 тыс , но после долгих поисков я пришел к выводу, что все представленные варианты слишком простые и по сути являются игрушками. А хотелось что-то настольное и при этом достаточно серьезное. Спустя месяц исследований было принято решение сделать сей аппарат своими руками, и понеслась.

В тот момент у меня еще не было 3D принтера и опыта 3D моделирования, но зато с черчением все было в порядке)

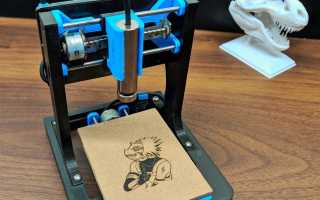

Вот собственно один из тех готовых граверов из Китая.

Насмотревшись на варианты возможных конструкций механики, на листочке были сделаны первые эскизы будущего станка..))

Было принято решение, что область гравировки должна быть не меньше листа А3.

Сам лазерный модуль был куплен одним из первых. Мощностью 2W, так как это было самым оптимальным вариантом за разумные деньги.

Вот собственно сам лазерный модуль.

И так, было решено, что ось X будет ездить по оси Y и началось ее проектирование. А началось все с каретки.

Вся рама станка была сделана из алюминиевых профилей разной формы, купленных в Леруа.

Двигатели, линейные подшипники, ремни, валы и вся электроника заказывались с Aliexpress в процессе разработки и планы о том, как будут крепиться двигатели и какая будет плата управление менялись на ходу.

Спустя несколько дней черчения в Компасе был определен более менее четкий вариант конструкции станка.
