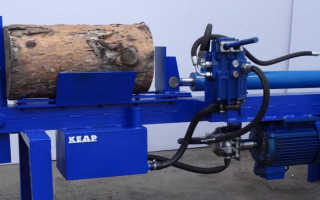

Как сделать гидроколун для дров своими руками?

Гидравлический дровокол. Быстрая заготовка дров

Не за горами осень. И, если ваша дача отапливается твёрдотопливным котлом, самое время подумать о заготовке дров. При большом объёме отапливаемых помещений механизированная заготовка явно предпочтительнее по производительности, чем обычный топор. Гидравлический дровокол (или, иначе, гидравлический колун) – хорошее решение проблемы.

Разновидности и принцип работы гидравлического дровокола

Сразу стоит отметить, что механизировать процесс получения дров можно и иначе – например, применением винтового колуна с электрическим или даже ручным приводом. Однако гидравлический привод позволяет осуществить предварительный прижим полена, что обезопасит работу с дровоколом и гарантирует более качественное расщепление. Запитку насосной установки обычно производят от электродвигателя мощностью 3…6 кВт, либо от бензинового двигателя.

Привод гидравлического дровокола может иметь два исполнения – горизонтальное и вертикальное. Применимы оба, всё определяется наличием свободной площади на участке хозяйственных помещений, и – в случае изготовления гидравлического колуна своими руками — доступностью имеющейся насосной установки, которую предполагается задействовать.

Отметим, что вертикальный агрегат снабжён рамой с колёсами, что позволяет перемещать его по участку. Представленную конструкцию можно усовершенствовать, используя вместо обычного плоского ножа инструмент с Х-подобным лезвием, что позволило бы делить баклан не на два, а на четыре фрагмента.

С управлением гидродровокола вертикального типа легко справляется один человек, хотя высота исходного полена здесь ограничивается габаритами рамы. Считается, что продольная устойчивость привода при такой компоновке снижается, поэтому по мощности модели гидравлических дровоколов вертикального типа уступают своим горизонтальным «коллегам». Для привода устройства можно использовать гидросистему любого колёсного трактора, а принципиальная схема мало чем будет отличаться от той, что приведена на рисунке.

Как выбрать дровокол?

Исходными пунктами выбора подходящей модели промышленного исполнения являются:

1. Давление, создаваемое на торец расщепляемого полена. В зависимости от модели агрегата это давление варьируется в пределах 100…200 бар, что в пересчёте на усилие даёт примерно 60…80 кН. Специалисты полагают, что таких расчётных параметров вполне достаточно для того, чтобы колоть поленья из обычной древесины диаметром 45…50 мм (дуб, секвойя, граб и т. п. экзотика, понятно, исключаются).
2. Рабочий ход поршня. Обычно производители предусматривают рабочее перемещение поршня (к штоку которого присоединяется клин) в пределах 200…400 мм, при двухскоростном приводе: на прямой ход 30…80 мм/с, на возвратный 100…150 мм/с.
3. Тип привода. Зависит от конкретных условий пользователя. При нестабильности подачи электроэнергии лучше ориентироваться на бензиновые или даже дизельные двигатели. Потребляемая мощность, в зависимости от типа насосной установки, составляет 2…4 кВт.
4. Дополнительные опции, важнейшими из которых считаются мобильность установки, настройка высоты раскалываемой заготовки, наличие гидрораспределителя (позволяет снизить затраты электроэнергии при возвратном перемещении штока), а также принцип управления (вариант с двумя рычагами безопаснее, поскольку руки оператора находятся вне рабочей зоны).

Важным компонентом выбора является и цена гидравлического дровокола. Рынок предложений обширен, начиная от агрегатов отечественного производства, цена на которые стартует от 100000…140000 руб, до гидравлических колунов импортного производства (котируются изделия от торговых марок Sple, Lancman), стоимость которых достигает 280000 руб. Об особо навороченных моделях здесь не упоминается, поскольку они ориентированы на промышленного пользователя.

Гидродровокол своими руками

Прежде всего, стоит определиться с функциональностью и схемой устройства. Для собственных нужд более подходят гидравлические дровокол вертикального типа. Хотя они и менее производительны, зато значительно компактнее, и вполне доступны для изготовления своими руками.

Следующей позицией является выбор типа привода. Применение бензинового мотора придаст агрегату повышенную мобильность, вплоть до его применения непосредственно на участке рубки. Электропривод значительно экологичнее, а также проще в агрегатировании с насосом и последующем управлении, зато привязан к ближайшей электрической розетке. Рассчитывать следует только на питание 220 В.

Наконец, используя обычный автодомкрат, можно изготовить самодельное устройство, которое вовсе не потребует внешнего привода. В этом случае полено, перемещаясь вверх под усилием домкрата, будет раскалываться клином или ножом, которые закрепляются на верхней поперечине прямоугольной рамы. Домкрат устанавливается на Т-образной поперечине, которая составляет нижнюю часть рамы.

Рабочий инструмент может быть изготовлен в следующих исполнениях:

• Обычный клин (как показано на рисунке), который включает в себя центровочное приспособление для направления полена точно вертикально оси предполагаемого скола. С этой целью по оси полена необходимо центровое отверстие, попав в которое, клин далее будет входить в полено строго перпендикулярно его нижнему торцу. Это повысит качество разделки;
• Нож, который сразу будет расщеплять полено на две части. Нагрузка при этом увеличится, поскольку площадь соприкосновения инструмента с заготовкой возрастёт. Одновременно и возрастёт качество поверхности среза, что позволит избавиться от проблем с загрузкой твёрдотопливного котла;
• Х-образный нож, который при внедрении в древесину выполнит её расщепление одновременно на четыре части. Это также облегчит загрузку котла, кроме того, стойкость такого ножа будет наибольшей.

Домкрат можно приспособить и для изготовления горизонтального гидродровокола. Приспособление в этом случае стоит спроектировать на колёсную раму.

Гидравлический самодельный колун работает так. При качательных перемещениях рукоятки домкрата его шток соприкасается с торцом полена, и начинает воздействовать на него. Противоположный торец заготовки вонзается в древесину, и раскалывает её. При сбросе давления в гидросистеме домкрата установленные слева и справа от него возвратные пружины возвращают шток в исходное положение.

При замене плоского ножа на Х-образный производительность колки дров возрастёт вдвое. Если и в этом случае темпы заготовки дров не устроят пользователя. Придётся оснащать дровокол насосной установкой. Тут не обойтись без приобретения в магазине подходящего типа гидроцилиндра (параметры его выбора описаны ранее), масляного бака, насоса типа НШ-32 или НШ-50, а также гидрораспределителя.

Для изготовления рамы стоит использовать швеллер, а саму установку монтировать на передвижной тележке.

Гидродровокол горизонтального типа: а – общий вид, б – схема устройства:

1 – Опорная балка; 2 – Плита под полено; 3 – Фиксирующий крепёж; 5 – Ручка для установки сменного инструмента; 6 – Клин; 7 – Полено: 8 – Упорная плита под шток домкрата: 9 – Возвратная пружина; 10 – Домкрат; 11 – Вентиль сброса давления масла; 12 – Рукоятка; 13 – Задний упор; 14 – Передний упор; 15 – Силовой элемент скалывающего инструмента; 16 – Хомут для присоединения домкрата к опорной балке

Изготовление гидравлического дровокола своими руками

Большинство отопительных систем для загородных построек функционирует на натуральном топливе. Применение дров даёт возможность не только отопить целое здание, но и сэкономить при этом деньги, ведь в сельской местности достать дрова несложно. Чтобы придать им нужные параметры и размеры, используется созданный своими руками дровокол. Смастерить такое приспособление не составит труда.

Особенности изделия

В хозяйстве дровокол всегда пригодится, его можно как купить в готовом виде, так и смастерить своими руками, используя подручные материалы. Готовые варианты усовершенствованы, здесь имеется ряд дополнительных функций, позволяющих за короткое время наколоть максимум дров.

Установок, работающих в автоматизированном формате, много. Это хорошо, ведь можно не тратить время на работу, а запустить машину, которая всё сделает сама. Специалисты выделяют несколько признаков, за которыми можно распределить механизмы на категории:

1. По способу укладки бревен машины могут быть вертикальными и горизонтальными. Отвесные конструкции считаются более мощными и выносливыми, поскольку могут за короткий период обработать даже толстую колоду. Если же полена кривые или имеют на себе много неровностей, то лучше отдать предпочтение горизонтальному механизму.
2. Максимальное количество укладываемых дров. В зависимости от этого критерия оборудование можно поделить на технику для домашнего применения и для промышленных масштабов.
3. Типы привода. Для домашнего использования подойдёт станок с маленький мощностью электрического типа.

В данном видео рассмотрим гидравлический дровокол:

Играет роль и масса агрегата: чем она больше, тем тяжелее будет перемещать конструкцию или проводить технический осмотр в процессе эксплуатации. Создать станок для колки дров своими руками несложно. Главное, найти правильный чертёж дровокола и применить его на практике.

Виды механизмов

Мастера советуют перед тем, как начинать создавать дровокол своими руками, ознакомиться с особенностями схем, инструкций и посмотреть обучающие видео на специализированных порталах. Это поможет сориентироваться в плане выбора и отдать предпочтение действительно качественной конструкции. Также следует ориентироваться в видах дровоколов. Различают:

1. По типу привода простой вариант на бензиновом или дизельном топливе. Он не будет зависеть от электричества и обладает высокой производительностью.
2. Вариант механического типа подходит для небольших объёмов работ.
3. Стационарные конструкции функционируют на электричестве. Также можно купить мощный агрегат для большого количества сырья или более экономный в плане энергозатрат небольшой дровокол.
4. Кроме варианта с вертикальным расположением материала по конструктивным особенностям выделяют также реечный тип подачи сырья, винтовой (обладает высокой мощностью и скоростью распиливания) и гидравлический.

Для бытового применения чаще всего покупаются винтовые и гидравлические варианты. Их стоимость высокая, но это цена за качество и долговечность. Применяя чертёж дровокола, можно изготовить самодельный агрегат механического или бензинового типа и сэкономить деньги.

Винтовые модели

Применение колуна в виде конуса даёт возможность раскалывать ​ствол за счёт механического давления и вращающегося перемещения наконечника элемента. При этом усилия на процесс затрачиваются небольшие, расход топлива минимальный. Высокая эффективность работы делает агрегат востребованным и популярным среди других типов дровоколов.

Устройство небольшое по размерам, его удобно монтировать, можно переносить из одного места в другое. Агрегат состоит из нескольких частей. Сюда входят:

1. Мотор с приблизительным числом оборотов до 400 и средним напряжением до 380.
2. Станина в виде горизонтальной поверхности, на которую складываются готовые части.
3. Редуктор. Благодаря этому элементу происходит контроль количества оборотов и при желании увеличивается или уменьшается скорость процесса.

Создать электродровокол своими руками несложно, но надо следить за инструкцией и схемой, чтобы не упустить в процессе важную деталь. Можно найти подробные видеоуроки или мастер-классы, в которых не только пошагово расписывается процесс сборки, но и показывается готовый результат на практике.

Купить составляющие для дроворуба можно в строительных магазинах. При выборе нужно обращать внимание на качество винта. Он должен быть металлическим, тяжёлым и без неровностей на поверхности, чтобы в процессе вращения спирали могли свободно проникать в древесину, распиливать её плотную однородную текстуру.

Гидравлический вариант

Это экономный тип обработки сырья, поскольку сроки для больших объёмов требуются минимальные. Процесс осуществляется за счёт наличия двигателя высокой мощности и специального гидравлического насосного оборудования. Для того чтобы в домашних условиях собрать такую модель, надо учесть особенности расположения брёвен, желаемые параметры конструкции и место её размещения. Также стоит подсчитать параметры цилиндра и мощность мотора.

Создать дровокол гидравлического типа тяжелее, нежели винтовой вариант, но за счёт высокой производительности модель пользуется популярностью и востребованностью на рынке техники. Изготовление происходит из готовых элементов, некоторые составляющие можно заменить на самодельные части, но они должны подходить по параметрам и габаритам к основному инструменту.

Если есть доступ к электроэнергии то можно собрать электрический дровокол

Реечный тип

Конструкция относится к сложному виду, поскольку здесь кроме колуна, выполняющего основную функцию, используется рейка, по которой брёвна приближаются к инструменту. Перемещение рейки происходит за счёт зубчатой передачи. Бревно надо зафиксировать между упорным устройством и колуном.

При надавливании на специальную ручку совершается раскол бревна, между шестернями происходит сцепление, сама рейка передвигается вперёд к колуну. Обратное перемещение используется для того, чтобы вернуть рейку на место и сдвинуть колун в исходное положение.

Расколотое полено в процессе убирается, на его место устанавливается новое, и действие продолжается. Для начала работы аппарата необходимо электричество. Можно найти устройства, работающие на бензине или дизельном топливе, но вариант с электричеством наиболее экономный и оптимальный.

В реечном дровоколе важными считаются такие параметры:

1. Необходимая длина полотна для раскола брёвен.
2. Разновидности колуна. От этого зависит скорость раскалывания и возможность быстрой установки новой колоды. Если элемент массивный, то это упрощает процесс и делает его практически моментальным. Длинный и тонкий колун используется для раскалывания мелких брёвен с неровной поверхностью.
3. Сила, применяемая к заготовке.

Специалисты советуют подбирать брёвна, которые свободно будут размещаться на полотне и не станут создавать препятствий в процессе работы. Этот инструмент лучше покупать в заводской сборке, поскольку винтовые элементы тяжело найти в свободном доступе на рынке. Кроме того, завод всегда даёт гарантию на выпускаемую продукцию, что уменьшает риски приобретения некачественного товара.

Сборка в домашних условиях

Чтобы сделать гидравлический дровокол своими руками, чертежи обязательны, ведь от точности в процессе и использования нужных компонентов зависит итог. Найти поэтапность сборки в подробностях можно в инструкции. В процессе изготовления устройства к каждой модели выдаётся необходимая документация, которая предоставляет возможность в домашних условиях воссоздать ручной дровокол своими руками.

Сначала необходимо выбрать чертёж в зависимости от типа будущей конструкции. После этого начинается этап подбора нужных материалов и инструментов, которые будут задействованы в процессе. Следующий шаг включает в себя установку и сборку станины, где основным элементом является рама. Специалисты советуют использовать в процессе создания швеллер или профильную трубу. Это обеспечит выносливость и долговечность.

Далее следует основная часть работы — монтаж конструктивных деталей. Также выполняется установка толкательного элемента. Для увеличения защиты можно добавить дополнительные части, чтобы элементы бревна в процессе не откалывались и не могли травмировать работающего за станком. Полезными станут защитная муфта и тепловое реле. Последнее предохранит прибор от перегревания и сможет отключить механизм в момент наибольшей статической нагрузки.

Монтаж гидравлического устройства

Сборка механизма отличается сложностью. Для создания дровокола потребуются специальный цилиндр, масляный бак и узел управления потоками жидкости. Сначала делается рама, для большей удобности её можно смонтировать на колёса или специальное шасси. Это позволит перемещать устройство из одной точки в другую, сделав его мобильным.

На раму будет крепиться главная гидравлическая часть. Можно смастерить под основу прокладку из шумопоглощающего материала. Она поможет немного снизить уровень шума в процессе, убрать лишнее трение между рамой и гидравлической установкой. В центре устанавливается винт, который будет перемещаться к бревну.

Наличие электродвигателя в приборе позволяет ускорить процесс и заметно упростить поэтапность выполнения. Такое устройство будет работать намного быстрее, чем механизм с обычным домкратом. При отделке древесины будет задействована меньшая ручная сила, нежели при использовании механизма с мотором.

Если говорить о различиях заводской модели и агрегата, сделанного своими руками, то большой разницы у них не будет. Исключение составляют только ценовые показатели. Модели с завода стоят в несколько раз выше, чем те, что сделаны самостоятельно, но и мощность первых будет более высокой. Каждый сам выбирает для себя удобные варианты, но если имеется возможность создать конструкцию самостоятельно, то это поможет существенно сэкономить семейный бюджет.

Как сделать дровокол своими руками: чертежи, фото, инструкции

Время чтения: 6 минут Нет времени?

Отправим материал вам на e-mail

Колоть дрова с помощью топора – очень тяжелый труд, поэтому многие владельцы загородных домов, которые топят печь дровами, стараются купить или самостоятельно сделать дровокол. Эти устройства позволяют избежать утомительного махания колуном, благодаря чему вы за один день сможете поколоть гораздо больше дров, ведь вам не придется то и дело отдыхать. Из статьи вы узнаете, как сделать дровокол своими руками: чертежи, фото, инструкции помогут вам в его изготовлении.

Как работает дровокол

Виды дровоколов

Существуют три основных вида дровоколов, которые отличаются по источнику энергии для воздействия на полено:

• гидравлические;
• электрические;
• кинетические (ручные).

Электрический реечный дровокол

Устройство гидравлического типа

Гидравлические дровоколы

Это устройство работает по принципу гидравлического пресса. Гидроцилиндр толкает полено на острозаточенный клин, который и раскалывает дрова. Такие дровоколы приводятся в действие масляным насосом, работающим от бензинового или дизельного двигателя. Их основной недостаток – дороговизна качественных гидроцилиндров, управляющих блоков и насосов.

Электрический дровокол

Электрические (реечные) дровоколы работают по тому же принципу, что и гидравлические. Их основа реечный редуктор, который толкает полено на острый клин. Их преимущество в доступности деталей и их невысокой цене. Такие редукторы устанавливают на откатные ворота и другую аналогичную технику. Электрические (конусные) дровоколы работают по принципу самореза. На стальном конусе нарезана резьба, поэтому он вкручивается в полено и разрывает его.

Ручной (инерционный) дровокол

Основа этого дровокола – металлическая труба (журавль), с помощью шарнира закрепленная на металлической опоре. На трубе установлено лезвие дровокола, а также различные стальные усиливающие элементы. Иногда ставят противовес, чтобы облегчить поднятие трубы. Чтобы расколоть полено, трубу резко опускают. Лезвие под действием инерции трубы и усиливающих элементов раскалывает полено. Преимущество такого устройства в том, что его можно изготовить из любых стальных труб, которые за несколько сотен рублей продаст работник ближайшего пункта приема черного металла. Недостаток этого дровокола в том, что для его работы используется мускульная сила, поэтому человек быстро устает.

Видео: дровокол с двигателем стиральной машины

Самодельный дровокол – что и как делать

Если есть необходимые материалы, то несложно сделать дровокол своими руками: чертежи, фото, инструкции находятся в свободном доступе в интернете. Для этого вам потребуются:

• различные металлические обрезки;
• болгарка;
• сварочный инвертор;
• умение варить;
• умение составлять и просчитывать схемы;
• творческая смекалка.

Полезный совет! Схему каждого дровокола необходимо разрабатывать индивидуально, под имеющиеся детали.

Реечный дровокол – схема и изготовление

Проще всего сделать реечный дровокол своими руками: чертежи, фото, инструкции которого выложены в интернете. Его основа – мощная стальная станина, к которой крепят клин, мотор и редуктор. Для его изготовления возьмите электромотор мощностью не менее 2 кВт и два шкива с соотношением диаметров не меньше 1:4. Также можно использовать редукторы от различных механизмов с коэффициентом передачи свыше 8:1. Если у вас нет электромотора, но есть бензиновый двигатель от пилы или триммера, можете подключить его. В этом случае придется еще больше увеличить коэффициент передачи редуктора из-за слишком высоких оборотов такого мотора. Нож для дровокола сделайте из листовой стали толщиной не менее 1 см, заточив его под углом 90 градусов. Для работы с толстыми бревнами необходимо делать составной нож, чтобы его толщина была не менее 5 см, а внутри усиливать его подходящей по форме стальной болванкой.

Примерная схема реечного дровокола

Шестеренка реечного механизма должна быть выше станины на 4–6 см и находится от ножа на расстоянии, равном двойной длине бревна. Кроме того, необходимо сделать каретку, которая будет ездить по станине. Высота каретки должна соответствовать высоте установки шестеренки реечного привода. На передней (обращенной к ножу) стороне каретки установите поперечную пластину, которая будет играть роль толкателя. Для нее используйте листовую сталь толщиной не меньше 7 мм. Установите на каретке любой шарнир, который позволит поднимать и опускать рейку, а также сделайте крепление для пружины, чтобы поднимать рейку выше шестеренки. Установите и закрепите возвратную пружину, которая будет двигать каретку в сторону редуктора. На станине установите рычаг, который будет прижимать рейку к шестеренке. Этим рычагом вы будете управлять работой дровокола – когда рычаг нажат, рейка соприкасается с шестеренкой и движется вперед. При необходимости обрежьте рейку болгаркой – она должна быть чуть короче, чем расстояние от подающей пластины до ножа.

Рейка для дровокола

Гидравлический дровокол – материалы и чертежи

Чтобы сделать гидравлический дровокол своими руками: чертежи, фото, инструкции для которого вы найдете ниже, потребуются:

• электрический или бензиновый мотор мощностью свыше 2 кВт;
• масляный насос;
• масляный бак;
• гидравлические шланги высокого давления;
• управляющий блок;
• гидроцилиндр;
• двутавровая или п-образная металлическая балка;
• металлический уголок с размером полки 30–40 мм;
• листовой металл толщиной 0,5–2 см (желательно запастись кусками разной толщины).

Примерная схема гидравлического дровокола

Из двутавровой или п-образной балки сделайте станину. Чем больше ширина балки, тем больше нагрузки выдержит станина и тем сложней будет транспортировать дровокол. Поэтому оптимальная ширина балки 10–15 см. Гидроцилиндр закрепите над балкой на высоте 5–7 см и установите на конце штока толкатель из листового металла толщиной 7–10 мм. Сделайте корпус для ножа, чтобы его можно было передвигать по станине.

Вид собранного устройства

Полезный совет! Изменение длины до ножа позволит раскалывать длинные бревна, но затруднит, а то и сделает невозможным (из-за огромных нагрузок) раскалывание толстых бревен. Поэтому выбирайте, что вам важней.

Нож сложной формы

Для фиксации ножа в различных положениях сделайте следующее:

• насверлите отверстий диаметром 12 мм с шагом 5 см по нижней стороне станины;
• просверлите 2 таки же отверстия с тем же шагом в корпусе ножа;
• сверху вставьте 2 болта диаметром 10 мм в корпус ножа и приварите их;
• отрегулировав длину рабочего пространства, зафиксируйте ножи металлическими шайбами и гайками.

Так вы сможете подгонять дровокол под различную длину поленьев. Пригласите хорошего гидравлика, чтобы он соединил в одну цепь масляный насос, масляный бак, управлящий блок и гидроцилиндр.

Как сделать дровокол мобильным

Дровокол на колесах

Бывают такие ситуации, что дровокол необходимо доставить в другое место. Но вес конструкции нередко превышает 100 килограмм, поэтому нести ее очень тяжело. Чтобы повысить мобильность устройства, прикрепите к нему колеса. Для этого можно использовать колеса от садовой или строительной тачки. Желательно предусмотреть какую-нибудь систему блокировки колес, чтобы дровокол не катался во время работы мотора. Но можно обойтись и кирпичами, подпирая ими колеса во время работы устройства.

Видео: гидравлический дровокол своими руками

Экономьте время: отборные статьи каждую неделю по почте

Как сделать дровокол

Заготовка дров требует значительных усилий: их нужно распилить, наколоть, сложить в дровник для просушки. Больше всего сил уходит на то, чтобы дрова наколоть. Облегчить и ускорить процесс может дровокол. Представлены они в достаточном количестве, но стоят солидных денег. В тоже время, сделать простейший дровокол своими руками можно из металлолома — труб, уголков и т.п. На все потребуется буквально несколько тысяч — если нет металла, его придется купить.

Механические дровоколы

Если объемы заготовки дров небольшие, с ними легко справится механический дровокол. Отличаются они простотой конструкции, минимальным количеством сложных узлов, а также тем, что затраты минимальны, даже если в хозяйстве нет подходящих железяк.

Самый простой и безопасный вариант. Жаль только производительность низкая. Зато безопасно

Простой дровокол своими руками: механика

Самый простой механический дровокол напоминает колодезный журавль. Конструкция один к одному, только вместо ведра закреплен резак и ручки. Соединение стойки (стоек) и перекладины можно сделать самым простым — шарнирным. Потребуется только хорошая смазка.

Принцип работы, наверное всем понятен. Чурбак ставят на подставку, резко тянут вниз рычаг, за счет силы инерции резец набирает значительную силу и раскалывает чурбак. Процесс повторяется до тех пор, пока не получатся поленья требуемой толщины.

Самый простой дровокол собрать своими руками можно из нескольких труб

Такой механический дровокол своими руками собрать просто, причем, буквально, из того, что есть — трубы, уголок любого размера, в качестве резака можно использовать даже топор. К тому же такую конструкцию можно сделать разборной — чтобы была возможность его переносить.

Минусов немало. Колка дров требует значительных усилий. Причем больше усилий прикладывается чтобы остановить ход колуна после того, как полено развалилось. Второй минус — подобный дровокол занимает солидную площадь, ведь чем длиннее рычаг, тем меньше усилий надо прикладывать. Тем не менее, даже такое примитивное механическое приспособление намного снижает трудоемкость процесса.

Один из вариантов — колун приварен к квадратной трубе, залитой бетоном

В данной конструкции колун должен быть тяжелым. Потому само лезвие приваривают к цельнометаллической болванке. Более доступный вариант — приварить к трубе (круглой или квадратной) и залить ее бетоном. Согласитесь, сделать такой дровокол своими руками по силам любому, кто умеет обращаться со сварочным аппаратом.

Пружинный дровокол

Есть доработанная конструкция ручного механического дровокола, которая, при меньших размерах, колет дрова лучше, требует меньших усилий. В этой модели основной рабочий узел — пружина, которая закреплена на станине, а верхняя ее часть упирается в стационарную перекладину, на которой закреплен колун.

Конструкция пружинного дровокола

В этой конструкции основное усилие — удержать колун после того как полено раскололось — принимает на себя пружина. Соответственно, главное — подобрать пружину и упор так, чтобы прилагались минимальные усилия, но они были достаточными для того чтобы расколоть даже сложные, суковатые чурбаки. Упор под пружину можно сделать подвижным. Тогда можно подстраивать параметры под конкретные условия. Реально же «перенастройка» требуется под конкретного человека. Если работать с орудием будет один человек, то можно делать все стационарно, подобрав высоту опытным путем.

Не менее важно сделать подвижное сочленение рамы и рычага, на котором закреплен колун. Лучший вариант — подшипники. Они должны быть качественными, желательно — самовыравнивающиеся.

Готовый самодельный пружинный дровокол

Минимальная высота самодельного дровокола — около 800 мм. Но тогда или придется работать наклонившись, или устанавливать станок на стол/станину. Более комфортный вариант, требующий минимальных усилий, — сделанный под свой рост. Определяете, на какой высоте вам удобно чтобы стояло полено, к этой цифре добавляете высоту самого чурбака, получаете высоту станины. В этом случае тоже придется наклоняться, но только когда устанавливаете чурку на подставку, а не каждый раз, как опускается колун.

Чтобы добавить конструкции мобильности, варят станину, с одной стороны которой закреплены колеса, на второй приварены упоры. Сделать такой дровокол своими руками несколько сложнее, но, если есть пружина и подшипники — это такая уж и сложная задача.

Дровокол инерционный вертикальный

Еще один несложный вариант для самостоятельного изготовления. Чтобы сделать такой дровокол своими руками нужны две трубы большего и меньшего диаметра. Еще потребуется тяжелая пластина — основание, и, собственно, колющая часть — резак/колун.

Конструкция — одна из самых простых, усилия требуются небольшие. На массивной платформе закрепляется толстостенная труба, а лучше — штырь. Высота — около метра. Это ведущая труба. По ней свободно движется колун, который приварен к кольцам трубы чуть большего диаметра, чем ведущая труба. Колет дрова он следующим образом: поднимаете вверх колун и отпускаете его. Можно немного придать ускорение вниз. За счет силы тяжести полено раскалывается.

Но этот механический дровокол сразу раскалывает далеко не все чурбаки. Чтобы увеличить его эффективность, на колун можно сделать утяжелитель. Его можно «добавлять» при необходимости. Второй вариант — ударить пару раз по колону молотком. Этот способ хорош, если резец застрял в древесине. Альтернатива — поднять вместе чурбаком вверх и резко опустить. Но молотком махнуть легче.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части. У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Видео по теме

Как сделать гидравлический дровокол самому

Здравствуйте уважаемые читатели и подписчики Блога Андрея Ноака! Сегодняшняя тема будет посвящена дровам, а точнее их колке. Каждого, кто имеет дачу с камином, сауной или отдаленный загородный дом, волнует вопрос заготовки дров. Я расскажу Вам как сэкономить драгоценное время с помощью дровокола, а также как сделать дровокол гидравлический своими руками.

Чтобы колоть дрова вручную необходимо обладать хорошими физическими данными и прилагать множество усилий. Я сам в детстве, пока жил в деревне с родителями, не раз колымил раскалывая дрова соседским бабушкам и дедушкам, колол дрова домой.

Занятие может быть приятным если дров не много, вы отдохнувший и хотите что то поделать, но если дров машина или две то колка превращается в настоящее испытание как для вас, так и для вашей спины.

Сорванные спины это совсем не редкость и поэтому я делюсь своим опытом в создании дровокола. Да и каждый человек ищет пути облегчения столь обременённой работы, для этого то и были придуманы различные приспособления и в том числе дровокол.

Виды и особенности колунов

Дровоколом принято считать станок для заготовки дров в малом и большом количестве, зависимо от потребностей пользователя. Такое современное приспособление часто называют дровокольным станком или колуном. На нем можно не только выполнять раскол поленьев, он отлично подойдет и для торцовки.

Удобное приспособление выполняет работу намного быстрее, чем колоть дрова вручную. Всего за три-четыре часа справится с недельной нормой. Кроме того, дровокол намного безопасней, в отличии от простого топора.

Такой колун подойдет для небольших объемов, к примеру расколоть 2-3 куба дров для бани на зиму.

Применяется в основном на дачах, загородных домах, очень распространен на промышленных предприятиях, заводах деревообработки (более сложные и мощные модели).

Принцип работы и отличия

По принципу работы дровоколы делятся на:

• Механический;
• Гидравлический;
• Дровокол-шуруп.

Давайте рассмотрим отличия каждого.

Механические

Механические дровоколы очень просты в использовании и предназначены для чурок, длиной до 50 см. Основным элементом устройства является колун закрепленный на станине. Колун через пружину установленную на станине можно опускать на чурку и поднимать одной рукой.

Принцип работы

Устройство становится на ровную, твердую поверхность. После установления, рукоятку ступора приподнять и переместить в упор. После этого резко опустить на установленную чурку, которая расколется на поленья.

Шурупы или механический дровокол с винтом

Дровокол-шуруп менее известная модель, но по простоте конструкции и пользования быстро набирает популярности. Устройство состоит из двигателя, закрепленного на станине. Рабочий конус закреплен на вале, который при работе вращается с помощью редуктора.

Иногда мастера закрепляют шуруп сразу на мотор, но для такой конструкции нужен понижающий редуктор, да и с работой такая модель справляется сравнительно плохо.

Гидравлические

Гидравлические дровоколы, пожалуй, самые мощные конструкции и справляются с любыми породами древесины, разной влажности. Основное предназначение устройства — заготовить как можно больше дров, любой толщины.

Справляется с колкой дров, не только быстро, но и качественно.

Их очень часто применяют в различных целях (бытовых и промышленных). Конструкция гидравлического колуна несложная и его просто сделать самому. В основу входит гидравлический цилиндр, который в процессе работы подталкивает ножи или бревно, зависимо от модели. Сжатая жидкая энергия поможет с легкостью обрабатывать дрова.

Виды колунов

Устройства можно разделить на бытовые и промышленные:

1. Битовые предназначены для обработки небольшого объема дров по стандартной схеме и время от времени нуждаются в перерыве. Применяются для быстрой заготовки дров в печи или камины;
2. Для заготовки огромного количества дров используют промышленные колуны, которые могут справится с различными объемами. Имеют довольно сложную конструкцию и рассчитаны на долгое время беспрерывной работы. Отличается очень высокой ценой, в отличии от бытовых.

По способу закладки колуны делятся на;

• Горизонтальные, когда идет горизонтальная закладка бревна на рельсы. Достаточно удобный и практичный способ, считается самым распространённым. При работе бревно движется в направлении до ножа или нож в направлении бревна;
• Вертикальный отличается от предыдущего только механизмом укладки. Здесь нож движется сверху и давит на бревно. Очень удобная конструкция, так как она занимает немного места. Зачастую ее используют в промышленности;
• Смешанная одновременно совмещает в себе два типа закладки. Такие модели считаются профессиональными, их применяют для обработки большого потока дров на различных деревообрабатывающих предприятиях.

Дровоколы отличаются еще и двигателями. Для работы колуна используются разные, по принципу потребления, двигатели. Среди них есть электрические и бензиновые дровоколы.

Электрические 220В подходят для бытовых целей и обязательным моментом при их использовании является наличие электричества. Если имеется напряжение 380В, то можно поставить промышленный двигатель мощностью около 2 КВт.

В промышленности также применяют мощные бензиновые колуны.

Существуют дровоколы на тракторной тяге, используются для больших предприятий и промышленных комплексов. Для работы устройство подключается к гидросистеме трактора. Очень редко используются модели с комбинированной системой двигателя или различные двигатели от бытовых приборов, например, стиральной машины.

По способу передвижения устройства можно делить на стационарные и передвижные.

Гидравлическая установка своими руками

Модель очень простого дровокола состоит из вертикальной рамы на платформе и обычного автомобильного домкрата, внизу конструкции. Верхняя рама должна быть разъемной для колки дров разной длины.

Хороший мастер, который умеет обходится с чертежами и владеет технологией обработки метала, сможет сделать гидравлический колун всего за несколько дней.

Вместо ножа в конструкции используется конусный клин, который вплотную подводится к полену с помощью центрального винта. Когда чурка полностью зафиксирована, можно начинать работать домкратом. Пятка давит на бревно снизу, клин входит в нее, раскалывая по всей длине.

Недостатком такой модели является низкая производительность. Ведь при работе нужно сделать несколько движений рукоятью домкрата. Для большого объема установка не подойдет.

Более производительными являются колуны с двигателями. Для установки понадобится электродвигатель, бачок для масла, насос, гидроцилиндр с толкателем и блок управления.

Такой станок работает гораздо быстрее чем механизм с домкратом, ведь весь цикл, а также обратный ход поршня не требуют особых усилий. С помощью кнопки управления дается команда специальному распределительному механизму на закачку жидкости в полость цилиндра. Как результат, упорная пятка должна перемещаться в нужном для раскола направлении. На раскалывание полена затрачивается примерно 12–15 секунд, а примерное потребление электроэнергии составляет от 3000 до 4000 Вт и может варьировать в зависимости от используемого двигателя.

При проектировании рамы под самодельный станок необходимо предусмотреть его установку. Установить можно на колесики или на рельсы, это позволит удобно перемещать устройство.

Четкой схемы для создания конструкции нет, все зависит от исходных механизмов. Перед началом строительства нужно оценить его экономическую выгоду, если Вам нужно большое количество дров, то такая конструкция превзойдет свои ожидания.

Сравнив гидравлические дровоколы с другими, можно прийти к приятным выводам: «от гидравлическогодровокола меньше всего щепок!». Почему? А подумайте сами!

Теперь и Вы знаете как сделать колун и что для этого нужно. Запасайтесь терпением и вперед!

Видео в тему

Удачи и до новых встреч, с Вами был Андрей Ноак!
