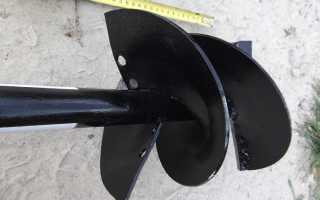

Как сделать шнек для бура своими руками?

Как сделать шнек своими руками

Буровой шнек состоит из трубы, на которую навивается плоская стальная лента. Снизу оснащается режущей частью, которая разрушает грунт. Изготовить шнек своими руками достаточно просто, особенно если все необходимые материалы и инструменты под рукой.

Сфера применения устройства

Шнеки применяются для бурения скважин и обеспечивают оперативную выемку грунта. Они используются при выполнении следующих работ:

• бурение скважин на воду;
• бурение отверстий под свайный фундамент, электрические или заборные столбы;
• устройство ям под посадку саженцев;
• подлёдная рыбалка;
• устройство прорубей (для рыбалки, купания, подлёдного дайвинга).

Виды буров:

1. Простейший бур представляет собой шнек с рукоятью. Он приводится в действие мускульной силой человека. Подходит для зимнего отдыха и небольшого объема строительных работ.
2. Мото- или бензобур оснащен бензиновым двигателем и понижающим редуктором. Мощность двигателя и шнек для мотобура выбираются исходя из поставленных задач. Например, для работ на дачном участке хватит мощности до 3,5 л. с., а для профессионального использования в садовой и строительной сфере имеет смысл присмотреться к моделям мощностью 5–6 л. с.
3. Электробуры почти невозможно найти в продаже, но легко сделать самим при наличии мощной электродрели или небольшого электромотора и червячного редуктора, который можно снять со старой и неисправной техники. Основная проблема электрических буров – малая мощность и подверженность перегреву. Однако для нечастого использования и бурения отверстий небольшого диаметра они вполне подходят.

Изготовление своими руками

Прежде чем браться за работу, стоит посмотреть пару видео изготовления своими руками и приготовить необходимые материалы. Изготовить шнек – дело нехитрое, но подойти к нему нужно со всей серьёзностью: в процессе работы оборудование испытывает большие нагрузки, очень важно, чтобы качество материалов и работы было на высоте.

Подробные чертежи не понадобятся, но необходимо, как минимум, прикинуть длину и диаметр шнека (примерно равен желаемому диаметру отверстий). Чем больше диаметр и чем больше лопастей у шнека, тем эффективнее он будет работать, но и трудозатраты увеличатся: придется поднимать больше грунта за раз.

Необходимые материалы и инструменты:

• листовая сталь или диски для болгарки;
• труба диаметром 40 мм;
• болгарка;
• сварочный аппарат;
• долото;
• рулетка;
• болты, гайки.

Способ изготовления

Сначала сваривается рукоять. Вне зависимости от диаметра и длины шнека рукоять должна быть максимально удобной и выносливой, так как подвергается большим нагрузкам. Если бурить будет один человек, оптимальная ширина ручки – 80–85 см, тогда как для работы в паре можно смело делать лопасти по 100–130 см в каждую сторону.

Для надежной фиксации в основном стволе делается дуговой вырез, труба погружается в него на 13 и тщательно заваривается. Обрезы труб аккуратно зашлифовываются УШМ. Желательно оснастить ручки прорезиненными накладками, которые не дадут рукам скользить и сделают работу более комфортной и безопасной. В конце в трубу вставляется болт и заваривается наглухо. На нем будет фиксироваться шнек и удлинители, поэтому стоит выбрать болт попрочнее.

На глубинах до 10 м хорошо подходят самые простые самодельные шнеки для бурения с двумя лопастями. Для этого берется труба 100–140 см длиной. Точный размер выбирается по росту оператора. В верхнюю часть трубы вваривается продолговатая гайка того же размера, что и болт. В нижнюю – толстый армирующий прут, который будет служить переходником к буру. На него крепится долото – самая твердая часть бура, принимающая на себя столкновение с породой. Можно купить готовое, а можно сделать из стальной полосы толщиной 3 мм и длиной 30 см. Полосу скручивают в спираль на три витка, прокаливают с охлаждением в кипящем масле или свинце и затачивают.

Спираль для шнека проще всего сделать из дисков от болгарки. Понадобится два диска, один на 150 мм с ровной кромкой, второй на 180 мм зубчатый (по дереву). Оба диска распиливают пополам, центральную часть рассверливают до размеров трубы. Затем диски приваривают к рабочей трубе под углом 35° относительно земли – сначала 150-миллиметровый, на 10 см выше него фиксируют второй. При необходимости центральную часть правят болгаркой.

При желании можно сделать более сложный и производительный вариант, в котором спираль шнека будет идти от долота до самого верха. Технология та же, только вниз крепится зубчатый диск от болгарки, следом – гладкие.

Вместо дисков болгарки можно использовать листовую сталь 2 мм, что будет дешевле, но более трудозатратно. В этом случае каждый круг придется отдельно вырезать и затачивать.

При необходимости делаются удлинители из обрезков трубы длиной 100-140 см. Снизу приваривается болт, сверху – продолговатая гайка. Аналогично делается удлинитель для шнека мотобура и другого автоматического оборудования.

Заключение

Самодельные буры просты и недороги в изготовлении. Они не раз выручат вас при работе в саду, дачном строительстве и на зимнем отдыхе. Опытный мастер легко сделает мотобур из бензопилы или мощной дрели, что дополнительно сэкономит силы и средства.

Изготовление шнека своими руками

В загородном доме при отсутствии централизованного водоснабжения обустраивают автономное – скважину или колодец, и для бурения скважины, с целью экономии бюджета, не арендуют буровую установку, а бурят самодельным шнеком, что удешевляет процесс, хотя делает немного больше растянутым во времени. Изготовить шнек своими руками можно за один день: достаточно иметь для этого некоторые инструменты и материалы, о которых будет рассказано, как и подробно описано изготовление шнека собственноручно. Чертеж для изготовления спирали шнека

Порядок изготовления шнека

Понадобятся материалы и инструменты:

1. Толстостенная железная труба Ø 40 мм и труба профильная;
2. Шлифмашинка с диском по металлу, электродрель и сварка;
3. Лист стали толщиной ≈ 2 мм;
4. Рулетка, карандаш, картон для изготовления шаблона, краска;
5. Долото, рашпиль, точило и метизы (болты с гайками);

Устройство шнекового транспортера

Сначала необходимо сделать собственно ленточный транспортер, который предлагается в двух вариантах:

1. Для самостоятельного изготовления больше подойдет шнековый погрузчик с сухой выгрузкой грунта, то есть, грунт не смачивается водой, а вынимается на поверхность в таком состоянии, в каком он находился на глубине. Этот метод подразумевает быстрый износ деталей и рассчитан на бурение неглубоких скважин, или заготовку нескольких шнеков для замены в процессе бурения;
2. Выемка грунта с промывкой водой происходит намного быстрее, но механизм требует доработки в области долота. Износ деталей уменьшается на счет уменьшения трения и водяного охлаждения механизма. Ниже будет рассмотрен именно такой вариант, который можно без воды использовать не только как инструмент для бурения, но и, например, как погрузчик зерна.

Ручной бур с промывкой шнека

Перед тем, как сделать шнек своими руками, заготавливают материал. В качестве корпуса берется 120-сантиметровый обрезок трубы, торцы которого ровно обрезаются шлифмашинкой. Далее из листовой стали нужно вырезать квадрат со сторонами 200 х 200 мм, в центре квадрата просверлить Ø 40 мм и сделать прорезь шлифмашинкой от центра в любом направлении к краю. Это будет один виток спирали конвейера, которых нужно будет изготавливать несколько. Чтобы сделать ее круглой, квадрат обрезают сваркой или шлифмашинкой до формы круга с Ø180 мм, спираль изгибают так, чтобы шаг между витками спирали был в пределах 80-100 мм. Схема межвиткового пера шнека

У вас должен получиться круг, начало и конец которого не совпадают в плоскости. Эта деталь послужит, как шаблон: его нужно будет приложить к листу стали, очертить контур карандашом и вырезать следующий круг. Красить эти заготовки для предохранения от коррозии лучше сразу, а после сборки конструкции покрасить их еще раз.

При шаге между спиралями 100 мм для каждого сегмента шнека необходимо вырезать 12 спиралей (перьев). На оси шнека кольца закрепляют сваркой, между собой – тоже. После проведения сварочных работ швы оббивают молотком и зачищают от окалины рашпилем.

Профильная труба нужна для изготовления крепежной системы шнека. Сверху труба оставляется открытой, чтобы в нее подавалась вода. Для производства шнека под зерновые воду просто не заливают. Профильная труба вставляется на 2/3 в круглую и приваривается, а щели между трубами закрываются отрезками листовой стали. В квадратной трубе отступают 2 см от верхней части и сверлят сквозное отверстие Ø 10 мм. Чертеж шнека

Изготовление приемника, который расположен с обратной стороны шнека, заключается в приваривании четырех стальных отрезков, повторяющих контуры профильной трубы. Отступив 2 см от нижнего конца, также сверлят сквозное отверстие Ø 10 мм, через которое пир помощи болтового соединения фиксируется вся конструкция. Резьбовое соединение лучше не применять, чтобы при обратном вращении шнека конструкция не рассоединилась.

Далее изготавливается долото для шнека, которое будет крепиться на сварку и находиться в отдельном подъемнике. Долото проще приобрести готовое, чем изготовить самостоятельно, так как для него нужны твердые сплавы металлов, которые в домашних условиях обрабатывать очень сложно. Кроме твердосплавных наконечников, можно использовать алмазные. Долото – инструмент сменный, и крепится к шнеку при помощи шпильки или резьбовым соединением. Чаще всего промышленные долота бывают двух- и трехлопастными, армированными шести- или восьмигранными резцами из твердых сплавов. Самодельное долото приваривается к шнеку (см. рисунок ниже): Самодельное и промышленное долото

В завершение работ лопасти шнека затачиваются для более легкого разрезания грунта – это можно сделать на точильном камне или напильником. При использовании шнека для перевалки зерновых культур заточка не требуется.

Готовый шнек красят антикоррозийной краской с предварительной грунтовкой стальных поверхностей. При эксплуатации большая часть краски сотрется, но восстанавливать ее не нужно – она сотрется в тех местах, которые постоянно соприкасаются с грунтом, поэтому там ржавчина не появится.

Практика показала, что на изготовление одного шнека уйдет не более 5 часов, если у вас нет навыков работы с железом. Но здесь важно качество, а не скорость изготовления, поэтому лучше не спешить.

Выбираем, конструируем и модернизируем ручной бур. Личный опыт

Выбираете энергоэффективные решения?

Обратите внимание на геотермальные тепловые насосы FORUMHOUSE

Геотермальный тепловой насос EU (старт/стоп)

Геотермальный тепловой насос IQ (псевдоинвертор)

Геотермальный тепловой насос IQ (инвертор)

Ручной бур – незаменимая вещь на приусадебном участке. Пробурить шурфы для установки столбов для забора или буронабивных свай под фундамент, сделать в садовой земле лунки под посадку растений. Этому ручному инструменту всегда найдётся применение. Как сделать этот инструмент самостоятельно, можно ли как-то усовершенствовать устройства заводского изготовления, знают пользователи нашего портала.

Прежде чем покупать или самостоятельно изготавливать ручной бур, нужно задать себе вопросы:

1. Для каких целей и работ он вам нужен;
2. Какой тип грунта предстоит бурить на участке.

Песок, каменистый грунт, заброшенная садовая земля, тугопластичные глины, суглинок, почва с большим количеством корней. Бурение шурфа под установку заборных столбов и столбиков небольшого диаметра, разбуривание «тяжёлого» грунта под мощные буронабивные сваи для фундамента под дом. Все эти факторы оказывают существенное влияние на конструкцию ручного бура.

На мой взгляд, лучший ручной бур – это тот, который «заточен» под работу на конкретном участке, с учётом особенностей грунта и его слоёв. Т.е. земляной бур должен быть сделан под определённые задачи: установку столбов, свай и т.п.

Пользователь нашего портала предлагает следующую механическую конструкцию самодельного бура. Как он сделан, хорошо видно на данном фото.

Два ножа служат для предварительного рыхления почвы, что упрощает врезание в грунт основных лопастей, разведённых под углом. Причём, основные лопасти можно сделать сменными, крепя их на болты с гайками. Благодаря этому, можно, используя одну штангу, бурить шурфы разного диаметра.

Хотя внешне покупной и самодельный бур во многом схожи, именно самодельные ручные буры показывают лучшие результаты. Они прочнее, с ними удобнее работать, т.к. они сделаны «под себя».

Я и мой сосед как-то провели такой эксперимент: мы решили сравнить эффективность работы моим самодельным буром (диаметр лопастей 25 см) и его покупным (диаметр лопастей 14 см).

Почва на участке форумчанина такая:

• 0.7-0.8 м – «плодородка»;
• 0.2-0.4 м – известняковый камень крупной фракции;
• далее слой мергеля (жёлтого, в мелкую крошку известняка).

В ходе соревнования бурильщики почти одновременно заглубились на 0.8 м. Далее покупной инструмент запнулся на мергеле, в то время как, работая самодельным садовым землебуром, Михаил продолжал бурить, как ни в чем не бывало. Соседу же приходилось разрыхлять мергель ломом и только потом бурить дальше.

Итог эксперимента: на то, чтобы пробурить шурф под стоб глубиной в 1 метр, у Михаила ушло чуть более 5 мин, причём он совершенно не устал. Сосед же на последних 0.2 м безнадёжно отстал.

Поэтому среди пользователей нашего портала так популярны самодельные конструкции ручных буров. Чтобы сделать такой, достаточно бросовых материалов и начальных навыков в сварочных работах.

Делается инструмент так: берётся круглая или квадратная труба, её длина подбирается в зависимости от предполагаемой глубины шурфа. В случае механического бурения глубоких скважин трубу можно удлинить, нарастив её дополнительной штангой. Диаметр лопастей подбирается в зависимости от предполагаемого диаметра шурфа и планируемых работ.

В качестве лопастей хорошо себя зарекомендовали пильные диски большого диаметра от циркулярки. Такой диск распиливается болгаркой на две части. Половинки привариваются к трубе, а лопасти необходимо развести на определённый угол (примерно 25-30°). Так они лучше заглубляются в грунт. К концу трубы приваривается пика или «убитое» сверло большого диаметра. Наконечник нужен для центрирования бура в начале бурения. За счёт пильных зубьев на лопастях такой инструмент при вращении хорошо подрубает корни.

Главное при работе с ручным буром – вовремя останавливаться и поднимать его из шурфа, чтобы вывалить породу.

Я изготовил к началу дачного сезона два землебура. Первый – диаметром 210 мм, второй – 160 мм. На лопасти пошли диски от циркулярки. Остальное сделал из того, что валялось буквально под ногами. Также сделал разборный удлинитель-штангу. На всё про всё я потратил 200 руб, что называется, дёшево и сердито.

Если под рукой нет сварочного аппарата, то такой инструмент можно собрать только на болтах и гайках. Также в качестве бура для нетяжёлого грунта и для бурения отверстий небольшого диаметра можно использовать шнековый б/у ледобур (т.к. покупать новый — экономически неоправданная затея). Для удобства работы у ледового устройства нужно срезать ручку-коловорот и прикрепить стандартный Т-образный ворот.

Кроме вышеописанных инструментов, интересен подход к изготовлению самодельного бура для бурения скважин в земле форумчанина с ником ВячеславK.

Для бурения до глубины в 2.5 м был сделан обычный землебур. Лопасти форумчанин вырезал болгаркой из куска листового металла толщиной в 3 мм, на который был предварительно наклеен бумажный шаблон.

Затем в полученной заготовке было просверлено отверстие диаметром 20 мм.

По радиусу круга был сделан разрез.

Далее ВячеславK вварил в лопасть штырь, который он завёл в трубу. Труба также приваривается к лопасти.

В результате получилось вот такое буровое устройство.

В ходе работы выявили и устранили такие недостатки:

1. Лопасти при бурении сводятся, что значительно снижает эффективность бурения. Чтобы лопасти не сводились, между ними и к трубе были приварены перегородки-растяжки.

1. При бурении ям под установку забора инструмент, если он натыкался на камни или корни, уводило в сторону. Чтобы устранить этот недостаток, по одной лопасти, начиная от места сгиба круга, был приварен дугообразный бортик 30х10 см.

1. Низкая эффективность при прохождении жирной глины. Для работы по глине был изготовлен т.н. рамочный бур конструкции пользователя нашего сайта с ником KND.

Такое устройство лучше всего подходит именно при работе по пластинчатым глинам. У него минимальный коэффициент трения о породу. Его легко извлекать из шурфа (нет «эффекта поршня», как у шнекового бура). После подъёма бура глина просто вытряхивается из рамки.

Хотя такой инструмент чаще всего используется при бурении самодельных скважин «на воду», его конструкция получилась настолько удачной, что стоит заострить на ней внимание.

ВячеславK сделал так:

От полосы металла шириной 5 см он отрезал две одинаковые полосы и сделал угловые скосы, отступив от конца полосы на 2 см. Для полос можно использовать старые автомобильные рессоры.

Вырезал и заточил ножи.

Приварил ножи к сверлу, направив заточенные стороны в противоположные стороны.

Развёл ножи в стороны при помощи уголка так, чтобы расстояние между концами составило 25 см.

С помощью газового ключа ВячеславK вывернул ножи под углом.

Собрал и сварил всю конструкцию.

Стоит отметить, что сверло быстро обломилось. Поэтому ВячеславK заточил обломок, как показано на следующем фото.

Также интересны конструкции, предназначенные для изготовления уширения –«пятки» – при возведении фундамента ТИСЭ.

Я доработал покупной бур, поставил на него вторую откидную лопату. Чтобы было удобно работать, сделал Т-рукоятку длиной 1 м. Тем самым я увеличил усилие на рычаге. Длина штанги – 3 метра. Теперь бурить шурфы глубиной в 2 метра можно, стоя в полный рост, а не карачках. Зубцы с землеприёмника срезал, т.к. от них мало толка.

На этом «улучшайзинг» не закончился. Чтобы увеличить эффективность земляного бура при разбуривании уширения, Субарист выгнул лопатки – прямые плохо резали грунт. В дальнейшие планы форумчанина входит поставить лопатки из легированной стали, т.к. обычные быстро тупятся о камни.

Я сделал земляной бур, применив в качестве накопителя грунта обычную кастрюлю. Таким инструментом я делал уширение на глубине в 2.5 м.

Снизу кастрюли сделаны стопоры, которые упираются в грунт. При бурении расширения кастрюля стоит на месте, это увеличивает эффективность работы, т.к. не тратятся силы на проворачивание самого землеприёмника. При вращении рукоятки, идя по валу с резьбой, раскрываются лопасти, которые срезают грунт. После того, как кастрюля заполняется, ручка землебура крутится в обратную сторону, лопасти складываются, и бур поднимается на поверхность. За 4-5 подъёмов шурф с уширением полностью разбуривается.

Стоит учесть, что сделать такой инструмент сложнее, чем обычный – потребуется сварочный аппарат и токарный станок.

Конструкция получилась удачной и востребованной. Используя данный принцип, форумчане делают свои устройства с двумя лопатками, которые чаще всего работают в паре с мотобурами.

Делаем шнековый бур своими силами

Все, кто владеет загородным участком, обязательно сталкивался с ситуацией, когда для проведения земляных работ вместо лопаты удобнее было бы использовать бур. Но компактная буровая установка типа мотобура есть не у всех. Тем более, услуги бура требуются редко, чтобы тратить деньги на приобретение дорогой техники, которая потом будет простаивать. Выход из ситуации есть и он потребует не очень больших физических и финансовых затрат — изготовим компактный шнековый бур самостоятельно.

Итак, для чего может понадобится бур и что не сможет сделать лопата?

Вот несколько ситуаций, с которыми наверняка сталкивались каждый домовладелец. Необходимо сделать сравнительно узкие и глубокие отверстия в земле под:

• сваи фундамента
• столбы ограды
• посадки деревьев и кустарников
• внесение удобрений
• взятие проб грунта
• проверку на грунтовые воды
• … и многое другое

заводской ручной шнековый бур

Как видим, ручной бур — вещь нужная. В строительных магазинах такие изделия стоят в районе 1000-2000 р. Возможно, цена не покажется большой, но часто эта дешевизна является следствием некачественного изготовления. Конечно, есть модели, которые надежнее и дороже, но мы хотим оптимизировать затраты с учетом того, что бур нужен нам довольно редко.

Делаем шнековый бур самостоятельно

Подсчитав все затраты и будущие задачи, решаем делать шнековый бур самостоятельно. Тем более, что для этого не нужно каких-то специальных знаний и дорогих материалов. Но для начала в качестве тренировки изготовим так называемый садовый бур — упрощенный вариант без шнековой плоской спирали.

варианты самодельного ручного шнекового бура

Вот что нам понадобится для изготовления простого садового бура:

• металлическая труба диаметром 2,5 см, длина 50 см
• металлическая труба диаметром 2 см, длина 150 см
• металлическая пластина размером 0,5х5х20 см
• сварочная установка
• шлифовальная машина для резки (болгарка)
• диск для резки камня (можно использованный)

Длинная труба будет «телом» бура, короткая — его ручкой. Из металлической пластины изготовим буровую головку.

Процесс изготовления садового бура

Изготовление бура происходит в определенной последовательности. Для начала найдите профессионального сварщика. Прочные места сварки частей бура гарантируют, что изделие не сломается при высоких нагрузках в плотных, глинистых слоях грунта.

Из заготовленной металлической пластины вырежете фрагмент размером 2х10 см. Фрагмент будет играть роль буровой головки. Приварите его к торцу трубы длинной 150 см. Чтобы буровая головка держалась прочно, конец трубы рекомендуем сплющить перед сваркой. С помощью «болгарки» обтачиваем приваренную пластину, сделав ее заостренной и конусообразной.

Вырезаем из металлической пластины две детали размером 3х8 см — это будут режущие кромки. Они нужны для начального врезания в поверхность земли. Кромки привариваются выше буровой головки. Вырезаем опоры нужного размера для крепления ножей. Ножи следует крепить под углом около 15 градусов к горизонтали. Данный угол оптимален для эффективного погружения шнекового бура в грунт.

самодельный шнековый бур

Диск от «болгарки», предназначенный для резки камня, разделите на две половинки, в каждой сделайте по 2 отверстия для крепления на опорных элементах на стержне. Крепление осуществляется с использованием стальных болтов, гаек и шайб. Проследите, чтобы головки болтов смотрели вниз, это снизит сопротивление и облегчит бурение. Выступающие в верхней части ножей резьбовые концы болтов с гайками закройте пластиковыми кембриками. Для кембриков можно использовать поливинилхлоридную трубку. Это защитит резьбу и уменьшит налипание грунта. После закрепления, половинки диска должны образовывать друг к другу угол 30 градусов. Части диска, расположенные ближе к земле, необходимо заострить по кромке.

Вариант изготовления режущей части бура — опоры для крепления режущих инструментов моожно изготовить из разных подручных материалов. Например, из старой автомобильной рессоры, а ножи — из половинок дискового ножа циркулярной пилы. Удобно, чри использовании ножа от циркулярки не придется затачивать режущие кромки.

Последний этап — к верхней части готового бура перпендикулярно к основной трубе привариваем короткую трубу-ручку, к которой будем прикладывать усилия в процессе бурения. На стойке бура яркой краской можно нанести мерные риски, что позволит быстро и точно определять глубину пробуренного отверстия.

Что может наш новый самодельный бур?

Описанная выше технология создания шнекового бура позволяет изготовить оборудование, с помощью которого производятся выработки глубиной до 1,5 м. Ширина отверстия зависит от размеров режущих элементов. Время бурения в среднем занимает 15-20 минут. Усилия, прикладываемые человеком в процессе бурения, значительные. Для защиты рук рекомендуем надеть на ручки бура фрагменты мягкого резинового шланга.

бурение глубиной до 1,5 м

Как можно изготовить шнек для бурения своими руками?

Шнек применяют на производстве в качестве движущего элемента конвейера с винтами. Конструкция используется и для того, чтобы передвигать детали и грузы. В некоторых случаях шнеки используют для бурения скважин.

Схема оборудования для бурения.

Шнек является разновидностью винта, которая имеет большую площадь витка спирали. За счет увеличенной площади шнек может переносить различные детали в процессе вращения. Механизм имеет небольшие размеры и является эффективным. Поэтому данная конструкция является незаменимой в некоторых областях производства. Вместе с углублениями скважин в процессе вращения шнек будет поднимать землю на поверхность.

В качестве рабочего элемента шнековой конструкции выступает бур. Для его изготовления понадобится приобрести трубу из металла. Верхняя часть конструкции должна иметь винтовую резьбу с внешней стороны. Противоположный конец изделия должен иметь винтовой шнек, диаметр которого составляет 200 мм.

Схема работы шнека: 1 – скважина, 2 – реборды, 3 – разбуренная порода, 4 – долото.

Витков шнека может быть 1-2. На каждом конце шнека должно быть несколько ножей из металла, чтобы в положении по вертикали они размещались под углом к основанию почвы. Чтобы было удобно прокручивать бур, понадобится приварить еще один отрезок трубы длиной в 1,5 м. Подобный элемент укрепляется с помощью сварки к тройнику, в котором есть внутренняя винтовая резьба. Тройник нужно надеть на разборную штангу. Штанга должна быть длиной в 1,5 м.

Чтобы бурить скважину глубиной более 8 м, все оборудование нужно укреплять на вышке. Верхняя сторона конструкции должна иметь отверстие, в котором передвигается штанга. Вышка может быть изготовлена металлическая или деревянная. Раму для монтажа оборудования следует изготавливать из стали.

Для передачи движения буру используется вертлюг. Подобный элемент должен изготавливаться исключительно из прочного металла, иначе он придет в негодность после устройства нескольких скважин.

На какой глубине находится артезианская вода.

Как правильно изготовить конвейер для бурения?

Чертеж шнеков ложкового типа.

Первым делом нужно купить материал, из которого будет изготавливаться винт. Лучше всего в данном случае подходят листы из стали. Обязательно нужно приобрести аппарат для сварки и некоторые другие инструменты. Чтобы сделать привод механизма, нужно подготовить электрический двигатель и редуктор для понижения. Прежде всего, понадобится определиться с типом устройства, так как подобный механизм будет совершать несколько движений:

1. Если привод будет располагаться в месте разгрузки, то понадобится тянущий винт.
2. В процессе монтажа пускового модуля на стороне загрузочной горловины должно находиться толкающее устройство.

Стальной лист должен иметь толщину в 2-2,5 мм. Понадобится также приобрести трубу из стали. Ее длина должна быть равна расстоянию перемещения грузов. Корпус должен быть квадратным, при этом нужно сделать зазор в 4,6-4,8 мм.

Схема буровой установки.

Последовательность действий по изготовлению шнека такова:

1. Первым делом понадобится изготовить картонный шаблон, чтобы была возможность произвести точную разметку шага навивки на трубе.
2. Из листа стали нужно вырезать витки спирали и приварить к трубе по точкам, которые были предварительно отмечены.
3. Изготовленный толкатель винта устанавливается в корпус. С входной стороны конструкции дополнительно можно смонтировать бункер для загрузки.
4. Винт устанавливается на подшипниках. Конструкция должна иметь возможность с легкостью прокручиваться и не давать биений. Если подобные условия не будут выполнены, то понадобится обязательно произвести балансировку шнека. С помощью балансировки можно исключить шум и вибрации в процессе работы.
5. Если нужно передвигать сыпучие материалы, понадобится делать сплошные витки шнека. Шаг навивки в главной зоне транспортировки должен быть больше, чем в зоне бункера загрузки.
6. Чтобы была возможность производить чистку винта, следует смонтировать несколько люков.
7. На завершающем этапе нужно установить приводное устройство из электродвигателя и редуктора для понижения. Далее подсоединяется питающая сеть и выполняется проверка работы всей буровой установки.

Благодаря использованию изготовленной конструкции возможно автоматизировать процесс переноски грузов.

Как изготовить шнек для бурения?

Чертеж бурового шнека.

Элементы, которые будут необходимы, для того чтобы сделать буровой шнек своими руками:

• стальной лист;
• рессоры;
• трубы различных длины и диаметра;
• электродвигатель с редуктором для понижения;
• устройство для сварки;
• болгарка;
• электродрель со сверлами;
• тиски;
• краска;
• болты;
• простой карандаш;
• картонный лист для изготовления шаблона;
• щетка из металла.

В нижней части бура устанавливаются следующие детали:

• несущая труба;
• резак;
• наконечник;
• элемент шнека в виде спирали.

В верхней части буровой установки присутствует рукоятка, которая может демонтироваться.

Путем снятия данной ручки можно вставить между элементами буровой установки удлинитель для бурения скважин большой глубины.

Чтобы сделать подобное приспособление своими руками, нужно приобрести следующие элементы:

• небольшое количество труб диаметром в 20-50 мм и длиной в 400-600 мм;
• отрезки пластинок устаревших рессор от автомобилей;
• лист из железа размерами в 100х25 мм и толщиной в 1,9-2,1 мм.

Последовательность действий по изготовлению шнека для бурения

Чтобы сделать шнек для бурения, действуйте следующим образом:

1. Понадобится взять отрезок трубы необходимой длины и на каком-либо его конце просверлить электродрелью перпендикулярное отверстие диаметром в 8-9 мм. Отрезок трубы должен быть без деформаций и прогибов. Подобная конструкция будет использоваться, для того чтобы соединить верхнюю часть с рукояткой или удлинителем.
2. На нижней части трубы следует обязательно установить наконечник. Подобное изделие способно задать направление движения грунта. Наконечник вырезается из автомобильной рессоры. Для этого из последней нужно вырезать квадрат с помощью болгарки.
3. На следующем этапе в трубе нужно сделать продольный пропил, который равен толщине элемента наконечника.
4. Далее конструкцию нужно вставить острой частью внутрь трубы. В результате должно получиться изделие, внешний вид которого напоминает копье.
5. После этого все элементы нужно сварить электрической сваркой.
6. Из автомобильной рессоры следует вырезать резак. Длина изделия равна половине диаметра изготавливаемой буровой конструкции.
7. На изделии нужно пропилить зубчики, которые будут вгрызаться в грунт и разрыхлять его. После этого вынимаемый грунт будет попадать на спираль шнека.
8. Зубчики должны располагаться под острым углом к основанию резца.
9. Подобный элемент приваривается электросваркой к трубе.
10. Из железного листа нужно вырезать круг, диаметр которого равен получаемой спирали шнека.
11. В центральной части конструкции понадобится сделать отверстие для главной трубы.
12. Диск следует приложить к резцу, который приварен к трубе. Далее при помощи карандаша нужно отметить место соединения элементов.
13. По полученной отметке следует разрезать диск болгаркой от крайней части до центральной.
14. Полученный круг понадобится укрепить в тисках и с помощью молотка сделать часть спирали.
15. Шнек для бурения нужно насадить на трубу конструкции и приварить.
16. Основание конструкции понадобится обработать с помощью щетки из металла, после чего покрасить.
17. На следующем этапе начинается изготовление рукоятки и удлинителя. Ручка состоит из приваренной поперечной трубы для прокручивания, ее можно выполнить в нескольких вариантах. В качестве удлинителя можно использовать любой отрезок трубы, который подходит по длине и диаметру.

Сделать буровой шнек своими руками просто. Понадобится купить все необходимые инструменты и материалы, а также иметь некоторые навыки использования различных инструментов. С помощью подобных установок можно произвести буровые работы на профессиональном уровне.
