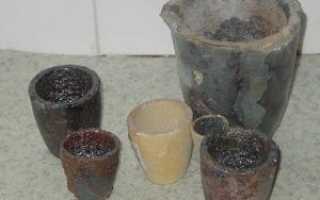

Как сделать тигель своими руками?

Как сделать тигель или плавильную печь своими руками

Практически каждый предмет имеет несколько видов и назначений, так и печи. Есть печи для обогрева помещений, для приготовления еды, а есть специальные устройства для плавления металлов или для их хранения уже в расплавленном виде. Такие устройства называют тигельными плавильными печами. Они имеют специфическое предназначение и поэтому список предприятий, где они нашли свое применение, совсем невелик. В основном это заводы и лаборатории. Но что же делать, если нужно для каких-либо целей дома переплавить металл? Покупать такое оборудование очень дорого, но его вполне реально изготовить своими руками. Для этого необходимы минимальные знания в этой области, желание и время.

Виды тиглей
Сборка индуктора
Сборка чугунного тигля
Изготовление тигля из глины
Графитовый тигель

Виды тиглей

Тигельная печь – это емкость, выполненная из огнеупорного материала в которой, нагревая до определенной температуры, плавят металл. Основные материалы, из которых изготавливаются тигли:

керамика;
графит;
чугун.

Используются тигельные печи как на заводах, где изготавливаются больше металлические изделия, так и на малых предприятиях, например, для изготовления ювелирных изделий.

Керамические печи – это оптимальный вариант. При плавке металлов в керамическом тигле в самом веществе не происходят никакие изменения. Поэтому в таких тиглях без проблем можно плавить даже неблагородные металлы или сплавы из кобальта, хрома или палладия.

Графитовые тигли. Такие печи отличаются долгим сроком эксплуатации и высокой сопротивляемостью перед окислением, что делает их универсальными для плавления любых металлов и особенно сплавов на основе цинка и латуни. Кроме того их часто используют в индукционных печах. Графитовые тигли могут выдержать очень высокие температуры, например, восемьсот градусов для плавления алюминия.

Чугунные тигли, пожалуй, худшие из трех перечисленных. У них высокая реактивность, быстрое окисление и взаимодействие с другими металлами, а также чугун плохо сопротивляется высокой температуре. По этим причинам чугунные тигли очень редко встречаются, но они недорогие и вполне доступные.

В этой статье будут рассмотрены способы изготовления трех видов самодельных тиглей.

Сборка индуктора

Нагревательным элементом тигельной плечи в домашних условиях обычно является индуктор. Он имеет цилиндрическую форму с полостью внутри. В эту полость и помещается самодельный тигель с металлической стружкой. Индуктор изготавливается из огнеупорного материала, внутри него обмотка из проволоки, чаще всего используется медная проволока. При помощи специального генератора в эту обмотку подается ток, который и создает электромагнитное поле. Что, в свою очередь, создает вихревой ток в тигле и в помещённом в него металле. Они и плавят стружку. Сам индуктор собирается из 4 электронных ламп с параллельным соединением. Такой индуктор можно подключить к обычной розетке.

Есть еще один вариант сборки индуктора своими руками из электромагнитного сердечника и двух слоев обмотки. Первый слой – 10 витков медной проволоки с толщиной 4 мм, а второй – один виток, материалом для которого служит металлическая пластина с сечением 15*5 миллиметров. Электромагнитный сердечник имеет П-образную форму и представляет собой набор стальных пластин. Вокруг пластин делается первая обмотка, которая помещается в изолированный корпус, вторичная обмотка соединяет сердечник и металлические бруски, между которыми должно быть расстояние равное размерам тигля. Вся эта конструкция помещается в корпус печи.

Итак, получается печь, в которой расположен индуктор. От индуктора идут провода к розетке. В эту печь помещается тигель таким образом, чтобы замкнуть собой бруски. Если он помещен правильно, то раздаться гудение, сообщающее о том, что появилось напряжение и плавление началось. Если звука нет, то при помощи ручки нужно подвинуть тигель до полного замыкания цепи.

Сборка чугунного тигля

Берется металлический кожух и в него помещается стакан, сделанный из чугуна. Между ними засыпается смесь из песка и глины. Сбоку к нему крепится ручка. После одного-двух нагреваний смесь расплавится и закаменеет. Тигель готов. В него засыпают стружку и помещают в индуктор.

Изготовление тигля из глины

Можно изготовить тигель из шамотной глины. Это недорогой вариант и к тому же обладающий высокой стойкостью к большим температурам. Такую глину используют при кладке печей и ее можно купить в любом строительном магазине. Шамотная глина способна выдержать температуру до 1600 градусов по Цельсию.

Итак, понадобится шамотная глина (продается в мешках в строительных магазинах), жидкое стекло (продается там же) и молотый шамот. Его можно купить или изготовить из шамотного кирпича.

Для того чтобы сделать смесь, из которой в будущем будет вылеплен тигель, берется 7 частей глины, 3 части шамота и на литр сухой смеси 10 ложек жидкого стекла. Смешивается шамот и глина до однородного состояния. После этого потихоньку доливается вода. Чтобы не испортить заготовку можно часть смеси отсыпать, а в случае большого количества воды — добавить сухого порошка. Месить нужно до момента, когда глина перестанет липнуть к рукам.

Только после того, как будет замешана глина нужной консистенции, можно добавлять стекло. При добавлении стекла нужно тщательно все вымешивать до состояния, когда глина перестанет трескаться. Лучше всего в ком глины добавить стекло и раскатать в рулон, потом несколько раз сложить и повторять процедуру до тех пор, пока не перестанет трескаться. Материал для тигля готов. До того момента когда он будет использован, хранить нужно в нескольких слоях целлофана.

Глина есть, теперь чтобы изготовить тигель нужно взять форму, самый простой способ – это использование гипсовой формы. Как сделать такую форму можно найти на любом сайте по лепке из гипса. Итак, непосредственно изготовление тигля.

Перед началом лепки нужно отбить весь воздух из глины, для этого на пол можно постелить газету и несколько раз с силой бросить ком на него, раз десять будет достаточно. Теперь берется ком глины и тщательно вминается в дно формы, после этого небольшими комочками формируются стены изделия. Их толщину можно контролировать по краю формы. Очень важно тщательно приминать глину к форме, чтобы там не образовалось воздушных подушек. После того как тигель вылеплен, нужно сделать ровной внутреннюю поверхность. Для этого достаточно смочить глину водой.

После этого наступает момент сушки. Форма с глиной помещается картонную коробку и накрывается крышкой. Часов через семь вся вода из глины испарится и форма будущего тигля немного «сядет», так что достать ее из формы не особо сложно. После этого тигель продолжает сушиться в той же коробке, по мере сушки все дефекты сами собой устранятся и горшочек приобретет серый окрас. Иногда могут появиться небольшие трещинки. Их можно замазать мокрой глиной. Далее горшки обжигаются при температуре 800 градусов в муфельной печи. После обжига тигель готов к использованию.

Графитовый тигель

Графит — это материал, у которого есть множество уникальных свойств. Положительные качества графита:

устойчивость к воздействию расплавленными металлами;
увеличение прочности с повышением температуры;
высокие термостойкость и теплопроводность;
небольшой удельный вес.

Для изготовления тигля из этого материала понадобятся:

графитовый порошок;
цельный графит;
фетр;
графитовая трубка;
шамотный мертель;
магнезит.

Некоторые из этих материалов можно использовать как самостоятельные единицы. Например, графитовая трубка по сути уже является тиглем, достаточно лишь сделать в ней дно.

Принцип изготовления из всех материалов одинаков. Рассмотрим на примере мертеля. Делается две формы. Можно скрутить из плотной бумаги, чтобы проще потом было удалить. Внешняя форма имеет конфигурацию полого цилиндра, а внутренняя просто цилиндр. Вставляется малый цилиндр в более широкий. Между ними будет заливаться смесь. Форма ставится в пластиковый стаканчик и в нее засыпается порошок мертеля. Засыпать нужно с горкой, так как он сядет, когда нужно будет утрамбовывать. В этот порошок при помощи шприца заливается 15 кубиков жидкого стекла. Все перемешивается и получается консистенция песочного теста. Небольшими порциями набивается в форму.

В итоге получается что-то вроде перевёрнутого вверх дном стаканчика. Чтобы форма не прилипла к столу лучше всего делать всю процедуру на целлофане. Затем форма переворачивается дном вниз и извлекается внутренний цилиндр. Его тоже лучше всего проклеить изначально целлофаном или скотчем. Тогда при извлечении форма тигля не пострадает.

Читать еще: Как сделать патину на металле своими руками?

После того как тигель подсох его нужно поместить в индуктор и прогреть. Это нужно делать при небольших температурах, так как должна выпариться вся вода, несмотря на то, что внешне кажется, как будто ее там совсем нет. Если тигель предварительно не прогреть и сразу начать в нем плавить, то он, скорее всего, лопнет. После прогревания при постукивании по тиглю, он издаст звонкий звук. Это говорит о том, что тигель сделан хорошо.

Следуя представленным инструкциям, можно довольно просто обзавестись самодельной плавильной печью, которая прослужит ничуть не меньше, чем покупная. Главное, не торопиться, соблюдать аккуратность в работе и не нарушать технологий изготовления.

Как изготовить тигель?

На самом деле это не так и сложно. Сейчас у меня на изготовление одного тигля уходит минут 30-40. Но в своё время достаточно много времени пришлось потратить на технологию производства. До нормальной статьи я так и не созрел, может быть в будущем, а пока перекинул материал из альбома в ЖЖ, ибо приходит много вопросов и в основном одних и тех же.

Внимание. картинки пока можно посмотреть тут Смотреть
Приступим:

И так, для изготовления тигля, понадобится: кусок пластиковой водопроводной трубы насколько я помню диаметр примерно 105 мм.(наружная часть формы), два деревянных диска (дно формы е её крышка) сделанные точно под размер внутреннего диаметра пластиковой трубы (можно взять фанеру но толщину рекомендую не менее 20 мм), внутренняя часть формы она делается на конус а низ полностью закругляется (по диаметру её надо сделать не идеально круглой, а слегка овальной, всего на 1-2 мм, позже объясню почему), три хомута соответствующие наружному диаметру пластиковой трубы, три самореза средней длины (в зависимости от толщены деревянного круга (будущей крышки формы), два длинных самореза (они будут нужны для того, чтобы вытащить внутреннюю форму).

Ещё потребуется шамотная глина, шамотная крошка, приготовленная из шамотного кирпича (на один тигель с крышкой у меня уходит примерно половика кирпича

Трубу необходимо распилить по всей длине (это облегчит изымание готового тигля)

Со стороны будущего дна формы делаем пропилы как на рисунке всего примерно 6-10 на глубину примерно 20-25 мм. (они помогут жестко закрепить дно формы

Устанавливаем дно, и закрепляем его хомутом.

Устанавливаем средний хомут, но зажимаем его не полностью, только так, чтобы в дальнейшем стенки формы не расползались, оставляем щель примерно в 1 мм.

Теперь надо вырезать 4 бумажных круга под внутренний размер формы они не дадут прилипать смеси к дну формы и к её крышке)

Кладем один из кругов на дно формы.

Теперь займемся смесью её надо перемешивать очень тщательно. Я использую состав состоящий примерно на 60% из шамотной крошки, на 30% из шамотной глины и на 10% из древесного угля. Перемешиваю его сначала в сухом виде потом уже с водой, воды надо не много, чтобы состав только держал форму как на рисунке.

Далее в целях сбережения нервной системы при последующих попытках вытащить тигель из наружной формы, рекомендую проложить межу стенками формы и смесью лист бумаги. (Первый опыт по вытаскиванию готового тигля из наружной формы занял у меня часа 2-3 и кончился естественно ничем, так что на счет листа бумаги настоятельно рекомендую)

Прежде чем формировать дно тигля необходимо замерить расстояние от дна формы до её верхних краев. По мере трамбовки смеси эти замеры надо будет повторять пока не будет достигнута требуемая толщина дна. (Забегая вперед скажу, что пробовал схему и наоборот, когда дно тигля трамбуется в последнюю очередь, а сначала делаются края. В принципе это роли не играет, и в том и в другом случае результат зависит от того, насколько хорошо вы утрамбовали смесь, и нету ли в ней пустот)

После того, как дно готово, устанавливаем по центру внутреннюю часть формы, и начинаем трамбовать будущие стенки тигля.

Трамбовать надо очень тщательно, это залог, того, что весь предыдущий и будущий труд не будет напрасным. Смесь лучше докладывать маленькими порциями.

Утрамбовали. Дальше кладем сверху ещё один вырезанный бумажный круг.

Закрываем верхней крышкой формы. В ней как и во внутренней части должно быть три отверстия, через них саморезы соединят крышку формы с ей внутренней, центральной частью.

Заворачиваем саморезы, Почему именно три самореза? Тот, что в середине — центрует крышку, два боковых – основные на них ляжет вся нагрузка.

Теперь ещё два больших самореза.

Далее самое сложное, закрепив горизонтально форму и вставив между большими саморезами любой длинный предмет (как показано на рисунке) начинаем постепенно вращать внутреннюю часть формы (для этого её и необходимо было сделать овальной формы) Таким образом расширяется внутренняя часть тигля, что потом позволит без проблем вытащить внутреннюю форму.

Когда она начнет свободно вращаться, её можно вытащить. Обычно внутренние стенки тигля после этого достаточно гладкие.

Снимаем все хомуты.

Вытаскиваем тигель из формы, обычно проблем с этим не бывает.

Внутренняя поверхность с ещё не зашпаклеванными изъянами на стыке дна и стенок.

Что касается крышки тигля, то тут всё просто, в той же форме закрепляем хомутом дно, опять кладем круг из бумаги, трамбуем смесь и закрываем крышкой, предварительно, положив ещё один бумажный лист сверху. Дальше прессуем либо струбциной, либо молотком. Получается такой вот блин, а когда он высохнет, то по центру сверлим дрелью отверстие примерно 6-8 мм.

Получается вот такой тигель.

Загрузив содержимое, замазываем тигель снаружи шамотной глиной.

Ну и собственно всё, осталось только поставить тигель в печь.

Теперь что касается самых распространенных вопросов:
Что можно плавить в этом тигле?
Я делал этот тигель для плавки булата, температура плавки железа 1535 градусов , чистое железо я не плавил, обычно гвозди и электроды тоесть примерно 1400-1500 градусов он держит. Насколько долго не скажу,но полчаса, час — точно. Естественно все металлы и сплавы с более низкой температурой плавления в тигле плавить можно.
Пробуйте.
Если что-то пойдет не так поэкспериментируйте с составом смеси.
Больше 1500 греть не пробовал, не позволяет печь.

Можно ли плавить медь, латунь, бронзу и т.д.?
Ответил в предыдущем вопросе.

Чем можно греть тигель? В каких печах?
У меня самодельная печь на каменном угле, провел не одну плавку, проблем с тигелем пока не было ни разу. Опять же повторюсь трамбуйте смесь как следует, от этого многое зависит.
Горелку на пропане, печь на мазуте тоже использовать можно (но сам не пробовал) , многое будет зависеть от толщены стенок тигля, чем толще — тем надежней, но и сложнее прогреть содержимое, больше затраты энергии. Только не забудьте нагревать надо постепенно, если нагреть тигель только с одной стороны то треснет любой даже графитовый.

Как сделать своими руками тигель для плавки свинца и алюминия

В этой статье я расскажу, как сделать тигель своими руками.

Из металлов я успешно расплавил в нем алюминий, медь, серебро и различные сплавы.

Шаг 1: Состав №1

Чтобы сделать тигель для плавки свинца вам понадобятся:

шамотная (огнеупорная) глина 200 г
кварцевый песок 300 г

Шамотную глину продают практически во всех отделах, продающих цемент и шлакоблоки.

Смешайте песок и глину (сухие).
Добавляйте воду понемногу, так, чтобы ком сохранял форму, когда вы сожмете его в кулаке.
С помощью специального оборудования сформируйте тигель.

Я использовал заливочную форму.
Оставьте сушиться.

Шаг 2: Обжигаем тигель

После того, как тигель высохнет, его нужно обжечь для дальнейшего использования.

Читать еще: Как сделать микролифт своими руками?

Кроме того, что обжиг придаст прочность, он также поможет удалить нежелательные примеси, которые могут загрязнить плавящийся металл.

Для обжига я использовал стартер для розжига углей, трубу и фен.

В нижнюю часть загружаем уголь.
В центр стартера ставим тигель, промежуток между ним и стенками стартера заполняем углем. Нужно установить стартер так, чтобы снизу проходила труба, через которую будет подаваться воздух.
Разожгите угли.
Когда угли покраснеют, подведите трубу и включите фен на слабый режим.
Пусть фен работает до тех пор, пока угли не сгорят наполовину, тогда досыпьте новых углей.
Продолжайте обжиг еще в течение часа, затем оставьте все на ночь как есть, чтобы остыло.
Если обжиг прошел удачно, тигель при щелчке по нему пальцем должен звучать как кофейная чашка.
Если есть трещины, при нагревании он может взорваться, значит его использовать нельзя.

Шаг 3: Состав №2

Почти все эти компоненты можно приобрести в гончарных магазинах.

Оксид алюминия – 10 г
Полевой шпат – 40 г
Кианит – 75 г
Каолин – 75 г
Прокаленный каолин – 75 г
Кварцевый песок – 300 г

Смешайте все компоненты без добавления жидкости.
Добавляйте воду понемногу, так, чтобы ком сохранял форму, когда вы сожмете его в кулаке.
Сформируйте.
Оставьте до полного высыхания.

Шаг 4: Состав №3

Оксид алюминия – 10 г
Полевой шпат – 40 г
Кианит – 75 г
Каолин – 75 г
Кварцевый песок – 300 г

Смешайте все компоненты без добавления жидкости.
Добавляйте воду понемногу, так, чтобы ком сохранял форму, когда вы сожмете его в кулаке.
Сформируйте.
Оставьте до полного высыхания.

Шаг 5: Состав №4

Оксид алюминия – 10 г
Полевой шпат – 55 г
Кианит – 75 г
Каолин – 60 г
Кварцевый песок – 300 г

Смешайте все компоненты без добавления жидкости.
Добавляйте воду понемногу, так, чтобы ком сохранял форму, когда вы сожмете его в кулаке.
Сформируйте.
Оставьте до полного высыхания.

Шаг 6: Состав №5

Каолин – 100 г
Кианит – 300 г

Смешайте все компоненты без добавления жидкости.
Добавляйте воду понемногу, так, чтобы ком сохранял форму, когда вы сожмете его в кулаке.
Сформируйте.
Оставьте до полного высыхания.

Шаг 7: Запекаем из составов 2-5

Я попробовал запечь в угольном стартере тигли, сделанные из смесей 2 и 3, оказалось, что они не нагреваются до нужной температуры, а, значит, не набирают прочности. Они развалились во время пробного использования от расширяющейся буры.

Другие образцы я запекал по-другому. Если у вас есть доступ к печи для обжига, это замечательно, если нет, то ее легко сделать из огнеупорных кирпичей.

Тигли нужно запекать в обжигательной печи при температуре 1260°С примерно 45-60 минут.
После остывания тигли должны звучать как кофейная чашка при щелчке ногтем по ней.
Теперь разжигайте ваш горн.
Перед тем, как поместить тигель в горн, лучше его нагреть немного.
Попробуйте расплавить какой-нибудь кусок металла.
На мой взгляд, наиболее удачный состав — под №5.
Глиняные тигли выносят высокую температуру, но требуют более бережного отношения, чем металлические.
Глиняные тигли не любят резких перепадов температур, поэтому перед помещением их в горн и для постепенного остывания их лучше погружать в горячие угли.
Если тигель треснул, его нельзя использовать, иначе он может взорваться и тогда вас окатит расплавленным содержимым.

Шаг 8: Фотографии

Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями.

Как сделать тигель для плавки свинца своими руками?

Выбор материала

Здесь серьёзную роль играют огнеупорные составляющие, к которым относятся:

Керамика – средний вариант, отлично подходящий для личной эксплуатации. В данной посуде не происходит реакций, способных изменить структуру металла, и она отлично подходит для кобальта, хрома и палладия.
Глина – вещество, которое применяется в производстве тиглей для ювелиров. Эта составляющая обладает высокой огнеупорностью и способна выдержать до +1600 °C. Если человек хочет создавать украшения в собственном помещении, но не знает из чего произвести посуду для переплавки, то этот вариант является определённо лучшим.
Графит шикарно подойдёт для плавления оцинкованных и латунных сплавов, а основным его преимуществом является долговечность. Что касается рабочей температуры, то она не должна превышать +800 °C.
Чугун. Тигли из этого вещества встречаются редко, и относятся к бюджетным категориям. Ещё у выделок подобного рода будут недостатки в виде быстрого окисления, низкого сопротивления жару и быстрой выработке (до 30 плавок).

Разновидности самодельных тигелей

В качестве альтернативы можно взять на вооружение электротигель, который делается своими руками без особого труда. Он имеет несколько спектров использования, но главный из них – переплавка золота.

Изготовление глиняного тигля

Тут не обойтись без глины шамотного типа, которая продаётся в любом магазине стройматериалов. Она прекрасно переносит экстремальное термическое воздействие, стоит дёшево и проблем с её поиском вряд ли возникнет. В крайнем случае можно изготовить тигель из дроблёного шамотного кирпича. Также придётся прикупить жидкое стекло, и все составляющие смешать для однородной основы. Пропорции выглядят примерно так:

7 единиц глины;
3 единицы шамота;
10 ложек жидкого стекла.

Все компоненты добавляются поэтапно: глина вместе с шамотом смешиваются до однородной консистенции, и к ним постепенно доливается вода. Основная цель – создать смесь, которая не будет прилипать к рукам. Когда получена требуемая консистенция добавляется стекло, и всё тщательно перемешивается. Тут главное довести объект до состояния, когда плоскость перестанет трескаться. Смесь готова, а для хранения советуется воспользоваться плотным целлофаном, или обернуть её в 7-10 слоёв плёнки.

Перед лепкой придётся удалить остатки воздуха, ударив субстанцию около 8-12 раз о твёрдую поверхность.

Смешанный материал наносится внутрь макета, формируются его глубина и толщина. Дно лучше создать полукруглым, что даст больший эффект при будущей плавке железных стружек. Также субстанцию нужно плотно прижимать к макету, чтобы между плоскостями не образовывался воздух, а для большего удобства рекомендуется смачивать руки водой.

После резервуар отправляется на сушку: кладется в тару из картона или пластика, и помещается в сухое место. Нескольких часов хватит, чтобы удалить остатки влаги. Также изделие немного осядет, и его будет просто изъять из формочки. Огнеупорного сосуда из шамотного кирпича хватит на долгое время использования, однако, последним пунктом создания должна идти процедура обжига в печи и при Т=800 °С. И вещь можно применять по своему назначению. Для удобства эксплуатации понадобиться тигельная печь, которая делается своими руками. Для простого монтажа можно сварить конструкцию из нескольких труб, чтобы получился цилиндр. Обычно его закрепляют на двух параллельных стойках, чтобы он не касался земли. И тут учитывается толщина стенок (минимум 5 мм.) и устойчивость изделия (оно обязан легко переносить Т=1600 °С и более).

Читать также: Шлифовальный станок по металлу своими руками видео

Как сделать графитовый тигель

Ёмкость этой категории имеет множество достоинств:

низкая общая масса;
сопротивляемость горячим сплавам;
хорошие показатели теплопроводности;
с ростом температуры увеличивается прочность.

Если идти лёгким путём, то можно взять графитовый стержень, и тигель практически готов. Остаётся только приделать дно.

Графитовые тигели различных размеров

Если необходимой трубки не найдётся, всё можно выполнить при помощи двух формочек разных размеров, которые вставляются одна в одну, а свободное пространство позволит придать нужные размеры. Первоначально нужно засыпать мертель в свободную тару, и жалеть его не следует. Дело в том, что порошок будет утрамбовываться и оседать. Далее добавляется жидкое стекло (около 15 мл.) и всё тщательно перемешивается. Смешанную массу рекомендуется поместить в большой контейнер цилиндрической формы (можно использовать пластиковый стаканчик) а маленьким продавить отверстие, оставив дно достаточно толстым.

В итоге выйдет сосуд, которому даётся время на высыхание. В этом случае также потребуется термическая обработка, благодаря которой удалятся излишки жидкости. Если все действия прошли верно, то будет качественный графитовый тигель, сделанный своими руками.

Читать еще: Как сделать столярные тиски своими руками?

Делаем тигли

Теперь пришло время сделать своими руками плавильный тигель. Из вышесказанного ясно, что своими руками имеет смысл делать тигли:

Стальной;
Керамический нейтральный;
Керамический графитированный.

О стальных тиглях особо говорить нечего – это просто посудина из стали в приваренной ручкой. Используются стальные тигли для переплавки легкоплавких металлов; иногда – цинка на горячую оцинковку с качеством до 3+. Стальные тигли для свинца, олова и цинка пригодны только для плавки одного конкретного металла, т.к. после 1-2 плавок сами покрываются им изнутри.

Керамический нейтральный

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.

Виды тиглей

Керамические печи – это оптимальный вариант. При плавке металлов в керамическом тигле в самом веществе не происходят никакие изменения. Поэтому в таких тиглях без проблем можно плавить даже неблагородные металлы или сплавы из кобальта, хрома или палладия.

Графитовые тигли. Такие печи отличаются долгим сроком эксплуатации и высокой сопротивляемостью перед окислением, что делает их универсальными для плавления любых металлов и особенно сплавов на основе цинка и латуни. Кроме того их часто используют в индукционных печах. Графитовые тигли могут выдержать очень высокие температуры, например, восемьсот градусов для плавления алюминия.

В этой статье будут рассмотрены способы изготовления трех видов самодельных тиглей.

Как сделать тигель своими руками?

Изготовление тиглей из шамотной глины

Фарфоровые тигли даже при не слишком высокой температуре часто трескаются и лопаются. Использовать тигли из других более дорогих материалов (графитовые, алундовые и т.п.) экономически невыгодно. Впрочем, цены на лабораторный фарфор тоже не радуют.

На фото лопнувший фарфоровый тигель.

Как вполне экономичный и практичный вариант – изготавливать тигли (и не только их) самостоятельно из шамотной глины. Это не очень сложно. Освоить описанную далее технологию можно даже с «нуля», что позволит делать для себя тигли любого нужного объема. Для этого необходимы следующие материалы:
Шамотная глина — используется при кладке печей ее можно купить в строительном магазине.

Надпись на упаковке: шамотная глина молотая, термостойкость до +1600 °C, состав: массовая доля окись алюминия не менее 23%, окись железа не более 5%, минералы. Сайт производителя www.pva.ru
Мешка глины хватит надолго. Так же понадобится жидкое стекло (канцелярский — силикатный клей как заменитель использовать нельзя) продается в строительных магазинах и молотый шамот. Последний можно достать, сделать самостоятельно из шамотного кирпича или купить. Это основные ингредиенты. Состав смеси подбирается опытным путем. Использую следующий: глина – 7 частей, шамот – 3 части, жидкое стекло из расчета на литр сухой смеси шамота и глины – 10 столовых ложек. Процесс:
Отмерив, нужное количество глины и шамота смесь тщательно перемешивается до однородного состояния, и только после этого добавляется небольшими частями вода. Все перемешивается. Смесь лучше разделить на несколько частей и если воды добавлено больше чем надо, то можно просто досыпать сухой смеси. Глина месится руками. Важно — готовая глина не должна липнуть к рукам, если липнет, значит, воды слишком много. Если воды мало (при хранении глина может подсохнуть) достаточно комок глины обмакнуть в чашку с водой и перемять. Когда глина смята в ком, частями добавляется жидкое стекло. Глина тщательно вымешивается. Способов много – самый простой скатать кусок глины в жгут, сложить его пополам несколько раз и снова раскатать. Повторять процесс до тех пор, пока глина не будет при сминании трескаться. Хранить готовую глину до использования нужно завернутой в несколько целлофановых пакетов. Все это и многое другое подробно описано на сайтах керамистов. Далее как пример самый простой, доступный и дешевый способ лепки тигля по гипсовой форме.

Гипсовая форма

Для работы использован фарфоровый тигель (в качестве модели), алебастр (строительный гипс) и пластиковая бутылка из-под минералки. Бутылка обрезается с таким расчетом: высота тигля плюс 40-50 мм. Это будет форма. В нее засыпается алебастр и доливается вода. Консистенция должна получится, как у жидкой сметаны. В смесь утапливается (примерно по центру) фарфоровый тигель до самого края. В тигель нужно положить что-то тяжелое, с таким расчетом, что бы он и не утонул и «не всплывал». После того как алебастр застыл нужно извлечь тигель из гипса и форму из обрезка пластиковой бутылки. Пластик надрезается ножницами и легко рвется вдоль линии разреза, а вот извлечь тигель из алебастра несколько сложнее.

На фото показано как это сделать:

Гипсовая форма кладется на две дощечки с таким расчетом, что бы фарфоровый тигель оказался между ними. Затем сильным ударом деревянной доской (киянкой и т.п.) тигель выбивается из формы. Для того, что бы форма не разрушилась ее дно специально сделано толщиной 40-50 мм.

Форма практически готова. Если на ее внутренней поверхности остались дефекты – трещины, пузыри и т.п. они замазываются жидким алебастром. После высыхания все неровности зачищаются.
Изготовить тигель из глины по форме можно несколькими способами. Один из них т.н. шликерное литье. У этого способа есть как плюсы, так и минусы. Более рационально на начальном этапе просто вылепить тигель в форме, а не возится с жидкой глиной.

Лепка тигля

Подготовленная глина перед лепкой «отбивается» что бы удалить из нее воздух. Для этого комок глины нужно отбить об твердую поверхность (застелить пол газетой и с силой бросить на нее ком глины). И так пять-семь раз. Когда глина готова берется небольшой комок и с силой вминается на дно формы. Затем берутся небольшие кусочки глины и из них формуются стенки тигля. Толщина стенок контролируется по краю формы. Самое важное тщательно проминать глину к форме. Загладить неровности и сделать внутреннюю часть будущего тигля гладкой можно смочив глину водой. Но это в последнюю очередь. Следующий очень важный этап работы – сушка. Форма ставится в картонную коробку, которая накрывается крышкой. По мере испарения воды глина дает усадку. Через 6-8 часов тигель уменьшится в объеме, и извлечь его из формы не составит особого труда – достаточно перевернуть ее вверх дном – сам выпадет:

После этого тигель досушивается в картонной коробке уже без формы. По мере сушки все появившиеся дефекты устраняются. Если образовались трещины, они замазываются жидкой глиной.

После того как тигли высохли как на фото семь тиглей серого цвета, два более темного – они еще не досохли. Первые семь уже можно обжечь. Для этого целесообразно использовать муфельную печь:

Температура обжига – восемьсот градусов. Для тигля вполне достаточно. При обжиге следует учитывать что глина содержит в себе органику которая будет выгорать и воду в связанном состоянии которая будет испарятся. Соответственно нужно побеспокоится о выходе газов из печи. В лабораторной муфельной печи для этого предусмотрено отверстие в дверце. Если нет возможности использовать такую печь можно обжигать и в маленькой по одному:

Для изготовления тиглей так же можно использовать пресформы.

голоса

Рейтинг статьи
