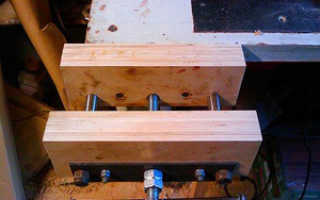

Как сделать столярные тиски своими руками?

Как сделать тиски для верстака своими руками

Если вы решили оборудовать собственную мастерскую, верстак или рабочий стол, то могут однозначно понадобиться самодельные тиски. Это сравнительно несложное дело, а сделанный верстак или мастерская прослужат вам длительное время. Следует подробнее изучить вопрос о том, как сделать слесарные тиски своими руками и какие нюансы сопровождают этот процесс.

  • Двухвинтовое столярное устройство
  • Мини-тиски Моксона
  • Тиски для верстака
  • Деревянная конструкция
    • Дубовые тиски

Двухвинтовое столярное устройство

Если вам необходимы столярные тиски для верстака, которые являются по-настоящему мощными, то лучше всего подойдет двухвинтовая модификация указанного устройства. Фаркоповые болты М20 дают усилие в несколько тонн, что является прекрасным вариантом для таких тисков. Порядок сборки такого устройства следующий:

  • Подготавливаем все необходимые инструменты;
  • Делаем соответствующие прорези и отверстия;
  • Вставляем болты и повороты;
  • Проверяем тиски на прочность и работоспособность.

Пошаговый и подробный инструктаж по сборке и самостоятельному созданию тисков для мастерской и верстака имеются на специализированных ресурсах и форумах в виде фотографий и рекомендаций.

Мини-тиски Моксона

Для уже готовых рабочих столов очень удобно сделать мини-тиски Моксона. Для начала понадобятся следующие материалы и инструменты:

  • Заготовки из дерева;
  • Винты, гайки и шайба;
  • Кожа для тисков;
  • Настольная пила и фрезер;
  • Наждачная бумага;
  • Долото и клей.

После того как заготовка была обрезана, необходимо отшлифовать края с помощью наждачной бумаги. Закругляем края колес сверлом и все той же наждачной бумагой. Чтобы изготовить винты, необходимо приобрести длинный резьбовой стержень и разрезать на две части металлические заготовки.

После этого необходимо вставить гайки в отверстия. Наклеиваете кожу на зажимы и убираете все лишнее. Защита поверхности обеспечивается тунговым маслом. Оно, в отличие от других средств для пропитки древесины, полимизируется внутри и снаружи дерева с быстрым проникновением в нижние слои. После того как масло высохнет, останется соединить все получившиеся части вместе — и тиски будут готовы к использованию.

Тиски для верстака

Их также легко изготовить своими руками. Для начала необходимо разрезать по размеру фанеру. Две гайки приварить к плоской панели для резьбового направляющего и прикрепить под столом винтами, так как это добавит стабильности рассматриваемой конструкции. Очень важно все грамотно выровнять, в противном случае она работать не будет.

После этого необходимо зубилом сделать выемку под гайку. На наружном замке просверливаете отверстие глубиной 3 см. Поэтому толщина фанеры должна быть равна 3 см.

Деревянная конструкция

Она является копией обычных тисков, только сделана из дерева. Из металлических деталей здесь следует использовать только винт длиной 45 см и толщиной 8 см. Подходит массированная фанера из сосны, хорошо просушенная.

Губки тисков делают из отдельных блоков, которые впоследствии склеивают вместе. Для придания им окончательной формы отшлифуйте их края наждачной бумагой. При этом для одного блока стоит выбрать более толстое дерево. Это компенсирует пространство между подвижной и неподвижной частями. Ручка через головку должна проходить в отверстие свободно, затем добавляем набалдашник и наковальню. По окончании снимите крепежные винты, покройте элементы тисков двумя слоями масляного полиуретана и оставьте сохнуть на всю ночь. Прикрепите болтами тиски к рабочему столу.

Дубовые тиски

Дизайн данной конструкции основан на старинных чертежах, корпус сделан из дубовой шпалы. Губки можно вырезать вручную или с помощью пилы. Канавки продалбливают вниз с обеих сторон от основания. Кронштейны добавляют прочности задней губке и хорошо крепят ее к основанию.

Верх тройника находится сверху прижимного болта. Также понадобятся большой болт и квадратная головка, закрепляемая в пазе корпуса в основании тисков. С каждой стороны основания внизу следует добавить стальную полосу, которая защитит боковые кронштейны от изнашивания.

Сделать самодельные тиски, как видим, оказывается, не так уж и сложно. В Интернете имеется немало сайтов и статей, которые подробно рассказывают об изготовлении устройств для различных верстаков и рабочих столов. Очень интересным является изготовление дубовых тисков, так как для них является идеальной массивная сосновая фанера. Хорошим дополнением является стальная полоса, так как она предотвращает изнашивание кронштейнов и тисков в целом. Удачной работы и изготовления самодельных верстаков!

Как сделать столярные тиски своими руками?

  1. Особенности и характеристики инструмента
  2. Что понадобится?
  3. Инструкция по изготовлению

Деревянные тиски являются одним из главных инструментов столярной мастерской. С помощью несложного приспособления, которым легко пользоваться, можно быстро и безопасно обрабатывать доски, бруски, а также сверлить отверстия, стачивать грани, удалять шероховатость, придавать изделию желаемую форму. Только благодаря столярным тисам мастер может проводить большое количество требуемых работ.

Особенности и характеристики инструмента

Современные столярные тиски мало чем отличаются от аналогичных устройств, которыми пользовались в прошлом столетии. Они по-прежнему обладают свойственной универсальностью, надежностью, требуемой эффективностью в плане обеспечения комфорта в процессе выполнения как простых, так и сложных работ. Однако бывают ситуации, когда они ломаются, приходят в негодность, например, по завершении эксплуатационного периода.

Чтобы не тратить собственные деньги на покупку новых тисков, удобное приспособление можно изготовить собственноручно.

Принцип действия столярных тисов конструкционно не отличается от работы подобных инструментов, предназначенных для обработки металлоизделий. Поэтому основные детали очень похожи:

  • две губки – подвижная и неподвижная;
  • металлические части – две направляющие, ходовой винт, гайки;
  • ручка из металла или дерева.

Тиски крепятся к поверхности верстака при помощи болтов с гайками или посредством длинных саморезов.

Столярные тиски бывают разными. Одни модели широко применяются для деревообработки при изготовлении продукции в больших объемах на фабриках, другие устройства практично и удобно использовать в быту, например, с целью создания оригинальных поделок: ручек, игрушек из дерева и прочих столярных изделий. Своими руками делать несложное приспособление целесообразно для реализации каких-либо творческих идей.

Тиски столярные для верстака различаются такими основными критериями:

  • размерами (большие, маленькие);
  • конструкцией (прижимные, винтовые, продольные, быстрозажимные);
  • используемым материалом;
  • способом крепления.

Столярные тиски в немалом количестве производятся на отечественных и зарубежных предприятиях, однако стоимость изделий довольно высокая, что является дополнительным бонусом в пользу изготовления такого инструмента самостоятельно.

Перед началом процесса – основной сборки – необходимо выбрать модель будущих тисков.

Если планируется использовать изделие исключительно для домашних нужд, например, творчества, следует определиться с ключевыми параметрами: размерами, формой, оптимальной шириной захвата. А также следует предусмотреть способ крепления к верстаку.

Что понадобится?

В зависимости от назначения, интенсивности использования и применения в домашних условиях, необходимо подбирать размеры заготовок перед процессом изготовления простых столярных тисков. Поэтому ключевой вопрос остается открытым. Чтобы собственноручно собрать функциональный инструмент, потребуется целый ряд материалов:

  • проволока;
  • саморезы;
  • металлические шпильки (2 шт.);
  • гайки (4 шт.);
  • лист фанеры;
  • плашка с держателем для нарезания резьбы.

Кроме того, следует заранее подготовить деревянные бруски определенных размеров. Идеальный материал для брусков – твердая древесная порода.

Помимо этого, нужно подготовить инструмент:

  • угольник;
  • авторучку или карандаш;
  • ножовку;
  • электродрель;
  • наждачную бумагу;
  • клей ПВА или его аналог;
  • сверла разного диаметра.
Читать еще:  Как хромировать диски своими руками?

Перед началом изготовления верстачных тисков желательно начертить эскиз (в идеале – чертеж), с проставленными размерами в целях упрощения этапов сборки и исключения типичных ошибок. Наглядный рисунок должен быть понятным, чтобы в процессе работ не возникало сомнений в правильности действий.

Инструкция по изготовлению

Когда заготовки и инструмент подготовлены, а чертежи с размерами лежат под рукой, первым делом нужно изготовить губки для простых тисков. Здесь следует выбрать фанеру, брус и выпилить детали по выбранной длине и ширине. Взять угольник, авторучку или карандаш и наметить места для отверстий. Заготовки лучше закрепить в целях повышения комфорта и безопасности. Можно использовать струбцины.

На следующем этапе необходимо просверлить 2 отверстия, а в фанере отдельно – по краям торцов – просверлить дополнительно 6 отверстий. Они предназначены для саморезов. А чтобы потом утопить шляпки в материал, необходимо слегка рассверлить готовые отверстия сверлом большего диаметра.

Подготовленную заготовку из фанеры прикрутить к верстачному столу, а с внутренней стороны в отверстия вбить 2 гайки.

Чтобы сделать самодельные рукояти, понадобится пара кольцевых коронок. Одна малого размера, а другая среднего. Приложить приспособления к дереву и наметить карандашом диаметры. Затем при помощи специальной насадки установить коронки и вырезать заготовки по отметкам электродрелью. После этого взять наждачную бумагу и удалить заусенцы с острых краев.

В деталях большого диаметра создать небольшие углубления. Для такой цели можно использовать перьевое сверло. В обе заготовки вбить по гайке и вкрутить в них шпильки с нарезанной резьбой. В заблаговременно просверленные отверстия в каждой шпильке вставить по куску проволоки, которые будут служить в качестве стопора. Получившиеся два круга теперь необходимо склеить, применив заранее приготовленный клей ПВА, а для лучшей надежности усилить двумя саморезами. На этом изготовление рукоятей завершено.

Теперь из готовых деталей необходимо собрать тиски столярные полностью.

Рассмотрим, как изготовить ещё одну модель тисков для столярных работ. Инструменты понадобятся такие же, а к материалам добавить металлический уголок и сантехнический тройник необходимого размера.

Такие тиски монтируются следующим образом.

  • Отрезать кусок уголка необходимого размера.
  • В центре просверлить отверстие под ходовой винт, а по краям – еще по одному отверстию меньшего диаметра.
  • Вырезать заготовку из подготовленного уголка. Острые края с заусенцами зачистить.
  • Взять шпильку с нарезанной заблаговременно резьбой и гайкой на одном конце.
  • Использовать сантехнический тройник – вкрутить его на конец шпильки с гайкой через центральное отверстие подготовленной металлической заготовки.
  • Далее нужно оснастить заготовку направляющими, которые вставляются в отверстия по краям. С другой стороны заготовки вкрутить по гайке и плотно зажать.
  • Взять две гайки, металлическую полоску и собрать направляющую для ходового винта.
  • Полученную конструкцию целесообразно зафиксировать на обрезке толстой доски.
  • В последнюю очередь выпиливаются прижимные губки из фанеры, а вороток – из деревянного черенка.

Теперь конструкцию нужно собрать и проверить работоспособность.

Чтобы изготовить столярные тиски, потребуются обычные инструменты, деревянные заготовки, уголки, болты, гайки, которые в ассортименте продаются на строительном рынке. Чтобы выполнять порядок действий и не ошибиться, этапы сборки будущего изделия необходимо обозначить на рисунке. Теперь можно сделать окончательный вывод – изготовление столярных тисков своими руками по силам каждому мужчине.

Как сделать столярные тиски своими руками, смотрите далее.

Очень простые столярные тиски своими руками

Здравствуйте, уважаемые читатели и самоделкины!

Одним из важных приспособлений в любой, даже небольшой мастерской, являются тиски.
В данной статье автор YouTube канала «Мастер Класс 61» расскажет Вам, как можно сделать простые тиски. Они позволят решить ряд несложных задач.

Эта самоделка очень проста в изготовлении, и может быть повторена даже в домашних условиях.

Материалы , необходимые для самоделки.
— Толстая листовая фанера толщиной 20 мм, сосновый брус 50X50 мм
— Старый пистолет для герметиков
— Саморезы по дереву с потайной головкой
— Саморезы с пресс-шайбой, болт М12
— Наждачная бумага, клей ПВА, двухкомпонентный эпоксидный клей.

Процесс изготовления.
Итак, основанием для тисков послужит прямоугольная деталь из листовой 20-мм фанеры. Ее размеры, как и обеих губок, можно выбирать на свое усмотрение.

В качестве неподвижной губки мастер использует сосновый брус 50X50 мм, длиной, равной ширине основания.

Эти детали можно вырезать с помощью дисковой пилы, электрического лобзика, либо вручную. После вырезания следует отшлифовать торцы, и слегка закруглить грани наждачной бумагой.

Желательно обработать деревянные заготовки льняным малом, либо покрасить их. Это защитит будущее изделие от воздействия влаги.




Подвижная губка имеет такие же размеры. А сердцем для тисков послужит старенький пистолет для герметиков.

Перед установкой механизма, нужно срезать лишнюю часть рамы, оставив от нее полоску для крепления.

Затем в прижимной шайбе и остатке рамы высверливаются несколько отверстий для саморезов.



Остается сделать в основании несколько пилотных отверстий, и прикрутить тиски в удобном месте к верстаку.

Благодаря конструкции прижимного механизма пистолета, эти тиски обладают «быстрозажимной» функцией — подвижная губка легко перемещается вдоль основания.



В плане улучшения конструкции этих тисков нужно устранить люфт подвижной губки. Она может отклоняться от оси вверх и в стороны.

Для этого следует проделать в основании продольный паз шириной 12 мм. В нижней части паза нужно сделать расширение для головки болта М12.

В центре нижней части подвижно губки сверлится глухое отверстие диаметром 10 мм.

Сам болт подходящей длины вкручивается через паз в основании в нижнюю часть подвижной губки (лучше посадить его на двухкомпонентный эпоксидный клей). Эту операцию нужно делать со снятым прижимным механизмом, чтобы можно было довернуть губку на болт.

На нижнюю часть губки и внутрь паза следует нанести аэрозольную силиконовую смазку, либо смазать парафином.
В итоге головка болта должна свободно ходить внутри паза, исключая смещение губки вверх или в стороны.

Благодарю автора за простое, но полезное приспособление для небольшой мастерской!

Всем хорошего настроения, крепкого здоровья, и интересных идей!

Авторское видео можно найти здесь.

Особенности столярных тисков

Тиски столярные являются полезным приспособлением и обязательно должны присутствовать у любого домашнего мастера. Они обеспечивают надежную фиксацию детали из дерева в процессе ее обработки.

Некоторые умельцы, не желая тратиться на их приобретение, в этих целях применяют различные вспомогательные устройства. Но они не обеспечивают в полном объеме выполнение технологических операций в столярных работах, особенно повышенной сложности.

Устройство столярных тисков

Это приспособление очень простое по конструкции, надежно в использовании и позволяет значительно облегчить производство работ. Его преимущества:

  • Возможность монтажа в любом месте мастерской: на верстачную плиту или на самостоятельно выполненную опору.
  • Если не требуется его использование – можно демонтировать до наступления такой необходимости.
  • Обеспечение безопасности выполнения работ – обрабатываемая деталь не может выскользнуть.
Читать еще:  Как сделать оловоотсос своими руками?

Принцип работы тисков

Столярные тиски состоят из следующих узлов:

  • опора, включающая стационарные детали;
  • подвижная губка для зажатия;
  • две кулисы, обеспечивающие перемещение деталей;
  • ходовой винт;
  • вороток, передающий вращающий момент на ходовой винт.

Опора приспособления неподвижно крепится к поверхности верстака или отдельной стойке посредством длинных саморезов или болтовых соединений. Многие серийные модели верстачных тисков предполагают применение заменяемых планок на движимых и зафиксированных губках.

Они зависят от того, какие заготовки предполагается зажимать. С целью увеличения универсальности эти планки изготавливаются из стали или полимеров. Они позволяют предохранять от деформации зажимаемые детали из мягкого материала.

В устройстве многих верстачных тисков предусмотрено пружинное приспособление, облегчающее зажатие деревянных заготовок больших габаритов. Допускается установка подобного узла и на устройство, собранное самостоятельно.

С его помощью легко предварительно зафиксировать деталь, но зажав ходовым винтом. Если этот механизм отсутствует, изделие до момента фиксации приходится удерживать под собственным весом вручную, что значительно затрудняет работы.

Сборка столярных тисков своими руками

Тиски – простое приспособление, их легко приобрести в магазине, на рынке предлагаются различные модели, но чаще всего они изготавливаются из стали. А для станины иногда используется чугун.

У многих моделей предусмотрены отверстия для крепления к столу, тиски такого образца довольно удобны в работе, но не всегда домашние мастера могут себе позволить незапланированные траты. Нередко стандартные приспособления не подходят для условий отдельно взятой мастерской или выполняемых работ.

Приемлемым вариантом, не требующим существенных финансовых вложений, является сборка столярных тисков своими руками. Еще дешевле, одновременно с этим, обойдется самодельный верстак.

Чтобы это стало возможным, на первом этапе требуется разработать эскиз и заготовить необходимые составляющие. Зажимные губки могут быть изготовлены из деревянных брусьев. А кусок металла, служащий в качестве неподвижной губки, закрепляется к верхней верстачной плите и будет являться несущей опорой устройства.

Одним из важных узлов в конструкции – зажимной винт. Его диаметр должен быть не менее 20 мм. Чем больше подберется длина элемента, тем более крупные детали легко будет зажать тисками.

Понадобятся две стальные кулисы, для их изготовления подойдут любые прутки, диаметр которых составляет как минимум 10 мм.

Важность воротка

Управление столярными тисками осуществляется посредством воротка, передающего вращающий момент на ходовой винт. Это справедливо и для самодельного приспособления. Воротком способна послужить стальная планка или трубка требуемой длины, вставляемая в паз или отверстие головной части резьбового винта.

Размер выполняемого паза или диаметр отверстия должен соответствовать толщине использующейся планки или диаметру прутка. От длины воротка зависит величина прилагаемого усилия при зажатии заготовки.

Допускается использование для этой детали обычного гаечного ключа, в разъем которого запрессовывается головная часть резьбового винта. Несложно зафиксировать на винте гайку под необходимый размер. Но требуется надежно зафиксировать ключ, чтобы он не соскочил в самый ответственный момент.

Но лучше, если вороток будет выполнен из прута, со свободным скольжением через отверстие в резьбовом винте, такой подход максимально облегчит работу.

Деревянные приспособления

Чтобы изготовить подвижную и неподвижную губки верстачных тисков понадобится два бруска из дерева. Рекомендуется использовать сосновую древесину, этот материал характеризуется требуемой мягкостью и прочностью одновременно.

Выполняется сверление отверстий необходимого диаметра: два – для кулис, одно – для зажимного винта. Чтобы обеспечить соответствие для обоих отверстий, рекомендуется выполнять сверление одновременно, зажав две губки между собой. Учитывая характер применяемого материала, для этой цели надо воспользоваться гвоздями, они после сверления убираются.

Порядок монтажа

Когда все предварительные работы выполнены и детали подготовлены, можно начинать непосредственно монтаж тисков. Выходящие с тыльного края станины кулисы крепим гайками, предварительно нарезав резьбу. Гайку следует накрутить и на винт. Чтобы обеспечить ее фиксацию, выполняется соответствующий паз на поверхности станины, в соответствии с размерами гайки.

После монтажа неподвижной станины, винта и кулис, устанавливается подвижная губка. На край резьбового винта, выходящий за переднюю поверхность передвигающейся губки, с проложенной шайбой накручивается гайка и контргайка, для обеспечения крепления.

После того как все элементы закреплены, устанавливается вороток.

Столярные тиски готовы к применению. При проворачивании воротка, винт входит в гайку на неподвижной станине и притягивает подвижную губку.

Деревянные тиски изготовить самостоятельно достаточно просто. Кроме того, их можно выполнить в соответствии с размерами обрабатываемых деталей. От этого зависит расположение кулис, длина ходового винта. Можно удлинить губки и выполнить два зажимных винта, что позволит зажимать более длинные детали. Здесь каждый должен определять самостоятельно требуемые размеры, в зависимости от того, для каких работ будут использоваться тиски.

Тиски с запрессованной гайкой

Эта разновидность тисков для верстака более проста по конструкции, чем вышеприведенная. Приспособление отличается вертикальным расположением подвижной и неподвижной губок.

Подвижная губка крепится в нижней части к стационарной установке посредством стальной скобы. В средине деталей размещается резьбовой винт. Для фиксации, гайка, в которую она вкручивается, запрессовывается в стальной П-образный профиль, прикрепляемый на саморезах к задней поверхности стационарной губки.

Чтобы гайка не выскочила, запрессовка происходит горячим методом – с предварительным нагревом профиля, что облегчит зажатие гайки. Вороток крепится аналогично предыдущей модели. На зажимающих поверхностях губок монтируются стальные уголки. Эти тиски не предназначены для массивных изделий, но достаточно компактны и удобны в применении.

Столярные приспособления из автозапчастей

Проявив сообразительность, легко сделать тиски из старых ненужных деталей, например, автомобильных амортизаторов. Еще следует подобрать:

  • стальной угловой профиль;
  • гайку М20;
  • шпильку;
  • шток от газового упора для воротка.

К верстаку тиски крепятся через отверстия, просверленные в угловых частях амортизаторов. Используются болты с коническими головками, если детали автомобиля отжечь, ход у них станет легче.

Самостоятельно изготовить это простое, но очень эффективное приспособление по силам любому непрофессионалу, если ему не приходилось ранее заниматься слесарными или столярными работами. Но польза для хозяйства будет существенная.

Видео: Тиски столярные своими руками

Как изготовить слесарные, столярные тиски своими руками

Одним из главных инструментов любой мастерской являются тиски. На первый взгляд это довольно простой инструмент, но на самом деле при помощи тисков можно производить довольно большое количество операций. Существует огромное количество разновидностей: столярные, слесарные, стуловые, крестовые. Случается так, что тиски могут прийти в негодность. В этом случае можно изготовить тиски своими руками.

Самодельный столярный инструмент

В любой столярной мастерской можно увидеть тиски. Нередко требуется зажимать детали, чтобы обтачивать их или просто склеить между собой. С этими задачами могут справиться самодельные тиски, которые можно изготовить собственноручно, а цена такого изделия будет довольно мала. Зачастую губки у тисков изготавливаются из мягкой древесины во избежание порчи зажимаемой детали.

Читать еще:  Как сделать прицеп к минитрактору своими руками?

Для удобства тиски можно прикрутить к верстаку. В неподвижной части необходимо закрепить мебельную гайку, в которую будет вкручиваться шпилька, которая, в свою очередь, будет двигать подвижный механизм. На подвижную губку необходимо жестко прикрепить шайбу, а сам вороток прикрепить к рукоятке. Что касается наконечников для губок, то их можно изготовить из кусков фанеры.

Если необходимо собрать столярные тиски своими руками, то этот вариант считается оптимальным.

Для начала необходимо сделать разметку всех деталей, затем вырезать три одинаковых бруска (чем больше длина бруса, тем габаритней можно зажать изделие). Станину можно сделать из толстой доски или из 3 кусков фанеры. Просверлить по два вертикальных отверстия в двух неподвижных брусках. В одном из брусков просверлить отверстие под шпильку, которая будет выполнять роль зажимного механизма. Следующим шагом будет монтаж гайки в брус.

На конце шпильки нужно приварить небольшой прямоугольный пятачок и просверлить в нем 4 отверстия для крепления. После этого закрутить шпильку в неподвижную губку и ее конец прикрутить к подвижной губке, а саму конструкцию — к верстаку.

Тиски для верстака

Эти тиски еще называют тисками Моксона или верстачными, они довольно удачно справляются с зажимом крупногабаритных досок, фанеры, различных панелей. Достоинством этого типа является то, что они не занимают небольшую площадь в мастерской, а изготавливаются они из дерева.

Размеры необходимо подбирать самостоятельно, столярные тиски для верстака своими руками можно изготовить используя минимум инструмента и материала.

Конструкция выглядит следующим образом:

Для изготовления понадобятся две шпильки, четыре гайки, три доски. После того как доски подготовлены и вырезаны по размеру, необходимо в неподвижной и подвижной части просверлить по два отверстия. Затем в неподвижной части в просверленные отверстия вставить гайки, предварительно смазав их клеем с двух сторон. Небольшой нюанс: отверстия в неподвижной части должны быть немного меньшего диаметра, чем сами гайки, во избежание прокручивания гайки в отверстии. Вначале шпильки необходимо приварить вороток для удобства или сделать деревянную ручку. Станину для неподвижной части можно сделать в форме ступеньки. Готовую конструкцию прикрутить к верстаку саморезами или болтами.

Слесарные тиса

Если приходится часто работать с металлом, то для этих задач нужны крепкие металлические тиски, которые можно изготовить собственноручно.

Для того чтобы собрать слесарные тиски своими руками, необходимы следующие инструменты:

  • Сварочный аппарат.
  • Электродрель.
  • Болгарка с зачистным кругом.
  • Угольник для соблюдения необходимых углов.
  • Сверла различного диаметра.

Помимо инструмента, вам понадобятся:

  • Стальной швеллер диаметром 6 мм.
  • Листовой металл толщиной 5−6 мм, можно больше.
  • Уголок 70 на 70 или 50 на 50.
  • Двадцать болтов с гайками.

Если есть шпилька диаметром 16 мм, то можно будет использовать ее в качестве прижимного винта, который будет двигать подвижную часть. Две гайки, в которые будет вкручиваться винт, самому изготовить довольно сложно и к тому же остальные детали довольно нестандартные и найти их довольно сложно, поэтому имеет смысл обратиться к токарю.

Затем приварить гайку к швеллеру, это нужно сделать соосно.

Торцы швеллера необходимо закрыть с помощью куска листового металла и прорезать в планке отверстие для винта.

Болгаркой вырезать два уголка и пластину. Уголки прислонить к швеллеру с обеих сторон и накрыть сверху куском листового металла. Получится своеобразная П-образная конструкция.

Станину можно вырезать из металла 7−10 мм и просверлить по четыре отверстия на каждой стороне, а также 6 отверстий в П-образке.

К станине приварить одну гайку, а по бокам гайки приварить два стопора из металла.

Из стали нужно вырезать заготовки для двух губок, подвижной и неподвижной. Неподвижную заготовку можно приварить сразу.

Затем приварить вторую заготовку на подвижную часть. На сами губки нужно сделать своеобразные набойки из толстого металла. Их можно приварить или прикрутить болтами.

При желании можно усилить губки с обеих сторон угловыми косынками из толстого металла.

Эти тиски ни чем не хуже покупных, а материальных затрат потребуется минимум. По такому принципу можно изготовить еще один вариант тисов из ручного домкрата. Готовое изделие можно покрасить, для придания эстетического вида.

Тиски для сверлильного станка

Тот, кто пользуется сверлильным станком, наверняка знает, насколько сложно сверлить и одновременно держать заготовку, которая так и норовит прокрутится или отлететь и травмировать мастера. Как правило, в старых станках на станине отсутствуют тиски, что приносит определенные неудобства. Для более комфортной работы можно приобрести инструмент, а можно изготовить тиски для сверлильного станка своими руками.

Для станочных тисков понадобятся:

  • Уголок 30 на 30.
  • Шпилька с резьбой.
  • Гайки под шпильку.
  • Небольшой подшипник.
  • По желанию можно окрасить изделие.

Чертеж выглядит следующим образом:

Для начала необходимо отпилить два уголка. Размер подбирается в зависимости от габаритов станины сверлильного станка. Из толстого металла вырезать болгаркой две губки и сделать разметку. В них просверлить дырки для крепления губок к основанию.

Взять кусок уголка и просверлить отверстие для шпильки. Сразу можно наварить подшипник, как показано на рисунке.

Напротив крепления с подшипником приварить аналогичный уголок и просверлить отверстие для вала.

Напротив крепления, где находится подшипник, необходимо приварить три гайки.

Для того чтобы было удобно крутить шпильку, можно приварить к ее началу гайку, в которую вставить вороток. Самодельные тиски для сверлильного станка по конструкции и качеству ничем не уступают заводским и стоят в разы дешевле.

Инструмент для вязания мушек

Большинство рыболовов предпочитают самодельные тиски для вязания мушек, нежели покупные. Само приспособление имеет довольно простую конструкцию, что позволяет изготовить их в короткие сроки и без специальных инструментов в домашних условиях. Самым сложным этапом в изготовлении тисков являются сами губки. Их изготовливают из стального бруска прямоугольной формы. В готовых губках сверлятся два отверстия для крепления к тисам и одно под регулировочный винт. В отверстиях нужно нарезать резьбу (М6) метчиком.

Далее необходимо стянуть обе губки винтом. После стягивания разобрать губки и установить зажимной винт, а угол разведения подобрать под себя. На губках необходимо сделать небольшую бороздку для крючка.

Опору для тисов можно изготовить из стального прутка Т-образной или Г-образной формы. На конец одной из заготовок привариваются губки. Пруток необходимо приварить к опоре, а если нужно сделать опору регулируемой, то к заготовке приваривается кусок обрезной трубы, диаметр которой равен диаметру заготовки. Рекомендуется сделать длину опоры высотой около 20−50 см для более комфортной работы.

Если тиски пришли в негодность и нет возможности починить их, то не стоит сразу покупать новые, а попытаться сделать своими руками. Такой инструмент будет служить довольно долго и обойдется в разы дешевле.

Originally posted 2018-07-04 07:41:07.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
