Как сделать оловоотсос своими руками?

Оловоотсос. Удаляем ненужный припой

При пайке компьютерных печатных плат существует опасность выхода дорогостоящей схемы из строя по причине попадания туда одной-двух капель расплавленного олова. Не меньшие неудобства может вызвать и застывшие частицы припоя. Желательно иметь устройство, которое бы своевременно удаляло лишнее из зоны пайки. Таким устройством и является оловоотсос.

Принцип работы

Промышленные конструкции оловоотсосов представляют собой паяльные насосы вакуумного действия. Они оснащаются ручным приводом, который работает подобно обычной присоске.

Отсосы для удаления припоя подразделяются на две основные категории: всасывающие оловоотсосы для припоя и отсосы с подогревом воздуха. Всасывающие отсосы используются для удаления расплавленного припоя (и олова), оставляя ранее припаянные клеммы отсоединенными. Оловоотсосы второго типа нагнетают воздух, достаточно горячий для того, чтобы расплавить все материалы вокруг небольшой поверхности, где имеются расплавленное олово или припой. Паяльники с оловоотсосами могут использоваться как для пайки непосредственно на месте, так и для распайки с последующим удалением капель расплава до его затвердевания (дополнительно можно использовать и пинцет, хотя это уже не так удобно).

Поскольку в процессе пайки всегда образуются вредные химические вещества и пары, некоторые модели рассматриваемых устройств снабжаются экстракторами дыма.

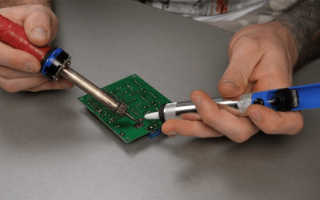

Как пользоваться оловоотсосом?

Рассмотрим это на примере работы лучших оловоотсосов 2019 года.

1. Модель Endineer SS-02. Оловоотсос всасывающего типа, оснащённый термостойким силиконовым наконечником высокой гибкости, который соединён с небольшой вакуумной камерой. Наличие паяльной присоски позволяет соплу непосредственно контактировать с паяльником, не рискуя повредить его. В то же время сопло свободно обволакивает зону паяного соединения. Тефлоновая трубка, прорезанная с торца, образует надёжную посадку поверх расплавленного припоя. Трубку можно периодически менять, для чего используется прилагаемый ремонтокомплект. Позволяет проводить все операции одной рукой.

1. Модель SeaLody. Универсальный оловоотсос, работающий по принципу «три в одном»: кроме ручного вакуумного отсоса, имеются также два фитиля, предназначенные для удаления остатков припоя и флюса. В последнем случае используется проволока из бескислородной чистой меди, которая обеспечивает качественное удаление флюса, особенно в труднодоступных местах. Поддерживает стабильный вакуум. Устройство оснащено алюминиевой рамой, что позволяет управляться с ним одной рукой.

1. Модель Greenlee 1700. Оснащена наконечником универсального типа, действует по принципу нагрева воздуха. Прижим осуществляется при помощи пружины. Для равномерного распределения теплового потока по всей поверхности пайки оловоотсос снабжён медной сеткой. Прочный и жёсткий корпус исключает повреждение прибора при случайном контакте с расплавом. Выделяется удобством управления, поставляется с запасной пружиной и присосками, однако сменный наконечник в комплект не входит.

1. Модель Wick & Desoldering Pump. Устройство исполнено в виде пистолета, предназначено для удаления припоя. Управляется одной рукой. Оловоотсос снабжён высокостойкой присоской и паяльной оплёткой из меди. После разогрева фитиля и припоя, паяльная оплётка быстро поглощает расплавленный припой, оставляя рабочую зону абсолютно чистой. В конструкции предусмотрена нескользящая губка (выполненная из материала с высокой теплоёмкостью) и нейлоновая температуростойкая насадка.

1. Модель OMorc Desoldering Wick. Присоска для припоя имеет раму, изготовленную из алюминиевой бронзы, и создаёт вакуум высокого давления, который может эффективно удалять припой с печатной платы. Паяльная оплётка обеспечивает очистку остатков припоя на жале паяльника, что исключает короткое замыкание, особенно в труднодоступных местах. Для обеспечения устойчивости присоска имеет пластиковую основу.

Как сделать оловоотсос?

Возможной альтернативой оловоотсосу для припоя является тонкая медная оплётка, при помощи которой можно вытянуть припой из расплава. Попадая на оплётку, он затвердевает. Для этого кончиком жала прижимают оплётку к соединению, которое необходимо спаять. Железо расплавляет припой, который будет втянут в оплётку.

Для этого придётся купить небольшую катушку медной оплётки. Но можно обойтись и без неё: пряди медной проволоки (например, из многожильного кабеля), выполненные в форме петли, позволят надёжно удалить остатки олова из зоны пайки. Для удаления остатков флюса можно применить паяльный фитиль – он окунается в флюс, после чего прогревается паяльником.

Оловоотсос (инструмент для удаления припоя)

• Цена: $1,12

• Перейти в магазин

Всем доброго времени суток.

Сегодняшний обзор будет посвящен весьма незамысловатой, но достаточно полезной вещице с интригующим названием оловоотсос, проще говоря — инструмент для удаления припоя. Не то, чтобы данная вещь очень необходимая, но она в состоянии существенно облегчить жизнь любого радиолюбителя (как начинающего, так и уже состоявшегося).

Лично я пришел к ее покупке после того, как мне потребовалось выпаять несколько элементов. С теми элементами у которых был один или два рядом расположенных контакта особых проблем не возникало, а вот много контактный чип существенно меня утомил — удалять припой с каждой ножки, чтобы она освободилась, не так уж и просто. В общем, этот процесс занял у меня много времени и сил, а ведь все могло бы быть сделано куда быстрее. После того случая я задумался о приобретении приспособления, которое было бы в состоянии сделать процесс удаления припоя простым, незатейливым и, что самое главное, быстрым. Именно для этих целей и используется герой сегодняшнего обзора — оловоотсос. Местом покупки стал eBay, так как на то время это было самое дешевый вариант, который мне удалось найти. Посылка провела в пути около месяца, если кто-то интересуется ее маршрутом следования из Китая в Беларусь, то посмотреть его можно здесь.

Пришла посылка в обычном полиэтиленовом пакете без какой-либо дополнительной защиты (хотя это логично, особо ломаться тут нечему). Сам же оловоотсос поставляется в заводской упаковке, которая представляет собой пластиковый пенал с картонной задней стенкой.

В пути упаковка существенно помялась, но на самом инструменте это никак не сказалось — он добрался ко мне целым и невредимым.

Сам оловоотсос представляет собой некое подобие шприца с той лишь разницей, что он не выталкивает из себя содержимое, а наоборот всасывает. Размеры его не очень маленькие — диаметр около 2 сантиметров, а длина около 14 сантиметров. Вес — 27 грамм. Каких-либо претензий по качеству изготовления у меня нет — все элементы сделаны нормально, трещин, царапин, сколов, как и неприятного запаха не оказалось, что не может не радовать.

Условно, данный инструмент можно разделить на 2 основные части — металлическую «колбу» с пластиковым носиком через который внутрь попадает олово, а так же поршень, благодаря которому внутри колбы создается что-то вроде вакуума. На металлической колбе имеется насечка для уменьшения скольжения инструмента в руке во время проведения работ.

Внутри установлена пружина, благодаря которой вся эта система работает.

А работает она следующим образом: поршень вдавливается внутрь и фиксируется в таком положении, потом, когда припой разогрет до жидкого состояния, к нему носиком приставляется оловоотсос и нажимается кнопка, которая высвобождает поршень. Благодаря пружине происходит резкое выталкивание поршня и появляется втягивающая сила, которая и увлекает припой внутрь данного устройства. Затем устройство разъединяется и весь собранный припой высыпается то ли в мусорное ведро, то ли в баночку для последующего повторного использования.

Кнопка спуска поршня:

Устройство простое, но несмотря на это очень эффективное. Самое слабое место — уплотнительное кольцо на поршне.

Думается мне, что со временем от трения по остаткам олова, которые попадают на внутренние стенки металлической колбы, оно таки повредится и начнет пропускать воздух.

В принципе, больше ничего интересного в устройстве и внешнем виде данного изделия нет. Так что можно проверить его в деле. Для проведения эксперимента была найдена старая нерабочая мышка и на контакты на скорую руку напаяны «плюшки» припоя. В живую все это безобразие выглядело следующим образом:

Приводим оловоотсос в рабочий режим, два щелчка и вуаля — результат:

Как видно, от припоя не осталось и следа 🙂 Разобрав инструмент можно найти собранный припой:

А вот так выглядит поршень после завершения работы:

Все в остатках припоя, такая же картина и на внутренней стороне металлической колбы. Чтобы наш оловоотсос прослужил достаточно длительное время необходимо все это протирать.

Но слова словами, а мне кажется, что этот процесс лучше увидеть. Посему предлагаю вашему вниманию небольшой ролик:

У платы от мышки не было нормального упора, потому за первый заход собралось не все 🙂

Как видно, данный оловоотсос, несмотря на свою мизерную стоимость,
оказался вполне рабочим и функциональным инструментом, который без особых проблем справляется с поставленной перед ним задачей по удалению припоя. Конечно, можно справится и без него, но это будет дольше и не так красиво. Так что если вы не только припаиваете новые элементы, но и выпаиваете старые, то можете обратить свой взор на данную вещицу — она, определенно, вам пригодится 🙂 Лично я о данной покупке совершенно не жалею.

В принципе, на этом все. Спасибо за внимание и потраченное время.

Принцип действия отсоса припоя

Потребность в отсосе припоя возникает при необходимости демонтажа старых печатных плат, собранных из сложных элементов с множеством контактных ножек (микросхем, в частности).

В такой ситуации паяльник с оловоотсосом – это приемлемый вариант устройства, позволяющего освободить демонтируемую деталь от припоя и сохранить её в рабочем состоянии.

Необходимость в извлечении уже запаянной микросхемы нередко возникает и в случае неправильного размещения её в посадочных гнёздах (ошибка монтажа).

Совмещение функций

При проведении демонтажа в области разогретого до жидкого состояния припоя создаётся зона разряжения, вследствие чего происходит вытягивание олова из зоны пайки с освобождением ножки микросхемы.

Таким образом, специальный демонтажный паяльник, который часто называют отсосом, позволяет исправить случайные ошибки, а также обеспечивает снижение расходов на комплектующие изделия.

Иногда для демонтажа микросхем и других сложных деталей применяются специальные приспособления для отсоса жидкого припоя. Они работают по принципу насоса и изготавливаются в виде металлической трубки с перемещающимся по ней поршнем.

За счёт хорошей герметичности канала в пространстве под поршнем создаётся разряжение (вакуум), вытягивающее расплавленный припой из крепёжного отверстия.

Сам паяльник в этом случае берётся в правую кисть и все манипуляции с ним должны согласовываться с работой отсоса, управляемого левой рукой.

При данном подходе появляется соблазн соединить возможности расплава и отсоса в одном инструменте – паяльнике. По этому принципу работает хорошо известная всем паяльная станция, в которой обе эти функции объединены в одном приборе.

Однако стоимость такой станции с оловоотсосом довольно высока и не всегда бывает «подъёмной» для многих любителей пайки. Но из данной ситуации можно найти выход, если попытаться сделать отсос для припоя своими руками.

Комплектующие самодельного прибора

Для самостоятельного изготовления отсоса подходят обычные электропаяльники с выходной мощностью, достаточной для расплавления любых марок припоя (65 Ватт будет вполне достаточно).

Для обустройства отсосного механизма потребуются следующие комплектующие детали:

• достаточно толстое паяльное жало;
• трубка медная диаметром порядка 6 или 8 миллиметров;
• медный или латунный тройник обжимного типа (его можно снять с разобранного старого холодильника или купить на газовой заправке);
• детская спринцовочная колба из резины, приобрести которую можно в любой аптеке;
• и, наконец, подходящий по размеру штуцер от велосипедного насоса (или наконечник шариковой ручки) и пробка от винной бутылки.

Помимо всего перечисленного для сборки отсоса припоя потребуется изоляционная лента.

Сборка оловоотсоса

Для получения эффекта вакуумного отсоса припоя при обустройстве трубки с поршнем необходимо обеспечить хорошую герметизацию канала, что достигается качественным сопряжением всех соединяемых деталей.

Перед началом сборки жало паяльника отпиливают и затачивают так, чтобы смесительный тройник располагался по возможности ближе к его нагревателю.

Дальнейшие операции осуществляются в следующем порядке:

1. Медная трубка изгибается дугой (как показано на фото), после чего один из её концов обжимается в тройнике посредством накидной гайки.
2. На другой конец трубки надевается винная пробка с вмонтированной с её дальнего торца резиновой грушей.
3. И в завершении работ в нижнее отверстие тройника вставляется штуцер с наконечником от шланга насоса.

Всё – на этом сборка паяльного отсоса завершена!

В заключение отметим, что получившаяся в результате конструкция – полностью разборная и все её элементы могут быть легко заменены в случае необходимости.

При наличии всех исходных комплектующих специалисту на сборку такого отсоса припоя потребуется не более часа. Относительным недостатком данного варианта исполнения является громоздкость устройства, которое может быть несколько облегчено за счёт использования паяльника меньшей мощности (40 Ватт, например).

Как сделать мощный оловоотсос из компрессора холодильника

При ремонте плат возникает необходимость выпаивать компоненты. Для этого требуется удалять расплавленный припой на каждой отдельной ножке. Быстрее и удобней всего это делать оловоотсосом. Такое устройство можно собрать на базе компрессора от холодильника и электромагнитного клапана для ГБО.

Материалы:

• компрессор от холодильника;
• газовый электромагнитный клапан от ГБО (или вакуумный электромагнитный клапан с АлиЭкспресс — http://alii.pub/5obe4k)

• стальная пластина;
• наружная распаечная коробка;
• хомут;
• мебельные опоры – 4 шт.;
• выключатель;
• блок питания 12В;
• реле 10А 12В ZF900045 или аналог;
• прижимная кнопка;
• оловоотсос;
• провода;
• шприц;
• ПВХ шланг.

Процесс изготовления оловоотсоса из компрессора холодильника

Необходимо закрепить на корпус компрессора от холодильника монтажную пластину. На нее нужно будет прикрепить электромагнитный клапан и распаечную коробку. Для этого заранее просверливаются монтажные отверстия.

Пластина приваривается к компрессору Важно не прожечь сваркой его корпус.

На компрессор ставятся мебельные опоры на мягких резинках.

Далее устанавливается на хомут электромагнитный клапан и прикручивается распаечная коробка.

В коробку нужно завести провода от компрессора и электромагнитного клапана. Затем в нее помещается блок питания на 12В.

Его подключение к клапану выполняется через реле.

Также нужно проложить длинный провод, чтобы вынести прижимную кнопку к самому оловоотсосу. В крышку коробки врезается выключатель для запуска компрессора от сети. После размещения проводов она закрывается.

Далее нужно спаять выпускную трубку клапана с забором воздуха компрессора. На клапан устанавливается шланг, который будет подключен к оловоотсосу.

Оловоотсос делается на базе самого дешевого покупного. От него нужен только корпус с носиком. Далее требуется подобрать шприц, в который можно плотно вставить оловоотсос. В шприц помещается бумажная салфетка. Она послужит фильтром для сборки олова.

Корпус оловоотсоса вставляется в шприц с фильтром. К нему приматывается кнопка, а на носик устанавливается трубка. Последняя связывается с проводом, чтобы они не болтались.

Чтобы воспользоваться устройством, нужно запустить компрессор выключателем на распаечной коробке. Затем носик устройства подносится к расплавленному припою и нажимается кнопка на ручке. После работы можно вынуть корпус со шприца и сменить салфетку.

Смотрите видео
