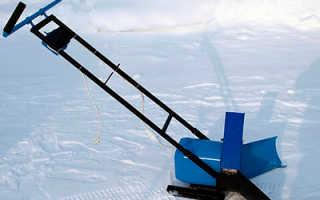

Как сделать снегоочиститель своими руками?

Как изготовить самодельный снегоуборщик

Выпал снег и двор засыпало так, что и пройти невозможно. Чистить лопатой слишком долго и тяжело, а покупать снегоуборочную машину – дорого. С такой проблемой сталкивался каждый владелец частного дома в России. Что же делать в этой ситуации, спросите вы? Постройте самодельный снегоуборщик, если не можете приобрести снегоуборщик бензиновый!

Особенности самодельных снегоуборщиков

Снегоочистители сделанные своими руками делят на три категории: с внешним двигателем, с собственным двигателем и бульдозерные отвалы. Также по конструкции снегоуборщики бывают шнековыми и шнеко-роторными, иначе их называют одноступенчатыми и двухступенчатыми. Поэтому перед тем, как мастерить вашу самоделку для уборки снега вам нужно определиться с тем, чего вы хотите добиться и в зависимости от этого выбирать тип будущего снегоуборщика.

Как сделать снегоочиститель своими руками

Давайте же подробнее рассмотрим приведенные выше типы снегоуборщиков. Основной частью шнековых снегоуборщиков является шнек, такой же как в мясорубке.

У одноступенчатого самодельного снегоочистителя — один винт, состоящий из спирально расположенных ножей. Спиральные ножи делятся на две части и сходятся в центре, в котором расположены метательные лопатки. Ковш снегоуборщика срезает слой снега, который попадает во вращающиеся ножи. Они измельчают снег и продвигают его к центральной части корпуса. Лопатки, расположенные в центре корпуса подбрасывают снег прямо в сопло ковша снегоуборщика. Соответственно, чем быстрее вращаются лопатки, тем дальше выбрасывается снег. Ножи шнека могут быть с гладкой кромкой, либо с зубчатой. Гладкая кромка предназначена для уборки свежевыпавшего снега, зубчатая для заледенелого.

Двухступенчатые снегоуборщики являются модернизацией. Кроме шнека в их конструкции присутствует ротор с двумя или более лопастями, который предназначен для лучшего выброса снега.

Снегоуборщик роторного типа состоит из круглого корпуса и направляющих лопаток. Через рукав в верхней части снег выбрасывается наружу.

В центральной части установлен ротор с лопатками. Его вращает бензиновый или электрический двигатель. Вращающиеся лопатки ротора захватывают снег, перемалывают его и выбрасывают через рукав.

Так какие-же приспособления могут понадобиться для изготовления самодельного снегоуборщика?

Для начала нужно определиться с типом двигателя – электрический или бензиновый? А также колесный снегоуборщик или гусеничный? Кстати, следует помнить, что двигатель бензопилы имеет слишком маленькую мощность, поэтому он не подойдет для очистки от сильно смерзшегося снега и льда.

Итак, электрический двигатель отличается своей бесшумностью, экономичностью и простотой в обслуживании. Он также не требует никаких расходных материалов. Единственный недостаток электрического двигателя это наличие кабеля, необходимого для работы. Также можно использовать аккумуляторы, но нужно понимать, что время работы очистителя будет зависеть от их ёмкости. Если же вы используете кабели, радиус работ будет ограничен длиной кабеля.

Бензиновые снегоочистители – мощные и шумные. Они легко справятся с промерзлым снегом и даже льдом. Агрегаты, оснащенные бензиновыми двигателями также не зависят от электросети поэтому более мобильны. Из этого следует, что вы не ограничены никакими радиусами работы и можете чистить снег где угодно.

Снегоуборщик из триммера

1. Начнем с корпуса. Его можно сделать из металлической бочки либо из трубы большого диаметра. Отрежем кусок 15 см в длину, дно оставляем, на него будет крепиться редуктор.

2. Сделаем отверстие в центре дна. Там пройдет рабочий вал триммера. Просверлим три дырки для болтов, чтобы закрепить на них редуктор.

3. Сделаем дефлектор(выход). Через него будет выбрасываться снег. В корпусе самоделки вырежем отверстие диаметром в 10 см. Позже нужно будет приварить патрубок. Но перед этим вырежем из металлического листа полукруг и заварим им одну часть лицевой стороны корпуса. Эта заглушка не позволит выброс снега и будет направлять его в наш дефлектор.

4. Снег будет собираться при помощи ротора. Вырежем из листа металла четыре лопатки, 25х10 см каждую и приварим к дисковому ротору триммера.

5. Закрепим патрубок к проделанному ранее отверстию в корпусе. Его можно сделать из стали. Размер патрубка должен составлять 10 см. Чтобы выброс происходил в сторону, прицепим колено такой же длины.

6. Изготовим лопату. Её можно сделать из стального листа 30х40см. Загните ее бока на бортиках и приварите к нижней части корпуса.

7. Крепим редуктор ко дну нашей конструкции болтами и надеваем на вал крылья.

Снегоуборочная машина на гусеничном ходу более сложна в изготовлении. Поэтому ее лучше приобретать в специализированном магазине.

Снегоочиститель из газового баллона

Для начала следует удостовериться, что газовый баллон, из которого мы будем наш самодельный снегоочиститель пустой и в нем нет давления. После того, как мы удостоверились, что баллон безопасен для работы можно приступать.

1. Берём стальной лист, разрезаем его на 4 части и изготовляем желоб, с которого будет сбрасываться снег.

2. Возьмем ротор от бензинового культиватора. Он будет перемещать снег к желобу.

3. Отпилим боковину от баллона, оставив при этом стенки шириной 5-10 сантиметров по краям ёмкости.

4. Изготовим из стали шнек. Для этого возьмем другой стальной лист и вырежем из него 4 круга одного размера.

5. В центре кругов проделаем одинаковые отверстия, а внешние края надрежем и отогнем в стороны.

6. Полученные круги наденем на вал и закрепим созданную конструкцию в баллоне. Чтобы это сделать, проделаем в верхней и нижней части корпуса еще по одному отверстию.

7. Закрепим баллон и подключим шнек к двигателю культиватора посредством ременной передачи.

Снегоуборочная машина из газонокосилки

1. Для начала сделаем раму. Отрежем два куска профилей, длиной в 1 метр и 4 куска длиной 50 см.

2. Сформируем отвал из двух меньших кусков, согнув их и приварив друг к другу.

3. Два больших куска расположим вертикально в верхней и нижней части рамы. 4. Оставшиеся два куска коротких труб приварим к отвалу.

5. Вырежем из стального листа заготовку 1х0.5 м.

6. Отступим от края контура на 1 см и просверлим в заготовке отверстие.

7. Далее приложим готовую заготовку к поверхности рамы и просверлим отверстия в профиле. При этом отверстия обоих элементов конструкции должны совпадать между собой. Далее склепаем оба элемента.

8. Чтобы сделать крепежные элементы агрегата также можно воспользоваться профилями. Для этого сделайте 2 заготовки по 30 и 2 заготовки по 20 см;

9. Скрепите заготовки между собой в форме уголков посредством точечной сварки. Просверлите отверстия в каждой детали, отступая по 3 см от швов;

10. Далее установите и закрепите на раме двигатель от газонокосилки и подключите к нему привод;

11. Для удобства в эксплуатации агрегат нужно оборудовать ручкой, к которой потребуется вывести рычаг управления дроссельной заслонкой.

Снегоуборщик из бензопилы

• Изготовить шнек и ковш (подробнее см. ниже).
• Сварить раму из стального уголка или стальных труб.
• Смонтировать на раме полозья из пластика или деревянного бруса. Для простоты сборки в предлагаемой модели нет колес.
• Закрепить на раме платформу и установить на нее двигатель (при необходимости конструкцию можно сделать съемной — если в летнее время двигатель будет использоваться на другой технике).
• Смонтировать шнек вместе с ковшом на раме. С другой стороны установить рукоятки для управления.
• Установить патрубок для выброса снега.
• Соединить вал двигателя с валом шнека при помощи цепной или ременной передачи. Готово — осталось только покрасить!

Делаем шнек для снегоуборщика

Изготовить шнек для снегоуборщика своими руками довольно трудно, так как деталь имеет сложную конструкцию. Поэтому рассмотрим процесс отдельно.

Технология изготовления шнека:

• Возьмите полотно листовой стали (2 мм), выкройте из него 4 диска.
• Разрежьте заготовки пополам и согните в спираль.
• Первую часть (4 полудиска) приварите к одной стороне трубы, валу конструкции (поддерживая спиральную форму).
• Повторите процесс на противоположной стороне.
• По обе стороны трубы монтируем цапфы (на подшипниках). Можно использовать подшипники №203.
• Сварите корпус из приготовленных заготовок, либо соедините заклёпками.
• Собираем раму для конструкции (свариваем три стороны рамы).
• В верхней части монтируем трубу для выброса снега (можно использовать трубу ПВХ или сделать свой вариант из оцинковки). Фиксируем её к корпусу саморезами.

Самоделки для уборки снега: снегоуборочная машина своими руками и приспособления – как сделать самому

Механизировать процесс уборки снега придумали почти 150 лет назад, запатентовав машину-снегоуборщик для очистки железнодорожных путей от снежных заносов. Специальные агрегаты позволяют убирать снег быстрее и в больших объемах, чем вручную традиционной лопатой. На рынке широко представлены импортные мини снегоуборочные машины. Но российские умельцы без труда создают свои собственные, вполне работоспособные варианты. Изучив их, разберемся как сделать снегоуборочную машину своими руками.

Принцип работы снегоуборочной машины

Самодельные машины-уборщики снега для дома имеют тот же принцип работы, что и заводские Хускварна, forte qi jy 50, cmi 163, snow fox sf16353l. Такие самоделки захватывают и перемещают снег с помощью крупного горизонтально закрепленного винта (шнека).

Лопасти шнека приводятся в движение через вращающуюся на подшипниках ось (приводной вал), передающую крутящий момент от двигателя.

Когда агрегат движется вперед, широкий ковш, подобно воронке, набирает снежные массы и направляет их через винты-транспортеры. Расположенные под углом лопасти винтов, вращаясь, размельчают снег и проталкивают его далее, к насосу с механическим приводом, выталкивающим снег из разгрузочного люка наружу.

Необходимые приспособления

При подготовке к работе нам понадобятся:

• чертежи;
• инструменты: ключи, отвертки, напильник и молоток, тиски и плоскогубцы, дрель, болгарка, сварочный аппарат и, возможно, токарный станок. Кроме того, потребуются цепи, звездочки, втулки, подшипники, болты с гайками.

Также необходимы материалы:

• Листовая сталь или кровельное железо.
• Cтальной уголок 50х50 мм.
• Фанера, толщиной 10 мм.
• Трубы ¾ и ½ дюйма.
• 1,5 метра транспортерной ленты (при отсутствии заменяем боковинами автопокрышки).
• Двигатель. Мотоблок, он же двигатель внутреннего сгорания (работает на бензине), или электродвигатель. К электродвигателю нужны кабель, рассчитанный на использование при минусовых температурах, и качественная гидроизоляция.
• Избежать короткого замыкания от попадания талого снега можно накрыв электродвигатель, например, разрезанной вдоль пластиковой 5-литровой бутылью.

Схема механического устройства

Устройство снегоуборщика довольно просто и имеет в основе несущую раму. На нее монтируются двигатель, снегозахватывающий ковш, рукоятки.

Главной рабочей деталью является шнек, который, вращаясь, собирает и перемещает снег к крыльчатке, где снежная масса захватывается лопастями и подается сначала в полость механизма, а затем в выбросную трубу.

Схема самодельного снегоуборщика наглядно демонстрирует устройство агрегата.

Самый простой снегоуборщик – одноступенчатый. Захват и отброс снега у снегоуборщиков Чемпион 656, lux 163, Патриот осуществляется только вращающимся шнеком. В двухступенчатых конструкциях шнек дополнен металлической пластинкой-лопаткой (ротором), прикрепленной посередине приводного вала.

Видео: Самодельный роторный уборщик снега

Более подробно о роторном снегоуборщике смотрите на видео:

Эта конструкция применяется для уборки больших объемов снега и обеспечивает его выброс на расстояние до 12 м.

Мощность двигателя определяет тип снегоуборщика:

• Ручной, механический. Двигатель мощностью в 2,5-5 л.с. приводит в действие рабочие детали, а продвижение агрегата идет за счет прилагаемой пользователем физической силы. Снегоуборщик механический своими руками сделать проще всего.
• Любопытно, что “механическим снегоуборщиком” называется также пластиковая лопата с ручкой в виде металлической скобы, снабженная с обратной стороны усиливающими ребрами жесткости, с прикрепленным к лицевой стороне вращающимся шнеком.
• Если держать правильный наклон лопаты, чтобы шнек не висел в воздухе, а именно вращался, такой вариант “мотолопаты” без двигателя весьма эффективен для уборки не утрамбованного снега (до 10 см) на небольших площадях, особенно в труднодоступных местах.
• Самоходный. Достаточно мощный двигатель, от 10 л.с., обеспечивает работу оборудования и движение колес или гусениц.

Гусеничная мини-техника

При нагрузке на глубоком снегу предпочтительнее гусеничный ход. Снегоуборщик своими руками на гусеничном ходу несложно сделать из гусеничной радиоуправляемой детской машины. Подойдет и минитрактор на гусеничном ходу.

Такую конструкцию можно оснастить фарами, веб-камерой и управлять ею дистанционно (пультом). Снегоуборочная мини-техника на гусеничном ходу считается наиболее производительной.

Как сделать снегоуборщик своими руками

При должной подготовке вполне реально получить качественный самодельный снегоуборщик своими руками. Чертежи, тщательно выполненные, помогут в этом.

На сегодняшний день газонокосилки являются одними из самых популярных инструментов предназначенных для работ на газонах расположенных возле дома. Перейдя по ссылке ознакомитесь с техническими характеристиками данной газонокосилки.

Обработка почвы считается одним из ключевых процессов в сельском хозяйстве, ведь именно на вспаханную почву происходит посадка как зерновых, так и других культур. Тут узнаете о различных видах и преимуществах плуга ПСК.

Минитрактор – отличное решение для обработки и обслуживания земельных участков. Минитракторы российского производства — надежные помощники на долгие годы.

Достойны внимания роторный снегоочиститель «Вьюга» (Пензенская областная станция юных техников) на базе двигателя Д-6. Модель Д.Слонова (Алтайский край) с двигателем от бензопилы «Урал-2Т».

Ниже приведено видео снегоуборщика «Вьюга»:

1. Чертежи основных узлов снегоуборщика с двумя шнеками на базе вездехода работы В. Бережного (г. Валдай, Новгородская обл.) служат отличной наглядной инструкцией.

2. Сварной корпус из листовой стали усилен лонжеронами из уголков, и дополнительным бортом. Стыкуется с вездеходом-основой двумя водилами, приваренными к ложу шнека.

Шнековый механизм состоит из 2-х лент (противоположно направленные винты Архимеда, приварены к выступающим шпилькам М6). Между звездочками шнека и вала натянута мотоциклетная цепь.

Приводной вал сделан с помощью снятых с сельскохозяйственной техники звездочек и подшипников, зафиксированных шпонками и штифтами.

3. Детально вычерченная с указанием всех размеров схема снегоуборщика С. Хомякова не менее интересна и проста в исполнении.

4. Сначала из стальных уголков сваривается несущая рама. На ее поперечины прикручивается П-образный профиль для крепления легко снимаемой платформы под двигатель. Затем монтируются сделанные из трубы ½ дюйма рукоятки управления.

Снизу к раме-основе приделывают колеса или полозья (лыжи). Подходящие колеса можно взять от старой тележки, а полозьями послужат деревянные бруски, усиленные пластиковым коробом.

5. На подготовленную базу крепим двигатель.

6. Ковш, приводной вал, шнек:

• Корпус ковша выполняем из листового железа, дополняя его фанерными боковинами. При ширине ковша более 50 см. понадобится двигатель большей мощности. На 50 см. вполне подходит мощность в 6,5 л.с..
• Приводной вал делаем из трубы ¾ дюйма. В сквозной пропил посередине трубы крепим ротор (120×270 мм.) Перпендикулярно ему привариваем уголки 25×25 мм. (с обеих сторон по два) и делаем с одной стороны трубы паз для шпонки под звездочку.
• Диаметр трубы, чтобы она вошла в подшипники 205, уменьшаем двумя дополнительными пропилами.
• Подшипники взяты от автомобиля КАРТ. Но можно использовать любые закрытые (чтобы не попадал снег), например, опору кардана от «Жигулей».
• Передаточный ремень соединяет вал и двигатель.
• Лопасти шнека вырезаются из транспортерной ленты (4 кольца, каждое по 28 см. в диаметре) или листовой стали (4 диска, каждый разрезаем пополам и загибаем спиралью).
• В качестве привода используем цепь или ремень.

7. Главный корпус изготовляется из листового железа или двухмиллиметровой стали.

8. Закрепленная на корпусе шнека деталь для выброса снега сделана из частей пластмассовых канализационных труб диаметром 160 мм., одетых одна на другую и дополненных желобом. Ширина лопатки-ротора обязательно должна быть меньше диаметра желоба выброса.

9. Для большего эффекта покрасим законченную модель.

Полезные советы

1. Бензобак лучше располагать сверху, причем его объем не рекомендуется делать больше, чем на 2,5 литра.
2. Не предназначенные для зимней эксплуатации мотоблоки заправляют синтетическим маслом.
3. Отбрасываемые вместе со снегом твёрдые частицы (ветки, камни), срикошетив, могут травмировать окружающих. Используйте защитные очки при работе со снегоуборщиком, а также не надевайте свободную одежду, края которой могут застрять в движущихся элементах агрегата.
4. Чтобы из-за попадания крупных посторонних предметов не заклинило двигатель, шнеки и ротор к приводному валу крепят срезными болтами и втулками. При чрезмерных нагрузках эти “предохранители” сломаются, а двигатель останется целым.
5. Не открывайте топливный бак, не заправляйте технику при горячем двигателе, дайте ему пару минут остыть. Рекомендуется каждые полчаса-час делать перерыв в работе, чтобы избежать перегрева двигателя.

Одни покупают технику заводского производства из-за предоставляемой на нее гарантии и сервисного обслуживания. Другие ценят физическое удовольствие от работы традиционной лопатой.

А тем, кто любит самостоятельно конструировать технику и имеет на этом поприще соответствующий опыт, вполне по силам создать свой собственный снегоуборщик, вооружившись подходящей инструкцией и советами специалистов.
