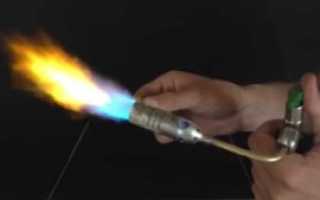

Как изготовить газовую горелку своими руками?

Как сделать газовую горелку своими руками в домашних условиях?

Использование газового топлива неэффективно, без применения специальных горелок.

Сегодня рынок предлагает немалый выбор конструкций, от профессиональных, создающих температуры до 1500 градусов и выше, до бытовых устройств, которые нужны для отопления, готовке пищи.

Тем не менее самостоятельно изготовление этих устройств домашними умельцами обычное дело. Причина проста — газовая горелка своими руками, приспособленная к конкретной задаче и условиям работы удобнее, даже если обходится дороже фабричной.

Виды и классификация

По назначению устройства разделяют на профессиональные и бытовые.

К первым относятся:

• Горелки для работы связанных с обработкой металла: для пайки, кузнечных, сварочных.
• Устройства для общестроительных, дорожных работ, устройстве кровли, работах по обжигу дерева, очистке от старой краски.
• Технологическое оборудование различного назначения. К примеру, сушильные камеры, инструменты пищевой промышленности.

Из бытовых это газовая плита, форсунки домашних печей, отопительных котлов, газовые конвекторы.

К бытовым можно отнести устройства домашней мастерской. Именно тут чаще всего встречаются горелки своими руками не только изготовленные, но изначально спроектированные под выполнение специфических задач.

Устроены они по двум основным схемам:

• инжекторные или инжекционные;
• с полным предварительным смешиванием рабочей смеси, или эжекционные.

В первом типе воздух (или кислород) захватывается подаваемой струей газа. У вторых получение газовоздушной смеси происходит в предварительной камере.

Что необходимо чтобы сделать?

Сначала инструменты. Хотя по большей части сборку делают из уже готовых элементов, необходимы:

1. Ножовка по металлу.
2. Дрель с набором сверл.
3. Пассатижи, отвертка, напильники личной, бархатный либо соответствующие надфили.
4. Набор плашек и метчиков с держателями.
5. Слесарные тиски.

Из основных материалов понадобятся:

1. Резиновый или силиконовый шланг для подключения устройства к баллону с газом.
2. Два газовых вентиля: главный, открывающий подачу газа и регулировочный, служащий для изменения количества газа подаваемого в зону горения.
3. Трубка с тонким отверстием на выходе— жиклер (форсунка).

[stextbox газовый жиклер называют ниппелем, что неправильно и противоречит принципу работы устройства. Ниппель — трубка с резьбой, нередко со встроенным клапаном. Служит для соединения деталей. Жиклер обеспечивает впрыск нужного количества топлива в смесительную камеру (к примеру — жиклер карбюратора).[/stextbox]

1. Трубки для тела изделия, камеры инжектора с соплом.
2. Рукоятка.

Точный список определится при подробной проработке чертежей самодельной газовой горелки, исходя из заготовок, имеющихся в распоряжении.

Как горючее используют:

• пропан или пропан-бутановую смесь;
• метан или природный газ;
• ацетилен;
• водород.

У каждого газа свои особенности. Для бытовых, а также самодельных систем наиболее удобен ацетилен, пропан, а также его смесь с бутаном.

Водородный баллон достать довольно сложно, у метана давление выше, чем у бытового газа, ему необходим редуктор.

Безопасность работы

Главный травмирующий фактор при использовании и наладке горелки — температура.

Опасен и газ, даже бытовой, о чем свидетельствуют несчастные случаи, связанные со взрывами, либо отравлением.

Мощность пропановой горелки зависит от диаметра инжектора и форсунки. Нужно помнить: горит не сам газ, а смесь его с воздухом (кислородом).

Чем больший объем вступает в реакцию, тем сильнее факел. При этом возрастает опасность получить в инжекторной камере опасную пропорцию пропана с воздухом, а как следствие небольшой взрыв — хлопок.

Поэтому самодельная горелка не нужна слишком большой. Как правило, диаметр инжектора не превышает 3-5 см, а отверстие жиклера 0,5 мм.

[stextbox Работайте в проветриваемом помещении либо на улице. Для защиты рук используйте перчатки.[/stextbox]

Какую делать?

Перед тем как приступить к изготовлению, выберем подходящий тип горелки из следующего перечня:

1. атмосферные инжекционные;
2. эжекционные;
3. с наддувом.

Второй и третий тип более сложен для изготовления. А чтобы организовать наддув понадобится сжатый воздух либо кислород, а значит компрессор либо еще один баллон.

Проще всего для самостоятельного исполнения будет первый тип, именно его стоит предпочесть.

Управление процессом атмосферной горелки происходит регулировочным вентилем. Поэтому от того, какой подвернется, во многом зависит выбор типа, а также модели самого устройства.

Нужно помнить, что горение того или иного газа зависит от диаметра отверстия жиклера. Водородный жиклер имеет его несколько меньше, пропановый — больше.

Конструкции, схемы, чертежи, технология сборки

В первую очередь понадобится чертеж будущего устройства, эскиз или схема горелки, с размерами.

Найти готовый несложно с помощью интернета. Если вы представляете общие принципы работы устройства, владеете методикой его расчета, разработать проект можно самостоятельно.

Как простой вариант — использовать вентиль от баллона из-под пропана или кислорода, известный как модель ВК-74 (см. схему).

К боковой резьбе вытачивают штуцер, который одновременно будет служить рукоятью. Можно использовать подходящую по размеру трубу. На одной ее стороне нарезать внутреннюю резьбу, с другой сделать хвостовик для надевания газового шланга.

На ту резьбу, которой он крепится к баллону, навинчиваем заглушку. В ее торце сверлим отверстие, нарезаем резьбу под жиклер. К заглушке на стальных спицах привариваем сопло, которое одновременно послужит инжекторной камерой.

Еще проще, если вам попадется старый ацетиленовый резак или бензорез. По сути, это готовая горелка. Достаточно убрать, чтобы не мешали, части связанные с подачей кислорода, газовое сопло заменить жиклером, закрепить над ним инжекторную камеру-сопло.

Совсем крохотную газовую горелку можно изготовить из штуцера для накачки баскетбольных мячей, иголки шприца и парочки капельниц, или как их называют медицинских «систем» капельного введения лекарств. Работать самоделка может даже от баллончика для заправки зажигалок.

Регулировочные роликовые зажимы исполнят роль вентилей.

Правда, к этому устройству нам понадобится принудительная подача воздуха, для инжекции атмосферного воздуха диаметр сопла слишком маленький. С этой целью можно использовать компрессор аквариума, либо старого холодильника.

У иглы шприца и штуцера аккуратно стачиваем острие. После этого, иглу шприца слегка согнув вставляем в боковое отверстие штуцера, так, чтобы конец слегка вышел из срезанного кончика.

Место ввода иглы обматываем медной проволокой, хорошо пропаиваем с кислотой.

Горелка готова. Осталось подсоединить к ней газ и воздух .

Форсунка и ручка — варианты изготовления

Если взглянуть со стороны, ручка и форсунка, по сути, весь агрегат. Остальное трубки и вентили, подводящие газ.

Для форсунки можно приобрести латунный жиклер от газовых приборов. Они без проблем продаются, стоят копейки.

Если нужна особая конструкция, поступить можно следующими образом.

Подходящую заготовку зажимаем тисками.

[stextbox не смять резьбу зажимая деталь в тиски воспользуйтесь прихватите сначала обычной деревянной прищепкой.[/stextbox]

Аккуратно сверлим отверстие сверлом подходящего диаметра, не доходя до конца около миллиметра. Стачиваем оставшийся металл, до появления точки, оставленной самым кончиком сверла.

После этого, тонким сверлом или закаленным шилом изнутри пробиваем отверстие нужного диаметра.

В качестве рукоятки можно использовать любой подходящий предмет. Подойдет ручка от старого паяльника, обрезок толстостенного шланга, просверленный кусок дерева.

Для фиксации деталей и шлангов используем зажимные хомуты, клей термопистолета.

Регулировку и настройку пламени горелки производят следующими способами:

1. вентилем регулировки газа — текущая;
2. перемещением форсунки (жиклера) по оси инжекционной камеры, изменением его отверстия.
3. изменением размера и формы приточного окна, через которое поступает атмосферный воздух.

Последние два способа применяются при настройке. При эксплуатации их менять не требуется. Однако если вы не уверены в точности расчетов конструкции стоит позаботится о возможности их регулировки.

Пара слов под занавес

Как вы могли убедиться особой сложности в том, как сделать горелку нет. Задача эта позволяет проявить творчество, смекалку с фантазией. Возможных вариантов решения не счесть.

При этом самостоятельно изготавливать ее есть смысл из интереса. Либо когда необходимо устройство с необычными характеристиками заводской аналог, которого представляется излишне дорогим.

Газовая горелка своими руками на пропане: пошаговые инструкции по сборке самодельных горелок

Для владельцев загородной недвижимости, да и просто для тех, кто любит мастерить полезные в хозяйстве вещи, периодически возникает необходимость пайки чего-либо. Для этой цели хорошо подойдет газовая горелка, с помощью которой можно нагревать детали для их последующей обработки, совершать пайку или ремонт кровли.

Согласитесь, сейчас высокотемпературную горелку не проблема приобрести в строительном магазине, но обойдется такое приспособление в несколько раз дороже самодельного. А работать горелка будет ничуть не хуже заводского аналога.

Из нашего материала вы узнаете, как собирается газовая горелка своими руками на пропане, какие инструменты и материалы потребуются для этого.

Устройство пропановой горелки

Перед тем, как приступать к самостоятельному изготовлению газовой горелки стоит разобраться с ее конструктивными особенностями и принципом работы.

Как правило, пропановая горелка состоит из следующих элементов:

• корпус;
• рукоятка;
• распределительное сопло;
• газовый шланг;
• газовая трубка;
• баллон с пропаном;
• редуктор;
• хомуты для крепления.

По шлангу из баллона под давлением подается пропан. Объем газа регулируется рабочим краном на баллоне, но в целях безопасности стоит дополнительно установить понижающий редуктор.

Для открытия/закрытия подачи газа используется запорный кран. Он находится за основным вентилем. Регулировка интенсивности пламени выполняется при помощи рабочего крана.

На один конец газового шланга, по которому происходит подача газа, крепится специальная насадка, на конце которой расположен ниппель. Ниппель вместе с газовой трубкой помещаются в металлический стакан, где собственно и происходит создание горючей смеси.

Далее горючая смесь через сопло под давлением поступает в область сгорания. Для поддержания равномерного процесса горения в сопле специально предусмотрены отверстия.

Ознакомившись с конструкционными особенностями устройства можно приступать к созданию газовой горелки своими руками, тем более, что это не так сложно, как может показаться на первый взгляд.

Инструкции по изготовлению самоделок

Далее мы расскажем о нескольких вариантах самодельных пропановых горелок, которые можно сделать своими руками. Для того чтобы соорудить простейшую горелку не потребуется много сил и умений, но над созданием двух остальных вариантов придется более усердно потрудиться.

Вариант 1 — простейшая горелка из куска трубы

Для сооружения такой горелки потребуется совсем немного времени и усилий. Но к процессу создания самоделки нужно подходить со всей ответственностью, ведь работать придется с взрывоопасным веществом и любая погрешность в конструкции устройства может привести к печальным последствиям.

С помощью такого устройства можно нагревать металлические заготовки для ковки или прогревать их перед сваркой, а также можно выполнять ремонт битумной кровли. Владельцу частного дома такая самоделка в хозяйстве точно не будет лишней.

Чтобы изготовить самодельную газовую горелку потребуются следующие инструменты и материалы:

• два куска трубы разного диаметра;
• штуцер;
• газовый шланг;
• редуктор;
• баллон с пропаном;
• сварочный аппарат;
• болгарка.

Подготовив все инструменты и материалы можно приступать к сборке пропановой горелки. Но перед этим рекомендуем ознакомиться с правилами безопасной работы с болгаркой.

Делаем газовую горелку своими руками

1. Особенности изготовления
2. Что необходимо?
3. Основные этапы
4. Рекомендации

Газовая горелка – это устройство, обеспечивающее равномерное сгорание газа с возможностью регулировки подачи топлива. Если купить устройство не получается, можно сделать его своими руками. Это экономичная и разумная альтернатива магазинному прибору.

Особенности изготовления

Особенности конструкции в том, что она очень проста в эксплуатации, следов копоти и отталкивающих запахов в процессе применения газовой горелки нет. Этот прибор компактен и его использовать можно фактически везде. Основным компонентом горелки считается промвентиль. Можно приобрести новую деталь, однако, и бывшие в употреблении, но находящиеся в рабочем состоянии вполне подойдут. Процесс изготовления горелки своими руками начинается с рукоятки, затем делается корпус и форсунка.

Самодельный аппарат сделать можно сугубо на пропане, бутане либо же пропан-бутановой смеси. То есть безопасно работать прибор может только на газоподобных насыщенных углеводородах и воздухе.

Чтобы получилась безопасная в эксплуатации и не тратящая топливо зря горелка, нужно взять за правило отказ от масштабирования и корректировок схем примера.

Справедливости ради стоит отметить, не все газовые приборы рассчитывают по законам газовой динамики. Но если изготовитель изменяет габариты деталей конструкции, то число Рейнольдса топлива (либо подсасываемого воздуха) выйдет за рамки, обозначаемые в оригинальном изделии. Горелка при такой «импровизации», если давать оптимистичный прогноз, станет коптить и будет «прожорливой», а то и вовсе будет опасной в эксплуатации.

И еще одно важное замечание, касающееся особенностей изготовления горелок: повышать ее мощность выше 10 кВт нельзя. И вот почему. При КПД горелки 95% (что является прекрасным показателем для любительского изобретения), при мощности прибора 1 кВт на его саморазогрев уйдет 50 Вт. Обжечься о конструкцию теоретически можно, но взрывом она не чревата. А вот если горелку соорудить на 20 кВт, 1 кВт будет лишним. Пороговое проявление выражается тем, что горячо, либо вспыхивает конструкция. Потому те чертежи горелки, что ориентируются на 7-8 кВт, не стоит рассматривать.

Что необходимо?

Рабочие инструменты и материал для будущей конструкции – вот что нужно подготовить перед созданием самого прибора.

• Материал для ручки. Строгих критериев его выбора нет, потому все зависит от смекалки и возможностей изготовителя. Ручка должна быть удобной, не прогреваемой во время работы. Готовую рукоятку брать наиболее разумно – подойдет ручка от вышедшего из строя кипятильника либо паяльной станции.
• Проводящая трубка. Она должна быть стальной, потому изготовитель выбирает стальную трубку диаметром не более 1 см и с толщиной стенки 2,5 см.
• Корпус горелки. И он должен быть стальным, а рассекатель изготавливают из латунного прутика.
• Форсунка. Ее делают из металлического прута.

В стандартной конструкции газовой горелки будут металлокорпус, форсунка, редуктор, регулятор подачи топлива, головка и узел для фиксации газового баллона.

Из инструментов понадобятся: болгарка, сварочный полуавтомат, напильник, сверлильный станок или дрель, метчик, сверло, лерка, молоток, пассатижи, зачистной и отрезной круги, щетка по металлу, защитные средства. Не всегда нужно все из списка, но в стандартном наборе это присутствует.

Основные этапы

Сделать горелку или мини-горелку нетрудно по чертежам, как уже отмечалось, без самопроизвольного изменения параметров.

Корпус

Корпус, как правило, стальной. Для его изготовления подойдет латунный прут с шириной в 2 см. Из того же прута можно сделать рассекатель. Затем проделывается несколько отверстий, которые помогут сформировать циркуляцию кислорода в аппарате. Огонь, как известно, не существует без кислорода. Таких отверстий должно быть 4: каждое около 1 мм в диаметре. Их проделывают в стержне рассекателя горелки. Дальнейший шаг – запрессование рассекателя в корпусе прибора. Внутренний фланец устанавливается с зазором в 0,5 см. Эта щель впоследствии будет тормозить тот мощный поток газа, который подходит к запальнику.

Форсунка

Эта часть прибора обеспечивает подачу топлива из баллона наружу. Делают ее из металлического прута. В данный момент мастеру понадобится двухмиллиметровое сверло, чтобы в форсунке образовать глухое отверстие. А для перемычки потребуется четырехмиллиметровое сверло.

Сделанные отверстия следует зачеканить молотком, а далее подточить наждачной бумагой.

Затем на конец трубки приспосабливается шланг от редуктора, сделанный из тканевого или резинового специального материала. Закрепление же осуществляется хомутом путем применения обычной отвертки.

Сборка

Когда механизм точно закреплен верно, следует выставить в баллоне нужное давление, из него подать газ. Из шланга воздух после этого становится целиком вытесненным. Длина огня, если все детали расположены правильно, будет 40-50 мм. Есть и другой изготовления и сборки горелки, в данном случае – миниатюрной. Это устройство удобно тем, что его легче сделать самому, и держать его в руках можно без страха обжечься. То есть для тех, кто сомневается в своих силах относительно более сложного изготовления, и подходит этот вариант.

Что нужно для изготовления и сборки мини-горелки:

• старая, вышедшая из строя газовая горелка;
• тонкая медная трубка (10 мм);
• медная проволока;
• игла со шприца;
• болт No 8.

А выполняется все так.

1. Сначала подготавливается трубка для горелки (используется напильник).
2. Форсунка выполняется из медицинского шприца.
3. Трубка соединяется с проволокой.
4. Соединяются 2 куска медной трубки.
5. Вставляется регулировочный болт.
6. Тестируется регулировка устройства.
7. Выполняется штатив для горелки.
8. Осталось проверить работоспособность прибора.

Из металлической трубы, из рукоятки от паяльной лампы и баллончика делают приборы на природном газе. Самодельный прибор подойдет для пайки меди, для ремонтных кровельных работ, для опаливания нужных деталей конструкций.

Рекомендации

Принцип работы устройства – вот что стоит понять перед изготовлением аппарата. Рассмотреть его можно на примере горелки для кровельных работ. Как работает горелка?

1. Устройство присоединяется к редукторам кислородного и пропанового баллонов системой подающих шлангов.
2. На баллоны ставятся редукторы, чтобы создать рабочее сварочное давление.
3. Собирается схема по газу и кислороду, проверяется плотность соединений, закрепляются узлы, после чего можно открывать газ вентилями.
4. Давление газа устанавливается до режимного значения, открывается вентиль.
5. По шлангам топливо поступает к пропановому прибору.
6. В инжекторе осуществляется процесс смешивания с образованием газовоздушной среды.
7. Из устройства выходит рабочее пламя с термопоказателем выше 2000 градусов.

Сделать горелку – одно дело, правильно ей пользоваться – другое. Простая горелка может стать причиной взрыва или пожара.

Выполняя любые сварочные работы, следует средства индивидуальной защиты: перчатки и очки, специальную обувь. С пропановыми баллонами работать можно исключительно в хорошо проветренном помещении, а при минусовой температуре любые действия с горелкой исключены.

Чего делать категорически нельзя:

• работать рядом с открытым огнем;
• баллон держать в наклонном состоянии;
• располагать под солнцем сосуды;
• осуществлять работы без редуктора;
• проводить разогревание редуктора над открытым огнем.

Если четко ощущается запах газа, работы с горелкой следует прекратить, перекрыв вентиль на баллоне. Самодельные горелки, в зависимости от цели использования, могут быть разными: горелки с вентилем ВК-74, приборы, переделанные из ацетиленового газореза и газовые мини-горелки. Каждое устройство самодельного изготовления соорудить и реально, и выгодно, и полезно. Только изначально нужно определиться с видом конструкции и его параметрами. Газовую горелку используют и в частном хозяйстве, в коммерческих целях. В слесарном же деле горелкой раскаляют металлическую заготовку, которая в итоге выходит достаточно закаленной.

Как сделать газовую горелку, смотрите далее.

Как сделать газовую горелку своими руками

В домашних условиях очень часто возникает необходимость в горелке. Предназначение такого прибора очень широкое, например, паяльные работы или ремонт кровельного материала. Также в гараже зачастую нужно разогреть деталь для обработки. В слесарных целях газовая горелка используется для нагрева металлических частей с целями последующей закалки. Поэтому многие мастера начали интересоваться, как сделать газовую горелку.

Конструкция газовой горелки

В хозяйственных магазинах продаётся большое количество различных моделей газовых горелок для безопасного использования. Например, популярная конструкция на пропане может быть различных модификаций, даже величиной с обычную ручку для ювелирных работ. Преимущества заводских моделей заключается в высокой степени безопасности и сертификации продукции. Но с другой стороны, конструкция не является сложной, и сделать такой инструмент в домашних условиях не составит большого труда. А поскольку любой товар в магазине стоит недёшево, тем более горелка, её можно и нужно начинающим мастерам научиться делать самостоятельно.

В устройство газовой горелки включаются такие элементы:

• корпус из металла;
• форсунка;
• редуктор;
• регулятор подачи топлива;
• узел для закрепления баллона;
• головка.

Корпус из металла оборудован ещё и специальным стаканом, с помощью которого огонь в горелке не будет задуваться. В конструкцию входит металлическая рукоятка. Как альтернативу можно для неё использовать и другие материалы. Её размеры не должны превышать 100 сантиметров. На рукоятку устанавливается деревянный держатель, а потом натягивается шланг. Также есть и редуктор с вентилем. Им можно регулировать количество сгораемого газа, его длину и соответственно подачу. Подобная конструкция оборудована и форсункой для разжигания газа.

Газовую горелку также называют пропановой. Это свидетельствует о том, что в качестве топлива для неё используется газ пропан или смесь пропана и бутана. Таким веществом наполняется специальная ёмкость или баллон, который располагается сзади горелки.

Многие интересуются, как сделать горелку своими руками. Как видно из списка, конструкция газовой ручной горелки не является сложной, а наоборот, даже очень простой для самостоятельного производства. Она не имеет сложных элементов, на которые нужно тратить много денег и времени. Для её производства потребуется немного времени и трудозатрат. И если в обязательном порядке изучить все схемы и чертежи от профессионалов, а также отнестись ответственно к работе, то выйдет удобное и безопасное приспособление.

На практике человек, который никогда не занимался изготовлением похожих конструкций, уже через полчаса или час понимает, как изготовить самостоятельно горелку, и делает это.

Если говорить о применении такой горелки, то оно бывает разным. Например, существует горелка для котла, бензовоздушная конструкция, самодельная конструкция из конфорки для обогрева бытовым газом и т. п. Горелку даже умудряются делать из зажигалки. Такая конструкция, конечно, не подойдёт для исполнения функций газового резака, но в некоторых целях её можно применять. Также бывают горелки для плавки меди уже со встроенным соплом.

Самостоятельная сборка изделия

Сборка газовой горелки своими руками на пропане — самый интересный и увлекательный этап работы. Для начинающих и неопытных мастеров необходимо изучить его максимально точно для получения качественного изделия. Требуется учитывать все нюансы и советы.

Для начала следует задуматься о самом интересном — рукоятке изделия. Для её создания можно использовать любой материал. Как вариант отлично подойдёт ручка от старого паяльника или другого аппарата. Трубка для подвода должна изготавливаться только из стали. Другие материалы никак не подойдут.

Очень важно на первоначальных этапах обращать внимание на размеры всех элементов конструкции. К примеру, диаметр трубки для подвода не должен быть больше 1 сантиметра, а толщина стали — 2−3 миллиметров. Такой элемент должен фиксироваться на рукоятке с помощью клея или другого вещества для скрепления подобных деталей.

Корпус горелки

Основа горелки — это её корпус. Он изготавливается также из стали, как ни странно. Для таких целей лучше использовать прут из латуни диаметром 2 сантиметра. Для изготовления рассекателя также может понадобиться подобный материал. После этого следует проделать несколько отверстий, для того чтобы внутри изделия свободно циркулировал воздух. Делается это по всем известной причине — огонь не может гореть без кислорода. Как правило, таких дырочек требуется пять или шесть, а их диаметр должен составлять один миллиметр. Они проделываются в самом рассекателе конструкции.

Дальше нужно вмонтировать (пропихнуть) рассекатель в корпус горелки. Для этого понадобится довольно большая сила. На противовес рассекателю, внутренний фланец должен быть установлен с небольшим зазором приблизительно полсантиметра, тем самым будет тормозиться в будущем огромный поток газа, который поступает в запальник.

Форсунка устройства

Для самодельной лампы на пропановом газу также нужно изготовить жиклёр. С помощью такой детали обеспечивается подача топлива. Топливом выступает пропан, который находится в баллоне. Для изготовления следует использовать металлический прут. В нём необходимо сделать глухую дырку. Для этого требуется иметь сверло на 2 миллиметра. Перемычку делать нужно уже 4-миллиметровым сверлом. Такие отверстия необходимо обстукать молотком и пройтись наждачной бумагой.

Дальше на конец трубки монтируется шланг с редуктора. Он должен быть изготовлен из специальной резиновой и тканевой смеси. Закрепление происходит за счёт фиксации шланга хомутом. После надёжного закрепления шланга необходимо правильно выставить давление в баллоне и подать газ в него. С помощью подобных действий воздух из системы полностью выгоняется. Если всё правильно сделать, то длина огня должна быть не менее 40−50 миллиметров.

Самодельная конструкция является очень хорошим инструментом и уникальным средством, которое всегда поможет в хозяйстве молодому мастеру в любых бытовых ситуациях. А поскольку самостоятельно её произвести очень легко, то и популярность такого инструмента растёт с каждым днём.

Какой газ выбрать

Газовая горелка для пайки своими руками изготавливается исключительно на таком топливе, как:

• природный газ;
• пропан;
• бутан;
• пропанобутановые смеси.

Другими словами, на углеводородных смесях с атмосферным воздухом. Если пользоваться топливом, состоящим на 100 процентов из изобутана, то можно получить температуру горения 2000 градусов Цельсия.

Ацетилен — вещество, позволяющее получить температуру до 3000 градусов. Но подобный аппарат на данный момент не является популярным по нескольким причинам: необходимость в постоянном кислороде, высокий уровень опасности, потребность использовать дорогостоящий карбид кальция для работы и другие причины.

Получить водород в домашних условиях более чем реально, а такой аппарат способен давать температуру в 2500 градусов. Но исходные материалы для получения этого вещества тоже очень дорогие (основной смесью для получения является синильная кислота). К тому же они небезопасны. Также минус водорода в том, что он ощутим на запах.

Такое вещество, как метан, не используется в горелках для дома по общепонятным причинам. К тому же газ очень ядовит. Если говорить о выпарах метана, то они при сжигании не дают большого пламени, а средняя температура конструкции составляет 1100 градусов.

Как добиться безопасности

Тем, кто интересуется вопросом, как сделать горелку в домашних условиях, нужно сперва понять все меры безопасности. Для того чтобы самодельная конструкция вышла эффективной в работе, необходимо постоянно следовать чертежам прототипа и вносить туда свои изменения не нужно.

Очень часто возникает ситуация, когда пламя неровно горит и сильно дымится. Для избавления от подобного эффекта следует повернуть корпус на резьбе форсунки на себя. Делать такое нужно до того времени, когда газ будет давать хороший и желаемый оттенок, а также струю огня. Если резьба форсунка очень свободно ходит, её необходимо уплотнить лентой.

Чтобы маленькая газовая мини-горелка или другая конструкция, сделанная своими руками, была безопасной в использовании, её требуется перед первым запуском и в последующем время от времени проверять на герметичность. Особенное внимание нужно обратить на паяльные соединения, места совмещения разъёмов, рукавов и другие важные моменты. После этого необходимо подождать, немного открыв вентель. Ждать следует до того времени, когда пойдёт пламя. Все этапы происходят на автомате, поэтому дополнительных действий предпринимать не нужно. После этого только требуется отрегулировать уровень пламени и можно начинать работу.

Таким образом, горелка — это необходимый инструмент в доме для начинающих и опытных мастеров.

Originally posted 2018-04-18 12:31:17.

Газовая горелка для пайки своими руками

• 1 Материалы и инструменты для работы
• 2 Изготовление ручки и форсунки
• 3 Работы по улучшению регулировки пламени
• 4 Изготовление мини-горелки
• 5 Видео

Многие домашние мастера знают, что такое газовая горелка. Благодаря ей, можно выполнять сварку, наплавку и другие виды обработки изделий из металла, нагревать их и соединять. Принцип работы такого прибора в смешивании горючего газа и кислорода. В результате можно получить стабильное пламя, имеющее огромную температуру, которое тяжело потушить. Такие горелки могут быть универсальными или предназначенными для определенных работ. Тот факт, что пламя устойчивое, позволяет применять этот агрегат на воздухе даже в ветреных условиях. Ее можно как купить, так и сделать в домашних условиях. Если вы не из тех, кто ищет легких путей, предлагаем вам разобраться, как правильно сделать газовую горелку для пайки своими руками.

Материалы и инструменты для работы

Инструменты для работы

Чтобы сделать обычную горелку, вам понадобятся следующие детали и инструменты:

• дрель;
• болгарка;
• молоток;
• наждачная бумага;
• латунные заготовки для форсунки и рассекателя;
• тонкая трубка из латуни Ø15 мм;
• бруски из дерева;
• тиски;
• ФУМ-лента или уплотнитель из силикона;
• соединительные шланги;
• регулировочный вентиль.

Изготовление ручки и форсунки

Ручки для горелки

Возьмите латунную трубку и приделайте к ней ручку. Если у вас есть ручка от старой горелки, можно использовать ее – это будет гораздо удобнее. Если таковой нет, можно взять деревянный брусок. Чтобы рукоять удобно лежала в руке, ее можно обработать. В нем нужно просверлить отверстие под латунную трубку. Их диаметр должен совпадать. После чего трубка засовывается в брус и закрепляется там при помощи силикона или эпоксидной смолы.

Для удобства выполнения работ латунную трубку нужно изогнуть выше ручки под углом 45˚.

Если форсунка сделана правильно, то пламя ровное

Следующий этап – изготовление форсунки. Это трудоемкий и долгий процесс. К нему нужно подходить с большей ответственностью. Желательный размер отверстия форсунки составляет 0,1 мм. Понятно, что самостоятельно без специального оборудования достичь такого размера будет очень трудно, поэтому нужно просверлить отверстие немного шире, и подогнать края до нужного размера. Все нужно делать аккуратно, чтобы отверстие было ровное и не направляло пламя в разные стороны. Сделав отверстие, зафиксируйте заготовку в тисках. Затем аккуратно молотком наносите удары по будущей форсунке. Делать это нужно вертикально, с «оттяжкой» к центру заготовки. Постепенно деталь нужно прокручивать, обеспечивая идеальное отверстие без уклона.

Выполнив чеканку детали, головку форсунки нужно зашкурить ее наждачной бумаги с мелкой зернистостью. На заднюю часть детали следует нанести резьбу, чтобы соединить ее с трубкой. Более простой метод соединения – пайка форсунки к трубе. Но следует отметить, что в таком случае ремонт каких-либо деталей выполнить будет очень сложно.

В принципе это всё, теперь вы можете подсоединить к трубке баллон с газом, поджечь его и агрегат готов к работе. Но, теперь возникают некие трудности, которые препятствуют нормальной работе и приносят неудобства. Получается, что регулировать газовый поток можно только открывая и закрывая кран на газовом баллоне. В таком случае добиться требуемой силы пламени будет очень тяжело. Что же делать?

Работы по улучшению регулировки пламени

Горелки с регулировкой силы пламени

Чтобы обеспечить нормальную работу нашей горелки, необходимо оборудовать ее рассекателем и краном. Подходящее место для монтирования крана возле ручки, выше на 2–4 см. Но его можно устанавливать и на подводящей трубке. Подойдет кран от горелки отслужившего свой срок автогена или его другой аналог. Он стационарно закрепляется на трубке резьбовым соединением. Для уплотнения соединения используйте ФУМ-ленту.

Рассекатель будет установлен на трубу с форсункой. Его тоже нужно сделать из латуни Ø 15 мм. Наиболее оптимальный вариант – цилиндрическая деталь с отверстием для трубки с форсункой. Если таковой нет, сделайте следующее:

1. Возьмите латунную трубу Ø 35 мм и отрежьте кусок 100–150 мм.
2. Отступив от конца, маркером наметьте 3–5 точек ровно отдаленных друг от друга.
3. Просверлите в ней отверстия 8–10 мм сверлом и болгаркой сделайте к ним ровные пропилы.
4. Теперь можно подогнуть все к центру и приварить к трубке горелки.

Устройство форсунки горелки

Чтобы правильно закрепить рассекатель, его нужно разместить так, чтобы форсунка выступала на 2–3 мм от места соединения. Благодаря такому приспособлению можно добиться двух целей: защитить пламя от сильного ветра и обеспечить ему поток кислорода, который необходим для более устойчивого и сильного пламени.

Все места сварки можно сгладить при помощи болгарки. Тогда ваша самодельная горелка будет выглядеть более солидно. На этом все. Теперь остается только подвести газ и использовать горелку по назначению.

Изготовление мини-горелки

Миниатюрная горелка

Если вам нужно работать с мелкими деталями или платами, то такая большая горелка вам совсем не подойдет. В таком случае можно изготовить небольшую горелку из подручных средств, которая будет выдавать температуру до 1000ºC. Вам понадобятся:

1. Обычная капельница – 2 шт.
2. Игла для накачивания мячей.
3. Игла для медицинского шприца.
4. Паяльник.
5. Напильник.
6. Медная проволока.
7. Плоскогубцы.
8. Шлифовальный камень.
9. Флюс для пайки.
10. Термопистолет.

Устройство самодельной мини-горелки

Вооружившись всеми инструментами, можно приступать к работе. Для удобства разделим процесс на такие этапы:

1. Первым делом напильником нужно сделать пропил в игле для мяча. Он должен быть немного дальше середины. Бывают иглы, в которых такое отверстие уже есть, это еще лучше.
2. Затем возьмите иглу от шприца и изогните ее примерно на 45˚ посередине.
3. Так как на кончике игла срезана под углом, ее нужно сточить на шлифовальном камне так, чтобы образовался ровный, прямой срез.
4. Вставьте в отверстие иглы для мяча тонкую иглу. Ее кончик должен выступать на 1–2 мм.
5. Зафиксируйте иглу, обмотав место соединения тонкой медной проволокой.
6. Фиксация иглы Смажьте проволоку флюсом и припаяйте место соединения, чтобы сделать все герметичным.
7. Достаньте капельницы и подсоедините их к основаниям двух игл.
8. Зажимы-регуляторы сдвиньте к иглам, они будут служить ручкой и регуляторами подачи воздуха и газа.
9. Соедините их между собой термопистолетом.
10. Вот и все, теперь остается только подключить источник газа (зажигалку или газовый баллончик) и баллон со сжатым воздухом.

Через толстую трубку будет проходить газ, а через тонкую (медицинскую) сжатый воздух. Изменять давление газа и сжатого воздуха можно благодаря регуляторам капельницы. Такая маленькая горелка будет полезна для использования в домашних условиях.

Газовая горелка – полезный инструмент в умелых руках. Для того чтобы иметь ее, необязательно идти в магазин и тратить деньги на покупку. Все можно сделать самостоятельно. Главное, подготовить все материалы и инструменты, а также исследовать технологию по изготовлению горелки. Перед тем как приступать к работе, рекомендуем ознакомиться с устройством инструмента и принципом его работы. Тогда вам будет гораздо легче выполнить все самостоятельно.

Видео

Посмотрите видео о том, как сделать горелку из подручных материалов:

Видео об изготовлении миниатюрной газовой горелки:
