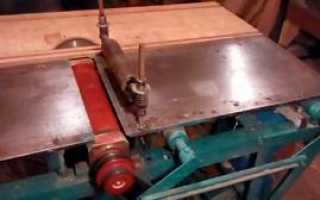

Как сделать рейсмусовый станок своими руками?

Как своими руками сделать универсальный фуговальный рейсмус

Выполнив универсальный в использовании рейсмус своими руками, можно будет существенно упростить обработку пиломатериалов, сэкономив на покупке профессионального инструмента. Рейсмусы используются для строгания пиломатериалов и придания поверхностям идеальной ровной формы. Самодельные станки отличаются универсальностью в использовании, позволяя гарантировать качественную обработку пиломатериалов и придание им необходимой формы.

Описание инструмента

Рейсмусы — это станки для обработки древесины, которые позволяют осуществлять строгание выравнивание поверхности пиломатериалов с выполнением досок заданной толщины. Такая обработка древесины выполняется при использовании пиломатериалов в строительстве и изготовлении из них различных конструкций. Строгальное оборудование востребовано на рынке и пользуется популярностью у обычных домовладельцев, которые самостоятельно занимаются строительством на даче и в собственном доме.

Самостоятельно изготовленные рейсмусы отличаются простотой конструкции, что позволяет выполнить их, используя в качестве основы электрорубанок, болгарки и другой аналогичный электроинструмент. Необходимо лишь позаботиться о наличии соответствующей схемы, придерживаться которой следует при выполнении самодельного оборудования.

Преимущества самодельных станков

Фуговальный станок своими руками отличается универсальностью использования. Функциональных возможностей такого оборудования будет достаточно для качественной обработки древесины. На самодельных станках можно не только строгать пиломатериалы, но и выполнять финишную обработку досок, придавая им необходимую толщину и идеально ровную поверхность.

К преимуществам изготовленных своими руками рейсмусов можно отнести следующее:

• Простота устройства рейсмусового станка по дереву.
• Функциональность и универсальность использования.
• Доступная стоимость используемых компонентов.
• Возможность последующей модернизаций.
• Надежность и ремонтопригодность техники.

Для изготовления самодельного рейсмуса своими руками можно использовать электрорубанок, на основе которого выполняется станок, позволяющий осуществлять качественную обработку древесины, в том числе строгание, обработку кромок и снятие фаски. Необходимо лишь подобрать качественный проект изготовления самодельного рейсмуса, что и станет залогом выполнения надежного и универсального в использовании оборудования.

Изготовление рейсмуса своими руками

В интернете можно найти различные схемы исполнения самодельных фуганков, которые отличаются функциональностью и простотой в изготовлении. В последующем следует придерживаться имеющейся на руках схемы, подбирая соответствующие компоненты и правильно собирая станок, функционал которого будет полностью отвечать требованиям домовладельцев.

Необходимые материалы

Существует множество вариантов изготовления самодельных строгальных станков, которые будут отличаться своей основой. Проще всего такой инструмент выполнить на основе электрорубанка или электролобзика.

Для выполнения рейсмуса потребуется следующее:

• Электрорубанок.
• Отвертки и ключи.
• Линейка и уголок.
• Шуруповёрт.
• Приводные звездочки.
• Велосипедная цепь.
• Брусья и планки из дерева.
• Лист фанеры толщиной 15 миллиметров.
• Длинные резьбовые винты.

Фанера и брус потребуются для изготовления основы станка и ручного стола, на который в последующем будет крепиться электрорубанок и другие элементы, отвечающие за функционал и безопасность использования оборудования.

Необходимо использовать качественную древесину, которую дополнительно рекомендуется обработать пропитками от гниения.

Пошаговая инструкция

Изготовление рейсмуса не представляет сложности, поэтому с выполнением такого оборудования справится практически каждый.

Необходимо будет выполнить следующую работу:

• Лист фанеры толщиной 15 миллиметров обрезается прямоугольником с шириной в 400 миллиметров и длиной в 500 миллиметров.
• В середине прямоугольника выполняют крепление-подставку, к которой в последующем будет крепиться электрорубанок. Подставка под рейсмус делается из куска фанеры и с тыльной стороны к основе крепится шурупами, что позволит гарантировать прочность и надёжность выполненного своими руками станка.
• Выполняется платформа под электрорубанок. В платформе выполняют проём, который по своим размерам идентичен форме электрорубанка. Используемый электроприбор крепится к платформе шурупами и зажимами.
• На основе платформы монтируется приводной механизм, который отвечает за подъем и опускание платформы с рейсмусом. В углах основы крепятся винты, имеющие крупную резьбу. В последующем на установленных винтах крепятся четыре звёздочки.
• Из фанеры выполняются небольшие подставки, на которые устанавливается платформа с верхней частью рейсмуса. Подставки крепятся к платформе шурупами или аналогичным крепежом. Необходимо продумать грамотное расположение кабеля от электрорубанка, который должен находиться на небольшом удалении от рабочей пилы рейсмуса.
• Фиксируют ручку, которая предназначается для регулировки расположение платформы. Проще всего зафиксировать ручку на длинный винт с крупной резьбой или закрепить её сразу несколькими саморезами.
• На заключительном этапе работы устанавливается индикатор и мерная планка.
• С помощью мерной планки можно будет измерить толщину обрабатываемых пиломатериалов. Её можно выполнить из небольшого куска пластмассовой или деревянной линейки. Индикатор можно сделать из указки или жестяной полоски.

Это самая простая конструкция рейсмуса, выполнить которую можно в домашних условиях. В сети можно найти различные чертежи рейсмуса из электрорубанка своими руками, которые будут отличаться своим функционалом и способом изготовления.

В последующем можно модернизировать выполненную базовую конструкцию станка, добавив дополнительные инструменты, что расширяет функциональные возможности оборудования.

Безопасное в использовании оборудование

Выполняя любой деревообрабатывающий самодельный станок, необходимо позаботиться о безопасности работы на оборудовании. Фреза по возможности должна быть закрыта защитными приспособлениями, а работа на станке, где рабочий режущий элемент не имеет какой-либо защиты, запрещается. Большинство самодельных схем изготовления рейсмуса имеют качественную защиту электрорубанка, что позволяет исключить травмы при работе с таким оборудованием.

• Работая с самодельным инструментом, необходимо использовать защитные очки и рабочие перчатки. В особенности последние потребуются при работе с грубыми плотными заготовками, когда отмечается биение самодельного рейсмуса из электрорубанка при обработке материала.
• Используемые шпильки не должны иметь трещин, дефектов и повреждений. При обнаружении трещин и повреждений следует заменить дефектные части станка.

При соблюдении простейших мер безопасности работа на рейсмусе не будет представлять какой-либо сложности, а сам станок прослужит в течение многих лет. на самодельных станках можно будет выполнять качественную обработку древесины, сэкономив на приобретении промышленных фрезеров.

Правила работы на фрезерах

Знание правил работы на рейсмусе позволит повысить качество обработки пиломатериалов, избавив домовладельца от каких-либо сложностей с эксплуатацией сделанного им инструмента.

Правила работы следующие:

• Шпильку станка устанавливают в правильное положение.
• В зависимости от размеров обрабатываемых деталей задают ход рейсмуса, для чего фиксируют направляющий брусок.
• Станок слегка наклоняют, что открывает режущую часть шпильки, закладывают внутрь обрабатываемый пиломатериал, после чего инструмент натягивают на себя, это позволяет режущей головке снять тонкий слой древесины.
• Раз за разом выполняют поступательные движения головкой рейсмуса, снимая слой древесины с обрабатываемых пиломатериалов, добиваясь их идеально ровной поверхности.

Правильно собранный рейсмусный фрезер на основе электрорубанка по функциональным возможностям, эффективности и производительности не будет уступать дорогому заводскому оборудованию. Потребуется лишь отыскать в интернете качественную схему изготовления рейсмуса и в последующем следовать чертежам, собирая электрический станок. Проще всего такой инструмент выполнить на основе электрического рубанка, который монтируется на фанерной основе. Простейшей рейсмус, изготовленный самостоятельно, будет отличаться функциональностью в использовании, гарантируя качественную обработку древесины.

Originally posted 2018-03-28 15:17:32.

Сборка рейсмусового станка своими руками

Очень часто при изготовлении деревянных деталей мастера должны обработать большое количество различных заготовок. Чтобы придать привлекательный внешний вид изделию, необходимо строгать доски, выровнять их толщину и сделать поверхность максимально гладкой. Затем эти детали можно использовать для конструирования мебели или отделки помещений. При выполнении подобных работ используют рейсмусовый станок. Если объем работ небольшой, то можно собрать рейсмус своими руками.

• Предназначение рейсмуса
• Классификация и возможности
• Устройство и принцип действия
• Сборка из электрорубанка
  • Наладка оборудования
• Изготовление шлифовально-рейсмусового станка
• Техника безопасности при работе

Предназначение рейсмуса

Самодельные рейсмусы могут быть разными по конструкции, но все они созданы для получения ровных по толщине деревянных деталей. Если набор досок имеет разную толщину, то с помощью этого станка можно привести заготовки к нужной. А также можно исправить всевозможные дефекты поверхности древесины.

Рейсмусовые станки разделяются на два основных типа:

• Шлифовальные.
• Режущие.

Основа станка — это П-образная станина. Обязательным элементом является вал, который крепится к чаше и фиксируется на специальной балке. Если станок режущий, то на валу закрепляется несколько ножей для срезания слоев древесины при вращении вала. В шлифовальных агрегатах используют абразивные валы, которые шлифуют деталь до нужного размера.

Классификация и возможности

Рейсмусовые аппараты разделяются по разным критериям. Несмотря на то что рейсмусы имеют одинаковое предназначение, они могут быть различны по исполнению.

Станки отличаются по следующим критериям:

• По приводу. Некоторые самодельные устройства имеют ручной привод, но чаще всего встречаются электрические. В бытовых моделях работает электропривод на 220 вольт, а в профессиональных стоит на 330 вольт.
• По типу подающих роликов. В станке может устанавливаться одна или две пары приводных роликов. Если установлена одна пара, то требуется очень сильный прижим заготовки к валу. Недостатком этой схемы является возможность вибрации при обработке. Более практичны и удобны системы с двумя парами подающих роликов. Их применяют в случаях, когда требуется обработать большой объем заготовок.
• По числу валов с ножами. Их количество влияет на разнообразие профилей, которые могут быть одновременно обработаны.
• По функционалу. Некоторые станки могут сделать не только черновую обработку изделия, но и последующую тонкую шлифовку. Таким образом, убираются различные сколы, вмятины и другие дефекты, которые неизбежно получаются при нарушении технологий фугования или ошибках мастера.
• По техническим характеристикам. Обычно эти устройства рассчитаны на мощность от одного до сорока киловатт с частотой вращения патрона до 12 тысяч оборотов в минуту. Рейсмусы могут обрабатывать заготовку от пяти до ста шестидесяти миллиметров при ширине строгания до 1350 миллиметров.

А также рейсмусы могут отличаться способами регулирования зазоров и устройством подшипникового узла на главном приводе.

Устройство и принцип действия

Стандартный станок может выполнять задачи приводного фуганка и строгального станка. Поперечный станок может применяться для коротких заготовок, а продольный подходит для длинных.

Самый простой станок имеет обязательный минимальный набор узлов:

• Электродвигатель, который обеспечивает вращение валов.
• Приводную передачу, которая может быть ременной, зубчатой или, если оборудование маломощное, со сменными шкивами.
• Вал с ножами. Ножи могут быть различной формы. На сегодняшний день лучшими считаются ножи спиральной формы. При работе они создают минимальный шум.
• Верхний узел, состоящий из переднего и заднего вальцов. Первый валец, который встречает заготовку, обладает рифленой поверхностью. Таким образом, он улучшает сцепление с доской и поддерживает правильное направление движения заготовки. Второй валец имеет гладкую поверхность, чтобы не испортить обработанную деталь.
• Прижимной узел. Он убирает стружку и предотвращает раскалывание детали. Изготавливается в виде массивного элемента из металла с подпружиненными зубьями или когтевых захватов.
• Нижний узел. Он отвечает за подачу бруска в рабочую область.
• Стол с узлом регулировки зазоров между вальцами верхнего и нижнего уровня.
• Станина. На ней размещаются все оставшиеся элементы рейсмуса.

Вращение от электродвигателя станка передается рабочему валу при помощи приводной передачи.

Заготовочная доска помещается в рабочий зазор и плотно прижимается к нижнему узлу. Затем деталь заводится под верхние прижимные вальцы. Рифлёный валик захватывает переднюю часть доски и подает её к рабочему валу. Верхние и нижние направляющие зажимают полуфабрикат и фиксируют изделие при обработке. Прижимное устройство препятствует сбору стружки.

Когда деталь выходит с заднего гладкого вальца, в передний подается следующая деталь и таким образом, обеспечивается непрерывный рабочий процесс.

Сборка из электрорубанка

Ручным прибором тяжело долго и продуктивно работать, поэтому многие умельцы собирают рейсмус из электрорубанка своими руками. Конструкция несложная, много материалов не требуется, и любой мастер может её повторить в домашних условиях или в небольшой мастерской.

Для изготовления самодельного рейсмуса нужны следующие инструменты:

• Токарный станок для вытачивания валиков.
• Сверлильный станок для сверления отверстий под различные крепёжные элементы.
• Сварочный аппарат, чтобы собрать тяжелую станину и подающий стол.
• Дрель. С её помощью можно быстро просверливать мелкие отверстия и закручивать болты.
• Болгарка потребуется для вырезания деталей будущего станка по чертежам. При работе надо не забывать делать припуски на толщину режущего полотна болгарки, чтобы конструкция получилась правильной и ровной.

Обычно общие размеры самодельных станков не превышают 1х1 метра. Поэтому рейсмусы легко переносить и размещать в любых удобных и доступных местах. Главное, чтобы подход к ним был всегда свободным.

Схема расположения основных элементов, следующая:

• Стол основной для подачи и выдачи изделия (1)
• Собственно, само деревянное изделие (2)
• Предохранитель (3)
• Верхний рифлёный валик, который подает заготовку (4)
• Прижимная колодка, следящая, чтобы стружка не забивалась (5)
• Главный ножевой вал (6)
• Вторая прижимная колодка (7)
• Верхний гладкий валик (8)
• Нижний валик с гладкой поверхностью (9).

Сначала надо собрать станину. Отлично подойдет железный угол или профильная квадратная труба с размерами пятьдесят на пятьдесят миллиметров. Чем больше размер этих элементов, тем больше возможна вибрация запущенного станка.

После подготовки деталей для станины при помощи сварочного аппарата собирается каркас. Перед этим надо просверлить сверлильным станком отверстия. Для погашения вибрации каркас лучше всего забетонировать.

На токарном станке изготавливаются валы: ножевой и вспомогательный. Если есть возможность, то лучше приобрести готовые. От качества этих элементов больше всего зависит внешний вид будущих изделий.

Электромотор может иметь мощность четыре — пять киловатт. Для шкивов мотора и валов подойдут шестерёнчатые варианты. В этом случае можно использовать в качестве передачи вращения цепи.

Прижимные валы лучше всего получаются из выжимающего узла от старых стиральных машин. Резиновое покрытие этих валиков очень нежно обращается с поверхностью древесины и не деформирует её.

С помощью сварочного аппарата создается обрамление для валиков. Сами валики крепятся на болты. Если с одной стороны вала использовать пружины, то появится возможность перемещать валы по вертикали.

Сварочный аппарат поможет сделать часть рулевой тяги — это будет ограничителем. На регулировочные крепления крепится столешница. Она состоит из передней и задней части.

Перед началом пусковых работ проверяют правильность расположения и заточки ножей.

После окончания сборки станка можно приступать к наладке и проверке его работоспособности.

Наладка оборудования

Перед началом работ необходимо убедиться в надежности всех креплений и достаточной затянутости болтов.

Регулируют станок, проверяя степень натяжения подающих валов. В случае полного заполнения рабочего стола увеличивают давление передних валиков.

При обработке небольших элементов давление уменьшают, чтобы не повредить деревянную поверхность.

При правильном понимании принципов работы рейсмуса его настройка проходит быстро и результативно.

Необходимо помнить, что для качественной работы не надо устанавливать максимальную глубину строгания. Лучше произвести несколько операций подряд и тогда хороший результат не заставит себя ждать.

Изготовление шлифовально-рейсмусового станка

Несложный шлифовальный рейсмус можно самостоятельно изготовить из обычной электродрели.

Требуется лишь немного терпения и времени.

Понадобятся следующие детали:

• Дрель электрическая или шуруповерт.
• Лист фанеры толщиной около пятнадцати миллиметров.
• Гайка с «ушками».
• Болт М16 и несколько саморезов.

Из фанеры собирается небольшая станина удлиненной формы, на которую с одного края устанавливают изготовленную угловую конструкцию с отверстием. Собранный узел представляет собой раму, к которой прикрепляется электродрель, а её патрон вставляется в подготовленное отверстие.

После чего вырезаются две боковые в форме равносторонней трапеции, в которых просверливают сквозные отверстия под ось будущего вала. В эти отверстия вставляются посадочные подшипники. Боковые станины закрепляются на фанерном основании на противоположных сторонах. Крепление элементов происходит за счет столярного клея и саморезов.

Затем собирается подъемный стол, по которому будет скользить обрабатываемая деталь. Регулируемый подъем нужен для того, чтобы менять расстояние между столом и валом. Это расстояние и определяет толщину детали, которая обрабатывается.

Подвижная станина крепится к основной раме специальной направляющей.

Основной вал собирается из нескольких кусков фанеры круглой формы. Заготовки склеиваются между собой и в результате получается шлифовальный барабан. Полученный вал аккуратно протачивается насквозь дрелью. Потом с помощью циркулярной пилы делается продольный паз для закрепления наждачной бумаги.

Из листа наждачной бумаги вырезается полотно нужного размера и наматывается на вал. Края полотна заправляются в паз вала и закрепляется на нём шурупами или саморезами.

Готовый наждачный вал насаживается в опорные подшипники и рейсмусовый станок своими руками готов.

Техника безопасности при работе

Перед включением станка необходимо проверить состояние заточки ножей и правильность их положения. Надо убедиться, что ножевой вал надежно огражден. Запрещается обрабатывать заготовки если они короче, чем расстояние между валами.

Основные требования техники безопасности очень требовательны и включают в себя:

• Обязательное заземление, для предотвращения ударов тока или пожара.
• Ни в коем случае нельзя приближать руки к крутящимся валам.
• Длинные волосы должны быть убраны под головной убор.
• Рукава одежды должны быть или закатаны, или плотно застегнуты на запястьях.
• Под рабочим столом должен находиться резиновый коврик.
• При включенном станке запрещено проводить любые ремонтные работы.
• Перед включением устройства проверяют исправность всех узлов и электрического провода.

Деревянные бруски подаются на рабочую поверхность и в станок торцом к торцу. При этом должна использоваться вся доступная ширина рабочего стола.

Соблюдение несложных правил предотвращает травмы и порезы.

Рейсмусовый станок своими руками чертежи

Многие люди, в наше время, занимаются обработкой древесины. Однако, простым, ручным рубанком придётся очень долго обрабатывать поверхность древесной заготовки. На помощь столярам и простым любителям обработки древесины приходит рейсмусовый станок.

Общие понятия

Это оборудование выполняет строгальные действия, которые называются рейсмусованием. Именно в честь такого действия станок и получил своё название. В свою очередь, перед строганием древесной плоскости, она должна быть идеально ровной. Такого результата добиваются с помощью фуговального станка, который выравнивает горизонталь на дереве. Однако, эта работа считается черновой.

Предназначение

Реймусное оборудование имеет своё предназначение во многих отраслях, где используется древесина. С его помощью обрабатываются различные щиты, бруски, доски. Достигается идеальный результат по всем плоскостям изделия.

К примеру, если взять деревянный брус, то он будет, по окончании строгальных действий, очень гладким со всех четырёх сторон. Рейсмусы, в частности производственные, имеют такое свойство, как обработка больших площадей и количества досок, имеющих большую ширину.

Разновидность оборудования

Рейсмусовое оборудование различают по следующим критериям, а именно по количеству ножей на режущем вале:

Рейсмус односторонний

Такой станок является самым простым и имеет на основном вале всего — лишь один нож.

Также, односторонний рейсмусовый станок, считается бюджетным вариантом и предназначен для домашних работ.

За счёт одного ножа, он способен обрабатывать только одну сторону изделия.

Рейсмус двухсторонний

Это оборудование имеет в своей конструкции два вала с ножами, расположенными параллельно друг другу.

Этот модуль считается более производительным.

Имеет автоматизированную подачу древесной заготовки.

Профессианальный рейсмусовый станок

Рейсмус особый

Такие станки имеют в своей конструкции от трёх валов с ножами и более.

Предназначен этот рейсмус уже для профессиональной обработки дерева, а также имеет возможность производить детали в большом объёме..

Ценовая категория этого оборудования колеблется от 35 тысяч до 100 тысяч рублей. Однако если станки созданы по последнему слову техники, то цена, соответствующе, будет довольно высокой. Поэтому проще всего, а также дешевле будет создать собственноручный проект.

Помимо ножевого различия, рейсмусы различаются также по сфере применения

Бюджетно — бытовой

С их помощью, есть возможность добиться неплохой производительности. Отличается доступной ценовой категорией, малыми габаритами. Приобретя данный станок, вы с легкостью сможете построить свой собственный дом.

Комбинированный

Ограничен малым объёмом работ, малой ценой. Предназначен он преимущественно для бытовых целей. Во многих домашних целях этого оборудования вполне достаточно.

Полупрофессиональные

Получили широкое применение в столярных мастерских. Такое оборудование способно производить внушительные объёмы готовых изделий.

Профессиональные рейсмусы

В связи с тем, что такое оборудование более мощное, чем его меньшие собратья, оно способно производить огромные объёмы мебельных заготовок и комплектующих. Применяются они на деревообрабатывающих заводах.

Промышленные модули

Используются только на лесопилках, на предприятиях занимающихся добычей и обработкой древесины. Такие станки имеют огромные габариты, мощность, поэтому использование их в быту будет нецелесообразно.

Конструкция самодельного станка

Как видно их картинки выше, конструкция данного станка не такая уж и сложная. Передний и задний столы, по которым производится подача дерева на обработку, должны быть ровными и гладкими, а также располагаться в одной плоскости, для беспрепятственной подачи древесины. Многие столяры создают рейсмусы из электрорубанка и из фрезера. Такая конструкция довольно проста.

Принцип работы

Схема устройства рейсмуса.

Принцип работы станка заключается в плоском строгании поверхности древесной заготовки. Самым главным орудием данного станка является вал с ножами, который и производит основную работу. Суть заключается в следующем. Деревянная доска подаётся руками или автоматически, специальными прижимными валиками. Материал обрабатывается с одной стороны, как правило, сверху. В некоторых случаях снизу и сверху. Ножевой вал регулируется на необходимый уровень толщины, а доска проходит полноценное строгание. В результате получается идеально гладкая поверхность.

Рейсмусы относятся к высокопроизводительным станкам по древесной обработке. Ведь ручным рубанком много дел не сделаешь. Для необходимого результата достаточно настроить оборудование на нужные габариты и тогда, можно производить детали партиями.

Сборка рейсмусового станка своими руками по чертежам

Сборка не занимает много времени и не требует большое количество материалов. Однако чтобы сборка осуществилась, необходимо иметь следующие инструменты и оборудование:

Токарный станок

Понадобится для изготовления элементов вращения, в данном случае валики.

Станок сверлильный

Пригодится для осуществления отверстий для крепёжных элементов и так далее.

Сварочный аппарат

В свою очередь, сварка и есть основной инструмент для сборки станины, подающего стола.

Дрель

Пригодится для более мелких сверлений, возможно для закручивания болтов, если это будет уместно.

Болгарка

Прежде чем заниматься сборкой конструкции, необходимо правильно, по чертежам с размерами, отрезать все необходимые детали.

Совет: При работе с болгаркой следует учитывать размеры и толщину режущего диска, иначе конструкция может получиться не ровной.

Если вы не знаете, как сделать и из каких деталей можно собрать станок, то в просторах интернета можно с лёгкостью найти бесплатные чертежи и фото для сборки. Ниже будет представлен один из таких чертежей, который мы и будем разбирать.

Как правило, все самодельные рейсмусовые станки имеют габариты 1х1 метра. Это позволяет перевозить его и переносить в нужное вам место. Однако стоит учесть, что оборудование должно быть расположено таким образом, чтобы он был доступен со всех сторон. То есть подход к нему должен быть свободным.

Перед началом сборки

Очень важно ознакомиться со схемой расположения всех деталей на станке:

• Стол подачи и выдачи заготовки. (1)
• Непосредственно сама древесная заготовка.(2)
• Предохранительное приспособление. (3)
• Подающий верхний валик, имеющий рифлёную поверхность. (4)
• Передняя колодка прижимная, так называемый «стружколоматель». (5)
• Основной вал с ножами. (6)
• Прижимная колодка задняя. (7)
• Подающий валик, имеющий гладкую поверхность, расположенный вверху. (8)
• Гладкий валик, расположенный снизу. (9)

Совет: Первоначально нужно сделать наброски чертежей с размерами.

Первым делом

Изготавливается станина для будущего изобретения. Для этого можно использовать железный уголок размером 50х50 мм, либо профильную, квадратную трубу размером 40х40 мм. Большие размеры этих деталей могут спровоцировать ненужную вибрацию при работе со станком.

После того, как все элементы станины готовы, в работу вступает сварочный аппарат и создаётся каркас для станка. Сверлильным станком предварительно делаются все необходимые отверстия, нужные для будущей сборки. Каркас желательно забетонировать, чтобы исключить излишнюю вибрацию в будущем.

Когда каркас сварен, производится установка ножевого и остальных валов. Лучшим вариантом будет приобретение их в готовом состоянии. Это позволит улучшить качество будущих изделий. Но, если нет возможности, их можно изготовить на токарном станке.

Шкивы мотора и валов

Желательно приобретать шестерёнчатые, что позволит использовать цепь. Мотор можно выбрать асинхронный, мощностью 4 — 5 киловатт. Если есть возможность достать ручной выжиматель белья, от старых советских стиральных машинок, его ролики можно использовать в качестве прижимных валов.

Прорезиненное покрытие этих валиков позволит меньше деформировать древесину. Обрамление для валиков изготавливается с помощью сварки, а крепится на болты с пружинками с одной стороны. Это позволяет им двигаться по вертикали.

С другой стороны

Сваривается кусок рулевой тяги, в качестве ограничителя. Сама столешница, которая состоит из двух частей, задней и передней, крепится на подготовленные регулировочные крепления. Это позволяет регулировать высоту стола.

Совет: Перед тем, как начинать работу, важно убедиться в правильности заточки ножей на вале, а также их расположение.

Когда всё готово, можете приступать к деревообрабатывающим работам.

Наладка оборудования

Весь станок, перед работой, в домашних условиях, должен быть налажен должным образом. Регулирование производится за счёт натяжения или послабления подающих валиков. Если рабочий стол на станке будет заполнен практически полностью, то возникнет необходимость увеличить давление валиков на подаче.

Если же обрабатываются маленькие детали, то это давление необходимо уменьшить, это делается для того, чтобы древесина не была помята, в прямом смысле этого слова.

Если правильно разобраться со строгальным оборудованием и понять весь его механизм, то настройка при последующих работах не составит особого труда.

Техника безопасности при работе

Все техники безопасности в работе со станками одинаковы и крайне требовательны. В перечень этой техники входит следующее:

1. Нельзя совать руки, где крутятся валики — это может привести к серьёзным травмам.
2. Станок должен быть заземлён, чтобы избежать ударов током и пожара.
3. Присутствие резиновых ковриков около станка крайне необходимо.
4. Категорически запрещено производить чистку станка, во время его работы.
5. Запрещено заниматься ремонтом деталей оборудования, когда станок включен в электрическую сеть.
6. Перед включением станка необходимо убедиться, что все механизмы исправны.
7. Перед включением убедиться в исправности электрического провода.

Соблюдение простых правил безопасности при работе с самодельным станком сохранит ваше здоровье и жизнь.

Видео обзоры

Обзор самодельного рейсмусового станка с автоматической подачей

Обзор поэтапной сборки собственноручного рейсмуса

Обзор работы рейсмусового станка

Изготавливаем рейсмусовый станок в домашних условиях

Здравствуйте уважаемые читатели и подписчики блога, на связи с вами Андрей Ноак! Сегодня я – Андрей Ноак готов делиться с вами полезной информацией. Речь пойдет о самодельном рейсмусе. А именно, о том, как сделать рейсмусовый станок своими руками в домашних условиях.

Купить или сделать, что выгоднее?

Мы часто откладываем свои мечты «на потом». Всё больше думаем, как бы побыстрее расправиться с задачами привычным способом по типу – «нажал на кнопку и спина мокрая». (Это я об обычном фуганке).

Слово «самодельный» скептики относят к разряду «непрофессиональный». Отнюдь. 50% мастерских работают на самодельном оборудовании. Главное результат! Верно? А уж, какие станки использует мастер, клиенту без разницы (если вы берёте заказ в работу).

Ну а если вы решили что-то построить или смастерить для себя, то вам сам Бог велел закатать рукава и создать свой собственный станок, дабы «не влететь в копеечку».

Для каких целей нужен рейсмусовый станок?

Главная цель приобретения рейсмуса – это облегчить себе труд и одновременно сэкономить на покупке досок и на услуге по их обработке.

Если вы в строительстве уже долгое время, то знаете, что выгоднее покупать не строганные доски. Это гораздо дешевле. Но такие доски использовать нельзя! Травмоопасно и не эстетично. Что в таком случае делать? Ведь хочется и в убытке не остаться и получить качественный продукт. Разберёмся в истоках, дабы понимать, о чём речь.

Рейсмус предназначен для строгания и выравнивания толщины досок. Он обрабатывает большое количество материала за минимальный срок. А самодельный рейсмусовый станок – это практически мини завод в домашних условиях! Завод калибровки дерева. А какое качество на выходе! Доска к доске! Все одинаковой толщины, ровные, гладкие! Любо дорого смотреть. А работать с такими деревянными досками одно удовольствие!

Дерево любит уход, крепкие руки и качественное оборудование

Вот вам простой пример. Хозяйка на кухне делает нарезку овощей вручную. При этом она тратит уйму времени и сил. Да и овощи получаются не ровные, не такие, как нужны для идеального салата. Так и хочется сказать ей: «Алё, очнись! На дворе 21 век! А комбайны на что изобрели?»

Так вот, я считаю, каждый уважающий себя хозяин – мастер столярного дела обязан иметь в своём арсенале из строгального оборудования – рейсмусовый станок. Это выгодно и функционально. Качество досок получается идеальное!

Сколько времени понадобится для того, чтобы самому сделать рейсмусовый станок?

Сразу стоит отметить, что это задача под силу каждому мастеру, кто как-то связан со строительной деятельностью или столярной профессией. Соорудить его можно буквально за пару часов при наличии всех составляющих частей и нужных деталей. Ну а на более сложную модель, конечно же, придётся потратить времени чуть побольше.

Что необходимо иметь для изготовления самого простого рейсмусового станка? На этот вопрос отвечу чуть позже. А сейчас разберёмся в необходимости данной задачи. Начнём с главного вопроса.

Во сколько вам обойдётся станок в домашних условиях?

Мой давний знакомый на днях сообщил радостную новость. Он приобрел, наконец-таки тот самый рейсмусовый станок по дереву, о котором так давно мечтал. Да, это реально круто! Но ведь он мог потратить деньги на какое-либо дополнительное оборудование, успей он прочесть мои советы.

Если в дух словах, то он купил то, что мог сделать сам в домашних условиях.

Ну, может, получилось бы не один в один. Но, тем не менее, с функциями, которые выполняет его дорогостоящий станок, самодельный рейсмус из строгального станка справится на ура!

Как сделать своими руками то, что обычно покупают за огромные деньги? И во сколько это обойдётся? Цена вопроса минимальна.

Всё, что есть под рукой, можно применить. Зависит от выбранной вами модели. Для более сложных станков с использованием шлифовки, например, список необходимых деталей увеличивается.

А делать его можно из «отходов». Столешницу для своего рейсмуса я вырезал из старой мойки. А ведь её участь была уже решена. Её отправляли на помойку! Я подарил ей новую жизнь!

Далее по такой же схеме собираем весь станок. Что плохо лежит – всё пускаем в дело. В общем, берем строгальный станок, и обеспечиваем его приборами для точного строгания.

Итак, если вы знаете, в чём главное отличие электрофуганка от рейсмусового станка, то явно понимаете, что без такого помощника в строительстве любого объекта или при изготовлении предметов мебели обходиться довольно сложно.

Из строгального станка не выйдут откалиброванные доски. Он просто строгает! А рейсмус выдаст вам доски идеально ровные одинаковой толщины, точно под копирку.

Мы, наконец, подошли к основному вопросу.

Какие инструменты понадобится для того, чтобы сделать самодельный рейсмус?

Для начала пробуем собрать самый простой. Поехали. Мы делаем мини станок из электрорубанка для обработки небольших брусочков и реек с максимальной высотой обработки – 100мм. Максимальная ширина заготовки -110мм.

Итак нам понадобится:

• Электро-лобзик;
• Электро-дрель;
• Измерительный инструмент.

1. Электрорубанок;
2. Уголки;
3. Фанера;
4. Саморезы;
5. Шпилька или длинный болт.

Ну а теперь перейдём к деталям и у нас получится как бы пошаговая инструкция изготовления.

Процесс подготовки к работе

Чтобы регулировать толщину заготовки, фуганок должен опускаться и подниматься (фиксироваться). Следовательно, наша основная задача подвесить электрорубанок над столешницей.

Можно, конечно, сделать всё на глазок, но лучше заранее продумать все детали. Делать чертежи мини станка не обязательно самому, можно поискать в интернете. Но я все таки рекомендую расчертить изделия своими ручками и уже на основе чертежа что то делать. Так вы сможете продумать каждую деталь лучше, да и можно будет использовать в его строительстве все что плохо лежит :-)!

Этапы работы

1. Снимаем заднюю плиту с электрорубанка и устанавливаем основу, на которой будут находиться крепёжные планки;
2. Нарежем из фанеры детали: 4 штуки направляющие для подъема и опускания электрорубанка, боковые щёчки, 2 крышки для регулировки;
3. Делаем корпус (основание) и крепим к нему 4 направляющие;
4. Заранее в нижней крышке делаем отверстие и крепим гайку с резьбой М10;
5. Вставляем в него каретку и сверху накрываем верхней крышкой (в крышке вставлен подшипник: 30 x 10 x 10);
6. Вставляем винт М10 (шаг резьбы 1.5 мм)

Запуск станка

1. Ставим станок на верстак (стол);
2. С помощью линейки или любого другого измерительного прибора выставляем высоту электрорубанка и фиксируем его;
3. Подключаем к сети электрорубанок. Чтобы запустить его на постоянную работу нажимаем кнопку пуска и фиксируем боковой кнопкой;
4. Приступаем к работе. Пропускаем несколько заготовок.

Если осталась неровность на досках, надо уменьшить толщину заготовок.

1. Опускаем электрорубанок вниз на нужную толщину и пропускаем ещё раз. И так продолжаем добиваться нужного размера.

Калибровка считается выполненной, если на выходе доски получились одинаковой толщины

Заключение

Вот, пожалуй, и всё по этой теме. Надеюсь мои советы пригодились уже многим. Я рад приносить пользу, и благодарю вас, уважаемые читатели, за отзывы, которые вы ежедневно оставляете мне.

Статья была полезна? Оставьте комментарий. Возможно, в обсуждениях кто-то поделиться и своим опытом.

Будьте в курсе моих новостей и не забывайте подписаться на обновления. Желаю всем удачных свершений, новых открытий и изобретений. С вами был Андрей Ноак.

Как сделать самодельный рейсмус своими руками: чертежи, видео

Мастера, которые часто работают с теми или иными деревянными заготовками, сталкиваются с необходимость осуществлять строгание большого количества досок для придания им привлекательного внешнего вида. При этом также необходимо выравнивать их толщину, делать их поверхность гладкой, благодаря чему материал можно будет использовать для производства мебели, отделки помещений или во многих других подобных целях. Лучше всего для выполнения таких работ подходит рейсмусовый станок по дереву.

Сейчас стоимость такого типа оборудования достаточно высокая, даже в том случае, если это небольшой станок для использования в домашней мастерской. В результате этого сделать такую покупку может далеко не каждый. В таком случае правильным решением будет сделать рейсмусовый станок своими руками по готовым чертежам. В итоге, на обычном рабочем столе можно будет самому быстро и качественно строгать разнообразные деревянные заготовки.

Стол и рама будущего станка

Перед тем, как начинать самому делать рейсмус по дереву, следует определиться с его конструкцией, ознакомиться с готовыми чертежами(в конце статьи). Вся конструкция должна располагаться на рабочем столе так, чтобы вокруг него можно было свободно ходить для подачи материала. Такой инструмент можно использовать и в домашней мастерской, поскольку размеры его совсем небольшие.

Главное – чтобы поверхность стола, где он будет находиться, была максимально ровной для предотвращения возникновения сильных вибраций.

Чтобы сделать такое оборудование для домашнего использования, обычно подходит следующая конструкция. Рабочий стол станка и его рама являются сварными, для этого используется металлический уголок и квадратная труба размеров 50×50 и 40 миллиметров соответственно. В принципе, при сборе стола и основания станка можно использовать материалы не только таких, но и любых других размеров, но следует помнить, что чем массивнее будут используемые элементы, тем более устойчивым будет оборудование, и тем меньшие вибрации будут возникать при его работе.

Чтобы сделать рейсмусовый станок для домашней мастерской, понадобятся:

• сверлильный станок;
• токарный станок;
• сварочный аппарат;
• дрель;
• болгарка.

Ножевой вал

Следующий элемент, наличие которого в рейсмусовом станке является обязательным, – ножевой вал. Это основная часть станка, которая и осуществляет обработку деревянных заготовок. Оптимальным вариантом является покупка готовой конструкции с буксами, поскольку самодельные валы очень сложно сделать хорошо сбалансированными. Подходящим вариантом будет использование трехсот миллиметрового вала, в конструкции которого есть три ножа. Шкивы вала и двигателя лучше всего выбирать ступенчатыми, что же относится к оборотам вала, то оптимальным вариантом будет 4000-7000 оборотов за минуту.

Для работы такого вала подойдет асинхронный двигатель с мощностью 4-5 кВт. Важным преимуществом подобного выбора является тот факт, что сделав станок с таким двигателем, его можно будет запускать от однофазного электрического тока, что значительно сокращает затраты и сложность в использовании оборудования.

Прижимные ролики лучше всего выточить самостоятельно, также неплохим вариантом будет использовать готовые детали от старых стиральных машин советского образца. Раму роликов нужно сделать сварной на подпружиненных болтах.

Регулировочные болты и подача заготовок

Согласно используемому чертежу, стол для установки рейсмусового станка необходимо устанавливать на регулировочные болты, что даст возможность при необходимости отрегулировать его. Чтобы максимально точно отрегулировать плоскость стола, а также предотвращать необходимость регулировки каждого болта по отдельности, к ним можно приварить велосипедные звездочки, соединив их цепью. Пружины можно взять от клапанов с двигателя любого грузовика.

В используемом чертеже ручная подача заготовок. Но всегда есть возможность усовершенствовать конструкцию, оснастив стол для станка системой автоматической подачи заготовок. В таком случае заготовка будет очень плавно подаваться в станок, что обеспечит точное снятие требуемого слоя древесины при строгании.

Кроме того, нелишним будет использование специальных вальцов, которые будут прижимать заготовку к рабочей поверхности в процессе ее обработки. Качественно сделать это вручную очень сложно, в то время, как вальцы справляются с такой задачей «на отлично».

На этом сборка рейсмусового станка закончена. Чтобы предотвратить образование коррозии и грибков, рекомендуется покрасить все металлические части такого самодельного оборудования. Не нужно красить только нижнюю рабочую часть инструмента, которая и будет осуществлять обработку материала.

Подготовка станка к работе

Независимо от того, какой рейсмус используется – самодельный или заводской, перед проведением любых работ его необходимо настроить для работы. От этого напрямую будет зависеть не только качество выполняемых работ, но еще и безопасность работника, который использует такое оборудование при обработке деревянных заготовок.

Кроме того, при подготовке к работе необходимо помнить, что в случае значительного заполнения стола при необходимости одновременной подачи нескольких деталей по всей ширине стола, в процессе строгания щита большой ширины или тому подобных работ давление в подающих вальцах необходимо отрегулировать так, чтобы оно было повышенным, поскольку в подобных случаях работы сопротивление резанию значительно увеличивается. Если же осуществляется обработка деталей небольшой ширины или стол заполнен не полностью, чтобы не допустить смятия древесины при ее обработке давление в вальцах следует уменьшить до нужного уровня.

Безопасная работа на станке

Перед каждым началом работы на станке необходимо тщательно проверять правильность положения ножей, а также уровень их заточки. Ножевой вал всегда должен быть огражден. На самодельном рейсмусовом станке нельзя обрабатывать детали, длина которых меньше, чем расстояние между валами.

Для предотвращения возможности получить ту или иную травму категорически запрещено ремонтировать, настраивать или чистить станок, а также чистить рабочий стол со станком при его работе.

Подавать заготовки дерева на рабочий стол и в сам станок необходимо торец в торец, при этом необходимо использовать всю ширину стола.
