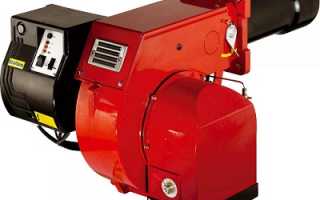

Как сделать дизельную горелку своими руками?

Как сделать дизельную горелку своими руками?

Котлы на жидком топливе – это устройства, работа которых отличается высокой эффективностью. Они легко справляются с обогревом как бытовых так производственных помещений. Имеют свою конструктивную особенность — наличие дизельной горелки. Именно дизельная горелка обеспечивает работу подобного оборудования, сохраняя в нашем доме тепло и уют!

Жидкое топливо используется разных видов: дизель-топливо, керосин, переработанное масло и др.

Варианты дизельных горелок

Горелки на дизельном топливе – устройства, которые подготавливают топливо к воспламенению в камере сгорания. Всех их разделяют по таким принципам:

• По сжиганию топлива – горелки, имеющие форсунки, распыляющие топливо на мельчайшие частицы с воздухом, а также горелки, имеющие предварительную газификацию, и испарительные горелки.

• По видам сжигаемого горючего: горелки, предназначенные лишь для жидкого горючего, и горелки комбинированные, могут использоваться для двух видов топлива (жидкого и газообразного, т.е. горелки газово дизельные).

• По режиму работы дизельных горелок: двухступенчатые, одноступенчатые, модулируемые.

Принцип работы горелки

Форсунка является одной из главных составляющих горелки, при помощи которой происходит распыление горючего в дизельных отопительных котлах . Принцип действия такой форсунки для дизельных горелок происходит в несколько этапов:

1).Подача горючего. Топливо находится на сохранении внутри топливного бака. Оно транспортируется по топлипроводам благодаря топливному насосу.

2).Фильтрация топлива. Любой вид топлива может загрязняться. Исходя из этого, перед тем как топливо поступит в горелку, оно очищается при помощи топливного фильтра. Данный фильтр необходим, он очищает от различных механических примесей, после чего очищенное топливо поступает в камеру предварительного нагрева. Эта процедура важна для уменьшения вязкости. Температура для подогрева поддерживается автоматически.

3).Процесс сжигания горючего. Топливо подается из камеры нагрева по принципу инжекции: с помощью сильного потока сжатого воздуха создается процесс разрежения в топливном трубопроводе, происходит засасывание топлива. В итоге воздушный поток и топливо, смешиваясь, поступают в форсунку. Внутри форсунки жидкость распыляется на мельчайшие капельки, заполняя собой весь объем камеры сгорания. Сильный, сжатый воздушный поток создается благодаря компрессору. Вторичный воздух подает вентилятор, оснащенный специальной заслонкой для регулировки.

4).Разжигание горючего. Процесс разжигания жидкого горючего происходит благодаря электродам или трансформаторам розжига, автоматически.

Выбор режима работы горелки

Как правило, горелки имеют автоматический блок управления, который контролирует безопасность работы оборудования и его температуру.

Горелка может работать в таких режимах:

• В одноступенчатом режиме, т.е. всегда на 100% мощности. В данном случае температура теплоносителя регулируется за счет постоянного включения и выключения горелки.
• В двухступенчатом режиме – работа горелки как на всю 100% мощности, так и только на 40%.
• В двухступенчатом промежуточном режиме – тут мощность горелки плавно переключается между 40% и 100%.
• В модулируемом режиме – т.е. регулировка температуры теплоносителя происходит благодаря плавному переключению мощности горелки в границах от 10% до 100% ее мощности.

Что же касается выбора горючего, то к нему существуют свои требования, с которыми Вы сможете ознакомиться непосредственно в паспорте горелки.

Как выбрать горелку

Выбирая горелки на дизельном топливе, следует обращать внимание на следующие ее характеристики:

· Используемый вид сжигаемого горючего;

· Количество расходуемого топлива;

· Параметры и вес;

· Паспортные требования от производителя.

Как установить горелку

Горелку на дизеле следует монтировать после того как установлен котел и дымоход. Процесс установки горелки предусматривает и монтирование дополнительного оборудования, а именно, топливного бака с поплавком, фильтра, насоса, системы трубопроводов, компрессора, вентилятора и горелки с режимами управления и системой для розжига.

В некоторых горелках на дизеле имеются все необходимые элементы и поэтому такие горелки не требуют установки дополнительного оборудования.

От того, насколько правильно будет установлена горелка, зависит будет ли эффективна и безопасна работа всего отопительного котла. Поэтому, для грамотно выполненного монтажа горелки следует придерживаться правил по монтажным работам. А желательней — обратиться за услугами к профессиональным мастерам.

Настройка горелки + ее сервисное обслуживание

Настройкой дизельной горелки должны заниматься специалисты, которые ее устанавливали. Именно они должны настроить ее на конкретный вид горючего. Однако во время эксплуатации горелки также требуют внимания. Их составляющие испытывают сильные перепады температур, засорения топливных трактов (от плохого качества солярки), что в дальнейшем приводит к поломке, выводит из строя оборудование. Поэтому, для продолжения срока эксплуатации, а также во избежание поломок горелок на дизеле, следует время от времени делать профилактическое обслуживание.

Рекомендуется! Проводить сервисное обслуживание дизельных горелок перед наступлением сезона отопления!

В сервисное обслуживание входит:

1. Оптимизация настройки режимов горения;
2. Чистка составляющих горелки;
3. Замена изношенных частей горелки;
4. Чистка или замена фильтров;
5. Анализ переработанных продуктов.

Итак, теперь разберемся, как проводится настройка дизельной горелки:

После того как установлена горелка, ее необходимо настроить. Все что касается настроек горелки, все требования и правила, Вы сможете найти в ее паспорте.

Итак, на примере дизельн.горелки Lamborghini ECO3r, расскажем Вам, как настроить ее самостоятельно. Данная настройка состоит из нескольких шагов:

1).Подготовка инструментов и оборудования (манометра, газоанализатора, теста для замеров сажи, насоса для топлива, монтажного инструмента).

2).Далее снимаем крышку горелки.

3).Затем подключаем ниппель для подключки шлангов для топлива, учитывая, чтобы фаска была снаружи. Важно! Для лучшей герметичности необходимо использовать алюминиевые прокладки.

4).Подключаем шланги к насосу для топлива.

5).Теперь отсоединяем переднюю панель от корпуса с соплом.

6).Подбираем форсунку с учетом мощности котла. Основные ее характеристики: угол, интенсивность распыления, номинальный расход. При качественной работе форсунки должно образовываться «топливное облако», которое равномерно распределяется по камере сгорания.

7).Снимаем дефлектор для установления форсунки.

9).Подключаем горелку к электросети.

10).Теперь устанавливаем электрод розжига таким образом, чтобы искра оказалась вплотную к выходу топлива из форсунки.

11).Выставляем требуемое давление от 9 бар до 14 бар на электромагнитном клапане, при помощи манометра и винта для настройки.

12).Наконец-то пришло время закачивать горючее в горелку, сначала производим пробный пуск.

П оказания топочного автомата показывают состояние горелки. При аварии – красный цвет, при прогревании – желтый, при норме – зеленый.

13).При установке горелки на котел следует отрегулировать воздух таким образом, чтобы качество продуктов сгорания совпадали с такими значениями: CO до 200ppm; 02 от 3,5 ppm до 5,5ppm; СО2 от 11,5 ppm до 13,5ppm.

14).С помощью диффузора (его перемещения) осуществляется тонкая настройка горелки. Другими словами, увеличивается эффективность работы горелки при помощи регулирования силы подачи вторичного воздуха, а также настройки формы пламени.

А вот еще один видео-пример настройки горелки Lamborghini, только не ECO3R, а ECO5R:

Для того чтобы дизельная горелка нормально смогла функционировать, а также для вовремя найденных изъянов следует не забывать о ее профилактике. При постоянном использовании котла, профилактика производится 1 раз в полгода, в случае сезонной эксплуатации ее необходимо делать 1 раз в год.

ГОРЕЛКА СВОИМИ РУКАМИ фотоинструкция по сборке

Добрый день дорогие камрады! Вот наконец дошли руки выложить фотоотчет (много фоток) по изготовлению горелки работающей на спирту бензине и ацетоне(внимание ацетон не рекомендуется так как очень взрывоопасен), горелка пригодна как для приготовления пищи так и для обогрева палатки так как не чадит, модификаций горелки несколько, девайс эволюционировал по мере тестирования,тут представляю один из модов.

(фотки при нажатии разворачиваются в лучшем качестве)

для изготовления нам понадобяться следующие материалы:

1. Медные трубки d 6 мм три штуки (одна про запас)

2. плашки для нарезки резьбы

3. термо и маслостойкая резина для прокладок

4. песок или мелкая соль и «глухие» гайки для процеса закручивания трубок -форсунок

5. гайки с пресс шайбой

6. шнур хб, и асбестовый шнур (фото см. далее)

7. также понадобиться ваш ящик с инструментом и умелые руки 🙂

для какркаса горелки был выбран кожух от конечного выключателя (хотя можно использовать практически любую жестяную банку, ниже есть видео самой первой горелки изготовленной по подобному принципу и там как раз используется маленькая жестяная банка от леденцов 🙂 )

ниже хбшный канатик для изготовления фитилей и асбестовый шнур для герметизации резьбовых соединений

нарезаем резьбу на обоих концах трубок

глушим трубку гайкой с одной стороны.

засыпаем песок или соль которые вы приготовили, трамбуем и глушим трубку с другой стороны.

подготавливаем что либо дя закрутки трубок в данном случае используется ручка отвертки

сгибаем трубки как показанно на фото.

должно получиться две вот таких заготовки

замеряем глубину топливного резервуара (трубка должна на три мм. не доставать до дна), далее снимаем с трубок заглушки, высыпаем песок нарезаем резьбу до самого сгиба петли и отрезаем концы по размеру резервуара..

чтобы дальнейшая нарезка резьбы шла легче можно натереть заготовку мылом

дадее проделываем шилом или сверлом отверстие в центре петли каждой заготовки.

диаметр отверстия 0.7-1.0 мм

далее стачиваем ножки трубок под конус.

далее накручиваем гайки с прессшайбой до конца резьбы.

получаем вот такие заготовки, следующий шаг — делаем отверстия в трубках ниже пресс шайб

отверстия будут находиться внутри корпуса и выше уровня топлива они служат для сброса излишнего давления, следующим шагом глушим лишние отверстия в корпусе нашей горелки (если вы используете обычную жестяную банку этот шаг можно пропустить)

все резьбовае соединения конструкции обматываем волокнами асбестового шнура для герметизации, далее сверлим отверстия для трубок — форсунок в верхней части кожуха

вставляем трубки в отверстия и затягиваем гайками не забывая обернуть асбестовым волокном

далее готовим фитили нам понадобиться хбшный шнур и тонкая медная проволка (примерно как фитили бензиновых зажигалок)

изготовленные фитили проталкиваем в трубки с помощью пластикового хомутика «стяжки» либо с помощью стальной проволки.

после этого готовим резиновую прокладку на крышку-днище нашей горелки и устанавливаем ее.

из той же самой резины делаем прокладку на гайку закрывающую боковое круглое отверстие для заправки топлива. Все горелка готова.

наливаем топливо внутрь через круглое заправочное отверстие при этом помним что дырки на трубках внутри корпуса не толжны быть залиты, через них сбрасывается излишнее давление

затем наливаем пару капель топлива прямо под петли трубок сверху горелки и пожджигаем.

как только топливо сверху прогорит и форсунки нагреются горелка выходит на рабочую мошьность это занимает меньше минуты.

Видео тестов в полевых условиях (кипячение котелка при -27 С ) выложу чуть позже, пробуйте задавайте вопросы буду рад помочь.

видео аналогичных горелок смотрим ТУТ

отдельное спасибо камраду Жмот 🙂 (именно его золотые руки изготовили сей девайс)

как обещал добавляю свое видео действующих образцов

горелка мини, самая первая модификация

горелка финальная(та что описана в статье) тест сравнение, там где стоит котелок вдв горит обычная бензиновая горелка а на форсунках греется котелок солдатский (кстати он % на 20 больше вдвшного и закипел минут на 7 раньше) температура окружающей среды -27 С

Как сделать пеллетную горелку своими руками: описание и чертежи

Среди всего многообразия современных твердотопливных котлов особое место занимают пеллетные горелки. Главным их преимуществом является возможность работы в полностью автономном режиме на протяжении длительного времени. В отличие от дровяных и угольных агрегатов, подача топлива в камеру сгорания происходит в автоматическом режиме, а поддержание заданного температурного режима осуществляется с помощью электронного блока управления.

Пеллетная горелка своими руками

Производительность и КПД пеллетного котла зависит, прежде всего, от эффективности работы горелочного устройства, именно этот модуль обеспечивает равномерное сгорание топлива нагрев теплоносителя до заданной температуры. В статье будут проанализированы устройство и принцип работы пеллетных модулей и приведены рекомендации по самостоятельному изготовлению этого агрегата.

Устройство и принцип действия пеллетной горелки

Большинство пеллетных горелок предусматривает наличие следующих модулей:

• Шнекового конвейера, посредством которого осуществляется подача гранулированного топлива в камеру сгорания;
• Приводного электродвигателя;
• Электронным контроллером, отслеживающим параметры сгорания топлива и обеспечивающим внесение своевременных корректив в работу устройства;
• Специального датчика, контролирующего количество кислорода в отработанных газах;
• Гофрированного рукава, позволяющего предотвратить возгорание пеллет в бункере при возникновении обратной тяги;
• Камеры сгорания со встроенной колосниковой решеткой;
• Нагнетающего вентилятора, обеспечивающего подачу воздуха, необходимого для эффективного сжигания пеллет. Количество подаваемого в камеру сгорания воздуха зависит от частоты вращения вентилятора и регулируется автоматикой в зависимости от выбранного температурного режима;
• Электрического ТЭНа, обеспечивающего автоматический розжиг гранул в камере сгорания.

Принцип работы пеллетной горелки

Из внешнего бункера гранулы попадают в загрузочное окно шнекового транспортера, который доставляет пеллеты в камеру сгорания горелки. Интенсивность горения зависит от количества поступающего в камеру сгорания топлива, непосредственно связанного с частотой вращения вала приводного электродвигателя. Необходимая для обеспечения заданного температурного режима частота вращения двигателя регулируется электронным контроллером.

Не менее важным фактором для обеспечения стабильности процесса горения и полного сжигания топлива является наличие в камере сгорания достаточного количества кислорода. В пеллетных модулях подача воздуха в камеру сгорания осуществляется с помощью специального вентилятора, также управляемого электронным контроллером.

Схема регулировки температуры теплоносителя выглядит следующим образом:

1. Из бункера, с помощью шнекового транспортера пеллеты поступают в камеру сгорания. Одновременно с этим, включается вентилятор, обеспечивающий подачу воздуха.
2. По сигналу контроллера происходит воспламенение гранул с помощью электрического ТЭНа;
3. Как только температура теплоносителя достигает заданного значения, термодатчик передает соответствующий сигнал электронному блоку управления, который переводит устройство в ждущий режим;
4. В случае снижения температуры теплоносителя ниже запрограммированного значения, датчик температуры снова подает сигнал на электронный контроллер. Автоматический блок управления включает вентилятор, обеспечивая тем самым дополнительный приток кислорода в камеру сгорания. Избыток кислорода приводит к увеличению интенсивности процесса горения и теплоноситель вновь разогревается до заданной температуры.
5. Если в ждущем режиме произошло затухание гранул, АСУ подает соответствующий сигнал на электрический ТЭН, обеспечивающий автоматический розжиг.

Несмотря на то что принцип работы пеллетной горелки не отличается особой сложностью, стоимость этого агрегата достаточно высока. Для сокращения материальных затрат, связанных с переоборудованием котла на пеллетное топливо, некоторые владельцы твердотопливных отопительных агрегатов изготавливают пеллетную горелку своими руками. Как и любое другое производство, изготовление этого устройства начинается с создания комплекта технической документации, проще говоря, чертежей.

Как составить чертеж пеллетной горелки

Прежде чем приступить к разработке чертежей, необходимо тщательно изучить существующие конструкции. Это позволит правильно подобрать материал и избежать ошибок при проектировании.

Наличие чертежей существенно упрощает процесс изготовления агрегата. Комплект чертежей пеллетной горелки должен включать в себя деталировку основных узлов и сборочный чертеж агрегата, на котором обязательно обозначаются:

1. Камера сгорания;
2. Емкость для загрузки пеллет;
3. Шнековый транспортер;
4. Нагнетающий вентилятор.

При индивидуальном использовании, элементы конструкции могут отображаться схематично, без проработки конкретных деталей, однако габаритные и присоединительные размеры должны быть указаны с максимальной точностью. Чертежи отдельных деталей должны содержать исчерпывающую информацию о конфигурации и используемом материале.

В зависимости от выбранного типа чертежи агрегата могут иметь ряд существенных отличий.

Гравитационная пеллетная горелка: изготовление

Самостоятельное изготовление этого модуля позволит сэкономить от 300 до 2500$. Кроме этого, использование гравитационной пеллетной горелки позволяет полностью отказаться от подключения котла к электросети. В этом случае гранулированное горючее поступает в камеру сгорания непосредственно из бункера, а подача воздуха обеспечивается за счет естественной тяги. Регулировка интенсивности сгорания топлива регулируется изменением положения шиберной заслонки дымохода.

К недостаткам таких систем относятся:

• Возможность возгорания пеллет в бункере при возникновении обратной тяги;
• Снижение КПД установки до 85-90%;
• Необходимость ручной регулировки подачи гранул и положения шиберной заслонки.

Материалами для самостоятельного изготовления гравитационной горелки могут служить:

• Труба из жаростойкой стали с толщиной стенки не менее 4 мм используется для изготовления камеры сгорания;
• Листовая конструкционная сталь толщиной 3 – 4 мм применяется для изготовления фланца крепления;
• Основной бункер может быть сварен из листовой стали толщиной 2-3 мм.

Поскольку данный тип горелки не предусматривает подключения к электросети, установку автоматической системы управления и электродвигателя, затраты на изготовление агрегата будут минимальны.

Факельная пеллетная горелка: изготовление

В отличие от гравитационной, факельная горелка оснащается шнековым транспортером, вентилятором и электронным контроллером, что существенно увеличивает материальные расходы на изготовление агрегата. Несмотря на это, такая конструкция получила широкое распространение благодаря следующим достоинствам:

• Высокой производительности;
• Неприхотливостью к качеству используемых гранул;
• Возможности работы в автономном режиме, при этом длительность работы обусловлена исключительно емкостью топливного бункера;
• Высокой степени пожарной безопасности.

Для изготовления фекальной пеллетной горелки своими руками потребуется приобрести:

• Низкооборотный электродвигатель (или два, в зависимости от конструкции подающего механизма);
• Вентилятор, который будет обеспечивать принудительную подачу воздуха в камеру сгорания;
• Электронный контроллер, отслеживающий изменения температуры теплоносителя и подающего соответствующие сигналы на исполнительные механизмы устройства.

Что касается самого процесса изготовления, он значительно сложнее чем процесс изготовления гравитационной горелки, поскольку возникает необходимость монтажа термодатчиков и подключения электронной системы управления. Материалы для изготовления агрегата не отличаются от предыдущего варианта.

Ретортная пеллетная горелка: изготовление

Подача гранулированного горючего в таких устройствах, также как и в факельных, осуществляется с помощью шнекового транспортера. Отличием является то, что гранулы подаются снизу. Необходимый для горения воздух нагнетается через специальные отверстия в стенках реторты. Для эффективной работы такого устройства необходим контроллер, своевременно реагирующий на изменение температуры теплоносителя и вносящий необходимые коррективы в работу шнека и вентилятора.

В отличии от факельных устройств, пламя в ретортной пеллетной горелке направлено вверх, поэтому конструкция теплообменника у этих агрегатов сильно отличается. К недостаткам ретортных систем относятся:

• Возможность частого засорения отверстий воздуховода, приводящего к затуханию устройства;
• Необходимость ручной очистки реторты от продуктов сгорания и остатков гранулированного топлива;
• Отсутствие разрывов в подаче гранул. В случае возникновения обратной тяги сохраняется возможность возгорания находящихся в бункере пеллет.

В качестве материала для чаши могут быть использованы жаростойкие марки стали и чугун. В некоторых моделях реторта может быть изготовлена из керамобетона или шамота.

Трудоемкость изготовления такого устройства в бытовых условиях довольно велика, поскольку помимо слесарных и сварочных работ потребуются навыки в области подключения электронных систем управления.

Автоматика для пеллетной горелки своими руками

Наиболее сложным этапом в изготовлении пеллетной горелки является изготовление и монтаж электронных модулей управления. Если рассматривать этот вопрос с теоретической точки зрения, при наличии специальных знаний, можно изготовить контроллер своими руками, однако на практике это практически невозможно. Кроме того, стоимость комплектующих сведет экономию средств к минимуму, а результат может оказаться весьма сомнительным. Поэтому даже при самостоятельном изготовлении горелки, контроллер, датчики и другую автоматику лучше приобрести в специализированном магазине.

Для эффективной работы горелки автоматика должна обеспечить:

• Дозировку подачи пеллет и управление шнековым транспортером;
• Автоматический розжиг и гашение;
• Регулировку подачи воздуха за счет изменения частоты вращения вентилятора;
• Оценку количества теплоносителя в отопительном контуре;
• Контроль температуры теплоносителя в водяной рубашке котла;
• Оценку параметров тяги в дымоходе.

Невыполнение даже одного из этих условий может привести к выходу из строя не только отопительного котла, но и всей отопительной системы.

Изготовление пеллетной горелки трудоемкий и ответственный процесс, однако, при наличии необходимых знаний и оборудования, изготовить такое устройство самостоятельно вполне возможно. Особое внимание следует уделить выбору параметров и монтажу электронных управляющих систем, именно от корректности их работы будет зависеть эффективность работы котла.

Дизельная горелка. Солярка, светлое печное топливо. Самостоятельное обслуживание. Своими руками.

Обслуживание дизельной горелки. Советы из моего практического опыта. (10+)

Дизельная горелка — Обслуживание

Обслуживание и ремонт горелки своими руками лишит гарантии производителя.

Обслуживание горелки требует определенных навыков. Использование неисправной горелки опасно.

Лучше пользоваться услугами специалистов. Однако если цена на их услуги приближается к стоимости горелки, то, возможно, следует освоить обслуживание самому.

Этот материал о том, как обслуживать и ремонтировать дизельную горелку самому. Хочу сразу обратить Ваше внимание на то, что самостоятельные ремонт и обслуживание горелки на солярке (светлом печном топливе — что одно и то же) лишают Вас права обратиться за гарантийным ремонтом. Для меня это было не важно, так как установку горелки и самого котла я выполнял сам, так что рассчитывать на гарантию уже не мог. Также важно понимать, что неправильно выполненные работы по ремонту, обслуживанию и установке горелки могут привести к пожару, поражению электрическим током, попаданию в помещение токсичных продуктов горения, плохому горению и загрязнению окружающей среды. Все работы Вы выполняете на свой страх и риск.

Принцип работы горелки на легком жидком топливе

Вашему вниманию подборка материалов:

Все, что нужно знать об отоплении и климат-контроле Особенности выбора и обслуживания котлов и горелок. Сравнение топлива (газ, дизель, масло, уголь, дрова, электричество). Печи своими руками. Теплоноситель, радиаторы, трубы, теплый пол, циркуляцинные насосы. Чистка дымоходов. Кондиционирование

Принцип работы горелки сильно не отличается для разных горелок. Топливо засасывается в горелку специальным топливным насосом. Этот насос имеет обратную магистраль. То есть топливо свободно циркулирует между топливным баком и горелкой. Это сделано потому, что горелка во время работы потребляет сравнительно небольшие объемы топлива. Надежную подачу таких объемов реализовать технически сложно. Проще засасывать побольше топлива, отхватывать столько, сколько нужно, а остальное возвращать в бак. Перекрывать обратку ни как нельзя. Это сломает насос. Засасывание топлива происходит через топливный фильтр.

Этот же насос создает в некоторой камере давление в несколько атмосфер для форсунки. Эта камера связана с форсункой через электромагнитный клапан. Когда нужно подать топливо, на клапан подается напряжение, и он открывается.

Форсунка впрыскивает топливо в камеру сгорания. Форсунка — это не просто тоненькое отверстие. Это конструкция специальной формы, обеспечивающая дополнительную фильтрацию топлива и его распыление в виде микрофонтана строго определенной формы.

В ту же камеру сгорания принудительно подается воздух через воздушный насос. Сразу перед форсункой установлены два электрода. Они подключены к высоковольтному трансформатору розжига. При запуске горелки, на них подается высокое напряжение и возникает искра, которая и зажигает топливо.

Перед попаданием воздуха в камеру сгорания его поток закручивается с помощью специальных наклонных лопаток, создается вихрь. Это необходимо для того, чтобы укоротить и стабилизировать пламя. Если этого не делать, то задняя стенка котла быстро прогорит.

В горелке предусмотрен датчик контроля пламени. Это обычный светодиод. Когда пламя горит, то светодиод улавливает свет от пламени. Если пламя погасло, то свет исчезает. Светодиод перестает его улавливать. Блок управления включает трансформатор розжига, чтобы снова зажечь. Если поджиг не произошел в течение некоторого времени, горелка аварийно отключается, чтобы не залить котел соляркой и не спровоцировать взрыв. Загорается сигнальная лампочка аварии. Теперь горелку можно снова включить только спустя некоторое время, вручную, нажав на пусковую кнопку.

Блок автоматики управляет и синхронизирует работу всех элементов. На блоке управления есть пусковая кнопка. На нее нажимают для пуска горелки после монтажа или аварийного останова. Выключение электропитания не считается аварией. После появления тока в сети горелка снова сама включится, как ни в чем не бывало.

Возможные модификации

Двух, трех и более ступенчатые горелки. Эти горелки имеют несколько режимов работы. Режимы отличаются по количеству подаваемого воздуха, давлению топлива на форсунке и, соответственно, мощности.

Горелки с подогревом форсунки. Форсунка и / или ее держатель снабжены электрическим подогревателем. Это улучшает разбрызгивание топлива, упрощает запуск, улучшает экономические и экологические показатели горелки.

Обслуживание горелки и котла

Горелка и котел нуждаются в регулярном обслуживании. Следует еженедельно (при нашем качестве светлого печного топлива) прочищать топливный фильтр. А лучше установить не штатный от горелки, а какой ни будь топливный фильтр от большой дизельной автомашины. Вообще по моему опыту, чем больше по размерам фильтр, тем лучше.

Два раза сезон нужно прочищать котел и его дымоход. Также два раза в сезон я очищаю электроды поджига и пространство между ними с помощью тампона, смоченного уайт-спиритом. При этом стоит измерить расстояние между электродами и убедиться, что оно соответствует указанному в инструкции.

Форсунка прочистке не поддается, так что ее нужно менять. Можно менять по мере засорения, так делают многие. Но на последнем этапе работы уже практически засорившаяся форсунка плохо разбрызгивает топливо. Падает КПД, ухудшаются показатели работы, снижается надежность. Лучше менять форсунку раз в сезон. Замена форсунки не представляет никаких трудностей. Нужно только снять крышку, которая закрывает форсунку, аккуратно выкрутить форсунку, не задевая лопасти завихрителя и электроды поджига, вкрутить новую форсунку, все поставить на место. Всегда используйте точно такую же форсунку, которая стояла раньше. Тогда не потребуется регулировка подачи воздуха и положения завихрителя.

Вообще после начальной установки, обслуживания и ремонта, а также прочистки топливного фильтра, горелка может сразу не загореться. Будет включаться лампочка аварии. Это происходит по причине не мгновенного заполнения топливных магистралей. Нужно после каждого отключения выждать некоторое время, чтобы горелка пришла в исходное состояние, а потом попытаться ее снова включить. Сделать это несколько раз.

К сожалению в статьях периодически встречаются ошибки, они исправляются, статьи дополняются, развиваются, готовятся новые. Подпишитесь, на новости, чтобы быть в курсе.

Доброго времени суток! Окажите посильную помощь! Горелка на котле ‘Kroll 55 S’, отработала два сезона безупречно. В этом году начались проблемы. Часто тухнет, работает нестабильно. Заменил фильтры (камазовский блок из двух фильтров), почистил горелку керосином, протёр световой индикатор сухой салфеткой, дымоход чистый-запустить не могу. Не поступает топливо. Открутил медный ка Читать ответ.

Автоматическая отопительная горелка своими руками. Отработанное масло.
Конструкция самодельной автоматической отопительной горелки на отработке.

Пламя, горение, огонь, факел. Теория. Коптит, дымит, гаснет. Неполное .
Почему пламя коптит или гаснет? Неполное сгорание — причины. От чего зависит кач.

Как сделать надежную отопительную горелку на отработанном масле? Схема.
Сделаем надежную отопительную горелку на отработке самостоятельно. Самодельный о.

Почему дымит котел.
Установлен угольный котел. В последнее время он начал дымить. Чем это может быть.

Средства защиты органов дыхания, дыхательных путей. Респиратор, против.
Защита дыхания от пыли и газов с помощью респиратора или противогаза.

Как безопасно заправить твердотопливный котел, добавить, подбросить уг.
Заправка угля. Отопление. Последовательность действий при дозаправке топлива. До.

Как заправить систему отопления. Как заменить воду на антифриз.
Как правильно заполнить систему отопления теплоносителем, выбрать между водой и .

Горелка дизельная для котла: принцип работы, выбор, настройка

Выбор того или иного отопительного оборудования зависит от наличия наиболее доступного источника энергии. Когда центрального газоснабжения нет, но имеется доступ к большому количеству переработанного углеводородного сырья – мазута, масла, дизельного топлива, то наиболее выгодным вариантом станет горелка дизельная в составе отопительного оборудования. От того, какую именно конструкцию вы выберете, будет зависеть экономичность и энергоэффективность котельной установки.

Дизельные горелки

Дизельные горелки в качестве топлива используют жидкие горючие вещества – мазут, отработанное масло, дизельное топливо. Но, как правило, на практике используется смесь этих материалов – так удается добиться наиболее выгодного экономического эффекта.

Устройство дизельных горелок

Для решения первой проблемы в состав дизельной горелки включают воздушный вентилятор, который создает в системе избыточное давление, чем обеспечивается принудительная циркуляция воздуха и постоянная тяга. Для предотвращения «застывания» топлива в конструкцию отопительного оборудования встраивают камеру подогрева, которая разогревает смесь до нужной для распыления форсунками температуры.

В виду неоднородности топлива температура его сгорания может быть различной. Поэтому перед поступлением в камеру сгорания горелка дизельная рассеивает смесь с помощью форсунки. Мелкодисперсное распыление горючего ускоряет и стабилизирует процесс горения.

Таким образом, дизельная горелка состоит минимум из трех элементов – форсунки, подогревающего устройства и воздушного вентилятора. В состав конструкции также можно добавить топливные магистрали и систему фильтров, а также выпрямители напряжения и источники бесперебойного питания для обеспечения автономной работы котла.

Принцип работы

Работу дизельной горелки можно условно разбить на два этапа – подготовка топлива и непосредственно горение. На первой стадии горелки дизельные для котлов с помощью топливного насоса «пропускает» горючую смесь через систему фильтров и «накачивает» ее в камеру подогрева. Здесь топливо разогревается до оптимальной температуры, а затем подается на форсунки.

Стоит сказать, что в конструкцию топливных насосов входит обратная магистраль, которая заставляет смесь непрерывно циркулировать между баком и камерой сгорания – форсунка берет лишь то количество, которое необходимо для поддержания пламени.

Второй этап начинается с создания вентилятором внутри камеры сгорания воздушного вихря. В это же время форсунка распыляет состав, а электроды его воспламеняют. Воздушный вихрь поддерживает постоянное давление в системе и определяет форму пламени. Благодаря этому горелка дизельная функционирует в заданном температурном режиме.

Выбор оптимальной горелки

Применение жидкотопливных горелок дает большую свободу для реализации различных проектов отопительных систем. И чтобы добиться создания наиболее выгодного варианта, необходимо определить следующие параметры у уже имеющегося у вас отопительного котла:

1. Максимально допустимая мощность котла, так называемая топочная мощность.
2. Размеры камеры сгорания.
3. Требования производителя, предъявляемые к горелке.

Приведенные выше параметры можно узнать из техпаспорта либо на сайте производителя. Выбранная вами горелка дизельная должна соответствовать выясненным параметрам. Но для оптимальной работы лучше, чтобы ее мощность незначительно превышала топочную мощность котла. Это позволит иметь оптимальный диапазон регулирования температуры пламени.

Другим важным параметром является тип используемого топлива. Здесь необходимо ориентироваться на доступные вам источники. Не лишним будем задуматься об альтернативном его варианте.

Разновидности горелок

Последнее, что необходимо учесть перед совершением покупки, – это конструкция, от которой зависит, будет ли горелка на дизельном топливе поддерживать возможность регулирования температуры пламени, работать в автономном режиме, а также стоимость устройства и его ресурс. В настоящее время специалисты выделяют четыре категории оборудования – одноступенчатые, двухступенчатые, плавно-ступенчатые и модулируемые.

Одно- и двухступенчатые установки

Одноступенчатая горелка является классической конструкцией, устанавливаемой в дизельный котел. Отопление посредством такой установки является не самым удобным, но самым надежным. Все дело в том, что одноступенчатая система работает только в одном режиме – на 100% мощность.

1. Простая конструкция, что обуславливает ее долговечность и ремонтопригодность.
2. Низкая стоимость и низкие расходы, связанные с содержанием.
3. Меньшая зависимость от систем автоматики.

Горелка двухступенчатая работает в двух режимах. Это могут быть режимы 30/100% мощности, либо 40/100%. Принцип работы таких конструкций прост – при 100% нагреве теплоносителя автоматика дает сигнал на снижение интенсивности пламени до 30% или 40%. После остывания котла до определенной температуры горелка начинает функционировать в штатном режиме.

Плавно-ступенчатое и модулируемое оборудование

В плавно-ступенчатых установках, в отличие от двухстадийных, регулирование температуры пламени происходит в определенном пользователем диапазоне. Увеличение мощности работы происходит постепенно по мере остывания котла, а не скачкообразно. В связи с этим сокращается расход топлива и снижаются расходы на содержание. Недостатком же систем являются высокая стоимость и высокие требования к энергосети – оно должно быть стабильным.

Настройка оборудования

Установкой и настройкой дизельной горелки должны заниматься исключительно специалисты. Делать это самостоятельно не следует. Все дело в том, что мастером настраивается форсунка для дизельной горелки – то, как она будет распылять горючую смесь.

При неправильной регулировке количество распыляемой смеси будет избыточным, что приведет к его детонации и взрыву отопительного оборудования. В противном случае количество подаваемого топлива может оказаться недостаточным для поддержания заданного температурного режима.

Сегодня самой популярной является дизельная горелка «Ламборджини» из Италии. На втором месте стоят фирмы Elco, Baltur, Ferroli. При выборе оптимального оборудования необходимо обращать внимание на мощность, конструкцию, наличие подогревателя топлива, а уже потом на его стоимость. Только в этом случае вы не разочаруетесь в покупке.
