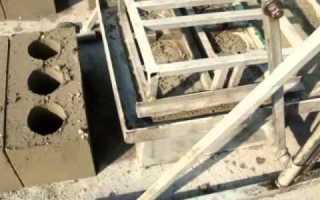

Как сделать форму для шлакоблоков своими руками?

Формы для шлакоблоков: варианты и их изготовление

Шлакоблок – универсальный строительный материал для возведения зданий и ограждений. Многие застройщики предпочитают своими руками изготовить такие блоки удобного размера и гарантированного качества при минимальных финансовых затратах.

При самостоятельном изготовлении мы ограничимся только специальной формой.Отметим, что пустотелые блоки из цемента или граншлака, то есть отходов литейного дела, а также других наполнителей многофункциональны: они максимально приглушают звуки и хорошо удерживают тепло.

Особенности емкости для шлакоблоков

Габариты

Стандартные шлакоблоки размерами 390х190х188 мм в продаже соседствуют с полублоками меньших габаритов — 390х120х188 мм.

Но в самодельных шлакоблоках размер мы выберем наиболее нам подходящий. Однако такие свободные размеры не должны слишком укрупнять и отягощать изделия, иначе будет трудно работать. То есть масса блока пусть будет не более 20 кг.

К слову, увеличение размеров блока экономит раствор при кладке, а уменьшение – значительно облегчает строительство. И все же цена 1 метра кладки остается почти неизменной. В связи с этим профессионалы считают оптимальными блоки размерами 330х145×330 мм.

Правила изготовления

• Отклонения в высоте формы должны быть не более 5 мм.
• Соразмерные пластины фанеры, металла, гетинакса годятся для разделительных деталей.
• Заметим, что расстояние между поперечинами соответствует длине блоков, их ширина – толщине. Поэтому необходимые чертежи форм для шлакоблоков не позволят нам допустить брак: стоит строго соблюдать размеры при изготовлении этой оснастки.
• Деревянные элементы надо покрасить масляной краской, отталкивающей влагу и облегчающей извлечение шлакоблоков из формы.
• Чтобы готовый блок легко извлекался из формы, ее лучше сделать разборной, а вместо дна подложить пленку.

Виды форм для изготовления шлакоблоков

Разборные из дерева

В домашнем производстве данных блоков удобны деревянные формы, которые проще изготовить.

• Такая конструкция — элементарная опалубка, в которую мы заливаем цементную смесь.
• Чтобы изготовить форму–оснастку, нужны строганные доски шириной с высоту шлакоблока. А длина их до 2 метров — с досками длиннее и работать труднее.
• Затем поперечинами из коротких досок делим основу на отдельные ячейки, в которых образуются шлакоблоки.

• Целесообразно эти детали поставить на фиксаторы — задвижные пазы. Эти разделительные пластины можно также установить в выпиленные в длинных досках выборы.
• В самодельные формы для шлакоблока поставим металлические цилиндры, куски труб или обычные пластиковые бутылки, наполненные водой (чтобы в растворе не всплыли),тяжелые бутылки из-под шампанского (9 штук) с толстыми прочными стенками для образования пустот в блоках.
• Дно формы можно застелить целлофаном.

Совет!
Для беспрепятственного снятия сырого шлакоблока с емкости обязательным условием для образователя пустот является его конусность.

Из металла

Сварные металлические ячейки с перегородками делаем по типу обычной опалубки или аналога из дерева. Кстати, из такой металлической оснастки шлакоблоки доставать проще и легче, особенно, если предварительно ее смазать отработанным маслом.

Инструкция по изготовлению металлической емкости и ее применению:

• целесообразно использовать листовой металл от 3-х мм толщины;
• из него вырежем матрицу по размерам шлакоблока, но с запасом в 5 см для неизбежной утрамбовки;
• далее формируем сквозной удобный короб без дна;

Обратите внимание!
Все сварочные швы делаем снаружи, чтобы шлакоблок получился гладким.

• резиновая обивка по периметру основания предохранит края блока от деформаций;
• для усиления устойчивости к коробу с торца приварим тонкие профильные трубы;

• при изготовлении самодельных блоков в этих формах мы используем мягкий раствор с увеличенным количеством воды;
• через пару часов раствор схватится, и мы разберем конструкцию, оставив блоки сохнуть уже в свободном состоянии.

Самодельный станок

Мастера сконструировали самодельные станки для домашнего производства шлакоблока. Они оснащены вибрирующими устройствами, что максимально ускоряет процесс: изготовление без ожидания застывания бетона.

Застройщики используют 2 варианта:

• вибростол;
• формочку мотором, при этом даже не переворачиваем форму, чтобы достать сформированный шлакоблок.

Наиболее простой такой самодельный блочный станок-ящик собран по схеме «несушка». Он состоит из формовочной матрицы — ящика без дна и вибратора сбоку на стенке. Данный вибратор можно изготовить из любого маломощного электродвигателя на 150 Вт (например, от стиральной машины).

У ящика обязательно есть ручки, чтобы после формирования шлакоблока форма легко снялась, нисколько не повредив сам слепок.

Вывод

Застройщики иногда отливают бетонит в уникальных трансформерах.

Самыми оптимальными являются разборные формы.

• Для самостоятельного изготовления блоков мы сделаем формы из листовой стали либо струганной доски.
• Пустоты по форме предпочтительнее круглые.
• Данная емкость рассчитана на получение одновременно нескольких блоков.

Самодельные шлакоблоки идеально подходят для капитального строительства и ремонта: материал не тяжёлый и теплоёмкий. Обзаведясь такой емкостью, можем смело приступать к производству шлакоблоков для собственных нужд. А видео в этой статье ознакомит с нюансами работы.

Как сделать форму для шлакоблока своими руками — налаживаем эффективное домашнее производство

От автора: приветствую вас, уважаемые посетители нашего портала! Сегодня мы будем говорить не столько о строительстве, сколько о производстве материалов для него. Точнее, одного конкретного материала — шлакоблоков. Эта разновидность бетонных блоков зарекомендовала себя как отличный вариант для возведения частных жилых домов. Почему частных? Потому что подходит он лишь для невысоких строений: в один, два или три этажа.

Подобное строительство относится к разряду весьма экономных, поскольку даже при закупке стройматериала в магазине его стоимость невысока. Что уж говорить о варианте домашнего производства — в этом случае затраты на возведение дома и вовсе станут смехотворными. Тем более, что процесс не отличается сложностью. Форма для шлакоблока своими руками под силу даже начинающему мастеру, не имеющему опыта в подобных работах. А сама процедура изготовления элементов и вовсе проста.

Но давайте для начала поговорим немного подробнее о том, почему именно шлакоблоки пользуются такой популярностью, и стоит ли заморачиваться их домашним производством для строительства будущего семейного гнездышка.

Основные характеристики

Как я вскользь упомянул выше, в основе шлакоблоков лежит бетон. К нему добавляются различные примеси, после чего производится прессование. В итоге мы получаем очень легкие блоки с довольно большими габаритами и четкими ровными гранями.

Строить из такого материала — одно удовольствие. Малый вес и крупный размер максимально упрощают и ускоряют процесс кладки. Даже без найма специализированной бригады возвести жилой дом можно всего за пару-тройку дней.

Как и кирпичи, шлакоблоки изготавливаются в двух вариантах: полнотелые и пустотелые. Первый вариант — цельный, в его структуре мало пустот, за счет чего он довольно прочен. Пустотелый вариант имеет в своей структуре три больших отверстия, которые исполняют сразу две роли.

Во-первых, из-за их наличия вес блока становится крайне мал. Это значительно снижает нагрузку на фундамент и еще более облегчает работу по возведению стен. Во-вторых, эти отверстия можно заполнить теплоизолирующим материалом, таким образом получив стены, прекрасно удерживающие тепло.

Впрочем, с теплопроводностью у шлакоблоков и так все в порядке, как и со звукоизоляционными характеристиками. Тепло хорошо удерживается, звуковые колебания отлично гасятся, поэтому дом из такого материала получается весьма комфортным для проживания.

Конечно, все эти качества возможны только в том случае, если не была нарушена технология изготовления стройматериала. Давайте перейдем к практической части, чтобы выяснить, как проходит процесс производства, и что для этого нужно.

Требования к материалу

Первое требование относится к размеру блока. Габариты стандартизированы: 390190х188 миллиметров. Это оптимальный размер для возведения стен. В качестве варианта можно сделать блоки 400200х200 миллиметров, такие параметры тоже допустимы.

Но основные требования относятся к составляющим данного материала. В качестве ингредиентов используется:

• угольный шлак (откуда и пошло название материала), который можно заменить зитобетоном,
• керамзит, предварительно измельченный,
• гравий,
• цемент,
• вода.

Вместо стандартного наполнителя можно использовать другие добавки: гипс или щебень, золу или песок, а также перлит. Перед началом большого производства рекомендую поэкспериментировать с составляющими, поскольку они влияют на некоторые характеристики готового изделия: например, на прочность и теплопроводность.

Ингредиенты следует выбирать тщательно, ведь от этого зависит качество конечного продукта. Цемент, например, должен обладать маркой прочности не ниже М400. Гравий следует брать с фракциями от 5 до 10 миллиметров.

Отдельно скажу о воде. Многие почему-то считают, что производство стройматериалов — работа грубая, а потому и плеснуть в состав можно жидкость из ближайшего болота, цемент все стерпит. На самом деле, так можно испортить любое начинание.

Вода, взятая из реки или другого ближайшего водоема, не отличается чистотой. Это напрямую повлияет на характеристики готового изделия, понизив показатели. Например, в такой воде содержатся различные органические примеси. В процессе производства они начнут гнить, выделяя при этом воздух. А лишний воздух в структуре материала автоматически означает потерю прочностных характеристик.

В общем, на такой, казалось бы, простой вещи, как вода, не стоит экономить средства и силы. Нужно брать такую, какую вы лично можете пить без кипячения. Только тогда изготовленный материал сможет похвастаться высоким качеством.

Не менее уровня качества ингредиентов важны их пропорции. Для получения правильной смеси вам понадобится 7 частей шлака, 2 керамзита, 2 гравия, 1,5 цемента и 3 — воды. В процессе замешивания регулярно тестируйте получившийся результат.

Для этого зачерпните горстью смесь, сожмите ее так, чтобы получился комок, и уроните на пол. Важны два пункта: изначально комок должен хорошо слипнуться, а при ударе о поверхность пола рассыпаться. Это означает, что все пропорции соблюдены верно.

Процесс изготовления

Вкратце процесс я уже описал выше: смешиваем, формуем, прессуем. Единственная сложность — да и то, не критичная — заключается в изготовлении форм. Существует два варианта того, как сделать эти конструкции своими руками: ящик из деревянных досок или станок со встроенным виброустройством. Рассмотрим подробнее.

Формы из дерева

Это самый простой вариант. Деревянная форма представляет собой банальный ящик. Можно сделать отдельные для каждого элемента, но оптимальным является создание одной большой формы, разделенной на ячейки с помощью вставок.

Чертежи для такого изделия не являются обязательными, сложного там ничего нет. Самое важное — выдержать правильные габариты. При изготовлении каркаса большой формы учитывайте, что некоторую часть внутреннего объема заберет на себя толщина перегородок, так что высчитывайте размеры в соответствии с этим фактором.

Форму можно сделать полностью из дерева. Но многие мастера утверждают, что гораздо удобнее соорудить деревянный каркас, а перегородки сделать из тонких металлических листов. Также есть парочка нюансов, которые необходимо учесть:

• днище делать не нужно. Форма ставится на какую-либо ровную поверхность — стол, пол и т. д., — накрытую полиэтиленом, и после этого в нее заливается смесь,
• перегородки внутри каркаса следует делать съемными, скрепляя их друг с другом с помощью специально сделанных пропилов. По периметру всю эту конструкцию будет держать внешний каркас. Такой подход сделает вынимание готовых блоков простым и удобным,
• деревянные части конструкции следует покрыть масляной краской, это позволить избежать прилипания смеси к стенкам. Естественно, что до начала эксплуатации покрытие должно полностью высохнуть,
• пустотелые блоки изготавливаются с помощью точно такой же формы, но в ячейки, уже заполненные раствором, следует установить стеклянные бутылки вверх донышком, по три на каждый блок. Поднявшиеся при этом излишки смеси нужно убрать. Бутылки вынимаются через пять-шесть часов после начала процесса сушки, а затем блоки оставляются еще на 24 часа, после чего их можно вынимать из ячеек.

Станок

Сделать станок, конечно, гораздо сложнее, чем просто собрать деревянный ящик с ячейками. Зато подобное оборудование позволит производить шлакоблоки в разы быстрее. Это происходит благодаря тому, что не нужно тратить время на ожидание, пока застынет раствор.

Раствор для такого производства делается более густым, чем для заливки в деревянную форму. Это позволяет получить меньшую усадку во время высыхания блоков.

Станок собирается по следующим чертежам:

Источник: gid-str.ru
Источник: gid-str.ru
Источник: gid-str.ru

Также посмотреть подробно описанный процесс изготовления вы можете на видео:

После того как оборудование собрано, необходимо увлажнить матрицу с помощью холодной воды, затем уложить смесь в форму и включить вибрационный режим на 5–7 секунд. За это время раствор слегка осядет, поэтому нужно добавить недостающее количество и снова включить устройство.

Когда прижим встанет на ограничители, формовка закончена. После этого нужно подождать еще около 10 секунд, и можно будет снять матрицу. Блоки, сделанные таким образом, сохнут в течение 7–20 суток. Продолжительность процесса зависит от условий окружающей среды: влажности и температуры воздуха.

В принципе, можно не заморачиваться с собственноручным созданием оборудования, а просто купить его в магазине. Стоимость такого станка, если смотреть самую недорогую модель, варьируется от 10 до 15 тысяч.

С одной стороны, не так уж много. С другой, на эти деньги можно наделать столько шлакоблоков, что из них уже можно будет построить что-то вроде гаража. Да и потом, когда оборудование и материалы сделаны вручную, это всегда приносит дополнительное моральное удовлетворение мастеру.

К тому же, если вы самостоятельно делаете станок и шлакоблоки, то можете подстроить процесс и конечный результат под себя. Так что думайте, решайте. При любом выбранном варианте домашнее производство шлакоблоков будет более чем окупаемо, поскольку выйдет все равно дешевле, чем при приобретении готового материала в магазине.

Я желаю вам удачи как в производстве материалов, так и во всем процессе строительства!

Изготовление шлакоблока в домашних условиях

Все мы привыкли покупать строительные материалы в магазинах, а зачем же это делать, если можно сделать их своими руками. Мы не утверждаем, что можно сделать все, что вам пригодится во время строительства. Но такой строительный материал как шлакоблок можно с легкостью сделать у себя во дворе. Шлакоблок – это универсальный строительный материал, с которого можно построить абсолютно все, что пожелается вашей душе. Изготовление шлакоблока – довольно простой процесс, который не требует особых навыков и умений.

Чтобы начать производство шлакоблока в домашних условиях, нужно тщательно подготовиться. Первым делом нужно запастись необходимыми материалами, и специальным оборудованием. Чтобы блоки получались идеальными по консистенции и по форме, нужно будет купить или, мы можем рассказать, как сделать станок для шлакоблоков своими руками. Это приспособление поможет вам с легкостью формировать блоки. Ваша задача – приготовить правильный раствор, и немного подождать, пока бетон в станке не застынет. Если вы хотите сделать такой станок самостоятельно, то у нас для вас есть специальная статья под названием « Станок для изготовления шлакоблоков своими руками ».

Технология изготовления шлакоблока своими руками

Шлакоблок – современный строительный материал, который пользуется огромной популярностью при возведении различных конструкций. Он отличается своей прочностью, надежностью, способностью сохранять тепло. Эти все характеристики будут перенесены на здания и конструкции, которые вы собираетесь строить. Этот строительный материал отличается своей малой стоимостью, что делает его еще более популярным. Но, несмотря на это, его можно еще удешевить простым способом. Сегодня мы расскажем вам, как сделать шлакоблок в домашних условиях.

Состав шлакоблока уникален, и в то же время очень прост. Шлакоблок является очень доступным строительным материалом, который можно сделать своими руками, а потом взять, и построить стену из шлакоблока, тоже своими руками, даже без опыта в строительной сфере. По сравнению с кирпичом или другими строительными материалами, делать шлакоблок можно в домашних условиях, не имея никаких специальных приспособлений (кроме станка для шлакоблока) и умений. Сейчас мы расскажем и покажем вам как это сделать.

ШАГ 1: материалы. Чтобы начать производство этого строительного материала нам нужно определиться, какие материалы понадобятся нам для этого дела. Если вы хотите получить надежные блоки, то не стоит экономить на материалах, ведь это может сыграть с вами злую шутку в дальнейшем.

1. Песок. Чистый песок, без лишних включений. Крупная фракция.
2. Шлак. Для изготовления шлакоблока обязательно нужно брать доменный шлак, ведь он обладает нужными характеристиками прочности, и не разрушается под воздействием влаги.
3. Гравий. Также необходим для увеличения прочностных характеристик шлакоблока.
4. Цемент. Основное внимание нужно уделить цементу. Ведь от него зависит дальнейшее формирование блока. Для формирования надежных блоков нужно использовать цемент марки 400. Из такого цемента делаются самые лучшие строительные материалы, которые способны выдерживать абсолютно любые погодные условия, нагрузки и прочее.

Выше мы представили перечень необходимых строительных материалов, которые будут необходимы вам при создании шлакоблока. Помимо всего этого нужна будет вода, станок для шлакоблока, бетономешалка. Без бетономешалки можно обойтись, а вот без станка будет тяжело. Если вы собираетесь делать шлакоблоки без станка, то они могут получиться у вас, только неправильные. Вибрационный станок способствует равномерному распределению раствора в форме. За счет этого увеличивается прочность блока.

ШАГ 2: пропорции. Если вы не знаете, как правильно сделать шлакоблок, то это не беда. У каждого мастера существуют свои пропорции, но есть одна, стандартизированная инструкция, которая подойдет и вам.
И так, для приготовления правильного раствора нам понадобится:

• 7 частей шлака;
• 2 части песка;
• 2 части гравия;
• 1,5 части цемента;
• 1,5 – 3 части воды.

Это самый оптимальный вариант рецепта по изготовлению шлакоблока, который используется уже не один десяток лет. По нему мы и будет действовать.

ШАГ 3: готовим смесь. Далее все материалы нужно смешать в нужных пропорциях в бетономешалке. Можно делать это и вручную, но лучше в бетономешалке. Засыпаем все материалы строго по пропорции в бетономешалку, заливаем все водой, и запускаем двигатель. После того, как смесь будет однородной (это легко определить невооруженным взглядом) начинаем засыпать ее в формы, или в станок.

В этой статье мы расскажем и покажем вам, как сделать шлакоблок своими руками в домашних условиях, не имея никакого опыта в строительстве. Мы предполагаем, что у вас есть в наличии вибрационный станок для, но если такого нет, то можно попробовать сделать специальную форму, в которой мы будет делать наши блоки. Этот метод не такой эффективный, как со станком, но тоже имеет право на жизнь.

Форма для изготовления шлакоблока

Если у вас нет вибростанка, и вы не хотите его покупать/делать, то есть более простой способ формирования блоков из шлака – опалубка (форма). Она представляет собой некую коробку, в которую будет засыпаться раствор. При помощи такой формы можно делать не только полнотелые шлакоблоки, но и пустотелые. Сейчас мы поговорим о том, как сделать форму для шлакоблока.

ШАГ 1: материалы. Для изготовления формы нам понадобится лист железа, толщиной не менее 3 мм, сварка, болгарка, рулетка, строительный уголок. Запасаемся всем этим, и переходим к следующему этапу изготовления.

ШАГ 2: форма. Форма делается по размерам шлакоблока. Стандартный размер 390 х 190 х 180 мм. Вырезаем необходимые куски железа, формируем с них коробку, и начинаем сваривание. Швы нужно делать сплошные. На данном этапе у нас получается некая коробка с дном, но без верха. Это нужно для того, чтобы блок получился равномерным со всех сторон.

ШАГ 3: дополнение к форме. Если вы не намерены делать полнотелые шлакоблоки, то нужно будет еще сделать внутреннюю вставку. Некоторые используют стеклянные бутылки, но это не наш метод. Нам нужно будет сделать внутреннюю форму для изготовления шлакоблока пустотелым. Делать мы ее будет тоже из железа. Для этого нам нужно будет сделать три или две одинаковых вставки форму. Их нужно сделать закрытыми, чтобы раствор не попадал внутрь этой самой вставки.

Ну вот, изготовление примитивной формы готово. Теперь можно приступать к главному торжеству сегодняшнего дня, а именно заливке раствора в форму, и формировании готовых блоков. Как это сделать мы сейчас расскажем.

Изготовление шлакоблока в домашних условиях

И так, форма готова, раствор готов – можно приступать к формированию блоков. Теперь нужно запастись свободным временем и терпением. Перед началом заливки раствора в формы необходимо смочить их отработанным машинным маслом для того, чтобы раствор не прилип к стенкам формы. Делать это нужно перед каждой новой засыпкой смеси. Ну что же, продолжим нашу пошаговую инструкцию, как сделать шлакоблок своими руками.

ШАГ 1: засыпаем смесь в формы. Как было сказано выше, перед засыпкой смеси нужно смазать форму. Для экономии масла можно использовать обычную щетку. Тщательно смазываем маслом все углы и стенки, и уже после этого можно засыпать смесь. Если вы делаете полнотелые шлакоблоки, то засыпать форму нужно до верха, а если пустотелые, то не нужно досыпать до верха, потому что потом нужно будет вставить специальную вставку, для образования пустот в будущем блоке. Если вы еще не догадались, как сделать шлакоблок с идеально ровной поверхностью, то нужно немного поработать мастерком.

ШАГ 2: время. Блоки должны выстояться и немного подсохнуть. Время, через которое можно доставать блоки с формы, составляет 40 минут. После 40 минут можно вытаскивать вставку, и переворачивать форму со шлакоблоком на ровную поверхность для полного высыхания.

ШАГ 3: заключительный этап. После того, как мы сделали нужное количество шлакоблоков, нужно подождать от 3 до 4 дней. Примерно такое время нужно для полного застывания раствора. Теперь можно начинать строительство из шлакоблока, сделанного своими руками.

Блоки, сделаны своими руками ни чуть не хуже заводских. Бывают случаи, когда на заводе по изготовлению блоков, экономят, и добавляют дешевый цемент, а продают по завышенной цене. В данном случае вы знаете состав блоков, потому что вы сами занимались их изготовлением. Вот и подошла к концу наша пошаговая инструкция, как сделать шлакоблок дома. Я надеюсь вы освоили урок, и с легкость сможете воссоздать увиденное самостоятельно. Благодарим за внимание, удачи в строительстве!

Станок для изготовления шлакоблоков своими руками

При строительстве широко применяют бетонные шлакоблоки. Их можно изготовить в домашних условиях. Если сделать вибростанок для производства блоков своими руками, то это значительно сократит расходы на строительство и сэкономит время.

1. Станок для изготовления шлакоблоков своими руками, какое устройство выбрать
2. Преимущества изготовления станка своими руками
3. Конструкция самого простого станка, чертежи: как правильно сделать матрицу
4. Самодельный станок с вибрирующим устройством: что для этого потребуется
5. Этапы изготовления шлакоблоков в домашних условиях

Станок для изготовления шлакоблоков своими руками, какое устройство выбрать

Вибростанок – это устройство для уплотнения бетонной смеси под давлением с помощью вибрации. Свойства изделия, изготовленного таким способом:

• плотная структура;
• прочность;
• износоустойчивость;
• морозоустойчивость;
• низкая теплопроводность;
• небольшой вес при крупных габаритах;
• низкая себестоимость.

Единого стандарта готовой конструкции нет. Станки разделяют по следующим характеристикам:

• способ управления (ручной или автоматизированный);
• производительность (количество изготовленных блоков за 1 цикл);
• тип изделий (монолитные или пустотелые);
• удобство.

Вибростанок нужно подбирать в зависимости от предстоящего объема строительства. Когда для работы требуется небольшое количество стройматериалов или они нужны ситуативно, то подойдет станок простой конструкции с производительностью 1 блок за 1 цикл работы.

Для масштабной стройки, а также для производства блоков на продажу, целесообразно обзавестись агрегатом, с помощью которого можно делать несколько изделий за один производственный цикл. Его можно оборудовать устройством для облегчения выемки блоков, подъемником и т.д. Это минимизирует ручной труд при высоких показателях производительности.

Нетрудно сделать шлакоблочный станок своими руками, материалы для этого доступны и не требуют крупных финансовых вложений.

Преимущества изготовления станка своими руками

Преимущества самодельного устройства:

• Станок для изготовления шлакоблоков, сделанный своими руками, стоит дешевле покупного.
• Удешевление доставки. Если во время стройки нужно пополнить запас блоков, можно изготовить недостающие стройматериалы прямо на стройплощадке. Это особенно удобно, если стройка ведется за городом. Не придется ехать в магазин, загружать и выгружать материалы.
• Не нужно покупать шлакоблоки с запасом. Можно изготовить их с точностью до одной штуки.
• При самостоятельном производстве шлакобетонных изделий легко контролировать входящие в раствор компоненты. Это страховка от некачественных стройматериалов. Можно быть уверенным, что шлакобетонный раствор не содержит токсичных или других вредных компонентов.
• После окончания строительных работ вибростанок можно продать.

Конструкция самого простого станка, чертежи: как правильно сделать матрицу

Конструирование вибростанка для блоков своими руками начинается с подготовки чертежей. Они содержат графическое изображение, масштабирование, описывают размеры матрицы и остальных деталей.

Рис. 1 Чертеж деталей матрицы

1 – плоская заготовка матрицы;

5, 6, 7 – уголки для укрепления поддона;

8 – перегородка для цилиндров;

9 – образователь пустот (цилиндр);

Рис. 2 Чертеж станка для изготовления шлакоблоков

• Форма (матрица) – это основа станка, металлический ящик для закладки бетонно-шлаковой смеси. Стенки матрицы делаются из металла.
• Двигатель располагается на корпусе. При включении электрического питания происходит вибрация за счет смещения грузов внутри матрицы.
• Для облегчения выемки готового блока цилиндр проектируется с небольшой конусностью. Она составит 2-3 мм.

Основной элемент вибростанка – это матрица. Она является шаблоном. Обычно делается матрица стандартных размеров. Ее габариты составляют 400х200х200 мм.

Для изготовления матрицы используют лист металла толщиной 3 мм. Важным условием для производства изделий высокого качества является ровная внутренняя поверхность формы. Сварочные швы делаются снаружи. Чтобы станок служил долго, нужно выбирать прочную, устойчивую к коррозии сталь.

По технологии в шлакоблоке должны быть полости, которые уменьшают вес и теплопроводность изделия. Для образования полостей в форму ставят специальные цилиндры – образователи пустот. Достаточно трех цилиндров диаметром 80 мм. Изготовить цилиндры можно из обрезков стальных труб. Стационарные цилиндры можно заменить пустыми бутылками из толстого стекла.

Важно! Перед каждым циклом матрицу и цилиндры необходимо смазывать.

Самодельный станок с вибрирующим устройством: что для этого потребуется

Инструменты и материалы, которые понадобятся:

• аппарат для электрической сварки;
• угловая шлифовальная машина для работы по металлу;
• тиски;
• слесарные инструменты;
• мотор электрический (500-750 Вт);
• лист металла и полоска (3 мм);
• трубы (75-85 мм);
• болты, гайки;
• листовая резина.

1. Определяется размер формы. Можно использовать стандартные размеры (400х200х200 мм). Если нужны блоки другого размера, то их замеряют и проектируют форму по полученным значениям.
2. Подготавливается чертеж.
3. С помощью болгарки из металла вырезаются стенки формы. Количество боковых стенок определяется количеством отсеков. Можно делать 1,2 и более одинаковых отсеков. На выходе получится такое же количество шлакоблоков. Самый простой станок содержит 1 отсек.
4. С помощью сварки собирается боковая окантовка. Сначала нужно прихватить металл и убедиться в том, что он соединен правильно. После этого приварить окончательно.
5. По высоте формы обрезаются металлические трубки. Сбоку нужно сделать продольные разрезы и сформировать цилиндры конусообразной формы.
6. Конусы привариваются к днищу матрицы. Между ними делается поперечная перемычка, сверху ставятся заглушки.
7. Дно приваривается к боковой окантовке.
8. Поддон матрицы обивается резиной для защиты нижнего края от повреждений.
9. Для устойчивости можно приварить планки из профильных труб с небольшим сечением.
10. Сбоку крепятся рукоятки для перемещения и подъема.
11. Устанавливается резьба, к ней крепится электрический двигатель.
12. Привинчивается верхняя крышка, в которой сделаны отверстия для конусов. Крышка должна соответствовать внутренним габаритам матрицы.
13. Наносится антикоррозийное покрытие.
14. Производится пробное включение установки. Оно покажет, какие необходимо внести корректировки.

Дополнительная информация! Самодельный вибростанок для керамзитоблоков работает по такому же принципу.

Этапы изготовления шлакоблоков в домашних условиях

Процесс производства шлакоблоков называется вибропрессованием. Это уплотнение в пресс-форме полусухого шлакобетонного раствора под действием вибрации.

Ингредиенты для раствора:

• шлак – 14 частей;
• гравий (размер до 15 мм) – 4 части;
• песок просеянный крупный – 4 части;
• цемент с маркировкой М400-М500 – 3 части;
• вода – от 3 до 6 частей;
• пластификатор для укрепления и ускорения просушки (добавлять в раствор согласно инструкции производителя).

Заменить пластификатор могут опилки, щебеночный отсев, кирпичные обломки, керамзит.

Другие рецепты шлакобетонных смесей:

• Шлак с цементом смешиваются 8:1,5. Вода для разведения составляет не более половины массы цемента.
• Цемент, угольная зола и щебень смешиваются 1:4:4. Вода добавляется до пластичного состояния раствора.

Важно! Воду добавляют только после смешивания всех сухих компонентов. Готовый шлакобетонный раствор сохраняет форму при сжатии в ладони и распадается при падении.

1. Приготовить смесь.
2. Установить оборудование на ровную площадку, подключить электропитание.
3. Форму обработать смазочным материалом.
4. Подготовленный раствор уложить в форму, накрыть крышкой.
5. Включить двигатель.
6. По мере усадки раствора в процессе вибрации его необходимо добавить. Количество раствора должно быть одинаковым, иначе шлакоблоки будут разного размера.
7. Выключить двигатель, когда крышка коснется упоров, формирующих высоту блока.
8. Готовое изделие аккуратно достать из формы и отправить на просушку.

Обратите внимание! Время вибрации зависит от типа устройства и может составлять от нескольких секунд до 2-3 минут. Вибрацию прекращают после полного уплотнения смеси.

Сушатся готовые шлакоблоки в сухом, хорошо вентилируемом помещении. В холодную погоду помещение должно отапливаться. Если для просушки используют открытую площадку, то блоки нужно укрыть от попадания прямых солнечных лучей и влаги. Для этого площадку оборудуют сухим настилом и навесом. В случае осадков сохнущие блоки нужно прикрыть пленкой.

Использовать готовые шлакоблоки можно лишь через 3-4 недели просушки. Если этого не сделать, то блоки могут деформироваться под тяжестью верхних рядов стены.

Сделать станок для шлакоблоков своими руками нетрудно. Основную часть материалов составляют строительные отходы, а инструменты можно найти дома или купить. Изготовленные собственноручно шлакоблоки имеют качественный и экологичный состав.

При работе с устройством нужно соблюдать правила безопасности, поскольку оно оснащено электрическим мотором.

Технология изготовления газобетонных блоков своими руками

Технология самостоятельного производства арболитовых блоков

Технология изготовления пеноблоков своими руками

Как изготовить самодельную штукатурную станцию своими руками

Формы для шлакоблоков

Шлакоблок представляет собой один из наиболее распространенных строительных материалов, востребованность которых объясняется низкой стоимостью. Изготовлением бетонита можно заняться самостоятельно, что существенно уменьшит общие затраты на возведение сооружений. Для этого достаточно запастись расходными материалами и приобрести формы для шлакоблока. Если в строительстве необходимо использовать камни нестандартных размеров, то рекомендуется изготовить матрицы для него своими руками.

Разновидности бетонных элементов

В производстве строительных блоков используют шлак, наполнитель, воду из которых замешивают раствор. Для создания нужных геометрических параметров смесь помещают в формы для отливки шлакоблоков. Здесь происходит усадка раствора естественным путем или с помощью вибропрессования. В результате всех действий получают бетонит двух видов:

• полнотелый – прочный монолитный блок, отличающийся большой массой и низким уровнем теплоизоляции;
• пустотелый – блочный элемент с внутренними пустотами, характеризуется нормальной теплоизоляцией и надежной прочностью.

Чтобы создать полости в блоках, формы заливают раствором наполовину. Затем вдавливают в них пластиковые бутылки, заполненные водой (можно также использовать стеклянную посуду).

Преимущества и недостатки шлакоблоков

• дешевизна;
• большой размер (стандартные параметры 390х190х188 мм).

Положительные качества материала значительно облегчают строительный процесс, ускоряют его сроки и позволяют экономить кладочный раствор.

• слабая морозостойкость;
• высокая теплопроводность;
• низкая шумоизоляция;
• неполное соответствие экологическим нормам;
• затрудненный процесс обработки.

Совокупность всех показателей делает шлакоблок наиболее востребованным в строительстве цоколей зданий или малоэтажных объектов, не нуждающихся в теплоизоляции (гараж, сарай и другие хозяйственные постройки).

Изготовление разъемных матриц для бетонита своими руками

При производстве шлакоблоков небольшими партиями в домашних условиях потребуется емкость для замешивания раствора и заливочные формы. Число матриц зависит от количества элементов, которое вы сможете изготовить за один рабочий день. Готовые изделия будут сушиться в формах не менее суток.

Матрицы для заливки делают из дерева или металла. Формы разборные состоят их боковых стенок и донышка. Между двумя металлическими листами (или деревянными досками) закрепляют поперечины, выдерживая шаг соответствующий длине строительного блока. Его толщину определяет расстояние между основными стенками.

В целях экономии материала рекомендуется изготавливать опалубку, рассчитанную на несколько блоков (4–6 штук). Более громоздкие конструкции будут создавать неудобства в работе и значительно снизят эффективность производства.

Если у вас нет возможности использовать подручные материалы для изготовления опалубки или требуется изготовить всего несколько шлакоблоков, можно устроить форму прямо в земле. Выкопайте ямки нужного объема, выровняйте поверхности, посыпьте песком и слегка увлажните водой.

Формы самодельные для шлакоблока можно также делать без дна. Доски (металлические полосы) пропиливают таким образом, чтобы поперечные элементы надежно вставлялись в продольные, образуя одинаковые ячейки, зафиксированные общей рамкой. Разборную опалубку укладывают на ровную поверхность, предварительно постелив полиэтиленовый лист или гладкий резиновый коврик.

Чтобы упростить выемку готовых блоков, рекомендуется покрыть внутренние стенки матричных форм масляной краской. После опустошения ячеек опалубку промывают водой, просушивают и слегка смазывают отработанным машинным маслом или соляркой.

Для производства единичной отливки можно применять пенопласт. Из него легко получается форма для изготовления шлакоблоков нужного размера. Воспользоваться подобной матрицей придется только один раз, потому что при извлечении готового камня ее придется сломать.

Оборудование для формирования шлакоблоков

При необходимости возведения нескольких объектов или организации собственного бизнеса по производству бетонита метод матричной заливки будет неэффективным. Для этих целей лучше обзавестись специальным вибростанком. В производстве шлакоблоков применяют формы в виде небольших носилок, содержащие не более пяти ячеек.

Фабричное оборудование поставляется сразу с готовыми матрицами. Если вы планируете изготовить несложный станок и формы к нему самостоятельно, то для этого понадобятся следующие материалы:

• электрический двигатель с двумя валами мощностью 0,5–0,7 кВт;
• болгарка;
• электросварочный аппарат;
• листовой металл толщиной 3 мм;
• прочная арматура диаметром 12 мм.

Как изготовить шлакоблок своими руками

Процесс домашнего производства не представляет большой сложности, он состоит из четырех этапов.

1. Замешивание раствора из шлака, цемента, песка и воды.

2. Заполнение форм готовым составом.

3. Уплотнение заливки с помощью прижима и вибрации в течение 1–2 минут.

4. Выемка готовых камней.

Чтобы из формы извлечь шлакоблоки для высыхания, нужно слегка обстучать опалубку по периметру и раскрепить ее. Через 2–3 часа удаляют бутылки, а блоки оставляют просушиваться на 2–4 дня при естественной температуре, после чего можно приступать к строительным работам.

Таблица цен на популярные вибростанки в Москве
