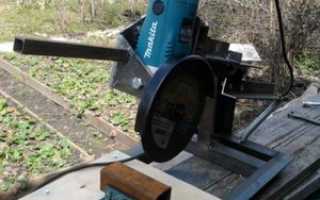

Как сделать станину для болгарки своими руками?

Универсальная станина для болгарки своими руками

Многофункциональная ручная шлифовальная машина (УШМ) считается весьма полезным и разносторонним инструментом. Большой спрос на это приспособление связан с тем, что с его помощью можно резать камень, металл и плитку, а также шлифовать различные поверхности. Каждый мастер согласится, что гораздо проще выполнять такие работы с помощью станка. Именно поэтому многие специалисты предпочитают изготавливать станину для болгарки своими руками.

Главные отличия заводских инструментов

На сегодняшний день станины для болгарок выпускаются теми же производителями, которые занимаются изготовлением самих инструментов. В зависимости от марки цена на самую простую конструкцию варьируется в пределах 3 тыс. рублей. Но более усовершенствованные модели стоят намного дороже — до 30 тысяч.

Конечно, такие инструменты может приобрести далеко не каждый мастер, из-за чего многие решают сделать токарный станок из болгарки своими руками. Благодаря этому можно изготовить универсальное приспособление, которое будет соответствовать всем требованиям.

Чаще всего комплектация станины для болгарки выглядит следующим образом:

Качественные стойки, которые нужны для надёжной фиксации устройства под угловую шлифовальную машинку определённой модели.
Специальные зажимы и прихваты, размер которых унифицируется с Т-образными пазами. В некоторых случаях комплектация может быть дополнена комплектом профилированных подставок и слесарными тисками.
Опорные плиты, которые изготавливаются исключительно из толстолистовой стали. Помимо этого, они обязательно снабжены универсальными Т-образными пазами, что позволяет надёжно фиксировать обрабатываемую заготовку. В некоторых случаях для изготовления плиты может использоваться чугун.
Усовершенствованные модели снабжаются возвратным механизмом с пружиной.
Универсальные регулировочные приспособления, с помощью которых можно менять расположение УШМ по вертикали, а также поворачивать саму стойку.
Измерительные приспособления — обычная линейка или же угловой прибор.
Поворотные ручки, с помощью которых можно осуществлять рабочее перемещение инструмента.

Стоит отметить, что именно с помощью станины для УШМ можно произвести чистую резку труб из круглых профилей: обычная болгарка не может обеспечить надёжную фиксацию заготовки. С помощью станины можно выполнить угловые типы резов любого профиля. Итоговые технологические возможности таких приспособлений во многом зависят от площади используемой поверхности опорной плиты, а также от высоты подъёма УШМ в станине. Специалисты рекомендуют рассчитывать оптимальные параметры в зависимости от диаметра режущего круга.

Функциональные возможности

Изготовив торцевую болгарку своими руками в итоге можно реализовать множество ремонтных работ. Станина считается незаменимым приспособлением в следующих случаях:

Когда нужна повышенная точность реза.
Мастеру нужно выполнить шлифовку или же резку конструкции из труднообрабатываемых материалов.
Точная работа с масштабными поверхностями.
Когда обрабатываемый материал отличается своеобразностью сечения. Наличие небольших сколов и пустот может спровоцировать сильные удары, вибрацию и даже резкую подвижку корпуса инструмента.

Причины самостоятельного изготовления

Когда мастер вынужден подолгу держать болгарку в руках, он наверняка успел ощутить на себе все минусы такой работы. Удивительно, но слабые места этого инструмента кроются в его мобильности:

Профессионал не всегда может надёжно зафиксировать обрабатываемые заготовки во время резки. Наличие малейшей вибрации чревато разрушением абразивного диска, что может привести к серьёзному травмированию.
Когда инструмент не закреплён на станине, очень сложно контролировать точную перпендикулярность реза, учитывая толщину рабочего диска по отношению к разрезаемому материалу и обозначенной метке. Кроме того, в течение всего рабочего процесса нужно тщательно придерживать обрабатываемый материал.
Достаточно сложно уставшей рукой нарезать несколько одинаковых деталей, особенно если дело касается тонких прутиков и небольших труб. Основная проблема связана с тем, что после резки мастеру приходится подравнивать заготовки.

Отдельного внимания заслуживает тот факт, что в процессе использования УШМ задействованы обе руки. Кроме того, нужна постоянная концентрация внимания: болгарка считается одним из самых опасных инструментов. Огромной опасностью может обернуться обратный удар, который чаще всего наблюдается в момент заклинивания вращающегося абразивного диска в заготовке. Основные риски связаны не только с тем, что инструмент может отбросить, но и с сопутствующим разрушением круга. Из-за того, что агрегат эксплуатируется на больших оборотах, это может травмировать лицо, руки и даже грудную клетку оператора.

Бывалые специалисты утверждают, что чаще всего обратный удар происходит в момент завершения реза, когда две заготовки соединяет небольшая перемычка. Чтобы минимизировать возможные риски, нужно своевременно выключить инструмент. Оператору остаётся извлечь круг и дорезать деталь уже с обратной стороны.

Решить все эти недостатки поможет самодельная станина для болгарки, которую сможет изготовить даже новичок. Изготовить такое приспособление помогут профессиональные чертежи. Самодельная станина для болгарки будет соответствовать используемому инструменту и всем пожеланиям мастера: приобрести качественное приспособление, которое отвечало бы всем требованиям, достаточно сложно.

Особенности проектирования

Подготовив все необходимые инструменты и материалы, можно смело приступать к видоизменению своей болгарки. Огромное преимущество кроется в том, что оснастить станину всеми приспособлениями можно из подручных механизмов. К примеру: в качестве опорной ниши можно использовать основу настольного сверлильного агрегата или же базовую плиту от компактного универсально-сборного приспособления (УСП). Преимущество таких заготовок в том, что они уже имеют все необходимые вырезы Т-образной формы.

Чтобы итоговое приспособление соответствовало всем требованиям, необходимо выполнить следующие действия:

Разработать подходящее техническое задание и чертежи. Болгарку из бензопилы изготовить просто. Главное — учесть, что в качестве основных параметров для самодельной станины нужно использовать максимально допустимый диаметр рабочего диска. Помимо этого, следует учесть небольшое сечение заготовки, с которой придётся работать, а также точные габариты УШМ.
Подготовка всех необходимых заготовок для изготовления агрегата. Мастер обязательно должен учитывать размеры сечения деталей, а также материалы, из которых они были сделаны. К примеру, сварочный вариант считается менее надёжным из-за периодических вибраций и динамического типа нагрузок. Именно поэтому низколегированные стали считаются наиболее предпочтительными. Благодаря тому, что механическая прочность трубчатых профилей имеет большие показатели, их применение считается более целесообразным, нежели двутавры и уголки.
Изготовление приспособлений (этот процесс зависит от навыков мастера). Что касается элементов крепления УШМ к стойке, то их лучше всего заказать в профессиональной мастерской.
Окончательный этап отделки. На этом этапе проводится проверка устойчивости агрегата, окраска и даже термообработка. Мастер обязательно проводит установку системы управления.

Обязательные элементы конструкции

Среди опытных мастеров существует универсальный экземпляр станины, который состоит из нескольких частей:

Возвратный механизм.
Опорная рама, которую в дальнейшем можно установить на любую ровную поверхность или даже верстак. Для изготовления этого узла системы можно использовать профильные трубы, которые обладают повышенной жёсткостью и хорошо противостоят возможным вибрациям.
Прочный стол, который должен быть изготовлен из толстолистового проката со всеми крепёжными отверстиями.
Удобный поворотный рычаг с креплениями для инструмента.
Качественное универсально-сборное приспособление круглой формы, которое оснащено пазами по 9 мм. Эти приспособления смогут выдерживать инструмент, вес которого не превышает 10 килограмм. Поворотный стол с винтовым регулирующим механизмом (отсчетный лимб и маховичок) устанавливается на УСП. Специалисты утверждают, что в качестве поворотного стола можно использовать обычную ступицу от любого легкового автомобиля. Все размеры обязательно должны быть учтены.
Вертикальная стойка, к которой и будет крепиться сама болгарка.
Качественные тиски для фиксации обрабатываемых заготовок. Стоит учесть, что это приспособление следует установить консольно, чтобы в будущем можно было сбалансировать опрокидывающийся момент, который поступает от УСП.
Для комфортной работы поворотный стол можно оснастить обычной линейкой, которая будет отсчитывать все линейные, а также угловые перемещения. Вместо заводской линейки можно воспользоваться самодельным приспособлением, которое должно соответствовать указанным в чертеже параметрам. Для того чтобы правильно изготовить рабочий стол в домашних условиях, нужно заранее предусмотреть радиусные закрепления углов. Обязательным считается тот момент, когда перемещать слесарные тиски можно без нарушения общей центровки.

Принцип создания базовых механизмов

Наибольшие трудности ожидают мастера в тот период, когда он приступит к изготовлению основного поворотного рычага. В этом случае нужно обеспечить надёжную фиксацию и прижим угловой шлифовальной машины, её поворот на 90˚, а также аккуратный возврат болгарки, когда на поворотную рукоятку не поступает нагрузка. Общая конструкция поворотного рычага должна быть разработана таким образом, чтобы её можно было прикрепить к стойке.

Читать еще: Как сделать дробилку для сена своими руками?

Отдельно стоит учесть, что поворотный рычаг должен включать в себя вертикальную стойку, которая надёжно фиксируется на опорной плите. Качественная работа невозможна без консоли с осью и универсальным подшипниковым механизмом (именно они будут обеспечивать плавный поворот болгарки), а также возвратных пружин и зажимного устройства, расположенных с противоположной стороны от конструкции.

Опытные мастера утверждают, что для надёжного фиксирования самодельной станины для УШМ необходимо придерживаться следующих конструкционных решений:

Многофункциональные стальные стремянки, которые будут обеспечивать обхват инструмента в нужном сечении.
Открытая форма призмы, которая может быть сварена из уголков (их противоположные стороны обязательно должны сжиматься струбциной).
Надёжная фиксация двумя болтами с упорной резьбой, которые обязательно должны быть расположены на обоих уголках. Благодаря этому гарантируется прижим болгарки вращением высоких гаек.

На завершающем этапе мастеру необходимо установить элементы включения. Специалисты рекомендуют предусмотреть не только дистанционное управление инструментом, но и подключить педаль. Это связано с тем, что в процессе активной работы обе руки мастера заняты, а внезапные проблемы с резкой или шлифовкой чреваты тяжёлым травмированием оператора. Стоит учесть, что наиболее эффективным считается магнитный тип пускателя.

Уже собранный агрегат изначально проверяют на работоспособность при ручном вращении режущего диска. Задача мастера — определить источник биений агрегата, если в момент конструирований агрегата была допущена ошибка в центровке. Только после этого можно включить болгарку на самых минимальных оборотах, чтобы выявить возможные вибрации.

Если же никаких дефектов в работе не наблюдается, можно провести точную проверку при резке деревянного бруска, а потом и металлической заготовки.

Originally posted 2018-07-04 08:13:58.

Станина для болгарки своими руками

Массивную болгарку лучше закрепить в стойку. С помощью такого станка можно будет с большей точностью резать однотипные детали или детали с большой площадью поверхности. Покупать готовую станину не всегда есть смысл – зачастую они обладают недостаточной жесткостью, и надежно закрепить в них болгарку не получится. Гораздо проще собрать ее самому из прочных металлических уголков или обрезков водопроводных труб.

Основные узлы приспособления

Для изготовления стойки для болгарки нам понадобятся следующие детали:

опорная рама: ее можно сварить из профильных труб; такая конструкция будет обладать повышенной жесткостью и не бояться вибрации; при использовании деревянных брусков желательно брать твердые породы древесины;

рабочая платформа (крышка стола) с крепежными отверстиями: ее изготавливают из листовой стали; прикрепить к опорной раме можно и лист чугуна от старой печи – он легко сверлится, и работать с ним несложно;
вертикальная стойка для крепления инструмента: для нее используем два небольших отрезка стальных уголков с просверленными в них отверстиями; их прикручивают болтами к редуктору болгарки, используя отверстия для ручки; для надежной фиксации вначале слегка скрепляем уголки между собой сваркой прямо на болгарке, а затем, сняв инструмент, окончательно свариваем их между собой;

Стойка для крепления инструмента

поворотный рычаг с креплениями: принцип его работы мы опишем чуть ниже;
быстрозажимные тиски для закрепления деталей; так как резьба на шпильке быстро входит из строя, изготовим зажим из обрезанной в виде полукруга удлиненной гайки, которая наваривается на шпильку; для утяжеления к противоположному ее концу крепим небольшой кусочек металла, который будет служить своеобразной лапкой для поднятия зажима;

поворотный стол для обработки изделий сложной формы: в качестве него можно использовать ступицу от легкового авто подходящего размера;

линейку, прикрепляемую к поворотному столу: для несложных работ использовать можно столярную малку-угломер, для точных измерений собирается конструкция из угломера и 2 слесарных линеек.

Изготовление основных узлов

Итак, опишем процесс сборки станины поэтапно:

1. Основную сложность представляет устройство поворотного рычага, который должен надежно фиксировать болгарку и обеспечивать ее поворот на 90°. Для этого можно использовать металлические уголки или профильные трубы с прикрученным к ним в двух плоскостях болтами, которые будут обеспечивать прижим инструмента.

2. Для изготовления шарнирного устройства можно взять три шатуна от старого авто и осевой палец. Это устройство не будет иметь люфтов и зазоров, а ось шарнира будет проходить параллельно плоскости стола, обеспечивая точность среза. Хотя собрать поворотный рычаг можно и из обычных шарниров.

Поворотный рычаг, собранный из шатунов и осевого пальца

3. Старые пружины подходящего размера обеспечат плавное движение поворотного рычага и возврат болгарки в исходное положение.

4. Чтобы поворотный рычаг встал точно под прямым углом, подставляем к уже собранной конструкции слесарный уголок, и с помощью монтажки чуть подгибаем шатунный механизм.

С помощью слесарного уголка выставляем поворотный рычаг точно под прямым углом

5. Для обеспечения свободного хода инструмента в столе делаем прорезь нужного размера с помощью отрезного круга самой большой толщины. При необходимости дорабатываем ее (расширяем и удлиняем) небольшой болгаркой.

6. Точную резку деталей под углами 45 и 90° можно обеспечить, прикрутив к рабочей поверхности стальной уголок. Для этого вставляем диск в прорезь и намечаем места расположения отверстий для крепления. Меняя расположение такого устройства относительно диска, можно будет поворачивать детали под разным углом. Для получения зеркального угла под 45° понадобится подготовить отверстие, которое будет находиться относительно диска под 135°.

Отверстия для крепления уголка под 45, 90 и 135°

7. К нашей станине можно прикрепить и подвижную линейку с ограничителем. Обрезать изделия в этом случае можно будет максимально точно.

8. Для удобства работ к вертикальной стойке, зажимающей болгарку, на стороне, противоположной диску, понадобится также прикрепить ручку. В качестве нее можно использовать длинный болт с плотно насаженной на него пластиковой трубкой.

9. Для проверки центровки вставляем в устройство болгарку и вручную несколько раз прокручиваем диск. При отсутствии биений включаем ее на малые обороты и пробуем разрезать деревянную заготовку. Если инструмент начинает вибрировать, ищем причину и ее устраняем.

10. Включение/выключение устройства лучше сделать дистанционным – ведь руки работающего всегда заняты. В этом случае используем магнитный пускатель, прикрепленный на ножной педали.

Изготовление съемного кожуха

Для увеличения безопасности устройства и защиты от искр к болгарке лучше изготовить кожух из оцинкованной жести или металлического корпуса старой аппаратуры. Его можно и сварить из тонкого металла.

Чтобы избежать ошибок, вначале изготавливаем шаблон из картона.
По нему вырезаем зеркальные разверстки.
Чтобы торчащие заклепки не были помехой шлифовальному кругу, проклепываем крепежные уголки изнутри.
Складываем и соединяем клепками обе половинки кожуха, крепим их на зажимной тяге и готовим резьбовые отверстия для крепления.

Инструкция по изготовлению стойка для болгарки

Наглядно расскажем, как изготовить стойку для болгарки своими руками. В статье вы найдете чертежи, видеоотчеты по самодельным станкам для УШМ. Варианты держателей с направляющими для листовой стали, устройство маятникового штатива.

Болгарка относится к категории инструментов, которые имеют высокую степень опасности нанесения травм. Связано это с тем, что пильный диск УШМ вращается на высоких оборотах, а вероятность заклинивания его в заготовке очень велика. Особенно это касается длинных продольных распилов, когда при нагревании металла происходит зажим абразивного инструмента. При резке труб удаляемый отрезок может поджимать отрезной диск – это ведет к разрыву тела полотна. Чтобы избежать негативных последствий работы с УШМ, применяется стойка для болгарки.

Когда угловая шлифмашина жестко закреплена и двигается только по заданной траектории, соблюдая определенный угол реза, вероятность опасности значительно падает. Стойки для УШМ есть в свободной продаже, но это не такой сложный механизм, который нужно обязательно покупать.

Для своего инструмента можно сделать нехитрое приспособление своими руками – это выйдет дешевле, а собственноручно разработанная конструкция под конкретную модель всегда будет точнее подогнана.

Обзор возможных вариантов изготовления стоек для болгарки

Стойка для УШМ, как упоминалось выше, – это несложный механизм, но такое утверждение касается лишь самых простых конструкций. Рассмотрев все многообразие устройств заводского производства и самоделок, можно выделить три основных вида приспособлений:

самая простая станина маятникового типа;
маятниковый механизм с поворотным узлом для разрезания болгаркой под разными углами;
станина для угловой шлифовальной машинки с так называемой протяжкой.

Читать еще: Как сделать дробилку для веток своими руками?

Наиболее распространенный и простой в изготовлении самодельный станок для болгарки построен на базе маятниковой консоли. С помощью такого оборудования можно легко распиливать разные трубы как круглого, так и профильного сечения, а также прутки, арматуру и металлические детали, толщина которых не превышает толщины рабочей части диска, а длину пропила можно регулировать путем перемещения заготовки по станине. Особенности приспособления для УШМ:

простота в изготовлении и в работе;
высокая надежность, так как здесь используется всего один подвижный узел;
таким оборудованием не получится пилить под углом;
сложно пилить листовой материал: маленькая точность и травмоопасность.

Устройство станины с поворотным механизмом для УШМ позволяет проводить все вышеописанные операции резки металла, но при этом добавляется функция пиления болгаркой под разными углами. Здесь также присутствует маятниковый узел, и, кроме него, сама опора маятника может поворачиваться, либо поворачивается упор-зажим, который удерживает заготовку. Особенности приспособления:

расширенные возможности обработки металла УШМ;
относительная простота конструкции;
здесь более сложно получить точный перпендикулярный и угловой рез за счет поворотного механизма и необходимости калибровки угла.

Механизм с протяжкой наиболее сложный для исполнения. В нем, кроме маятникового узла, используется узел протягивания болгарки в горизонтальном направлении.

Чертежи станин для УШМ

С вертикальной стойкой, когда болгарка приподнята над основанием. Такая конструкция обладает более удобным управлением и большей величиной продольного реза.
Без вертикальной стойки – здесь шарнир образуется прямо от основания. Этот тип конструкции самый простой и позволяет УШМ распиливать трубы небольшого диаметра и сечения.

Маятниковая станина

Опора или станина – часть, от которой отходит вертикальная стойка и куда укладывают заготовку для разрезания. Опорная часть также выполняет главную функцию – удержание всего станка в устойчивом положении.
Вертикальная неподвижная стойка, или штатив для УШМ, – этот элемент конструкции является частью маятникового механизма и опорой для подвижной консоли.
Подвижная планка или консоль – деталь, к которой непосредственно крепится болгарка.

Опорную часть в основном изготавливают из листового металла. В качестве нее может выступать заводская станина, например от сверлильного станка или любого другого, где имеется плоская платформа. На станине для УШМ обязательно должна присутствовать направляющая, куда упирают трубу во время резки. Направляющая не дает смещаться заготовке во время проведения операции. Кроме этого, для большего удобства можно снабдить опору прижимным механизмом, который будет неподвижно фиксировать трубу к направляющей во время работы УШМ.

Стойка, или штатив, – вертикально идущий вверх элемент. Он может быть изготовлен из профильной или круглой трубы. В верхней части крепится подшипниковый узел для подвижного соединения стойки с маятниковой консолью УШМ. Высота штатива зависит от размеров болгарки и устройства маятника. Тип трубы (ее геометрические параметры и толщину стенок) выбирают в зависимости от мощности и массы электроинструмента.

Маятниковая планка УШМ выполняет две функции. Во-первых, она жестко удерживает болгарку, тем самым не давая смещаться диску в осевом направлении. Во-вторых, с помощью нее совершается подача инструмента в область обработки, то есть УШМ может опускаться в рабочее положение, производить рез и снова возвращаться в исходную позицию. Для управления консолью на ней также предусмотрена специальная ручка.

Конструкция противовеса с амортизатором

Традиционный тип. Его делают при помощи установки грузика на хвосте консольной планки. Вес груза подбирают таким образом, чтобы в исходном положении болгарка была вверху, но при ее опускании на заготовку не приходилось прикладывать больших усилий.
Пружинный механизм в роли противовеса. В этом случае в верхнем положении УШМ удерживает сила упругости пружины. Наиболее подходящая для этих целей – пружина для закрывания дверного полотна.

Амортизатор или упор также является необходимым в конструкции стойки для болгарки. Основная задача такого элемента – не допустить перемещения инструмента при движении вниз ниже определенного уровня. В момент, когда труба полностью перерезана, опускание болгарки должно прекратиться.

Упор может быть выполнен жестким, например в виде металлической стойки с резиновой прокладкой в месте контакта с УШМ, или мягким – его можно реализовать за счет небольшой пружины на конце.

Станина для резки листовой стали

Основные части такого станка:

Основание. Оно в идеале должно быть не меньше листа, который предполагается резать болгаркой, или позволять укладывать на него полностью область реза. В качестве материала для изготовления необходимо использовать сталь, чтобы она забирала на себя тепло, не позволяя перегреваться линии раскроя стали.
П-образная стойка. Этот элемент конструкции служит как направляющая для протягивания болгарки. Длина отрезка между ножками стойки должна быть достаточной, чтобы класть между ними лист, плюс позволять свободно вмещаться телу болгарки.
Каретка – подвижный элемент, который перемещается по п-образной стойке на подшипниках. К ней крепится маятниковая консоль и ограничитель глубины опускания отрезного диска.
Маятниковая консоль служит механизмом опускания УШМ до уровня рабочей позиции. Также к ней прикреплена ручка управления инструментом.

Протягивать болгарку нужно в направлении, противоположном направлению вылета искр, иначе инструмент будет подрывать с большой вероятностью заклинивания.

Самое простое решение своими руками

В качестве основания берут лист ДСП толщиной 20 мм и вырезают две заготовки размером 500х400 мм.
Заготовки совмещают и скручивают вместе саморезами, чтобы получилась плита толщиной 40 мм.
Берут узкую сторону и, отступив от края посередине на расстояние 100 мм, вырезают электролобзиком квадрат 40х40 мм.
Берут стальную профильную трубу сечением 40х40 мм и длиной 500 мм. Один край трубы намазывают эпоксидным клеем и вставляют в квадратный пропил в основании.
Когда стойка хорошо приклеится к основанию, отступив от верхней части трубы 100 мм, сверлят сквозное отверстие диаметром 8 мм параллельно короткой стороне.
Берут отрезок профильной трубы длиной 400 мм и сечением 30х30 мм и, отступив от края 50 мм, сверлят сквозное отверстие диаметром 8 мм – это маятниковая консоль.
Подвижную деталь скручивают со стойкой так, чтобы она свободно ходила, но без люфта в горизонтальном направлении.
Болгарку фиксируют к консоли при помощи стальных хомутов. Ручка болгарки будет служить элементом управления.

Уважаемые посетители сайта, конструкторы, поделитесь в комментариях, какие, на ваш взгляд, приспособления для болгарки наиболее удачные?

Как своими руками сделать стойку для УШМ

Угловая шлифовальная машина (УШМ или УШМа), получившая неофициальное название «болгарка» – один из самых распространенных универсальных инструментов, предназначенных для абразивной обработки различных изделий из металла, дерева, камня. «Болгарка» она потому, что впервые появилась в СССР из Болгарии, где она выпускалась на заводе в городе Ловеч. Чтобы выполнять болгаркой различные точные работы, многими умельцами делается стойка для УШМ своими руками.

Выбор материала для станины

В этом случае возможности УШМа существенно расширяются. Установив болгарку на стационарную конструкцию, можно сделать отрезной станок, который будет точно и под нужным углом разрезать любые профили – уголки, двутавры, металлические трубы.

Чтобы резать металлические, деревянные, пластиковые листы больших размеров, следует установить болгарку на движущуюся каретку, перемещающуюся по направляющим. В качестве направляющих этом случае целесообразно использовать металлические уголки.

Стойка для угловой шлифовальной машины может иметь множество вариантов исполнения. Для ее изготовления могут быть использованы самые различные материалы и узлы. Рекомендовать какую-то определенную конструкцию не имеет смысла, так как каждый владелец УШМа будет приспосабливать болгарку под свои требования.

В качестве исходных материалов для устройства можно использовать профилированные трубы, как наиболее прочные и надежные для такого вида работ. Для направляющих можно использовать уголки, швеллеры 5У или 6.5У.

Для сложных конструкций понадобится сварочный аппарат, но проще обойтись винтовыми соединениями. Если работы не требуют особой точности, то болгарку можно использовать просто как переносной инструмент.

Для выполнения точных работ, например, со шлифовальной насадкой, может понадобиться стационарное приспособление – стойка для болгарки УШМ (своими руками можно собрать простой разборной станок, который после использования будет сложен и спрятан в отведенное для него место). Такая станина иногда изготавливается также из дерева. Деревянную станину целесообразно сделать, если не предполагается частое и продолжительное использование УШМа.

Читать еще: Как сделать кормозапарник своими руками?

Что может понадобиться для изготовления станины

Прежде, чем начать делать станину для болгарки, следует определиться, какие виды работ будет выполнять этот станок. Стойка для УШМ, своими руками изготовленная, может быть намного более функциональна, чем промышленные изделия. Большое значение имеет вид крепления УШМа на станине – вертикальный или горизонтальный. От этого во многом зависит глубина резания. Вид крепления зависит также от характера выполняемых работ.

Для резки материалов на стационарном рабочем столе болгарка крепится на маятниковом кронштейне из уголков или профилированных труб. Если необходимо резать большие листы стали, текстолита, фанеры, то УШМа крепится на подвижной каретке, передвигающейся по направляющим, сделанным из уголков или швеллеров. Определившись с конструкцией, следует заранее подготовить необходимый инструментарий и материалы.

болгарка;
сверлильная машина;
сварочный аппарат;
шлифовальный круг;
плоскогубцы;
набор отверток;
набор ключей;
измерительные инструменты.

уголок стальной 40×40;
уголок стальной 50×50;
швеллер 5У или 6.5У (для направляющих движущейся каретки);
обрезки водопроводных труб;
профильные трубы 15×15, 20×20, 25×25;
подшипники;
метизы;
жестяная обрезь;
текстолит.

Как своими руками сделать простейшую стойку для УШМа

С помощью самых обычных инструментов и с использованием подручных материалов может быть изготовлена простая стойка для УШМ своими руками. Чтобы закрепить болгарку на станине, понадобятся уголки, металлические или текстолитовые пластины. Если используются две металлические пластины, то можно заменить винты сварным соединением. Пластина, служащая передвижной платформой, выполняется из стального листа или дюралюминия толщиной до пяти миллиметров.

Если вместо металлического листа использовать текстолит, то заготовка должна быть толщиной до десяти миллиметров. Вторая пластина обязательно должна быть металлической, так как она служит упором. Для изготовления используется сталь толщиной пять миллиметров, так как основная нагрузка прикладывается именно на нее. Более тонкий металл использовать нельзя из-за вибраций и возможной деформации, что делает работу с устройством небезопасной.

Для надежной фиксации на платформе на одной половине пластины просверливаются несколько сквозных отверстий диаметром в пять миллиметров. Вторая половина пластины размечается так, чтобы затем в центре ее просверлить отверстие диаметром восемь миллиметров. Все отверстия, просверливаемые в платформе, рассверливаются с тыльной стороны для головок потайных винтов. Допускается вместо второй пластины поставить уголок, просверлив его соответствующим образом.

Если сварку использовать нельзя, уголок или пластину прочно крепят винтами к платформе так, чтобы расстояние от края устройства до отрезного диска было не менее пяти миллиметров. Уголок при этом должен быть согнут по отношению к стойке на 60°. Для исключения проворачивания болта и вибрации УШМа фиксируется в верхней части болтом с шайбой Гровера или контргайкой.

Отрезной станок маятникового типа

Платформа для станка изготавливается из листовой стали. Для маятникового рычага подойдет профильная труба, к которой строго перпендикулярно приваривается поперечный вал. На этот вал с обоих концов жестко запрессовываются два подшипниковых узла. После этого приваривается маятник.

Из стальной полосы изготавливается скоба для крепления корпуса редуктора УШМа. Для крепления просверливаются отверстия по краям и по центру. Для обеспечения жесткой фиксации корпуса к маятнику из стального прутка делается хомут. Металлическая прижимная планка фиксируется болтами. Готовый кронштейн, выполненный в виде буквы «П», крепится на консоль.

Консоль с хомутом и креплением для УШМ приваривается к маятниковому рычагу, одновременно устанавливается защитный кожух. Для автоматического возврата болгарки в исходное положение используется возвратная пружина, которую следует подобрать в соответствии с весом УШМ.

После того, как станок будет собран, его необходимо включить и на холостом ходу проверить, нет ли вибраций, люфта. Затем отрезным кругом максимальной толщины прорезать паз для режущего инструмента. На платформе болтами крепятся упоры для основных направлений запила – 45° и 90°.

Станок для резки листовой стали

Для резки листовой стали, длинномерных листов текстолита, ДСП с помощью болгарки нужна другая конструкция. В этом случае УШМ должна иметь возможность перемещаться вдоль обрабатываемого материала. Это становится возможным, если закрепить болгарку на подвижной каретке.

Каретку можно изготовить на базе роликовых дверных блоков. В качестве направляющих используются уголки или швеллеры небольших размеров. Они строго параллельно привариваются к основе. Вместо сварки возможно винтовое соединение с платформой, при этом винты должны быть с потайной головкой, гайки зафиксированы шайбами Гровера или контргайками.

Непосредственно на каретке УШМ может быть закреплена жестко или на маятниковом рычаге. Направляющие должны быть установлены так, чтобы между ними и рабочим столом имелся зазор для расположения разрезаемого материала на столе.

Видео по теме: Стойка для болгарки

Стойка для болгарки с наклоном диска: своими руками

Самодельная стойка для болгарки — популярный и востребованный инструмент в домашней мастерской. Разработаны десятки конструкций стоек для УШМ. Каждый изготавливает самоделку под свои нужды. Но вариантов много не бывает. Предлагаем топовую станину для установки углошлифовальной машинки с механизмом поворота как у торцовочной пилы.

Как сделать стойку для болгарки.
Какие инструменты нужны, чтобы сделать поворотную стойку для УШМ.

Самодельная стойка для болгарки с наклоном диска

Сначала покажем финальный вариант стойки для УШМ, которую собрал пользователь портала id215711128, а потом расскажем, как сделать её своими руками.

Я мастерю самодельные приспособления для инструмента. Например, универсальный распиловочный стол для циркулярной пилы, стойки для крепления дрелей и т.д. Однажды, один из заказчиков, для которого я изготовил стойку для УШМ, спросил о приспособе для резки металла с наклоном диска как у торцовочной пилы. Идея запала в голову. Когда закончился строительный сезон, приступил к изготовлению стойки с поворотным механизмом.

Работу разбили на ряд этапов:

Чертёж станины с расчётом угла поворота.

Для фиксации наклона инструмента, изготовлена пластина с сегментным вырезом. Держатель фиксируется в заданном положении, от 90 до 45 градусов, винтом «барашек».
Чертеж пластины в масштабе 1:1.

Пластина сварена из уголка с полкой 32 мм. Чертеж использовался как шаблон.

Станина размером 30х50 см сварена из профильной трубы.

Поворотная ось сделана из резьбовой шпильки М10.

Ось фиксируется гайками.

Для точной установки пластины с сегментным вырезом, прихватил её в двух местах к станине, точно соблюдая угол в 90 градусов. К наклонной площадке приварил болт М8. Болт проходит через прорезь в пластине и фиксирует поворотный узел барашковой гайкой.

Далее работа пошла по накатанной колее. Пользователь изготовил:

подшипниковый узел маятникового механизма;
«вилку» для крепления болгарки;
эксцентриковый зажим;
дополнительный упор, который не дает инструменту опрокидываться.

Узлы крупным планом. Поворотный механизм.

Станина для болгарки, вид спереди.

Задняя часть стойки для болгарки.

На финише работ все соединения как следует проварили, зачистили, отшлифовали, а стойку покрасили.

Инструменты, необходимые для изготовления самодельной стойки для болгарки

Для изготовления самодельных приспособлений не обойтись без минимального набора инструментов:

УШМ;
электрической дрели;
сварочного инвертора и навыков работы с ручной дуговой сваркой;
тисков;
набора слесарных инструментов и расходных материалов — отрезных дисков, зачистных кругов, свёрл по металлу и т.д.

Испытания самодельной стойки для болгарки показали, что она подходит для установки УШМ с отрезным диском любого диаметра. Металл разрезается под нужным углом в двух плоскостях. Заготовка легко и быстро фиксируется на станине эксцентриковым зажимом. «Вилка» крепления болгарки смещается относительно оси стойки. Это увеличивает зону реза при распиле детали.

По теме самодельных инструментов рекомендуем статьи:
