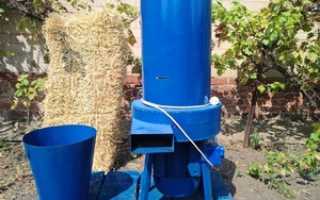

Как сделать дробилку для сена своими руками?

Бытовой измельчитель соломы для частного подворья

Фермеры постепенно уходят от ручного труда. Хозяева на небольших частных подворьях активно внедряют средства малой механизации для повышения производительности труда. К таким средствам относится измельчитель соломы. Подобные устройства заводского изготовления есть в продаже, но их не всегда целесообразно приобретать из-за высокой стоимости. Дело в том, что устройство измельчителя предельно простое, и сделать его можно самостоятельно.

1. Принцип работы и стандартная модель
2. Описание типовой конструкции
3. Схема работы
4. Материалы и процесс изготовления
5. Сборка устройства

Принцип работы и стандартная модель

Пояснения в предназначении измельчителя излишни для тех фермеров, которые содержат живность. В дополнение приспособление можно использовать для производства топливных брикетов из сена или соломы в домашних условиях.

Вручную нарубить нужное количество материала для корма скоту — мероприятие крайне трудозатратное по времени и силам. А уж о производстве топливных брикетов таким образом даже не стоит задумываться.

Некоторые мастера делают кустарные измельчители из минимального набора подручных материалов. Обычно в ход идут старые пылесосы или насосы, в которых исправен электродвигатель.

Средства подобного типа отличаются простотой изготовления, но их производительность крайне низкая. Её хватит лишь на заготовление корма десятку кроликов. Хозяйство большого размера требует больше сырья.

В результате нужен надёжный измельчитель соломы для частных подворий, который можно выполнить самостоятельно. Мощность тоже должна быть на уровне, которая позволит работать аппарату до нескольких часов без остановки.

Описание типовой конструкции

Типовая конструкция подразумевает элементы, из которых изготовлено устройство. Их минимальный набор может быть дополнен вспомогательным. Цель — улучшить комфорт от работы с устройством.

Стандартный набор измельчителя:

• Бункером выступает ёмкость достаточного объёма. Обычно берут старую бочку или большой бидон, куда закладывают обрабатываемую растительность.
• Электромотор устанавливают внизу бункера. Главное, чтобы его мощность была достаточной для работы без остановок и для большой загрузки.
• Ось, на которой закреплены ножи в количестве от 3 до 6. Её закрепляют непосредственно к оси электромотора.

Основу аппарата составляет бункер с острыми ножами, которые жёстко закрепляют на диске из стали. Диск устанавливают на ось, которая является валом электродвигателя или соединена с ним через редуктор.

Бункер представляет собой ёмкость для закладки материала — сена или соломы, которые требуют измельчения. В нём происходит процесс рубки. В целях безопасности бункер делают максимально высоким, чтобы при погрузке сырья руками не коснуться ножей. Форма ёмкости, как правило, цилиндрическая, но можно встретить форму перевёрнутого конуса. Устанавливают ёмкость на подставку, обычно в виде треноги. Высота подставки такая, чтобы внизу мог быть установлен электромотор. Последний закрепляют на днище.

Иногда бункер выполняют небольшим по высоте, но с крышкой в целях безопасности. В крышке обязательно должно быть отверстие для загрузки сырья.

Производство по поточному принципу создают путём установки отвала отработанной массы. Через устройство измельчённый материал выбрасывается из бункера. Это позволяет добавлять сырьё непрерывно. То есть останавливать мотор, чтобы достать сечку и добавить сырьё, не потребуется. При этом достигается значительная экономия времени. Его сделают снизу бункера. Форма не важна, главное, чтобы был наклон для отвала материала.

Диск с размещёнными на нём ножами — деталь крайне сложная в изготовлении. Конструкция может быть произвольной. Цель при сборке — достигнуть максимального баланса, чтобы устройство в процессе работы не тряслось от вибраций.

Схема работы

1. Включают электромотор.
2. Загружают материал в бункер.
3. Из патрубка вылетает обработанный материал, который попадает в заранее подготовленную ёмкость.

Ёмкостью обычно служит бочка из пластика. Желательно её накрыть крышкой, а сбоку сделать отверстие, чтобы сечка не разлеталась во все стороны. Оператору остаётся подавать сырьё и вовремя освобождать ёмкость с сечкой. В идеале их используют несколько, меняя по мере наполнения.

Материалы и процесс изготовления

Изготовление домового измельчителя начинают с чертежа на бумаге. Это позволяет иметь визуальное представление о конструкции и выявить недочёты или доработать важные нюансы на стадии проектирования. Переделывать готовое изделие получится дороже, да и время лишнее будет потрачено.

Материалы для сборки:

• Электромотор.
• Ёмкость для бункера — готовая от какого-либо устройства или сваренная по заданным размерам из стальных листов.
• Крышка для бункера, которая будет надёжна на нём установлена.
• Плита из стали толщиной не менее сантиметра для площадки под электромотор.
• Листы металла для изготовления опоры и других элементов толщиной не менее 3 мм.
• Приводной вал.
• Боковой патрубок в качестве отвала.

Электромотор — это главная часть устройства, которая задаёт его характеристики. Выбирают мотор в зависимости от объёма бункера для соломоизмельчителя. Чем больше масса сырья при одной загрузке, там мощнее требуется двигатель. Обычно на измельчитель сена и соломы для частных подворий устанавливают электромотор мощностью от 2,2 до 6 кВт. Скорость оборотов не должна превышать 2 тыс./мин в целях безопасности. Оптимальная — 1,5 тыс./мин.

Электромотор со скоростью вращения выше оптимальной тоже можно приспособить для установки в конструкцию, но с валом его соеденяют не напрямую. Для этого используют понижающий редуктор, зачастую ременной. Можно воспользоваться зубчатой передачей. Понижающий редуктор позволяет увеличить отдачу от мотора и измельчать корнеплоды и даже мелкие ветки.

Мотор соединяют с валом, на котором будет установлен диск с ножами. Валом может выступать трубка, но только прямая, без перекосов. Это нужно для правильного баланса, иначе возникнет вибрация, что недопустимо.

Ножи устанавливают на валу так, чтобы между ними и контрлезвиями было минимальное расстояние. Это позволит обеспечить качественное измельчение сырья.

Сборка устройства

Собирать необходимо качественно, подгоняя детали. От качества сборки зависит срок эксплуатации и безопасность бытового измельчителя соломы. Устройство содержит движущиеся части, и плохо зафиксированные соединения могут слететь при работе. Это чревато травмой оператора.

Порядок сборки:

1. Работают с ёмкостью и устанавливают на неё электромотор. При отсутствии дна в бункере его приваривают. Снизу устанавливают кронштейн и металлическую плиту, куда крепят электромотор. Плита закрепляется при помощи бака, и к ней крепится двигатель.
2. Над мотором устанавливают наклонные опоры, которые будут служить кронштейном для установки выгрузного устройства. Его монтируют в том месте, где опоры соединяются с краем бункера.
3. Прикрепляют мотор саморезами или болтами. Ось двигателя должна расположиться выше наклонных опор.
4. Формируют режущий инструмент. Для этого подойдут куски высококачественной углеродистой стали, которую можно взять из отработанного полотна металлорежущего станка. Диск берут такого размера, чтобы установленные ножи на нём не касались стенок бункера.
5. На вертикальную ось закрепляют диск с ножами. Ось можно сделать из прочной стальной трубы. Главное требование — чтобы труба была ровной, без изгибов, поскольку они спровоцируют вибрацию, что скажется на надёжности устройства и его безопасности. Ось с ножами устанавливают на валу двигателя.
6. Устанавливают крышку на бункер, которая повысит безопасность устройства.

Готовое изделие помещают на подставку, которую закрепляют на полу. Измельчитель соломы, изготовленный своими руками, желательно покрасить. Это предотвратит его коррозию, и устройство прослужит долго.

Сено из дробилки для дома самостоятельного изготовления по качеству ничем не уступает продукции из устройства заводского изготовления. Требуется лишь следить за состоянием ножей. Мощности самодельного аппарата достаточно не только для изготовления сечки из сена или соломы, но и для измельчения свежей травы. Такая пища полезна для скота, поскольку им её легче пережёвывать. Из сухой соломы можно делать топливные брикеты для личного пользования и на продажу. Это окупит устройство.

Самостоятельная работа над станком даже с учётом нового мотора будет дешевле, нежели приобретение готового в магазине. Рынок завален китайской продукцией, качество которой сомнительно. А измельчители европейских производителей имеют высокую стоимость и не подъёмны для мелких хозяйств.

Как делать соломорезку своими руками?

1. Устройство измельчителя сена и соломы
2. Как сделать дробилку из стиральной машины?
3. Самодельный вариант из болгарки
4. Используем подручные средства

Соломорезка – незаменимый помощник в сельском хозяйстве. С помощью данного оборудования измельчают не только солому, но и другие культуры, а также кормовую продукцию для животных. Измельчённую солому можно будет использовать сразу же, и проблем с хранением не возникает в отличие от непереработанной.

Устройство измельчителя сена и соломы

Все соломорезки схожи по конструкции, имеют одинаковый набор элементов, а также аналогичный принцип работы. Разница только в габаритах оборудования – существуют промышленные измельчители, необходимые для переработки большого количества сырья, а есть компактные, которые используются в небольших хозяйствах. В конструкцию соломорезки входят следующие элементы.

• Электромотор – основная деталь, которая приводит в движение весь аппарат. Его мощность зависит от размеров соломорезки.
• Короб (бункер) для загрузки сырья, размеры которого также зависят от величины измельчителя.
• Металлическая рама, на которой размещён двигатель.
• Кронштейн, фиксирующий мотор и принимающий на себя его вибрации.
• Опоры в виде треноги, позволяющие конструкции оставаться неподвижной. Высота зависит от размера двигателя.
• Ножи (от 2 до 4) и вал, осуществляющие сам процесс измельчения.
• Выгрузной механизм – боковой элемент конструкции, служащий для выгрузки измельчённого сырья.

Некоторые модели оснащены молотковой дробилкой, поэтому не только обеспечивают измельчение тюков и валков, но также размочаливают готовый продукт.

Соломорезка – незаменимый в сельском хозяйстве инструмент. С её помощью можно спрессовать сырьё в тюки или валки, чтобы они занимали меньше места при хранении.

Как сделать дробилку из стиральной машины?

Соломорезка – аппарат, который стоит недёшево. Вообще, её конструкция довольно примитивная, поэтому прибор можно сделать самостоятельно, затратив на это некоторые усилия. К тому же у большинства людей стоит без дела старая техника. Нужно лишь найти необходимые для создания дробилки детали и потратить некоторое время, чтобы её собрать.

Для изготовления соломорезки подойдёт любая модель советской стиральной машины с цилиндрическим баком. Конструкция получится весьма простая и будет работать по тому же принципу, что и кофемолка. Вот что понадобится для изготовления такой соломорезки:

• бак и двигатель от стиральной машинки;
• провод с вилкой;
• ёмкость под отходы (можно использовать обычное ведро);
• кнопка для запуска;
• металлические уголки для рамы;
• старая ножовка, которая пойдёт на изготовление ножей;
• болты, гайки и втулки для соединения деталей.

Вместо активатора в стиральную машину устанавливают ножи, которые будут перерабатывать культуры. При необходимости обрезают корпус до нужной высоты. Снаружи приделывают бункер и улавливатель сырья (на него нелишним будет закрепить мешок, чтобы сырьё не разлеталось). Их лучше сделать из пластмассовых вёдер, так как они не ржавеют. Затем с помощью сварочного аппарата необходимо соорудить раму инструмента, где будут закрепляться все остальные элементы. Рама – самая важная деталь конструкции. После этого её помещают на ножки.

Далее нужно запустить пустую соломорезку, чтобы проверить, работают ли ножи и двигатель. Если всё функционирует, можно смело начинать эксплуатацию аппарата.

Кроме периодической заточки ножей, дробилка не требует никакого ухода.

Самодельный вариант из болгарки

Болгарка — необходимый инструмент, который есть в даже самом небольшом хозяйстве. Из неё также можно сделать соломорезку своими руками. Кроме болгарки ещё потребуются:

• болты и гайки, стальные уголки;
• ножи или диски для резки;
• сетка;
• сосуд для перемолотого сырья;
• рама.

Чтобы сделать соломорезку, нарезанные уголки при помощи сварочного аппарата превращают в раму, на которую сразу фиксируют болгарку валом вверх. После этого к корпусу пилы прикрепляют сварной кожух с выходным отверстием сбоку, на который рекомендуется надеть мешок, чтобы отходы дробления не разлетались во все стороны.

Такой вариант подойдёт для дома, чтобы измельчать небольшое количество сырья.

В некоторых журналах о науке и технике можно найти много советов, как и из чего сделать соломорезку. Там же представлены чертежи и схемы сборки.

Используем подручные средства

Можно самостоятельно изготовить очень популярные роторные соломорезки, которые имеют множество плюсов:

• аппарат сам выбрасывает переработанное сырьё;
• его можно использовать не только на улице, но и в любом помещении;
• легко собирается и разбирается.

Есть несколько самых распространённых способов. Стоит заранее изучить все возможные варианты, а потом только решить, как именно изготовить такую конструкцию.

Можно изготовить соломорезку с использованием электрического триммера. На ножки помещается любая ёмкость, в которой будет измельчаться сырьё. Внизу прорезают отверстие и подсоединяют штангу с измельчительным ножом. Второй конец штанги прикрепляется к триммеру.

Раньше широкое применение имел способ изготовления дробилки из ручной косы. Делали открытый сверху и с боков ящик, крепили его на ножках, а в качестве ножа служила обычная коса, благодаря изогнутой форме которой солому из ящика можно было легко захватить и измельчить. На ножках фиксировали педаль и, нажимая на неё, приводили в движение механизм.

В обоих случаях ёмкость для переработанного сырья можно сделать из обыкновенной бочки.

Соломорезку можно сделать даже из газового баллона. Для этого срезают его верхнюю и нижнюю части. Сбоку прорезается отверстие, через которое будет выходить измельчённое сырьё. Всю конструкцию фиксируют на металлических ножках, а внизу прикрепляют двигатель.

Если есть все необходимые инструменты и детали, сделать соломорезку своими руками за один день, особенно если есть навыки слесарных и сварочных работ, не составит труда. Но даже если на работу уйдёт намного больше времени, это позволит не тратить немалые суммы на покупку соломорезки, что является большим плюсом.

Как делать соломорезку своими руками, сомтрите в видео ниже.

Как сделать измельчитель соломы

Так уж повелось, что владельцу частного хозяйства постоянно требуются различные приспособления и средства малой механизации, в их число входит и соломорезка. Конечно же, подобные агрегаты разной конструкции и производительности имеются в продаже, выбирать есть из чего. Но ведь гораздо дешевле сделать измельчитель соломы самостоятельно, тем более что устройство агрегата примитивно простое. В данной статье вы найдете подсказки, как его изготовить самым простым способом.

Конструкция измельчителя соломы

Домовитый хозяин, у которого имеется земельный участок, да вдобавок водится разная живность, сам прекрасно знает, зачем нужна такая машинка. Мы только дополним список еще одной сферой применения: измельчать сено и солому можно для изготовления топливных брикет в домашних условиях. Если кто-то задумал такое дело, то без соломорезки здесь не обойтись, попробуйте-ка вручную нарезать или нарубить такое количество соломы.

Домашние мастера-умельцы приспособились изготавливать различные кустарные измельчители соломы из старых насосов и пылесосов. Принцип их работы такой же, как у ножей, насаженных на стержень, вращаемый электрической дрелью. Бункером служит обычное старое ведро, в которое закладывается трава или солома, после чего туда опускаются вращающиеся ножи и таким образом происходит измельчение. Описания подобных приспособлений нетрудно отыскать на просторах интернета.

Только эти механизированные средства резки слишком малопроизводительны и непрактичны, а сгодятся лишь на то, чтобы готовить корм десятку кроликов. Для производства брикет или других целей, когда нужно переработать много сырья, понадобится надежный самодельный измельчитель соломы, обладающий достаточной мощностью и производительностью. Именно такой мы и будем изготавливать.

Сердце любой соломорезки – рабочий узел, представляющий собой металлический бункер с вращающимися внутри острыми ножами. Последние жестко закреплены на стальном диске, а тот – на оси электродвигателя. Бункер имеет цилиндрическую форму и в целях безопасности делается высоким, чтобы вы случайно не могли коснуться ножей руками при загрузке соломы. В нижней части бункера имеется патрубок для выброса измельченной соломы, для удобства он сделан наклонным.

Примечание. Некоторые мастера делают бункер небольшой высоты, но с крышкой, где проделано небольшое отверстие для загрузки сырья.

Бункер покоится на треноге такой высоты, чтобы снизу поместился электродвигатель, прикрепленный к его днищу посредством плиты. Подробный чертеж измельчителя соломы показан на рисунке:

1 – бункер; 2 – крышка; 3 – опора треноги; 4 – электродвигатель; 5 – плита крепления двигателя; 6 – пульт управления; 7 – полоса усилительная; 8 – кнопки управления; 9 – выходной патрубок; 10 – кронштейн крепления двигателя; 11 – подпятник опоры; 12 – косынка; 13 – лампа – индикатор; 14 – диск с ножами; 15 – планшайба; 16 – резиновая прокладка; 17 – перемычка; 18 – болт М5 (8 шт.); 19 – скребок; 21 – петли для крышки.

Примечание. Диск с ножами – деталь, довольно сложная в изготовлении. Поэтому конструкция ножей может быть произвольной, лишь бы ваше изделие было хорошо сбалансировано и не заставило всю машину трястись от вибрации.

Работа аппарата проста. Включив электродвигатель кнопкой и открыв крышку, в бункер загружается солома. Из бокового патрубка вылетает готовая сечка, для ее улавливания стоит приспособить какую-нибудь емкость. Подойдет пластиковая бочка с вырезанным сбоку отверстием, тогда солома не разлетится во все стороны.

Инструменты и материалы

Из инструментария понадобится обычный слесарный набор, имеющийся у каждого рачительного хозяина. Кроме того, нужен сварочный аппарат, угловая шлифовальная машина и дрель. Что касается материалов, то мы представим перечень, предусмотренный данной конструкцией, а вы можете использовать металл, имеющийся в хозяйстве. Итак, чтобы сделать бытовой измельчитель, вам потребуется:

• одно – или трехфазный электродвигатель на 1500 об/мин;
• листовой металл толщиной 2 мм – на крышку и перемычку;
• то же, толщиной 3 мм – на бункер, патрубок, косынки и подпятники;
• металл 5 мм толщиной для кронштейна;
• плита стальная толщиной 10 мм;
• труба Ø25 мм или такие же уголки – на опоры;
• полоса металлическая 25 х 3 мм – на усиление.

Ножи делаются из высококачественной углеродистой стали, например, Ст45 или вырезаются из старой циркулярной пилы, можно – из ножовочных полотен металлорежущих станков. Кусок трубы Ø300 мм или старая бочка может избавить вас от лишней работы по изготовлению корпуса машины. Для выполнения соединений нужны электроды и болты с гайками.

Совет. Если у вас в хозяйстве нашелся электродвигатель с числом оборотов свыше 2000, то напрямую ставить на его вал ножи крайне нежелательно. Лучше потратить больше времени, зато сделать более мощную машину с ременной передачей, в ней можно будет не только измельчать солому, но даже дробить ветки и корнеплоды. На схеме ниже показано устройство измельчителя соломы с понижением оборотов и увеличением мощности:

Рекомендации по изготовлению

Металл надо разметить и вырезать заготовки в соответствии с чертежом. Трубы и уголки отрезать необходимой длины и зачистить. К бункеру приваривается днище, а к нему – кронштейн для крепления электродвигателя. Стальная плита крепится вертикально к кронштейну, предварительно в ней нужно проделать отверстия, совпадающие с ответной частью двигателя. Для ужесточения сбоку к плите привариваются косынки.

К корпусу под углом крепятся опоры, к ним тоже привариваются косынки, играющие роль ребер жесткости. Когда измельчитель соломы, сделанный своими руками, уже стоит на опорах, к нему приделывается патрубок выброса сечки. Затем к плите крепится электродвигатель на болтах, а на его ось насаживаются ножи и надежно фиксируются. В последнюю очередь приделывается крышка и производится монтаж электрической части.

Повторять конструкцию, представленную в статье, вовсе не обязательно. Главное, — правильно изготовить рабочий узел с ножами, а приспособить к нему электрический привод вы можете любым удобным способом. Только помните, что число оборотов вала режущей части должно находиться в пределах 2000 об/мин. И то, если размах ножей не больше показанных на чертеже. Иначе машина станет источником повышенной опасности.

Заключение

При наличии всех инструментов и материалов сделать столь полезный измельчитель своими руками можно в течение одного дня. Особенно когда вы хорошо владеете навыками слесарных и сварочных работ. Но даже в том случае, если работа отнимет гораздо больше времени, она позволит сэкономить вам деньги, а это немаловажно.

Как сделать сеноизмельчитель своими руками

Каждый фермер должен иметь в своем распоряжении большое количество техники. Она позволяет ему существенно облегчить сельскохозяйственные работы. Так, требуется наличие устройства для измельчения сена, которое позволяет сэкономить время и силы, затраченные на этот процесс. К тому же можно сделать сеноизмельчитель своими руками либо приобрести готовые заводские варианты.

Для чего нужен измельчитель

Подобная техника позволяет мульчировать солому, с целью её дальнейшего применения в сельскохозяйственных работах. Измельченное сено используется:

1. Для приготовления кормов животным.
2. Чтобы создать слой настила в хлеву.
3. С целью изготовления компоста.
4. Для приготовления топливных брикетов.
5. Чтобы накрыть землю над посаженой культурой.

С целью проведения полевых работ рекомендуется использовать рулонный измельчитель для сена. Это позволит всего за один выезд провести обработку нескольких гектаров.

Конструктивные особенности

Всего же, конструкция агрегата состоит из следующих компонентов:

• силовая установка, мощность которой определяет скорость переработки соломы;
• емкость, куда укладывается требующий обработки материал. Делают её в разных формах и размерах;
• вал, куда устанавливаются ножи, а также контрножи. Их требуется делать из прочной стали и перед использованием хорошо заточить;
• специальный бункер, где будет собираться обработанное сырье. Его рекомендуется устанавливать под небольшим углом;
• опоры, выполненные из труб, имеющих диаметр более 2,5 см, а показатели высоты определяется размерами силовой установки.

Популярные заводские модели

Когда нет желания самостоятельно делать сенодробилки для дома, можно выбрать готовые устройства, представленные в магазинах. Наиболее распространенными моделями считаются следующие варианты:

1. М15. Агрегат оборудован острыми ножами, выполненными из высокопрочной стали, а также надежным электродвигателем, выдающим 3 кВт мощности. К тому же устройство имеет удобный бункер, куда подается сырье. Всего же, используя М15, можно обрабатывать солому, сено, а также тонкие ветки. Скорость вращения барабана составляет 1500 оборотов, а вес подобного агрегата почти 130 кг.
2. КР02. Устройство очень компактно, но имеет высокую производительность. За счет наличия мощности в 1,54 кВт, модель способна перерабатывать каждый час порядка 250 кг материала. Можно запускать от сети 220В.
3. К-500. Агрегат, мощностью 2 кВт, позволяющий за один час обработать порядка 300 кг сырья. За счет этого устройство подойдет для использования в хозяйстве, где есть значительное количество скота.

Самостоятельное изготовление

С использованием классических чертежей измельчителя сена и соломы, своими руками его создание происходит следующим образом:

1. Сначала стоит найти подходящую силовую установку. Когда требуется обрабатывать порядка 200 л сырья, рекомендуется выбирать варианты, выдающие мощность больше 2 кВт. Чем больше будет это значение, тем быстрее будет происходить переработка.
2. Чтобы подготовить необходимые детали, стоит применять металл, имеющий толщину больше 0,3 мм. С целью сооружения опор стоит выбирать еще более толстые изделия.
3. Рабочая емкость – это металлический цилиндр, где находится диск с установленными острыми ножами. Ось, идущая от него, надежно подключается к электромотору.
4. В виде загрузочной емкости используют обычную металлическую бочку.
5. Снизу к рабочей части привариваются опоры, после чего к ним за счет болтов, крепится силовая установка.
6. В конце подключается электроника, но только после четкой фиксации всех элементов.

Сбор конструкции важно осуществлять в четком соответствии с имеющимися чертежами.

Инструменты и материалы

До того, как сделать сенодробилку своими руками, требуется подготовить необходимый инструмент. Прежде всего, потребуется сварочный аппарат, дрель, а также шлифовальная машина. Если же говорить о материалах, то их набор зависит от того, из чего будет сооружаться подобная конструкция. Ножи требуется выбирать, сделанные из высококачественной стали класса СТ45. Кроме этого, их можно вырезать из новой циркулярной пилы либо их ножовочных полотен.

Агрегат из пылесоса

Есть возможность самостоятельно собрать измельчитель на основе пылесоса. С этой целью используется бытовое устройство «Тайфун». Это обусловлено наличием у него в несколько раз большей производительности, нежели у классических моделей, за счет высокой мощности силовой установки. В виде тары не рекомендуется применять ведро. Она должна позволять засыпать солому сверху, чтобы обработанный материал выходил посредством бокового отверстия. Поэтому стоит создавать конструкцию, где присутствует защитный кожух, препятствующий разбрасыванию элементов в процессе их измельчения.

По своему внешнему виду агрегат нельзя сравнить с покупными аналогами, но по функционированию мало чем уступает. Подобная техника позволит обеспечить маленькое фермерское хозяйство измельченным сеном либо соломой.

Изготовление ножей

Главным элементом для измельчительной техники считаются ножи. Для их создания требуется применять специальный материал, который называется ножовочное полотно. Используя болгарку, проводится вырезка нужного количества заготовок (всего их требуется 4 шт.). При этом по центру каждой из них делается отверстие квадратного типа с размером сторон в 2,6 см. Параметры ширины определяются жесткостью применяемого материала. После этого ножи точатся и размещаются в нижней части рабочей емкости.

Следует тщательно продумать всю конструкцию, на которой будет крепиться измельчитель. Для создания хорошей устойчивости стоит сделать более крупные опоры, нежели сам агрегат. Крепление рекомендуется выполнять посредством болтов, чтобы снизить вибрацию в процессе работы.

Измельчитель из насоса

Чтобы приготовить подобный измельчитель соломы своими руками, чертежи, видео и другие наглядные материалы очень пригодятся. С этой целью стоит применять насосы марки «Агидель» либо иные варианты, имеющие мощность, позволяющую развивать более 3 тысяч оборотов в минуту, питаясь от сети 220В. Для создания подобного агрегата, требуется найти крупную алюминиевую кастрюлю, а также ножовку по дереву.

Они потребуются для создания ножей. Для запуска самодельного устройства стоит использовать кнопку. Её можно взять из техники, вышедшей из строя. Еще потребуется электропривод, а также вилка. Силовую установку размещают под кастрюлей, а механизм пуск с задней стороны.

Для обеспечения длительного и продуктивного функционирования самодельного сеноизмельчителя рекомендуется четко придерживаться чертежей, что позволит предотвратить ошибки во время сборки.

Измельчитель из стиральной машины

Используя для создания подобного самодельного устройства старую стиральную машину, можно получить практически все требуемые детали из неё. Дополнительно стоит подготовить ножки с крепежом, а также дополнительный провод, чтобы удлинить имеющийся. Но из-за слабого двигателя, который обычно устанавливают на подобные агрегаты, он обычно выдает мощность, не превышающую 0,5 кВт. Поэтому создаваемое устройство будет обрабатывать исключительно солому либо траву. Процесс изготовления сеноизмельчителя выглядит следующим образом:

1. Корпус стиральной машины обрезается по высоте, для удобства дальнейшей работы.
2. С боковой части делается отверстие, имеющие ширину 200 мм, а высоту в 70 мм. Через него будет выходить обработанный материал.
3. По периметру прорези создается кожух, задачей которого будет направление измельченной массы в емкость.
4. После этого устанавливаются ножки, а корпус соединяется с подставкой.
5. Дальше на валу двигателя сверлится несколько отверстий, имеющих диаметр в 7 мм, куда вставляют втулку с резьбой.
6. Снизу короба монтируется электродвигатель за счет шпилек и гаек.
7. На втулку монтируют ножи, так, чтобы они находились чуть выше либо в уровень с выходным отверстием.
8. В конце короб болтами крепится к подставке.

Правила безопасности

Важно соблюдать меры осторожности в процессе конструирования агрегата, а также его дальнейшего использования. Это обусловлено остротой ножей и скоростью их вращения. Несоблюдение правил безопасности может привести к серьезным повреждениям конечностей. Дополнительно стоит предусмотреть защиту от щепок, которые будут лететь в измельчения материала, также способных нанести вред. При использовании самодельного устройства с электродвигателем, важно минимизировать возможный контакт с электропроводами.

Для самостоятельно изготовления сеноизмельчителя можно использовать подручные устройства, оборудованные электромоторами. Используя их мощность, создается основная конструкция, для измельчения материалов. К тому же подобные агрегаты можно приобрести в магазине в готовом виде.

Схемы для самодельного измельчителя сена и соломы. Страница 4 из 14

Вы здесь

Страницы

• « первая
• «
• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• …
• следующая ›
• конец »

Вопросы задавать можно только после регистрации. Войдите или зарегистрируйтесь, пожалуйста.

Добрый день тоже озадачен, либо приобрести недорого, либо сделать эфективно, измельчитель травы для лпх. Вот из недорогих в покупке , понравился этот. Удобно загружать, ну и12000 об должны перебивать все в труху. Кто может прокоментировать сие изделие? Всем спасибо!

Толь, а ты траву или сено измельчать собрался? Если траву, то могу сфоткать свою траворезку, вроде как заводская, на рынке покупал. Для зелёной травы, люцерки, кукурузных стеблей самое то. Сухое сено дробит хреновато. Я уже прикинул как сделать измельчитель сена, но пока руки не доходят. Если чё в личку пиши.

Ильич схему дробилки в студию

Толь, а ты траву или сено измельчать собрался

Хотелось,чтобы все било,но так небывает! Нужно бить сухую люцерну, и желательно помельче. Да еще 220 вт. Задумки есть , но набивать шишки нехочется. На крупную фракцию можно перебить чем угодно, но нужно состояние если не муки то как можно ближе.

Годы берут свое, гады берут чужое!

Траворезку, сфоткаю выложу. Как для травы работает отлично. По измельчителю сухого сена чертежей пока не делал, но в голове план созрел. В моём случае хочется минимизировать токарные работы, потому как токарь берёт 100 грн/час и работает не особо торопясь. Альтернативы практически нет. Так вот, делать хочу по принципу ИС-500, т.е. бункер,диск с ножами, по кругу калибровочная сетка, что бы регулировать фракцию, снизу привод. Основной проблемой для меня был диск, на который крепятся ножи. Пришла идея использовать диск с БДТ или чего то подобного. Там и толщина металла и марка стали вполне пристойные. По приводу пока не определился. Либо от ВОМ трактора Т-25, либо электродвигатель 220Вт/3кВт. Если будет электродвигатель, то диск нужно найти поменьше, потому что на 3кВт много не покрутишь, а больше 3 киловат от 220Вт двигателей в продаже нет. Заводской ИС-500, производства Харьков, приводится в действие девятикиловатным мотором 380Вт. Если буду делать от ВОМ, то диск можно брать по максимуму. У Т-25 18 кВт мощность, думаю хватит с головой, а что бы повысить обороты использовать б.у. автомобильный мост. У Т-25 обороты ВОМа 540 об/мин. передаточное число редуктора ВАЗ, Москвич примерно 1*4. Тоесть на рабочем диске имеем чуть больше 2000 оборотов. На заводских измельчителях обороты 1800-2000. Если использовать электродвигатель с необходимыми оборотами, то можно рабочий диск соединить прямо на вал двигателя. Кстати на заводском именно так и сделанно. Ну а если обороты двигателя больше или меньше, тогда через шкивы. Ещё хорошо бы отбалансировать диск с ножами, но это можно попробовать на шиномонтаже сделать. Вот такие мысли по измельчителю.

Делай своё дело так, дабы за тобой не пришлось переделывать.
Владимир Мономах.

Траворезку, сфоткаю выложу. Как для травы работает отлично. По измельчителю сухого сена чертежей пока не делал, но в голове план созрел. В моём случае хочется минимизировать токарные работы, потому как токарь берёт 100 грн/час и работает не особо торопясь. Альтернативы практически нет. Так вот, делать хочу по принципу ИС-500, т.е. бункер,диск с ножами, по кругу калибровочная сетка, что бы регулировать фракцию, снизу привод. Основной проблемой для меня был диск, на который крепятся ножи. Пришла идея использовать диск с БДТ или чего то подобного. Там и толщина металла и марка стали вполне пристойные. По приводу пока не определился. Либо от ВОМ трактора Т-25, либо электродвигатель 220Вт/3кВт. Если будет электродвигатель, то диск нужно найти поменьше, потому что на 3кВт много не покрутишь, а больше 3 киловат от 220Вт двигателей в продаже нет. Заводской ИС-500, производства Харьков, приводится в действие девятикиловатным мотором 380Вт. Если буду делать от ВОМ, то диск можно брать по максимуму. У Т-25 18 кВт мощность, думаю хватит с головой, а что бы повысить обороты использовать б.у. автомобильный мост. У Т-25 обороты ВОМа 540 об/мин. передаточное число редуктора ВАЗ, Москвич примерно 1*4. Тоесть на рабочем диске имеем чуть больше 2000 оборотов. На заводских измельчителях обороты 1800-2000. Если использовать электродвигатель с необходимыми оборотами, то можно рабочий диск соединить прямо на вал двигателя. Кстати на заводском именно так и сделанно. Ну а если обороты двигателя больше или меньше, тогда через шкивы. Ещё хорошо бы отбалансировать диск с ножами, но это можно попробовать на шиномонтаже сделать. Вот такие мысли по измельчителю.

Доброго времени суток всем моё сооружение прошло испытания и результат ревзошёл все ожидания .правда он сделан под прямоугольные тюки .сено розсыпное измельчает неочень .

Я так понял, что на Вашем аппарате фракция не регулируется, то есть на выходе получается просто сечка. Для КРС такой вариант вполне подходит, а мне чем мельче тем лучше, вплоть до травяной муки. Сейчас как раз подосвободился и вплотную займусь своим агрегатом.

Делай своё дело так, дабы за тобой не пришлось переделывать.
Владимир Мономах.
