Как сделать фуговальный станок своими руками?

Самодельный фуговальный станок: эскиз, основные этапы изготовления

Чтобы любая работа спорилась, необходимо иметь хорошее оборудование и инструменты. Это же утверждение подходит и для любителей (или профессионалов) «повозиться» с деревом. Мастера по изготовления мебели или других деревянных изделий всегда стараются обзавестись различными инструментами и приспособлениями, которые смогут помочь им в работе.

Например, фуговальный станок. Это устройство существенно повышает производительность и качество работ по дереву. Но вот приобрести его получается не у всех любителей, ведь его цена довольно высокая. А как выйти из такой сложной ситуации? Решение есть, и оно довольно простое – это сделать настольный фуганок своими руками. А о самом процессе изготовления и будет рассказано в статье.

Для чего нужен фуговальный станок

В деревообрабатывающей мастерской могут находиться самые разные станки, но наиболее часто используемые (конечно, кроме циркулярной пилы) можно назвать фуговальные и рейсмусовые устройства. Эти два вида агрегатов немного схожи по своей функции, но отличаются по способу использования.

Если вам необходимо изготовить деревянную заготовку в виде доски, бруса или щита, то лучше воспользоваться рейсмусовым станком. Такое устройство, основным инструментом которого является все тот же нож, способно разрезать исходный материал на две параллельные части. При этом обе они будут подогнаны к определенным размерам.

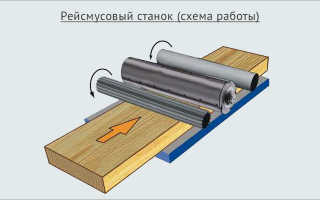

Рейсмусовые станки выпускаются как одностороннего, так и двустороннего типа. В первом случае за один проход обрабатывается только одна сторона заготовки. Более производительным является двусторонний рейсмусовый станок. Здесь на выходе уже получается практически готовая деталь.

У рейсмусовых станков вал расположен над столешницей. Причем последняя делается массивной, чтобы сгладить большие вибрации. Кроме этого, механизм оснащается специальным кожухом, который предназначен для погашения шумов.

У фуговального станка немного другая задача. Это устройство используется для создания гладкой, без существенных шероховатостей, поверхности на заготовке. Такой станок также как и предыдущий вариант оснащается валом с ножами, только в фуговальном он расположен под столешницей.

Заготовка подается на рабочую поверхность с одной стороны, выход с противоположной уже частично обработанной. Так слоем за слоем достигается нужная ровность. После обработки на фуговальном станке деталь можно подавать на рейсмусовый.

Основные понятия

В подобном оборудовании будут присутствовать многочисленные вращающиеся детали. Отсюда можно сделать вывод, что выполнить такой станок своими руками будет не так уж просто. Поэтому приступая к его изготовлению нужно рассчитать свои силы. Если у вас уже имеется некоторый подобный опыт, то вы справитесь с задачей.
Стоит сразу отметить, что сделать фуговальный станок полностью из деталей собственного изготовления у вас не получится. Конечно, возможно в ваших «закромах» имеется большой ассортимент различных устройств, но такое бывает редко. В первую очередь это касается вала с ножами и подшипников. Их, скорее всего, придется докупать или даже заказывать. Но если все что нужно имеется в наличии, то можно смело приступать к проектированию.

Некоторые детали для фуговального станка: ножевой вал, подшипники ножи, придется покупать или заказывать

В первую очередь стоит понять, какую именно «комплектацию» вы желаете получить. Тут может быть несколько вариантов:

просто фуговальный станок. Он будет выполнять только одну функцию;
комплект из фуганка и циркулярной пилы. В этом случае функциональность станка увеличивается в два раза;
оборудование способное выполнять роль и фуганка, и циркулярной пилы, и шлифовального устройства, и точильного и сверлильного станка. Такое приспособление будет очень полезным для вашей мастерской, но вот выполнить его своими руками будет сложно.

Самый оптимальный и простой в исполнении вариант – это изготовить фуганок и циркулярную пилу на одной станине. Плюс ко всему оба инструмента будут вращаться от одного электродвигателя. Такая особенность существенно облегчить нашу задачу.

Рассмотрим основные составляющие нашего будущего настольного фуговального станка. В него будут входить:

Станина. Эта конструкция будет удерживать весь станок и установленное на нем оборудование. Для ее изготовления лучше всего использовать прочные швеллеры, с толщиной стенок в пределах 8-10 миллиметров. Станину можно выполнить как разборную, так и капитальную. В первом случае все ее составляющие будут соединяться при помощи болтов и гаек. Если переносной станок вам не нужен, то швеллеры можно закрепить между собой при помощи сварки. Такой вариант будет более надежным. Можно обойтись и без станины, если ее роль будет играть рабочий стол;
Рабочий инструмент. Это одна из самых главных составляющих станка. Ножи фуганка и сама пила – именно с их помощью вы и будете распиливать, и обрабатывать доски. Ножи прочно крепятся на валу. Они должны быть выполнены из надежной и крепкой стали. Пилу для циркулярки с победитовыми напайками. Такой инструмент прослужит вам гораздо дольше;
Ротор – именно к нему будут крепиться все инструменты. Без этой детали невозможно выполнить ни один станок, рейсмус или циркулярную пилу. Найти подходящий ротор бывает довольно сложно, поэтому его лучше заказать у профессионального токаря, предварительно снабдив его чертежами;
Рабочий стол. Для нормально функционирующего станка вам понадобиться три поверхности. Одна будет служить рабочим столом для циркулярной пилы, а две других для фуговального станка. Толщина материала для рабочей поверхности должна быть не менее пяти миллиметров. Для этих целей подойдет многослойная фанера или металлические листы. При этом желательно сделать небольшую разницу по высоте для поверхностей, предназначенных для фугования. Та сторона, по которой будет подаваться заготовка должна быть на пару миллиметров ниже то, на которую перейдет уже обработанная сторона. Такой перепад облегчить работу и существенно снизит вибрацию.

Электропривод фуговального станка

Ну и конечно не забудьте про привод. Все механизмы должны вращаться. Это значит, что привод будет являться «сердцем» станка. Приведем некоторые рекомендации по этому элементу конструкции:
— в первую очередь приготовьте электродвигатель.

Электродвигатель для фуговального станка

Лучше всего для этих целей использовать трехфазный агрегат. Конечно, в этом случае вам возможно придется переделывать электрическую сеть в своей мастерской, то это того стоит. Трехфазные электродвигатели, работающие при напряжении в 380 В, способны развивать большую мощность. К тому же и крутящийся момент у таких устройств подходящий для наших целей. Минимальное значение по мощности должно быть 3 кВт, ну а максимальное по вашему усмотрению;

для передачи вращательного момента от электродвигателя к рабочему валу должно осуществляться при помощи ремней. Лучше всего для этих целей подойдет двухручьевая клинообразная форма. Такие ремни более надежные;
сам электродвигатель можно монтировать консольно, непосредственно внутри рамы станка. Такой способ поможет решить проблему, связанную с натяжением ремня. Если вы хотите укрепить двигатель более крепко, то нужно добавить в конструкцию салазки, с помощью которых будет проводиться регулировка;
чтобы увеличить частоту вращения вала, стоит использовать два шкива. Один, большего диаметра, устанавливают на электродвигатель. Шкив с меньшим сечением монтируют на вал.

Очень внимательно отнеситесь к обеспечению питанию станка. Трехфазный ток подается по четырехжильному кабелю. При этом должно быть организовано надежное заземление. Эти требования помогут избежать несчастных случаев при работе на станке.

Чертеж. Основные этапы создания фуговального станка

Настольный фуговальный станок — чертеж

Настольный фуговальный станок — чертеж (часть2)

Фуговальный станок, самый простой его вариант без дополнительных функций, можно довольно легко изготовить своими руками. Общий ход работ в этом случае будет выглядеть следующим образом:

вначале приготовьте все необходимые детали, инструменты и материалы;
создаем чертеж будущего станка. Без этого «документа» нельзя начинать работу. С помощью чертежа вы сможете просчитать все нюансы и подготовиться к ним. Кроме того, наличие такого плана значительно облегчит и упростить задачу;
далее, переносим все размеры будущих деталей на заготовку и изготавливаем их;
очень важная деталь – это место для установки подшипников ротора. Его делают из нескольких заготовок.

При скреплении используется клей и прижим. Выемка должна идеально подходить по размерам подшипника;

далее, проводим установку электродвигателя. Для этого, как уже отмечалось выше, можно использовать консольное крепление, или установить агрегат на салазки;
следующим этапом будет сборка ротора с подшипником и установка их на свое место. Одновременно проводится подсоединение к электродвигателю при помощи ременной передачи. Проверьте, чтобы ротор свободно вращался в подшипнике;
далее, проводится сборка и установка рабочей поверхности. Она будет состоять из двух частей – подающей и принимающей. При этом вторая должна быть на пару миллиметров выше первой. Рабочую поверхность можно выполнить из многослойной фанеры, а для большей прочности и увеличения срока службы оббить листовым железом.

После создания системы включение и выключения электродвигателя станок готов к использованию. Но чтобы ваш новый инструмент приносил только пользу и радость работы, стоит его правильно и безопасно эксплуатировать.

Как сделать фуганок своими руками

Зачастую обработка древесины проводится путем строгания. Строгание – процесс с прямолинейной подачей дерева в зону резания, когда плоскость резания, поверхность резания и обработанная поверхность совпадают. Строгальный станок имеет вал с ножами, которые установлен на станине и движется вокруг своей оси. При этом заготовка совершает возвратно-поступательное движение. Большой популярностью пользуется фуговальный станок. Подобный станок по дереву используется в домашних условиях на протяжении последних нескольких лет. Промышленные модели подобного оборудования имеют достаточно большую стоимость, но можно сделать и самодельный фуганок, которые также можно использовать при обработке дерева.

Основные узлы

Прежде чем сделать самодельный фуганок нужно создать чертежи и разобраться с основными элементами, которые будут входить в схему. Как правило, строгальный станок состоит из следующих основных элементов:

станины;
вала с ножом;
ролика;
электродвигателя, от которого подается вращение;
нескольких столов;
упорного конька.

Устройство фуговального станка

Создаваемый чертеж самодельного фуганка должен содержать информацию о том, на каком расстоянии устанавливается электродвигатель с роликом и вал с ножами. Схема определяет то, насколько будет уменьшено количество вращений на выходе и увеличена мощность.

Конструкция строгольного стола

Изготавление

Изготавливаем станину

Основанием для станка становится станина. Сделать ее можно своими руками с учетом нижеприведенных моментов:

Больше всего для создания станины самодельного фуганка подходит металлопрофиль. Он обладает небольшим весом, прост в демонтаже.
При создании чертежа следует учитывать то, что конструкция должна распределять оказываемую нагрузку, быть устойчивой.
Все элементы должны быть прочно закреплены. Механизм, устанавливаемый на станину, с учетом обрабатываемого материала оказывает существенную нагрузку.
Крепление элементов между собой проходит сваркой или резьбовыми соединениями. Если нужно, чтобы самодельный фуганок был мобильный и транспортировался при необходимости, тогда нужно выбирать резьбовое соединение. Сварка более надежная, но конструкция будет неразборной.

Стоит учитывать, что фуговальный станок должен устанавливаться ровно. Поэтому при соединении всех элементов строго выдерживается уровень.

Установка вала с ножами

Самодельный фуганок, как и промышленный вариант исполнения, имеет барабан ножами на поверхности, который при вращении проводит снятие дерева с поверхности заготовки. К особенностям установки этого элемента отнесем:

Барабан представляет собой механизм, который состоит из двух подшипников, лезвия и центрального вала, на который передается вращение.
Сделать лезвиями своими руками практически невозможно, так как для этого нужен токарные и вертикально-фрезерный станок.
Барабан устанавливается на станину через подшипники, которые имеют специальные крепления.
Механизм с лезвиями должен прочно крепится к основанию, так как именно на этом узле концентрируется вся нагрузка.
На конце выходного вала должен быть установлен ролик для ремня. При этом изготовить его можно самостоятельно. Подбирать профиль этого элемента следует под профиль ремня.

Многие чертежи имеют схему, при которой лезвия на оси устанавливается в центральной части станины.

Конструкция имеет два стола, которые расположены на противоположенных сторонах барабана. Сложность их изготовления заключается в том, что механизм крепления должен жестко фиксировать поверхность. Фуговальный станок, созданный своими руками, должен иметь гладкую поверхность столов. Это связано с тем, что подача дерева будет проводится при сильном прижиме. Если между столом и заготовкой возникает сильное трение, то обработка существенно затрудняется.

Кроме этого следует учитывать тот момент, что стол должен выставляться по уровню относительно барабана с лезвиями. При этом высота должна регулироваться, для чего устанавливается специальные механизм. Своими руками можно создать подобный механизм регулировки путем использования резьбового соединения.

Еще одним важным моментом можно назвать то, что стол должен иметь ширину и длину согласно тому, какие заготовки будут подаваться. Сделать можно также разборный механизм своими руками.

Установка двигателя с приводом

Вращение режущего инструмента происходит от электрического двигателя. При рассмотрении рекомендаций по установке электродвигателя рассмотрим следующие моменты:

Достаточно важно правильно выбрать тип электродвигателя и его мощность. Строгальный самодельный фуганок за один проход может снимать достаточно большой слой материала. Для бытового использования подойдет электродвигатель мощностью более 1 кВт. В последнее время большой популярностью пользуются модели, которые питаются от 220 В.
Станок будет работать правильно в том случае, если шкив электродвигателя будет находится в одной плоскости с шкивом барабана. Сделать это достаточно сложно, нужно использовать измерительные инструменты и уровень.
Важно правильно подобрать диаметры шкивов. Разность диаметров позволяет уменьшить количество оборотов на выходе, что значительно повышает тяговую силу.
Ремень должен быть хорошо натянут. Стоит учитывать, что они производятся согласно установленным стандартам и имеют определенную длину. Поэтому расстояние между шкивами тщательно вымеряется.
Рекомендуется создавать посадочное место на самодельном фуганке для электродвигателя с возможностью регулировки его положения. Этот позволит проводить натяжение ремня в случае, когда его длина увеличилась из-за износа.

Особое внимание уделяют безопасности самодельного фуганка. Электродвигатель станка должен иметь заземление не через станину, так как при определенных обстоятельствах возможно поражение током.

Жесткий упор

Последним конструктивным элементом, который также можно создавать своими руками, является жесткий упор. Он необходим для выдерживания прямолинейного движения заготовки вдоль стола. Для этого мастери во время подачи заготовки в продольном направлении также оказывает поперечное усилие. Упор устанавливается на дальнем краю стола, своими руками его можно сделать из обычного куска дерева, для чего достаточно повысить качество поверхности для минимальной степени шероховатости.

В заключение отметим, что самодельный фуганок делают как можно более безопасным, так как он имеет большое количество вращающихся элементов. Для этого из дерева или пластика можно создать специальный кожух, который закроет электродвигатель, ролики и ремень. Также нужно обращать внимание на то, что самодельный фуганок должен иметь жесткую установку.

Фуговальный станок своими руками на базе электрорубанка

Строгание древесины – непременная стадия деревообработки. Строгать можно как ручным рубанком, так и электрическим, но для более профессиональной работы лучше подойдёт фуговальный станок. Промышленный образец стоит больших денег, поэтому тут попробуем разобраться, как изготовить фуговальный станок своими руками, используя бытовой электробубанок.

Различные конструкции фуговальных станков

Конструктивно фуговальное оборудование, изготовленное в промышленных условиях, сильно отличается от станков, изготовленных самостоятельно. Отличаются они используемыми материалами, технологиями, вспомогательным оборудованием и пр. Но, это не значит, что не будет востребован для домашнего применения самодельный фуговальный станок из простого электрорубанка. Для обработки небольших деталей в малом количестве он вполне подойдёт.

Строгальные станки по дереву бывают двух основных типов:

Односторонние станки (именно об изготовлении такого варианта пойдёт речь). На таком оборудовании за один проход можно обработать только одну поверхность. Конструктивно – это наиболее простые устройства;
Двусторонние или двух шпиндельные. Такое устройство, одновременно, может обработать две смежные поверхности детали. Такое оборудование довольно сложно изготовить самостоятельно.

Кроме вышеперечисленных видов можно ещё добавить, что станки могу быть как стационарные, так и мобильные.

Основная идея

Да, такой самодельный фуговальный станок в отличие от серьезных промышленных образцов обладает рядом недостатков, а именно:

Не может похвастаться высокой точностью обработки;
Ширина обрабатываемой детали очень маленькая – всего 110 мм;
Легкий – это недостаток, так как тяжелое массивное основание всегда придает устройству устойчивость и как следствие удобство в работе, что в итоге повышает качество результата.
Небольшая мощность, ограниченная мощностью бытового электрорубанка;
Материал корпуса – дерево, то есть не долговечный;

Тем не менее, у него есть и неоспоримые преимущества, которые делают его весьма полезным для достижения определенных целей и выполнения ряда задач, так как он обладает следующими достоинствами:

Невысокая стоимость – серьезные фуговальные станки стоят десятки и сотни тысяч рублей, а этот стоимость этого самодельного фуговального станка складывается из стоимости рубанка и материалов;
Компактность и мобильность – он с легкостью может храниться в любом месте в мастерской и быть развернут для работы в считанные минуты.
Простота конструкции влияет на его надежность и ремонтопригодность.
Возможность сделать необходимые размеры станка «под себя», например, можно увеличить длину рабочего стола или изменить высоту.

Подготовка необходимых аксессуаров к работе

Для изготовления своими руками фуговального станка потребуются материалы, приспособления и инструмент, а именно:

Ручной электрорубанок. Будет использован в качестве обрабатывающего древесину инструмента. Лучше всего использовать качественный, брендовый электроинструмент Makita, или Bosh – это дополнительная гарантия производительной, долголетней работы;
Электролобзик с пилками. Как вариант можно использовать и обычный ручной лобзик, так как он нам понадобится лишь один раз для изготовления одной детали;
Сверлильный станок со сверлами или дрель;
Циркулярная пила или любой другой распиловочный станок. Как вариант можно использовать простую ручную пилу;
Электрический шуруповерт;
Саморезы по дереву (3,5х40 или 3,5х45);
Фанера 10-15мм, для столов и прочих мелких деталей, 18-20мм – для боковой стенки станины. Как вариант можно использовать ДСП или OSB, но это крайне не желательный вариант;
Массив дерева, для изготовления бокового упора, толщиной примерно 15-20мм.

Читать еще: Как увеличить мощность полуавтомата сварочного своими руками?

Это ориентировочный набор того, что может понадобиться, чтобы изготовить самодельный фуговальный станок.

Части конструкции станка

Разберем основные конструктивные элементы:

Наименование	Описание и назначение
Основание станка	Нижняя часть станка, на которой все устанавливается.
Боковая стенка	Несущая конструкция станка, которая служит для крепления электрорубанка и обоих столов.
Стол задний (неподвижный)	Совместно с передним столом образует плоскость движения заготовки. Крепится к боковой стенке.
Стол передний (с изменяемой высотой)	Совместно с задним столом образует плоскость движения заготовки. Крепится к боковой стенке.
Боковой упор	Устанавливается неподвижно на заднем столе. Используется для придания направления движения обрабатываемой детали.
Распорные уголки (рёбра жёсткости)	Служат для общего укрепления конструкции, а также, для поддержки заданного угла 90 градусов.
Электрорубанок	Основной элемент обработки заготовки.

Изготовление самодельного фуговального станка

Боковая стенка

Прежде всего, изготовим боковую стенку, для этого используем фанеру толщиной 18-20мм размерами 150х480мм. Вырезав в заготовке место, в котором будет закреплён электрорубанок. Делать это следует при помощи электрического, или ручного лобзика, так как форма выборки имеет сложную конфигурацию.

На сверлильном станке в боковой панели следует сделать два паза на расстоянии 70 мм, с их помощью, в дальнейшем, будет крепиться основание переднего стола.

Основание станка

Изготавливаем основание. Это простой прямоугольник, который нужно вырезать на циркулярке или ином распиловочном станке из той же фанеры толщиной 18-20мм размерами 180х480мм. Тут все просто – соединяем основание и боковую стенку под углом 90 градусов саморезами в торец стенки.

В дальнейшем рубанок будет устанавливаться следующим образом.

Задний стол

Задний стол также изготавливается из фанеры 18-20мм размерами 150х600мм; выпиливается технологический проем, чтобы получилась вот такая форма.

Торцевую кромку проема нужно спилить под углом. Сделать это можно на циркулярной пиле или электролобзиком.

Далее, открутив 4 винта, снимаем неподвижную «подошву» с электрорубанка и размечаем стол будущего станка.

Просверлив необходимые технологические отверстия, их нужно их немножко раззенковать, чтобы штатные винты были утоплена «заподлицо» и не препятствовали движению заготовки.

Устанавливаем наш самодельный задний стол на место снятой подошвы электрорубанка штатными винтами. После этого нужно зафиксировать этот стол на боковой стенке саморезами в торец этой стенки.

Передний подвижный стол

Передний стол, который должен регулироваться по высоте, делается из двух прямоугольных деталей, скрепленных под углом 90 градусов. Для большей прочности конструкции нужно между ними сделать треугольные упоры. В данном примере все крепится на саморезы, тем не менее, рекомендуется для большей прочности еще места стыков промазать столярным клеем. В итоге должна получиться вот такая конструкция.

На расстоянии 70 мм друг от друга нужно сделать два сквозных отверстия диаметром 8-10 мм и в них забить мебельные забивные гайки. Лучше это сделать до сборки основания.

Установка подвижного стола делается с помощью двух винтов с обратной стороны боковой стенки. Для удобства можно использовать бинты с барашковой головкой или сделать самодельные крепления-держатели. Установка должно производиться так, чтобы плоскость подвижной части «подошвы» электрорубанка была в одной плоскости с подвижным столом фуговального станка.

Боковой упор

Боковой упор нужен, чтобы обеспечить ровное и параллельной движение заготовки, а также для выведения точного угла 90 градусов между рабочим столом и плоскостью упора. Изготавливается упор просто – из двух деталей, которые можно выполнить как из фанеры, так и из массива дерева. В данном случае использован массив.

Две прямоугольных заготовки скрепляются под углом 90 градусов, образуя «уголок». После чего его жестко крепят к неподвижной части стола.

Фуговальный станок своими руками из электрорубанка готов к работе.

Чертежи фуговального станка

Приведем чертежи предлагаемого устройства.

Боковая стенка. Вид №1

Боковая стенка. Вид №2

Стол передний. Вид 1

Стол передний. Вид 2

Безопасность при работе с самодельным оборудованием

При работе с любым инструментом нужно соблюдать технику безопасности, так как игнорирование ее может стать причиной разных травм. Коротко перечислим рекомендуемые меры по обеспечению безопасности работы мастера на данном станке.

Видео

Как сделать фуганок своими руками?

Особенности инструмента
Необходимые материалы и комплектующие
Чертежи и схемы
Этапы изготовления

Всем любителям работы с деревом хочется иметь в своей мастерской собственный фуговальный станок. Сегодня рынок подобного оборудования представлен широким ассортиментом различных моделей. Однако далеко не каждый может позволить себе такую покупку.

При желании фуганок можно сделать своими руками. Стоит подробнее рассмотреть технологию сборки агрегата для обработки древесины.

Особенности инструмента

Фуганок – инструмент, предназначенный для работы с древесными заготовками разной длины, ширины и толщины. Посредством его использования осуществляют снятие небольшого слоя древесины. Максимальная толщина снятого слоя составляет 2 мм. Срезка поверхности происходит за счет вращения острых лезвий, расположенных на специальном валу.

Принцип действия фуговального станка напоминает работу стандартного рубанка.

Особенность подобного агрегата заключается в том, что его можно закрепить на месте, в то время как вдоль стола будет двигаться заготовка.

Длина ручного инструмента увеличена, что позволяет придать обрабатываемой древесине привлекательный внешний вид. Таким образом, фуганок позволяет получить пиломатериал с широкой и ровной поверхностью.

Необходимые материалы и комплектующие

При желании сделать фуганок можно из обычного электрорубанка. При этом даже не потребуется разбирать новый инструмент. Достаточно взять уже использованный агрегат и приступить к его модернизации.

Недостаток современных рубанков – это пластиковый корпус. Со временем его конструкция расшатывается, и на корпусе появляются трещины или сколы. Работа с таким инструментом вызывает сложности, однако он отлично подходит для создания фуговального станка.

Подбор материалов и инструментов для сборки самодельного станка определяется его конструкцией. В большинстве случаев она включает те, что представлены ниже.

Станина. Основа агрегата, предназначенная для удержания веса будущего станка. Также на станину впоследствии будет установлено ключевое оборудование для обработки заготовок. Для изготовления этого элемента понадобятся прочные стальные швеллеры. Существует два варианта станины: разборная и капитальная. Первый вариант подразумевает крепление составляющих элемента болтами и гайками. Во втором случае закрепить швеллеры можно с помощью сварки.
Рабочий инструмент. К данной составляющей станка относятся ножи фуганка и пила для обработки поверхности. Ножи необходимо закрепить на валу, оптимальный вариант элементов – прочная сталь. При выборе пилы предпочтение рекомендуется отдавать циркулярным.
Ротор. Обеспечит крепление инструментов станка. Найти подходящий ротор непросто, поэтому в большинстве случаев его заказывают у профессиональных токарей. Однако при выборе такого варианта потребуется поиск или разработка подходящих чертежей.
Рабочий стол. Чтобы станок нормально функционировал, потребуется оборудовать ему тремя поверхностями. Первая будет выступать в качестве рабочего стола, на котором будет установлена пила. Остальные две предназначены непосредственно для фуговального станка. Для изготовления стола подойдет прочная фанера из нескольких слоев, а также металлические листы.

Процедура изготовления довольно проста. Однако первоначально следует изучить чертежи и схемы будущего оборудования, а также ознакомиться с пошаговой последовательностью сборки станка.

Чертежи и схемы

Перед сборкой настольного фуганка необходимо разработать чертежи. В процессе их создания следует учитывать элементы, которые войдут в состав схемы. Стандартные фуговальные станки без дополнительных функций включают:

станину;
вал, оборудованный лезвиями;
вращающийся ролик;
двигатель;
три столешницы;
упор.

В процессе разработки чертежей мастеру необходимо указать основные расстояния между ключевыми элементами стационарной конструкции. Для этого потребуется учесть расположение мотора, ролика и вала с лезвиями. Схема позволит определить, насколько уменьшится количество вращений ротора на выходе, если произойдет увеличение мощности, и наоборот.

Этапы изготовления

Процесс создания фуговального станка выполняется в несколько этапов. Каждый стоит рассмотреть более подробно.

Станина

В первую очередь мастеру следует приступить к ее сборке. Сделать ее своими руками можно при учете некоторых моментов.

Станину обычно делают из металлического профиля. Наиболее распространенным считается швеллер с толщиной стенок в 6-8 мм.
При создании чертежа станины необходимо учесть, чтобы нагрузка от оборудования и заготовки равномерно распределялась по конструкции.
В процессе сборки следует обеспечить прочное крепление элементов.
Фиксация швеллеров или других элементов металлопроката осуществляется посредством сварки или резьбовых соединений. Если требуется изготовление мобильного станка, лучше отдать предпочтение второму варианту.

Станок во время работы должен стоять ровно, поэтому в процессе сборки рекомендуется пользоваться уровнем.

Вал с ножами

Фуганку для работы требуется барабан, оборудованный ножами для обработки деревянных поверхностей. Именно с их помощью можно будет осуществить снятие небольшого слоя заготовки для обеспечения гладкости. Особенности установки вала начинаются с его конструкции.

Вал – это отдельный механизм, конструкция которого подразумевает использование лезвий и подшипников. Сам вал обеспечивает вращение лезвий. Сборка конструкции агрегата потребует учета некоторых моментов.

Самостоятельно изготовить лезвия не получится. Поэтому лучше заранее приобрести подходящие ножи, выполненные из прочной стали. Можно взять лезвия из фрезера или болгарки.
Барабан необходимо устанавливать на станину, крепя его на подшипники. В них предусмотрены специальные пазы.
Во время крепления механизма с лезвиями следует внимательно следить, чтобы он встал прочно. Именно на этот узел приходится вся нагрузка в процессе работы станка, и некачественный монтаж приведет к поломке устройства.
В конце выходного вала необходимо установить ролик для крепежа ремня вращения. При изготовлении ролика своими руками рекомендуется ответственно подойти к выбору профиля. Предпочтение лучше отдавать элементам, подходящим под профиль ремня.

Примечательно, что в большинстве чертежей представлены схемы, где лезвия вала установлены в центре станины.

Следующим на очереди выступает стол, располагать который следует на противоположных сторонах от барабана. Процесс изготовления стола довольно сложный. Объясняется это необходимостью достижения жесткой фиксации элементов посредством использования специального механизма.

Читать еще: Как сделать споттер своими руками?

Кроме того, поверхности столешниц должны быть гладкими.

Если между ними и заготовкой возникнет трение, обработка заметно усложнится, и оборудованию придется столкнуться с высокими нагрузками.

Дополнительно во время установки следует отслеживать уровень расположения столешниц. Они должны находиться на одном уровне с барабаном. При этом важно, чтобы была предусмотрена возможность для регулирования высоты элемента. Для достижения нужного результата рекомендуется установить специальный механизм.

Ширина и длина стола должны соответствовать заготовкам, которые планируется обрабатывать.

Двигатель

Вращение вала с лезвиями происходит благодаря работе электрического мотора. Процесс установки подобного агрегата требует учета важных моментов.

Для начала необходимо правильно выбрать электродвигатель. Сделать это можно, предварительно подсчитав требуемую мощность, которой хватит для обработки заготовок. Для бытового использования подходящим вариантом станут электродвигатели с мощностью выше 1 кВт.
Шкив двигателя следует располагать в одной плоскости со шкивом барабана. Во время установки рекомендуется пользоваться уровнем и измерительными инструментами, чтобы добиться нужной точности монтажа.
Перед креплением двигателя необходимо подобрать шкивы, учитывая их диаметры.
Ремень шкива должен быть натянут хорошо. Дополнительно необходимо выверить расстояние между шкивами и привести его в соответствие с установленными нормами.
На фуганке стоит предусмотреть посадочное место для двигателя с целью обеспечения возможной регулировки его положения.

Отдельное внимание необходимо уделить безопасности фуговального станка. Для этого рекомендуется предусмотреть заземление двигателя через станину.

Еще один элемент, установка которого требует учета некоторых нюансов. Упор предназначен для удержания заготовки в требуемом положении во время ее движения вдоль стола. Его необходимо закреплять на дальнем конце стола. В качестве упора можно использовать прочный кусок дерева.

Самодельный фуганок следует делать максимально безопасным. Для достижения этого рекомендуется дополнительно изготовить специальный защитный кожух, который предотвратит повреждение двигателя, роликов и ремней во время вращения лезвий.

О том, как сделать фуганок своими руками, смотрите далее.

Изготовление фуговального станка своими руками в домашних условиях

При работе с древесиной обязательной стадией обработки является строгание. Для этого подойдёт строгальный станок по дереву, сделанный своими руками. Он является удобным и функциональным, но стоит намного меньше по сравнению с покупным. Сделать фуганок своими руками несложно, если следовать определенным правилам.

Преимущества и недостатки самодельного фуговального станка

Для того, чтобы выполнять обработку древесины, строгальный станок необходим. Его можно приобрести в специализированном магазине или изготовить самостоятельно. Делая выбор, необходимо учесть, что при самодельном изготовлении имеются такие достоинства:

Относительно невысокая стоимость. Покупной может стоить десятки или сотни тысяч рублей. При самостоятельном изготовлении потребуется оплатить стоимость материалов и электрорубанка.
Компактность создаёт дополнительное удобство при использовании. В этом случае при необходимости легко найти место для хранения. Его можно установить для работы на любом удобном месте.
Простота устройства определяет надёжность и ремонтопригодность.
При самостоятельном изготовлении можно изменить чертеж с учётом своих нужд. Например, возможно установить удобную высоту столешницы или увеличить длину рабочей поверхности.

У такого устройства имеются недостатки:

Стол является очень узким — всего 11 см.
Относительно небольшая мощность. Она определяется электрическими параметрами электрорубанка.
Его изготавливают из дерева, что делает его недолговечным.
Небольшой вес делает его менее устойчивым.
Самостоятельно сделанный фуговальный станок уступает покупному в точности обработки.

Выбор конструкции станка

При выборе нужно учитывать, что имеются следующие варианты:

Мобильный фуговальный станок можно установить на любом нужном месте, но он лёгкий и менее устойчивый. Стационарный нельзя перемещать, но он тяжелее и устойчивей по сравнению с мобильным.
Они могут иметь различную функциональность. Самым простым является фуговальный. Существует возможность предусмотреть наличие циркулярной пилы. Более функциональные варианты сделать самостоятельно очень сложно.
Рабочую часть фуговального станка можно сделать с использованием электрорубанка или вращающегося вала с лезвиями.

Устройство фуговального станка предусматривает наличие следующих частей:

Станина, которая является основой конструкции.
Вращающийся строгальный нож. С его помощью выполняют обработку деревянной детали.
Подающий и принимающий столы. Движение древесины происходит от первого ко второму. Между ними находится вращающийся барабан, который верхним краем соприкасается с обрабатываемой заготовкой.
Вращение вала с лезвиями производится при помощи мотора, соединённого с ним при помощи туго натянутого ремня.
На рабочей поверхности имеется деревянный упор, установленный перпендикулярно плоскости стола. Он необходим в качестве направляющего элемента при движении обрабатываемой заготовки.

Мотор может быть установлен отдельно. Проще для обработки использовать электрорубанок, который устанавливают между подающим и принимающим столами. При этом для вращения используется имеющийся в нём двигатель.

Изготовление

Для работы нужно использовать следующие материалы и инструменты:

Электрорубанок или двигатель в зависимости от выбранного варианта конструкции.
Фанера толщиной 10-15 мм для столов и 15-20 мм для изготовления боковой стенки станины, которая будет служить основой конструкции. Для изготовления можно использовать ДСП, но такой фуговальный станок будет менее удобным.
Дрель со свёрлами подходящей толщины.
Электролобзик.
Циркулярная пила.
Электрический шуруповёрт.
Деревянная доска или брус для изготовления бокового упора.

Сделать фуганок из электрорубанка проще, чем использовать отдельный двигатель, но последний будет менее мощным. Перед началом работы нужно выбрать подходящую конструкцию и сделать чертеж.
