К механизмам с гибкими разделителями относятся мембраны, мембранные гидроцилиндры и сильфоны.

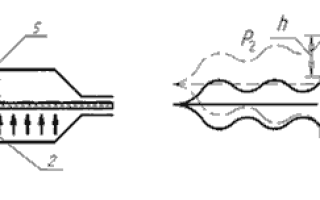

Мембраны (рис.1, а) применяют в основном при небольших перемещениях и небольших давлениях (до 1 МПа). Мембранный исполнительный механизм представляет собой защемленное по периферии корпуса эластичное кольцо 1. При увеличении давления в подводящей камере 2 эластичное кольцо прижимается к верхней части корпуса 3, и шток 4, связанный с эластичным кольцом выдвигается. Обратный ход штока обеспечивает пружина 5.

В гидропневмоавтоматике распространены также гофрированные металлические мембраны (рис.1, б). Деформация таких мембран происходит за счет разности давлений ΔP = P₁ — P₂ и внешней нагрузки R.

Мембранные гидроцилиндры (рис.2) допускают значительны перемещения выходного звена — штока. При перемещении поршня 1 в направлении действия давления жидкости (рис.2, а) мембрана 3 перегибается, перекатываясь со стенок поршня 1 на стенки цилиндра 2, к которым она плотно поджимается давлением жидкости (рис.2, б). Обратный ход поршня происходит за счет пружины.

Сильфоны (рис.3, а) предназначены для работы при небольших давлениях (до 3 МПа). Их изготавливают из металлов и неметаллических материалов (резины или пластиков). Металлические сильфоны бывают одно- и многослойные (до пяти слоев). Применение сильфонов оправдано в условиях высоких и низких температур, значение которых лимитируется материалом, из которого изготовлен сильфон. Сильфоны могут быть цельные или сварные. Цельные изготавливают развальцовкой тонкостенной бесшовной трубы.

Гидроцилиндры являются объемными гидромашинами и предназначены для преобразования энергии потока рабочей жидкости механическую энергию выходного звена. Гидроцилиндры работают при высоких давлениях (до 32 МПа), их изготовляют одностороннего и двухстороннего действия, с односторонним и двухсторонним штоком и телескопические.

Для привода рабочих органов мобильных машин наиболее широко применяют поршневые гидроцилиндры двухстороннего действия с односторонним штоком (рис.4).

Основой конструкции является гильза 2, представляющая собой трубу с тщательно обработанной внутренней поверхностью. Внутри гильзы перемещается поршень 6, имеющий резиновые манжетные уплотнения 5, которые предотвращают перетекание жидкости из полостей цилиндра, разделенных поршнем. Усилие от поршня передает шток 3, имеющий полированную поверхность. Для его направления служит грундбукса 8. С двух сторон гильзы укреплены крышки с отверстиями для подвода и отвода рабочей жидкости. Уплотнение между штоком и крышкой состоит из двух манжет, одна из которых предотвращает утечки жидкости из цилиндра, а другая служит грязесъемником 1. Проушина 7 служит для подвижного закрепления гидроцилиндра. На нарезанную часть штока крепится проушина или деталь, соединяющая гидроцилиндр с подвижным механизмом.

У нормализованных цилиндров, применяющихся в строительных машинах, диаметр штока составляет в среднем 0,5 D, ход поршня не превосходит 10D. При большей величине хода и давлениях, превышающих 20 МПа, шток следует проверять на устойчивость от действия продольной силы.

Для уменьшения потерь давления диаметры проходных отверстий в крышках цилиндра для подвода рабочей жидкости назначают из расчета, чтобы скорость жидкости составляла в среднем 5 м/с, но не выше 8 м/с.

Ход поршня ограничивается крышками цилиндра. В некоторых случая она достигает 0,5 м/с. Жесткий удар поршня о крышку в гидроцилиндрах строительных машин предотвращают демпферы (тормозные устройства). Принцип из действия большинства из них основан на запирании небольшого объема жидкости и преобразования энергии движущихся масс в механическую энергию жидкости. Из запертого объема жидкость вытесняется через каналы малого сечения.

На рис.5. представлены типичные схемы демпферных устройств. Пружинный демпфер (рис.5, а) представляет собой пружину 1, установленную на внутренней стороне крышки цилиндра 2, тормозящую поршень 3 в конце хода.

Демпфер с ложным штоком (рис.5, б) представляет собой короткий ложный шток 1 и выточку 2 в крышке цилиндра. Ложный шток может иметь коническую или цилиндрическую форму. В конце хода поршня жидкость запирается ложным штоком в выточке крышки цилиндра и вытесняется оттуда через узкую кольцевую щель. Если ложный шток выполнен в виде конуса, то эта щель уменьшается по мере достижения поршнем конца своего хода. При этом сопротивление движению жидкости возрастает, а инерция, ускорение и скорость движения поршня уменьшаются.

Регулируемый демпфер с отверстием (рис.5, в) по принципу действия аналогичен демпферу с ложным штоком. Конструктивное отличие заключается в том, что запираемая в выточке крышки цилиндра жидкость вытесняется через канал 1 малого сечения, в котором установлена игла 2 для регулирования проходного сечения отверстия.

Гидравлический демпфер (рис.5, г) применяется в том случае, когда конструкцией гидроцилиндра не может быть предусмотрено устройство выточки. В гидравлическом демпфере в конце хода поршня стакан 1 упирается в крышку цилиндра, а жидкость вытесняется из полости 2 через кольцевой зазор между стаканом 1 и поршнем 3. Пружина 4 возвращает стакан в исходное положение при холостом ходе поршня.

Основными параметрами поршневого гидроцилиндра являются: диаметры поршня D и штока d, рабочее давление P, и ход поршня S.

Рассмотрим поршневой гидроцилиндр с односторонним штоком (рис.6). По основным параметрам можно определить следующие зависимости:

площадь поршня в поршневой полости 1 и в штоковой полости 2 соответственно

усилие, развиваемое штоком гидроцилиндра при его выдвижении и втягивании соответственно

где k_тр = 0,9…0,98 — коэффициент, учитывающий потери на трение;

скорости перемещения поршня

Расчеты на прочность. Прочностными расчетами определяют толщину стенок цилиндра, толщину крышек (головок) цилиндра, диаметр штока, диаметр шпилек или болтов для крепления крышек.

В зависимости от соотношения наружного D_Н и внутреннего D диаметров цилиндры подразделяют на толстостенные и тонкостенные. Толстостенными называют цилиндры, у которых D_Н / D > 1,2, а тонкостенными — цилиндры, у которых D_Н / D 1,2.

Толщину стенки однослойного толстостенного цилиндра определяют по формуле:

где P_у — условное давление, равное (1,2…1,3)P ; [σ] — допускаемое напряжение на растяжение, Па (для чугуна 2,5 10 7 , для высокопрочного чугуна 4 10 7 , для стального литья (8…10) 10 7 , для легированной стали (15…18) 10 7 , для бронзы 4,2 10 7 ); μ — коэффициент поперечной деформации (коэффициент Пуассона), равный для чугуна 0, для стали 0,29; для алюминиевых сплавов 0,26…0,33; для латуни 0,35.

Толщину стенки тонкостенного цилиндра определяют по формуле:

К определенной по формулам толщине стенки цилиндра прибавляется припуск на обработку материала. Для D = 30…180 мм припуск принимают равным 0,5…1 мм.

Толщину крышки цилиндра определяют по формуле:

где d_к — диаметр крышки.

Диаметр штока, работающего на растяжение и сжатие соответственно

где [σр] и [σ с] — допускаемы напряжения на растяжение и сжатие штока;

Штоки, длина которых больше 10 диаметров («длинные» штоки), работающие на сжатие, рассчитывают на продольный изгиб по формуле Эйлера

где σ_кр — критическое напряжение при продольном изгибе; f — площадь поперечного сечения штока;

Диаметр болтов для крепления крышек цилиндров

Гидроцилиндр: что это такое, как работает, где используется и ГОСТ

Содержание статьи

• Определение
• Элементы гидроцилиндра
• Разновидности гидроцилиндров
• Характеристики гидроцилиндров
• Область применения
• Нормативная документация

Что такое гидроцилиндр?

Гидравлический цилиндр – это механизм гидравлической системы, являющийся неотъемлемым рабочим элементом техники разного назначения, главным принципом действия которого является трансформация гидравлической силы в механическую — выходного звена. Процесс превращения силы осуществляется с помощью возвратно-поступательных либо поворотно-прямолинейных движений.

Как выглядит гидроцилиндр

Гидроцилиндр используется при изготовлении строительной, дорожной и сельскохозяйственной техники, располагающей приводами подъёма и опускания конструкций навесного типа – кранов-манипуляторов, ковшей, лопат, сеялок, гидромолотов, плугов, ковшей и т.п. Также часто используются гидроцилиндры для дровокола.

Как устроен гидроцилиндр

Конструктивно механизм гидравлического цилиндра выглядит как гильза – прямая труба с идеально гладкой и чистой внутренней поверхностью изделия. Она наполнена жидкостью, вокруг которой вращается подвижной цилиндрический стержень для её нагнетания или выкачивания. Чтобы исключить протекание имеющейся жидкости, в нём предусмотрены манжеты, изготовленные из пластичной, но прочной резины.

Устройство гидроцилиндра в разрезе

Работа поршня активизируется при поступлении в цилиндр жидкости под достаточно высоким давлением. По бокам гильзы вкручены защитные пробки, предотвращающие вытекание и располагающие специальными отверстиями для транспортировки жидкости в гильзе. Усилие от цилиндрического стержня передаётся предустановленным штоком, характеризующимся полированной, а значит максимально гладкой, поверхностью. В нужном направлении определяет его грундбукс.

Основные узлы, которыми комплектуется механизм в зависимости от области применения техники:

• сама гильза;
• поршень;
• манжеты резиновые;
• грязесъёмник;
• шток и его направляющий грундбукс;
• стопорное кольцо;
• проушина.

На резьбовой стороне штока фиксируется приспособленная для этой функции деталь или проушина, которая соединяет его с подвижным механизмом.

Принцип действия гидроцилиндра

Объёмным гидродвигателем управляют элементы регулировки гидропривода или непосредственно сам гидрораспределитель. Так как гидравлические цилиндры работают на условиях повышенного давления (до 32 Мпа), к функционирующей системе предъявляются повышенные требования. Должна быть максимальная прочность и высокая работоспособность системы, тогда гарантируется надёжная работа гидроцилиндра.

Типы гидроцилиндров

Варианты изделий предполагают разную комплектацию и варианты применяемости. И для удобства их принято подразделять на конкретные типы.

По типу направления действия жидкости:

• Одностороннего действия;
• Двустороннего действия;
• Телескопические модели;
• Дифференциальные;

• количество положений штока: две позиции и много позиций;
• по типу хода: телескопические или одноступенчатые;
• по направлению давления жидкости: одно- или двустороннего действия;
• по наличию торможения: с торможением или без него.

Классификация гидроцилиндров в зависимости от применяемого рабочего звена:

• поршневые с одно- или двусторонним стержнем;
• сильфонные – с рабочим звеном в виде сильфона;
• плунжерные – в которых в качестве поршня используется плунжер;
• мембранные – располагают звеном в виде мембраны.

По типу фиксации в системе агрегаты делятся на варианты с креплениями на шарнирах или более жёстких крепежах.

Одностороннего действия

Такие гидродвигатели характеризуются определённым направлением перемещения штока в нём при повышении давления жидкости. В обычное положение его возвращает пружина, создающая для этого определённые усилия.

Чертеж гидроцилиндра одностороннего действия

В нём осуществляется сопротивление стандартной силе упругости пружины при ровном движении цилиндрического стержня. Функции механизма возвратного типа в таком механизме выполняет пружина. Немного другой способ функционирования наблюдается в домкратах, не располагающие пружиной возвратного типа. При приведении механизма в действие выполняется возврат стержня за счёт привлечения функций другого гидродвигателя или силы тяжести поднимаемого или опускаемого груза.

Двустороннего действия

При обычном движении поршня усилие на штоке достигается путём обеспечения повышенного давления имеющейся жидкости в полостях цилиндра стержневого и поршневого типов.

Чертеж гидроцилиндра двустороннего действия

Прямой ход по сравнению с обратным, характеризуется повышенным усилением на стержне и низкой скоростью движения. Это обусловлено разницей в площадях, к которым применяется сила давления имеющейся жидкости. Этот тип гидродвигателей привлекается для выполнения работ по подъёму и опусканию отвалов во многих марках бульдозеров.

Телескопические

Названы так ввиду особенностей строения конструкции, визуально напоминающей небольшой телескоп и благодаря характерному принципу работы.

Чертеж телескопического гидроцилиндра

Конструктивно механизм выглядит как несколько цилиндров разных диаметров вставленных один в другой. Актуально применять подобные механизмы в ситуациях, в которых необходим большой ход цилиндрического стержня, но размер самого изделия должен быть небольшим. Этот тип механизмов может встречаться в виде одно- и двустороннего действия. Активно эксплуатируется в самосвалах.

Дифференциальные

Этот вид механизмов характеризуется непростой конструкцией, где на поршень, толкающий жидкость, давление оказывается сразу с двух сторон. Площади давления на цилиндрический стержень с разных сторон разные. Скорость движения в соотношении к усилиям в ходах разной направленности является соразмерной соотношению площадей поршня. Соответственно между усилием и скоростью наблюдается взаимосвязь: чем выше скорость, тем ниже усилие и чем ниже скорость, тем выше усилие.

Чертеж дифференциального гидроцилиндра

При эксплуатации гидродвигателя, размеры поршней, которые имеют соотношение 2 к 1 (дифференциальные), обеспечивают идентичную скорость и варианты хода стержня в двух направлениях. Подобные функции для гидроцилиндров с поршнем одностороннего типа без вспомогательных элементов или специальной регулировки не встречаются.

Технические характеристики гидроцилиндров

От характеристик и параметров агрегата зависит сфера применения механизма, а также срок его беспроблемной эксплуатации. Важно знать, из чего он состоит, чтобы при необходимости можно было с лёгкостью приобрести замену неисправной детали.

Главные рабочие параметры:

• Диаметр штока – достаточно важный параметр, который определяет сферу эксплуатации изделия. При выборе важно ориентироваться на тип техники, в которой он будет функционировать. При проектировании гидросистемы конкретной техники обязательно следует учитывать динамику нагрузки на механизм, а также его грузоподъёмность. Это позволяет исключать изгибы стержня при эксплуатации гидроцилиндра.
• Диаметр цилиндрического стержня, главной функцией которого является определение значения тянущего и толкающего усилия;
• характеристики хода цилиндрически стержня – параметра, определяющего движение поршня и размеры механизма в рабочем состоянии.
• конструктивные особенности, которые позволяют определить способы крепления гидроцилиндра.
• тянущее усилие (кг).
• расстояние в нерабочем состоянии по центрам, которые обеспечивают эффективную оценку присоединительных размеров агрегата.
• номинальное давление, исчисляемое в Мпа.
• усилие толкающее (кг).
• масса самого изделия.

Допустимые значения гидроцилиндров

Наименование	Значение
Ход штока	не более 10000 (мм)
Диаметр штока	не более 500 (мм)
Рабочая норма	не более 70 (Мпа)
Усилие на шток (толкающее/тянущее)	не более 70 (Н)
Температура окружающей среды	от -40° до +40°
Рабочая среда	вода, водно-масленная имульсия, минеральные масла.

Назначение гидроцилиндров

Использование агрегатов такого вида актуально в дорожной, очистительной, строительной и ремонтной технике, в землеройных, разгружающих, подъёмных и транспортирующих грузы машинах. Также выполняется оснащение гидродвигателями станков, режущих металл, выполняющих кузнечные работы и работающих в качестве пресса.

В этих системах гидроцилиндры являются одними из самых важных агрегатов, обеспечивающих повышение функциональности гидросистемы, а также эксплуатацию в условиях повышенной нагрузки.

ГОСТ 6540-68 определяет параметры и технические характеристики гидравлических пневматических цилиндров. Приложение ГОСТа знакомит с соотношениями значений цилиндров штокового и поршневого типа. Стандарт охватывает поршневые и плунжерные гидро- и пневмоцилиндры.

Стандартное давление гидроцилиндра имеет постоянную величину, которая определяет возможности эксплуатации данного агрегата.

Характерные обозначения гидроцилиндров зависят от особенностей конструктивного исполнения. Но следует отметить, что у разных производителей они могут быть разные.

Покупка устройства для конкретной техники должна определяться конкретными критериями, которые следует соблюдать, чтобы оно исправно и продолжительно работало без перебоев.

• параметры гильзы;
• размер окружности и ход цапф, штока, шаров;
• длина по осям в рабочем и нерабочем состоянии;
• состав материала, из которого изготовлены элементы изделия;
• диаметр вилок.

Важно учитывать вес гидроцилиндра и марку стали, из которой он изготовлен. Все эти параметры помогут с лёгкостью подобрать замену неисправному агрегату и без сложностей заменить его на исправный.

Сталь для гидроцилиндра используется высоких марок: 20, 35, 45, 30ХГСА, 40Х.
