Трещетка для нарезки трубной резьбы

Особенности нарезки резьбы клуппом

Резьбовые соединения ослабляют позиции последние годы. Связано это с появлением пластиковых труб, которые соединяются спайкой. Однако определённая часть трубопроводов собирается по старым технологиями. Чтобы сделать качественное соединение металлических труб, можно провести нарезку резьбы клуппом.

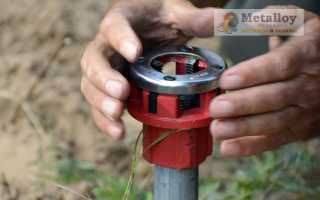

Нарезка резьбы клуппом

Основные способы нарезки

Чтобы сделать резьбу на металлических трубах, применяются три способа, которые подразумевают под собой применение разных инструментов:

1. С помощью токарного станка. Возможно обрабатывать изделия разных диаметров.
2. Плашка (второе название — лерка).
3. Клупп — ручной или электрический инструмент.

Метчики применяются для обработки внутренней части изделий.

Что такое клупп?

Трубный клупп можно сравнивать с плашками. Они представляют собой монолитную оснастку, которая позволяет нарезать точные канавки на металле нужной формы. Однако монолитность конструкции создаёт серьёзное напряжение при обработке элементов трубопроводов большого диаметра. Снять напряжение можно, сделав корпус плашки менее прочным. Но это снизит твердость резцов, от чего они быстро затупятся. Чтобы продлить срок эксплуатации лерки до заточки, оснастка оборудуют пружинным механизмом.

Клупп мало чем отличается от привычной сантехникам плашки. Он состоит из цилиндрического корпуса, изготовленного из металла, имеющего отверстия для вывода стружки. По периметру металлического кольца есть отдельные зажимы для надёжного удержания оснастки на трубе. На внутренней части закрепляют резцы, расположенные в определённом порядке.

Преимущества клуппа перед простой плашкой

Сравнивая плашку с клуппом, человек без опыта не найдёт серьёзных отличий. Однако второй вариант оснастки обладает определёнными преимуществами:

1. Оснастка имеет меньше нефункциональных частей, цена снижается.
2. Комплектуется дешёвым держателем, прочными зубьями.
3. Резцы съёмные. Это даёт возможность менять рабочие части, когда каждая из них выходит из строя, не покупая инструмент целиком.
4. Позволяют обрабатывать заготовки больших размеров, задействуя меньшие усилия.

Нельзя объективно сказать, дешевле лерки клуппов или нет. Второй вариант оснастки можно найти в магазинах за сотни долларов. Главное преимущество этих инструментов — удобство при работе, применение меньших усилий. Благодаря этому улучшается качество проводимых работ, увеличивается эффективность.

Разновидности

Перед покупкой инструмента для создания резьбовых соединений нужно рассмотреть разные модели, которые представляют перед покупателями строительные магазины. Можно выделить три типа оснастки, которая отличается по конструкции, управлению.

Клупп с ручкой

С трещоткой и одной ручкой

Оснастка с трещоткой напоминает ключ со сменными головками, который используется при починке машин. Механизм позволяет быстрее нарезать резьбу, затрачивая меньше усилий, времени. Однако у трещоток есть некоторые недостатки:

1. Попадание грязи, пыли, мусора, жидкостей в механизм ухудшают его характеристики. Со временем он выходит из строя. Требуется соблюдать правила хранения, ухода за трещоткой, чтобы она прослужила дольше.
2. Низкое качество материалов, используемых при изготовлении большинства трещоточных моделей.
3. Прочные виды сплавов могут вывести из строя подвижный механизм. Приспособление придётся заменить.

Дешёвым, более надёжным аналогом может стать газовый ключ.

С регулируемой головкой

Сантехники часто носят с собой набор сменных головок, держатель, дополнительные приспособления. Весит сборка не мало, что затрудняет переноску. Поэтому были разработаны модели с регулируемыми головками. Механизм позволяет изменять диаметр рабочей части. Это расширят функционал оснастки, позволяет носить меньше деталей для работы.

С электроприводом

Профессиональные модели оборудуются электрическим приводом. У электрического оборудования есть ряд сильных и слабых сторон. Преимущества:

1. Возможность работать с элементами трубопроводов разного диаметра.
2. Затрачивается минимум усилий при работе.
3. Увеличение скорости создания нарезки.

1. Весит больше чем ручной инструмент, занимает много места.
2. Нужно подключение к сети.

Клупп с электроприводом

Критерии выбора трубного клуппа

Модели клуппов для нарезки резьбы многообразны. Они отличаются разными параметрами, конструкцией, размерами. При выборе нужно учитывать следующие особенности:

1. Не покупать дорогих моделей для домашних мастерских.
2. Самые дешёвые инструменты быстро выйдут из строя. Они подойдут для проведения разовых работ.
3. Обращать внимание на размер, форму съёмных резцов. Они не всегда подходят к оснастке других производителей.
4. Желательно выбирать наборы рабочих головок с различными диаметрами.
5. При выборе материала рабочей части отдавать предпочтение легированной стали.

При расчёте мощности электрических моделей нужно учитывать вид обрабатываемого металла, сплава.

Как нарезать резьбу на трубе?

Использованием ручного инструмента подразумевает соблюдение определённой последовательности действий. Нарезка резьбы на трубах:

1. Очистить рабочие поверхности от грязи, декоративных покрытий. Для этого можно воспользоваться шлифовальной машинкой, наждачной бумагой.
2. Зажать трубу с помощью тисков, чтобы она находилась неподвижно.
3. Смазать оливой рабочую поверхность.
4. Выкрутить зажимные болты из оснастки.
5. Надеть насадку на трубу. Медленно вкрутить прижимные болты.
6. Направляющие закрепить на месте.
7. Установить режущие части.
8. Под лёгким нажимом начать крутить инструмент по часовой стрелке.

Проводить нарезку нужно плавными движениями, без рывков, чтобы не испортить резьбу. Снимается оснастка после откручивания стопорных болтов.

Существует несколько особенностей, которые нужно изучить до создания резьбового соединения:

1. Трубы, которые соединены с общей системой трубопровода, должны удерживаться газовым ключом при создании соединения. Это нужно для предотвращения вращения изделия.
2. Легче нарезать смазанное солидолом место. Резцы меньше тупятся после добавления смазки.
3. Резцы желательно покупать той же фирмы, что и держатель. Если фирмы различаются, рабочие части могут не подойти к общей конструкции.
4. Перед началом работ проверять заточку резцов. Тупые грани могут испортить поверхность металла.
5. При работе можно изменять положение рабочих частей, что позволяет не снимать конструкцию до окончания работ.
6. Использовать специальную охлаждающую смазку, которая не будет позволять резцам перегреваться.

После создания соединения на двух элементах трубопровода, необходимо проверить насколько подходят отдельные части друг к другу. Если произошёл перекос, трубы не смогут соединиться.

Резьбовые соединения используются до сих пор. Изготавливать их можно с помощью плашек, клуппов, токарных станков. Второй вариант считается удобнее, если сравнивать их с другими ручными инструментами. Важно выбирать качественные рабочие части, проверять их заточку перед проведением работ. Качественные резцы изготавливают из легированных сталей.

Резьбонарезные клуппы

Электрические и ручные клуппы для нарезки резьбы на трубах, смазочно-охлаждающие жидкости для работы с клуппом, а также резьбонарезные головки к ним.

В нашей компании вы можете купить клупп для нарезания резьбы по выгодной цене. Мы предлагаем ручные и электрические модели, а также аксессуары для них.
Сориентироваться в ассортименте резьбонарезного инструмента поможет удобный иллюстрированный каталог.
При выборе клупп, позволяющих создать резьбу нужного типа, поддержку окажут и наши специалисты.

Основные особенности инструмента

Клупп является приспособлением, которое позволяет выполнять работы по нарезанию резьбы на стальных трубах и восстановлению старой. Ранее клупп трубный заменялся плашкой, вставляемой в специальный держатель. Изготавливался такой инструмент для нарезки из дорогой легированной стали. Это делало приспособление достаточно дорогим. Кроме того, из-за особой конструкции резьбонарезной держатель не мог применяться в труднодоступных местах.

В клуппе вместо плашки используют сменные резцы. Они являются более доступными. Благодаря этому и сам клупп отличается относительно невысокой стоимостью.

Конструкция клуппы
Клупп для нарезки резьбы состоит из:

• круглого держателя;
• резцов (сменных или несменных).

В корпусе есть крепление, позволяющее вращать рукоятку. Резьба с представленным инструментом всегда получается качественной и удобной в использовании.

Основные виды инструмента

Существуют следующие виды резьбонарезных клуппов:

1. Ручные. Такие клуппы удобны в работе с трубами небольшого диаметра. Для проворачивания инструмента применяются рукоятки, рожковые или разводные ключи. Важно! Длинной рукояткой трубного инструмента невозможно воспользоваться у стен (на стояках отопления, например).
2. Ручные с трещоткой. В труднодоступных местах труба может обрабатываться клуппом с трещоткой. Инструмент позволяет вращать изделие по часовой или против часовой стрелки. Благодаря этому резьба без проблем нарезается даже в ограниченных пространствах.
3. Электрические. Такие клуппы максимально функциональны и удобны при работе с резьбой всех типов. Используя их, вам не нужно прилагать физические усилия. Нарезка резьбы может быть выполнена в кратчайшие сроки. В составе инструмента есть струбцина, которая позволяет обеспечить надежное крепление труб и исключить риски их проворачивания.
   Важно! Инструмент не позволяет работать с резьбой в ограниченных пространствах, так как является достаточно габаритным.

Как сделать выбор?

Планируете подобрать инструмент для нарезки резьбы? Обратите внимание на такие его характеристики, как:

1. Диаметр трубы, нарезку качественной резьбы на которой планируете выполнить.
2. Особенности использования. Трубные резьбонарезные инструменты электрического типа идеально подходят для частого проведения работ. Ручной клупп больше подойдет для частных мастеров или обычных потребителей, которые выполняют операцию нечасто. Если работы с клуппами будут проводиться в труднодоступных местах, обратите внимание на модели с трещотками.
3. Наличие сменных резцов. Такие аксессуары, поставляемые с клуппами, позволят устранить риски простоев. Вы сможете быстро заменить вышедшие из строя комплектующие и продолжить работы.
4. Материал резцов. Качественные изделия выполняются из сплава хрома и ванадия или легированной стали. Данные резцы служат длительный срок и не нуждаются в специальном обслуживании. Конечно, цена качественной продукции является достаточно высокой, но при частом проведении работ экономить не следует.

Как пользоваться инструментом?

Процесс нарезания резьбы является достаточно простым, тем не менее, рекомендуем запомнить несколько правил.

1. Все изношенные детали клуппов следует своевременно заменять.
2. При нарезании резьбы желательно пользоваться смазкой. Она упростит процесс нарезки и обеспечит необходимое охлаждение рабочей поверхности. Кроме того, смазка повысит эксплуатационный ресурс инструмента.
3. Очищайте рабочие поверхности от стружки. Для этой цели нужно вращать инструмент в сторону, обратную нарезанию.
4. Заранее купите запасные резцы. При их выборе проконсультируйтесь со специалистом.

Выбирайте! Мы всегда готовы помочь при заказе клуппа. Специалисты озвучат цену инструмента, расскажут о его особенностях. Вы сможете выполнять резьбу на трубе любого диаметра. Наши менеджеры не только окажут помощь при выборе, но и позаботятся об организации оперативной доставки продукции. Также инструмент для создания резьбы вы сможете забрать самостоятельно с нашего склада.

Клупп — удобный инструмент для нарезки резьбы на трубе

Очень часто домашний мастер сталкивается с проблемой нарезания резьбы на трубах. Конечно, в нынешнее время все чаще используют пластиковые трубы, для их скрепления используют специальный прибор — паяльник. Но если вы живете в старенькой хрущевке, то там наверняка металлическая сантехника и что делать, когда вы решили добавить еще одну раковину или вообще заменить несколько прогнивших от времени труб? Нужно будет нарезать резьбу и не у каждого человека в доме имеется инструмент для этого.

Существует несколько видов резьбового инструмента для труб(имеется в виду ручной инструмент), это плашка(лерка) и трубный клупп. Вот о клуппах мы и поговорим, поскольку ими пользуются все чаще. Оно и понятно, ведь работаь им довольно просто.

Итак, клупп — это специальная такая болванка, в которой закреплены резцы различного размера, который измеряется в дюймах (под резьбу 1/2″, 3/4″, 1″, 1 1/4″). Смотрим фото(кликабельно).

То есть если вы решили работать этим инструментом, сначала узнайте, какого размера у вас труба, на полдюйма или больше. Узнав размер трубы, в магазине уже спрашиваете продавца про наличие клуппа данного размера. Купив его, также необходимо еще приобрести специальную трещотку, поскольку крепление сделано специально под трещотку, ни для чего другого не подойдет. В принципе, это всё, что потребуется для резьбы. Если вам по ходу работы потребуется отпилить трубу, можете почитать про круги для болгарки.

Закрепив клупп на трещотке(крепление-защелка), переверните его и увидите отверстие — это направляющая для трубы. То есть вставляете конец трубы в направляющую и начинаете крутить трещотку по часовой стрелке, пойдет нарезка. Крутите не спеша, без рывков, потому что трещотки сейчас все идут китайские и сделаны они из силумина(порошковый металл), сами понимаете, что они не крепкие, поэтому сильно на трещотку не налегайте. При правильном, осторожном использовании она прослужит долго.

Если клупп затупился, то рекомендуется заменить режущий элемент, это 4 резца для определенной резьбы. Допустим, клупп у вас на 1/2″, то и резцы, соответственно, покупайте на полдюйма. ВАЖНО. При покупке этих самых резцов необходимо подбирать их такой же фирмы, как и клупп. К примеру, у нас в магазине продаются только клуппы фирмы Stayer, соответственно к ним подходят только стайеровские резцы.

Помимо клуппа резьбу на трубе можно нарезать плашкой, она и стоит подешевле и трещотка(плашкодержатель) не такой дорогой, как трещотка для клуппа. Однако не все так просто, как кажется. Во-первых, работать ей гораздо труднее и для неопытных мастеров это может стать настоящей проблемой. У плашки нет направляющей, поэтому будет трудно сделать первый виток резьбы(чтобы она пошла ровно), кроме этого работать трещоткой гораздо удобнее. Представьте себе, что труба находится у самой стены. Как на ней нарезать резьбу плашкой? Будете крутить лерку по паре сантиметров и переставлять. Трудно и очень неудобно. А вот с клуппом нет проблем — надели трубу на клупп и пошли крутить трещоткой, пусть амплитуда кручения будет небольшая, однако трещотка на то и удобна, поскольку не нужно переставлять клупп.

В продаже помимо одиночных клуппов продаются наборы, в которых идет трещотка с удлинителем, а также 4 основных клуппа — 1/2″, 3/4″, 1″, 1 1/4″. Выглядит такой набор вот так.

Стоимость его порядка 1300 рублей, однако если вы занимаетесь шабашками по сантехнике, то покупка такого удобного набора вполне оправданна. Все на месте, ничего не разбросано, красота да и только.

Инструкция по нарезке резьб на водопроводных и отопительных трубах

Стальные трубы при устройстве водопровода или газопровода в квартире не потеряли своей популярности. Актуальным остается вопрос — как нарезать резьбу на трубе, чтобы обеспечить надежное соединение отдельных элементов системы. Существуют различные способы, на которых остановимся подробнее.

1. Описание резьбы и ее параметров
2. Стандарты резьбовых соединений для трубопроводов
3. Метрическая
4. Трубная цилиндрическая
5. Трубная коническая
6. Инструмент и принцип нарезки трубной резьбы
7. Инструкция по нарезанию резьбы с использованием плашки
8. Нарезание плашкой с держателем-трещоткой
9. Использование клупповых плашек
10. Применение электрического клуппа
11. Нарезка внутренней трубной резьбы
12. Работы с трубой, расположенной у стены
13. Возможные ошибки при нарезании трубной резьбы

Описание резьбы и ее параметров

Это винтовая канавка, которая нарезается на поверхности круглой или конической формы. Характеризуется следующими постоянными параметрами: расстояние между витками, неизменная геометрическая форма канавки, глубина нарезки. Используется для получения разъемных резьбовых соединений в различных механизмах и конструкциях.

Резьба бывает наружной или внутренней. На поверхности трубы или стержня нарезается наружная резьба. Внутренняя выполняется внутри отверстия. Это может быть внутренняя стенка трубы, муфты, гайки или других сантехнических устройств.

Нарезка внутренней резьбы метчиком и воротком

К характеристикам резьбы относят:

1. Шаг. Расстояние между рядом расположенными вершинами или впадинами. Измерение производят вдоль резьбовой оси.
2. Глубина. Это половина разницы между наружным и внутренним диаметрами.
3. Профиль. При нарезании резьбы на трубах чаще применяется треугольный профиль. В различных механизмах и кинематических схемах используют трапецеидальную, прямоугольную или круглую форму.
4. Угол профиля. Зависит от его высоты и шага.
5. Длина участка нарезки резьбы.

Стандарты резьбовых соединений для трубопроводов

Государственными стандартами нормируются такие виды, как метрическая, трубная цилиндрическая, трубная коническая, известны некоторые нестандартные виды, которые в домашнем обиходе не применяются.

Метрическая

Это самый распространенный вид. Ее параметры определяет ГОСТ 9150-81. Свое название получила из-за использования метрической системы в характеристиках. Диаметр дается в миллиметрах. Имеет треугольную форму и постоянный угол профиля 600. Обозначение метрической резьбы начинается с заглавной буквы М, далее указывают диаметр в мм, к примеру, М20.

Метрическая резьба имеет крупный шаг и несколько мелких. Крупный шаг в обозначении не указывается, его размер соответствует диаметру. Мелкий шаг составляет определенную величину, которая приводится в обозначении. Метрическая резьба чаще правосторонняя, если используется левосторонний вариант, в обозначение добавляются буквы LH.

Трубная цилиндрическая

В российской системе стандартов нормируется ГОСТ 6357-81, по международному стандарту имеет обозначение BSPP. Все размеры указаны в дюймах. Трубная резьба нарезается на фитингах, кранах, гайках и другой сантехнической арматуре.

Основные характеристики трубной цилиндрической резьбы:

• для обозначения используется буква G;
• размер условного прохода измеряется в дюймах;
• угол наклона профиля равен 550;
• четыре значения шага, величина которого соотносится с определенным диаметром;
• наибольший диаметр трубной резьбы 6 дюймов, трубы большего размера соединяются сваркой.

Предлагаем вашему вниманию таблицу соответствия параметров трубной резьбы.

В таблице приведены наиболее часто используемые диаметры дюймовой резьбы для трубопроводных систем.

Обозначение G 1 1/4“ расшифровывается следующим образом – трубная цилиндрическая резьба правосторонняя, диаметр условного прохода один дюйм с четвертью. В обозначении возможно присутствие букв А, В, С, которые указывают на класс точности исполнения, LH – левосторонняя.

Трубная коническая

Нормируется ГОСТ 6211-81, международный стандарт BSPT. Характеристики такие, как у цилиндрической резьбы, нарезается на конусе с уклоном 1:16. Обеспечивает плотное герметичное соединение отдельных узлов системы трубопроводов. Наружная резьба имеет обозначение R, внутренняя – Rс. После буквенной аббревиатуры следует размер условного прохода в дюймах.

Инструмент и принцип нарезки трубной резьбы

Для нарезки трубной резьбы применяют специальные инструменты и приспособления. Наиболее часто используют:

• труборез;
• плашки;
• воротки;
• ручной клупп;
• шлифмашинка.

Для выполнения операции на металлических трубах нужно приложить большое механическое усилие, труба при этом должна оставаться неподвижной. Чтобы выполнить такое условие, ее зажимают в трубных тисках, в стесненных условиях для зажима используют газовый ключ.

Для возможности вращения плашки ее закрепляют в вороток. Это кольцо с отверстием для плашки, в котором она фиксируется стопорными винтами. Вороток имеет несколько рукояток для обеспечения вращения.

Инструкция по нарезанию резьбы с использованием плашки

Плашка (лерка) представляет собой металлический диск с расположенным в центре круглым лепестковым отверстием. Лепестки имеют режущие кромки, нарезающие резьбу определенного размера и формы. Плашки изготовлены из металла, твердость которого больше, чем у материала трубы. Это быстрорежущая или легированная сталь.

Порядок работы следующий:

1. Подготовка трубы. очистка от грязи, обезжиривание поверхности.
2. Закрепление в тисках. При работе по месту расположения трубы используют газовый ключ.
3. Снятие торцовой фаски. Срез трубы должен быть выполнен под прямым углом к ее оси. Фаску снимают шлифовальным кругом или напильником.
4. Место нарезания смазывают техническим маслом.
5. В держатель вставляют плашку, винты затягивают, обеспечивая ее фиксирование.
6. Плашку приближают к торцу трубы перпендикулярно к оси, не перекашивая. Плавно нажимая, вращают плашку по часовой стрелке. Первые бороздки помогут закрепиться инструменту, далее процесс пойдет легче.
7. Работу выполняют не спеша, с равномерным усилием. Большая скорость не ускорит процесс, но может ухудшить качество. Правильные параметры получают за счет прохождения режущих кромок по всей длине плашки.
8. Не допускают отсутствия на поверхности нарезки смазки, при необходимости опрыскивают маслом из распылителя.
9. После получения резьбовой линии нужной длины плашку, проворачивая, снимают, поверхность очищают от стружки с помощью ветоши, щетки или кисточки с мягким ворсом.

Работу можно выполнять в два этапа. Сначала используют черновую плашку, затем осуществляют доводку чистовой. Принцип работы соответствует указанному выше.

Нарезание плашкой с держателем-трещоткой

В случае, когда необходимо нарезать резьбу на трубе, расположенной близко к стене, где ее трудно зафиксировать неподвижно, используют специальную плашку. Она имеет длинный корпус для обеспечения центровки режущей плашки и трещотку для ее вращения.

Держатель-трещотка оборудован тяжелым корпусом, включающим 3 отделения. Снизу устанавливают плашку и закрепляют болтами. В середине находится механизм трещотки с поворотным рычагом. Здесь же установлен переключатель механизма поворота по часовой стрелке или против нее.

Верхняя часть представляет собой цилиндр для центрирования устройства. Он оснащен тремя болтами, оси которых расположены под углом 1200. Вращением болтов производится центрирование режущего механизма на необходимый диаметр и фиксирование приспособления на трубе.

Использование клупповых плашек

Клупповая плашка состоит из корпуса. В нем в специальных гнездах закреплены 4 резца. На корпус устанавливается крышка, которая крепится винтами. Получается закрытая режущая головка. Клупп оснащен хвостовиком, длина которого обеспечивает центрирование устройства на трубе. Хвостовик имеет шлицы для обеспечения вращения головки с помощью трещотки или газового ключа.

Нарезка резьбы клуппом выполняют следующим образом:

• трубу фиксируют в зажиме;
• плашку устанавливают в держатель, край трубы вставляют в направляющую;
• смазывают техническим маслом место нарезания резьбы;
• вращают режущую головку.

Периодически проворачивают клупп против движения для удаления стружки. Используют такой вариант – три поворота вперед, один назад. Клупп является удобным приспособлением для нарезки резьбы на водопроводных трубах своими руками.

Применение электрического клуппа

В среде профессионалов для нарезки используют электрический клупп. Это компактное устройство оснащено режущими головками, как и ручной клупп, но вращательный момент осуществляется электроприводом. Принципы работы электрического и механического механизма одинаковы. При нечастом использовании электрического инструмента, имеющего высокую стоимость, можно ограничиться его арендой.

Нарезка внутренней трубной резьбы

Внутреннюю резьбу имеют переходники, отводы, муфты, их накручивают на трубу, не уменьшая ее внутреннего прохода. Но если вы задумаете изготовить самостоятельно соединительные элементы для труб, вам понадобится такое умение.

В данном случае для нарезки используют метчики (на фото). Это металлический стержень, имеющий режущую часть. Кромки выполнены отдельными сегментами, разделенными продольными проточками для отведения стружки. Метчик имеет хвостовую часть квадратного сечения, на которую надевается вороток и осуществляется вращение. В комплекте находится по два метчика, один выполняет черновую, второй чистовую нарезку.

Работы с трубой, расположенной у стены

При таких условиях невозможно осуществить полный оборот режущей головки за один проход. Следует тщательно отнестись к выбору инструмента. В данном случае хорошо использовать плашку с держателем-трещоткой, подойдет и вороток с одной ручкой. Нарезка резьбовой линии происходит при повороте плашки до упора рычага в стену, затем следует движение назад и снова вперед. Хорошо использовать плашку-клупп, с ним можно работать в ограниченном пространстве.

Возможные ошибки при нарезании трубной резьбы

Выделим основные моменты, мешающие качественной нарезке:

1. Труба имеет больший или меньший диаметр, чем требуется для получения резьбы нужного размера. Глубина канавки будет отличаться от стандартной, что исключает плотное соединение с трубопроводной арматурой.
2. Отсутствие центрирования режущего инструмента и трубы приведет к срыву витков резьбовой линии.
3. К таким же последствиям приводит отсутствие смазки на поверхности.

Самостоятельно нарезать резьбу на металлических трубах системы отопления и водопровода вполне возможно. Для этого выбирают режущий инструмент для получения необходимых геометрических характеристик: диаметра, шага, угла профиля. Новичкам лучше использовать набор плашек для нарезания сначала чернового профиля, а затем чистового.

Видео-урок по нарезанию наружной резьбы с помощью клуппа 1/2 дюйма и трещотки:

Нарезка резьбы на трубах: основные инструменты

Содержание

Нарезка резьбы на трубах требуется при замене сантехники и радиаторов отопления и монтаже новых систем отопления или водоснабжения. В статье расскажем, как нарезать резьбу на трубах с помощью разных инструментов и какой способ выбрать в зависимости от ситуации и собственного опыта.

Труба с нанесенной на нее резьбой

Виды резьбы

Выбор способа нарезания резьбы на трубах зависит от того, какая поверхность подлежит обработке и для каких целей предназначено соединение. К примеру, коническая резьба хорошо подходит для герметизации стыков, но нарезать ее довольно сложно.

Схемы разных видов резьбы

Есть несколько разновидностей резьбы, каждая из которых предназначена для решения конкретных задач.

1. Метрическая (М) — самый распространенный в быту вид резьбы, который однако совсем не подходит для труб. При самостоятельном нанесении такой насечки соединить трубу с фитингами и другими дополнительными модулями может быть проблематично из-за несоответствия шага, угла и профиля резьбы. У метрической резьбы треугольный профиль с углом 60°, а шаг — 0,5–2 мм. Размеры резьбы в маркировке указывают на ее внешний диаметр (например М10 — резьба диаметром 10 мм). Больше информации о метрической резьбе вы найдете здесь.
2. Дюймовая (G) — британский стандарт, который измеряется в дюймах. Такая резьба используется в 90 % систем, связанных с трубами. Ее нарезают на всей арматуре для сантехники, которая используется на отечественном рынке. Маркировка размера такой резьбы показывает диаметр ее условного прохода и составляет 1/16–6 дюймов. Резьба имеет закругленные срезы на вершинах и угол профиля 55°. Больше информации о дюймовой резьбе вы найдете здесь.
3. Коническая (R) — еще один британский стандарт, который имеет шаг и угол профиля, как у цилиндрической резьбы. Резьбу этого типа наносят на детали конусовидной формы. В отдельных случаях допустимо соединять детали с конической и цилиндрической резьбами. За счет дополнительного напряжения, которое возникает на витках в ходе резания, коническая резьба создает дополнительную надежность стыков.
4. Круглая (Кр) — довольно редкий вид соединения, применяемый на стыках, которые приходится периодически разъединять. Даже после периодического демонтажа такое крепление не теряет герметичность. Этот вид насечки имеет профиль в виде дуги окружности с углом 30°. Круглую резьбу невозможно соединить с любой другой.

Какие инструменты подходят для нарезания резьбы?

Внутреннюю и наружную резьбу на трубах можно нарезать разным инструментом.

1. Метчик — инструмент, который используется для нарезания внутренней резьбы на трубах. Визуально напоминает стержень с резьбой и канавками на внешней стороне. Рабочая часть метчика обычно состоит из трех участков, которые последовательно производят черновую, промежуточную и окончательную нарезку. Некоторые производители предлагают комплекты из 2–5 метчиков, которые используют по очереди. Чаще всего метчики применяют для нанесения метрической резьбы, но есть разновидности, которые подходят для работы с трубами. Подробно о процессе нарезания резьбы метчиком мы рассказывали в этой статье.

1. Плашка — приспособление для нарезки внешней резьбы на трубах и других изделиях. Выглядит как большая гайка с режущими кромками внутри, предназначенными для снятия материала с заготовки, и отверстиями для удаления стружки. Плашка навинчивается на заготовку, одновременно формируя резьбу. Существует несколько видов плашек: цельные, подпружиненные, клупповые. По форме плашки бывают круглыми, квадратными, призматическими и шестигранными. Наибольшую популярность получила круглая (дисковая) разновидность. Для тех, кто столкнулся с нарезкой резьбы на трубах впервые, использование данного инструмента может быть проблематичным. Малейший перекос способен привести к дефекту, из-за чего изделие будет испорчено.

1. Клупп — инструмент, предназначенный специально для нарезания трубной резьбы. По конструкции это та же плашка, только помещенная в металлический цилиндрический держатель. В цилиндре предусмотрены резцы из высокоуглеродистой стали, а также прижимные кольца и болты — для улучшенной фиксации на заготовке. Благодаря ним перекос обрабатываемой детали исключается, а резьба имеет повышенную точность. Для вращения клуппа обычно предусматривают ручку. Если же ее не оказалось в комплекте, в качестве альтернативы можно использовать газовый ключ. Выбирать ручной клупп нужно под диаметр трубы. В продаже также есть инструменты со сменными резцами, которые можно использовать для нарезки резьбы на трубах разного диаметра.

1. Электрический клупп — разновидность клуппа, которая пригодится, если требуется нарезать резьбу на большом количестве труб. Инструмент оснащен электродвигателем, работающим на малых оборотах. Электрический клупп похож на болгарку, только вместо круга в шпиндель устанавливается плашка.

Советы по нарезанию резьбы

Перед нарезанием резьбы на трубах необходимо определить ее размер, шаг и используемый стандарт. Если насечка наносится на деталь, которая должна подойди к имеющемуся изделию, проще всего поискать маркировку, она должна стоять рядом с готовой резьбой.

Если маркировки нет, измерьте резьбу штангенциркулем или специальным набором с шаблонами. Чтобы определить шаг насечки, необходимо измерить 10 витков резьбы и поделить полученную длину на 10. Инструмент для нарезания резьбы подбирайте с учетом диаметра трубы и шага резьбы на имеющейся детали.

Подготовка к нарезанию резьбы

Перед тем, как нарезать резьбу на трубе, необходимо выполнить ряд подготовительных операций.

1. Удалить грязь, остатки смазки и ржавчину с участка, на котором будете нарезать резьбу.
2. Аккуратно снять с трубы фаску напильником или болгаркой.
3. Нанести на обрабатываемую поверхность смазку, чтобы обеспечить плавный ход инструмента.

Соблюдение этих рекомендаций гарантирует предсказуемый результат и уменьшает износ резьбы.

Нарезание резьбы при помощи плашки

Плашки для нарезания резьбы на трубах используют довольно часто, так как этот инструмент имеет широкое распространение и прост в применении. Работать с ним необходимо по такой схеме.

1. Зафиксируйте трубу в тисках в вертикальном положении.
2. Очистите поверхность и нанесите на нее масло.
3. Рукоятку плашки вращайте по часовой стрелке.
4. Чтобы улучшить качество и точность резьбы, после двух витков делайте один обратный. Такая последовательность позволяет отводить остатки металлической стружки с режущей части.

В ходе нарезания резьбы необходимо смазывать режущую часть плашки и трубу маслом, это делает процесс обработки более плавным. Больше информации о нарезании резьбы плашкой смотрите в этой статье.

Процесс нарезания резьбы плашкой

Нарезание резьбы с помощью ручного клуппа

Процедуру нарезания резьбы на трубах упростит использование клуппа вместе с трещоткой и направляющей. Работа проводится в такой последовательности.

1. Установите клупп в трещотку.
2. На режущую часть клуппа нанесите масло.
3. Установите на край обрабатываемой трубы направляющую.
4. Вращайте трещотку вокруг оси, нарезая резьбу.
5. Периодически добавляйте масло, чтобы упростить ход инструмента.

Режущая часть клуппа после длительной эксплуатации может затупиться, поэтому нужно следить за состоянием инструмента и периодически производить его подточку.

Применение ручного клуппа для нарезания резьбы

Нарезание резьбы электрическим клуппом

Используя электрический клупп, можно добиться гораздо более высокой производительности при нарезании резьбы на трубах. Работа с этим инструментом имеет свои особенности.

1. Обрабатываемую деталь тщательно подготовьте.
2. Заготовку надежно закрепите в держателе.
3. Закрепите механизм в начальной точке.
4. Проверьте свободу хода направляющих и направление вращения режущей части.
5. Первые витки резьбы нарезайте в толчковом режиме.

Электрический клупп позволяет выставить основные параметры резьбы, включая длину реза, шаг и т. п. Особенности использования инструмента зависят от его модели и функционала.

Нарезание резьбы электрическим клуппом

Использование станка для нарезания резьбы

При проведении масштабных строительных работ вместо ручного инструмента используют токарный станок универсального действия. На станке можно нарезать как внутреннюю, так и наружную резьбу. Крепежный модуль станка обеспечивает надежную фиксацию детали и ее точный подвод к резцу.

Для нарезания резьбы используют стержневые, пластинчатые и вставочные резцы. Токарные станки могут использоваться для обработки даже тонкостенных труб. Трудности в работе возникают только когда заготовку нельзя снять и установить вертикально.

Нарезание внутренней резьбы на токарном станке

Вопросы и ответы

Как нарезать резьбу на трубе, расположенной у стены?

Сложность нарезания резьбы на трубе, расположенной у стены, заключается в недостаточном объеме пространства для манипуляций. Работа проводится в стандартной последовательности, но для этого придется разобрать часть стены или демонтировать фрагмент трубопровода, на котором предстоит нарезать резьбу.

Как нарезать резьбу на трубе из нержавеющей стали?

Из-за большого количества легирующих компонентов в составе нержавеющей стали обрабатывать трубы из этого материала проблематично. Упростят процедуру обильное использование смазывающих веществ и выбор инструмента, рабочая часть которого обладает высоким запасом износостойкости.

Где купить инструмент для нарезания резьбы на трубах?

Купить резьбонарезной инструмент для нанесения резьбы на трубы вы можете в интернет-магазине «РИНКОМ». В продаже есть:

1. метчики и плашки;
2. метчико- и плашкодержатели;
3. трубные клуппы;
4. наборы метчиков и плашек.

Доставка резьбонарезного инструмента производится во все города России. Вы также можете забрать заказ сами со склада в Брянске.
