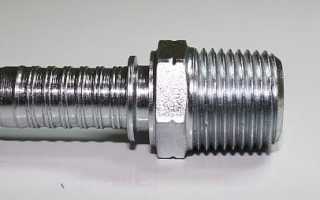

Резьба 1 2 npt что это?

Стандарты конической резьбы NPT

Резьба NPT (NPT с английского — national pipe taper) используется в США, требованию на конусную резьбу с углом 1:16 или 3° 34′ 48″ соответствует ГОСТ 6111-52. Отечественные потребители могут столкнуться с такими параметрами, приобретая сантехническую арматуру или трубы из Америки.

Поговорим о стандартах Америки и Европы

Если на бытовых коммуникациях постепенно отказываются от применения стальных труб, заменяя их на пластиковые или полипропиленовые, то в промышленности, особенно там, где используются опасные газы и жидкости с высокой температурой, давлением, огне-, пожароопасные необходимы трубопроводы, гарантирующие безопасность персонала и потребителей. В этих случаях на монтаже отдельные плети стальных магистралей соединяют конусной резьбой.

Самые распространенные зарубежные стандарты, регламентирующие форму и характеристики соединений npt:

• DIN 2999;
• BS 10255, BS 1600;
• ANCI/ ASME B 36. 10 M.

Действующий в Российской федерации Гост 6111- 52 «Резьба коническая дюймовая с углом профиля 60°» (ДКР) прописывает аналогичные параметры данного класса соединений разной конфигурации. Трубы с дкр снабжены конусообразным суженым штуцером, поэтому смежные элементы трубопроводов различного наполнения имеют максимально прочное соединение. Для водо-, газопроводных коммуникаций, изготовленных по ГОСТ 3262-75, конические соединения выполняют по ГОСТ 6111- 81.

Так как существует 2 вида размерности конусного соединения — в дюймах (США) и метрическая, то номенклатурное обозначение при метрической системе имеет аббревиатуру npr-E, при дюймовом — по умолчанию указывают npt. Норматив взаимозаменяемости конфигураций резьбы приведен в ГОСТ 6211- 81.

Коническое дюймовое сочленение применяется для магистралей, требующих особой прочности и уровня надежности — с взрыво-, пожароопасными, ядовитыми веществами, высокой температурой или давлением, выдерживающих большие статические и механические нагрузки, как трубопроводы нефти, газа, кислот, перегретого пара, в сфере машино- и станкостроения, при строительстве подземных переходов коммуникаций под автобанами. В быту такие соединения встречаются редко.

Требования технических регламентов к конусным соединениям

При выполнении конусной резьбы выполняются условия:

1. Угол профиля равен 55 град.
2. Разным диаметрам труб соответствует свой шаг резьбы.
3. Соотношение угла наклона поверхности конуса к оси трубного элемента равно 1:16.
4. Максимальный диаметр изделий для соединения резьбового конуса составляет 6 дм.
5. Соблюдение соотношения сечения трубы и длины конического соединения, соотношения общей и рабочей длины резьбы.

Особенности конусной резьбы

В процессе эксплуатации выявлено, что резьба npt, показывающая надежность при высоком статическом давлении, при динамической нагрузке ненадежна, так как оставляет спиральный путь для протечек. Компания Parker использует в гидравлике эластомерные уплотнители.

Коническая резьбовое сочленение коммуникаций по британскому стандарту отличается треугольным профилем со скругленными зубцами и впадинами. Такая конфигурация позволяет уплотнять соединение герметизирующим раствором и лентой-уплотнителем. Винтовая нарезка под 60 град обеспечивает герметичность соединения, но делая его неразъемным.

Основные параметры и профиль npt-соединения

Конусное соединение нарезают на штуцерах следующим образом: на одном элементе выполняют наружный конус, на втором — внутренний с постоянным углом наклона конуса 3°34’49”, или 1:16.

Основные параметры резьбы npt обозначаются:

• Диаметры — внешний — d (наружная), D — внутренняя резьба, внутренний — d1, D1, промежуточный (средний) — d2, D2;
• Шаг профиля — р;
• Конус, угол в град. — f;
• Исходный треугольник, высота — Н;
• Профиль, рабочая высота — Н1;
• Радиус закругления впадины и вершины — R;
• Срез впадины и вершины — С.

Российский стандарт вводит обозначения для внутренней (Rc) или наружной (R) резьбы, левого исполнения (LH), правое по умолчанию не обозначают, цилиндрическую внутреннюю нарезку совместно с наружной конусообразной (Rp).

Стандарт США предписывает соблюдение параметров:

• резьбы — наружная (MNPT) или внутренняя (FNPT);
• номинальный D;
• кол. витков;
• группа исполнения профиля;
• класс точности — снаружи (A) и внутри (B).

Резьба npt размером 1/16…24 указывает на рабочий диаметр трубного изделия, на котором нарезают выполняют соединение, а не наружный диаметра штуцера. Каждый диаметр трубы требует своего шага резьбы

Технология нарезки резьбового конусного соединения

В промышленном производстве npt резьба выполняется на специализированном резьбонарезном станке с помощью мечника, закрепленного на вращающемся шпинделе, в автоматическом режиме формирующий резьбу на неподвижно закрепленной трубе.

Конструкция и типы метчиков

Метчик состоит из деталей:

• хвостовика;
• рабочей части;
• заборного элемента;
• калибровки.

С помощью хвостовика метчик крепят в шпинделе станка или в патроне при нарезке резьбового соединения внутри трубы. Нарезку делает рабочая часть, напоминающая винт со спиральными канавками. Переднюю часть метчика часто называют заборным элементом, имеющим вид конуса. Начинает нарезку резьбы именно заборный элемент, затем продолжает калибровка. Резьбу выполняют зубья,называющиеся режущими перьями, образующие углубления — канавки, по которым удаляется стружка. Заточка зубьев подчинена требованиям технологии к режущим деталям.

Выбор метчика

Выбор метчика зависит от назначения, они бывают ручными и машинными. Ручной инструмент бывает:

• плашечный;
• маточный;
• гаечный;
• специальный.

Плашечный инструмент используют для предварительной нарезки резьбового соединения за 1 проход. Очистку от стружки выполняют маточным приспособлением с канавками в правом направлении.

Бесканавочные приспособления имеют большую прочность, а протяженность завинчивающейся части дает возможность перенастраивать инструмент неоднократно. Преимущество бесканавочных метчиков — в высокой производительности и универсальность — ими можно обрабатывать трубы и глухие соединения.

По виду работ выделяют метчики черновой и чистовой, которые маркируются по размеру резьбы, выполняемой этим инструментом:

• Для резьбы по метрическому стандарту 8…18 мм применяют одинарные счетчики.
• В диапазоне 6…24 мм используют черновой и чистовой метчик.
• Резьбу 2…52 мм нарезают 3 счетчиками.

Метчики имеют прямое и винтовое исполнение, правое и левое, а режущая часть бывает конической и цилиндрической. Коническими вырезают резьбу в трубах со сквозными отверстиями, цилиндрические используют там, где нет сквозных проходов.

Процесс нарезки

Процесс резьбовой нарезки поэтапно происходит в несколько этапов:

1. Задают направление, скорость вращения шпинделя.
2. Заготовку закрепляют на определенном месте.
3. Метчик определенного типоразмера монтируют на шпинделе, фиксируя его головку поддерживающим зажимом.
4. Включают электропривод устройства.
5. Резьбонарезную головку перемещают к трубному изделию управляющим рычагом.
6. Фиксируют и сопоставляют автоматическим роликом заготовку и резьбонарезной резец, станок выполняет нарезку канавок заданных параметров в автоматическом режиме.
7. Завершив операцию, суппорт с метчиком поднимается автоматически, отключают электропривод, демонтируют заготовку со станка.
8. Выполняют проверку точности геометрических параметров, при обнаружении дефектов проводят коррекцию.

Конический профиль резьбы используется в тех случаях, когда на коммуникациях требуется полная герметичность соединений отдельных элементов труб. Неоценим способ конической резьбы при ремонтах изношенных соединений на коммунальных трубопроводах зимой — конусная резьба npt поможет восстановить герметичность.

Характеристики и особенности применения NPT резьбы

Наиболее распространенным в США типом трубной резьбы является стандарт NPT, с которым можно столкнуться при покупке труб и сантехнической арматуры американского производства. Данный стандарт применяется в соединениях, от которых требуется повышенная герметичность при работе в условиях сильного давления циркулирующей по трубопроводу среды.

NPT резьба

В статье мы рассмотрим коническую NPT резьбу, изучим ее типоразмеры и параметры, а также подберем взаимозаменяемый отечественный стандарт.

Общая информация, маркировка

Трубная коническая резьба класса NPT существует в двух конфигурациях – наружная и внутренняя. Штуцер трубы с такой резьбой имеет форму суженного конуса, за счет такой структуры обеспечивается повышенная прочность соединения двух элементов трубопровода между собой.

Конический стандарт практически не используется в системах водоснабжения, так как в данном случае его запас надежности является излишним. Основная сфера применения NPT – машиностроение, станкостроение, нефтяная и газовая промышленность, также такое соединение широко используется в гидравлических системах.

Для соединения двух труб коническая резьба формируется на штуцерах каждой из них, при этом на одной нарезается внутренний, а на другой – внешний конус. Угол наклона конуса унифицирован и составляет 3 0 34’49”, что равно конусности (С)1:16.

Существует два типа размерности конической резьбы – дюймовая и метрическая, в зависимости от которых отличается номенклатурное обозначение NPT соединения на схемах и чертежах. Если одна из сторон трубы либо фитинга, на которой нарезан конус, метрическая, используется аббревиатура NPT-E, если же обе стороны соединяемых конусов дюймовые дополнительная аббревиатура не используется и указывается просто NPT.

Внешний вид конической NPT резьбы

Технические требования к размерам и конфигурации NPT резьбы приведены в следующих международных стандартах:

• ANSI/ASME B36.10M;
• BS 1600, 10255;
• DIN 2999.

Также существуют отечественные нормативные докумены на коническое соединение:

• ГОСТ №6111-52 “Резьба коническая дюймовая с углом профиля 60 градусов”;
• ГОСТ №6211-81 “Основные нормы взаимозаменяемости – резьба трубная коническая”.

На сегодняшний день в специализированных магазинах представлено широкое количество переходников и адаптеров, имеющих с одной стороны цилиндрическую, а с другой – коническую нарезку, что позволяет без проблем использовать трубы с штуцерами американского стандарта.

Трубная коническая NPT резьба (видео)

Схема и технические характеристики

Профиль конической резьбы представлен на нижеприведенной схеме, на которой обозначены:

• d (наружный тип резьбы), D (внутренний тип) – внешний диаметр;
• d1, D1 – внутренний диаметр;
• d2, D2 – средний (промежуточный) диаметр;
• p – шаг профиля;
• f – угол конуса;
• H- высота исходного треугольника;
• Н1 – рабочая высота профиля;
• R – радиус закругления впадины и вершины;
• C – срез впадины и вершины.

Схема NPT резьбы

Резьба NPT имеет стандартные размеры от 1/16 до 24″, при этом данное обозначение указывает не на внешний диаметр штуцера, а на пропускной диаметр трубы, на которой нарезается коническое соединение.

Рассмотрим основные параметры наиболее распространенных NPT соединений:

Независимо от типоразмера, угол вершины профиля всегда составляет 60 градусов, а его теоретическая высота – 0.86 мм.

Технология нарезки

В промышленных условиях резьба NPT формируется на специальных резьборезных станках. Основным рабочим инструментом такого оборудования является метчик, который закреплен на вращающемся шпинделе, при этом обрабатываемая труба неподвижно фиксируется на столе станка.

Нарезка конической резьбы

Процесс нарезки состоит из следующих этапов:

1. Устанавливается требуемое направление и скорость вращения шпинделя, в посадочном гнезде закрепляется заготовка.
2. На шпиндель монтируется метчик требуемого типоразмера, его головка фиксируется поддерживающим зажимом.
3. Включается электропривод станка.
4. Посредством управляющего рычага резьбонарезная головка перемещается к обрабатываемой трубе.
5. Автоматический ролик фиксирует и сопоставляет инструмент и заготовку, происходит автоматическая нарезка резьбы заданной конфигурации.
6. По завершению хода метчика суппорт поднимается вверх, электропривод отключается и заготовка демонтируется со станка.

Далее выполняется проверка сформированной резьбы на предмет геометрической точности и при необходимости производится ее коррекция.

Коническая резьба NPT/NPTF: основные характеристики и стандарты

Резьба NPT/NPTF (с англ. national pipe taper/national pipe tapered fuel) представляет собой американский стандарт на конусную трубную резьбу. Этот стандарт применятся к трубам и арматурным изделиям, которые изготовлены в США.

Конусная трубная резьба NPT соответствует ГОСТу 6111-52 «Резьба коническая дюймовая с углом профиля 60 градусов», который действует на территории большинства стран СНГ.

Национальная ассоциация по гидравлическим приводам Соединенных Штатов не советует использовать стандарты NPT и NPTF в гидравлике. Но несмотря на это применение этих стандартов очень распространено.

Схема NPT резьбы

Виды дюймовой резьбы:

• NPT – резьба с конусностью 1:16 и углом профиля 60°. Такая резьба соответствует стандартам ANSI B1.21.1, FED-STD-H28/7 .
• NPS – цилиндрическая резьба.
• NPTF – герметичная дюймовая резьба с углом профиля 60°, уплотнение происходит за счет смятия резьбы. Этот вид дюймовой резьбы соответствует стандартам SAE J476, ANSI B1.20.3, FED-STD-H28/8.

Основные параметры самых распространенных резьбовых соединений NPTF:

Основные параметры самых распространенных резьбовых соединений NPT:

Для создания NPT (NPTF) соединения применяются специальные резьбонарезные установки с метчиком (плашкой или резьбонарезной головой).

БРЕКЗИТ предлагает вашему вниманию оборудование, с помощью которого вы сможете качественно нарезать NPT (NPTF) резьбу на трубах и заготовках:

• Резьбонарезные головы от 1/2 до 2 дюймов. Предназначены для качественной высокопроизводительной нарезки резьбы. Безопасная и быстрая замена.
• Ручные резьбонарезные клуппы от 1/2 до 1.1/4 дюймов. Предназначены для нарезания трубной конической резьбы на водопроводных, электрических или газовых трубах. Обладает высокой производительностью и удобный в транспортировке.
• Ручные резьбонарезные клуппы от 1/2 до 2 дюймов. Могут широко использоваться при монтаже оборудования и в строительной промышленности, идеально подходят для повышения производительности труда, сокращения времени строительства, обеспечения его качества, а также снижения интенсивности труда.
• Электрические резьбонарезные станки от 1/2 до 2 дюймов. Высокопроизводительный резьбонарезной станок для мобильного и стационарного использования. Подходит для долговременной эксплуатации в интенсивном режиме в цехе и на стройплощадке, применяется при монтаже систем отопления и водоснабжения и в серийном производстве. Станок нарезает точную резьбу очень высокого качества.
• Электрические резьбонарезные станки от 1/2 до 3 дюймов. Станок предназначен для нарезки винтовой и цилиндрической резьбы на трубах. Используется для изготовления точных, надежных резьбовых соединений на трубах и болтах в соответствии с нормами. Он рассчитан на длительное промышленное использование.
• Электрические резьбонарезные станки от 1/2 до 4 дюймов. Станок предназначен для нарезки трубной и метрической резьбы. Используется для изготовления точных, надёжных резьбовых соединений на трубах и шпильках в соответствие с нормами.

Резьба NPT используется в соединениях с повышенными требованиями к герметичности. Соединения с такой резьбой способны выдерживать сильное давление циркулирующей среды по трубопроводу.

Чтобы купить оборудование для нарезания конической резьбы NPT (NPTF) на трубах, свяжитесь с менеджерами БРЕКЗИТ по контактным телефонам: +375 (17) 256-22-55, +375 (29) 602-00-80, +375 (29) 766-07-00, мы подробно расскажем об особенностях работы, устройстве и специфике данного типа оборудования.

Резьба 1 2 npt что это?

Поговорим о стандартах Америки и Европы

Если на бытовых коммуникациях постепенно отказываются от применения стальных труб, заменяя их на пластиковые или полипропиленовые, то в промышленности, особенно там, где используются опасные газы и жидкости с высокой температурой, давлением, огне-, пожароопасные необходимы трубопроводы, гарантирующие безопасность персонала и потребителей. В этих случаях на монтаже отдельные плети стальных магистралей соединяют конусной резьбой.

Самые распространенные зарубежные стандарты, регламентирующие форму и характеристики соединений npt:

• DIN 2999;
• BS 10255, BS 1600;
• ANCI/ ASME B 36. 10 M.

Действующий в Российской федерации Гост 6111- 52 «Резьба коническая дюймовая с углом профиля 60°» (ДКР) прописывает аналогичные параметры данного класса соединений разной конфигурации. Трубы с дкр снабжены конусообразным суженым штуцером, поэтому смежные элементы трубопроводов различного наполнения имеют максимально прочное соединение. Для водо-, газопроводных коммуникаций, изготовленных по ГОСТ 3262-75, конические соединения выполняют по ГОСТ 6111- 81.

Так как существует 2 вида размерности конусного соединения — в дюймах (США) и метрическая, то номенклатурное обозначение при метрической системе имеет аббревиатуру npr-E, при дюймовом — по умолчанию указывают npt. Норматив взаимозаменяемости конфигураций резьбы приведен в ГОСТ 6211- 81.

Коническое дюймовое сочленение применяется для магистралей, требующих особой прочности и уровня надежности — с взрыво-, пожароопасными, ядовитыми веществами, высокой температурой или давлением, выдерживающих большие статические и механические нагрузки, как трубопроводы нефти, газа, кислот, перегретого пара, в сфере машино- и станкостроения, при строительстве подземных переходов коммуникаций под автобанами. В быту такие соединения встречаются редко.

Общая информация, маркировка

Трубная коническая резьба класса NPT существует в двух конфигурациях – наружная и внутренняя. Штуцер трубы с такой резьбой имеет форму суженного конуса, за счет такой структуры обеспечивается повышенная прочность соединения двух элементов трубопровода между собой.

Конический стандарт практически не используется в системах водоснабжения, так как в данном случае его запас надежности является излишним. Основная сфера применения NPT – машиностроение, станкостроение, нефтяная и газовая промышленность, также такое соединение широко используется в гидравлических системах.

Для соединения двух труб коническая резьба формируется на штуцерах каждой из них, при этом на одной нарезается внутренний, а на другой – внешний конус. Угол наклона конуса унифицирован и составляет 3034’49”, что равно конусности (С)1:16.

Существует два типа размерности конической резьбы – дюймовая и метрическая, в зависимости от которых отличается номенклатурное обозначение NPT соединения на схемах и чертежах. Если одна из сторон трубы либо фитинга, на которой нарезан конус, метрическая, используется аббревиатура NPT-E, если же обе стороны соединяемых конусов дюймовые дополнительная аббревиатура не используется и указывается просто NPT.

Внешний вид конической NPT резьбы

Технические требования к размерам и конфигурации NPT резьбы приведены в следующих международных стандартах:

• ANSI/ASME B36.10M;
• BS 1600, 10255;
• DIN 2999.

Также существуют отечественные нормативные докумены на коническое соединение:

• ГОСТ №6111-52 “Резьба коническая дюймовая с углом профиля 60 градусов”;
• ГОСТ №6211-81 “Основные нормы взаимозаменяемости – резьба трубная коническая”.

На сегодняшний день в специализированных магазинах представлено широкое количество переходников и адаптеров, имеющих с одной стороны цилиндрическую, а с другой – коническую нарезку, что позволяет без проблем использовать трубы с штуцерами американского стандарта.

Трубная коническая NPT резьба (видео)

Особенности конусной резьбы

В процессе эксплуатации выявлено, что резьба npt, показывающая надежность при высоком статическом давлении, при динамической нагрузке ненадежна, так как оставляет спиральный путь для протечек. Компания Parker использует в гидравлике эластомерные уплотнители.

Коническая резьбовое сочленение коммуникаций по британскому стандарту отличается треугольным профилем со скругленными зубцами и впадинами. Такая конфигурация позволяет уплотнять соединение герметизирующим раствором и лентой-уплотнителем. Винтовая нарезка под 60 град обеспечивает герметичность соединения, но делая его неразъемным.

Основные параметры и профиль npt-соединения

Конусное соединение нарезают на штуцерах следующим образом: на одном элементе выполняют наружный конус, на втором — внутренний с постоянным углом наклона конуса 3°34’49”, или 1:16.

Основные параметры резьбы npt обозначаются:

• Диаметры — внешний — d (наружная), D — внутренняя резьба, внутренний — d1, D1, промежуточный (средний) — d2, D2;
• Шаг профиля — р;
• Конус, угол в град. — f;
• Исходный треугольник, высота — Н;
• Профиль, рабочая высота — Н1;
• Радиус закругления впадины и вершины — R;
• Срез впадины и вершины — С.

Российский стандарт вводит обозначения для внутренней (Rc) или наружной (R) резьбы, левого исполнения (LH), правое по умолчанию не обозначают, цилиндрическую внутреннюю нарезку совместно с наружной конусообразной (Rp).

Стандарт США предписывает соблюдение параметров:

• резьбы — наружная (MNPT) или внутренняя (FNPT);
• номинальный D;
• кол. витков;
• группа исполнения профиля;
• класс точности — снаружи (A) и внутри (B).

Резьба npt размером 1/16…24 указывает на рабочий диаметр трубного изделия, на котором нарезают выполняют соединение, а не наружный диаметра штуцера. Каждый диаметр трубы требует своего шага резьбы

Схема и технические характеристики

Профиль конической резьбы представлен на нижеприведенной схеме, на которой обозначены:

• d (наружный тип резьбы), D (внутренний тип) – внешний диаметр;
• d1, D1 – внутренний диаметр;
• d2, D2 – средний (промежуточный) диаметр;
• p – шаг профиля;
• f – угол конуса;
• H- высота исходного треугольника;
• Н1 – рабочая высота профиля;
• R – радиус закругления впадины и вершины;
• C – срез впадины и вершины.

Схема NPT резьбы
Резьба NPT имеет стандартные размеры от 1/16 до 24″, при этом данное обозначение указывает не на внешний диаметр штуцера, а на пропускной диаметр трубы, на которой нарезается коническое соединение.

Рассмотрим основные параметры наиболее распространенных NPT соединений:

Независимо от типоразмера, угол вершины профиля всегда составляет 60 градусов, а его теоретическая высота – 0.86 мм.

Технология нарезки

В промышленных условиях резьба NPT формируется на специальных резьборезных станках. Основным рабочим инструментом такого оборудования является метчик, который закреплен на вращающемся шпинделе, при этом обрабатываемая труба неподвижно фиксируется на столе станка.

Нарезка конической резьбы

Процесс нарезки состоит из следующих этапов:

1. Устанавливается требуемое направление и скорость вращения шпинделя, в посадочном гнезде закрепляется заготовка.
2. На шпиндель монтируется метчик требуемого типоразмера, его головка фиксируется поддерживающим зажимом.
3. Включается электропривод станка.
4. Посредством управляющего рычага резьбонарезная головка перемещается к обрабатываемой трубе.
5. Автоматический ролик фиксирует и сопоставляет инструмент и заготовку, происходит автоматическая нарезка резьбы заданной конфигурации.
6. По завершению хода метчика суппорт поднимается вверх, электропривод отключается и заготовка демонтируется со станка.

Далее выполняется проверка сформированной резьбы на предмет геометрической точности и при необходимости производится ее коррекция.

Технология нарезки резьбового конусного соединения

В промышленном производстве npt резьба выполняется на специализированном резьбонарезном станке с помощью мечника, закрепленного на вращающемся шпинделе, в автоматическом режиме формирующий резьбу на неподвижно закрепленной трубе.

Конструкция и типы метчиков

Метчик состоит из деталей:

• хвостовика;
• рабочей части;
• заборного элемента;
• калибровки.

С помощью хвостовика метчик крепят в шпинделе станка или в патроне при нарезке резьбового соединения внутри трубы. Нарезку делает рабочая часть, напоминающая винт со спиральными канавками. Переднюю часть метчика часто называют заборным элементом, имеющим вид конуса. Начинает нарезку резьбы именно заборный элемент, затем продолжает калибровка. Резьбу выполняют зубья,называющиеся режущими перьями, образующие углубления — канавки, по которым удаляется стружка. Заточка зубьев подчинена требованиям технологии к режущим деталям.

I. РАЗМЕРЫ

1. Профиль и размеры конической дюймовой резьбы с углом профиля 60° должны соответствовать черт. 1 и табл. 1.

Шаг резьбы измеряется параллельно оси резьбы.

Биссектриса угла профиля перпендикулярна к оси резьбы.

Пример условного обозначения конической резьбы 3/

3
/
4¢¢
ГОСТ 6111-52
(Измененная редакция, Изм. № 2).

Резьба NPT

Ре́зьба тру́бная — группа стандартов предназначенная для соединения труб, фитингов и элементов конструкции, имеющих трубные резьбы.

Содержание

Резьба трубная цилиндрическая, G

Трубная цилиндрическая резьба, применяемая в цилиндрических резьбовых соединениях, а также в соединениях внутренней цилиндрической резьбы с наружной конической резьбой по ГОСТ 6211-81. Основана на резьбе BSW (British Standard Whitworth) и совместима с резьбой BSP (British standard pipe thread).

• ГОСТ 6357-81 — Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая.
• ISO R228
• EN 10226
• DIN 259
• BS 2779
• JIS B 0202

Параметры резьбы

Дюймовая резьба с углом профиля при вершине 55°, теоретическая высота профиля Н=0,960491Р.

Нарезается на трубах до размера 6″, трубы свыше 6″ свариваются.

Условное обозначение согласно ГОСТ 6357-81: буква G, числовое значение условного прохода трубы в дюймах (inch), класс точности среднего диаметра (А, В), и буквы LH для левой резьбы. Например, резьба с номинальным диаметром 1 1/8, класс точности А — обозначается как: G 1 1/8-A.Шаг резьбы трубной цилиндрической имеет четыре значения табл. 1.

Шаг резьбы

Основные размеры приведены в табл. 2; где d — наружный диаметр наружной резьбы (трубы); D — наружный диаметр внутренней резьбы (муфты); D₁ — внутренний диаметр внутренней резьбы; d₁ — внутренний диаметр наружной резьбы; D₂ — средний диаметр внутренней резьбы; d₂ — средний диаметр наружной резьбы. При выборе размера трубной резьбы первый ряд следует предпочитать второму.

Обозначение размера резьбы трубной цилиндрической (G), шаги и номинальные значения наружного, среднего и внутреннего диаметров резьбы, мм

Резьба трубная коническая, R

Трубная коническая резьба, применяемая в конических резьбовых соединениях, а также в соединениях наружной конической резьбой с внутренней цилиндрической резьбы по ГОСТ 6357-81. Основана на резьбе BSW (British Standard Whitworth)и совместима с резьбой BSPT (British standard pipe tapered thread).

• ГОСТ 6211-81 — Основные нормы взаимозаменяемости. Резьба трубная коническая.
• ISO R7
• DIN 2999
• BS 21
• JIS B 0203

Параметры резьбы

Дюймовая резьба с конусностью 1:16 (угол конуса φ=3°34’48″). Угол профиля при вершине 55°.

Условное обозначение: буква R для наружной резьбы и Rc для внутренней (ГОСТ 6211-81 — Основные нормы взаимозаменяемости. Резьба трубная коническая.), числовое значение номинального диаметра резьбы в дюймах (inch), буквы LH для левой резбы. Например, резьба с номинальным диаметром 1 1/4 — обозначается как: R 1 1/4.

Обозначение размера резьбы, шаги и номинальные значения наружного, среднего и внутреннего диаметров резьбы трубной конической (R), мм

Круглая резьба для санитарно-технической арматуры, Кр

Резьба круглая для санитарно-технической арматуры. Резьба применяется для шпинделей, вентилей, смесителей, туалетных и водопроводных кранов.

Резьба NPT (National pipe thread)

Конусная (NPT) с конусностью 1:16 (угол конуса φ=3°34’48″) или цилиндрическая (NPS) резьба по ANSI/ASME B1.20.1. Угол профиля при вершине 60°, теоретическая высота профиля Н=0,866025Р. Резьба NPT соответствует ГОСТ 6111-52 — Резьба коническая дюймовая с углом профиля 60 градусов.

Стандарт предусматривает размеры резьбы от 1/16″ до 24″ для труб по стандартам ANSI/ASME B36.10M, BS 1600, BS EN 10255 и ISO 65.

Обозначение размера резьбы NPT, шаги и номинальные значения наружного, среднего и внутреннего диаметров резьбы, мм

См. также

• Резьба
• Резьбовое соединение

Wikimedia Foundation . 2010 .

• Резцы Гетчинсона
• Резьба (технич.)

Смотреть что такое «Резьба NPT» в других словарях:

Резьба трубная — группа стандартов предназначенная для соединения труб, фитингов и элементов конструкции, имеющих трубные резьбы. Содержание 1 Резьба трубная цилиндрическая, G (BSPP) 1.1 Параметр … Википедия

Резьба (технич.) — Резьба равномерно расположенные выступы или впадины постоянного сечения, образованные на боковой цилиндрической или конической поверхности по винтовой линии с постоянным шагом. Является основным элементом резьбового соединения, винтовой… … Википедия

NPT — может иметь одно из следующих значений: Резьба NPT (англ. National pipe thread) стандарт трубной резьбы по ANSI/ASME B1.20.1, соответствующий ГОСТ 6111 52 Резьба коническая дюймовая с углом профиля 60 градусов. NPT код IATA для Newport State … Википедия

Резьба — У этого термина существуют и другие значения, см. Резьба (значения). Резьба равномерно расположенные выступы или впадины постоянного сечения, образованные на цилиндрической или конической поверхности по винтовой линии с постоянным шагом.… … Википедия

Трубная резьба — Резьба трубная группа стандартов, предназначенная для соединения труб, фитингов и элементов конструкции, имеющих трубные резьбы. Содержание 1 Резьба трубная цилиндрическая, G (BSPP) 1.1 … Википедия

нормальная трубная резьба — (по американскому стандарту) [А.С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом EN national pipe threadNPT … Справочник технического переводчика

Резьбы — Резьба равномерно расположенные выступы или впадины постоянного сечения, образованные на боковой цилиндрической или конической поверхности по винтовой линии с постоянным шагом. Является основным элементом резьбового соединения, винтовой… … Википедия

Шаг резьбы — Резьба равномерно расположенные выступы или впадины постоянного сечения, образованные на боковой цилиндрической или конической поверхности по винтовой линии с постоянным шагом. Является основным элементом резьбового соединения, винтовой… … Википедия
