Резьба трапецеидальная диаметры и шаги

Трапецеидальная резьба

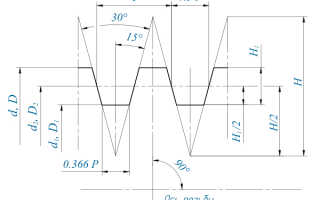

Трапецеидальная резьба имеет профиль с углом 30° . Шаг резьбы измеряется в миллиметрах.

Трапецеидальная резьба применяется в узлах механизмов для преобразования вращательного движения в поступательное, например: ходовые винты станков, силовые винты прессов, подъёмные винты и т.д. Резьбы данного типа могут выдерживать значительные нагрузки.

Трапецеидальная резьба обозначается буквами Тr – англ. trapezoidal:

  • Тr 28 × 5 – диаметр 28мм шаг 5мм
  • Тr 28 × 5 LH – диаметр 28мм шаг 5мм резьба левая
  • Тr 20 × 8 (P4) – диаметр 20 мм , шаг 4 мм и ход 8 мм многозаходная резьба
  • Тr 20 × 8 (P4) LH – диаметр 20 мм , шаг 4 мм и ход 8 мм многозаходная резьба левая

  • d – наружный диаметр наружной резьбы (винта)
  • D – наружный диаметр внутренней резьбы (гайки)
  • d2 – средний диаметр наружной резьбы
  • D2 – средний диаметр внутренней резьбы
  • d1 – внутренний диаметр наружной резьбы
  • D1 – внутренний диаметр внутренней резьбы
  • P – шаг резьбы
  • H – высота исходного треугольника
  • H1 – рабочая высота профиля

1. При выборе резьбы приоритет отдаётся первому ряду

2. Шаг резьбы выделенной цветом является предпочтительным

В основе функционирования приводов многих машин, оборудования и механизмов лежит такой процесс, как преобразование движения вращательного в движение поступательное. По этому принципу действуют, например, приводы измерительных машин и оборудования, системы регулирования задвижек и клапанов, сканирующих столиков, роботов и станков.

Для того чтобы эффективно осуществить преобразование вращения некоей детали в поступательное движение детали другой чаще всего используется пара винт – гайка. Такие передачи представляют собой изделия, имеющие общемашиностроительное применение, причем, следует заметить, от того, насколько качественно они разработаны и изготовлены, во многом зависит производительность, функциональность и надежность того оборудования, составными частями которого они являются.

За счет того, что передачи винт – гайка имеют повышенную плавность зацепления, они практически полностью бесшумны при работе. Их конструкция относительно проста, а одним из несомненных преимуществ является то, что их использование позволяет достичь немалого выигрыша в силе. По большому счету, передача винт – гайка с технической точки зрения ничем не отличается от обычного резьбового соединения, однако поскольку они применяются для того, чтобы передавать движение, их изготавливают таким образом, чтобы сила трения в резьбе была минимальной.

В принципе, этого можно достичь за счет использования прямоугольной резьбы, однако она имеет и свои недостатки. Например, ее невозможно нарезать на стандартных резьбонарезных станках, а по сравнению с резьбой трапецеидальной она имеет намного более низкую прочность. Эти факторы приводят к тому, что в передачах винт – гайка прямоугольная резьба используется достаточно редко. В них наиболее распространена резьба трапецеидальная, имеющая крупный, средний и мелкий шаг, а также резьба упорная.

Чаще всего в передачах винт – гайка можно встретить трапецеидальную резьбу, имеющую средний шаг. Ее же, но с шагом мелким, применяют тогда, когда необходимо обеспечить небольшое перемещение, а с шагом крупным – тогда, когда устройство эксплуатируется в тяжелых условиях. Кроме того, благодаря особенностям профиля, трапецеидальную резьбу можно успешно использовать в механизмах, требующих обеспечения реверсивного перемещения. Такие резьбы бывают одно- и многозаходными, правыми и левыми.

Материалы, используемые в передаче винт – гайка

Основные требования к тем материалам, которые используются в передачах винт – гайка – это износостойкость, прочность и хорошая обрабатываемость. Что касается тех винтов, которые не подвергаются закалке, то их изготавливают из сталей А50, Ст50 и Ст45, а тех, которые подвергаются закалке – из сталей 40ХГ, 40Х, У65, У10. Гайки изготавливают обычно из бронзы БрОЦС-6-6-3 или БрОФЮ-1.

Трапецеидальная резьба: таблица размеров по ГОСТ – диаметры и шаги

Рассмотрим соединение с нестандартным профилем витков. В фокусе внимания – трапецеидальная резьба: таблица размеров, диаметр и шаги, регламентирующие ее исполнение ГОСТ, а также другие ее важные показатели будут самым тщательным образом проанализированы, чтобы вы понимали, когда ее наносить.

В промышленности она применяется достаточно активно, так как самотормозящая, а это актуально для механизмов, преобразующих поступательное движение из вращательного. С нею исполнительные механизмы различных устройств могут быстро скользить по направляющим за счет малой силы сопротивления, и это при точном позиционировании и отличном закреплении строго в нужной точке. Поэтому ей отдают предпочтение даже в робототехнике, при проектировании достаточно сложных аппаратов.

Особенности, которые обеспечивает трапеция в резьбе

Оригинальные углы – профиля в 15-40 0 и подъема в 30 0 , – обуславливающие рисунок канавок;

Минимальное трение (при правильном подборе смазки);

Самоторможение, практически исключающее вероятность деформации детали, даже если на нее воздействуют серьезные нагрузки;

Впечатляющая износоустойчивость (лучше, чем у трубных или прямоугольных).

Ярче всего эти свойства проявляются у насечек со средним шагом: с их использованием достигаются достаточно точные осевые перемещения.

Проверить расстояние между витками проще всего штангенциркулем: замеряете участок на стержне, считаете количество канавок, делите найденную длину на это число, получаете результат, сверяете его со справочными данными и убедитесь, что он в пределах нормы.

Теперь о том, почему в сопроводительной документации вы часто можете увидеть запись «резьба трапецеидальная Tr»: ГОСТ 9484-81, регламентирующий в том числе и маркировку, устанавливает, что при нанесении условных обозначений следует использовать латиницу. И эти две буквы как раз и говорят о виде насечек.

Такой рисунок профиля обладает рядом преимуществ:

При размещении посередине двойного радиуса не составляет труда выявить радиальные зазоры.

С нею комплексные устройства и функционально сложные предметы можно многократно демонтировать и конструировать, да и процесс их конструирования упрощается.

За счет винта и гайки обеспечивает преобразование вращения в поступательное движение, а значит положительно влияет на общую производительность механизмов.

Позволяет регулировать силу сжатия по мере необходимости, что убыстряет сборку функциональных узлов.

Не снижает прочность или другие полезные характеристики готового изделия – на качество последнего влияет материал, а не количество или геометрия витков.

Но резьба трапецией, размеры которой мы рассмотрим ниже, также обладает и определенными недостатками:

Если трение все-таки будет наблюдаться, оно спровоцирует появление значительных напряжений на участках впадин.

Такой рисунок нарезки не подходит механизмам, используемым при сильных вибрациях – при постоянных колебаниях крепежные элементы могут произвольно выкручиваться.

Дороговизна при многозаходном исполнении – сравнительно высоко стоят, требовательны к технологической базе, при их производстве затрачивается много электроэнергии и времени.

Читать еще:  Инструмент для нарезки резьбы по металлу

Поэтому она актуальна не повсеместно, а в строго определенных сферах – ее наносят на конкретные детали, количество которых обычно крайне ограничено.

Основной профиль, которым обладает наружная и внутренняя трапецеидальная резьба

Его геометрия зависит от двух параметров – от дистанции между соседними канавками и расстояния от основания до вершины витка. Наглядно выделим их зависимость:

При нарезке следует брать именно стандартные значения – чтобы обеспечить совместимость готового изделия с крепежными элементами и различными инструментами.

Номинальный профиль внутренней/наружной трапециевидной резьбы: таблица размеров

При его определении к важным параметрам – расстоянию между витками и высоте – добавляются дополнительные, то есть зазор по вершине и радиусы скругления.

Благодаря различным его вариантам можно обеспечить частичную взаимозаменяемость деталей и крепежных элементов.

Резьба трапецеидальная: диаметры и шаги по ГОСТ 24737-81

Данный межгосударственный стандарт задает значения вплоть до 640 мм для сечения и до 24 мм – для расстояния между соседними витками. Но мы сосредоточимся только на ходовых величинах, применяемых часто, а не в единичных случаях.

Ориентируйтесь на эти справочные данные при выборе варианта нарезки и помните: нормативные значения геометрических показателей – залог высокой совместимости деталей и особенно крепежных элементов.

Рассмотрим наиболее распространенные и используемые сегодня варианты исполнения.

Трапецеидальная резьба левая

Ее наносят плоским контурным лезвием, вращающимся против направления часовой стрелки (как бы от наблюдателя). Этот тип соединения известен едва ли не дольше всего, но и сейчас он остается актуальным – в следующих сферах:

В машиностроении – для фиксации различных деталей на валу станка; она практически исключает самовыкручивание заготовки в процессе ее обработки.

В качестве универсального средства крепежа – колес внедорожников и грузовых машин, радиаторных ниппелей в системах отопления, лопастей вентиляторов, велосипедных узлов, редукторов моторов, циркулярных пил, патронов со сверлами и так далее.

Для контроля траектории режущих и других инструментов – является своеобразным средством остановки производства при возникновении опасных ситуаций.

В автопроме – для защиты оригинальных заводских комплектующих от подделки.

Отличить ее от других очень просто – по литере «L», которой она маркируется в обязательном порядке.

Правая

Эта резьба-трапеция по ГОСТам наносится по часовой стрелке – плоское контурное лезвие создает ее, двигаясь вдоль по отношению к позиции наблюдателя. Именно она является основным вариантом насечки на винтах, болтах, гайках и шпильках, ею же обладают и большинство шурупов и дюбелей, используемы в промышленных масштабах.

Понять, что она именно такой направленности, не составляет труда: достаточно положить крепежный элемент на ладонь фаской вверх и посмотреть, куда направлены витки – они должны идти от вас. Еще один явный показатель – буква «R» на борту изделия. Хотя подделать такой вариант нанесения канавок не составляет труда, поэтому те же производители комплектующих для авто относятся к нему равнодушно.

Где активно применяется правая нарезка, так это при производстве редукторов кислородных баллонов, чтобы предотвратить чрезвычайную ситуацию при их использовании.

Резьба трапецеидальная однозаходная: основные размеры

Ее шаг и диаметр регламентированы межгосударственными стандартами 24739-81 и 25347-82, вместе с предельно возможными допусками на обработку, и будут приведены ниже. Сейчас мы хотим сосредоточить внимание на такой ее отличительной особенности, как геометрия рисунка.

Свое название она получила потому, что выполняется движением одного лезвия. И определить, что это именно она, довольно легко: нужно лишь взглянуть на торец крепежного элемента – на него должен выходить 1 конец витка, но никак не больше.

Дистанция между соседними нитями у нее всегда совпадает с величиной хода, поэтому выбирать, настраивать и выдерживать ее при нанесении сравнительно просто (и в этом ее преимущество). Недостаток же заключается в сравнительно низкой прочности соединения итогового изделия и объясняется тем, что внутренний диаметр слишком короткий, чтобы обеспечивать надежность контакта. Поэтому передавать значительные нагрузки с нею проблематично, а значит она находит ограниченное применение.

Распознать ее не составит труда по маркировке – латинской литере «H».

Многозаходная трап резьба: ГОСТ, размеры

Вы уже наверняка поняли, чем она отличается от предыдущей: рисунок канавок у нее формируют сразу несколько лезвий. Потому на одной нити оказываются расположены сразу 2 или 3 витка. На практике более всего востребованы именно двух- и трехзаходные ее разновидности, а значит их мы и будем рассматривать в качестве примеров.

Такие насечки актуальны для стягивающий конструкций – они:

Повышают прочность соединения.

Помогают обеспечить существенное смещение крепежа на винтах при работе двигателя на малых оборотах.

Меняют передаточное число.

На чертежах и в сопутствующей документации они помечены буквой «S».

Теперь о том, по каким стандартам определить размеры и другие параметры трапецеидальной резьбы: по ГОСТ 25347-82 и 24739-81. Эти стандарты четко регламентируют геометрические показатели профилей и максимально допустимые отклонения. Они также устанавливают логическую зависимость: величина хода эквивалентна шагу, помноженному на число заходов (в нашем случае – на 2 или на 3).

Применение

Сразу подчеркнем, за счет отличных тормозных свойств и способности без деформаций выдерживать значительное трение буквально все ее разновидности не нуждаются в дополнительном закреплении. Поэтому в большинстве ситуаций она становится ходовым винтом – своеобразным приводом для прессов.

На практике Tr (резьба трапециевидная ГОСТ 9484-81) помогает решать следующие задачи:

Контролировать траекторию исполнительных, подъемных и других механизмов.

Подавать и останавливать движение на станках.

Обеспечивать перемещение заготовок и продукции по конвейерной ленте к точке сборки.

Поддерживать пресс (и схожие с ним машины) в заданном направлении, чаще всего вертикальном.

Также ее наносят на поверхности деталей, являющихся составными элементами регуляторов, станков, сложносоставного оборудования.

В списке основных сфер ее использования:

А втопром – части моторных редукторов.

Машиностроение – функциональные узлы различных агрегатов.

Паровозостроение – тормозные устройства для электровозов, работающих в шахтах.

И отдельно робототехника со сверхточным проектированием (в особо ответственных и единичных случаях).

Трапециевидная резьба: размеры таблицей

Главные ее геометрические характеристики – это:

Номинальный диаметр (условный проход) – составляет 1,5-48 мм.

Усредненный угол – равняется 30 градусам.

Шаг – расстояние между соседними витками (в одинаковых точках) – лежит в диапазоне 0,75-24 мм.

Зазор – максимум до 0,5 мм.

Все это – официальные статистические данные, еще более подробно приведенные в межгосударственном стандарте 24737-81. Главные из них мы представим прямо сейчас – в максимально наглядном формате:

Читать еще:  Шаг для основной и мелкой резьбы

Диаметр отверстия под трапецеидальную резьбу

размеры сечений резьб и их предельные отклонения

Профили и размеры резьбы

Стандарт распространяется на трапецеидальную резьбу и устанавливает профили и размеры ее элементов.

ОСНОВНОЙ ПРОФИЛЬ
наружной и внутренней резьбы

Пример условного обозначения трапецеидальной однозаходной резьбы номинальным диаметром 20 мм, шагом 4 мм и полем допуска среднего диаметра 7е:

НОМИНАЛЬНЫЕ ПРОФИЛИ
наружной и внутренней резьбы


h3 — высота профиля наружной резьбы; H4 — высота профиля внутренней резьбы; d3 — внутренний диаметр наружной резьбы; D4 — наружный диаметр внутренней резьбы; R1 — радиус скругления по вершине наружной резьбы; R2 — радиус скрутления во впадине наружной и внутренней резьбы; ac — зазор по вершине резьбы.

ДИАМЕТРЫ И ШАГИ
трапецеидальной однозаходной резьбы по ГОСТ 24737-81

Предпочтительные диаметры и шаги указаны в ГОСТ 24738-81. Числовые значения допусков диаметров и шагов — по ГОСТ 9562-81

ДИАМЕТРЫ И ШАГИ
трапецеидальной многозаходной резьбы по ГОСТ 24739-81

Примечания:
1. Шаги, выделенные рамкой, являются предпочтительными.
2. Шаги, указанные в скобках, при разработке новых конструкций применять не рекомендуется.
3. Резьбы, у которых значение хода обозначено знаком *, имеют угол подьема более 10 o . Для этих резьб необходимо учитывать при изготовлении отклонение формы профиля.
4. В технически и экономически обоснованных случаях допускается применять другие значения номинальных диаметров резьбы по ГОСТ 24738-81.
5. При выборе диаметров резьбы следует предпочитать первый ряд второму.

Пример условного обозначения трапецеидальной многозаходной резьбы номинальным диаметром 20 мм, значением хода 8 мм, шагом 4 мм и полем допуска 8е:

Тг 20-8 (Р4) LH — 8е

Длину свинчивания, если она отличается от длины резьбы, указывают в миллиметрах в конце обозначения резьбы, например:

Тг 20-8 (Р4) LH — 8е — 180

Числовые значения длин свинчивания, относящиеся к группам N и L, — по ГОСТ 9562-81.

Посадку в резьбовом соединении обозначают дробью

Тг 20-8 (Р4) LH — 8Н/8е — 180

Числовые значения допусков диаметров d и D1 — по ГОСТ 9562-81.
Числовые значения допусков диаметров d2, d3 и D2 — по ГОСТ 24739-81.

Применение трапецеидальной резьбы

Трапецеидальная резьба винта – это ходовая резьба, обладающая относительно большой силой трения, она является самотормозящей. Преимущество для подъемных технологий — в положении покоя не требует дополнительного фиксирования.

Трапецеидальная резьба применяется для преобразования вращательного движения в поступательное и используется, прежде всего, для прямолинейного движения. Также она находит свое применение в качестве ходового винта в токарных станках или в качестве приводной резьбы для винтового пресса столов или мостов транспортных средств.

Примеры применения трапецеидальной резьбы шпинделя:

— движение подачи на станках (например, регулировочные и ходовые винты);
— движение на манипуляторе;
— регуляция движения на подъемных механизмах и вилочных автопогрузчиках;
— движение затвора при запирании литьевых машин;
— движение перемещения на сборочных контейнерах;
— вертикальное движение при работе с прессом.

При изготовлении резьбовых отверстий под метрические болты, винты, шпильки сначала в материале просверливается отверстие, а затем при помощи метчика в нем нарезается резьба. Но прежде чем приступить к сверлению, необходимо подобрать оптимальный диаметр сверла под планируемую внутреннюю резьбу, воспользовавшись специальной таблицей соответствия. Приведенные в ней значения применимы для чугуна, сталей, алюминиевых сплавов и меди.

Если размер отверстия будет больше положенного, то есть риск получить недостаточно глубокую резьбовую канавку и как следствие ослабленное соединение. Если размер отверстия слишком мал, то будут трудности при работе с метчиком, так как возникает большое сопротивление резанию, нагревание инструмента, налипание стружки на режущие кромки, заклинивание и даже поломка метчика.

Пользоваться таблицей очень просто. Для этого важно знать основные параметры метрической резьбы – это ее шаг (Р) и номинальный диаметр (d), которые измеряются в долях метра. Под шагом понимают расстояние между двумя вершинами соседних витков. За номинальный диаметр принимают наружный диаметр резьбы, который равен расстоянию между крайними точками наружных выступов винтовой линии.

Таблица рекомендуемых диаметров отверстий под резьбу, мм

Из таблицы видно, что диаметр сверла меньше наружного диаметра резьбы примерно на величину шага, то есть:

На практике многие домашние мастера постоянно пользуются этой простой формулой, когда нет возможности обратиться к таблице.

Например, для М10х1.5: Dотв = 10 – 1.5 = 8.5 мм

Этот способ вполне приемлем, когда резьбонарезание выполняется ручным способом в условиях слесарной мастерской. Если планируемое резьбовое соединение в процессе эксплуатации не будет подвергаться серьезным нагрузкам, то можно допустить незначительное увеличение величины отверстия. На сборочном производстве, где требуется высокая точность размеров резьбового профиля, любые отклонения неприемлемы. Диаметры отверстия под резьбу с полем допуска устанавливает ГОСТ 19257-73.

Диаметр резьбы d

Диаметр резьбы d

Диаметр резьбы d

Примечания: 1) При выборе диаметров следует предпочитать 1-й ряд 2-му.

2) При выборе шагов резьбы следует предпочитать средние значения.

Профиль (гост 9484-81) и основные размеры (гост 24737-81) трапецеидальной однозаходной резьбы

Примечания: 1) Наружный диаметр резьбы винта является одновременно и номинальным диаметром резьбы.

2) Профиль вершины резьбы винта и впадины гайки предпочтительно выполнять с радиусами R1 и R2 или фасками с размерами, не превышающими 0,5ac.

3) Для многозаходных трапецеидальных резьб применяются те же профили, что и для однозаходных.

4) Пример обозначения наружной однозаходной трапецеидальной резьбы с номинальным диаметром d = 32 мм, шагом P = 6 мм и полем допуска :

То же, для внутренней левой резьбы и полем допуска 6H:

Диаметры трапецеидальной резьбы (см. рис. к таблице 5)

Основные нормы взаимозаменяемости. Резьба трапецеидальная многозаходная

Основные нормы взаимозаменяемости

РЕЗЬБА ТРАПЕЦЕИДАЛЬНАЯ МНОГОЗАХОДНАЯ

Basic norms of interchangeability. Trapezoidal multistart screw thread

Дата введения 1982-01-01

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30.04.81 N 2266

3. ВВЕДЕН ВПЕРВЫЕ

4. Стандарт полностью соответствует СТ СЭВ 185-79

6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, приложения

7. ИЗДАНИЕ с Изменением N 1, утвержденным в апреле 1989 г. (ИУС 7-89)

Настоящий стандарт распространяется на трапециедальную многозаходную резьбу и устанавливает номинальные диаметры, шаги, ходы и допуски.

1. ОБОЗНАЧЕНИЯ ПАРАМЕТРОВ РЕЗЬБЫ

1. ОБОЗНАЧЕНИЯ ПАРАМЕТРОВ РЕЗЬБЫ

1.1. Обозначения, принятые в настоящем стандарте:

— наружный диаметр наружной резьбы (винта);

— средний диаметр наружной резьбы;

— внутренний диаметр наружной резьбы;

— внутренний диаметр внутренней резьбы (гайки);

— средний диаметр внутренней резьбы;

— наружный диаметр внутренней резьбы;

— длины свинчивания группы «нормальные»;

— длины свинчивания группы «длинные»;

— нижнее отклонение диаметров наружной резьбы;

— нижнее отклонение диаметров внутренней резьбы.

2. ПРОФИЛЬ

2.2. Ход резьбы вычисляется по формуле

Ход и шаг трапецеидальной двухзаходной резьбы показаны на черт.1.

Черт.1. Ход и шаг трапецеидальной двухзаходной резьбы

3. ОСНОВНЫЕ РАЗМЕРЫ

3.1. Номинальный диаметр, ход, шаг и число заходов резьбы должны соответствовать указанным в табл.1.

Размеры в миллиметрах

Размеры в миллиметрах

Размеры в миллиметрах

1. Шаги, заключенные в рамки, являются предпочтительными.

2. Шаги, указанные в скобках, при разработке новых конструкций применять не рекомендуется.

3. Резьба, у которой значение хода обозначено знаком *, имеет угол подъема более 10°. Для этой резьбы необходимо учитывать отклонение формы профиля в соответствии с п.4.5.

4. Резьбу, для которой не указано числовое значение хода , применять не допускается. Угол подъема этой резьбы превышает 30°.

При выборе диаметров резьбы следует предпочитать первый ряд второму.

4. ОСНОВНЫЕ ПОЛОЖЕНИЯ СИСТЕМЫ ДОПУСКОВ

4.1. Система допусков резьбы предусматривает:

— допуски диаметров резьбы;

— положения полей допусков диаметров резьбы;

— классификацию длин свинчивания;

— поля допусков резьбы и их выбор с учетом длин свинчивания и классов точности.

4.2. Схемы полей допусков наружной и внутренней резьбы приведены на черт.2.

Черт.2. Положения полей допусков

Положения полей допусков наружной резьбы

Положения полей допусков внутренней резьбы

1 — номинальный профиль

Отклонения отсчитываются от номинального профиля резьбы в направлении, перпендикулярном оси резьбы.

4.3. Допуски диаметров резьбы устанавливаются по степеням точности, обозначаемым цифрами.

Степени точности диаметров резьбы приведены в табл.2.

1. Степень точности 6 диаметра допускается применять для резьбы, изготовляемой накатыванием.

2. Степень точности диаметра должна соответствовать степени точности диаметра .

Допуски среднего диаметра резьбы являются суммарными.

4.4. Диаметральная компенсация отклонений шага не должна превышать 30% допуска среднего диаметра для обеспечения равномерного зацепления всех витков резьбы.

Данная норма не подлежит обязательному контролю, если это не оговорено особо.

4.5. Для резьбы с углом подъема более 10° суммарный допуск не включает диаметральной компенсации отклонения от прямолинейности боковых сторон профиля в осевом сечении.

Выбором соответствующего метода изготовления резьбы (например, изготовления выпуклых боковых поверхностей резьбы) должно быть обеспечено прилегание боковых сторон профиля наружной и внутренней резьбы в их средней части.

4.6. Положение полей допусков диаметра резьбы определяется основным отклонением (верхним — для наружной резьбы и нижним — для внутренней) и обозначается буквами латинского алфавита (строчной для наружной резьбы и прописной — для внутренней).

Положения полей допусков приведены на черт.2, основные отклонения — в табл.3.

1. ОБОЗНАЧЕНИЯ ПАРАМЕТРОВ РЕЗЬБЫ

1. 1. Обозначения, принятые в настоящем стандарте, приведены ниже:

d — наружный диаметр наружной резьбы (винта);

d 2 — средний диаметр наружной резьбы;

d 3 — внутренний диаметр наружной резьбы;

D 1 — внутренний диаметр внутренней резьбы (гайки);

D 2 — средний диаметр внутренней резьбы;

D 4 — наружный диаметр внутренней резьбы;

P h — ход резьбы;

Р — шаг резьбы;

п — число заходов;

N — длины свинчивания группы «нормальные»;

L — длины свинчивания группы «длинные»;

— допуски диаметров d , d 2 , d 3 , D 1 , D 2 ;

es — верхнее отклонение диаметров наружной резьбы;

ES — верхнее отклонение диаметров внутренней резьбы;

e i — нижнее отклонение диаметров наружной резьбы;

EI — нижнее отклонение диаметров внутренней резьбы.

2. ПРОФИЛЬ

2.1. Профиль трапецеидальной многозаходной резьбы — по ГОСТ 9484 .

2.2. Ход резьбы вычисляется по формуле

Ph = P · n.

Ход и шаг трапецеидальной двухзаходной резьбы показан ы на черт. 1.

3. ОСНОВНЫЕ РАЗМЕРЫ

3.1. Номинальный диаметр, ход, шаг и число заходов резьб ы должны соответствовать указанным в табл. 1.

Размеры в миллиметрах

Номинальный диаметр резьбы d

Число заходов п

Ход резьбы Рh

1. Шаги, заключенные в полужирные рамки, являются предпочтительными.

2. Шаги, указанные в скобках, при разработке новых конструкций применять не рекомендуется.

3. Резьба, у которой значение хода обозначено знаком *, имеет угол подъема более 10°. Для этой резьбы необходимо учитывать отклонение формы профиля в соответствии с п. 4.5.

4. Резьбу, для которой не указано числовое значение хода Р h , применять не допускается. Угол подъема этой резьбы превышает 30°.

5. В технически и экономически обоснованных случаях допускается применять другие значения номинальных диаметров резьбы по ГОСТ 24738 .

При выборе диаметров резьбы следует предпочитать первый ряд второму.

4. ОСНОВНЫЕ ПОЛОЖЕНИЯ СИСТЕМЫ ДОПУСКОВ

4.1. Система допусков резьбы предусматривает:

— допуски диаметров резьбы;

— положения полей допусков диаметров резьбы;

— классификацию длин свинчивания;

— поля допусков резьбы и их выбор с учетом длин свинчивания и классов точности.

4.2. Схемы полей допусков наружной и внутренней резьбы при ведены на черт. 2.

1 — номинальный профиль

Отклонения отсчитывают от номинального профиля резьбы в направлении, перпендикулярном оси резьбы.

4.3. Допуски диаметров резьбы устана вливаются по степеням точности, обозначаемым цифрами.

Степени точности диаметров резьбы приведены в табл. 2.

Допуски среднего диаметра резьбы являются суммарными.

1. Степень точности 6 диаметра d допускается применять для резьбы, изготовляемой накатыванием.

2. Степень точности диаметра d 3 должна соответствовать степени точности диаметра d 2 .

Допуски диаметра D 4 не устанавливают.

4.4. Диаметральная компенсация отклонений шага не должна превышать 30 % допуска среднего диаметра для обеспечения рав номерного зацепления всех витков резьбы.

Данная норма не подлежит обязательному контролю, если это не оговорено особо.

4.5. Для резьбы с углом подъема более 10° суммарный допуск не включает диаметральной компенсации отклонения от пря молинейности боковых сторон профиля в осевом сечении.

Выбором соответствующего метода изготовления резьбы (например, изготовления выпуклых боковых поверхностей резьбы ) должно быть обеспечено прилегание боковых сторон профиля наружной и внутренней резьбы в их средней части.

4.6. Положение полей допусков диаметра резьбы определяется основным отклонением (верхним es — для наружной резьбы и нижним EI — для внутренней) и обозначается буквами латинского алфавита (строчной для наружной резьбы и прописной — для внутренней).

Положения полей допусков приведены на черт. 2, основные отклонени я — в табл. 3.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
Для любых предложений по сайту: [email protected]
