Безрезьбовое соединение металлических труб гебо

Инструкция по монтажу фитингов Gebo

Гебо Техника является производителем обжимных фитингов и ремонтных обойм для ремонта и монтажа системы питьевой воды, центрального обогрева, газовых установок и сжатого воздуха.

Благодаря применению в систем е Gebo соединения труб с помощью обжимных элементов, получаем быстрые, точные и герметичные соединения. При ремонтах трубопроводов с помощью системы GEBO, ликвидируем необходимость применение сварки и нарезки резьбы.

Одним из элементов фитинга Gebo, является перерезанное обжимное кольцо, сделанное из стали Ст 37 и оцинковано гальванически, которое путем зажима гайки фитинга подгоняется к наружным размерам ремонтируемой трубы и затягивается. Во время за жима обжимного кольца зубцы, которые находятся на внутреннем диаметре (похоже как внутренняя резьба) врезает ся в трубу, блокируя всё соединение.

Следующим элементом является прижимное кольцо (подкладка), сделанное из стали Ст 37 и оцинковано гальванически, которое обеспечивает правильное прижимание, а так же предохранение от механического повреждения уплотнительного кольца (обжимное кольцо имеет пересечение, которое изменяет свой размер во время зажима и не может непосредственно стыковатьс я с уплотнительным кольцом). Уплотнительное кольцо с помощью этого прижима подгоняется к наружному диаметру ремонтируемой трубы, а также к внутренним размерам уплотнительной камеры в корпусе фитинга, обеспечивая герметичное соединение ремонтируемого участка. Уплотнительное кольцо сделано из резины FX 406 согласно норме DIN3535 T.3.

Основные технические данные и характеристики фитингов указаны в таблице №1:

Таблица №1

Одним из преимуществ обжимных фитингов является простота их маонтажа. Опишем несколько несложных этапов:
1. Отрезать (вырезать) поврежденный участок трубы

2. Обратить внимание на то, чтобы концы труб были гладкие, без острых кромок, не деформированы и не окрашены. При необходимости произвести зачистку.

3. Важно! Перед монтажом замерить с помощью штангенциркуля наружный диаметр трубы. Убедиться, что наружный диаметр трубы по показаниям штангенциркуля попадает в диапазон диаметров труб указанном на резиновом уплотнении фитинга «Gebo» и таблице №1 инструкции.

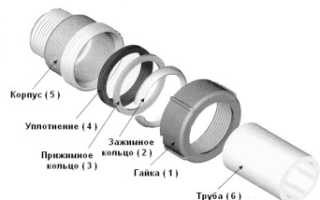

4. Гайку (1), зажимное кольцо (2), прижимное кольцо (3) и уплотнение (4) надеть на конец трубы в том порядке, как изображено на рис. 1. Получим:

5. Конец трубы вставить в корпус (5) соединителя. Труба (6) не должна быть вставлена до упора, а для фитингов типа ОК (муфта), ТК (тройник) так, чтобы после соединения две трубы не касались друг друга. Конец трубы должен перекрывать уплотнение (4) примерно на 10 мм.

6. Уплотнение (4), прижимное кольцо (3) и зажимное кольцо (2) надвинуть к корпусу (5). Гайка (1) прочно завинчивается на корпусе (5). При этом следует не допускать вращения трубы (рис.1.).

При применении динамометрического ключа рекомендуются следующие моменты затяжки:

Для труб размером 1/2″. 1″ — 120 Нм; 1″…2″ — около 150 Нм.

6. Обратить внимание! При проектировании и монтаже трубопроводов следует учитывать коэффициент удлинения — расширения материаловтрубопровода (PPRC, РЭ и др.), и предусматривать возможность компенсации.

Соединения GEBO можно применять в системе с рабочим давлением:

• вода – до 10 бар
• газ – до 4 бар
• сжатый воздух 10 бар и рабочая температура
• вода до +80°С (кратковременно до +110°С)

Возможным являетс я соединение труб не лежащих на одной оси, максимальное отклонение от оси трубы составляет 3 ? в ка ждом направлении.

Возможность точной подгонки длины соединяющих труб (компенсация длины). Эти фитинги являются стойкими к раст ягиванию, а та кже к с жатию. Фитинги GEBO предназначены для однократного монтажа. Эти фитинги можно использовать многократно при условии замены уплотнительных прокладок и зажимных колец на новые.
Дополнительно, благодаря применению модифицированных (других) обжимных, прижимных и уплотнительных колец, а также другим внутренним размерам, обжимные фитинги GEBO имеют применение для труб РE 20, РE 25, PE 32, PE 40, PE 50, PE 63, а также для стальных труб SI 20, SI25, SI31,8, SI44,5, SI51.

Могут быть применяемы только в установках холодной и горячей воды. Максимальное давление не может превышать 10 бар. Виды обойм:

— монтажно-ремонтные обоймы типа DSK от 1/2″ до 4″.

— монтажно-ремонтные обоймы типа ANB(водоотводы) от 1/2″ до 4″.

Состоит из чугунного корпуса, состоящего из двух частей, с винчивается при помощи 4-х болтов с головкой, подогнанных к ампульному ключу. Внутри находится толстая резиновая уплотнительная прокладка, сделанная из резины EPDM 80, отв ечающая требованиям согласно KTW – категория D – 2. ремонтные обоймы предназначены для быстрой ликвидации течи, вызванных перфорацией, трещиной или просверливанием трубы. Не требуют при этом никаких дополнительных инструментов. Обойму накладывают непосредственно на повреждённый участок трубы и сильно скручивают. Находящаяся внутри манжета (резиновое кольцо) прижата к поверхности трубы, обеспечивая высокую герметичность.

Монтажно-ремонтная обойма (водоотводы) в основном предназначены для выполнения прорезей на существующих трубопроводах. Выполнение прорези требует в этом случае просверливания (пережога) трубы и закладки водоотвода на образовавшееся отв ерстие. В отверстие с резьбой обоймы следует вкрутить выход.

• Очистить поврежденный участок на трубе.
• Надеть на трубу разрезное уплотнение (3).
• Повернуть уплотнение (3) разрезом в сторону, противоположную поврежденному участку. Уплотение (3) должно с максимально возможным запасом накрывать поврежденный участок.
• Надеть на уплотнение (3) нижнюю часть обоймы (1).
• Надеть на уплотнение (3) верхнюю часть обоймы (2).
• Вкрутить болты с шестигранным гнездом для затяжки(4).
• Затянуть «крест накрест» шестигранным ключом болты (4).

Муфта гебо – что это такое, устройство, принцип работы, где применяется, разновидности

Практичная и универсальная муфта гебо поможет произвести быстрый ремонт водопроводной магистрали в самой безнадежной ситуации. Небольшие размеры приспособления и отсутствие необходимости использования сварочных работ разрешают выполнять стыковку даже при большом износе трубы или в труднодоступных местах.

Что такое муфта гебо?

Современные фитинги значительно упрощают выполнение слесарных работ. Рассмотрим вкратце для примера, как выглядит муфта гебо, что это за полезное устройство. Данная деталь предназначена для создания компрессионного соединения металлических или ПВХ труб. Такие приспособления разрешают совершать монтажные работы без использования стандартных резьбовых соединений, пакли, уплотнительных лент или сварочного аппарата. Надежная и герметичная стыковка осуществляется за несколько минут с помощью стандартных газовых или разводных ключей.

Плюсы муфты гебо:

1. Быстрота монтажных работ.
2. Не требуется сварка.
3. Не нужно нарезать резьбу.
4. Простота соединения.
5. Подходит для монтажа в стесненных условиях.
6. Соединение разборное.
7. Фитинги GEBO многоразового использования.
8. Не требуются специальные приспособления.

Недостатки муфты гебо:

1. Имеются ограничения по температуре и диапазону давления в магистрали.
2. Рекомендуется использовать преимущественно в качестве временного решения для ремонта или монтажа труб.
3. Не рекомендуется устанавливать приспособление на участках магистрали, где есть существенные нагрузки на растяжение.
4. Сравнительно высокая стоимость.

Муфта гебо – устройство

Удачная конструкция разрешает многократно использовать фитинг и заменять комплектующие элементы при износе. Самыми долговечными компонентами муфты являются корпус и зажимная гайка. Перед покупкой нужно проверить комплектацию, удостовериться в отсутствии дефектов на поверхности фитинга, в качестве уплотнителей и резьбы. Соединения гебо для труб состоит из следующих элементов:

1. Зажимная гайка (есть конструкции с двумя гайками на обоих концах муфты).
2. Кольцо разрезанное коническое зажимное.
3. Кольцо стальное прижимное.
4. Контур уплотнительный.
5. Корпус муфты.

Муфта гебо – принцип работы

Герметичности стыка с использованием данного приспособления осуществляется за счет одновременного плотного обжатия резиновым уплотнителем поверхности трубы и корпуса фитинга. При закручивании гайки обжимное кольцо плотно загоняет резинку и прижимное кольцо внутрь корпуса. При правильной сборке и нормальной затяжке соединительная муфта гебо создает крепкое компрессионное соединение. В зависимости от конструкции на обратном конце фитинга находится внутренняя или наружная резьба, используемая для присоединения к магистрали.

Где применяется муфта гебо?

Современные новинки вызывают у многих сомнения по поводу качества монтажа. Часто возникают вопросы, можно ли ставить муфту гебо на отопление, насколько горячая вода влияет на долговечность соединения? Рассмотрим список примеров, где можно без проблем использовать данный вид фитингов:

1. Монтаж систем отопления.
2. Монтаж магистрали для подачи горячей воды с температурой до 80℃.
3. Временная стыковка старых труб, где условия не разрешают нарезать резьбу или произвести стыковку способом сварки.
4. Для удлинения магистрали или замены устаревшего участка трубопровода.
5. Компрессионная муфта гебо подходит для герметизации протечек.
6. Для создания отводов на существующем трубопроводе.

Муфта гебо – разновидности

В слесарном деле используются двусторонние компрессионные фитинги и тройники с разной комбинацией конструкции выходных отверстий. В зависимости от маркировки различают следующие муфты гебо:

1. Фитинги без цветового обозначения – для водопроводов с температурой жидкости 20-75℃.
2. Фитинги GEBO с зеленой полоской – для ПВХ труб, пневматических систем и воды.
3. Муфты GEBO с желтой маркировкой – исключительно для газопроводов.
4. Муфты GEBO с синей маркировкой – для питьевых водопроводов с холодной водой.
5. Фитинги с красной маркировкой – для подачи масла до 40℃ и систем отопления до 85℃.

Рассмотрим разновидности муфты гебо с учетом особенностей ее конструкции:

1. Обжимная муфта GEBO с наружной резьбой.
2. Муфта с внутренней резьбой.
3. Муфты гебо с двумя зажимными кольцами.
4. Муфта-тройник с зажимными кольцами.
5. Муфта гебо с двумя зажимными кольцами и внутренней резьбой.

Муфта гебо – характеристики

Универсальное приспособление обладает отличными параметрами, что разрешает его использовать при решении разных слесарных задач. Диапазон размеров подсоединяемого трубопровода относительно широкий, применять изделие можно на водопроводе и системах со сжатым воздухом. Рассмотрим, какими основными характеристиками славится обжимная муфта гебо:

1. Проходной диаметр – 15-50 мм.
2. Длина муфты – 61-190 мм.
3. Ширина соединителя – 42-92 мм.
4. Материал корпуса и зажимной гайки – ковкий чугун DIN EN 1563.
5. Материал зажимного и прижимного кольца – Ст 37-2.
6. Максимальная температура рабочей жидкости – до 80℃.
7. Диапазон давления рабочей среды в системе – до 10 атм.
8. При установке на газовых магистралях с давлением до 4-х атм.
9. Максимальное кратковременное повышение температуры среды – до 110℃.

Муфты гебо – размеры

Главным параметром при выборе данного фитинга является наружный диаметр присоединяемой трубы. Работая со старыми магистралями, нужно определить точный размер патрубков, которые при эксплуатации под воздействием коррозии способны сильно изнашиваться. Между фактическими и паспортными величинами максимальная разница не должна превышать 1,5 мм. Стандартная ремонтная муфта гебо выпускается под трубы диаметром 15-50 мм.

Срок службы муфты гебо

Компрессионные муфты данного типа считаются ремонтными приспособлениями, но при правильной установке они способны обеспечивать герметичное соединение на относительно долгий срок. Есть много примеров, когда муфта GEBO годами нормально служила на водопроводе без ремонта до самого момента демонтажа старых труб. Дольше работают такие фитинги на холодном водоснабжении, при отсутствии нагрузки на растяжение они способны простоять до 10-ти л. При установке на системах отопления резиновые уплотнения изнашиваются сравнительно быстрее.

Установка муфты гебо

Монтаж такого фитинга выполняется крайне просто, стыковка магистрали с использованием данного приспособления не отнимает у слесаря много времени. В работе не применяется сварочное оборудование или специальный инструмент. Рассмотрим технологию, как происходит установка муфты гебо своими руками:

1. Присоединенную трубу отрезать строго вертикально.
2. Заусенцы удалить.
3. Неровности максимально сгладить.
4. Старое покрытие зачистить.
5. На трубу элементы муфты надевать в следующей очередности: гайка зажимная, кольцо обжимное, распорное кольцо, уплотнитель.
6. Выставить расстояние от конца трубы до уплотнителя на 3-5 мм меньше размера глубины внутренней полости муфты гебо.
7. Присоединяемую трубу вставить внутрь корпуса.
8. Муфта гебо на металлическую трубу надевается с зазором 1-1,5 мм
9. Закрутить зажимную гайку, стараясь избегать перекосов или прокручивания трубы.
10. Примерное усилие затягивания – до 200 Нм.
11. Присоединить вторую часть муфты гебо к магистрали.
12. Проверить герметичность системы.

Аналог муфты гебо

Свое название практичные фитинги получили благодаря известной компании GEBO ARMATUREN GMBH, которая первой стала производить практичные приспособления для стыковки трубопроводов нового типа. Фирменные зажимные муфты гебо славятся отличным качеством и долговечностью, но имеют сравнительно высокую стоимость. Уже есть немало аналогов русского или импортного производства с похожим принципом действия.

Популярные аналоги муфты GEBO:

1. Фитинги фирмы ООО «С.Т.А.» (Россия).
2. Фитинги фирмы VALTEC (Россия).
3. Фитинги фирмы AGAflex (Польша).

Безрезьбовое соединение стальных труб и муфта ГЕБО

В процессе установки трубопроводов нельзя обойтись без соединения стояков. В зависимости от места монтажа, материала, из которого произведены стояки, их диаметра, линейных размеров, иных технических характеристик, возможностей заказчика, применяют резьбовое или безрезьбовое соединение.

Оба типа стыковки стальных труб имеют свои преимущества и недостатки. Остановимся более подробно на безрезьбовом соединении стальных труб и стыковке металлических труб с пластиковыми.

1. Способы стыковки без резьбы
2. Плюсы и минусы сварки
3. Преимущества бессварочного метода
4. Стыковка фланцевыми фитингами
5. Конструкция муфты с фланцем
6. Алгоритм монтажа
7. О соединениях с помощью обжимных муфт Гебо
8. Схема монтажа муфты Гебо
9. Можно ли использовать детали при отоплении
10. Почему именно Гебо?
11. О компрессионных фитингах
12. Видео

Способы стыковки без резьбы

Соединение без резьбы может происходить с использованием:

• сварки;
• фланцев;
• муфты с фланцевым соединением;
• обжимных муфт Гебо;
• компрессионных фитингов (аналоги муфт гебо), которые чаще применяются при стыковке пластиковых, металлопластиковых, полипропиленовых и полиэтиленовых труб.

Плюсы и минусы сварки

Параллельно с резьбовым, данный способ соединения долгое время был одним из наиболее распространенных.

Он отличается:

• простотой конструкций сварных швов и небольшой трудоемкостью;
• облегчением трубопроводной системы;
• возможностью стыковки элементов любой формы и размера. Не обязательно, чтобы концы труб были идеально ровными;
• герметичностью;
• бесшумностью технологической процедуры;
• автоматизацией процесса.

Вместе с тем, в сварочных элементах магистралей возникают остаточные напряжения, что могут сопровождаться недостаточной надежностью соединения при значительных нагрузках и вибрациях.

Существенным минусом является также возможность коробления свариваемых элементов. Учитывая еще высокую стоимость работ, вместо сварки часто пользуются иными, не менее надежными, но качественными и дешевыми способами стыковки элементов магистралей.

Преимущества бессварочного метода

Соединяя стояки без сварки, можно:

• получить стыковку разъемного типа. Такой вариант приемлем в случае необходимости выполнения ремонтных работ в краткие сроки. Одновременно, такая процедура позволяет повторно использовать те же фитинги, с заменой уплотняющих материалов, что значительно экономит средства;
• осуществить стыковку в любом месте, независимо от наличия электроэнергии;
• повысить качество соединения, поскольку сваркой не всегда получается точное выполнение шва, чтобы стояки на миллиметр-другой не сдвинулись относительно оси и друг друга;

• обойтись без дорогостоящего мастера, поскольку начинающему сварщику осуществить качественную операцию по стыковке стояков – не по силам;
• обойтись без дорогих аппаратов и приспособлений, поскольку соединение с помощью фитингов предвидит наличие газового ключа и простых навыков.

Поэтому, такие монтажные работы может сделать своими руками каждый, у кого есть элементарные навыки обращения с ключами и большое желание. Все. Больше ничего не надо.

Стыковка фланцевыми фитингами

Данный метод применяют при монтаже труб диаметром 50 мм и больше. Понятно, что в отдельных случаях фланцевые фитинги используют при стыковке стояков меньших диаметров.

Конструкция муфты с фланцем

Для изготовления детали используют высокопрочную сталь или чугун.

• корпус;
• металлическое кольцо, по обе стороны которого размещены фланцы;
• кольца-уплотнители, с помощью которых обеспечивается высокий уровень герметичности. Размещаются они непосредственно в металлическом корпусе;
• болты для крепежа, выполняющие роль соединителей фланцев.

Алгоритм монтажа

Как установить фланцевую муфту должен знать каждый, поскольку схема монтирования – элементарно проста.

Алгоритм монтажа:

• разложить стояки соответственно схеме монтажа;
• очистить трубы от возможной ржавчины, уплотняющих материалов, иной грязи;
• на окончаниях стояков разместить фланцы;
• разделить пространство между фланцами металлическим кольцом;
• сильно стянуть фланцы крепежными болтами.

О соединениях с помощью обжимных муфт Гебо

Безрезьбовое соединение стальных труб с помощью обжимных фитингов гебо – относительно «молодой» способ стыковки, но уже завоевал немало поклонников.

Муфта обжимная для стальных труб гебо комплектуется:

• зажимным кольцом;
• уплотнительным материалом в виде кольца;
• прижимным кольцом;
• зажимной гайкой,

которые размещаются в металлическом корпусе.

Схема монтажа муфты Гебо

Использование обжимных фитингов обеспечивает надежное соединение чугунных, пластиковых, стальных труб с возможными поворотами, разветвлениями или же просто в стык.

Монтаж детали производится просто:

• на отрезе стояка фиксируют зажимную гайку;
• осуществляют начинку фитинга обжимной прокладкой, зажимным и прижымным кольцом;
• крепко затягивают гайку на корпусе детали. При этом осуществляется зажим колец внутри конструкции, обеспечивая полную герметизацию стыка по всей окружности стояка.

Эффективным приспособлением для устранения течи в стояке является хомут на муфты гебо, о чем свидетельствуют многочисленные отзывы. Главное преимущество конструкции – быстрота и качество монтажа.

С помощью хомута легко можно устранить течь, образовавшуюся при замерзании воды в трубе, при коррозионном процессе, в результате механического повреждения.

Деталь монтируют на трубах отопления, стальных водопроводных трубах, начиная от диаметра 1/2 дюйма и оканчивая 2 дюйма и больше.

Можно ли использовать детали при отоплении

Многих интересует вопрос, можно ли ставить муфту гебо на отопление. Существуют различные мнения. Одни специалисты считают, что нельзя, другие – что можно.

Как свидетельствует инструкция к чугунной муфте гебо, конструкция рассчитана для функционирования при температуре +80⁰С и давлении в пределах 1 МПа. Как подчеркивают опытные сантехники, отзывы потребителей, муфта гебо на металлическую трубу может качественно работать и работает при более высоких параметрах.

Например, данная соединительная деталь – незаменима в системе отопления, если конец первого стояка имеет резьбу, а конец второго – без резьбового участка.

Поэтому, чтобы не искать опытного сварщика, или, чтобы не нарезать резьбу, лучше использовать муфту гебо, которую можно купить в магазине сантехники. Цена – зависит от диаметра и материала изготовления.
