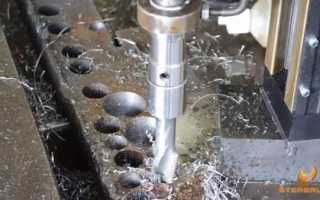

Нарезание резьбы метчиком на сверлильном станке

Нарезание внутренней резьбы на сверлильном станке

Процесс нарезания резьбы на сверлильном станке в общем и целом мало чем отличается от ручного нарезания метчиком. При правильном подходе рекомендуется используют машинные метчики.

Чтобы нарезать внутреннюю резьбу на станке нужно предвварительно просверлить в детали отверстие. Его диаметр зависит от будущей резьбы и ее шага. Строго говоря, существует ГОСТы в которых даются указание о необходимом отверстии под конкретную резьбу в зависимости от ее точности.

ГОСТ 19257-73 «Отверстия под нарезание метрической резьбы»
ГОСТ 21348-75 «Отверстия под нарезание трубной цилиндрической резьбы»
ГОСТ 21350-75 «Отверстия под нарезание трубной конической резьбы»

От следования указаний ГОСТов будет зависеть качество будущей резьбы: если отверстие выполнить больше рекомендуемого, то ее профиль получается не полным, если меньше – резьба получается рваной, а из-за возросшей нагрузки может сломаться инструмент.

Резьбонарезание можно производить как на обычных сверлильных станках, так и на специальных резьбонарезных.

Видео резьбонарезания на сверлильном станке 2Н112

Если по каким-либо причинам у вас отсутствуют таблицы с рекомендуемыми диаметрами, то можно воспользоваться формулой

где D_п.рез. – диаметр, который нам необходимо просверлить для будущей резьбы; D_ном – номинальный диаметр; P – шаг резьбы.

Например, перед нами стоит задача нарезать внутреннюю резьбу М8×1,25. Для этого производим расчет и просверливаем отверстие ∅ 6,75 мм.

Рекомендации при нарезании резьбы машинным способом

1. В заготовках, полученных литьем или ковкой, отверстия обязательно нужно предварительно рассверливать или зенкеровать, т.к. отсутствует возможность выполнить их под нарезание резьбы в пределах допуска.
2. Нарежьте фаску со стороны подвода метчика под углом 60 и глубиной более 1 шага резьбы.
3. Используйте специализированные резьбонарезные сверлильные патроны: реверсивные, плавающие, качающиеся, самоцентрирующиеся, предохранительные.
4. Для исключения задиров, рваных витков и повышения стойкости инструмента используйте пасты и смазки.

СОЖ для улучшение режущих свойств и отвода тепла можно изготовить самостоятельно в домашних условия. Самым простым рецептом является вариант, разработанный Петровым Г.Д. В состав смазки входят:

• олеиновая кислота — 78%;
• стеариновая кислота — 17%;
• сера тонкого помола – 5%.

Олеиновую и стеариновую кислоты нагреваем до температуры 65 C и смешать. Когда раствор остынет до температуры 20 C необходимо смешать его с серой.

Если нет желания заниматься изготовлением смазки, то ее можно приобрести в любом инструментальном магазине или на рынке. На основе ингредиентов смазки Петрова сейчас изготавливается достаточно большое количество смазок зарубежных производителей.

При обработке легких сплавов можно в качестве СОЖ можно использовать керосин или жирной 10% эмульсией.

Не рекомендуется смазывать метчик маслом, т.к. это приводит к налипанию стружки и затрудняет ее извлечение.

1. Обратите внимание на нюансы при нарезании в глухих отверстиях на сверлильном станке:
   1. предварительно необходимо просверливать отверстия большей длины, чем будет длина самой резьбы, если это конструктивно возможно. Данное мероприятие способствует отводу стружки и формированию полного профиля;
   2. используйте предохранительные патроны: когда инструмент упрется в дно он автоматически перестанет вращаться и не сломается;
   3. если на вашем станке отсутствует реверс шпинделя, то используйте реверсивные патроны для выкручивания метчика.

Работа на магнитном сверлильном станке

Чтобы исключить брак при нарезании резьбы на сверлильном станке придерживайтесь следующих правил:

• подготавливайте диаметр отверстия под резьбу по ГОСТ;
• правильно подбирайте инструмент требуемой конструкции и геометрии согласно обрабатываемого материала;
• помните, что метчики могут изготавливаться комплектами: черновые и чистовые, следовательно, обязательно использовать все для образования полного профиля;
• пользуйтесь заточенными метчиками;
• выставляйте инструмент строго по оси отверстий без перекосов;
• подавайте качественную смазочно-охлаждающую жидкость в место реза в зависимости от обрабатываемого материала;
• выбирайте оптимальные скорости резания;
• вовремя удаляйте стружку из канавок метчика.

Нарезание внутренней резьбы магнитным сверлильным станком

Для нарезания внутренней резьбы магнитным сверлильным станком потребуются такие инструменты, как метчик и резьбонарезной патрон с необходимыми предохранительными головками, которые, как правило, входят в резьбонарезной набор. При отсутствии резьбонарезного набора можно воспользоваться прямым переходником с метчика на Weldon, но в таком случае есть риск поломки инструмента. Также непосредственно перед процессом нарезания, необходимо предварительно просверлить отверстие в детали соответствующего диаметра.

Метчик — это специальный инструмент для нарезания внутренней метрической резьбы в сквозных и глухих отверстиях. Как правило, метчики идут комплектом по две штуки: один черновой — для первичного нарезания резьбы, другой чистовой — для финишной обработки отверстия. Отличие одного метчика от другого в том, что режущая поверхность чернового метчика выражена не так ярко, как чистового.

Черновой и чистовой метчики

Важно! Метчики должны быть изготовлены из качественного материала! У дешевого китайского инструмента режущая кромка быстро затупится, нарезать резьбу не получится. Метчик просто застрянет в материале, т.к. сработает механизм защиты в предохранительной вставке. С его извлечением проблем будет намного больше, чем с покупкой нового инструмента.

Резьбонарезной патрон и предохранительные вставки

Для нарезания резьбы потребуется резьбонарезной набор. Такой набор включает в себя резьбонарезной патрон с хвостовиком конус Морзе и комплект быстросменных вставок (втулок) для установки метчиков.

В патроне имеются системы защиты от перегрузки и осевой компенсации шага резьбы. Вставки имеют механизм регулировки крутящего момента, что позволяет предотвратить поломку инструмента (при увеличении момента метчик останавливается), а так же выполнить качественную резьбу. Вставки имеют удобный механизм быстрой смены метчика обеспечивая при этом его надежную фиксацию.

Резьбонарезной патрон применяется в магнитных сверлильных станках как с реверсом вращения шпинделя, так и без него. Разница в том, что магнитный сверлильный станок с реверсом обеспечивает переключение с правого вращения на левое, что позволяет удобно вывести метчик обратно из отверстия, не вынимая его из патрона.

Какого диаметра брать сверло под отверстие, в котором будем нарезать резьбу?

Подходящий диаметр сверла подбираем в зависимости от диаметра резьбы и ее шага. Рекомендуемые значения диаметров отверстий приведены в конце статьи.

Процесс нарезания резьбы

Для глухой резьбы необходимо включить правое вращение и «утопить» метчик в отверстии, после его остановки — переключить направление вращения на левое и метчик плавно выйдет обратно по своей резьбе. Без реверса такой резьбы выполнить невозможно.

Для сквозной резьбы при правом вращении проходим метчиком насквозь вниз в нужной детали, и потом переключением на левое вращение проходим медленно вверх. Для сквозной резьбы в магнитных сверлильных станках без реверса после прохода метчика, его необходимо будет извлечь вручную, прежде чем продолжить работу.

Рекомендации по процессу нарезания резьбы

Резьбу необходимо выполнять на низких оборотах. При этом нельзя делать резких движений, метчик должен идти очень плавно!

Обязательно следует обильно использовать смазывающую охлаждающую жидкость (концентрат СОЖ) в магнитных сверлильных станках с интегрированной системой ее подачи, или же смазывать извне специальными воском, пастой или пеной.

Диаметры сверл для отверстий под нарезание метрической резьбы по ГОСТ 19257-73 «Отверстия под нарезание метрической резьбы»

Примечание: подчеркиванием выделены диаметры сверл для отверстий под резьбу с крупным шагом.

Технология нарезания внутренней резьбы

Установки для автоматической сварки продольных швов обечаек — в наличии на складе!
Высокая производительность, удобство, простота в управлении и надежность в эксплуатации.

Сварочные экраны и защитные шторки — в наличии на складе!
Защита от излучения при сварке и резке. Большой выбор.
Доставка по всей России!

Для нарезания внутренних резьб метчиками необходимо иметь предварительно подготовленное отверстие.

Если отверстия в заготовках получают литьем или штамповкой, то нарезание резьбы происходит в тяжелых условиях, так как невозможно обеспечить размеры допусков в пределах, необходимых для нарезания внутренних резьб. Исключение составляют отверстия в заготовках, полученных литьем под давлением или литьем по выплавляемым моделям.

Наиболее благоприятные условия для нарезания резьбы метчиком создаются при подготовке отверстия сверлением или зенкерованием. При нарезании резьбы материал детали частично выдавливается метчиком и внутренний диаметр резьбы получается больше диаметра отверстия, полученного при сверлении. При подготовке сверлением отверстий под нарезание резьбы метчиками необходимо диаметры сверл подбирать согласно ГОСТ 19257—73. Если диаметр отверстия, просверленного под резьбу, будет меньше рекомендуемого ГОСТом, нагрузка на метчик резко возрастет, резьба получится рваной, может заклинить и поломать метчик. Если диаметр просверленного отверстия окажется больше рекомендуемого, то резьба будет иметь неполный профиль.

При нарезании внутренней резьбы на сверлильных станках необходимо руководствоваться следующими общими правилами:

• не рекомендуется нарезать резьбу в отверстиях, полученных литьем и штамповкой. Отверстия, полученные указанными методами, перед нарезанием резьбы надо рассверливать или зенкеровать, чтобы удалить нагар, окалину, наклеп и получить требуемый диаметр отверстия под резьбу;
• метчики при нарезании резьбы на сверлильных станках должны быть закреплены в предохранительных самоцентрирующих, качающихся, плавающих и реверсивных патронах;
• в отверстиях, подготавливаемых под нарезание в них резьбы, со стороны входа метчика должны быть сняты фаски (угол 60°, высота не менее одного шага резьбы);
• при нарезании резьбы на сверлильных станках особое внимание следует уделять регулированию перемещения шпинделя, который должен быть хорошо уравновешен противовесом, легко перемещаться, чтобы врезание и вывинчивание метчика происходили плавно. При перемещении шпинделя с большим осевым усилием может произойти разбивание резьбы по среднему диаметру;
• метчик воспринимает большие нагрузки, поэтому при нарезании резьбы надо применять охлаждение и смазку инструмента.

При нарезании резьбы в отверстиях на сверлильных станках по окончании операции метчик из нарезанного отверстия надо вывернуть. Технологии нарезания резьб в глухих и сквозных отверстиях имеют различия.

По окончании нарезания резьбы в глухом отверстии метчик из него можно удалить только вывинчиванием. Поэтому нарезают такую резьбу только на станке, у которого метчик может реверсироваться, т. е. вращаться в направлении, обратном рабочему, и со скоростью, большей, чем при нарезании (для уменьшения непроизводительных затрат времени) .

Если нарезают глухую резьбу на станке, у которого нет реверсивного механизма, изменяющего направление вращения шпинделя, то для крепления метчиков применяют специальный реверсивный патрон, имеющий соответствующее предохранительное устройство.

Чтобы при нарезании глухой резьбы метчик не сломался, когда дойдет до конца отверстия и упрется в дно, на станках, имеющих реверсивный механизм, необходимо применять специальный предохранительный патрон.

Для нарезания глухих резьб следует применять машинные метчики с небольшой заборной частью (равной примерно трем шагам нарезаемой резьбы). Это позволит нарезать резьбу наиболее близко ко дну отверстия.

Нарезание резьбы в пластичных легированных сталях с аустенитной структурой, которые плохо обрабатываются резанием, а также в жаропрочных, титановых и легких сплавах имеет следующие специфические особенности, которые необходимо учитывать при выполнении этой работы:

• если заготовка из жаропрочного сплава обладает достаточной жесткостью и при ее установке на столе станка обеспечивается перпендикулярность оси резьбы к базовой поверхности, то резьбу можно нарезать, не применяя кондуктор: Если же требуется обеспечить строгую перпендикулярность оси резьбы к базовой поверхности, а жесткость заготовки и ее крепление на станке не обеспечивают получения заданной точности, то резьбу надо нарезать с применением кондукторов;
• для нарезания резьбы в заготовках из жаропрочных сплавов следует применять метчики с шахматным расположением зубьев. Для сквозных отверстий применяют один метчик, для глухих — комплект из двух или трех метчиков;
• при нарезании резьбы в заготовках из жаропрочных сплавов надо обязательно охлаждать метчик. Если охлаждающая жидкость подается насосом, то в ее состав должно входить: 60 % сульфо-фрезола, 25 % керосина и 15 % олеиновой кислоты. Если на станке нет насоса, то охлаждающую жидкость, состоящую из 85 % сульфофрезола и 15% олеиновой кислоты, наносят на метчик кистью или погружают метчик в эту жидкость;
• нарезать резьбу в заготовках из алюминиевых и цинковых сплавов, обладающих сравнительно небольшой твердостью и большой пластичностью, рекомендуется на станках с принудительной скоростью подачи шпинделя по шагу резьбы. Если на станке нет механизма принудительной подачи шпинделя, то должен быть обеспечен его легкий ход, что достигается уменьшением уравновешивающих нагрузок (пружин, грузов). При большой массе подвижных частей и перемещении шпинделя с большой осевой нагрузкой нарезаемая резьба чаще разбивается по среднему диаметру;
• скорость резания при нарезании резьбы в заготовках из силуминовых сплавов должна быть в 1,2. 1,5 раза выше, а охлаждение — во столько же раз интенсивнее, чем при нарезании резьбы в стали;
• для охлаждения метчиков при обработке заготовок из легких сплавов лучше всего применять керосин; можно также использовать 8. 10 %-ную эмульсию. Не следует охлаждать метчик маслом, так как оно не предохраняет его от налипания стружки при нарезании, а также затрудняет очистку нарезанной резьбы от налипшей стружки;
• для нарезания резьбы от М4 до М30 в заготовках из труднообрабатываемых сталей аустенитного класса и титановых сплавов могут быть применены бесканавочные метчики из быстрорежущей стали. Стойкость такого метчика по сравнению со стандартным значительно выше.

Направляющие плашек GSR для нарезания наружной резьбы.

Технология нарезания резьбы метчиком.

Метчик (рис. 1) представляет собой стальной цилиндрический стержень, по которому нарезана резьба. Вдоль метчика сделано несколько канавок, которые образуют режущие кромки, а также служат для выхода стружки. На конце хвоста имеется квадрат для воротка.

Рис. 1. Метчик и его элементы:

1 — рабочая часть; 2 — заборная часть; 3 — калибрующая часть; 4 — хвостовик; 5 — головка под квадратное отверстие воротка; 6 — канавка; 7 — режущее перо; 8 — передняя поверхность; 9 — задняя поверхность; ẞ — угол заострения; α — задний угол; ơ — угол резания; ɣ — передний угол.

Типы метчиков.

Метчики бывают двух типов: для сквозных отверстий и для глухих отверстий. Для нарезки сквозных отверстий употребляются цилиндрические и конические метчики, а для нарезки глухих отверстий только цилиндрические.

Комплект метчиков для нарезания резьбы состоит.

Метчики изготовляются комплектами. В комплект входят три метчика (рис. 2): первый — черновой, который выбирает часть металла и намечает резьбу; второй — средний — делает резьбу более глубокой; третий — чистовой — доводит резьбу до нужных размеров.

Рис. 2. Комплект метчиков.

1 – канавка; 2 – резьбовая часть; 3 – шейка; 4 – головка под вороток.

Ручные и машинные метчики.

Метчики разделяются на ручные и машинные. У ручных метчиков заборный конус длиннее, чем у машинных. Цилиндрические метчики для нарезки резьбы в глухих отверстиях делаются с небольшим заборным конусом, равным у первого 6 — 8 шагам резьбы, у второго 3 — 4 шагам, а у третьего — 1,5 — 2 шагам.

Для облегчения работы метчика его запиливают или стачивают задние поверхности зубьев (затылки) на длине заборного конуса, а у шлифованных метчиков — и на цилиндрической (калибрующей) части.

Нарезание резьбы метчиком.

Нарезание резьбы производится следующим образом. Изделие закрепляется в тисках. В отверстие вводят конец чернового метчика, смазанный маслом. Затем берут обеими руками вороток и при слабом нажиме вращают его по часовой стрелке. Когда метчик врежется в металл и начнет резать, нажим ослабляют и делают один оборот вперед и пол-оборота назад, что вызывает дробление стружки. При установке метчика в нарезаемое отверстие ось метчика должна совпадать с осью нарезаемого отверстия. Необходимо следить, чтобы при вращении метчик не перекашивался.

Таким способом нарезают и вторым, а затем и третьим чистовыми метчиками. По окончании нарезки размер отверстия проверяют резьбовым калибром. Метчики для газовых труб делаются комплектами из двух штук: первый черновой и второй — отделочный.

Особенности строения метчиков

Метчик, относящийся к группе слесарно-токарных режущих инструментов, имеет форму стержня, на котором выполнен режущий элемент. Он предназначается для нарезания внутренней резьбы, то есть внутри отверстия в различных материалах, а также для восстановления поврежденной внутренней резьбы.

Набор металлорежущего инструмента: а — сверла, б — зенкеры, в — развертки, г — метчики, д — плашки.

Инструменты состоят из рабочей и хвостовой частей. В свою очередь, рабочая часть делится на заборный (режущий) и калибрующий участок. Режущий участок ответствен за основную функцию метчика – нарезание резьбы, и, чаще всего, имеет конусную форму. Он обладает зубьями в виде резцов, размещенных по окружности. Калибрующий участок выполняет задачу окончательного формирования. Он выполнен в виде цилиндра с зубьями, являющимися продолжением зубьев режущего участка. Этот участок значительно длиннее заборного. Рабочая часть в продольном направлении разрезана канавками, которые предназначены для формирования резцов и вывода стружки. В метчиках диаметром до 22 мм выполняется три канавки. Устройства специального назначения могут изготавливаться без канавок. Канавки могут быть прямыми или винтообразными.

Хвостовая часть имеет форму цилиндра. На конце участка выполнен квадрат для установки в крепежный инструмент. В этой части выбивается маркировка по диаметру. С помощью хвостовика инструмент фиксируется в ручном держателе или патроне станка.

Инструмент для крепления

Схемы нарезания резьбы плашками.

Для того чтобы обеспечить нарезание резьбы, метчику необходимо придать вращательное движение с приложением усилия. Эту функцию выполняет ручной держатель – вороток. Он обеспечивает вертикальное крепление инструмента и возможность приложения значительной нагрузки за счет рычагов. Стандартная конструкция воротка содержит узел крепления метчика и удлиненные ручки, при помощи которых можно вращать приспособление вручную с усилием.

Крепление устройства осуществляется двумя способами. Одна из конструкций воротка состоит из двух частей. При сочленении этих частей внутри формируется отверстие для установки метчика. Обе части сближаются на регулируемое расстояние, которое устанавливается винтами. Второй вариант предусматривает единую конструкцию воротка с отверстием по центру. Метчик вставляется в это отверстие и зажимается 3-4 стопорными винтами. Ручки воротка выполнены с обеих сторон. Длины ручек могут составлять 15-25 см.

Подготовка к нарезанию

Нарезка внутренней резьбы начинается с просверливания нужного отверстия – сквозного или глухого. Главное условие: отверстие должно быть меньше диаметра резьбы. При сверлении отверстия рекомендуется выбирать сверло из следующего условия:

Классификация разновидностей резьбы.

• при резьбе М3 – диаметр сверла 2,5 мм;
• при М4 – 3,4 мм;
• при М5 – 4,2 мм;
• при М6 – 5 мм;
• при М8 – 6,7 мм;
• при М10 – 8,4 мм.

Если необходимо нарезать большую резьбу, то диаметр отверстия определяется приблизительно умножением диаметра резьбы на 0,8.

Отверстие для нарезания внутренней резьбы делается на сверлильном станке или электродрелью. В последнем случае заготовка зажимается в тиски. Необходимо следить, чтобы сверло направлялось строго вертикально. На верхней кромке отверстия снимается фаска для облегчения входа метчика. Ее можно сделать сверлом большего диаметра или напильником. После сверления отверстие тщательно очищается от стружки, что особенно важно для глухих отверстий.

Основные правила нарезки

Внутренняя резьба метчиком должна делаться с обязательным соблюдением определенных правил. В случае нарезания в длинных отверстиях, в глухих отверстиях, в алюминии или меди, метчик нужно временами извлекать наружу, а отверстие тщательно прочищать от частиц металла.

Нарезку рекомендуется производить полным комплектом устройства. Средний и чистовой вначале проворачиваются в отверстии вручную без закрепления в воротке и только после этого закрепляются в нем и прогоняются с легким усилием. Резьба внутри глухих отверстий нарезается длиной, большей расчетной длины резьбы на длину режущего участка метчика.

Введение метчика в отверстие необходимо тщательно контролировать по вертикали.

Через каждые три оборота воротка следует проверять вертикальность угольником.

Обязательно используется охлаждающая жидкость.

При нарезке могут возникнуть характерные дефекты, за появлением которых необходимо пристально следить. Шероховатая или неравномерная резьба появляется при недостаточном охлаждении или перекосе метчика. Неполное формирование профиля может проявиться при неправильном просверливании отверстия. По той же причине могут происходить перекосы направления и поломки инструмента.

Выбор подходящего метчика

Схема нарезания внешней и внутренней резьбы.

Вначале выбирается тип метчика по виду резьбы и ее назначению (форма профиля, шаг резьбы, допуски). По требованиям (классу) точности определяется, следует ли применить одинарный метчик или необходим комплект. Кроме того, метчики выпускаются с различной чистотой обработки их режущего элемента, что влияет на точность нарезания профиля резьбы.

Материал, в котором надо нарезать резьбу, влияет на выбор метчика. Так, следует учитывать передний угол заточки зубьев. Он составляет для стали – 5-10º, для медных сплавов – 0-5º, для алюминия и сплавов – 25-30º. Устройства могут изготавливаться из обычных сталей, высокопрочных сталей или высокопрочными напайками, что должно учитываться при рассмотрении того, материал какой прочности обрабатывается.

Основной выбор делается по диаметру отверстия, в котором производится нарезание внутренней резьбы. Диаметр метчика должен быть немного меньше диаметра отверстия. Так, для метрической резьбы М20 (диаметр метчика 20 мм) диаметр отверстия составляет 19 мм. При метрической резьбе, если нет особых требований, то выполняется стандартный шаг. Например, резьба М4 – шаг 0,7 мм; М5 – 0,8 мм; М10 – 1,5 мм; М12 – 1,75 мм и т.д.

Необходимый инструмент

Для нарезания резьбы метчиком понадобится следующий инструмент:

• набор метчиков;
• вороток;
• тиски;
• электродрель;
• набор сверл;
• плоскогубцы;
• отвертка;
• напильник;
• наждачная бумага;
• штангенциркуль;
• угольник.

При изготовлении своими руками различных приспособлений не удастся обойтись без резьбовых соединений. Нарезка метчиками является важнейшим этапом таких работ. При выполнении определенных правил ее можно произвести самостоятельно.

Основные параметры

Нарезание резьбы метчиком.

В общем случае нарезать резьбу – это значит изготовить выступ на внутренней поверхности отверстия так, чтобы он образовал винтовую линию. Такой выступ, как и вся резьба, характеризуется следующими основными параметрами: угол подъема винтообразной линии, шаг, вид профиля выступа и угол подъема профиля, наружный и внутренний диаметр. Кроме того, принято выделять еще глубину, определяемую по наружному и внутреннему диаметрам.

По направлению резьба может быть правой, когда винтообразный выступ поднимается против часовой стрелки, и левой, когда направление подъема выступа совпадает с движением часовой стрелки. По форме профиля выступа выделяются два основных типа: резьба с прямоугольным профилем и с треугольным профилем. Существуют еще специальные формы профиля, но они в бытовых условиях практически не применяются.

Основной является метрическая резьба. Такой профиль представляет собой треугольник с углом профиля 60º. По шагу метрическая делится на резьбу с крупным шагом и с мелким шагом. Пример полного обозначения метрической резьбы – М10х1-6Н. Обозначение нужно понимать следующим образом:

Таблица выбора метчиков для нарезания резьбы.

• М – метрическая резьба;
• 10 – номинальный диаметр;
• 1 – шаг резьбы;
• 6Н – пределы допуска отклонений размеров.

При нормальном (крупном шаге) обозначение сокращается (например, М10). В случае левой резьбы, вводится обозначение LH.

Вторым по распространенности в быту является трубный цилиндрический тип. Профиль представляет собой треугольник с углом при вершине 55º. Такой тип используется при соединении труб и цилиндров, где нужна повышенная герметичность соединения. Трубная цилиндрическая резьба обозначается буквой G с указанием диаметра в дюймах.

Упорная резьба основана на трапециевидном профиле с углами наклона с одной стороны 3º, с другой – 30º. В обозначение входит буква S, диаметр и шаг.

Нарезка резьбы — слесарная обработка

Сочленение деталей конструкций происходит посредством болтов, винтов и шпилек, которые в свою очередь имеют специальную резьбу внешнюю и внутреннюю. Такого рода соединения называются разъемными. Болты, винты и шпильки – это стержни цилиндрической формы, с винтовой резьбой. Процесс нарезки резьбы осуществляется механическим и ручным способом, на станках со специальным инструментом.

Способы обработки

Внутренняя резьба наносится метчиками, внешняя – плашками. Метчики имеют форму винта, с канавкой вдоль его винтовой части, что позволят стружке в процессе соскальзывать. Плашки по своей геометрической форме напоминают гайку. Способны нарезать резьбу диметром до 52 мм. Бывают круглыми, квадратными, шестигранными и призматическими.

Особенности нарезания внутренней резьбы

Резьба – надежный способ соединения двух деталей, данный показатель существенно увеличивается, если резьба внутренняя. Нарезание метчиками – снятие металлического материала при помощи режущих кромок с различной шаговостью. Операция проводится за один проход. В зависимости от целевого предназначения мечники подразделяются на: слесарные (метрические и дюймовые резьбы), гаечные, маточные и плашечные. По типу резьбы – левые для создания левосторонней резьбы и соответственно правые.

• способ обработки метчиком

Внутреннюю резьбу наносят метчиком, который изготавливается из углеродистой или высоколегированной стали. Инструмент состоит из хвостовика, крепящегося к патрону стакана и рабочей области – режущая часть с продольными и винтовыми канавками. Заборная часть – верхняя часть конуса, проводит работы по нарезанию резьбы. Калибрующая часть – калибрует направление процесса. Общие правила работы:

• • не рекомендуется сразу наносить резьбу на изделия, изготовленные литьем или штамповкой. Необходимо предварительно рассверлить отверстие, тем самые убирая нагар и окалину;
• • на сверлильных станках метчик должны закреплять в реверсивных патронах, чтобы исключить возможность поломки;
• • обязательное снятие фаски в тех местах, где планируются работы.

Независимо от способа резки: ручная или автоматическая (на станках), применение охлаждающей жидкости является важной составляющей для получения качественного результата.

• метод нарезки на токарном станке

Основная проблема использования метчиков – отвод стружки в отверстиях 6 мм и свыше 16 мм. Из-за ограниченного пространства выведение стружки затрудняется, что может стать причиной поломки инструмента. На станках токарного типа резьбу наносят с помощью расточного резца и твердосплавных пластин с полным или частичным профилем.

Особенности нарезания наружной резьбы

Резьба представляет собой различной геометрической формы канавки, нарезаемые специальными инструментами – плашками, резьбовыми фрезами, метчиками и шлифовальными кругами. Резьбу наносят как ручным способом, так и с помощью токарного станка и резца.

• способ нарезки плашкой и метчиком

Метчик – винт с прямолинейными и винтовыми канавками, предназначен для нарезания внутренней резьбы. Ручной способ нарезки требует 3 метчика: черновой, для нанесения первоначальной резьбы, средний и чистовой. Машинный способ нарезки осуществляется на токарных и фрезерных станках. Плашки по своей форме и виду схожи с гайкой, на внутренне части инструмента расположены режущие зубцы конической формы, для нарезания внешней резьбы. По форме различают – круглые, квадратные и шестигранные. По устройству – цельные, разрезные и раздвижные. Для беспрепятственного прохождения плашки по детали необходимо снять фаску.

• метод токарной обработки

На производстве резьба нарезается с помощью токарного станка и специального инструмента – резьбового резца. Для каждого изделия устанавливается индивидуальный показатель винтового шага, определяется он путем замера расстояния между соседними витками. Деталь помещается в токарный станок, в момент вращения заготовки резец перемещается по все оси, создавая винтовую поверхность. Резьбовые резцы по особенностям конструкции подразделяются на: призматические, стержневые и круглые/дисковые. Используемый профиль резьбы – треугольный, прямоугольный, трапецеидальный, упорный и круглой геометрической формы.

Особенность нарезания резьбы на трубах

В трубной нарезке резьбы используются 3 вида: на токарном станке, с помощью плашки или трубного клуппа. На практике чаще всего встречается резьба треугольного типа:

• • дюймовая, с измерительными расчетами в дюймах. Резьба отличается высокими показателями прочности из-за большого шага и крупного профиля. Используется для водопроводных труб;
• • метрическая, измеряется в миллиметрах, используется для крепежных элементов труб.

Клупп – инструмент ограниченного функционального назначения, используется только для нарезания резьбы на трубах.
На токарных станках процесс построен следующим образом: труба фиксируется в шпинделе, затем отрезным резаком устраняется все лишнее, выбирается соответствующий шаг и наносится резьба.
